Tipo de producto	Posicionador analógico para servomotor
Marca	Schneider
Modelo	SRI990
Señal de entrada	4-20 mA
Salida analógica (reposición de posición)	4-20 mA, técnica dos hilos (opción Q)
Alimentación neumática	Aire de alimentación 1,4 a 6 bar, aire limpio, desaceitado, sin polvo ni agua
Alimentación eléctrica (finales de carrera inductivos)	8 V CC
Zona de trabajo	±45° alrededor de la posición central
Montaje	En servomotores lineales (NAMUR, directo) o rotativos
Ajustes	Cero (P3), carrera (P2), ganancia (P4), sentido de giro (microinterruptor 1+2)
Finales de carrera	Sensores inductivos de dos hilos según DIN 19234 o NAMUR; microcontactos (opción V)
Configuración de microinterruptores	8 microinterruptores: sentido de giro, señal de entrada, rango de medición
Transmisor de posición	Configuración mediante pulsadores S1/S2 para 4 mA y 20 mA
Mantenimiento	Verificar la limpieza del aire de alimentación; ninguna pieza requiere mantenimiento regular en el manual
Seguridad	Respetar los documentos EX EVE0001, PSS EVE0105 y MI EVE0105
Documentos asociados	Manual de uso completo y fichas técnicas disponibles en línea

Preguntas frecuentes - SRI990 SCHNEIDER

¿Cuál es el tipo de señal de entrada del SRI990?

La señal de entrada es una corriente 4-20 mA.

¿Cómo montar el SRI990 en un servomotor lineal?

Utilice el montaje NAMUR o directo. El dedo de acoplamiento B debe estar en la luz de la palanca de acoplamiento A y el resorte de compensación F debe estar en contacto con el dedo de acoplamiento.

¿Cómo ajustar el cero y la carrera?

Aplique 4 mA en la entrada, gire el potenciómetro P3 (CERO) hasta que el servomotor comience a moverse. Aplique 20 mA, gire P2 (S) para la posición final. Ajuste la ganancia con P4.

¿Cómo configurar el sentido de giro?

Ajuste los microinterruptores 1 y 2 en 'R' para rotación horaria o 'L' para antihoraria, según sea necesario.

¿Cuál es la alimentación neumática requerida?

El aire de alimentación debe ser limpio, desaceitado, sin polvo ni agua, con una presión de 1,4 a 6 bar.

¿Cómo ajustar el transmisor de posición 4-20 mA?

Coloque el servomotor en posición 0%, presione S1 (>2s) para 4 mA. Colóquelo en posición 100%, presione S2 (>2s) para 20 mA.

¿Cuáles son los tipos de finales de carrera disponibles?

Sensores inductivos de dos hilos (modelos T/U) o microcontactos (modelo V). Los sensores inductivos se alimentan a 8 V CC.

¿Qué hacer si el servomotor oscila?

Ajuste la ganancia con el potenciómetro P4 para obtener un posicionamiento estable sin oscilación.

¿Qué documentos de seguridad debo consultar?

Respete las recomendaciones de los documentos EX EVE0001, PSS EVE0105 y MI EVE0105.

¿El SRI990 es adecuado para servomotores lineales y rotativos?

Sí, soporta ambos tipos. Para servomotores rotativos, asegúrese de tener un juego de aproximadamente 1 mm entre el adaptador y el eje de transmisión.

MANUAL DE USUARIO SRI990 SCHNEIDER

Guía Rápida ..... (Español)

SRI990 Posicionador analógico

Estas instrucciones deben usarse como guía para una rápida puesta en servicio. Para una información más detallada, véanse los documentos estandar "Master Instructions" y "Product Specification Sheet". Estos documentos se encuentran en nuestra Web.

1. Montaje en actuadores

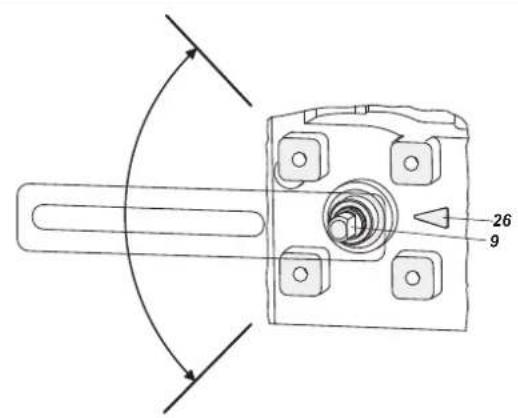

Durante la operación, el lado plano del eje 9 de la parte trasera del posicionador, debe apuntar siempre hacia la flecha 26. El ángulo de trabajo alrededor de esta posición es ± 45°.

1.1 Montaje en actuadores lineales

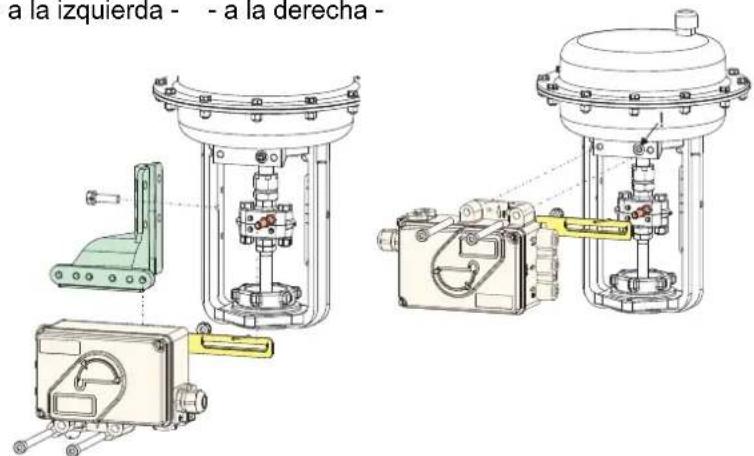

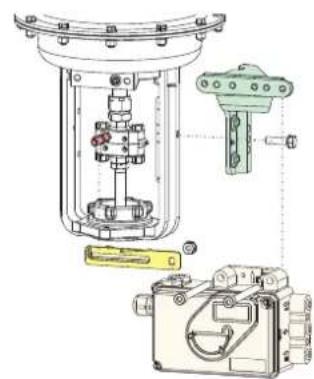

Montaje NAMUR Montaje directo Montaje NAMUR - a la izquierda - - a la derecha -

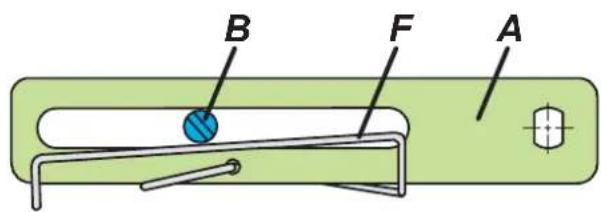

Palanca de realimentación para actuadores lineales: El perno guía B se situa en la ranura de la palanca de realimentación A, y el muelle de compensación F, toca al perno guía.

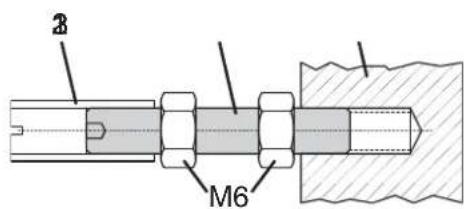

Perno guía B:

1 manguito roscado
2 taco
3 pieza de acoplamiento

Life Is ⏻n

Foxboro™

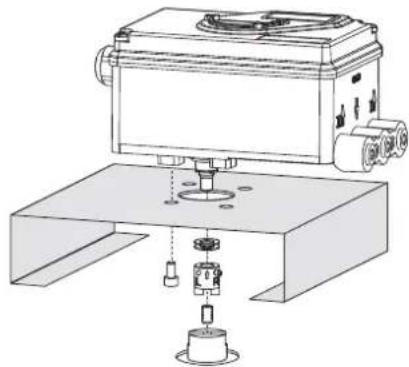

1.2 Montaje en actuadores rotativos

•¡ No apretar el tornillo 4 contra la rosca del eje 9 ¡
- Durante el uso, el lado plano del eje 9 debe moverse (0 ↔100 %) frente a la flecha 26.
- Cuando la temperatura del producto sube, el arbol del accionador 1 incrementa su longitud. Por tanto, el adaptador rotativo 3 debe ser montado de manera que haya una holgura de aprox. 1 mm (0,04") entre el arbol del accionador 1 y el adaptador rotativo 3. Esto se consigue colocando el número apropiado de arandelas 5 en el eje de realimentación 9 antes de montar el adaptador rotativo. Dos arandelas provocan una holgura de 1 mm.

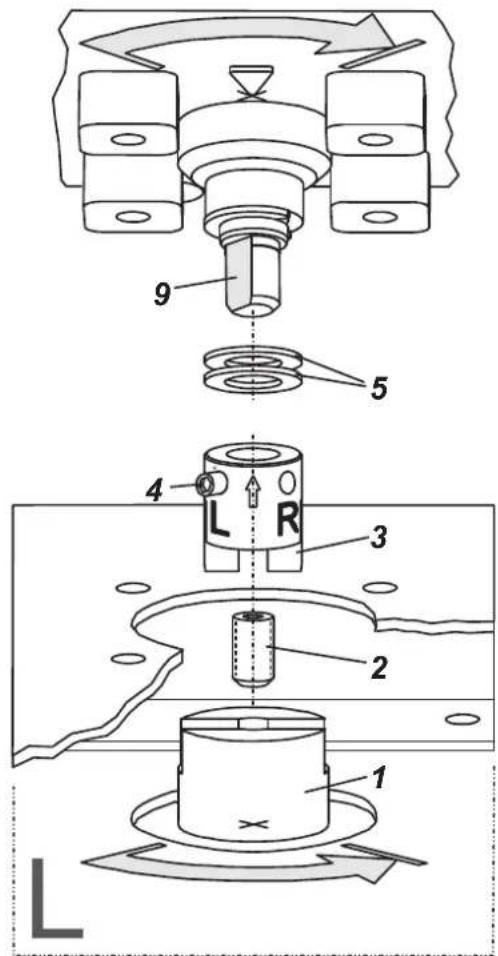

Actuador, giro a la izquierda

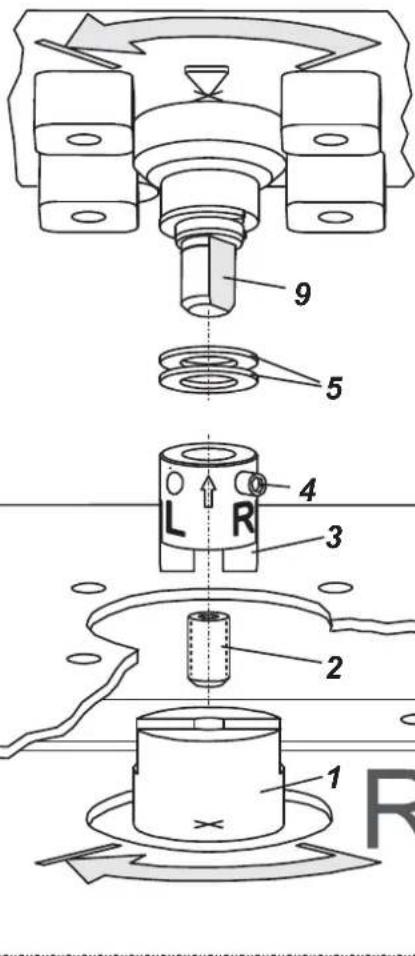

Actuador, giro a la derecha

2 Conexiones neumáticas

Aire de alimentación (s): 1,4 a 6 bar ( pero no rebasar la presión máxima del actuador), libre de aceite, polvo y agua ¡

Simple efecto, montaje directo Simple efecto Doble efecto s alimentación y1, y2 salidas (--) cerrado

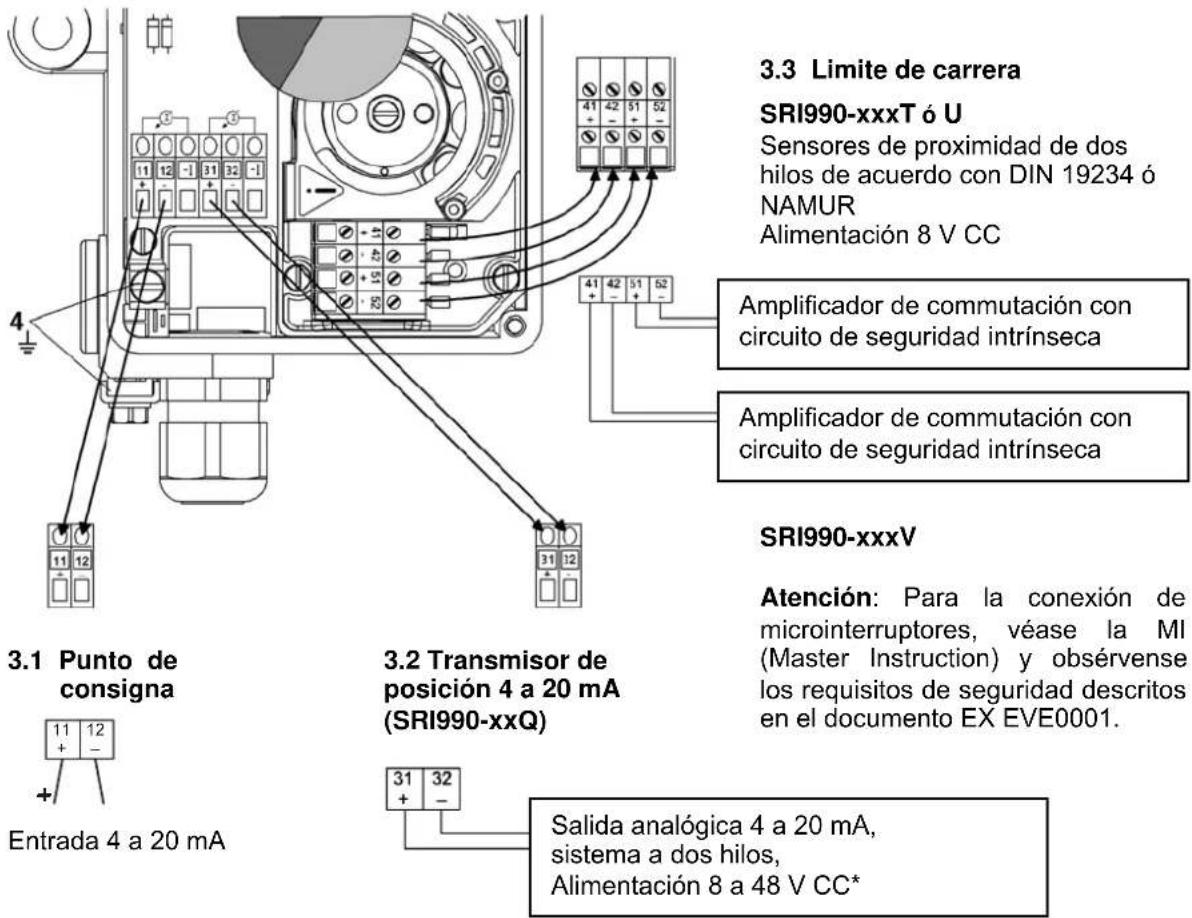

3. Conexiones eléctricas

¡ Para el SRI990 deben observarse los requisitos de seguridad del documento EX EVE0001, así como también los requisitos contenidos en las PSS EVE0107 y MI EVE0107!

4 PUESTA EN SERVICIO (Sintonizado mediante los conmutadores y potenciómetros locales)

4.1 Sintonizado inicial

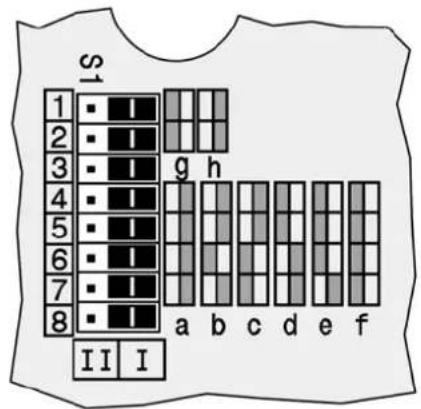

Tras el montaje del posicionador en el actuador, conectado el aire de alimentación y realizadas las conexiones eléctricas, procédase como sigue: Al principio todos los conmutadores deben estar en la posición I. Este es el sintonizado para una señal de entrada "4 a 20 mA" y un "montaje a la izquierda" (sentido de rotación anti-horario).

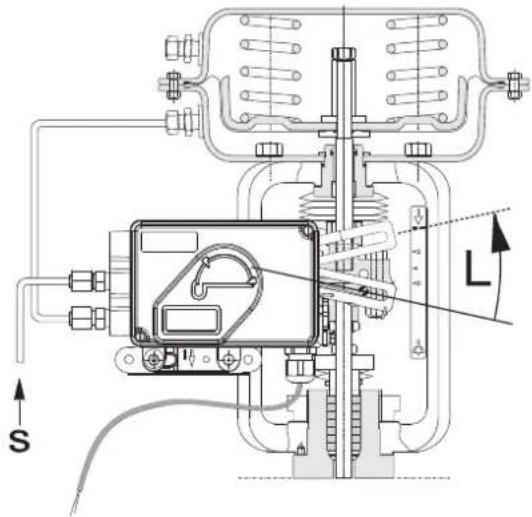

4.2 Configurar la dirección de rotación del eje de realimentación

Definida como dirección de rotación del eje de realimentación desde la posición inicial a la final, mirando al posicionador de frente.

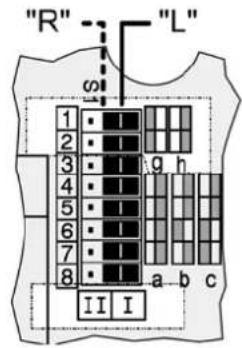

Commutar 1+2 a "R" si es necesario.

R = giro a la derecha (horario)

L = giro a la izquierda (anti-horario)

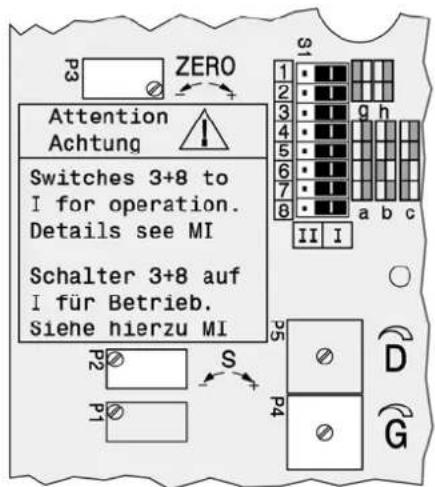

4.3 Sintonizado del cero, amplitud (span) y ganancia

a) Aplicar 4 mA a la entrada.

b) Mover el potenciómetro de cero P3 (ZERO) hasta que el actuador empiece a moverse desde su posición inicial.

Rotación de P3 a la derecha: aumenta el punto de cero Rotación de P3 a la izquierda: disminuye el punto de cero

c) Aplicar 20 mA a la entrada

d) Mover el potenciómetro de amplitud P2 (S) hasta que el actuador alcance exactamente la posición final.

Rotación de P2 a la derecha: aumenta la amplitud Rotación de P2 a la izquierda: disminuye la amplitud

e) La amplificación del lazo del posicionador se logra mediante el potenciómetro P4. Ajustar la ganancia hasta que el actuador se estabilice a un valor constante de la señal de entrada.

f) Rehacer los ajustes de cero y amplitud.

5 Sintonizado y Puesta en Marcha del transmisor de posición 4-20 mA

Asegurar la conexión eléctrica del transmisor de posición. Entonces lucen ambos LED's.

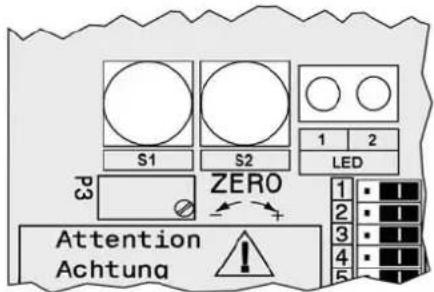

Ajuste del inicio del campo de medida (4mA)

a) Mover el actuador a la posición de inicio.

b) Pulsar el botón S1 „Config Output 4mA“ más de 2 segundos. Durante este tiempo luce el LED 1. Trás 2 segundos lucen ambos LED's de nuevo, y el valor para 4mA queda memorizado.

Ajuste del final del campo de medida (20mA)

a) Mover el actuador a la posición final.

b) Pulsar el botón S2 „Config Output 20mA“más de 2 segundos. Durante este tiempo luce el LED 2. Trás 2 segundos lucen ambos LED's de nuevo, y el valor para 20mA queda memorizado.

SRI990 Posicionador Analógico
