Typ produktu	Programowalny termostat
Marka	Emos
Model	P5604
Wymiary (S × W × G)	30 × 120 × 75 mm
Waga	125 g
Zasilanie	2 baterie alkaliczne AAA 1,5 V (nieładowalne)
Max. obciążenie przełączane	230 V AC; 8 A (rezystancyjne) / 2 A (indukcyjne)
Zakres pomiaru temperatury	0 °C do 40 °C (rozdzielczość 0,1 °C)
Dokładność pomiaru	±1 °C przy 20 °C
Zakres regulacji temperatury	5 °C do 35 °C (co 0,5 °C)
Zmiana ustawionej temperatury	0,2 °C
Dokładność zegara	±60 sekund/miesiąc
Temperatura pracy	0 °C do 40 °C
Temperatura przechowywania	-20 °C do 60 °C
Tryby pracy	Ogrzewanie (HEAT), Chłodzenie (COOL), Ochrona przed zamarzaniem (OFF przy 7 °C)
Kalibracja temperatury	Regulowana od -3 °C do +3 °C co 0,5 °C
Podświetlenie	Tak, aktywacja przez naciśnięcie pokrętła (10 sekund)
Instalacja	Montaż ścienny (wkręty i kołki w zestawie); podłączenie elektryczne 230 V (NO/NC)
Konserwacja	Czyszczenie miękką, lekko wilgotną szmatką; nie używać rozpuszczalników
Bezpieczeństwo	Odciąć zasilanie przed instalacją; naprawy powierzyć profesjonaliście
Akcesoria w zestawie	2 wkręty, 2 kołki
Możliwość naprawy	Baterie wymienialne przez użytkownika; inne naprawy przez wykwalifikowanego specjalistę

Często zadawane pytania - P5604 Emos

Jak zainstalować termostat P5604?

Przed instalacją odłącz zasilanie. Przymocuj tylną obudowę do ściany za pomocą dołączonych wkrętów i kołków. Wykonaj podłączenie elektryczne zgodnie ze schematem (zaciski NO/NC). Włóż dwie baterie alkaliczne AAA, a następnie zamocuj przednią część.

Jak ustawić żądaną temperaturę?

Obróć środkowe pokrętło, aby ustawić temperaturę w zakresie od 5 °C do 35 °C co 0,5 °C. Ustawiona temperatura wyświetli się na ekranie.

Jak zmienić tryb pracy (ogrzewanie / chłodzenie / ochrona przed zamarzaniem)?

Przytrzymaj pokrętło wciśnięte przez 5 sekund. Obróć, aby wybrać HEAT (ogrzewanie), COOL (chłodzenie) lub OFF (ochrona przed zamarzaniem przy 7 °C). Naciśnij, aby potwierdzić.

Co zrobić, jeśli ekran nic nie wyświetla lub miga?

Sprawdź biegunowość i stan baterii. W razie potrzeby wymień baterie na nowe (alkaliczne AAA). Możesz także zresetować termostat, wyjmując baterie na kilka sekund.

Jak skalibrować wyświetlaną temperaturę?

Naciśnij pokrętło na 5 sekund, a następnie ponownie na 5 sekund, aż wartość kalibracji zacznie migać. Obróć, aby ustawić od -3 °C do +3 °C (co 0,5 °C) i potwierdź.

Jakiego typu baterii użyć i jak je wymienić?

Używaj wyłącznie baterii alkalicznych AAA 1,5 V (nieładowalnych). Zdejmij przednią część, włóż baterie zgodnie z biegunowością, a następnie załóż pokrywę.

Czy termostat może sterować pompą ciepła lub kotłem?

Tak, jest przeznaczony do obsługi systemów ogrzewania lub chłodzenia. Wyjście może być używane pod napięciem (230 V) lub bez napięcia (styk suchy) zgodnie ze schematem podłączenia.

Jak wyczyścić termostat?

Użyj miękkiej, lekko wilgotnej szmatki. Nigdy nie używaj rozpuszczalników, środków ściernych ani płynnych środków czyszczących. Nie zanurzaj urządzenia w wodzie.

Co zrobić w przypadku awarii lub usterki?

Najpierw sprawdź baterie. Jeśli problem nadal występuje, nie próbuj samodzielnie naprawiać. Skontaktuj się z wykwalifikowanym specjalistą lub zwróć urządzenie do sprzedawcy.

Jak utylizować termostat po zakończeniu eksploatacji?

Nie wyrzucaj urządzenia wraz z odpadami domowymi. Oddaj je do punktu zbiórki odpadów elektronicznych lub skontaktuj się z urzędem gminy.

INSTRUKCJA OBSŁUGI P5604 Emos

Podsvietenie displeja

Termostat P5604 jest przeznaczony do sterowania systemów grzewczych albo klimatyzacyjnych.

Ważne uwagi

• Przed pierwszym uruchomieniem należy uważnie przeczytać nie tylko instrukcję obsługi termostatu, ale i kotła albo urządzenia do klimatyzacji.
• Przed instalacja termostatu wyłączamy doprowadzenie energii elektrycznej!
• Zalecamy, aby instalację wykonała osoba wykwalifikowana!
• Przy instalacji przestrzegamy obowiązujących norm.

Specyfikacja techniczna:

Włączane obciążenie: maks. 230 V AC, (8 A obciążenie rezystancyjne, 2 A indukcyjne)

Dokładność zegara: ±60 sekund/miesiąc

Pomiar temperatury: 0 °C do 40 °C z rozdzielczością 0,1 °C; dokładność ±1 °C przy 20 °C

Ustawienie temperatury: 5 °C do 35 °C krokami co 0,5 °C

Histereza ustawionej temperatury: 0,2 °C

Temperatura pracy: 0 °C do 40 °C

Temperatura magazynowania: -20 °C do 60 °C

Zasilanie: 2× 1,5 V baterie typu AAA

Wyposażenie: wkręty 2 szt., kołki rozporowe 2 szt.

Wielkość i ciężar: 30 × 120 × 75 mm; 125 g

Opis wyświetlacza (patrz rys. 1)

1 - tryb pracy
2 - tryb chłodzenia
3 – wskaźnik rozładowania baterii
4 – ustawiona temperatura
5 – temperatura w pomieszczeniu
6 - tryb ogrzewania

Sposób zdejmowania przedniej części termostatu (patrz rys. 2)

Podświetlenie wyświetlacza

Naciśnięcie pokrętła do sterowania aktywuje podświetlenie wyświetlacza na czas 10 sekund.

INSTALACJA

Uwaga:

Przed wymianą termostatu trzeba odłączyć system ogrzewania/klimatyzacji od głównego źródła energii elektrycznej w mieszkaniu. W ten sposób zapobiegamy możliwemu porażeniu prądem elektrycznym.

Montaż termostatu

Tylna ścianka termostatu ma przygotowane 4 otwory do mocowania na ścianie. Do przymocowania termostatu wykorzystuje się kołki rozporowe i wkręty z kompletu.

Schemat podłączenia

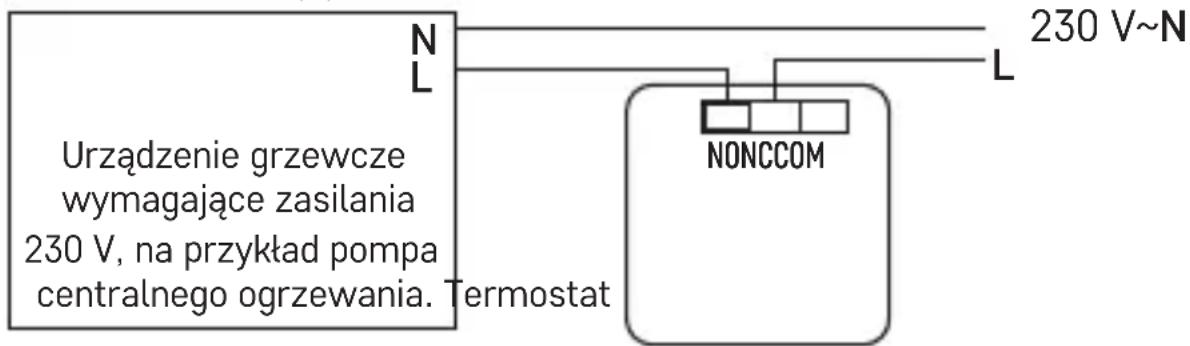

Schemat podłączenia termostatu P5604 do kotła z wyjściem „NO“:

Maks. 230 V 8(2) A

* W przypadku podłączenia urządzenia chłodzącego do termostatu, przewód fazowy „L“ podłączamy do zacisku „NC“.

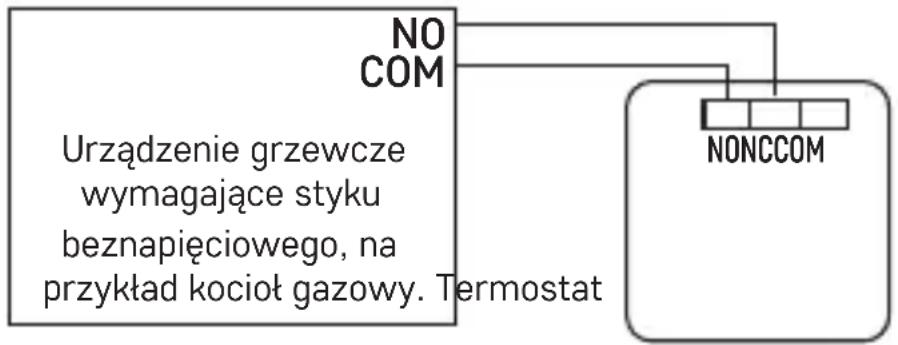

Schemat beznapięciowego podłączenia termostatu P5604 do kotła z wyjściem „NO“:

Maks. 230 V 8(2) A

Uruchomienie do pracy

1. Zdejmujemy przednią część termostatu i wkładamy baterie 2× 1,5 V AAA. Korzystamy tylko z baterii alkalicznych, a nie z baterii do doładowywania.
2. Mocujemy z powrotem przednią część termostatu.
3. Termostat ma uruchomiony wyświetlacz i pracuje.

Jeżeli termostat nie pracuje poprawnie, prosimy sprawdzić polaryzację baterii, a jeżeli baterie są rozładowane, to wymieniamy je i tym samym resetujemy termostat.

Wybór trybu pracy (ogrzewanie, chłodzenie, temperatura przeciwzamrożeniowa)

1. Aby wejść do ustawień trybów naciskamy odpowiednie pokrętło na 5 sekund.
2. Obracając pokrętło wybieramy jeden z następujących trybów:

a. HEAT (system grzewczy)
b. OFF (temperatura przeciwzamrożeniowa 7 °C)
c. COOL (system chłodzenia)

1. Wybór zatwierdzamy naciskając pokrętło sterujące.

Kalibracja temperatury pokojowej

Naciskamy i przytrzymujemy przez 5 sekund przycisk w pokrętle do sterowania, a na wyświetlaczu zaczyna migać tryb ustawień.

Ponownie naciskamy i przytrzymujemy przez 5 sekund przycisk w pokrętle do sterowania, a na wyświetlaczu pojawia się wartość kalibrowanej temperatury.

Pokrętłem ustawiamy wymaganą wartość temperatury (-3,0 °C do 3,0 °C, w krokach po 0,5 °C) i zatwierdzamy naciśnięciem przycisku.

Kalibrację temperatury pokojowej wykonuje się na przykład w sytuacji, kiedy termostat wskazuje 21 °C, ale chcemy, aby wyświetlał 20 °C. W tym przypadku wartość kalibracji zostaje ustawiona na -1 °C.

Konserwacja i czyszczenie

Wyrób jest zaprojektowany tak, aby przy właściwym obchodzeniu się z nim mógł stłużyć przez wiele lat. Dalej znajduje się kilka uwag związanych z właściwą obsługą:

- Przed uruchomieniem wyrobu należy uważnie przeczytać instrukcję użytkownika.

- Wyrobu nie wystawiamy na działanie bezpośredniego światła słonecznego, ekstremalne zimno albo wilgoć oraz nie narażamy na nagłe zmiany temperatury (powoduje to pogorszenie dokładności pomiaru.

- Wyrobu nie umieszczamy w miejscach narażonych na wibracje i wstrząsy – mogą spowodować jego uszkodzenie.

- Wyrobu nie narażamy na nadmierne naciski i uderzenia, pył, wysoką temperaturę albo wilgotność – mogą one spowodować uszkodzenie wyrobu, uszkodzenie baterii i deformację plastikowych części.

- Wyrobu nie można narażać na działanie deszczu albo wilgoci oraz kapiącej, ani pryskającej wody.

- Na wyrobie nie ustawiamy żadnych źródeł otwartego ognia, na przykład zapalonej świeczki, itp.

- Wyrobu nie umieszczamy w miejscach, w których nie ma dostatecznego przepływu powietrza.

- Do otworów wentylacyjnych w wyrobie nie wsuwamy żadnych przedmiotów.

- Nie ingerujemy do wewnętrznych obwodów elektrycznych wyrobu – można je uszkodzić i automatycznie utracić uprawnienia gwarancyjne. Wyrób może naprawiać tylko wykwalifikowany specjalista.

- Do czyszczenia używamy lekko zwilżoną, delikatną ściereczkę. Nie korzystamy z rozpuszczalników, ani z preparatów do czyszczenia – mogą one podrapać plastikowe części i uszkodzić obwody elektryczne.

- Wyrobu nie zanurzamy do wody, ani do innych cieczy.

- Przy uszkodzeniu albo wadzie wyrobu żadnych napraw nie wykonujemy we własnym zakresie. Wyrób przekazujemy do naprawy do sklepu, w którym został zakupiony.

- To urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci), którym brak predyspozycji fizycznych, umysłowych albo mentalnych oraz brak wiedzy albo doświadczenia uniemożliwia bezpieczne korzystanie z tego wyrobu, jeżeli nie jest nad nimi sprawowany nadzór albo, jeżeli nie zostały poinstruowane, co do zasad korzystania z tego produktu przez osobę, która jest odpowiedzialna za ich bezpieczeństwo. Konieczne jest zapewnienie takiej opieki nad dziećmi, żeby nie mogły się bawić tym wyrobem.

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się tu elektronicznego i elektrycznego, jest zobowiązany do oddania punktu zbierania zużytego sprzętu. W sprzęcie nie znajdują się niki niebezpieczne, które mają szczególnie negatywny wpływ na wisko i zdrowie ludzi.

UWAGA: Treść tej instrukcji może być zmieniona bez wcześniejszego powiadomienia – ze względu na ograniczone możliwości drukarskie przedstawione symbole mogą się nieznacznie różnić od ich obrazu na wyświetlaczu – treść tej instrukcji nie może być reprodukowana bez zgody producenta.

Instrukcja znajduje się na stronach internetowych:

http://www.emos.eu/download.
