P5604 - Termostatas Emos - Nemokama naudojimo instrukcija

Produkto tipas	Programuojamas termostatas
Prekės ženklas	Emos
Modelis	P5604
Matmenys (Ilgis × Aukštis × Gylis)	30 × 120 × 75 mm
Svoris	125 g
Maitinimas	2 AAA šarminės baterijos 1,5 V (neįkraunamos)
Maksimali perjungiamoji apkrova	230 V AC; 8 A (varžinė) / 2 A (indukcinė)
Temperatūros matavimo diapazonas	Nuo 0 °C iki 40 °C (0,1 °C skiriamoji geba)
Matavimo tikslumas	±1 °C ties 20 °C
Temperatūros nustatymo diapazonas	Nuo 5 °C iki 35 °C (0,5 °C pakopa)
Nustatytos temperatūros pokytis	0,2 °C
Laikrodžio tikslumas	±60 sekundžių per mėnesį
Darbinė temperatūra	Nuo 0 °C iki 40 °C
Laikymo temperatūra	Nuo -20 °C iki 60 °C
Darbo režimai	Šildymas (HEAT), Vėsinimas (COOL), Apsauga nuo užšalimo (OFF 7 °C)
Temperatūros kalibravimas	Reguliuojamas nuo -3 °C iki +3 °C 0,5 °C pakopa
Foninis apšvietimas	Taip, įjungiamas paspaudus ratuką (10 sekundžių)
Montavimas	Montavimas ant sienos (pateikiami varžtai ir kaiščiai); elektros prijungimas 230 V (NO/NC)
Priežiūra	Valymas minkšta, šiek tiek drėgna šluoste; nenaudoti tirpiklių
Sauga	Prieš montavimą išjunkite maitinimą; remontą patikėkite specialistui
Pridedami priedai	2 varžtai, 2 kaiščiai
Remontabilumas	Baterijas gali keisti naudotojas; kitą remontą atlieka kvalifikuotas specialistas

Dažnai užduodami klausimai - P5604 Emos

Kaip sumontuoti termostatą P5604?

Prieš montavimą išjunkite elektros maitinimą. Pritvirtinkite galinį korpusą prie sienos naudodami pateiktus varžtus ir kaiščius. Atlikite elektros prijungimą pagal schemą (NO/NC gnybtai). Įdėkite dvi AAA šarmines baterijas, tada uždėkite priekinę dalį.

Kaip nustatyti norimą temperatūrą?

Pasukite centrinį ratuką, kad nustatytumėte temperatūrą nuo 5 °C iki 35 °C 0,5 °C pakopa. Nustatyta temperatūra rodoma ekrane.

Kaip pakeisti darbo režimą (šildymas / vėsinimas / apsauga nuo užšalimo)?

Laikykite nuspaudę ratuką 5 sekundes. Sukdami pasirinkite HEAT (šildymas), COOL (vėsinimas) arba OFF (apsauga nuo užšalimo 7 °C). Paspauskite, kad patvirtintumėte.

Ką daryti, jei ekranas nieko nerodo arba mirksi?

Patikrinkite baterijų poliškumą ir būklę. Jei reikia, pakeiskite baterijas naujomis (šarminės AAA). Taip pat galite atstatyti termostatą išėmę baterijas kelioms sekundėms.

Kaip kalibruoti rodomą temperatūrą?

Paspauskite ratuką 5 sekundes, tada dar 5 sekundes, kol kalibravimo reikšmė pradės mirksėti. Sukdami nustatykite nuo -3 °C iki +3 °C (0,5 °C pakopa) ir patvirtinkite.

Kokias baterijas naudoti ir kaip jas pakeisti?

Naudokite tik AAA 1,5 V šarmines baterijas (neįkraunamas). Nuimkite priekinę dalį, įdėkite baterijas laikydamiesi poliškumo, tada uždėkite dangtelį.

Ar termostatas gali valdyti šilumos siurblį ar katilą?

Taip, jis skirtas valdyti šildymo ar vėsinimo sistemas. Išvadą galima naudoti su įtampa (230 V) arba be įtampos (sausas kontaktas) pagal prijungimo schemą.

Kaip išvalyti termostatą?

Naudokite minkštą, šiek tiek drėgną šluostę. Niekada nenaudokite tirpiklių, abrazyvinių priemonių ar skystų valiklių. Nemerkite prietaiso į vandenį.

Ką daryti gedimo ar sutrikimo atveju?

Pirmiausia patikrinkite baterijas. Jei problema išlieka, nemėginkite taisyti patys. Kreipkitės į kvalifikuotą specialistą arba grąžinkite prietaisą pardavėjui.

Kaip utilizuoti termostatą pasibaigus jo tarnavimo laikui?

Neišmeskite prietaiso kartu su buitinėmis atliekomis. Pristatykite jį į elektroninių atliekų surinkimo vietą arba pasiteiraukite savo savivaldybėje.

NAUDOJIMO INSTRUKCIJA P5604 Emos

P5604 termostatas skirtas šildymo ir oro kondicionavimo sistemų valdymui.

Svarbu

• Prieš naudojant pirmą kartą atidžiai perskaitykite termostato bei katilo ar oro kondicionavimo įrangos naudojimo instrukciją.
• Prieš montuojant termostatą išjunkite maitinimą!
• Irangą montuoti gali tik kvalifikuotas asmuo!
• Montavimo metu laikykitės galiojančių standartų.

Techninės specifikacijos:

Apkrova: daugiausia 230 V KS; 8 A varžinė apkrova; 2 A induktyvioji apkrova

Laikrodžio tikslumas: ±60 sek./mèn.

Temperatūros matavimas: nuo 0 °C iki 40 °C su 0,1 °C tikslumu ±1 °C esant 20 °C

Temperatūros nustatymas: nuo 5 °C iki 35 °C; 0,5 °C žingsniais

Temperatūros skirtumas: 0,2 °C

Darbinė temperatūra: nuo 0 °C iki 40 °C

Laikymo temperatūra: nuo -20 °C iki 60 °C

Maitinimo šaltinis: 2 vnt. 1,5 V AAA bateriju

Priedai: 2 varžtai, 2 sienų kaiščiai

Matmenys ir svoris: 30 × 120 × 75 mm; 125 g

Ekrano aprašymas (žr. 1 pav.)

1 – veikimo režimas
2 – vėsinimo režimas
3 – nusilpusios baterijos indikatorius
4 – dabartinė nustatytoji temperatūra
5 – kambario temperatūra
6 – šildymo režimas

Termostato priekinės dalies nuėmimo procedūra (žr. 2 pav.)

Ekrano foninis apšvietimas

Paspaudus valdymo ratuką 10 sekundžių įsijungia foninis apšvietimas.

MONTAVIMAS

Įspėjimas.

Prieš keičiant termostatą, atjunkite šildymo / oro kondicionavimo sistemą nuo maitinimo šaltinio. Taip apsisaugosite nuo galimų elektros smūgių.

Termostato montavimas

Termostato gale yra 4 angos, skirtos jo montavimui ant sienos. Termostatą prie sienos pritvirtinkite naudodami pridedamus varžtus ir sienos kaiščius.

Montavimo schema

ltampos prijungimo schema jungiant termostatą P5604 prie katilo su „NO“ išvestimi:

Daugiausia 230 V 8(2) A

* Prijungiant vėsinimo įrenginį prie termostato, prijunkite „L“ fazės laidininką prie „NC“ jungties.

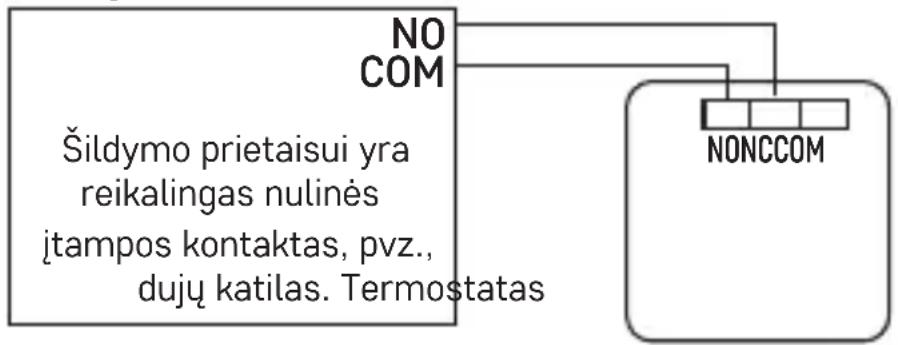

Nulinės įtampos prijungimo schema jungiant termostatą P5604 prie katilo su „NO“ išvestimi:

Daugiausia 230 V 8(2) A

Naudojimosi pradžia

1. Nuimkite priekinę termostato dalj ir jdėkite 2× 1,5 V AAA tipo baterijas. Naudokite tik šarmines baterijas, nenaudokite įkraunamų.
2. Uždėkite priekinę termostato dalj.
3. Termostato ekranas aktyvinamas, jrenginys pradeda veikti. Jei termostatas veikia netinkamai, patikrinkite baterijų poliškumą, jkrovi-mo lygį arba išimkite baterijas ir paleiskite termostatą iš naujo.

Veikimo režimo parinkimas (šildymas, vėsinimas, apsauga nuo užšalimo)

1. Paspauskite ir 5 sekundes palaikykite valdymo ratuką, kad jeitumėte į režimo nustatymus.
2. Pasukite valdymo ratuką, kad pasirinktumėte vieną iš šių režimų: a. HEAT (šildymo sistema) b. OFF (apsauga nuo užšalimo, 7 °C temperatūra) c. COOL (vėsinimo sistema)
3. Paspauskite valdymo ratuką, kad patvirtintumėte savo pasirinkimą.

Patalpos temperatūros kalibravimas

Paspauskite ir 5 sekundes palaikykite valdymo ratuką, kol ekrane pradės mirksėti nustatymo režimo indikatorius.

Dar kartą paspauskite ir 5 sekundes palaikykite valdymo ratuką, kol ekrane pradės mirksėti temperatūros kalibravimo vertė.

Ratuku nustatykite pasirinktą vertę (nuo -3,0 °C iki 3,0 °C, 0,5 °C żingsniu) ir nustatykite paspausdami ratuką.

Kambario temperatūra kalibruojama, jeigu, pavyzdžiui, termostatas rodo 21 °C, bet norite, kad rodytų 20 °C. Tokiu atveju turėtų būti nustatyta -1 °C kalibravimo vertė.

Priežiūra ir aptarnavimas

Šis gaminys yra sukurtas veikti be gedimų daugelį metų, jei naudojamas tinkamai. Štai keletas patarimų dėl tinkamo naudojimo:

- Idémiai perskaitykite naudotojo vadovą prieš naudodami šj gaminį.

- Saugokite prietaisą nuo tiesioginių saulės spindulių, didelio šalčio, drėgmės ir staigių temperatūros pokyčių. Tai gali sumažinti aptikimo tikslumą.

- Nedėkite gaminio vietose, kuriose jaučiama vibracija ar smūgiai – tai gali jį pažeisti.

- Saugokite gaminį nuo didelės jėgos poveikio, smūgių, dulkių, aukštos temperatūros arba drėgmės, nes šie veiksniai gali sukelti gedimą, sąlygoti trumpesnį baterijų veikimą ir plastikinių dalių deformavimą, sugadinti baterijas.

- Saugokite gaminį nuo lietus arba didelės drėgmės, vandens lašų ar purslų.

- Nepalikite jo netoli atviros liepsnos šaltinių, pvz., degančios žvakės ar kt.

- Nepalikite gaminio nepakankamai védinamose vietose.

- Nedėkite jokių objektų į gaminio vėdinimo angas.

- Nelieskite gaminio vidaus elektros grandinių, nes galite pažeisti gaminį ir automatiškai netekti garantijos. Prietaisą remontuoti gali tik kvalifikuotas specialistas.

- Gaminj valykite šiek tiek drėgnu minkštu audiniu. Nenaudokite tirpiklių ar valymo priemonių, nes jie gali subraižyti plastikines dalis ir sukelti elektros grandinės dalių koroziją.

- Nenardinkite gaminio j vandenj ar kitus skysčius.

- Jei gaminys sugedo ar jame yra defektas, neremontuokite jo patys. Nuneškite ji remontuoti i parduotuve, kurioje pirkote.

- Šis prietaisas nėra skirtas naudoti asmenims (įskaitant vaikus), turintiems fizinę, jutiminę ar protinę negalią, ir neturintiems patirties ar žinių, reikalingų saugiam prietaiso naudojimui. Tokie asmenys turi būti informuojami apie prietaiso naudojimą ir prižiūrimi asmens, atsakingo už jų saugumą. Vaikai visada turi būti prižiūrimi ir negali žaisti su prietaisu.

Nemeskite kartu su buitinėmis atliekomis. Pristatykite į specialius rūšiuojamoms atliekoms skirtus surinkimo punktus. Susisiekite su vietinėmis valdžios institucijomis, kad šios suteiktų informaciją apie surinkimo punktus. Jei elektroniniai prietaisai yra išmetami atlieku užkasimo vietose, kenksmingos medžiagos gali patekti į gruntinius vandenis, o paskui ir į maisto grandinę, ir tokiu būdu pakenkti žmonių sveikatai.

JSPĖJIMAS. Šio naudotojo vadovo turinys gali būti keičiamas be išankstinio įspėjimo – dėl spausdinimo apribojimų rodomi simboliai gali šiek tiek skirtis nuo ekrane rodomų simbolių – šio naudotojo vadovo turinio negalima atkurti be gamintojo leidimo.

Išsami instrukcija pateikiama: http://www.emos.eu/download.
