Tip produs	Termostat programabil
Marcă	Emos
Model	P5604
Dimensiuni (L × Î × A)	30 × 120 × 75 mm
Greutate	125 g
Alimentare	2 baterii alcaline AAA 1,5 V (nereîncărcabile)
Sarcină comutată max.	230 V AC; 8 A (rezistiv) / 2 A (inductiv)
Domeniul de măsurare a temperaturii	0 °C la 40 °C (rezoluție 0,1 °C)
Precizie de măsurare	±1 °C la 20 °C
Domeniul de reglare a temperaturii	5 °C la 35 °C (cu pas de 0,5 °C)
Variație de temperatură reglată	0,2 °C
Precizia ceasului	±60 secunde/lună
Temperatură de funcționare	0 °C la 40 °C
Temperatură de depozitare	-20 °C la 60 °C
Moduri de funcționare	Încălzire (HEAT), Aer condiționat (COOL), Antiîngheț (OFF la 7 °C)
Calibrare temperatură	Reglabil de la -3 °C la +3 °C cu pas de 0,5 °C
Iluminare de fundal	Da, activare prin apăsare pe rotiță (10 secunde)
Instalare	Fixare pe perete (șuruburi și dibluri furnizate); conexiune electrică 230 V (NO/NC)
Întreținere	Curățare cu o cârpă moale ușor umedă; nu utilizați solvenți
Siguranță	Întrerupeți alimentarea înainte de instalare; încredințați reparațiile unui profesionist
Accesorii furnizate	2 șuruburi, 2 dibluri
Reparabilitate	Baterii înlocuibile de utilizator; alte reparații de către un specialist calificat

Întrebări frecvente - P5604 Emos

Cum se instalează termostatul P5604?

Înainte de instalare, întrerupeți alimentarea electrică. Fixați carcasa spate pe perete cu ajutorul șuruburilor și diblurilor furnizate. Efectuați conexiunea electrică conform schemei (borne NO/NC). Introduceți două baterii alcaline AAA, apoi puneți la loc partea frontală.

Cum se reglează temperatura dorită?

Rotiți rotița centrală pentru a ajusta temperatura între 5 °C și 35 °C cu pas de 0,5 °C. Temperatura reglată se afișează pe ecran.

Cum se schimbă modul de funcționare (încălzire / aer condiționat / antiîngheț)?

Țineți apăsată rotița timp de 5 secunde. Rotiți pentru a selecta HEAT (încălzire), COOL (aer condiționat) sau OFF (antiîngheț la 7 °C). Apăsați pentru a confirma.

Ce trebuie făcut dacă ecranul nu afișează nimic sau clipește?

Verificați polaritatea și starea bateriilor. Dacă este necesar, înlocuiți bateriile cu altele noi (alcaline AAA). De asemenea, puteți reseta termostatul scoțând bateriile câteva secunde.

Cum se calibrează temperatura afișată?

Apăsați rotița timp de 5 secunde, apoi din nou 5 secunde până când valoarea de calibrare clipește. Rotiți pentru a regla de la -3 °C la +3 °C (cu pas de 0,5 °C) și confirmați.

Ce tip de baterii se utilizează și cum se înlocuiesc?

Utilizați exclusiv baterii alcaline AAA 1,5 V (nereîncărcabile). Scoateți partea frontală, introduceți bateriile respectând polaritatea, apoi puneți capacul la loc.

Poate termostatul să comande o pompă de căldură sau un cazan?

Da, este conceput pentru a gestiona sisteme de încălzire sau aer condiționat. Ieșirea poate fi utilizată sub tensiune (230 V) sau fără tensiune (contact uscat) conform schemei de conexiune.

Cum se curăță termostatul?

Utilizați o cârpă moale ușor umedă. Nu utilizați niciodată solvenți, produse abrazive sau detergenți lichizi. Nu scufundați aparatul în apă.

Ce trebuie făcut în caz de defecțiune sau avarie?

Verificați mai întâi bateriile. Dacă problema persistă, nu încercați să reparați singur. Contactați un profesionist calificat sau returnați aparatul distribuitorului.

Cum se elimină termostatul la sfârșitul vieții?

Nu aruncați aparatul cu deșeurile menajere. Depuneți-l la un punct de colectare pentru deșeuri electronice sau informați-vă la primărie.

MANUAL DE UTILIZARE P5604 Emos

Termostatul P5604 este destinat pentru comanda sistemelor termice sau de climatizare.

Avertizări importante

• Înainte de prima utilizare citiți cu atenție instrucțiunile de utilizare a termostatului, precum și ale cazanului sau instalației de climatizare.
• Înainte de instalarea termostatului deconectați alimentarea cu curent electric!
• Recomandăm ca instalarea să fie făcută de un lucrător calificat!
• La instalare respectați normele stabilite.

Specificație tehnică:

Sarcina conectată: max. 230 V AC; 8 A pentru sarcină rezistivă; 2 A pentru sarcină inductivă

Precizia ceasului: ±60 secunde/lună

Măsurarea temperaturii: 0 °C la 40 °C cu rezoluția 0,1 °C; precizia ±1 °C la 20 °C

Reglarea temperaturii: 5 °C la 35 °C în pași de 0,5 °C

Abaterea temperaturii reglate: 0,2 °C

Temperatura de funcționare: 0 °C la 40 °C

Temperatura de depozitare: -20 °C la 60 °C

Alimentarea: 2× 1,5 V baterii tip AAA

Accesorii: şuruburi 2 buc, dibluri 2 buc

Dimensiuni și greutatea: 30 × 120 × 75 mm; 125 g

Descrierea ecranului (vezi fig. 1)

1 – regim de funcționare

2 - regim de răcire

3 – indicarea bateriei slabe

4 - temperatura setată

5 – temperatura în cameră

6 - regim de încălzire

Modul de îndepărtare a plăcii frontale a termostatului

(vezi fig. 2)

Iluminarea ecranului

Prin apăsarea rotiței de comandă se activează iluminarea ecranului pe 10 secunde.

INSTALAREA

Avertizare:

Înaintea înlocuirii termostatului deconectați sistemul termic/de climatizare de la sursa principală de tensiune electrică a locuinței dumneavoastră. Preveniți posibilitatea accidentării prin electrocutare.

Montajul termostatului

Partea din spate este prevăzută cu 4 deschizături pentru fixarea pe perete. Pentru fixarea termostatului pe perete folosiți diblurile și șuruburile atașate.

Schema de conectare

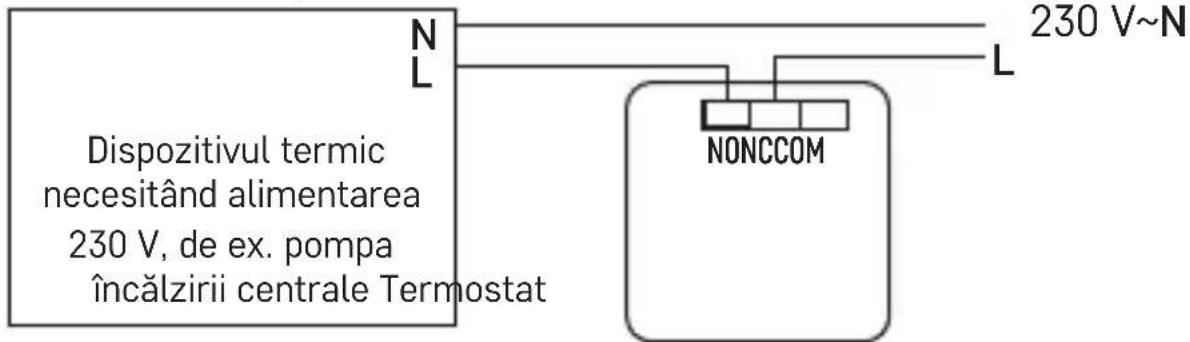

Schema de conectare sub tensiune a termostatului P5604 la cazan cu ieşirea „NO“:

Max 230 V 8(2) A

* În cazul conectării dispozitivului de răcire la termostat conectați conductorul de fază „L“ la borna „NC“.

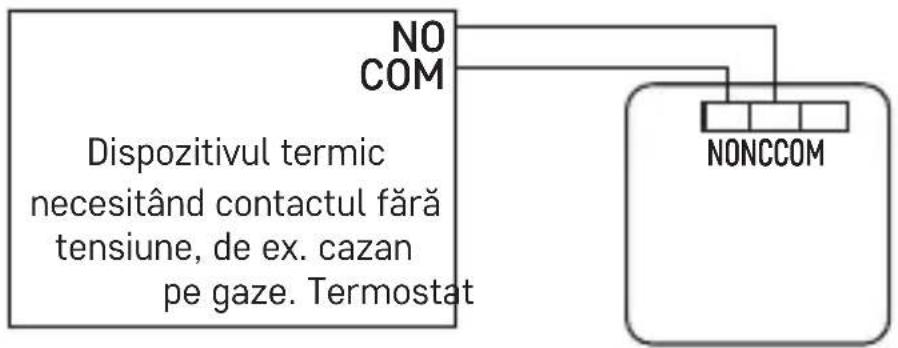

Schema de conectare fără tensiune a termostatului P5604 la cazan cu ieşirea „NO“:

Max 230 V 8(2) A

Punerea în funcțiune

1. Îndepărtați placa frontală a termostatului și introduceți bateriile 2× 1,5 V AAA. Folosiți doar baterii alcaline, nu cele reîncărcabile.
2. Reasamblati placa frontală a termostatului la capacul din spate.
3. Termostatul are ecran activ și este în funcțiune.

Dacă termostatul nu funcționează corect, verificați vă rog polaritatea bateriilor, dacă nu sunt descărcate ori resetați termostatul prin scoaterea bateriilor.

Selectarea regimului de funcționare (încălzire, răcire, temperatura anti-îngheț)

1. Pentru intrarea în setare apăsați rotița de comandă pe 5 secunde.

2. Prin rotirea rotiței de comandă selectați unul din următoarele regimuri:
   a. HEAT (regim de încălzire)
   b. OFF (temperatura anti-îngheț 7 °C)
   c. COOL (sistem de răcire)

3. Apăsați rotița de comandă pentru confirmarea selectiei.

Calibrarea temperaturii de cameră

Apăsați rotița de control timp de 5 secunde, pe ecran va clipi modul de setare.

Apăsați din nou rotița timp de 5 secunde, pe ecran va clipi valoarea temperaturii de calibrat.

Setați cu rotița valoarea temperaturii dorite (-3,0 °C până la 3,0 °C, în trepte de 0,5 °C) și confirmați apăsând rotița.

Calibrarea temperaturii de cameră este folosită, de exemplu, când termostatul indică 21 °C, dar dorim să indice 20 °C. În acest caz, valoarea de calibrare este setată la -1 °C.

Grija și întreținerea

Produsul este proiectat astfel, ca la o manipulare adecvată să funcționeze corect ani îndelungați. lată câteva recomandări pentru o manipulare corectă:

- Înainte de folosirea produsului, citiți cu atenție instrucțiunile de utilizare.

- Nu expuneți produsul la lumina directă a soarelui, temperatură și umiditate extremă și la variații bruște de temperatură. S-ar diminua precizia detectării.

- Nu amplasati produsul în locuri expuse la vibrații și zguduituri – ar putea provoca deteriorarea lui.

- Nu expuneți produsul la presiune excesivă, izbituri, praf, temperatură sau umiditate extremă – ar putea provoca defectarea funcționalității produsului, scurtarea autonomiei energetice, deteriorarea bateriilor și deformarea componentelor de plastic.

- Nu expuneți produsul la ploaie nici umiditate, stropi sau jeturi de apă.

- Pe produs nu aşezati surse de foc deschis, de ex. lumânare aprinsă etc.

- Nu amplasati produsul în locuri fără flux de aer îndestulător.

- Nu introduceti în orificiile de aerisire niciun fel de obiecte.

- Nu interveniți la circuitele electrice interne ale produsului – aceasta ar putea provoca deteriorarea lui și încetarea automată a valabilității garanției. Produsul trebuie reparat doar de un specialist calificat.

- La curățare folosiți cârpă fină și umedă. Nu folosiți diluanți nici detergenți – ar putea zgâria părțile de plastic și întrerupe circuitele electrice.

- Nu scufundati produsul în apă sau în alte lichide.

- În caz de deteriorare sau defectare a produsului nu efectuați singuri nici un fel de reparații. Predați-l spre reparare la magazinul în care l-ați procurat.

- Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) a căror capacitate fizică, senzorială sau mentală, ori experiența

și cunoștințele insuficiente împiedică utilizarea aparatului în siguranță, dacă nu vor fi supravegheate sau dacă nu au fost instruite privind utilizarea aparatului de către persoana responsabilă de securitatea acestora. Trebuie asigurată supravegherea copiilor, pentru a se împiedica joaca lor cu acest aparat.

Nu aruncați consumatorii electrici la deșeuri comunale nesortate, folosiți bazele de recepție a deșeurilor sortate. Pentru informații actuale privind bazele de recepție contactați organele locale. Dacă consumatorii electrici sunt depozitați la stocuri de deșeuri comunale, substanțele periculoase se pot infi ltra în apele subterane și pot să ajungă în lanțul alimentar, periclitând sănătatea și confortul dumnea-voastră.

AVERTIZARE: Conținutul acestor instrucțiuni poate fi modificat fără avertizare prealabilă – datorită posibilităților de tipar limitate, simbolurile illustrate pot să difere în mică măsură de afișarea pe ecran – conținutul acestor instrucțiuni nu poate fi multiplicat fără acordul producătorului. Manual aflați pe paginile: http://www.emos.eu/download.
