Termék típusa	Programozható termosztát
Márka	Emos
Modell	P5604
Méretek (Sz × M × Mé)	30 × 120 × 75 mm
Súly	125 g
Tápellátás	2 db AAA 1,5 V alkáli elem (nem újratölthető)
Max. kapcsolási terhelés	230 V AC; 8 A (ellenállásos) / 2 A (induktív)
Hőmérséklet mérési tartomány	0 °C-tól 40 °C-ig (felbontás 0,1 °C)
Mérési pontosság	±1 °C 20 °C-on
Hőmérséklet beállítási tartomány	5 °C-tól 35 °C-ig (0,5 °C-os lépésekben)
Beállított hőmérséklet változása	0,2 °C
Óra pontosság	±60 másodperc/hónap
Üzemi hőmérséklet	0 °C-tól 40 °C-ig
Tárolási hőmérséklet	-20 °C-tól 60 °C-ig
Üzemmódok	Fűtés (HEAT), Hűtés (COOL), Fagyvédelem (OFF 7 °C-on)
Hőmérséklet kalibrálás	-3 °C-tól +3 °C-ig állítható 0,5 °C-os lépésekben
Háttérvilágítás	Igen, a kerék megnyomásával aktiválható (10 másodperc)
Telepítés	Fali rögzítés (mellékelt csavarok és dübelek); elektromos csatlakoztatás 230 V (NO/NC)
Karbantartás	Tisztítás enyhén nedves puha ruhával; ne használjon oldószereket
Biztonság	A telepítés előtt kapcsolja ki a tápfeszültséget; a javításokat bízza szakemberre
Mellékelt tartozékok	2 csavar, 2 dübel
Javíthatóság	Az elemek cserélhetők a felhasználó által; egyéb javításokat képzett szakember végezze

Gyakran ismételt kérdések - P5604 Emos

Hogyan telepítsem a P5604 termosztátot?

A telepítés előtt kapcsolja ki a tápfeszültséget. Rögzítse a hátsó házat a falra a mellékelt csavarokkal és dübelekkel. Végezze el az elektromos csatlakoztatást a rajz szerint (NO/NC kapcsok). Helyezzen be két AAA alkáli elemet, majd tegye vissza az előlapot.

Hogyan állítsam be a kívánt hőmérsékletet?

Forgassa el a középső kereket a hőmérséklet beállításához 5 °C és 35 °C között, 0,5 °C-os lépésekben. A beállított hőmérséklet megjelenik a kijelzőn.

Hogyan változtassam meg az üzemmódot (fűtés / hűtés / fagyvédelem)?

Tartsa lenyomva a kereket 5 másodpercig. Forgassa el a HEAT (fűtés), COOL (hűtés) vagy OFF (fagyvédelem 7 °C-on) kiválasztásához. Nyomja meg a megerősítéshez.

Mit tegyek, ha a kijelző nem mutat semmit vagy villog?

Ellenőrizze az elemek polaritását és állapotát. Szükség esetén cserélje ki az elemeket újakra (AAA alkáli). A termosztátot is visszaállíthatja az elemek néhány másodpercre történő eltávolításával.

Hogyan kalibráljam a kijelzett hőmérsékletet?

Nyomja meg a kereket 5 másodpercig, majd ismét 5 másodpercig, amíg a kalibrációs érték villogni nem kezd. Forgassa el a -3 °C-tól +3 °C-ig történő beállításhoz (0,5 °C-os lépésekben), majd erősítse meg.

Milyen típusú elemeket használjak és hogyan cseréljem ki őket?

Kizárólag AAA 1,5 V alkáli elemeket használjon (nem újratölthető). Távolítsa el az előlapot, helyezze be az elemeket a polaritás betartásával, majd tegye vissza a fedelet.

A termosztát vezérelhet hőszivattyút vagy kazánt?

Igen, fűtési vagy hűtési rendszerek vezérlésére tervezték. A kimenet feszültség alatt (230 V) vagy feszültségmentesen (száraz érintkező) használható a csatlakozási rajz szerint.

Hogyan tisztítsam a termosztátot?

Használjon enyhén nedves puha ruhát. Soha ne használjon oldószereket, dörzsölő anyagokat vagy folyékony tisztítószereket. Ne merítse a készüléket vízbe.

Mit tegyek meghibásodás vagy üzemzavar esetén?

Először ellenőrizze az elemeket. Ha a probléma továbbra is fennáll, ne próbálja saját maga megjavítani. Forduljon szakképzett szakemberhez, vagy vigye vissza a készüléket a forgalmazóhoz.

Hogyan ártalmatlanítsam a termosztátot élettartama végén?

Ne dobja a készüléket a háztartási hulladékba. Tegye le egy elektronikai hulladék gyűjtőhelyen, vagy érdeklődjön a helyi önkormányzatnál.

HASZNÁLATI ÚTMUTATÓ P5604 Emos

A P5604 típusjelű termosztát fűtő- vagy légkondicionáló berendezések vezérlésére szolgál.

Fontos

• A termosztát, illetve a bojler és a klímaberendezés első használata előtt olvassa el figyelmesen a Használati útmutatót.
• A termosztát beszerelése előtt szüntesse meg a tápellátást!
• A felszerelést szakképzett személynek kell elvégeznie!
• A felszerelést a hatályos szabványoknak megfelelően végezze.

Műszaki jellemzők:

Üzemi feszültség: max. 230 V AC; 8 A ohmos terhelés; 2 A induktív terhelés

Órapontosság: ±60 másodperc/hó

Hőmérsékletmérési tartomány: 0 °C és 40 °C között 0,1 °C-os léptékel; pontosság 20 °C-on ±1 °C

Hőmérséklet-beállítási tartomány: 5 °C és 35 °C között; 0,5 °C-onként állítható

Hőmérséklet-eltérés: 0,2 °C

Működési hőmérséklet: 0 °C és 40 °C között

Tárolási hőmérséklet: -20 °C és 60 °C között

Tápellátás: 2× 1,5 V AAA elem

Tartozékok: 2 csavar, 2 tipli

Méret és tömeg: 30 × 120 × 75 mm; 125 g

Kijelző ismertetése (lásd 1. ábra)

1 – üzemmód
2 – légkondicionáló üzemmód
3 – lemerülő elem jelzése
4 – aktuális beállított hőmérséklet
5 – szobahőmérséklet
6 – fűtő üzemmód

A termosztát elejének eltávolítási eljárása (lásd a 2. ábrát)

A kijelző háttérvilágítása

A vezérlőkerék megnyomásával 10 másodpercre aktiválja a kijelző háttérvilágítását.

BESZERELÉS

Figyelem:

A termosztát cseréje előtt csatlakoztassa le a fűtő-/légkondicionáló berendezést a lakás elektromos táphálózatáról. Ez megakadályozza az elektromos áram által okozott esetleges sérüléseket.

A termosztát felszerelése

A termosztát hátulján 4 nyílás található a falra szereléshez. A termosztát felszereléséhez használja a mellékelt csavarokat és tipliket.

Bekötési ábra

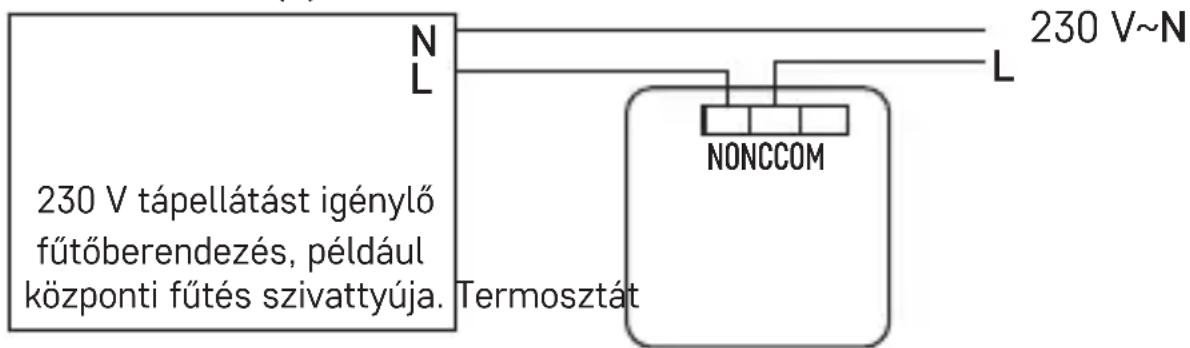

Feszültség csatlakoztatási diagramja a P5604 termosztát bojlerhez csatlakoztatásához „NO” kimenettel:

Max. 230 V 8(2) A

* Ha hűtőberendezést csatlakoztat a termosztáthoz, az „L” fázisvezetőt csatlakoztassa az „NC” terminálhoz.

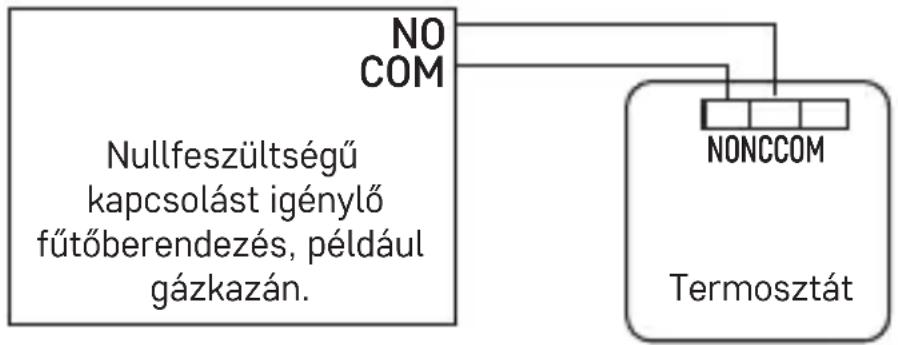

Nullfeszültség csatlakoztatási diagramja a P5604 termosztát bojlerhez való csatlakoztatásához „NO” kimenettel:

Max. 230 V 8(2) A

Üzembe helyezés

1. Vegye le a termosztát elülső burkolatát, és helyezze be a 2 db 1,5 V-os AAA elemet. Kizárólag alkálielemeket használjon! Ne használjon újratölthető elemeket!
2. Tegye vissza a termosztát elülső burkolatát.
3. A termosztát kijelzője most már aktív, és működik.

Ha a termosztát nem megfelelően működik, ellenőrizze az elemek polaritását, azok megfelelő töltöttségét, illetve az elemek eltávolításával állítsa alaphelyzetbe a termosztátot.

Az üzemmód (fűtés, hűtés fagyvédelmi hőmérséklet) kiválasztása

1. Nyomja meg és tartsa megnyomva 5 másodpercig a vezérlőkereket a mód beállításainak megadásához.
2. Forgassa el a vezérlőkereket az alábbi módok egyikének kiválasztásához:

a. HEAT (fűtési rendszer)
b. OFF (7 °C-os fagyvédelmi hömérséklet)
c. COOL (hűtési rendszer)

1. A kiválasztott érték megerősítéséhez nyomja meg a vezérlőkereket.

Szobahőmérséklet-kalibrálás

Nyomjuk meg a vezérlőtárcsát 5 másodpercig, a kijelzön villogni kezd a beállítási mód.

Nyomjuk meg újra a vezérlőtárcsát 5 másodpercig, a kijelzőn villogni kezd a kalibrációs hőmérsékleti érték.

Állítsuk be a kívánt hőmérsékleti értéket a kerékkel (-3,0 °C és 3,0 °C között, 0,5 °C-os lépésekben), és erősítsük meg a kerék megnyomásával.

A szobahőmérséklet kalibrálását olyan esetben alkalmazzuk, ha a termosztát például 21 °C-ot mutat, de azt szeretnénk, ha 20 °C-ot mutatna.

Ebben az esetben a kalibrálási értéket -1 °C-ra állítjuk.

Használat és karbantartás

A termék megfelelő használat esetén hosszú évekig hibátlanul működik. Néhány tipp a megfelelő használathoz:

• A termék használata előtt olvassa el figyelmesen a használati útmutatót.
• Ne tegye ki a terméket közvetlen napsugárzásnak, szélsőséges hidegnek és páratartalomnak vagy hirtelen hőmérséklet-ingadozásoknak. Ez rontja az érzékelés pontosságát.

- Ne helyezze a készüléket rezgésnek vagy rázkódásnak kitett helyre, mivel ezek károsíthatják a terméket.

- Ne tegye ki a terméket komolyabb erőhatásoknak, ütődéseknek, pornak, magas hőmérsékletnek vagy páratartalomnak, mivel ezek hibás működéshez, az elemek gyorsabb lemerüléséhez, az elemek károsodásához vagy a készülék műanyag részeinek deformálódásához vezethetnek.

- A terméket ne tegye ki csapadéknak vagy magas páratartalomnak, rácsöpögő vagy ráfröccsenő víznek.

- Ne helyezzen a készülékre nyílt lánggal járó tárgyakat (pl. égő gyertyát).

- Ne helyezze a terméket nem megfelelően szellőző helyre.

- Ne helyezzen tárgyakat a termék szellőzőnyílásaiba.

- Ne módosítsa a termék belső elektromos áramköreit – ezzel károsíthatja a készüléket, illetve a garancia automatikusan érvényét veszti. A termék javítását kizárólag szakképzett személy végezheti.

- A termék tisztításához használjon enyhén nedves, puha rongyot. Ne használjon oldószert vagy tisztítószert – ezek megkarcolhatják a műanyag részeket, és korróziót okozhatnak az elektromos áramkörökön.

- Ne merítse a terméket vízbe vagy egyéb folyadékba.

- Károsodás vagy meghibásodás esetén ne végezze el önállóan a készülék javítását. Bízza a javítást az üzletre, ahol a készüléket vásárolta.

- A készüléket nem használhatják csökkent fizikai, érzékszervi vagy mentális képességekkel rendelkező személyek (beleértve a gyermekeket), illetve a készülék használatát nem ismerő személyek, mivel hiányos ismereteik meggátolják őket a készülék biztonságos használatában. Az ilyen személyeknek meg kell tanítani a készülék használatát, illetve saját biztonságuk érdekében csak felügyelet mellett használhatják a készüléket. A gyermekek csak felügyelet mellett tartózkodhatnak a készülék közelében, és nem használhatják azt játékszerként.

Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív hulladékgyűjtő helyeket. A gyűjtőhelyekre vonatkozó aktuális információkért forduljon a helyi hivatalokhoz. Ha az elektromos készülékek a hulladéktárolókba kerülnek, veszélyes anyagok szivároghatnak a talajvízbe, melyek így bejuthatnak a táplálékláncba és veszélyeztethetik az Ön egészségét és kényelmét.

FIGYELEM: A gyártó az útmutató tartalmát előzetes értesítés nélkül megváltoztathatja. A nyomtatási technológia korlátai miatt az útmutatóban szereplő ikonok és jelek a készülék kijelzőjén kissé eltérően nézhetnek ki. Az útmutató tartalmát a gyártó előzetes engedélye nélkül tilos sokszorosítani. A kézikönyv megtalálható a honlapon: http://www.emos.eu/download.
