P5604 - Termostats Emos - Bezmaksas lietošanas instrukcija

Produkta veids	Programmējams termostats
Zīmols	Emos
Modelis	P5604
Izmēri (P × A × D)	30 × 120 × 75 mm
Svars	125 g
Barošana	2 AAA sārma baterijas 1,5 V (neuzlādējamas)
Maksimālā komutācijas slodze	230 V AC; 8 A (pretestības) / 2 A (induktīvā)
Temperatūras mērīšanas diapazons	0 °C līdz 40 °C (izšķirtspēja 0,1 °C)
Mērījuma precizitāte	±1 °C pie 20 °C
Temperatūras regulēšanas diapazons	5 °C līdz 35 °C (soli pa 0,5 °C)
Regulētās temperatūras izmaiņa	0,2 °C
Pulksteņa precizitāte	±60 sekundes/mēnesī
Darba temperatūra	0 °C līdz 40 °C
Uzglabāšanas temperatūra	-20 °C līdz 60 °C
Darbības režīmi	Apkure (HEAT), Dzesēšana (COOL), Aizsardzība pret sasalšanu (OFF pie 7 °C)
Temperatūras kalibrēšana	Regulējama no -3 °C līdz +3 °C pa 0,5 °C soļiem
Fona apgaismojums	Jā, aktivizē, nospiežot ritenīti (10 sekundes)
Uzstādīšana	Sienas stiprinājums (komplektā skrūves un dībeļi); elektriskais pieslēgums 230 V (NO/NC)
Apkope	Tīrīšana ar viegli samitrinātu mīkstu drānu; neizmantot šķīdinātājus
Drošība	Pirms uzstādīšanas izslēgt barošanu; remontu uzticēt profesionālim
Komplektācija	2 skrūves, 2 dībeļi
Remontējamība	Baterijas var nomainīt lietotājs; citus remontus veic kvalificēts speciālists

Bieži uzdotie jautājumi - P5604 Emos

Kā uzstādīt termostatu P5604?

Pirms uzstādīšanas izslēdziet barošanu. Piestipriniet aizmugurējo korpusu pie sienas, izmantojot komplektā iekļautās skrūves un dībeļus. Veiciet elektrisko pieslēgumu saskaņā ar shēmu (NO/NC spailes). Ievietojiet divas AAA sārma baterijas, pēc tam uzlieciet priekšējo daļu.

Kā iestatīt vēlamo temperatūru?

Pagrieziet centrālo ritenīti, lai regulētu temperatūru no 5 °C līdz 35 °C ar 0,5 °C soli. Iestatītā temperatūra tiek parādīta ekrānā.

Kā mainīt darbības režīmu (apkure / dzesēšana / aizsardzība pret sasalšanu)?

Turiet ritenīti nospiestu 5 sekundes. Pagrieziet, lai izvēlētos HEAT (apkure), COOL (dzesēšana) vai OFF (aizsardzība pret sasalšanu pie 7 °C). Nospiediet, lai apstiprinātu.

Ko darīt, ja ekrānā nekas neparādās vai tas mirgo?

Pārbaudiet bateriju polaritāti un stāvokli. Ja nepieciešams, nomainiet baterijas pret jaunām (AAA sārma). Varat arī atiestatīt termostatu, izņemot baterijas uz dažām sekundēm.

Kā kalibrēt parādīto temperatūru?

Nospiediet ritenīti uz 5 sekundēm, tad atkal 5 sekundes, līdz kalibrēšanas vērtība sāk mirgot. Pagrieziet, lai regulētu no -3 °C līdz +3 °C (pa 0,5 °C soļiem) un apstipriniet.

Kāda veida baterijas izmantot un kā tās nomainīt?

Izmantojiet tikai AAA sārma baterijas 1,5 V (neuzlādējamas). Noņemiet priekšējo daļu, ievietojiet baterijas, ievērojot polaritāti, pēc tam uzlieciet vāciņu.

Vai termostats var vadīt siltumsūkni vai apkures katlu?

Jā, tas ir paredzēts apkures vai dzesēšanas sistēmu vadībai. Izeju var izmantot ar spriegumu (230 V) vai bez sprieguma (sauss kontakts) atkarībā no pieslēguma shēmas.

Kā tīrīt termostatu?

Izmantojiet viegli samitrinātu mīkstu drānu. Nekad neizmantojiet šķīdinātājus, abrazīvus līdzekļus vai šķidrus tīrītājus. Neiegremdējiet ierīci ūdenī.

Ko darīt darbības traucējumu vai bojājuma gadījumā?

Vispirms pārbaudiet baterijas. Ja problēma joprojām pastāv, nemēģiniet remontēt pats. Sazinieties ar kvalificētu speciālistu vai nogādājiet ierīci pie izplatītāja.

Kā izmest termostatu pēc tā kalpošanas laika beigām?

Neizmetiet ierīci kopā ar sadzīves atkritumiem. Nododiet to elektronisko atkritumu savākšanas punktā vai jautājiet savā pašvaldībā.

LIETOŠANAS INSTRUKCIJA P5604 Emos

P5604 termostats ir paredzēts apkures un gaisa kondicionēšanas sistēmu kontrolēšanai.

Svarīgi!

• Pirms pirmās lietošanas reizes rūpīgi izlasiet termostata, kā arī apkures katla vai gaisa kondicionēšanas iekārtas lietotāja rokasgrāmatu.
• Pirms termostata uzstādīšanas izslēdziet strāvas padevi!
• Uzstādīšana jāveic kvalificētam speciālistam!
• Uzstādīšanas laikā ievērojiet piemērojamos standartus.

Tehniskā specifikācija

Pārslēdzamā slodze: maks. 230 V mainstrāva; 8 A rezistīvajai slodzei; 2 A induktīvajai slodzei

Pulksteņa precizitāte: ± 60 sekundes/mēnesī

Temperatūras mērījumi: 0 °C līdz 40 °C ar 0,1 °C izšķirtspējas precizitāti, ± 1 °C 20 °C temperatūrā

Temperatūras iestatīšana: 5 °C līdz 35 °C, palielināšanās par 0,5 °C

Temperatūras izšķirtspēja: 0,2 °C

Darba temperatūra: 0 °C līdz +40 °C

Uzglabāšanas temperatūra: -20 °C līdz +60 °C

Barošanas avots: divas 1,5 V AAA tipa baterijas

Displeja apraksts (skatīt 1. attēlu)

1 - darbības režīms
2 - dzesēšanas režīms
3 – izlādējušās baterijas indikators
4 – pašreiz iestatītā temperatūra
5 – telpas temperatūra
6 - apkures režīms

Termostata priekšpuses nonemšanas procedūra (skatīt 2. attēlu)

Displeja apgaismojums

Nospiežot vadības ripu, desmit sekundes tiek aktivizēts displeja ap-gaismojums.

UZSTĀDĪŠANA

Brīdinājums!

Pirms termostata nomainas atvienojiet apkures/gaisa kondicionēšanas sistēmu no jūsu dzīvokļa elektrotīkla. Tas nepieļaus potenciālas elektriskās strāvas izraisītas traumas.

Termostata uzstādīšana

Termostata aizmugurē ir četras atveres uzstādīšanai pie sienas. Izman-tojiet komplektācijā iekļautās skrūves un sienas tapas, lai uzstādītu termostatu.

Elektroinstalācijas shēma

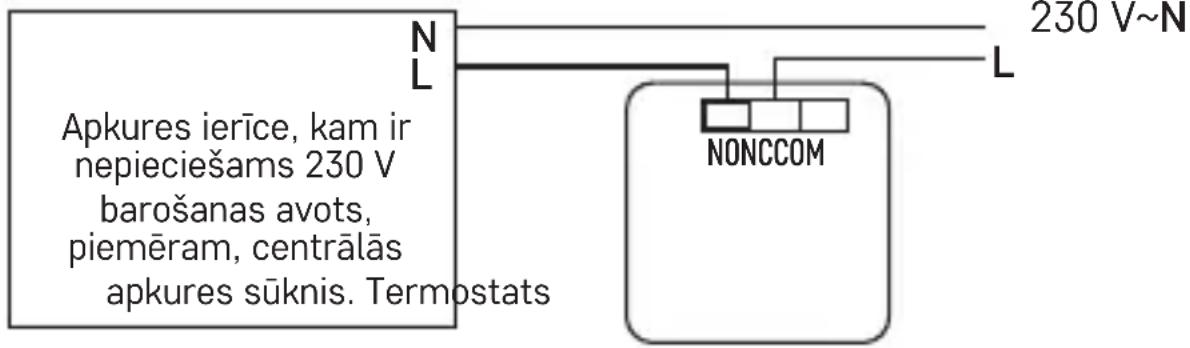

Sprieguma savienojumu shēma termostata P5604 pieslēgšanai pie apkures katla ar „NO” izeju:

Maks. 230 V 8(2) A

* Pieslēdzot dzesēšanas ierīci pie termostata, pievienojiet „L” fāzes vadu pie „NC” spailes.

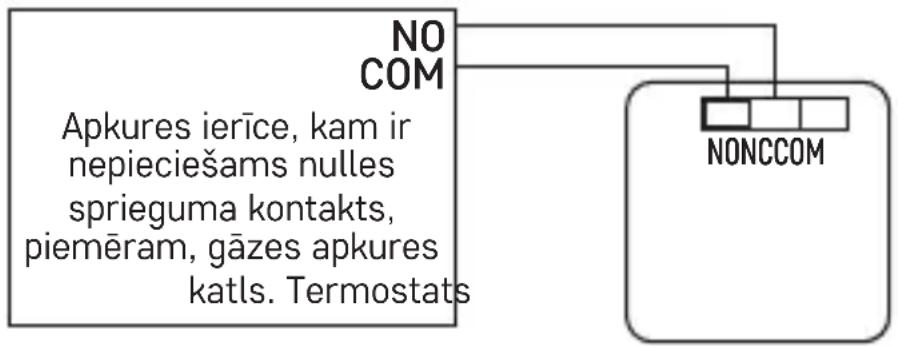

Nulles sprieguma savienojumu shēma termostata P5604 pieslēgša-nai pie apkures katla ar „NO” izeju:

Maks. 230 V 8(2) A

Lietošanas uzsākšana

1. Noņemiet termostata priekšējo daļu un ievietojiet divas 1,5 V AAA tipa baterijas. Izmantojiet tikai sārmu baterijas, neizmantojiet atkārtoti uzlādējamās baterijas.
2. Uzstādiet atpakal termostata priekšējo daļu.
3. Tagad termostatam ir ieslēgts displejs un tas darbojas.

Ja termostats nedarbojas pareizi, lūdzu, pārbaudiet bateriju polaritāti, un, vai tās ir pietiekami uzlādētas, vai arī atiestatiet termostatu, izņemot baterijas.

Darbības režīma izvēle (apkure, dzesēšana, pretsasalšanas temperatūra)

1. Turiet nospiestu vadības ripu piecas sekundes, lai ievadītu režīma iestatījumus.
2. Pagrieziet vadības ripu, lai izvēlētos kādu no šādiem režīmiem:

a. HEAT (apkures sistēma);
b. OFF (pretsasalšanas temperatūra, 7 °C);
c. COOL (dzesēšanas sistēma).

1. Nospiediet vadības ripu, lai apstiprinātu savu izvēli.

Telpas temperatūras kalibrēšana

Nospiediet un turiet vadības ripu piecas sekundes, līdz ekrānā sāk mirgot iestatīšanas režīma indikators.

Vēlreiz nospiediet un turiet vadības ripu piecas sekundes, līdz ekrānā sāk mirgot temperatūras kalibrēšanas vērtība.

Ar ripu iestatiet vēlamo temperatūras vērtību (no -3,0 °C līdz 3,0 °C ar 0,5 °C soli) un apstipriniet, nospiežot ripu.

Telpas temperatūras kalibrēšanu izmanto, ja, piemēram, termostats rāda 21 °C, bet vēlaties, lai tas rādītu 20 °C. Tādā gadījumā kalibrēšanas vērtība ir jāiestata kā -1 °C.

Apkope un uzturēšana

Izstrādājums ir paredzēts, lai nodrošinātu nevainojamu pakalpojumu daudzus gadus, ja to izmanto atbilstoši. Turpmāk ir sniegti daži padomi pareizas darbības nodrošināšanai.

• Pirms izstrādājuma lietošanas rūpīgi izlasiet šo instrukciju.
• Nepakļaujiet izstrādājumu tiešiem saules stariem, lielam aukstumam un mitrumam, kā arī pēkšņām temperatūras izmainām. Tas mazinās noteikšanas precizitāti.

- Nenovietojiet izstrādājumu vietās, kas ir pakļautas vibrācijai vai triecieniem, – tie var izraisīt bojājumus.

- Nepakļaujiet izstrādājumu pārmērīgam spēkam, triecieniem, putekļiem, augstas temperatūras ietekmei vai mitrumam – tie var izraisīt nepareizu darbību, saīsināt baterijas kalpošanas laiku, sabojāt bateriju un deformēt plastmasas detaļas.

- Nepakļaujiet izstrādājumu lietum vai lielam mitrumam, pilošamūdenim vai ūdens šļakatām.

- Nenovietojiet uz izstrādājuma atklātas liesmas avotus, piemēram, degošu sveci u. c.

- Nenovietojiet izstrādājumu vietā ar nepietiekamu gaisa plūsmu.

- Neievietojiet priekšmetus izstrādājuma atverēs.

- Neaizskariet izstrādājuma iekšējās elektriskās kēdes – šādi var sa-bojāt izstrādājumu, un garantija automātiski tiek anulēta. Bojājumu gadījumā izstrādājums jāremontē tikai kvalificētam speciālistam.

• Tīriet izstrādājumu ar nedaudz samitrinātu mīkstu drānu. Neizmanto-jiet škīdinātājus vai tīrīšanas līdzekļus – tie var saskrāpēt plastmasas detaļas un izraisīt elektrisko ħežu koroziju.
• Negremdējiet izstrādājumu ūdenī vai citā šķidrumā.
• Izstrādājuma bojājumu vai defektu gadījumā neveiciet remontdarbus patstāvīgi. Nododiet ierīci labošanai veikalā, kurā to iegādājāties.
• Šo ierīci nav atļauts lietot personām (tostarp bērniem) ar ierobežotām fiziskajām, maņu vai garīgajām spējām vai personām, kurām pieredzes vai zināšanu trūkums neļauj droši izmantot ierīci. Šādām personām ir jāmāca iekārtas lietošana un tās ir jāuzrauga personal, kura ir atbildīga par drošību. Bērni vienmēr ir jāuzrauga, un tie nedrīkst spēlēties ar izstrādājumu.

Neizmetiet kopā ar sadzīves atkritumiem. Šim nolūkam izmanto-jiet īpašus atkritumu škirošanas un savākšanas punktus. Lai gūtu informāciju par šādiem savākšanas punktiem, sazinieties ar vietējo pašvaldību. Ja elektroniskās ierīces tiek likvidētas izgāztuvē, bīstamas vielas var nonākt pazemes ūdeņos un tālāk arī barības kēdē, kur tās var ietekmēt cilvēka veselību.

BRĪDINĀJUMS! Šīs rokasgrāmatas saturs var tikt grozīts bez iepriekšēja brīdinājuma; ṣemot vērā drukāšanas ierobežojumus, norādītie simboli var nedaudz atšķirties no tiem, kas ir redzami displejā; šīs rokasgrāmatas saturu ir aizliegts reproducēt bez ražotāja atļaujas.

Pilns instrukcijas teksts ir pieejams šeit: http://www.emos.eu/download.
