Typ produktu	Programovatelný termostat
Značka	Emos
Model	P5604
Rozměry (Š × V × H)	30 × 120 × 75 mm
Hmotnost	125 g
Napájení	2 alkalické baterie AAA 1,5 V (nenabíjecí)
Max. spínaná zátěž	230 V AC; 8 A (odporová) / 2 A (induktivní)
Rozsah měření teploty	0 °C až 40 °C (rozlišení 0,1 °C)
Přesnost měření	±1 °C při 20 °C
Rozsah nastavení teploty	5 °C až 35 °C (po krocích 0,5 °C)
Regulovaná teplotní odchylka	0,2 °C
Přesnost hodin	±60 sekund/měsíc
Provozní teplota	0 °C až 40 °C
Skladovací teplota	-20 °C až 60 °C
Provozní režimy	Vytápění (HEAT), Chlazení (COOL), Ochrana proti mrazu (OFF při 7 °C)
Kalibrace teploty	Nastavitelná od -3 °C do +3 °C po krocích 0,5 °C
Podsvícení	Ano, aktivace stiskem kolečka (10 sekund)
Instalace	Montáž na zeď (dodávány šrouby a hmoždinky); elektrické připojení 230 V (NO/NC)
Údržba	Čištění měkkým mírně vlhkým hadříkem; nepoužívejte rozpouštědla
Bezpečnost	Před instalací odpojte napájení; opravy svěřte odborníkovi
Dodávané příslušenství	2 šrouby, 2 hmoždinky
Opravitelnost	Baterie vyměnitelné uživatelem; ostatní opravy provádí kvalifikovaný odborník

Často kladené otázky - P5604 Emos

Jak nainstalovat termostat P5604?

Před instalací odpojte elektrické napájení. Připevněte zadní kryt na zeď pomocí dodaných šroubů a hmoždinek. Proveďte elektrické připojení podle schématu (svorky NO/NC). Vložte dvě alkalické baterie AAA a poté nasaďte přední část.

Jak nastavit požadovanou teplotu?

Otáčením středového kolečka nastavte teplotu mezi 5 °C a 35 °C po krocích 0,5 °C. Nastavená teplota se zobrazí na displeji.

Jak změnit provozní režim (vytápění / chlazení / ochrana proti mrazu)?

Podržte kolečko stisknuté po dobu 5 sekund. Otáčením vyberte HEAT (vytápění), COOL (chlazení) nebo OFF (ochrana proti mrazu při 7 °C). Stisknutím potvrďte.

Co dělat, když displej nic nezobrazuje nebo bliká?

Zkontrolujte polaritu a stav baterií. V případě potřeby vyměňte baterie za nové (alkalické AAA). Termostat můžete také resetovat vyjmutím baterií na několik sekund.

Jak kalibrovat zobrazovanou teplotu?

Stiskněte kolečko na 5 sekund, poté znovu na 5 sekund, dokud nezačne blikat kalibrační hodnota. Otáčením nastavte od -3 °C do +3 °C (po krocích 0,5 °C) a potvrďte.

Jaký typ baterií použít a jak je vyměnit?

Používejte výhradně alkalické baterie AAA 1,5 V (nenabíjecí). Sejměte přední část, vložte baterie dle polarity a nasaďte kryt.

Může termostat ovládat tepelné čerpadlo nebo kotel?

Ano, je navržen pro řízení topných nebo chladicích systémů. Výstup lze použít pod napětím (230 V) nebo bez napětí (suchý kontakt) podle schématu zapojení.

Jak čistit termostat?

Použijte měkký mírně vlhký hadřík. Nikdy nepoužívejte rozpouštědla, abrazivní prostředky ani tekuté čisticí prostředky. Neponořujte zařízení do vody.

Co dělat v případě poruchy nebo závady?

Nejprve zkontrolujte baterie. Pokud problém přetrvává, nepokoušejte se o opravu sami. Kontaktujte kvalifikovaného odborníka nebo vraťte zařízení prodejci.

Jak zlikvidovat termostat po skončení životnosti?

Nevyhazujte zařízení do domovního odpadu. Odevzdejte jej do sběrného místa pro elektronický odpad nebo se informujte na obecním úřadě.

NÁVOD K OBSLUZE P5604 Emos

Termostat P5604 je určen k ovládání topných nebo klimatizačních systémů.

Důležitá upozornění

• Před prvním použitím pečlivě přečtěte návod k obsluze termostatu, ale i kotle či klimatizačního zařízení.
• Před instalací termostatu vypněte přívod elektrického proudu!
• Doporučujeme, aby instalaci prováděl kvalifikovaný pracovník!
• Při instalaci dodržujte předepsané normy.

Technická specifikace:

Spínaná zátěž: max. 230 V AC; 8 A pro odporové zatížení; 2 A pro indukční zatížení

Přesnost hodin: ±60 sekund/měsíc

Měření teploty: 0 °C až 40 °C s rozlišením 0,1 °C; přesnost ±1 °C při 20 °C

Nastavení teploty: 5 °C až 35 °C v krocích po 0,5 °C

Rozptyl nastavené teploty: 0,2 °C

Provozní teplota: 0 °C až 40 °C

Skladovací teplota: -20 °C až 60 °C

Napájení: 2× 1,5 V baterie typ AAA

Příslušenství: šroubky 2 ks, hmoždinky 2 ks

Velikost a hmotnost: 30 × 120 × 75 mm; 125 g

Popis displeje (viz obr. 1)

1 - provozní režim

2 – režim chlazení

3 – indikace slabé baterie

4 – nastavená teplota

5 – teplota v místnosti

6 - režim topení

Způsob sejmutí přední části termostatu (viz obr. 2)

Podsvícení displeje

Stisknutí ovládacího kolečka aktivuje podsvícení displeje po dobu 10 sekund.

INSTALACE

Upozornění:

Před výměnou termostatu odpojte topný/klimatizační systém od hlavního zdroje elektrického napětí ve vašem bytě. Zabráníte možnému úrazu elektrickým proudem.

Montáž termostatu

Zadní strana termostatu má 4 připravené otvory pro připevnění na zed'. K připevnění termostatu na zed' využijte přiložené hmoždinky a šroubky.

Schéma zapojení

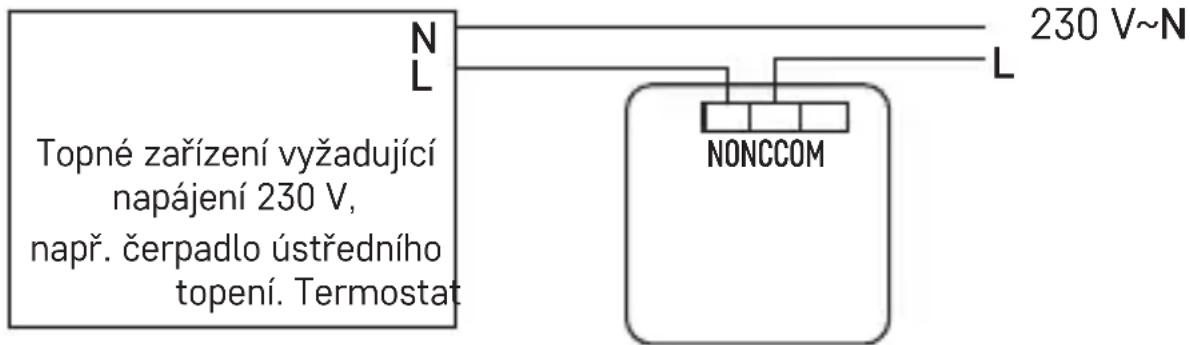

Schéma napět'ového zapojení termostatu P5604 na kotel s výstupem „NO“:

Max. 230 V 8(2) A

* V případě připojení chladícího zařízení k termostatu připojte fázový vodič „L“ do svorky „NC“.

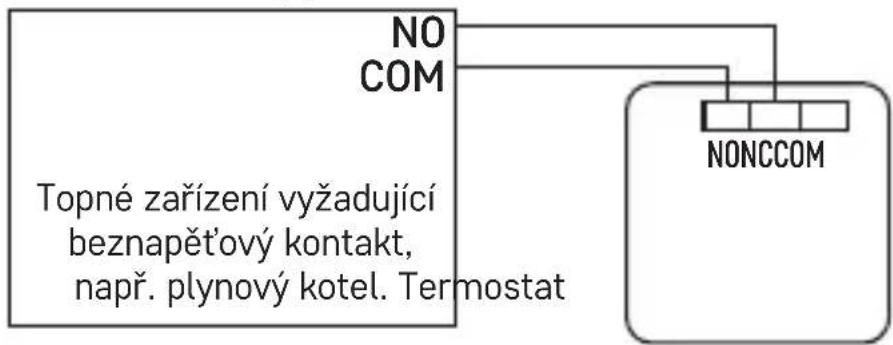

Schéma beznapět'ového zapojení termostatu P5604 na kotel s výstupem „NO“:

Max. 230 V 8(2) A

Uvedení do činnosti

1. Sejměte přední část termostatu a vložte 2× 1,5 V AAA baterie. Používeite pouze alkalické baterie, ne nabíjecí.
2. Vrat'te zpět přední část termostatu k zadnímu krytu.
3. Termostat má aktivní displej a je v provozu.

Pokud termostat nepracuje správně, zkontrolujte prosím polaritu baterií, jestli nejsou baterie vybité nebo termostat resetujte vyjmutím baterií.

Výběr provozního režimu (vytápění, chlazení, protizámrazová teplota)

1. Pro vstup do nastavení režimů stiskněte ovládací kolečko na 5 vteřin.
2. Otáčením ovládacího kolečka vyberte jeden z následujících režimů:

a. HEAT (topný systém)
b. OFF (protinámrazová teplota 7 °C)
c. COOL (chladící systém)

1. Stiskněte ovládací kolečko pro potvrzení výběru.

Kalibrace pokojové teploty

Stiskněte ovládací kolečko na 5 vteřin, na displeji se rozbliká režim nastavení.

Znovu stiskněte kolečko na 5 vteřin, na displeji se rozbliká hodnota teploty kalibrace.

Nastavte kolečkem požadovanou hodnotu teploty (-3,0 °C až 3,0 °C, po 0,5 °C) a potvrd'te stiskem kolečka.

Kalibrace pokojové teploty se používá například v případě, kdy termostat ukazuje 21 °C, ale chceme, aby zobrazoval 20 °C. V tomto případě je kalibrační hodnota nastavena na -1 °C.

Péče a údržba

Výrobek je navržen tak, aby při vhodném zacházení spolehlivě sloužil řadu let. Zde je několik rad pro správnou obsluhu:

- Než začnete s výrobkem pracovat, pozorně si pročtěte uživatelský manuál.

- Nevystavujte výrobek přímému slunečnímu světlu, extrémnímu chladu a vlhku a náhlým změnám teploty. Snížilo by to přesnost snímání.

- Neumíst'ujte výrobek do míst náchylných k vibracím a otřesům – mohou způsobit jeho poškození.

- Nevystavujte výrobek nadměrnému tlaku, nárazům, prachu, vysoké teplotě nebo vlhkosti – mohou způsobit poruchu funkčnosti výrobku, kratší energetickou výdrž, poškození baterií a deformaci plastových částí.

- Nevystavujte výrobek dešti ani vlhku, kapající a stříkající vodě.

- Neumístujte na výrobek žádné zdroje otevřeného ohně, např. zapálenou svíčku apod.

- Neumíst'ujte výrobek na místa, kde není zajištěno dostatečné proudění vzduchu.

- Nevsunujte do větracích otvorů výrobku žádné předměty.

- Nezasahujte do vnitřních elektrických obvodů výrobku – můžete jej poškodit a automaticky tím ukončit platnost záruky. Výrobek by měl opravovat pouze kvalifikovaný odborník.

- K čištění používejte mírně navlhčený jemný hadřík. Nepoužívejte rozpouštědla ani čistící přípravky – mohly by poškrábat plastové části a narušit elektrické obvody.

- Výrobek neponořujte do vody ani jiných kapalin.

- Při poškození nebo vadě výrobku neprovádějte žádné opravy sami. Předejte jej k opravě do prodejny, kde jste jej zakoupili.

- Tento přístroj není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo mentální neschopnost či nedostatek zkušeností a znalostí zabraňuje v bezpečném používání přístroje, pokud na ně nebude dohlíženo nebo pokud nebyly instruovány ohledně použití tohoto přístroje osobou zodpovědnou za jejich bezpečnost. Je nutný dohled nad dětmi, aby se zajistilo, že si nebudou s přístrojem hrát.

Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa tříděného odpadu. Pro aktuální informace o sběrných místech kontaktujte místní úřady. Pokud jsou elektrické spotřebiče uložené na skládkách odpadků, nebezpečné látky mohou prosakovat do podzemní vody a dostat se do potravního řetězce a poško-zovat vaše zdraví.

UPOZORNĚNÍ: Obsah tohoto návodu může být změněn bez předchozího upozornění – z důvodu omezených možností tisku se mohou zobrazené symboly nepatrně lišit od zobrazení na displeji – obsah tohoto návodu nemůže byt bez souhlasu výrobce reprodukován.

Manuál naleznete na stránkách: http://www.emos.eu/download.

SK | Termostat

Meranie teploty: 0 °C až 40 °C s rozlíšením 0,1 °C; presnost' ±1 °C pri 20 °C

Nastavenie teploty: 5 °C až 35 °C v krokoch po 0,5 °C

Rozptyl nastavenej teploty: 0,2 °C

1 – prevádzkový režim
2 - režim chladenia
3 – indikácia slabej batérie
4 – nastavená teplota
5 – teplota v miestnosti
6 – režim kúrenia

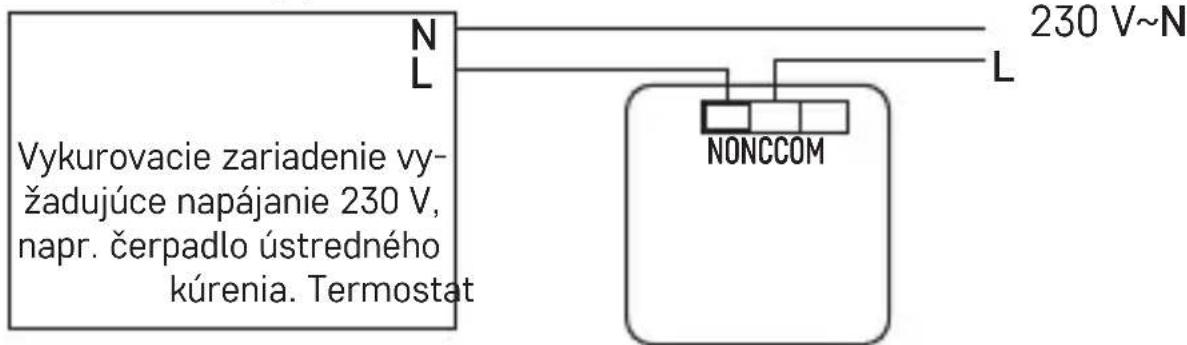

Schéma napät'ového zapojenia termostatu P5604 na kotol s výstu- pom „NO“:

Max. 230 V 8(2) A

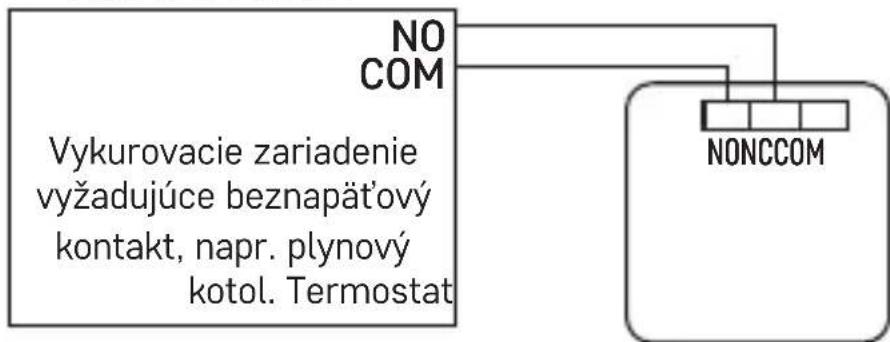

Schéma beznapät'ového zapojenia termostatu P5604 na kotol s výstupom „NO“:

Max. 230 V 8(2) A

Stlačte ovládacie koliesko na 5 sekúnd, na displeji bude blikat' režim Nastavenia.

Starostlivost' a údržba

- Nevystavujte výrobok priamemu slnečnému svetlu, extrémnemu chladu a vlhku a náhlym zmenám teploty. Znížilo by to presnost snímania.
