Producttype	Programmeerbare thermostaat
Merk	Emos
Model	P5604
Afmetingen (L × H × D)	30 × 120 × 75 mm
Gewicht	125 g
Voeding	2 alkaline AAA-batterijen 1,5 V (niet oplaadbaar)
Max. schakelbelasting	230 V AC; 8 A (resistief) / 2 A (inductief)
Temperatuurmeetbereik	0 °C tot 40 °C (resolutie 0,1 °C)
Meetonnauwkeurigheid	±1 °C bij 20 °C
Temperatuurinstelbereik	5 °C tot 35 °C (in stappen van 0,5 °C)
Ingestelde temperatuurschommeling	0,2 °C
Nauwkeurigheid van de klok	±60 seconden/maand
Bedrijfstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-20 °C tot 60 °C
Werkingsmodi	Verwarming (HEAT), Koeling (COOL), Vorstbescherming (OFF bij 7 °C)
Temperatuurkalibratie	Instelbaar van -3 °C tot +3 °C in stappen van 0,5 °C
Achtergrondverlichting	Ja, inschakelen door op de knop te drukken (10 seconden)
Installatie	Muurbevestiging (schroeven en pluggen meegeleverd); elektrische aansluiting 230 V (NO/NC)
Onderhoud	Reinigen met een zachte, licht vochtige doek; geen oplosmiddelen gebruiken
Veiligheid	Voeding uitschakelen voor installatie; reparaties overlaten aan een professional
Meegeleverde accessoires	2 schroeven, 2 pluggen
Repareerbaarheid	Batterijen vervangbaar door gebruiker; andere reparaties door een gekwalificeerde specialist

Veelgestelde vragen - P5604 Emos

Hoe installeer ik de thermostaat P5604?

Schakel voor de installatie de elektrische voeding uit. Bevestig de achterkast aan de muur met behulp van de meegeleverde schroeven en pluggen. Voer de elektrische aansluiting uit volgens het schema (aansluitklemmen NO/NC). Plaats twee alkaline AAA-batterijen en plaats vervolgens het voorste gedeelte terug.

Hoe stel ik de gewenste temperatuur in?

Draai aan de centrale knop om de temperatuur tussen 5 °C en 35 °C in te stellen in stappen van 0,5 °C. De ingestelde temperatuur wordt op het scherm weergegeven.

Hoe wijzig ik de werkingsmodus (verwarming / koeling / vorstbescherming)?

Houd de knop 5 seconden ingedrukt. Draai om HEAT (verwarming), COOL (koeling) of OFF (vorstbescherming bij 7 °C) te selecteren. Druk op om te bevestigen.

Wat te doen als het scherm niets weergeeft of knippert?

Controleer de polariteit en de staat van de batterijen. Vervang de batterijen indien nodig door nieuwe (alkaline AAA). U kunt de thermostaat ook resetten door de batterijen enkele seconden te verwijderen.

Hoe kalibreer ik de weergegeven temperatuur?

Druk 5 seconden op de knop, daarna nogmaals 5 seconden tot de kalibratiewaarde knippert. Draai om in te stellen van -3 °C tot +3 °C (in stappen van 0,5 °C) en bevestig.

Welk type batterijen gebruiken en hoe vervang ik ze?

Gebruik uitsluitend alkaline AAA-batterijen 1,5 V (niet oplaadbaar). Verwijder het voorste gedeelte, plaats de batterijen met de juiste polariteit en plaats de kap terug.

Kan de thermostaat een warmtepomp of ketel aansturen?

Ja, hij is ontworpen voor het beheren van verwarmings- of koelsystemen. De uitgang kan worden gebruikt onder spanning (230 V) of spanningsloos (droog contact) volgens het aansluitschema.

Hoe reinig ik de thermostaat?

Gebruik een zachte, licht vochtige doek. Gebruik nooit oplosmiddelen, schurende producten of vloeibare reinigingsmiddelen. Dompel het apparaat niet onder in water.

Wat te doen bij storing of defect?

Controleer eerst de batterijen. Als het probleem aanhoudt, probeer dan niet zelf te repareren. Neem contact op met een gekwalificeerde professional of breng het apparaat terug naar uw verkoper.

Hoe verwijder ik de thermostaat aan het einde van zijn levensduur?

Gooi het apparaat niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor elektronisch afval of informeer bij uw gemeente.

GEBRUIKSAANWIJZING P5604 Emos

4 – praegune seatud temperatuur

5 – toatemperatuur

6 - kütterežiim

Het thermostaat P5604 is bedoeld voor het bedienen van verwarmings- en klimaatregelingssystemen.

Belangrijke informatie

• Alvorens het toestel eerste keer te gebruiken lees aandachtig deze bedieningshandleiding voor de thermostaat, maar ook voor de ketel en de klimaatregelingsapparatuur.
• Voordat u de thermostaat installeert, moet u de stroomtoevoer uitschakelen!
• Wij raden aan de installatie te laten uitvoeren door gekwalificeerd personeel!
• Neem bij de installatie de voorgeschreven normen in acht.

Technische specificatie:

Schakelbelasting: max. 230 V AC; 8 A voor resistieve belasting;

2 A voor inductieve belasting

Kloknauwkeurigheid: ±60 seconden/maand

Temperatuurmeting: 0 °C tot 40 °C met resolutie van 0,1 °C;

nauwkeurigheid ±1 °C bij 20 °C

Temperatuurinstelling: 5 °C tot 35 °C in stappen van 0,5 °C

Spreiding van de ingestelde temperatuur: 0,2 °C

Bedrijfstemperatuur: 0 °C tot 40 °C

Opslagtemperatuur: -20 °C tot 60 °C

Voeding: 2× 1,5 V batterij type AAA

Toebehoren: schroeven 2 stuks, pluggen 2 stuks

Afmetingen en gewicht: 30 × 120 × 75 mm; 125 g

Beschrijving van het display (zie afb. 1)

1 - bedrijfsmodus
2 - koelmodus
3 - lage batterij indicatie
4 – Ingestelde temperatuur
5 - temperatuur in de kamer
6 - verwarmingsmodus

Methode voor het verwijderen van de voorkant van de thermostaat (zie afb. 2)

Achtergrondverlichting van de display

Als u op het bedieningswiel drukt, wordt de achtergrondverlichting van het display gedurende 10 seconden geactiveerd.

INSTALLATIE

Waarschuwing:

Voordat u de thermostaat vervangt, koppelt u het verwarmings-/ airconditioningssysteem los van de hoofdstroombron in uw woning. Dit voorkomt mogelijke elektrische schokken.

Montage van de thermostaat

De achterkant van de thermostaat heeft 4 voorbereide gaten voor bevestiging aan de muur. Gebruik de bijgeleverde pluggen en schroeven om de thermostaat aan de muur te bevestigen.

Aansluitschema

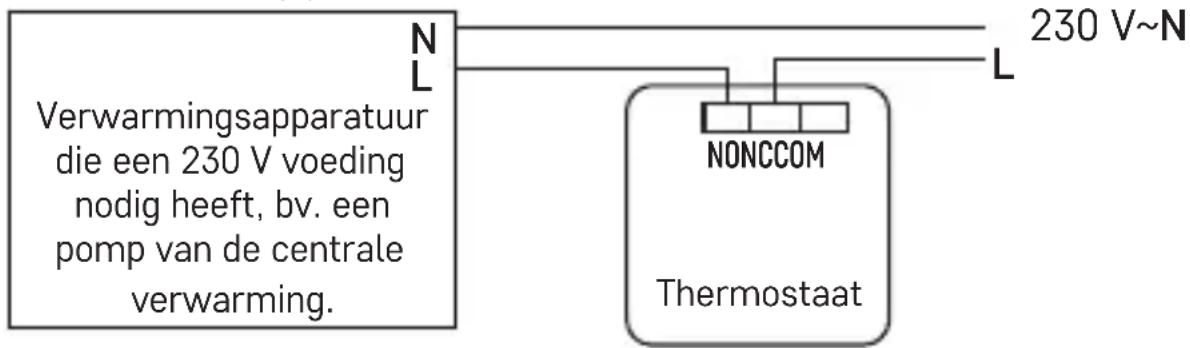

Schema van de spanningsaansluiting van de thermostaat P5604 op een ketel met een uitgang „NO“:

Max. 230 V 8(2) A

* Als u een koelapparaat op de thermostaat aansluit, sluit u de fasedraad „L“ aan op de klem “NC”.

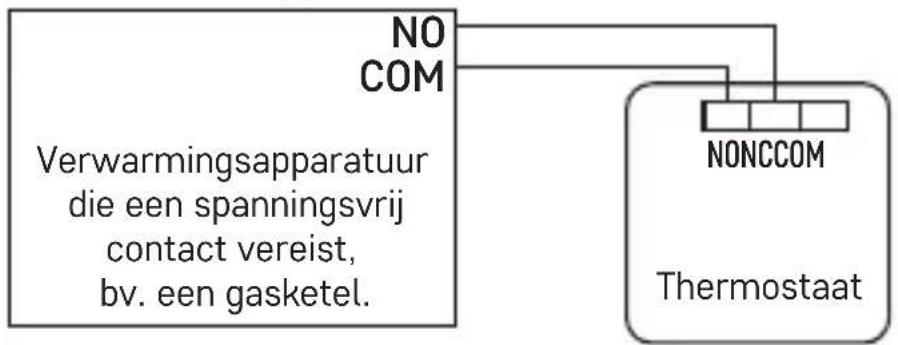

Schema van de spanningsvrije aansluiting van de P5604 thermostaat op een ketel met „NO“ uitgang:

Max. 230 V 8(2) A

Inbedrijfstelling

1. Verwijder de voorkant van de thermostaat en plaats 2× 1,5 V AAA batterijen. Gebruik alleen alkalinebatterijen, geen oplaadbare batterijen.
2. Plaats de voorkant van de thermostaat terug op het achterdeksel.
3. De thermostaat heeft een actief display en is operationeel.

Als de thermostaat niet goed werkt, controleer dan de polariteit van de batterijen om te zien of de batterijen leeg zijn of reset de thermostaat door de batterijen te verwijderen.

Keuze van de bedrijfsmodus (verwarming, koeling, antivriestemperatuur)

1. Om de modusinstellingen te openen, drukt u gedurende 5 seconden op het bedieningswieltje.
2. Draai aan het bedieningswieltje om een van de volgende modi te selecteren:

a. HEAT (verwarmingssysteem)
b. OFF (antivriestemperatuur 7 °C)
c. COOL (koelsysteem)

1. Druk op het bedieningswieltje om de selectie te bevestigen.

Kalibratie van de kamertemperatuur

Druk gedurende 5 seconden op het regelwieltje, op het display knippert de instellingsmodus.

Druk nogmaals 5 seconden op het wieltje, de waarde van de kalibratie-temperatuur knippert op het display.

Stel met het wieltje de gewenste temperatuurwaarde in (-3,0 °C tot 3,0 °C, in stappen van 0,5 °C) en bevestig met het indrukken van het wieltje.

Kalibratie van de kamertemperatuur wordt gebruikt als de thermostaat bijvoorbeeld 21 °C aangeeft, maar u wilt dat hij 20 °C aangeeft. In dit geval wordt de kalibratiewaarde ingesteld op -1 °C.

Zorg en onderhoud

Het product is ontworpen om bij de juiste zorg jarenlang betrouwbaar te dienen. Hier zijn enkele tips voor een goede bediening:

- Lees de gebruikershandleiding voordat u met het product gaat werken.

- Stel het product niet bloot aan direct zonlicht, extreme koude, vochtigheid of plotselinge temperatuurschommelingen. Dit zal de nauwkeurigheid van de aflezing verminderen.

- Plaats het product niet op plekken met kans op vibraties en schokken – deze kunnen het product beschadigen.

- Stel het product niet bloot aan bovenmatige druk, schokken, stof, hoge temperatuur of vocht – deze kunnen de functionaliteit van het product aantasten of een korter energetisch uithoudingsvermogen, beschadiging van batterijen en deformatie van de kunststof onderdelen tot gevolg hebben.

- Stel het product niet bloot aan regen of vocht, druipend of spattend water.

- Plaats geen bronnen van open vuur op het product, bijvoorbeeld een brandende kaars of iets dergelijks.

- Plaats het product niet op plaatsen waar niet voldoende luchtstroom is gewaarborgd.

- Schuif geen voorwerpen in de ventilatieopeningen van het product.

- Raak de interne elektrische circuits van het product niet aan – u kunt het product beschadigen en hierdoor automatisch de garantiegeldigheid beëindigen. Het product mag alleen worden gerepareerd door een gekwalificeerde vakman.

- Maak het product schoon met een licht bevochtigd zacht doekje. Gebruik geen oplos- en schoonmaakmiddelen – deze kunnen krassen op de kunststof delen veroorzaken en elektrische circuits beschadigen.

- Dompel het product niet in water of andere vloeistoffen.

- Als het product beschadigd of defect is, mag u het niet zelf repareren. Breng het voor reparatie naar de winkel waar je het gekocht hebt.

- Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) die door een lichamelijk, zintuiglijk of geestelijk onvermogen of door een gebrek aan ervaring of kennis niet in staat zijn het apparaat veilig te gebruiken, tenzij zij onder toezicht staan of instructies hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen.

Deponeer niet bij het huisvuil. Gebruik speciale inzamelpunten voor gesorteerd afval. Neem contact op met de lokale autoriteiten voor informatie over inzamelpunten. Als de elektronische apparaten

zouden worden weggegooid op stortplaatsen kunnen gevaarlijke stoffen in het grondwater terecht komen en vervolgens in de voedselketen, waar het de menselijke gezondheid kan beïnvloeden.

WAARSCHUWING: De inhoud van deze handleiding kan zonder voor- afgaande kennisgeving worden gewijzigd – als gevolg van beperkte drukmogelijkheden kunnen de afgebeelde symbolen enigszins afwijken van de weergave op het display – de inhoud van deze handleiding mag niet worden gereproduceerd zonder toestemming van de fabrikant. De handleiding is te vinden op: http://www.emos.eu/download.
