Toote tüüp	Programmeeritav termostaat
Bränd	Emos
Mudel	P5604
Mõõtmed (L × K × S)	30 × 120 × 75 mm
Kaal	125 g
Toide	2 leelispatareid AAA 1,5 V (mitte laetavad)
Maks. lülituskoormus	230 V AC ; 8 A (takistuslik) / 2 A (induktiivne)
Temperatuuri mõõtevahemik	0 °C kuni 40 °C (lahutusvõime 0,1 °C)
Mõõtmise täpsus	±1 °C temperatuuril 20 °C
Temperatuuri reguleerimisvahemik	5 °C kuni 35 °C (sammuga 0,5 °C)
Reguleeritud temperatuuri hälve	0,2 °C
Kella täpsus	±60 sekundit/kuus
Töötemperatuur	0 °C kuni 40 °C
Ladustamistemperatuur	-20 °C kuni 60 °C
Töörežiimid	Küte (HEAT), Jahutus (COOL), Külmumiskaitse (OFF 7 °C juures)
Temperatuuri kalibreerimine	Reguleeritav vahemikus -3 °C kuni +3 °C sammuga 0,5 °C
Taustvalgustus	Jah, aktiveerimine nupu vajutamisega (10 sekundit)
Paigaldus	Seinale kinnitamine (kruvid ja tüüblid kaasas) ; elektriline ühendus 230 V (NO/NC)
Hooldus	Puhastamine pehme niiske lapiga ; ärge kasutage lahusteid
Ohutus	Enne paigaldamist lülitage toide välja ; usaldage remonditööd spetsialistile
Kaasasolevad tarvikud	2 kruvi, 2 tüüblit
Remonditavus	Patareid on kasutaja poolt vahetatavad ; muud remonditööd teostab kvalifitseeritud spetsialist

Korduma kippuvad küsimused - P5604 Emos

Kuidas paigaldada termostaat P5604?

Enne paigaldamist lülitage elektrivarustus välja. Kinnitage tagumine korpus seinale kaasasolevate kruvide ja tüüblite abil. Tehke elektriline ühendus vastavalt skeemile (NO/NC klemmid). Sisestage kaks leelis-patareit AAA, seejärel pange esiosa tagasi.

Kuidas seada soovitud temperatuuri?

Pöörake keskmist nuppu temperatuuri reguleerimiseks vahemikus 5 °C kuni 35 °C sammuga 0,5 °C. Seadistatud temperatuur kuvatakse ekraanil.

Kuidas muuta töörežiimi (küte / jahutus / külmumiskaitse)?

Hoidke nuppu all 5 sekundit. Pöörake, et valida HEAT (küte), COOL (jahutus) või OFF (külmumiskaitse 7 °C juures). Vajutage kinnitamiseks.

Mida teha, kui ekraan ei näita midagi või vilgub?

Kontrollige patareide polaarsust ja seisukorda. Vajadusel asendage patareid uutega (leelis-AAA). Samuti saate termostaadi lähtestada, eemaldades patareid mõneks sekundiks.

Kuidas kalibreerida kuvatavat temperatuuri?

Vajutage nuppu 5 sekundit, seejärel uuesti 5 sekundit, kuni kalibreerimisväärtus hakkab vilkuma. Pöörake, et reguleerida vahemikus -3 °C kuni +3 °C (sammuga 0,5 °C) ja kinnitage.

Millist tüüpi patareisid kasutada ja kuidas neid vahetada?

Kasutage ainult leelis-patareisid AAA 1,5 V (mitte laetavaid). Eemaldage esiosa, sisestage patareid polaarsust järgides, seejärel pange kate tagasi.

Kas termostaat saab juhtida soojuspumpa või boilerit?

Jah, see on ette nähtud kütte- või jahutussüsteemide haldamiseks. Väljundit saab kasutada pingega (230 V) või pingevabalt (kuivkontakt) vastavalt ühendusskeemile.

Kuidas puhastada termostaati?

Kasutage pehmet niisket lappi. Ärge kunagi kasutage lahusteid, abrasiivseid aineid ega vedelaid puhastusvahendeid. Ärge kastke seadet vette.

Mida teha rikke või tõrke korral?

Kontrollige kõigepealt patareisid. Kui probleem püsib, ärge proovige ise parandada. Võtke ühendust kvalifitseeritud spetsialisti või viige seade tagasi edasimüüjale.

Kuidas termostaat kasutuselt kõrvaldada?

Ärge visake seadet olmejäätmete hulka. Viige see elektroonikajäätmete kogumispunkti või küsige teavet oma kohalikust omavalitsusest.

KASUTUSJUHEND P5604 Emos

P5604 termostaat on loodud kütte- ja kliimasüsteemide juhtimiseks.

Oluline!

• Enne esmakordset kasutamist lugege hoolikalt termostaadi kasutusjuhendit, aga ka katla või kliimaseadme kasutusjuhendit.
• Enne termostaadi paigaldamist lülitage toide välja!
• Paigaldamine peab toimuma kvalifitseeritud personali poolt!
• Paigaldamise ajal järgige kehtivaid standardeid.

Tehniline kirjeldus:

Lülitatud koormus: max 230 V vahelduvvoolu; 8 A takistusliku koormuse korral; 2 A induktiivse koormuse korral

Temperatuuri möötmine: 0 °C kuni 40 °C ja 0,1 °C resolutsiooni täpsusega ± 1 °C 20 °C juures

Temperatuuri seadistus: 5 °C kuni 35 °C sammuga 0,5 °C

Temperatuuri erinevus: 0,2 °C

Töötemperatuur: 0 °C kuni 40 °C

Säilitustemperatuur: -20 °C kuni 60 °C

Toide: 2× 1,5 V AAA patareid

Mõõtmed ja kaal: 30 × 120 × 75 mm; 125 g

Kuva kirjeldus (vt joonis 1)

1 – töörežiim

2 – jahutusrežiim

3 – tühja patarei näidik

Termostaadi esiosa eemaldamise kord (vt joonis 2)

Ekraani taustavalgustus

Juhtketta vajutamine aktiveerib ekraani taustvalgustuse 10 sekundiks.

PAIGALDAMINE

Hoiatus:

Enne termostaadi asendamist lülitage kütte-/kliimasüssteem oma korteri põhivoolust lahti. See hoiab ära võimaliku vigastuse elektrivooluga.

Termostaadi paigaldamine

Termostaadi tagaküljel on 4 avaust seinale kinnitamiseks. Termostaadi paigaldamiseks kasutage kaasasolevaid kruvisid ja seinakinnitusi.

Juhtmestiku skeem

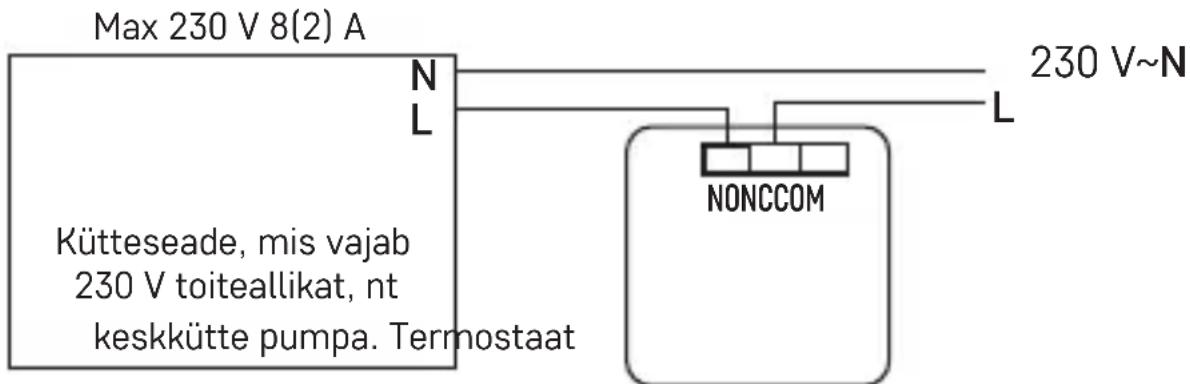

Pingeühenduse skeem termostaadi P5604 ühendamiseks NO-pistikupesaga katla jaoks:

* Jahutusseadme ühendamisel termostaadiga ühendage faasijuht „L” terminaliga „NC”.

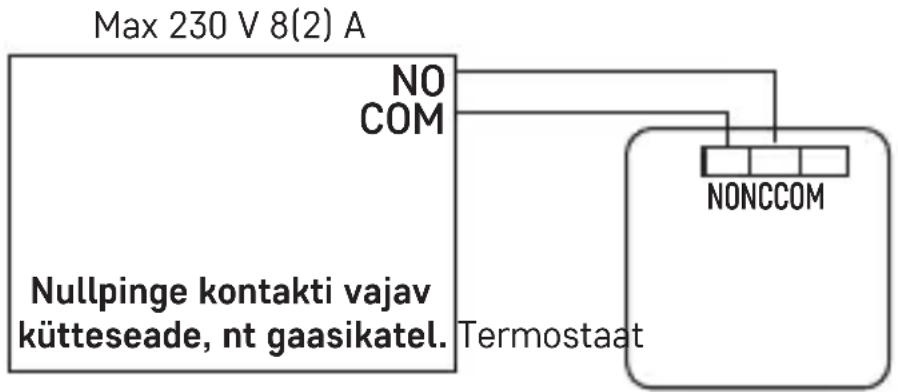

Nullpinge ühenduse skeem termostaadi P5604 ühendamiseks NO-pistikupesaga katla jaoks:

Sisselülitamine

1. Eemaldage termostaadi esiosa ja paigaldage 2× 1,5 V AAA patareid. Kasutage ainult leelispatareisid, mitte laetavaid.
2. Asetage termostaadi esiosa tagasi.
3. Termostaadil on nüüd aktiivne ekraan ja see töötab.

Kui termostaat ei tööta korralikult, kontrollige patareide polaarsust, kas need on piisavalt laetud, või lähtestage termostaat, eemaldades patareid.

Töörežiimi valimine (küte, jahutus, külmakindlustemperatuur)

1. Režiimi seadetesse sisenemiseks vajutage ja hoidke 5 sekundit juhtketast.
2. Keerake juhtketast, et valida üks järgmistest režiimidest:

a. HEAT (küttesüsteem)
b. OFF (külmakindlustemperatuur 7 °C)
c. COOL (jahutussüsteem)

1. Valiku kinnitamiseks vajutage juhtketast.

Toatemperatuuri kalibreerimine

Vajutage juhtketast ja hoidke seda 5 sekundit all, kuni seadistusrežiimi indikaator hakkab ekraanil vilkuma.

Vajutage ja hoidke juhtketast uuesti 5 sekundit all, kuni temperatuuri kalibreerimise väärtus hakkab ekraanil vilkuma.

Määrake juhtketta abil soovitud temperatuuri väärtus (-3,0 °C kuni 3,0 °C, sammuga 0,5 °C) ja selle kinnitamiseks vajutage ketast.

Ruumitemperatuuri kalibreerimist kasutatakse näiteks siis, kui termostaat näitab 21 °C, kuid soovite, et see näitaks 20 °C. Sellisel juhul peaks seadistatud kalibreerimisväärtus olema -1 °C.

Korrashoid ja hooldamine

Toode on loodud nõuetekohasel kasutamisel tagama muretut kasutamist paljude aastate jooksul. Siin on mõned nõuanded nõuetekohaseks kasutamiseks:

- Lugege kasutusjuhendit hoolikalt enne selle toote kasutamist.

- Ärge asetage toodet otsese päikesevalguse, äärmise külma ega niiskuse kätte või äkiliste temperatuurimuutustega keskkonda. See vähendaks tuvastamise täpsust.

- Ärge asetage toodet kohtadesse, kus on vibratsiooni- ja löögioht – need vöivad pöhjustada kahjustusi.

- Ärge avaldage tootele ülemäärast jõudu, hoidke seda lõökide, tolmu, kõrgete temperatuuride või niiskuse eest – need võivad põhjustada tõrkeid, aku kasutusea lühenemise, patareide kahjustusi ja plastosade deformatsiooni.

- Ärge asetage toodet vihma kätte või väga niiskesse kohta, ega laske sel kokku puutuda veetilkade või -pritsmetega.

- Ärge asetage tootele avatud leegiallikaid, nt süüdatud kühnalt jne.

- Årge asetage toodet ebapiisava õhuvooluga kohtadesse.

- Ârge sisestage esemeid toote õhutusavadesse.

- Ärge muutke toote sisemisi elektriahelaid – see vöib toodet kahjustada ja tühistab automaatselt garantii. Toodet tohib parandada ainult kvalifitseeritud spetsialist.

- Toote puhastamiseks kasutage kergelt niisutatud pehmet lappi. Ärge kasutage lahusteid ega puhastusvahendeid – need võivad plastikust osasid kriimustada ja põhjustada elektriahelate korrosiooni.

- Årge kastke toodet vette või muudesse vedelikke.

- Toote kahjustuse või defekti korral ei tohi te seda ise remontida. Saate seda parandada poes, kust selle ostsite.

- Seadet ei tohi kasutada isikud (sh lapsed), kellel on füüsilised, mee-leoorganite või vaimsed puuded isikud või kellel puuduvad piisavad kogemused ja teadmised, et seadet ohutult kasutada. Neid tuleb juhendada seadme kasutamise kohta ning kasutamine peab toimuma nende ohutuse eest vastutava isiku järelevalve all. Lapsi tuleb alati jälgida ning nad ei tohi seadmega mängida.

Ärge visake ära koos olmejäätmetega. Kasutage spetsiaalseid sorteeritud jäätmete kogumispunkte. Teavet kogumispunktide kohta saate kohalikult omavalitsuselt. Elektroonikaseadmete prügimäele viskamisel võivad ohtlikud ained pääseda põhjavette ja see-järel toiduahelasse ning mõjutada nii inimeste tervist.

HOIATUS: Selle juhendi sisu võib eelneva etteteatamiseta muuta – printimise piirangute tõttu võivad kuvatud sümbolid ekraanist veidi erineda – käesoleva juhendi sisu ei tohi ilma tootjapoolse loata reprodutseerida.

Üksikasjaliku kasutusjuhendi leiate veebilehelt:

http://www.emos.eu/download.
