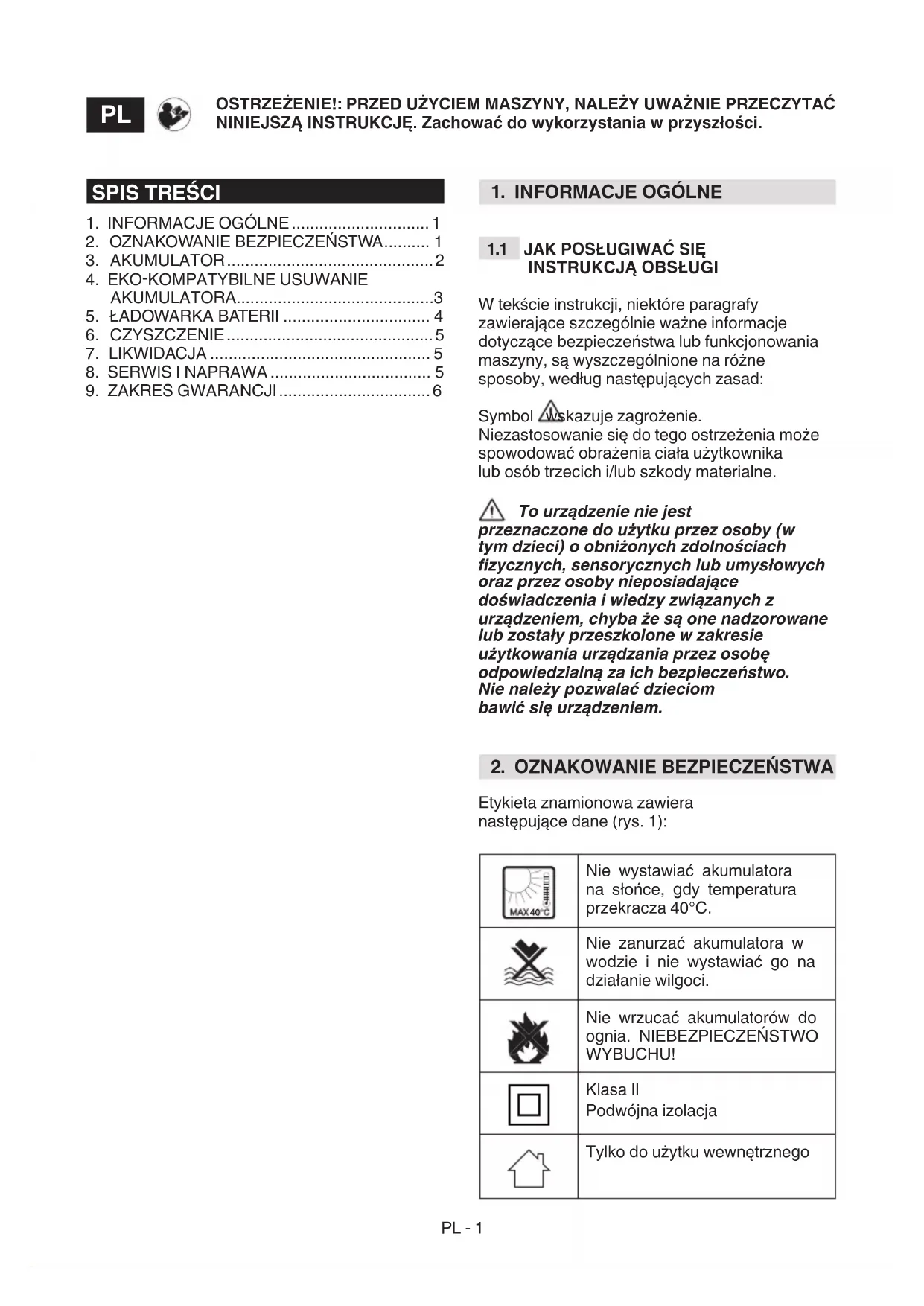

INSTRUKCJA OBSŁUGI EC 430 F STIGA

OSTRZEŻENIE: przed użyciem maszyny, należy uważnie przeczytać niniejszą instrukcję.

W tekście instrukcji, niektóre paragrafy zawierające szczególnie ważne informacje dotyczące bezpieczeństwa lub funkcjonowania maszyny, są wyszczególnione na różne sposoby, według następujących zasad: Symbol wskazuje zagrożenie. Niezastosowanie się do tego ostrzeżenia może spowodować obrażenia ciała użytkownika lub osób trzecich i/lub szkody materialne. To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o obniżonych zdolnościach zycznych, sensorycznych lub umysłowych oraz przez osoby nieposiadające doświadczenia i wiedzy związanych z urządzeniem, chyba że są one nadzorowane lub zostały przeszkolone w zakresie użytkowania urządzania przez osobę odpowiedzialną za ich bezpieczeństwo. Nie należy pozwalać dzieciom bawić się urządzeniem.

2. OZNAKOWANIE BEZPIECZEŃSTWA

Etykieta znamionowa zawiera następujące dane (rys. 1):

Nie wystawiać akumulatora na słońce, gdy temperatura przekracza 40°C. Nie zanurzać akumulatora w wodzie i nie wystawiać go na działanie wilgoci. Nie wrzucać akumulatorów do ognia. NIEBEZPIECZEŃSTWO WYBUCHU! Klasa II Podwójna izolacja Tylko do użytku wewnętrznego OSTRZEŻENIE!: PRZED UŻYCIEM MASZYNY, NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ. Zachować do wykorzystania w przyszłości.

Przed ładowaniem przeczytać instrukcje. T5A/250V Bezpiecznik T3.15A/250V Bezpiecznik Znak zgodności CE Nie wyrzucać produktu razem z odpadami domowymi.

SPECYFIKACJA BT 520 Li 48, BT 720 Li 48 Akumulator: Max. 48V, 86,4 Wh Napięcie ogniwa: 3,6V ; Liczba ogniw:12 Czas ładowania: 90 min. (przy użyciu ładowarki CG 500 Li 48, CGD 500 Li 48, CG 700 Li 48, CGD 700 Li 48) Czas ładowania: 50 min. (przy użyciu ładowarki CGF 500 Li 48, CGF 700 Li 48, CGDF Li 48) BT 520/1 Li 48, BT 720/1 Li 48 Akumulator: Max. 48V, 88,8 Wh Napięcie ogniwa: 3,7V ; Liczba ogniw:12 Czas ładowania: 90 min. (przy użyciu ładowarki CG 500 Li 48, CGD 500 Li 48, CG 700 Li 48, CGD 700 Li 48) Czas ładowania: 50 min. (przy użyciu ładowarki CGF 500 Li 48, CGF 700 Li 48, CGDF Li 48) BT 540 Li 48, BT 740 Li 48 Akumulator: Max. 48V, 172,8 Wh Napięcie ogniwa: 3,6V ; Liczba ogniw: 24 Czas ładowania: 180 min. (przy użyciu ładowarki CG 500 Li 48, CGD 500 Li 48, CG 700 Li 48, CGD 700 Li 48) Czas ładowania: 110 min. (przy użyciu ładowarki CGF 500 Li 48, CGF 700 Li 48, CGDF Li 48) BT 540/1 Li 48, BT 740/1 Li 48 Akumulator: Max. 48V, 177,6 Wh Napięcie ogniwa: 3,7V ; Liczba ogniw: 24 Czas ładowania: 180 min. (przy użyciu ładowarki CG 500 Li 48, CGD 500 Li 48, CG 700 Li 48, CGD 700 Li 48) Czas ładowania: 110 min. (przy użyciu ładowarki CGF 500 Li 48, CGF 700 Li 48, CGDF Li 48) BT 550 Li 48, BT 750 Li 48 Akumulator: Max. 48V, 216 Wh Napięcie ogniwa: 3,6V ; Liczba ogniw: 24 Czas ładowania: 220 min. (przy użyciu ładowarki CG 500 Li 48, CGD 500 Li 48, CG 700 Li 48, CGD 700 Li 48) Czas ładowania: 120 min. (przy użyciu ładowarki CGF 500 Li 48, CGF 700 Li 48, CGDF Li 48) BT 550/1 Li 48, BT 750/1 Li 48 Akumulator: Max. 48V, 222 Wh Napięcie ogniwa: 3,7V ; Liczba ogniw: 24 Czas ładowania: 220 min. (przy użyciu ładowarki CG 500 Li 48, CGD 500 Li 48, CG 700 Li 48, CGD 700 Li 48) Czas ładowania: 120 min. (przy użyciu ładowarki CGF 500 Li 48, CGF 700 Li 48, CGDF Li 48) BT 775 Li 48 Akumulator: Max. 48V, 324 Wh Napięcie ogniwa: 3,6V ; Liczba ogniw: 24 Czas ładowania: 330 min. (przy użyciu ładowarki CG 500 Li 48, CGD 500 Li 48, CG 700 Li 48, CGD 700 Li 48) Czas ładowania: 180 min. (przy użyciu ładowarki CGF 500 Li 48, CGF 700 Li 48, CGDF Li 48) BT 775/1 Li 48 Akumulator: Max. 48V, 333 Wh Napięcie ogniwa: 3,7V ; Liczba ogniw: 24 Czas ładowania: 330 min. (przy użyciu ładowarki CG 500 Li 48, CGD 500 Li 48, CG 700 Li 48, CGD 700 Li 48) Czas ładowania: 180 min. (przy użyciu ładowarki CGF 500 Li 48, CGF 700 Li 48, CGDF Li 48) W celu użytkowania, konserwacji i przechowywania akumulatora, należy koniecznie przeczytać i zrozumieć wskazówki zawarte w niniejszej instrukcji. Aby uniknąć poważnych obrażeń, ryzyka pożaru, wybuchów i niebezpieczeństwa porażenia prądem i wyładowań elektrycznych:

• NIE sondować ładowarki za pomocą materiałów przewodzących. Zaciski ładujące wytrzymują napięcie 120 V.

• W razie pęknięcia lub uszkodzenia obudowy zespołu akumulatora, NIE należy go wkładać do ładowarki. Wymienić na nowy zespół akumulatora.

• NIE ładować zespołów akumulatora innym rodzajem ładowarki.PL - 3

• NIE zezwalać na przedostanie się płynu do wnętrza ładowarki.

• NIE używać ładowarki do celów innych niż wskazane w niniejszej instrukcji.

• NIE próbować zwierać zacisków zespołu akumulatora. Jeśli substancje chemiczne znajdujące się w akumulatorze wejdą w kontakt z oczami, należy natychmiast płukać czystą wodą przez co najmniej 15 minut. Skontaktować się natychmiast z lekarzem. Nie ładować zespołu akumulatora w deszczu lub w wilgotnym otoczeniu. Nie zanurzać narzędzia, zespołu akumulatora ani ładowarki w wodzie ani innych płynach.

• Nie dopuść do przegrzania się zespołu akumulatora lub ładowarki. Jeśli są gorące, należy umożliwić ich ochłodzenie. Ładować wyłącznie w temperaturze pokojowej.

• Nie zakrywać kratek wentylacyjnych w górnej części ładowarki. Nie umieszczać ładowarki na miękkiej powierzchni, na przykład na kocu lub poduszce. Utrzymywać w czystości kratki wentylacyjne ładowarki.

• Zapobiegać przedostawaniu się do komory ładowarki niewielkich metalowych przedmiotów lub takich materiałów, jak wełna stalowa, folia aluminiowa lub inne obce cząsteczki.

• Przed przystąpieniem do czyszczenia ładowarki lub gdy wewnątrz nie jest obecny zespół akumulatora, należy ją odłączyć od zasilania.

• NIE wystawiać zespołu akumulatora na działanie światła słonecznego lub ciepłego otoczenia. Przechowywać go zawsze w normalnej temperaturze pokojowej.

• NIE podłączać dwóch ładowarek równocześnie.

• Jeśli akumulator nie jest ładowany przez dłuższy okres czasu, należy go zawsze przechowywać w cieniu, w chłodnym i suchym miejscu.

• Ładować akumulator przez 2 godziny co 2 miesiące.

• W razie zbyt częstego użycia lub w skrajnych temperaturach, ogniwa zespołu akumulatora mogą być narażone na niewielkie wycieki.

• W razie pęknięcia zewnętrznej uszczelki i zetknięcia się substancji chemicznych zawartych w akumulatorze ze skórą: – natychmiast przemyć mydłem i wodą. – zneutralizować sokiem z cytryny, octem lub innymi lekkimi kwasami.

• Jeśli substancje chemiczne zawarte w akumulatorze zetkną się z oczami, należy postępować zgodnie z instrukcjami powyżej i zwrócić się o pomoc lekarską.

• Przed użyciem należy sprawdzić, czy napięcie wyjściowe i prąd ładowarki akumulatora nadają się do ładowania zespołu akumulatora.

• Jeśli polaryzacja wyjściowa nie jest zgodna z polaryzacją ładowania, NIE należy używać ładowarki.

• Tylko do użytku wewnętrznego.

• Pod żadnym pozorem NIE otwierać pokrywy. Jeśli pokrywa jest uszkodzona, NIE można używać ładowarki.

• NIE ładować akumulatorów, które nie nadają się do ponownego naładowania.

KONTROLA POJEMNOŚCI AKUMULATORA

Nacisnąć przycisk wskazujący pojemność akumulatora (1). Światła (2) zaświecą się zgodnie z poziomem naładowania akumulatora. Patrz następujący schemat:

Światła Pojemność 4 zielone światła Akumulator jest całkowicie naładowany 3 zielone światła Akumulator jest naładowany w 70% 2 zielone światła Akumulator jest naładowany w 45% 1 zielone światło Akumulator jest naładowany w 10% i wymaga natychmiastowego naładowania Światła są zgaszone Naładowanie akumulatora wynosi mniej niż 10% i akumulator wymaga natychmiastowego naładowania. W razie zadziałania zabezpieczenia przed zbyt wysoką lub zbyt niską temperaturą lub w przypadku awarii akumulatora zaświeci się ikona „Uwaga”.

1. NIE demontować akumulatora.

2. Przechowywać poza zasięgiem dzieci.PL - 4

3. NIE wystawiać akumulatora na działanie

słodkiej lub słonej wody, przechowywać akumulator w suchym i chłodnym miejscu.

4. NIE umieszczać akumulatora w zbyt

gorących miejscach, na przykład w pobliżu ognia, grzejnika, itp.

5. NIE zamieniać ujemnych i dodatnich

zacisków akumulatora.

6. NIE podłączać dodatniego i ujemnego

zacisku akumulatora przy użyciu metalowych przedmiotów.

7. NIE uderzać, nie tłuc ani nie

stawać na akumulator.

8. NIE wykonywać czynności spawalniczych

akumulatora, nie dziurawić go gwoździami lub innymi ostrymi przedmiotami.

9. W razie zetknięcia się substancji

chemicznych z oczami, nie należy pocierać oczu i należy je dokładnie spłukać wodą.

10. Przerwać użycie akumulatora, jeśli

wydziela on nietypowe zapachy, przegrzewa się lub zmienia kolor/ kształt i przyjmuje dziwny wygląd.

11. W celu ograniczenia ryzyka, jeśli

przewód zasilający tego narzędzia jest uszkodzony, musi zostać wymieniony przez producenta lub jego agenta lub osobę posiadającą odpowiednie kwalikacje.

USUWANIE AKUMULATORA We wnętrzu zespołu akumulatora znajdują się następujące materiały toksyczne i korozyjne : jony litu są toksycznym materiałem. Aby zapobiec zanieczyszczeniu środowiska, należy odpowiednio utylizować wszelkie materiały toksyczne. Przed utylizacją uszkodzonych lub zepsutych akumulatorów litowo-jonowych należy się skontaktować się z miejscowym biurem do spraw utylizacji odpadów lub miejscowym biurem do spraw ochrony środowiska w celu uzyskania szczegółowych informacji i instrukcji. Przekazać akumulatory do certykowanego centrum recyklingu i/ lub utylizacji materiałów z jonami litu. W razie pęknięcia lub uszkodzenia zespołu akumulatora, z wyciekiem substancji chemicznych lub bez wycieku, nie należy ładować ani używać akumulatora. Należy go przekazać do likwidacji i wymienić na nowy zespół akumulatora. NIE PRZEPROWADZAĆ SAMODZIELNYCH NAPRAW! Aby uniknąć nieszczęśliwych wypadków i ryzyka pożaru, wybuchów lub porażeń elektrycznych i szkód środowiskowych: – Zabezpieczyć zaciski akumulatora odporną taśmą samoprzylepną. – NIE próbować zdejmować lub uszkadzać jakiejkolwiek części zespołu akumulatora. – NIE próbować otwierać zespołu akumulatora. Elektrolity uwalniane w przypadku ewentualnych wycieków substancji chemicznych z zespołu akumulatora mają działanie korozyjne i toksyczne. Zapewnić, by substancje chemiczne NIE stykały się z oczami, skórą, a przede wszystkim ich nie połykać. – NIE wyrzucać akumulatorów do odpadów domowych. – NIE palić. – NIE umieszczać akumulatorów w miejscach, w których mogłyby się one stać częścią składowiska odpadów miejscowych lub komunalnych. – Przekazać je do autoryzowanego centrum recyklingu.

5. ŁADOWARKA BATERII

SPECYFIKACJA CG 500 Li 48, CG 700 Li 48 Wejście: 220-240V ~ 50 Hz Wyjście: 48 V (Nominalne) 1,5A CGF 500 Li 48, CGF 700 Li 48 Wejście: 220-240V ~ 50 Hz Wyjście: 48V (Nominalne) 3A CGD 500 Li 48, CGD 700 Li 48 Wejście: 220-240V ~ 50 Hz Wyjście 1: 48 V (Nominalne) 1,5A Wyjście 2: 48 V (Nominalne) 1,5A CGDF Li 48 Wejście: 220-240V ~ 50 Hz Wyjście 1: 48 V (Nominalne) 3A Wyjście 2: 48 V (Nominalne) 3A

• Nie narażać urządzenia na kapanie lub rozpylanie i nie ustawiać nad nim pojemników z płynem, takich jak na przykład wazony.

• Ładowarka akumulatorów z jonami litu. Inne rodzaje akumulatorów mogą wybuchnąć i spowodować obrażenia ciała oraz szkody materialne.

• Ładować wyłącznie akumulatory.PL - 5

• Podczas ładowania, dioda świeci migającym światłem zielonym, a po zakończeniu ładowania świeci stałym światłem zielonym.

• Nie wymieniać elastycznego, zewnętrznego kabla transformatora; w razie szkodzenia kabla należy zutylizować cały transformator.

• Odłączenie od napięcia sieciowego następuje przez pociągnięcie z gniazda sieciowego.

• Gniazdo musi się znajdować w pobliżu maszyny i musi być łatwo dostępne. PROCEDURA ŁADOWANIA UWAGA   Akumulator nie jest wysyłany w pełni  naładowany.  Aby zapewnić maksymalny czas  pracy, zaleca się naładowanie go przed użyciem.  Akumulator litowo-jonowy nie tworzy pamięci i  można go doładować w dowolnym momencie.

Podłączyć ładowarkę do gniazdka elektrycznego

2. Włożyć akumulator (1) do ładowarki (2).

Jest to ładowarka diagnostyczna. Diody ładowarki (3) zaświecą się w określonej kolejności, informując o bieżącym stanie naładowania akumulatora. CG 500 Li 48 - CGF 500 Li 48- CGD 500 Li 48 CG 700 Li 48 - CGF 700 Li 48- CGD 700 Li 48 - CGDF Li 48

Ładowanie akumulatora ☼ Zielona migająca Całkowicie naładowany ● Zielona Przegrzana bateria: (wyjąć na około 30 minut, aby ochłodzić) ● Czerwona Brak akumulatora ○ Zgaszona Akumulator uszkodzony: (wyjąć akumulator i wymienić go na nowy) ☼ Czerwona migająca KONTROLA ŁADOWARKI Jeśli zespół akumulatora nie ładuje się prawidłowo:

• Sprawdzić prąd wyjściowy za pomocą innego narzędzia. Upewnić się, że gniazdo nie jest odizolowane.

• Sprawdzić, czy styki ładowarki nie zostały zwarte z powodu obecności zanieczyszczeń lub innych materiałów. Jeśli do ładowarki wkładany jest gorący lub przegrzany akumulator, światło wskaźnika ŁADOWANIA na ładowarce może zacząć świecić CZERWONYM światłem. W takiej sytuacji należy umożliwić ochłodzenie akumulatora poza ładowarką przez 30 minut UWAGA   Jeśli akumulator i ładowarka  nie będą używane przez dłuższy okres  czasu, należy wyjąć akumulator z  ładowarki i odłączyć gniazdo AC.

DOKŁADNIE PRZESTRZEGAĆ

NINIEJSZEJ INSTRUKCJI .

• Przed rozpoczęciem użytkowania ładowarki sprawdzić napięcie dostępne w każdym Kraju.

Aby uniknąć ryzyka pożaru, porażenia prądem lub wyładowań elektrycznych:

• Nie przecierać akumulatora lub ładowarki wilgotnymi ściereczkami lub środkami czyszczącymi.

• Przed przystąpieniem do czyszczenia, inspekcji lub konserwacji urządzenia należy zawsze wyjąć zespół akumulatora.PL - 6 Wyczyścić zewnętrzną część ładowarki suchą i miękką ściereczką. Nie płukać przy użyciu pomp i nie czyścić wodą.

Nie wyrzucać urządzeń elektrycznych wraz z odpadami domowymi. Zgodnie z Dyrektywą Europejską 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej wykonawstwa zgodnie z przepisami krajowymi, zużyte urządzenia elektryczne muszą być zbierane oddzielnie, w celu ich ponownego zastosowania w sposób eko- kompatybilny. Jeżeli urządzenia elektryczne są usuwane na składowisku odpadów lub w terenie, szkodliwe substancje mogą dotrzeć do wód gruntowych i wejść do łańcucha pokarmowego, powodując zagrożenie dla zdrowia ludzkiego i dobrego samopoczucia. Aby uzyskać więcej szczegółowych informacji na temat utylizacji tego produktu, należy się zwrócić do organu odpowiedzialnego za utylizację odpadów z gospodarstw domowych lub do Państwa sprzedawcy. Pod koniec okresu użytkowania, w trosce o środowisko naturalne, dokonać utylizacji akumulatora. Akumulator zawiera materiał, który jest niebezpieczny dla osób i otoczenia. Akumulator powinien być poddany utylizacji w wyspecjalizowanym punkcie, który zajmuje się recyklingiem akumulatorów litowo-jonowych. Dzięki selektywnej zbiórce zużytych produktów i opakowań możliwy jest recykling i ponowne wykorzystanie materiałów. Ponowne wykorzystanie materiałów pochodzących z recyklingu chroni środowisko naturalne i zmniejsza popyt na surowce.

Niniejsza instrukcja zawiera wszelkie niezbędne informacje potrzebne do właściwego posługiwania się maszyną i poprawnego wykonania podstawowych czynności z zakresu konserwacji dokonywanych przez samego użytkownika. Wszystkie czynności regulacyjne i konserwacyjne nieopisane w niniejszej instrukcji powinny być wykonane przez Państwa sprzedawcę lub w autoryzowanym punkcie serwisowym, który dysponuje wiedzą i sprzętem umożliwiającym właściwe wykonanie czynności konserwacyjnych przy zapewnieniu odpowiedniego stopnia bezpieczeństwa i zachowaniu pierwotnych cech urządzenia. Czynności wykonane przez nieodpowiednie struktury lub osoby niekompetentne powodują utratę udzielonych gwarancji oraz zwalniają producenta z jakichkolwiek zobowiązań i z odpowiedzialności prawnej.

• Naprawy i serwis gwarancyjny mogą być przeprowadzane jedynie przez autoryzowane centra serwisowe.

• Oryginalne części zamienne dostarczane są przez warsztaty serwisowe i autoryzowanych sprzedawców.

• Części zamienne i oryginalne akcesoria zostały opracowane specjalnie do maszyn.

• Nie dopuszcza się użycia nieoryginalnych części zamiennych i akcesoriów; użycie nieoryginalnych części zamiennych i akcesoriów wpływa negatywnie na bezpieczeństwo maszyny i zwalnia Producenta z wszelkich zobowiązań lub odpowiedzialności. Zaleca się przekazywanie maszyny raz w roku do autoryzowanego warsztatu serwisowego w celu konserwacji, udzielenia pomocy technicznej i kontroli urządzeń zabezpieczających.

Postanowienia gwarancyjne dotyczą wyłącznie konsumentów, tj. nieprofesjonalnych operatorów. Gwarancja obejmuje wszystkie wady materiałów i wykonania, stwierdzone w okresie gwarancyjnym przez sprzedawcę lub autoryzowane centrum serwisowe. Wykonanie gwarancji ogranicza się do naprawy lub wymiany części uznanych za wadliwe. Zaleca się, aby raz w roku skontrolować działanie maszyny w autoryzowanym centrum serwisowym w celu jej konserwacji, napraw serwisowych i kontroli urządzeń zabezpieczających. Wykonanie gwarancji jest uzależnione od regularnej konserwacji maszyny. Użytkownik powinien dokładnie przestrzegać instrukcji podanych w załączonej dokumentacji. Gwarancja nie obejmuje uszkodzeń spowodowanych w wyniku:

• Niezapoznania się użytkowników z załączoną dokumentacją (Instrukcje użytkownika i wskazówki).

• Użytkowania profesjonalnego

• Nieuwagi, zaniedbaniaPL - 7

• Przyczyny zewnętrznej (wyładowania atmosferyczne, uderzenia, obecność ciał obcych wewnątrz maszyny) lub wypadku

• Nieprawidłowego lub niedozwolonego użytkowania i montażu maszyny

• Nieodpowiedniej konserwacji

• Używania nieoryginalnych części zamiennych (dopasowane części)

• Używania akcesoriów niedostarczonych lub niezatwierdzonych przez producenta. Gwarancja nie obejmuje:

• Czynności konserwacji zwyczajnej/ nadzwyczajnej (opisanych w instrukcji obsługi).

• Naturalnego zużycia części eksploatacyjnych, takich jak paski napędowe, urządzenia tnące, reektory, koła, śruby bezpieczeństwa i przewody.

• Estetycznego pogorszenia wyglądu maszyny na skutek jej użytkowania

• Substancji, oleju, benzyny, smaru

• Wsporników urządzeń tnących

• Wszelkich dodatkowych kosztów związanych z aktywacją gwarancji, takich jak przemieszczenie jej do użytkownika, przewóz maszyny do sprzedawcy detalicznego, wynajem sprzętu zastępczego lub wykonanie połączeń telefonicznych do rmy zewnętrznej w celu przeprowadzenia wszystkich prac konserwacyjnych. Użytkownik podlega przepisom prawa danego kraju. Niniejsza gwarancja w żaden sposób nie ogranicza praw, które przysługują kupującemu w ramach tych przepisów.PT - 1

Deklaracja zgodności WE (Dyrektywa niskonapięciowa (LVD) 2014/35/UE, Załącznik II, część A) 1. Spółka 2. Oświadcza na własną odpowiedzialność, że maszyna: ładowarka akumulatorów a) Typ / Model podstawowy b) Miesiąc / Rok produkcji c) Numer seryjny 3. Spełnia podstawowe wymogi następujących Dyrektyw: 4. Odniesienie do Norm zharmonizowanych n) Osoba upoważniona do zredagowania Dokumentacji technicznej: o) Miejscowość i data

n) Osoba autorizovaná pro vytvoření Technického spisu: o) Místo a Datum PL ( Tłumaczenie instrukcji oryginalnej)

Deklaracja zgodności WE (Dyrektywa niskonapięciowa (LVD) 2014/35/UE, Załącznik II, część A)

2. Oświadcza na własną odpowiedzialność, że

maszyna: ładowarka akumulatorów a) Typ / Model podstawowy b) Miesiąc / Rok produkcji c) Numer seryjny

3. Spełnia podstawowe wymogi

następujących Dyrektyw:

4. Odniesienie do Norm zharmonizowanych

n) Osoba upoważniona do zredagowania Dokumentacji technicznej: o) Miejscowość i data
