EC 430 F - Polnilec baterij STIGA - Brezplačna navodila za uporabo
Brezplačno poiščite navodila za napravo EC 430 F STIGA v formatu PDF.
| Vrsta izdelka | Polnilnik baterij |
| Znamka | STIGA |
| Model | EC 430 F |
| Napajanje | 220-240 V ~ 50 Hz |
| Nazivna izhodna napetost | 48 V |
| Izhodni tok | Do 3 A (odvisno od različice) |
| Združljiva vrsta baterije | Litij-ionska STIGA 48 V (BT 520 Li 48, BT 720 Li 48, itd.) |
| LED indikatorji | Utripajoča zelena (polnjenje), stalna zelena (napolnjeno), rdeča (pregrevanje), utripajoča rdeča (napaka) |
| Toplotna zaščita | Da, izklop ob pregrevanju |
| Dvojna izolacija | Da (razred II) |
| Uporaba | Samo v zaprtih prostorih |
| Priporočena temperatura polnjenja | Sobna temperatura (ne polnite pod 0 °C ali nad 40 °C) |
| Funkcije | Polnjenje z diagnostiko, samodejni izklop, zaščita pred kratkim stikom |
| Vzdrževanje | Čistite s suho in mehko krpo. Ne uporabljajte vode. |
| Varnost | Ne odpirajte, ne izpostavljajte vodi, ne uporabljajte zunaj |
| Garancija | Garancija proizvajalca na napake materiala in izdelave |
| Teža (ocena) | Približno 0,5 kg |
| Dimenzije (ocena) | Približno 15 x 10 x 5 cm |
Pogosto zastavljena vprašanja - EC 430 F STIGA
Vprašanja uporabnikov o EC 430 F STIGA
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Polnilec baterij v formatu PDF brezplačno! Poiščite svoja navodila EC 430 F - STIGA in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. EC 430 F znamke STIGA.
NAVODILA ZA UPORABO EC 430 F STIGA
Nekateri odstavki v priročniku vsebujejo informacije, ki so posebno pomembne za varnost ali za delovanje naprave; ti odstavki so označeni na poseben način po naslednjem kriteriju:
Znak opozarja na nevarnost. Nespoštovanje opozorila lahko povzroči poškodbe upravljavca ali tretjih oseb in/ali škodo na stvareh.
Ta naprava ni zasnovana, da bi jo uporabljale osebe (vključno z otroki) z zmanjšanimi fizičnimi, zaznavnimi ali duševnimi sposobnostmi oziroma brez izkušenj ali potrebnih znanj, razen će jih oseba, ki je odgovorna za njihovo varnost, ne nadzira pri delu ali seznani z uporabo naprave. Bodite pozorni na otroke in preprečite, da bi se igrali z napravo.
2. VARNOSTNI OPOZORILNI ZNAKI
Identifikacijska etiketa vsebuje naslednje podatke (slika 1):
 | Akumulatorja ne izpostavljajte soncu, ko je temperatura višja od 40°C. |
 | Akumulatorja ne dajajte v vodo in ga ne izpostavljajte vlagi. |
 | Akumulatorjev ne odvrzite na ogenj. NEVARNOST EKSPLOZIJE! |
 | Razred II Dvojna izolacija |
 | Samo za notranjo uporabo |
 | Pred polnjenjem preberite navodila. |
 | Varovalka |
 | Varovalka |
 | Znak skladnosti CE |
 | Ne odvrzite med gospodinjske odpadke. |
3. AKUMULATOR
TEHNIČNE SPECIFIKACIJE
BT 520 Li 48, BT 720 Li 48
Akumulator: 48 V max., 86,4 Wh
Napetost ene celice: 3,6 V; Število celic: 12
Trajanje polnjenja: 90 min.
(pri uporabi polnilnika CG 500 Li 48, CGD 500 Li
Za pravilno uporabo, vzdrževanje in skladiščenje akumulatorja je nujno prebrati in razumeti
Za preprečevanje hudih nesreč,
nevarnosti požarov in eksplozij ter
električnih udarov in oblokov:
- Polnilnika NE preizkušajte s prevodnimi materiali. Terminali za polnjenje prenesejo napetost 120 V.
- Če je vsebnik akumulatorskega sklopa zlomljen ali poškodovan, ga ne vstavljajte v polnilnik. Zamenjajte ga z novim akumulatorskim sklopom.
- Teh akumulatorskih sklopov NE polnite z drugačnim tipom polnilnika.
- NE dovolite, da bi kakšna tekočina prodrla v notranjost polnilnika.
- Polnilnika NE uporabljajte za drugačne namene

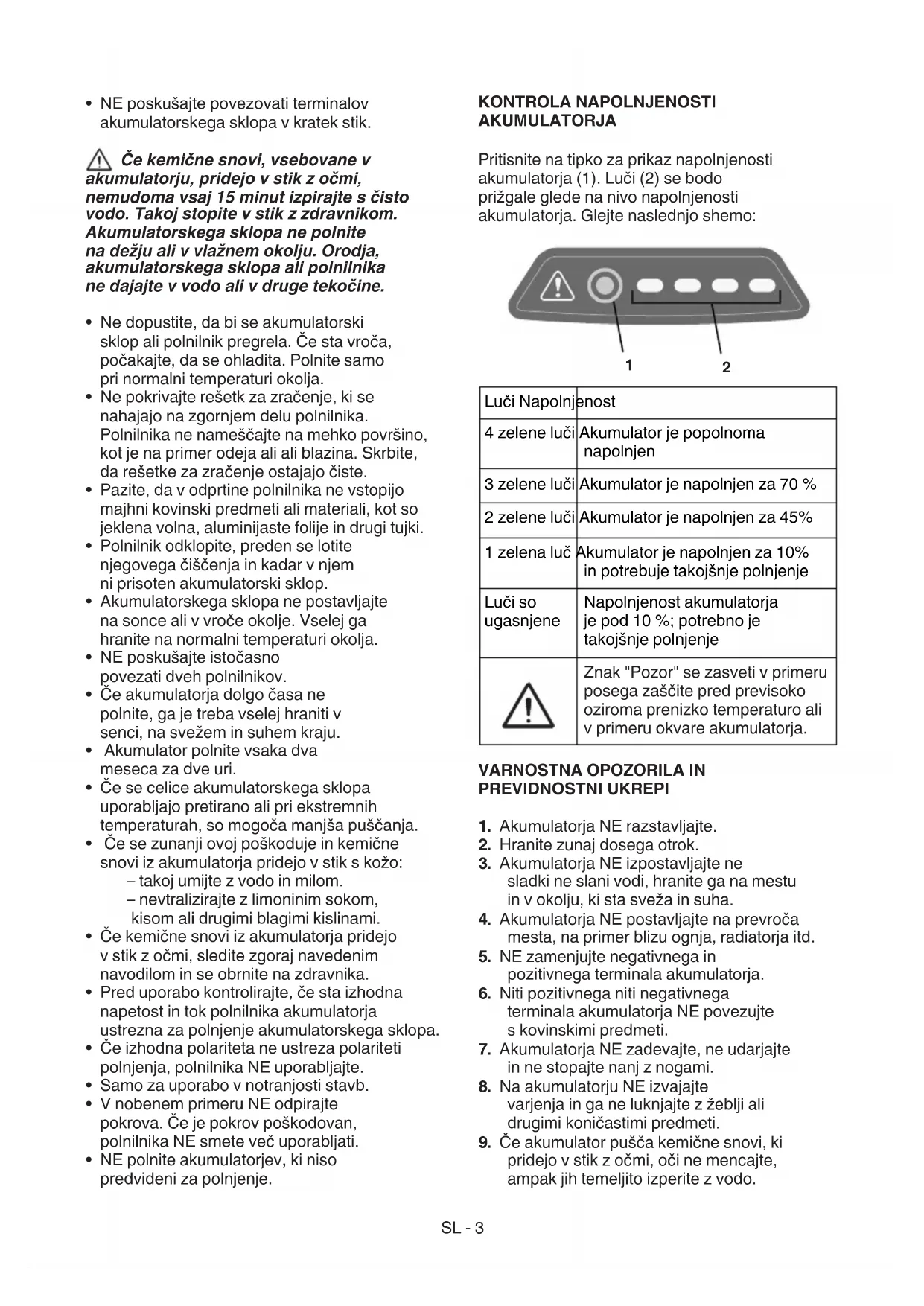

- NE poskušajte povezovati terminalov akumulatorskega sklopa v kratek stik.
Če kemične snovi, vsebovane v akumulatorju, pridejo v stik z očmi, nemudoma vsaj 15 minut izpirajte s čisto vodo. Takoj stopite v stik z zdravnikom. Akumulatorskega sklopa ne polnite na dežju ali v vlažnem okolju. Orodja, akumulatorskega sklopa ali polnilnika ne dajajte v vodo ali v druge tekočine.
- Ne dopustite, da bi se akumulatorski sklop ali polnilnik pregrela. Če sta vroča, počakajte, da se ohladita. Polnite samo pri normalni temperaturi okolja.
- Ne pokrivajte rešetk za zračenje, ki se nahajajo na zgornjem delu polnilnika. Polnilnika ne nameščajte na mehko površino, kot je na primer odeja ali ali blazina. Skrbite, da rešetke za zračenje ostajajo čiste.
- Pazite, da v odprtine polnilnika ne vstopijo majhni kovinski predmeti ali materiali, kot so jeklena volna, aluminijaste folije in drugi tujki.
- Polnilnik odklopite, preden se lotite njegovega čiščenja in kadar v njem ni prisoten akumulatorski sklop.
- Akumulatorskega sklopa ne postavljajte na sonce ali v vroče okolje. Vselej ga hranite na normalni temperaturi okolja.
- NE poskušajte istočasno povezati dveh polnilnikov.
- Če akumulatorja dolgo časa ne polnite, ga je treba vselej hraniti v senci, na svežem in suhem kraju.
- Akumulator polnite vsaka dva meseca za dve uri.
- Če se celice akumulatorskega sklopa uporabljajo pretirano ali pri ekstremnih temperaturah, so mogoča manjša puščanja.
- Če se zunanji ovoj poškoduje in kemične snovi iz akumulatorja pridejo v stik s kožo:
- takoj umijte z vodo in milom.
- nevtralizirajte z limoninim sokom, kisom ali drugimi blagimi kislinami.
- Če kemične snovi iz akumulatorja pridejo v stik z očmi, sledite zgoraj navedenim navodilom in se obrnite na zdravnika.
- Pred uporabo kontrolirajte, če sta izhodna napetost in tok polnilnika akumulatorja ustrezna za polnjenje akumulatorskega sklopa.
- Če izhodna polariteta ne ustreza polariteti polnjenja, polnilnika NE uporabljajte.
- Samo za uporabo v notranjosti stavb.
- V nobenem primeru NE odpirajte pokrova. Če je pokrov poškodovan, polnilnika NE smete več uporabljati.
- NE polnite akumulatorjev, ki niso predvideni za polnjenje.
KONTROLA NAPOLNJENOSTI AKUMULATORJA
Pritisnite na tipko za prikaz napolnjenosti akumulatorja (1). Luči (2) se bodo prižgale glede na nivo napolnjenosti akumulatorja. Glejte naslednjo shemo:
| Luči Napolnjenost | |
| 4 zelene luči | Akumulator je popolnoma napolnjen |
| 3 zelene luči | Akumulator je napolnjen za 70 % |
| 2 zelene luči | Akumulator je napolnjen za 45% |
| 1 zelena luč | Akumulator je napolnjen za 10% in potrebuje takojšnje polnjenje |
| Luči so ugasnjene | Napolnjenost akumulatorja je pod 10 %; potrebno je takojšnje polnjenje |
 | Znak "Pozor" se zasveti v primeru posega zaščite pred previsoko oziroma preniko temperaturo ali v primeru okvare akumulatorja. |
VARNOSTNA OPOZORILA IN PREVIDNOSTNI UKREPI
- Akumulatorja NE razstavljajte.
- Hranite zunaj dosega otrok.
- Akumulatorja NE izpostavljajte ne sladki ne slani vodi, hranite ga na mestu in v okolju, ki sta sveža in suha.
- Akumulatorja NE postavljajte na prevroča mesta, na primer blizu ognja, radiatorja itd.
- NE zamenjujte negativnega in pozitivnega terminala akumulatorja.
- Niti pozitivnega niti negativnega terminala akumulatorja NE povezujte s kovinskimi predmeti.
- Akumulatorja NE zadevajte, ne udarjajte in ne stopajte nanj z nogami.
- Na akumulatorju NE izvajajte varjenja in ga ne luknjajte z žeblji ali drugimi koničastimi predmeti.
-
Če akumulator pušča kemične snovi, ki pridejo v stik z očmi, oči ne mencajte, ampak jih temeljito izperite z vodo.
-
Prekinite z uporabo akumulatorja, če oddaja neobičajen vonj, če se pretirano segreje ali spremeni barvo/obliko oziroma dobi neobičajen videz.
- Če je napajalni kabel tega orodja poškodovan, ga mora zamenjati proizvajalec ali njegov serviser ali oseba s specifično usposobljenostjo, da se omeji vsakršno tveganje.
4. ODSTRANITEV AKUMULATORJA NA EKOLOŠKO KOMPATIBILEN NAČIN
V notranjosti akumulatorskega sklopa, ki se uporablja s tem orodjem, se nahajajo naslednji strupeni in korozivni materiali: litijevi ioni so strupen material.
⚠ Vsi strupeni materiali morajo biti odstranjeni na ustrezen način, da se prepreči onesnaževanje okolja. Pred odstranitvijo poškodovanih ali okvarjenih litij-ionskih akumulatorskih sklopov se obrnite na lokalno službo za odstranjevanje odpadkov ali na lokalno ustanovo za varovanje okolja, da pridobite morebitne specifične informacije in navodila. Akumulatorje predajte zbirališču za reciklažo in/ali odstranjevanje, ki je certificirano za ravnanje z litij-ionskimi materiali.
Če se akumulatorski sklop poškoduje ali zlomi – bodisi da pušča kemične snovi ali ne – ga ne polnite in ne uporabljajte. Poskrbite za njegovo odstranitev in ga zamenjajte z novim akumulatorskim sklopom.
NE POSKUŠAJTE GA POPRAVLJATI! Za preprečitev nesreč, nevarnosti požarov, eksplozij, električnih udarov ter za preprečitev okoljske škode:
– Terminale akumulatorja ovijte z vzdržljivim lepilnim trakom.
– NE poskušajte odstraniti niti uničiti nobenega dela akumulatorskega sklopa.
– Akumulatorskega sklopa NE poskušajte odpirati.
Elektroliti, ki se sproščajo ob morebitnem puščanju kemičnih snovi iz akumulatorskega sklopa, so korozivni in strupeni. Pazite, da kemične snovi NE pridejo v stik z očmi in kožo, in še posebno, da jih ne zaužijete.
– Akumulatorjev ne odvrzite v gospodinjske odpadke.
- NE zažigajte.
– Akumulatorjev ne postavljajte na mesta, kjer bi lahko postali del krajevnega odlagališča smeti ali trdnih gospodinjskih odpadkov. – Izročite jih pooblaščenem centru za odstranjevanje odpadkov.
5. POLNILNIK AKUMULATORJA
TEHNIČNE SPECIFIKACIJE
CG 500 Li 48, CG 700 Li 48
Vhod: 220–240 V \~ 50 Hz
Izhod: 48 V (nazivno) =1,5 A
CGF 500 Li 48, CGF 700 Li 48
Vhod: 220–240 V \~ 50 Hz
Izhod: 48V (nazivno) =3A
CGD 500 Li 48, CGD 700 Li 48
Vhod: 220–240 V \~ 50 Hz
Izhod 1: 48 V (nazivno) =1,5 A
Izhod 2: 48 V (nazivno) =1,5 A
CGDF Li 48
Vhod: 220–240 V \~ 50 Hz
Izhod 1: 48 V (nazivno) =3A
Izhod 2: 48 V (nazivno) =3A
- Aparata ne smete izpostavljati kapljanju ali pršenju; nad aparat tudi ne smete postavljati posod s tekočinami, na primer vaz.
- Polnilnik je namenjen litij-ionskim akumulatorjem z možnostjo polnjenja. Druge vrste akumulatorjev bi lahko eksplodirale ter povzročile poškodbe oseb in materialno škodo na stvareh.
- Polnite izključno akumulatorje, za katere je polnjenje predvideno.
- Med polnjenjem LED sijalka utripa z zeleno svetlobo, ko je polnjenje zaključeno pa stalno sveti zeleno.
- Zunanjega prožnega kabla transformatorja ni mogoče zamenjati; će je kabel poškodovan, je treba odstraniti celotni transformator.
- Odklop od električne napeljave se opravi z izvlekom iz vtičnice električnega omrežja.
- Vtičnica se mora nahajati v bližini stroja in mora biti zlahka dostopna.
POSTOPEK POLNJENJA
OPOMBA Akumulator ob pošiljki ni do konca napolnjen. Priporočamo, da ga pred uporabo napolnite, da zagotovite maksimalni čas obratovanja. Litij-ionski akumulator nima spomina in ga je mogoče polniti kadar koli.
-
Polnilnik priključite na AC vtičnico.
-
Akumulatorski sklop (1) vstavite v polnilnik (2).
| CG 500 Li 48 CG 700 Li 48 | CGF 500 Li 48 CGF 700 Li 48 |
| CGD 500 Li 48 CGD 700 Li 48 CGDF Li 48 | |
Ta polnilnik je opremljen z diagnostično funkcijo. LED sijalke polnilnika (3) se bodo zasvetile v specifičnem zaporedju in vas na ta način obvestile o trenutnem stanju akumulatorja.
CG 500 Li 48 - CGF 500 Li 48 - CGD 500 Li 48 CG 700 Li 48 - CGF 700 Li 48 - CGD 700 Li 48 - CGDF Li 48
| OPIS STANJE LED SIJAL-KE | |
| Akumulator se polni ✉ Zelena utripajoča | |
| Popolnoma napolnjen ● Zelena | |
| Akumulator pregret:(izvlecite za okrog 30 min., da se ohladi) | ● Rdeča |
| Akumulator ni prisoten O Ugasnjena | |
| Akumulator je okvarjen:(odstranite ga in ga zamenjajte z novim akumulatorjem) | ✕ Rdeča utripajoča |
KONTROLA POLNILNIKA
Če se akumulatorski sklop ne polni pravilno:
- Kontrolirajte izhodni tok s pomočjo nekega drugega orodja. Preverite, da vtičnica ni izolirana.
- Kontrolirajte, da kontakti polnilnika niso utrpeli kratkega stika zaradi kakšnih drobcev ali drugega materiala.
⚠️ Če je akumulator ob vstavitvi v polnilnik vroč ali pregret, se lahko zgodi, da se LED sijalka indikatorja NAPOLNJENOSTI prižge z rdečo svetlobo. V tem primeru poskrbite, da se bo akumulator okrog 30 minut ohlajal zunaj polnilnika.
OPOMBA Če akumulatorja in polnilnika dalj časa ne boste uporabljali, akumulator izvlecite iz polnilnika in odklopite AC vtičnico.
POMEMBNA VARNOSTNA NAVODILA
- SHRANITE TA NAVODILA NEVARNOST: ZA OMEJITEV NEVARNOSTI POŽARA ALI ELEKTRIČNEGA UDARA JE POMEMBNO, DA POZORNO SLEDITE TEM NAVODILOM.
- Pred uporabo polnilnika se prepričajte o napetosti električne napeljave, ki je na razpolago v vsaki državi.
6. ČIŠČENJE
⚠️ Za preprečitev nevarnosti požara, električnih udarov ali elektrošokov:
- Na akumulatorju in na polnilniku ne uporabljajte vlažnih krp ali detergentov.
- Vselej izvlecite akumulatorski sklop, preden začnete s čiščenjem, pregledovanjem ali izvajanjem vzdrževalnih opravil na orodju.
Zunanjost polnilnika očistite s suho in mehko krpo. Ne izpirajte s črpalkami in ne čistite z vodo.
7. ODSTRANITEV
Električnih aparatov ne odlagajte med gospodinjske odpadke. Na podlagi evropske Direktive 2012/19/ES o električnih in elektronskih odpadkih ter na podlagi njenega izvajanja v skladu z nacionalnimi predpisi je treba izrabljene električne naprave zbirati ločeno, z namenom predelave na ekološko kompatibilen način. Če električne aparate odvržete na odlagališče ali na zemljo, lahko škodljive snovi dosežejo podtalno vodo in pridejo v prehrambno verigo, kar ima negativne posledice za vaše zdravje in dobro počutje. Za podrobnejše informacije o odstranjevanju tega artikla se posvetujte s svojim
prodajalcem ali z ustanovo, ki je pristojna za predelavo gospodinjskih odpadkov.
Li-ion
Akumulatorje je treba ob koncu njihove uporabne dobe odstraniti z ustrezno pozornostjo do okolja. Akumulator vsebuje material, ki je nevaren za vas in za okolje. Odstraniti ga je treba ločeno od drugih odpadkov, v zbirališču, ki sprejema litij- ionske akumulatorje.
Ločeno zbiranje rabljenih proizvodov in embalaže omogoča reciklažo materialov in njihovo ponovno uporabo. Ponovna uporaba recikliranih materialov prispeva k preprečevanju onesnaževanja okolja in znižuje povpraševanje po surovinah.
8. SERVIS IN POPRAVILA
Ta priročnik daje vsa potrebna navodila za upravljanje stroja in za pravilno osnovno vzdrževanje, ki ga lahko opravlja uporabnik. Vse postopke vzdrževanja in naravnavanja, ki niso opisani v tem priročniku, mora opraviti vaš prodajalec ali specializiran servis, ki razpolaga s potrebnim znanjem in opremo za pravilno izvedbo teh del in za ohranjanje originalne varnosti stroja. Zaradi posegov, opravljenih v neprimernih delavnicah ali s strani neusposobljenih oseb, se razveljavi vsakršna oblika garancije in vsakršna odgovornost proizvajalca.
- Izključno pooblaščene servisne delavnice smejo izvajati popravila in vzdrževalna opravila v okviru garancije.
- Originalne nadomestne dele dobite v servisih in pri pooblaščenih prodajalcih.
- Originalni nadomestni deli in originalna oprema so bili izdelani posebej za te stroje.
- Neoriginalni nadomestni deli in dodatna oprema niso dovoljeni. Uporaba neoriginalnih nadomestnih delov in opreme povzroči, da uporaba stroja ni varna, ter odvezuje proizvajalca vsakršne odgovornosti. Priporočamo, da stroj enkrat na leto zaupate pooblaščenemu servisu, da izvede vzdrževalna in servisna opravila ter pregled varnostnih naprav.
9. OBSEG GARANCIJE
Garancijski pogoji so namenjeni samo navadnim uporabnikom, tj. nepoklicnim delavcem.
Garancija krije vse napake, ki se tičejo kakovosti materialov in izdelave ter so bile v garancijskem roku potrjene s strani vašega prodajalca ali specializiranega servisa.
Garancija je omejena na popravilo ali zamenjavo komponente, za katero se ugotovi, da ima napako.
Priporočamo, da stroj enkrat na leto zaupate pooblaščenemu servisu, da izvede vzdrževalna in servisna opravila ter pregled varnostnih naprav.
Pogoj za uveljavljanje garancije je redno vzdrževanje stroja.
Uporabnik mora natančno spoštovati vsa navodila, ki jih vsebuje priložena dokumentacija.
Garancija ne pokriva poškodb, ki so posledica:
- Pomanjkljive seznanitve s spremljajočo dokumentacijo (priročniki z navodili).
• Profesionalne rabe
• Nepozornosti, malomarnosti - Zunanjih vzrokov (strel, trkov, prisotnosti tujkov v notranjosti stroja) ali nesreč
- Nepravilne ali od proizvajalca neodobrene uporabe ali montaže
- Slabega vzdrževanja
- Predelave stroja
- Uporabe neoriginalnih nadomestnih delov (prilagodljivih delov)
- Uporabe opreme, ki je ni dobavil proizvajalec ali je proizvajalec ni odobril.
Poleg tega garancija ne pokriva:
- Opravil rednega/izrednega vzdrževanja (opisanih v priročniku z navodili)
- Normalne obrabe potrošnih materialov, kot so transmisjski jerneni, rezalne naprave, žarometi, kolesa, varnostni vijaki in žice.
- Normalne obrabe
- Slabšanja estetskega videza stroja zaradi njegove rabe
- Snovi, olja, bencina, masti
- Nosilcev rezalnih naprav
- Dodatnih stroškov, ki so morebiti povezani z uveljavitvijo garancije, kot so potni stroški do uporabnika, prevoz stroja do prodajalca, najem opreme za zamenjavo ali naročilo vzdrževalnih del pri zunanjem podjetju.
Uporabnik je zaščiten z ustreznimi zakoni, ki veljajo v njegovi državi. Ta garancija na noben način ne omejuje pravic uporabnika, ki jih določajo zakoni v njegovi državi.
SADRŽAJ
- UOPŠTENO 1
- SIGURNOSNE OZNAKE....1
- BATERIJA....2
- EKOLOŠKO ZBRINJAVANJE BATERIJE.....3
- PUNJAČ BATERIJE....4
- ČIŠĆENJE....5
- ZBRINJAVANJE....5
- ASISTENCIJA I POPRAVKE....5
- POKRIĆE GARANCIJE 5
1. UOPŠTENO
1.1 KAKO SE SLUŽITI PRIRUČNIKOM
U tekstu priručnika neki paragrafi koji sadrže informacije od posebnog značaja, u pogledu sigurnosti ili rada, istaknuti su na drugačiji način, prema sledećem kriterijumu:
SL • Vsebine in slike v tem uporabniškem priročniku so izdelane za podjetje ST. S.p.A. in so zaščitene z avtorskimi pravicami – vsakršno nepooblaščeno razmnoževanje ali spreminjanje dokumenta, v celoti ali delno, je prepovedano.
SR • Sadržaj i slike ovog priručnika za upotrebu su napravljeni u ime ST. S.p.A. i zaštićeni su autorskim pravima – Zabranjena je svaka potpuna ili delimična reprodukcija ili izmena dokumenta bez odobrenja.
