| Produkttype | Batterilader |
| Merke | STIGA |
| Modell | EC 430 F |
| Strømforsyning | 220-240 V ~ 50 Hz |
| Nominell utgangsspenning | 48 V |
| Utgangsstrøm | Opptil 3 A (avhengig av variant) |
| Kompatibel batteritype | Litium-ion STIGA 48 V (BT 520 Li 48, BT 720 Li 48, osv.) |
| LED-indikatorer | Blinkende grønn (lader), fast grønn (fulladet), rød (overoppheting), blinkende rød (feil) |
| Termisk beskyttelse | Ja, stopper ved overoppheting |
| Dobbelt isolasjon | Ja (Klasse II) |
| Bruk | Kun innendørs |
| Anbefalt ladetemperatur | Romtemperatur (ikke lad under 0 °C eller over 40 °C) |
| Funksjoner | Diagnostisk lading, automatisk stopp, kortslutningsbeskyttelse |
| Vedlikehold | Rengjøres med en tørr, myk klut. Ikke bruk vann. |
| Sikkerhet | Ikke åpne, ikke utsett for vann, ikke bruk utendørs |
| Garanti | Produsentgaranti på material- og produksjonsfeil |
| Vekt (estimert) | Omtrent 0,5 kg |
| Mål (estimert) | Omtrent 15 x 10 x 5 cm |
Ofte stilte spørsmål - EC 430 F STIGA
Brukerspørsmål om EC 430 F STIGA
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Batterilader i PDF-format gratis! Finn veiledningen din EC 430 F - STIGA og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. EC 430 F av merket STIGA.
BRUKSANVISNING EC 430 F STIGA
ADVARSEL: les denne bruksanvisningen nøye før du bruker maskinen.
PI Akumulator / Ładowarka akumulatora - INSTRUKCJE OBSŁUGI
Med det formål at forebygge alvorlige ulykker, brandrisici, eksplosioner og farer som følge af elektriske stød og lysbuer:
Med det formål at forebygge alvorlige ulykker, brandrisici, eksplosioner og farer som følge af elektriske stød og lysbuer:
Bruksanvisningen har noen avsnitt som inneholder spesielt viktig sikkerhets- eller driftsinformasjon. Disse avsnittene er uthevet på forskjellige måter, og har følgende betydning:
Symbolet angir en fare. Hvis advarslene ikke overholdes kan dette medføre personskader eller skader på tredjeparter og/eller ødeleggelser.
⚠️ Dette apparatet skal ikke brukes av personer (inkludert barn) med nedsatte fysiske, sansemessige eller mentale evner, eller personer som mangler erfaring eller kunnskap med mindre de får tilsyn eller opplæring i bruk av apparatet av en person som er ansvarlig for deres sikkerhet. Pass på at barn ikke leker med apparat.
2. SIKKERHETSSYMBOLER
Identifikasjonsetiketten oppgir følgende opplysninger (fig. 1):
 | Ikke utsett akkumulatoren for sollys når temperaturen er høyere enn 40 °C. |
 | Ikke legg akkumulatoren i vann, og ikke utsett den for fuktighet. |
 | Brenn aldri batteriene. FARE FOR EKSPLOSJON! |
 | Klasse II Dobbel isolasjon |
 | Kun for intern bruk |
 | Før lading, les instruksjonene. |
 | Sikring |
 | Sikring |
 | CE-merke |
 | Skal ikke kastes sammen med husholdningsavfall. |
3. BATTERI
SPESIFIKASJONER
BT 520 Li 48, BT 720 Li 48
(ved å bruke en CG 500 Li 48, CGD 500 Li 48, CG
700 Li 48, CGD 700 Li 48 lader)
Ladetid: 50 min.
(ved å bruke en CGF 500 Li 48, CGF 700 Li 48,
CGDF Li 48 lader)
BT 520/1 Li 48, BT 720/1 Li 48
(ved å bruke en CG 500 Li 48, CGD 500 Li 48, CG
700 Li 48, CGD 700 Li 48 lader)
Ladetid: 50 min.
(ved å bruke en CGF 500 Li 48, CGF 700 Li 48,
CGDF Li 48 lader)
BT 540 Li 48, BT 740 Li 48
Batteri: 48V Maks., 172,8 Wh
Spenning pr. celle: 3.6V ; Antall celler: 24
Ladetid: 180 min.
(ved å bruke en CG 500 Li 48, CGD 500 Li 48, CG
700 Li 48, CGD 700 Li 48 lader)
Ladetid: 110 min.
(ved å bruke en CGF 500 Li 48, CGF 700 Li 48,
CGDF Li 48 lader)
BT 540/1 Li 48, BT 740/1 Li 48
(ved å bruke en CG 500 Li 48, CGD 500 Li 48, CG
700 Li 48, CGD 700 Li 48 lader)
Ladetid: 110 min.
(ved å bruke en CGF 500 Li 48, CGF 700 Li 48,
CGDF Li 48 lader)
BT 550 Li 48, BT 750 Li 48
(ved å bruke en CG 500 Li 48, CGD 500 Li 48, CG
700 Li 48, CGD 700 Li 48 lader)
Ladetid: 120 min.
(ved å bruke en CGF 500 Li 48, CGF 700 Li 48,
CGDF Li 48 lader)
BT 550/1 Li 48, BT 750/1 Li 48
Batteri: 48V Maks., 222 Wh
(ved å bruke en CG 500 Li 48, CGD 500 Li 48, CG
700 Li 48, CGD 700 Li 48 lader)
Ladetid: 120 min.
(ved å bruke en CGF 500 Li 48, CGF 700 Li 48,
CGDF Li 48 lader)
BT 775 Li 48
Batteri: 48V Maks., 324 Wh
Spenning pr. celle: 3.6V ; Antall celler: 24
Ladetid: 330 min.
(ved å bruke en CG 500 Li 48, CGD 500 Li 48, CG
700 Li 48, CGD 700 Li 48 lader)
Ladetid: 180 min.
(ved å bruke en CGF 500 Li 48, CGF 700 Li 48,
CGDF Li 48 lader)
BT 775/1 Li 48
Batteri: 48V Maks., 333 Wh
(ved å bruke en CG 500 Li 48, CGD 500 Li 48, CG
700 Li 48, CGD 700 Li 48 lader)
Ladetid: 180 min.
(ved å bruke en CGF 500 Li 48, CGF 700 Li 48,
CGDF Li 48 lader)
For riktig bruk, vedlikehold og lagring av batteriet, er det viktig å lese og forstå instruksjonene som gis i denne bruksanvisningen.
For å unngå alvorlige uhell, fare
for brann, eksplosjoner og fare for
elektrisk støt og voltaiske buer:
- IKKE sonder laderen med ledende materialer. Ladeterminalene støtter en spenning på 120 V.
- Dersom beholderen ved batterigruppen er ødelagt eller skadet, IKKE sett den i laderen. Skift ut med en ny batterigruppe.
- IKKE lad disse batterigruppene med en annen type lader.
- IKKE bruk laderen for andre formål enn de som står indikert i denne bruksanvisningen.
- IKKE forsøk å kortslutte terminalene ved batterigruppen.
⚠ Dersom de kjemiske stoffene som finnes i batteriet kommer i kontakt med øynene, skyll umiddelbart av med rent vann i minst 15 minutter. Oppsøk lege umiddelbart. Ikke lad batterigruppen ute i regnet eller i fuktige rom. Ikke senk redskapet, batterigruppen eller laderen ned i vann eller andre stoffer.
- Ikke la batterigruppen eller laderen overopphetes. Dersom de er varme, la dem kjøle seg av. Lades kun i romtemperatur.
- Ikke dekk ventilasjonsristene som finnes på den øvre delen av laderen. Ikke plasser laderen på en myk overfalte, slik som for eksempel et teppe eller en pute. Hold laderens ventilasjonsrister rene.
- Unngå at små objekter i metall eller materialer slik som stålull, aluminimsfolie eller andre fremmedlegemeer trenger inn i laderens hulrom.
- Før man rengjør laderen eller när det ikke finnes en batterigruppe inne i den, er det nødvendig å koble den fra.
- IKKE lad batterigruppen i direkte sollys eller i varme rom. Oppbevar den alltid ved normal romtemperatur.
- IKKE forsøk å koble til to ladere på samme tid.
- Dersom batteriet ikke lades over en lengre tidsperiode, er det alltid nødvendig å oppbevare det i skyggen, på et kjørlig og tørt sted.
- Lad batteriet i 2 timer hver 2.måned.
- Dersom det brukes for lenge eller ved ekstreme temperaturer, kan cellene i batterigruppen utvikle små lekkasjer.
- Dersom den ytre forseglingen ødelegges og de kjemiske stoffene som finnes inne i batteriet lekker ut og kommer i kontakt med huden:
– vask umiddelbart av med vann og såpe.
– nøytraliser med sitronsaft, eddik eller andre lette syrer.
- Dersom de kjemiske stoffene som finnes i batteriet kommer i kontakt med øynene, følg instruksjonene gjengitt ovenfor og ta kontakt med lege.
- Før bruk, kontroller at den utgående spenningen og laderen ved batteriet er egnet for lading av batterigruppen.
- IKKE bruk laderen I tilfelle polaritetene for utgangen ikke samsvarer til de for ladingen.
- Kun for intern bruk.
- IKKE åpne lokket under noen omstendigheter. Dersom lokket er ødelagt, kan IKKE laderen brukes lenger.
- IKKE lad batteriene som ikke er oppladbare.

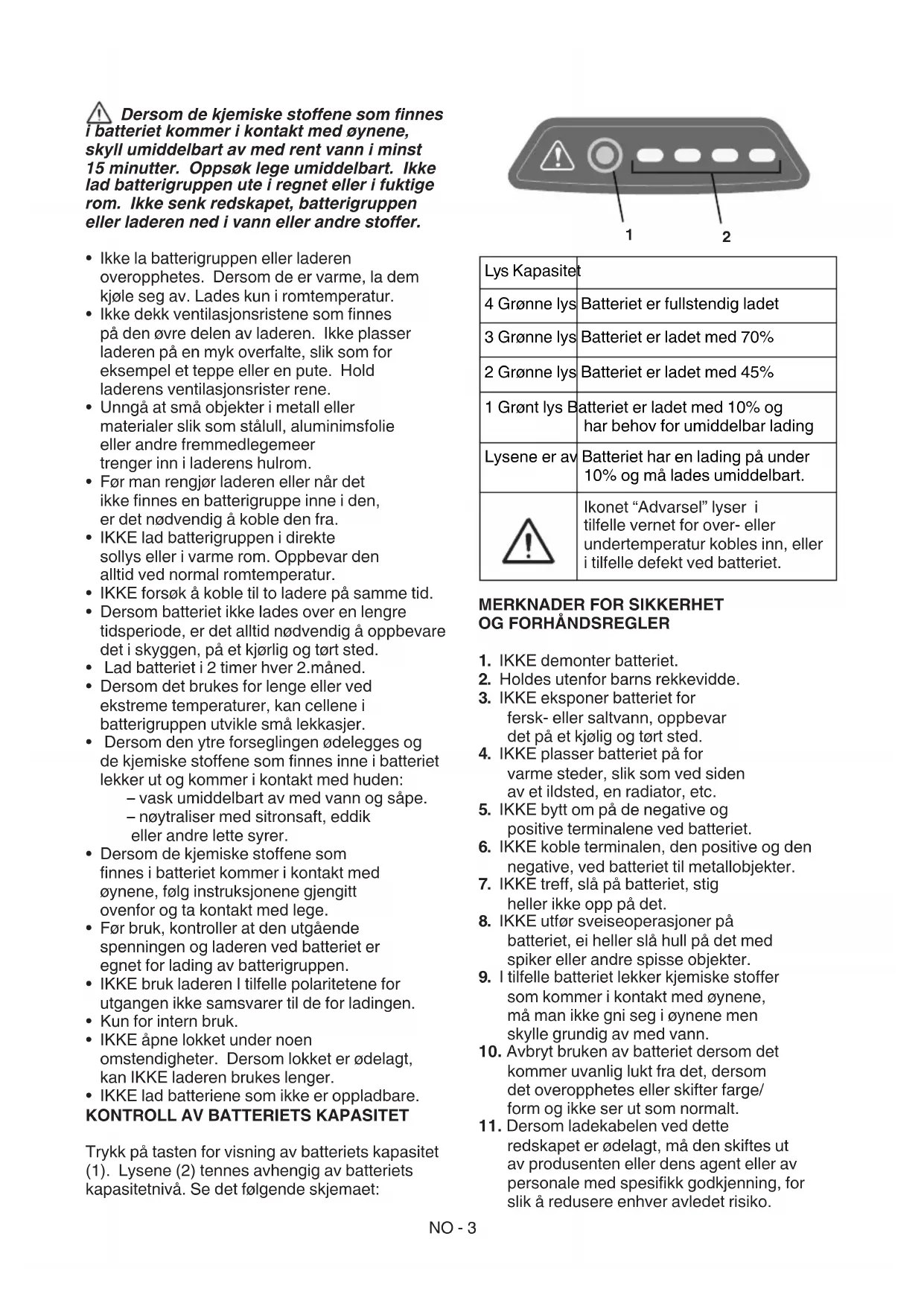

KONTROLL AV BATTERIETS KAPASITET
Trykk på tasten for visning av batteriets kapasitet (1). Lysene (2) tennes avhengig av batteriets kapasitetnivå. Se det følgende skjemaet:
| Lys Kapasitet | |
| 4 Grønne lys | Batteriet er fullstendig ladet |
| 3 Grønne lys | Batteriet er ladet med 70% |
| 2 Grønne lys | Batteriet er ladet med 45% |
| 1 Grønt lys B | Batteriet er ladet med 10% og har behov for umiddelbar lading |
| Lysene er av | Batteriet har en lading på under 10% og må lades umiddelbart. |
 | Ikonet “Advarsel” lyser i tilfelle vernet for over- eller undertemperatur kobles inn, eller i tilfelle defekt ved batteriet. |
MERKNADER FOR SIKKERHET OG FORHÅNDSREGLER
- IKKE demonter batteriet.
- Holdes utenfor barns rekkevidde.
- IKKE eksponer batteriet for fersk- eller saltvann, oppbevar det på et kjølig og tørt sted.
- IKKE plasser batteriet på for varme steder, slik som ved siden av et ildsted, en radiator, etc.
- IKKE bytt om på de negative og positive terminalene ved batteriet.
-
IKKE koble terminalen, den positive og den negative, ved batteriet til metallobjekter.
-
IKKE treff, slå på batteriet, stig heller ikke opp på det.
-
IKKE utfør sveisoperasjoner på batteriet, ei heller slå hull på det med spiker eller andre spisse objekter.
-
I tilfelle batteriet lekker kjemiske stoffer som kommer i kontakt med øynene, må man ikke gni seg i øynene men skylle grundig av med vann.
-
Avbryt bruken av batteriet dersom det kommer uvanlig lukt fra det, dersom det overopphetes eller skifter farge/form og ikke ser ut som normalt.
-
Dersom ladekabelen ved dette redskapet er ødelagt, må den skiftes ut av produsenten eller dens agent eller av personale med spesifikk godkjenning, for slik å redusere enhver avledet risiko.
4. ∅KO-KOMPATIBEL KASSERING AV BATTERIET
De følgende giftige og korrosive materialene som befinner seg inne i batterigruppen brukt med dette redskapet: litiumioner er et giftig
materiale.
Alle de giftige materialene må kasseres på riktig måte for å unngå miljøforurensning. Før man kasserer batterigruppen med ødelagte eller skadede litiumioner, ta kontakt med det lokale firmaet for søppelhåndteringen, eller det lokale kontoret for miljøvern for eventuell informasjon og spesifikke instruksjoner. Ta med batteriene til et godkjent miljøstasjon for kildesortering og/eller kassering av materialer med litiumioner.
⚠️ Dersom batterigruppen sprekker eller blir ødelagt, med eller uten tap av kjemiske stoffer, må den ikke lades eller brukes på nytt. Kasser den og skift ut med en ny batterigruppe.
IKKE FORS∅K Å REPARERE DEN! For å unngå uhell og fare for brann, eksplosjoner eller elektriske støt og unngå skader på miljøet:
– Dekk batteriterminalene med resistant tape.
– IKKE forsøk å fjerne eller ødelegge noen komponent av batterigruppen.
– IKKE forsøk å åpne batterigruppen.
⚠ Elektrolyttene som kommer fra eventuelle tap av kjemiske stoffer fra batterigruppen er korrosive og giftige. Gjør slik at de kjemiske stoffene IKKE kommer i kontakt med øyne og huden og først og fremst, mo de ikke svelges.
– IKKE kast batteriet i vanlig husholdningsavfall.
- IKKE brenn det.
– IKKE plasser batteriet på steder der det kan bli en del av en lokal søppelfylling eller av solid husholdningsavfall.
– Det må tas med til en godkjent miljøstasjon for kildesortering.
5. BATTERILADER
SPESIFIKASJONER
CG 500 Li 48, CG 700 Li 48 Inntak: 220-240V \~ 50 Hz Utgang: 48 V (Nominell) =1.5A
CGF 500 Li 48, CGF 700 Li 48 Inntak: 220-240V \~ 50 Hz Utgang: 48V (Nominell) =3A
CGD 500 Li 48, CGD 700 Li 48 Inntak: 220-240V \~ 50 Hz Utgang 1: 48 V (Nominell) =1.5A Utgang 2: 48 V (Nominell) =1.5A
CGDF Li 48
Inntak: 220-240V \~ 50 Hz Utgang 1: 48 V (Nominell) =3A Utgang 2: 48 V (Nominell) =3A
- Apparatet må ikke utsettes for dråper eller sprut, og man må ikke plassere beholdere som inneholder væsker, for eksempel vaser, oppå apparatet.
- Laderen er for oppladbare batterier med litiumioner. Andre typer batterier kan eksplodere og forårsake personskader og skader på ting.
- Lad kun oppladbare batterier.
- Under lading vil LED-en tennes med en grønn blinking, og fast grønt lys når ladingen er fullført.
- Den bøyelige eksterne ledningen ved transformatoren kan ikke skiftes ut; dersom ledningen er ødelagt, må hele transformatoren kasseres.
- Frakobling fra størmnettet skjer ved å ta ut kontakten.
- Kontakten må være i nærheten av maskinen og være lett tilgengelig

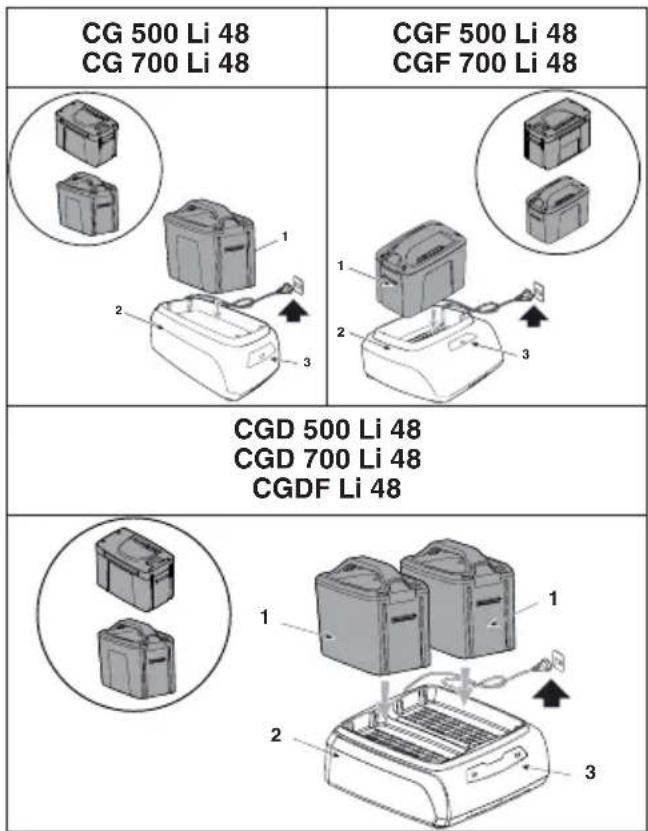

LADEPROSEDYRE
MERK Batteriet sendes ikke fullstendig oppladet. Man anbefaler å lade det før bruk for å sikre at maksimal brukstid oppnås. Batteriet med litiumioner utvikler ikke et minne og kan lades när som helst.
- Koble laderen til en AC kontakt.
- Sett inn batterigruppen (1) i laderen (2).
Dette er en diagnostiskklader. LED-lysene ved laderen (3) lyser i en spesifikk rekkefølge for å kommunisere batteriets aktuelle tilstand.
CG 500 Li 48 - CGF 500 Li 48 - CGD 500 Li 48 CG 700 Li 48 - CGF 700 Li 48 - CGD 700 Li 48 - CGDF Li 48
| BESKRIVELSE TILSTAND LED | ||
| Batteriet lades ✝ Blinkende grønt | ||
| Fullstendig ladet ● Grønt | ||
| Overopphetet batteri:(fjern batteriet i 30 min, slik at det kan kjøles av) | ● Rødt | |
| Batteri ikke tilstede O Avslått | ||
| Defekt batteri:(fjern og skift ut med et nytt batteri) | ✕ Blinkende rødt | |
KONTROLL AV LADEREN
Dersom batterigruppen ikke lader seg på riktig måte:
- Kontroller utgangsstrømmen med et annet redskap. Forsikre seg om at kontakten ikke er isolert.
- Kontroller at ladekontaktene ikke har hatt en kortslutning på grunn av rester eller andre materialer.
⚠ Dersom batteriet settes inn i batteriladeren når det er varmt eller overopphetet, vil lyset ved LADE-indikatoren og LED-en på batteriladeren Ian lyse R∅DT. I tilfelle denne situasjonen oppstår, må man la batteriene avkjøles utenfor laderen i cirka 30 minutter.
MERK Dersom batteriet og laderen ikke brukes over en lengre tidsperiode, fjern batteriet fra laderen og koble fra AC kontakten.
VIKTIGE SIKKERHETSINSTRUKSJONER
• TA VARE PÅ DISSE INSTRUKSJONENE FARE: FOR Å REDUSERE FAREN FOR BRANN ELLER ELEKTRISKE STÖT, ER DET VIKTIG Å F∅LGE DISSE INSTRUKSJONENE N∅YE.
- Før man bruker laderen, forsikre seg om den tilgjengelige nettspenningen i hvert land.
6. RENHOLD
⚠ For å unngå fare for branntilløp, elektrisk støt eller elektriske utladinger:
- Ikke stryk fuktige kluter eller rengjøringsmidler over batteriet eller batteriladeren.
- Fjern alltid batterigruppen før rengjøring, inspiser eller utfør vedlikeholdsoperasjoner ved redskapet.
Rengjør den ytre delen av batteriladeren med en tørr og myk klut. Ikke skyll av med eventuelle pumper, ei heller rengjøre med vann.
7. KASSERING
Ikke kast elektrisk verktøy i husholdningsavfallet. I henhold til EU-direktivet 2012/19/EF vedrørende kassering av elektriske og elektroniske apparater, og i samsvar med nasjonale normer, skal utslitte elektriske apparater kasseres separat, for å kunne gjenvinnes på en miljøvennlig måte. Hvis de elektriske verktøyene kastes på søppelfyllingen eller graves ned i jorden, kan de giftige stoffene nå grunnvannet og komme inn i næringskjeden og være til skade både for helsen og velferden. Kontakt renholdsverket eller din forhandler for ytterligere opplysninger om avhending av produktet.
Ved endt levetid må batteriene avhendes i henhold til gjeldende miljøbestemmelser. Batteriet inneholder materialer som er farlige for folk og miljø.
Li-ion
Batteriet må fjernes og avhendes separat ved et mottak for batterier med litiumsioner.
Kildesortering av brukte produkter og emballasje tillater resirkulering og gjenbruk av materialene. Gjenbruk av resirkulerte materialer hindrer
miljøforurensning og reduserer behovet for råvarer.
8. SERVICE OG REPARASJONER
Denne bruksanvisningen gir alle nødvendige indikasjoner for å kjøre maskinen, samt informasjon om korrekt vedlikehold som kan utføres av brukeren. Alle vedlikeholds- og justeringsoppgaver som ikke er beskrevet i bruksanvisningen, må foretas hos forhandleren eller ved et spesialverksted som har den kompetansen og det utstyret som kreves for å utføre arbeidet riktig. På denne måten opprettholdes maskinens opprinnelige sikkerhets- og driftsnivå. Inngrep utført ved uegnede verksteder eller av ukvalifiserte personer, fører til bortfall av garantien og hever produsenten for enhver forpliktelse og ethvert ansvar.
- Kun autoriserte servicesenter kan utføre reparasjoner og vedlikehold i garantitiden.
- Originale reservedeler leveres av serviceverksteder og autoriserte forhandlere.
- Originale reservedeler og tilbehør har blitt utviklet spesifikt for disse maskinene.
- Uoriginale reservedeler og tilbehør er ikke godkjent: bruken av uoriginale reservedeler og tilbehør setter maskinsikkerheten i fare og fritar Produsenten for enhver plikt eller ansvar. Man anbefaler å levere inn maskinen en gang i året til et godkjent verksted for vedlikehold, service og kontroll av sikkerhetsenhetene.
9. HVA SOM DEKKES AV GARANTIEN
Garantivilkårene gjelder kun for forbrukere, det vil si brukere som ikke er profesjonelle fagfolk. Garantien dekker alle defekter ved materialer og fabrikasjon som måtte oppstå i løpet av garantiperioden og som har blitt godkjent av Forhandleren fin eller et spesialisert servicesenter.
Garantiens utstrekning begrenser seg til reparasjon og utskiftning av den defekte komponenten.
Det anbefales å levere maskinen inn til et autorisert serviceverksted for vedlikehold, assistanse og kontroll av sikkerhetsanordningene en gang i året.
Garantiens utstrekning er underordnet regelmessig vedlikehold av maskinen.
Brukeren må nøye følge alle vedlagte instruksjoner.
Garantien dekker ikke feil som følger av:
- Manglende kjennskap til vedlagt dokumentasjon (Instruksjonshåndbok).
• Profesjonell bruk
• Uoppmerksomhet, forsømmelse - Eksterne årsaker (lynnedslag, støt, forekomsten av fremmedlegemer inne i maskinen) eller ulykker
- Uegnet bruk og montering eller som ikke er tillatt av produsenten
• Dårlig vedlikehold
• Endring av maskinen - Bruk av uoriginale reservedeler (tilpassede deler)
- Bruk av utstyr som ikke følger med, eller som ikke er godkjent av produsenten.
Dessuten dekker garantien ikke:
- Ordinære/ekstraordniære vedlikeholdsoperasjoner (beskrevet i instruksjonshåndboken)
- Normal slitasje av forbruksmaterialer som drivremmer, vribor, lys, hjul, sikkerhetsbolter og ledninger.
- Normal slitasje
- Estetisk forringelse av maskinen på grunn av bruk
- Stoffer, olje, bensin, smørefett
• Støttene ved klippeinnretningene - Tilleggskonstander som eventuelt knyttes til garanti, slik som overføring til brukeren, transport av maskinen til Forhandler, leie av erstatningsutstyr eller innleie av et eksternt firma for alle vedlikeholdsarbeidene.
Kjøperen er beskyttet av gjeldende nasjonale lover. Kjøperens lovfestede nasjonale rettigheter kan ikke på noen måte begrenses av denne garantien.
SPIS TREŚCI
- INFORMACJE OGÓLNE.... 1
- OZNAKOWANIE BEZPIECZEŃSTWA...... 1
- AKUMULATOR....2
- EKO-KOMPATYBILNE USUWANIE AKUMULATORA....3
- ŁADOWARKA BATERII 4
- CZYSZCZENIE 5
- LIKWIDACJA 5
- SERWIS I NAPRAWA 5
- ZAKRES GWARANCJI 6
1. INFORMACJE OGÓLNE
1.1 JAK POSŁUGIWAĆ SIĘ INSTRUKCJĄ OBSŁUGI
NO • Innholdet og bildene i denne brukerveiledningen er utført på oppdrag fra ST. S.p.A. og er beskyttet ved opphavsrett - Enhver gjengivelse eller endring, selv kun delvis, er forbudt.
