INSTRUKCJA OBSŁUGI YT73126 Yato

2. znacznik wskaźnika laserowego

3. pokrywa komory baterii

4. wskaźnik laserowy

8. wybór trybu pomiaru

10. dodawanie / odejmowanie

11. baza pomiarowa / jednostka

12. sygnał dźwiękowy

14. symbol pomiaru pojedynczego

15. symbol działającego wskaźnika

16. baza pomiarowa – czoło dalmierza

17. baza pomiarowa – gniazdo statywowe

18. baza pomiarowa – tył dalmierza

21. wartość pomiaru 1

22. wartość pomiaru 2 / MIN

23. wartość pomiaru 3 / MAX

24. suma / ostatnia wartość pomiaru / wynik

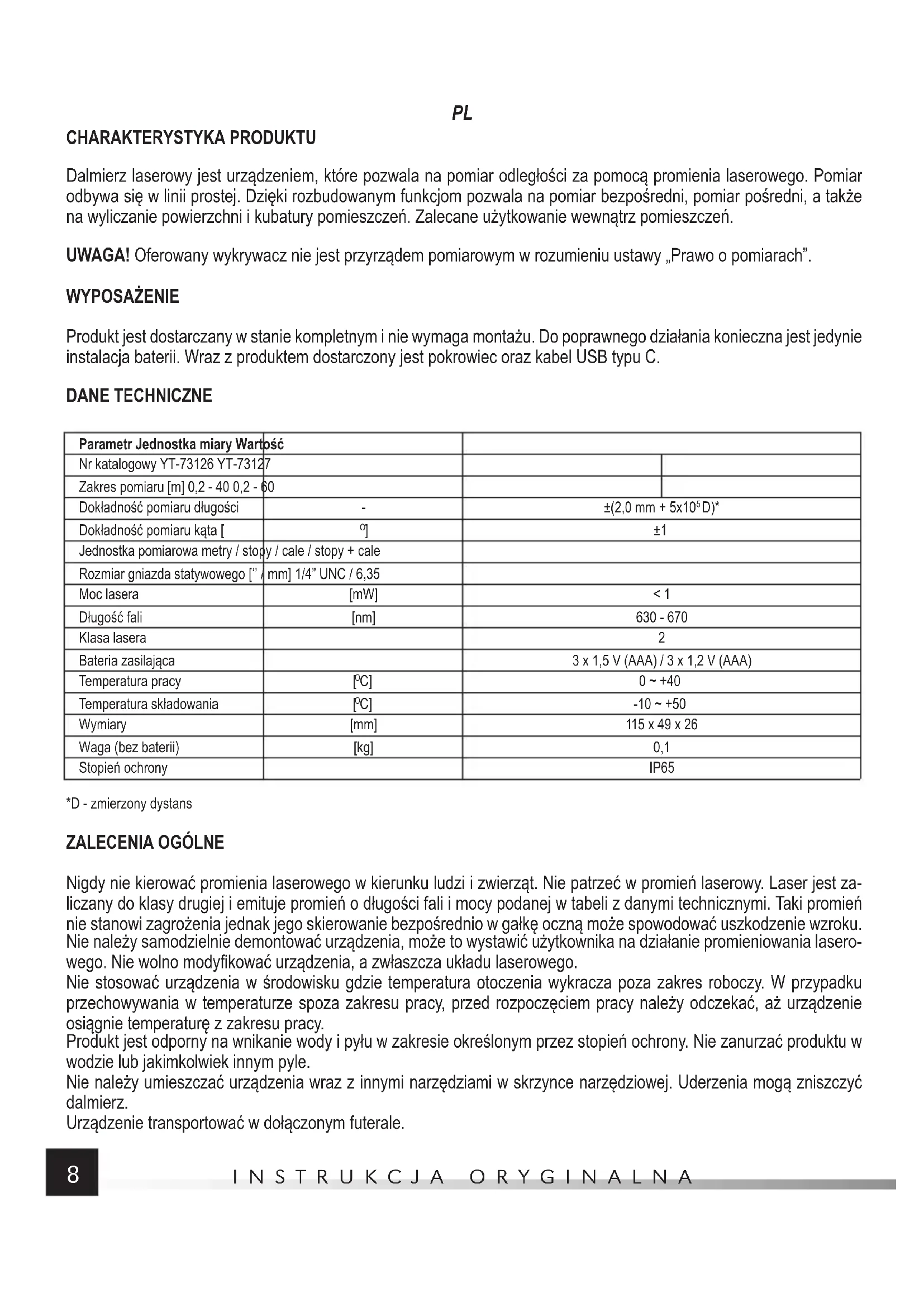

CHARAKTERYSTYKA PRODUKTU Dalmierz laserowy jest urządzeniem, które pozwala na pomiar odległości za pomocą promienia laserowego. Pomiar odbywa się w linii prostej. Dzięki rozbudowanym funkcjom pozwala na pomiar bezpośredni, pomiar pośredni, a także na wyliczanie powierzchni i kubatury pomieszczeń. Zalecane użytkowanie wewnątrz pomieszczeń. UWAGA! Oferowany wykrywacz nie jest przyrządem pomiarowym w rozumieniu ustawy „Prawo o pomiarach”. WYPOSAŻENIE Produkt jest dostarczany w stanie kompletnym i nie wymaga montażu. Do poprawnego działania konieczna jest jedynie instalacja baterii. Wraz z produktem dostarczony jest pokrowiec oraz kabel USB typu C. DANE TECHNICZNE Parametr Jednostka miary Wartość Nr katalogowy YT-73126 YT-73127 Zakres pomiaru [m] 0,2 - 40 0,2 - 60 Dokładność pomiaru długości - ±(2,0 mm + 5x10

D)* Dokładność pomiaru kąta [

]±1 Jednostka pomiarowa metry / stopy / cale / stopy + cale Rozmiar gniazda statywowego [‘’ / mm] 1/4” UNC / 6,35 Moc lasera [mW] < 1 Długość fali [nm] 630 - 670 Klasa lasera 2 Bateria zasilająca 3 x 1,5 V (AAA) / 3 x 1,2 V (AAA) Temperatura pracy [

C] 0 ~ +40 Temperatura składowania [

Nigdy nie kierować promienia laserowego w kierunku ludzi i zwierząt. Nie patrzeć w promień laserowy. Laser jest za- liczany do klasy drugiej i emituje promień o długości fali i mocy podanej w tabeli z danymi technicznymi. Taki promień nie stanowi zagrożenia jednak jego skierowanie bezpośrednio w gałkę oczną może spowodować uszkodzenie wzroku. Nie należy samodzielnie demontować urządzenia, może to wystawić użytkownika na działanie promieniowania lasero- wego. Nie wolno modyfikować urządzenia, a zwłaszcza układu laserowego. Nie stosować urządzenia w środowisku gdzie temperatura otoczenia wykracza poza zakres roboczy. W przypadku przechowywania w temperaturze spoza zakresu pracy, przed rozpoczęciem pracy należy odczekać, aż urządzenie osiągnie temperaturę z zakresu pracy. Produkt jest odporny na wnikanie wody i pyłu w zakresie określonym przez stopień ochrony. Nie zanurzać produktu w wodzie lub jakimkolwiek innym pyle. Nie należy umieszczać urządzenia wraz z innymi narzędziami w skrzynce narzędziowej. Uderzenia mogą zniszczyć dalmierz. Urządzenie transportować w dołączonym futerale.INSTRUKCJA ORYGINALNA

W przypadku dłuższych przerw w stosowaniu urządzenia, należy usunąć baterie z urządzenia. Nie przechowywać dalmierza w temperaturze powyżej 50

C, może to uszkodzić wyświetlacz LCD. Urządzenie czyścić za pomocą miękkiej, czystej i lekko zwilżonej ściereczki. Promień lasera musi dotrzeć do celu, następnie się odbić i wrócić do urządzenia. W związku z czym warunki pomiaru podlegają ograniczeniom. Zbyt jasne światło w miejscu pomiaru, zbyt mocno odbijająca powierzchnia, np. szkło. Mogą utrudnić lub uniemożliwić pomiar. W takim wypadku należy zmienić warunki pomiaru lub wybrać odpowiednią metodę pomiarową.

Montaż i wymiana baterii (II) Otworzyć pokrywę pojemnika na baterię znajdującą się w dolnej, tylnej części urządzenia w tym celu należy przesunąć blokadę pokrywy ku tyłowi urządzenia, następnie podnieść pokrywę komory baterii. Ze względu na obecność uszczelki, uniesienie pokrywy może wymagać pewnej siły. W gniazdach zainstalować baterie lub akumulatory Ni-MH. Zwracać uwagę na poprawną biegunowość. Baterie lub akumulatory należy zawsze wymieniać kompletami. Aby zapewnić po- prawne i jak najdłuższe działanie urządzenia, zaleca się używać baterii alkalicznych markowych producentów. W przypadku użycia akumulatorów można je doładowywać przez złącze USB typ C. Zabronione jest ładowanie baterii! Próba ich ładowania może spowodować wyciek elektrolitu, co może spowodować nieodwracalne uszkodzenie produktu, a także być przyczyną pożaru. Uwaga! Przed każdym podłączeniem kabla USB należy otworzyć pokrywę komory baterii i sprawdzić czy wewnątrz znajdują się akumulatory. Do ładowania można wykorzystać gniazdo USB komputera oraz ładowarki sieciowe wyposażone w gniazdo USB. Do ładowanie stosować tylko kabel dostarczony wraz z produktem. W celu wydłużenia żywotności baterii lub akumulatorów, urządzenie po około 30 sekundach wyłączy wskaźnik lasero- wy, a po około 3 minutach od ostatniego naciśnięcia przycisku wyłączy zasilanie. Włączanie i wyłączanie urządzenia Włączając urządzenie należy nacisnąć i przytrzymać przez ok. 0,5 sekundy włącznik. Zwolnić nacisk po włączeniu się wyświetlacza. Wyłączając urządzenie należy nacisnąć i przytrzymać przez ok. 0,5 sekundy wyłącznik. Zwolnić nacisk po wyłączeniu się wyświetlacza. Produkt uruchamia się zawsze w trybie pomiaru pojedynczego i zapamiętuje poprzednio ustawioną jednostkę pomiaro- wą oraz wprowadzone do pamięci wcześniej pomiary. Pomiary niezapamiętane są kasowane w momencie wyłączenia produktu, samoczynnego lub przez użytkownika. Zmiana jednostek pomiarowych Przy włączonym urządzeniu nacisnąć i przytrzymać przez ok. 3 sekundy przycisk podświetlania / zmiany jednostki. Zwolnić nacisk po zmianie jednostki pomiarowej na wyświetlaczu. Jednostki zmieniają się w cyklu: metry / stopy / cale / stopy + cale. Tryb pomiaru pojedynczego Uruchomić urządzenie i naciskając przycisk bazy pomiaru wybrać skąd będzie mierzona odległość. Możliwe są trzy ustawienia: od górnej krawędzi dalmierza, od średnicy otworu mocowania do statywu oraz od dolnej krawędzi dalmie- rza. Wybór jest potwierdzony przez odpowiedni wygląd wskaźnika bazy pomiaru. Nacisnąć raz włącznik, uaktywni to wskaźnik laserowy, wycelować plamkę lasera w miejsce do którego będzie mie- rzona odległość, a następnie ponownie nacisnąć włącznik. Dalmierz dokona pomiaru, a wynik zostanie pokazany w polu ostatniego pomiaru. W przypadku kolejnych pomiarów wyniki poprzednich pomiarów będą się przesuwały w górę wyświetlacza na pole wyników poprzedniego pomiaru i jednocześnie rejestrowane w kolejnych bankach pamięci. Tryb pomiaru ciągłego Pomiar ciągły to rodzaj pomiaru bezpośredniego, który umożliwia pomiar w ruchu. Dalmierz przemieszcza się, zwięk-INSTRUKCJA ORYGINALNA

szając lub zmniejszając mierzoną odległość, a odległość jest podawana na wyświetlaczu w sposób ciągły. Pozwala to na przykład określić odległość jaka należy przebyć zbliżając się lub oddalając od mierzonej powierzchni. Uruchomić urządzenie, nacisnąć i przytrzymać przez ok. 2 sekundy przycisk włącznika / pomiaru ciągłego. Urządzenie zostanie przełączone w tryb pomiaru ciągłego. Zostanie to zasygnalizowane pojawieniem się na wyświetlaczu symboli „MIN” oraz „MAX”. Należy przemieszczać dalmierz odczytując wskazania na wyświetlaczu. Dalmierz automatycznie zapamiętuje minimalną i maksymalną zmierzoną odległość i pokazuje je na wyświetlaczu. UWAGA! Zbyt szybkie przemieszczania dalmierza może skutkować błędnym wskazaniem. W przypadku pojawienia się komunikatu „Error” na wyświetlaczu należy zmniejszyć prędkość przemieszczania dalmierza. W celu powrotu do trybu pomiaru pojedynczego należy nacisnąć przycisk włącznika / pomiaru ciągłego. Pomiar powierzchni (III) UWAGA! Możliwy jest pomiar powierzchni tylko jednego prostokąta naraz. Powierzchnie o innym kształcie należy podzielić na prostokąty, a następnie dokonać pomiaru każdego z nich z osobna i zsumować wyniki pomiarów. Uruchomić urządzenie i naciskając przycisk bazy pomiaru wybrać skąd będzie mierzona odległość. Przyciskiem „Menu” wybrać pomiar powierzchni oznaczony symbolem prostokąta. Na wyświetlaczu będzie widoczny symbol po- miaru z pulsującą krawędzią, której długość będzie mierzona. Dokonać pomiaru jak w przypadku pomiaru pojedyncze- go, a następnie zmierzyć drugą odległo ść. Pomiar odległości będzie widoczny w polu wyniku poprzedniego pomiaru, wyliczona powierzchnia będzie widoczna w polu wyniku ostatniego pomiaru. Krótkie naciśnięcie włącznika kasuje ostatnio zmierzoną odległość, naciskając kolejny raz włącznik można skasować poprzednio zmierzoną odległość. Pomiar kubatury (IV) UWAGA! Możliwy jest pomiar powierzchni tylko jednego prostopadłościanu naraz. Kubatury o innym kształcie należy podzielić na prostopadłościany, a następnie dokonać pomiaru każdego z nich z osobna i zsumować wyniki pomiarów. Uruchomić urządzenie i naciskając przycisk bazy pomiaru wybrać skąd będzie mierzona odległość. Przyciskiem „Menu” wybrać pomiar powierzchni oznaczony symbolem prostopadłościanu. Na wyświetlaczu będzie widoczny symbol po- miaru z pulsującą krawędzią, której długość będzie mierzona. Dokonać pomiaru jak w przypadku pomiaru pojedyncze- go, a następnie zmierzyć drugą i trzecią odległość. Pomiar odległości będzie widoczny w polu wyniku poprzedniego pomiaru, a wyliczona kubatura będzie widoczna w polu wyniku ostatniego pomiaru. Krótkie naciśnięcie włącznika kasuje ostatnio zmierzoną odległość, naciskając kolejny raz włącznik można skasować poprzednio zmierzoną odległość. Pomiar pośredni Pomiar stosuje się do pomiaru odległości w przypadku gdy nie jest możliwy pomiar bezpośredni, na przykład istnieją przeszkody na drodze wiązki laserowej. Pomiar można wykorzystać do pomiaru wysokości, gdy nie ma bezpośred- niego dostępu do mierzonej powierzchni. Ze względu na to, że wynik pomiaru zależy od wyliczeń na podstawie zmie- rzonych odległości pośrednich, wynik takiego pomiaru będzie zawsze obarczony większym błędem niż pomiar bez- pośredni. Należy możliwie najdokładniej dokonać pomiaru pojedynczych odległości pośrednich, będzie to skutkowało małym błędem wyniku pomiaru pośredniego. W przypadku pomiarów pośrednich zaleca się umieszczenie dalmierza na statywie oraz ustawienie bazy pomiaru w osi otworu statywowego. Pomiar pośredni za pomocą trójkąta prostokątnego (V) Uruchomić urządzenie i naciskając przycisk bazy pomiaru wybrać skąd będzie mierzona odległość. Przyciskiem „Menu” wybrać pomiar powierzchni oznaczony symbolem trójkąta prostokątnego. Na wyświetlaczu będzie widoczny symbol pomiaru z pulsującą krawędzią, której długość będzie mierzona. Dokonać pomiaru jak w przypadku pomiaru pojedynczego, a następnie zmierzyć drugą odległość. Pomiar odległości będzie widoczny w polu wyniku poprzed- niego pomiaru, a odległość wyliczona za pomocą twierdzenia Pitagorasa będzie widoczna w polu wyniku ostatniego pomiaru. UWAGA! Pierwsza zmierzona odległość musi być większa od drugiej. W innym przypadku wynik pomiaru będzie błędny.INSTRUKCJA ORYGINALNA

Pomiar pośredni za pomocą podwójnego trójkąta prostokątnego (VI) Pomiar stosuje się w przypadku gdy początek i koniec odległości znajduje się powyżej i poniżej punktu pomiaru. UWAGA! Najdokładniejsze wyniki pomiaru uzyska się wtedy gdy punkt pomiaru będzie znajdował się na środku mie- rzonej odległości. Każde inne umiejscowienie punktu pomiaru będzie skutkowało błędem pomiarowym. Uruchomić urządzenie i naciskając przycisk bazy pomiaru wybrać skąd będzie mierzona odległość. Przyciskiem „Menu” wybrać pomiar powierzchni oznaczony symbolem podwójnego trójkąta prostokątnego. Na wyświetlaczu będzie widoczny symbol pomiaru z pulsującą krawędzią, której długość będzie mierzona. Dokonać pomiaru jak w przypadku pomiaru pojedynczego, a następnie zmierzyć drugą i trzecią odległość. Pomiar odległości będzie widoczny w polu wyniku poprzedniego pomiaru, a odległość wyliczona za pomocą twierdzenia Pitagorasa będzie widoczna w polu wyniku ostatniego pomiaru. UWAGA! Pierwsza i trzecia zmierzona odległość musi być większa od drugiej. W innym przypadku wynik pomiaru będzie błędny. Pomiar pośredni za pomocą dzielonego trójkąta prostokątnego (VII) Pomiar stosuje się w przypadku gdy początek i koniec odległości znajduje się powyżej lub poniżej punktu pomiaru. Uruchomić urządzenie i naciskając przycisk bazy pomiaru wybrać skąd będzie mierzona odległość. Przyciskiem „Menu” wybrać pomiar powierzchni oznaczony symbolem podwójnego trójkąta prostokątnego. Na wyświetlaczu będzie widoczny symbol pomiaru z pulsującą krawędzią, której długość b ędzie mierzona. Dokonać pomiaru jak w przypadku pomiaru pojedynczego, a następnie zmierzyć drugą i trzecią odległość. Pomiar odległości będzie widoczny w polu wyniku poprzedniego pomiaru, a wyliczona odległość w polu wyniku ostat- niego pomiaru. UWAGA! Pierwsza zmierzona odległość musi być większa od drugiej, a druga od trzeciej. W innym przypadku wynik pomiaru będzie błędny. Pomiar pośredni za pomocą przeciwprostokątnej (VIII) Pomiar stosuje się gdy początek odległości znajduje się dokładnie naprzeciwko dalmierza, a koniec odległości znajduje się powyżej lub poniżej początku odległości. Należy ustawić dalmierz tak, aby znajdował się poziomo, znacznik kąta powinien pokazywać „0,0

”, a plamka lasera pokazuje początek mierzonej odległości. Następnie unieść lub opuścić dalmierz i dokonać pomiaru. Na wyświetlaczu zostaną pokazane długości wszystkich trzech boków powstałego pod- czas pomiaru trójkąta prostokątnego oraz wartość kąta pomiędzy przyprostokątną, a przeciwprostokątną poziomą. Pomiar pośredni za pomocą dwóch przeciwprostokątnych (IX) Pomiar stosuje się gdy środek mierzonej odległości leży dokładnie naprzeciwko dalmierza, jeden z końców znajduje się powyżej, a drugi poniżej środka. Należy ustawić dalmierz tak, aby znajdował się poziomo, znacznik kąta powinien pokazywać „0,0

”, a plamka lasera pokazuje środek mierzonej odległości. Unieść dalmierz i dokonać pomiaru, następ- nie opuścić dalmierz o taki sam kąt jak został uniesiony i dokonać pomiaru. Na wyświetlaczu zostaną obie zmierzone długości, kąt pomiędzy nimi oraz odległość pomiędzy początkiem i końcem pomiaru. Uwaga! Jeżeli środek mierzonego odcinka nie będzie znajdował się dokładnie naprzeciwko dalmierza w położeniu poziomym to wynik pomiaru będzie błędny. Dodawanie i odejmowanie odległości Dalmierz umożliwia sumowanie lub odejmowanie pomiarów. Uruchomić urządzenie, wykonać bezpośredni pomiar pierwszej odległości, a następnie przycisnąć przycisk „suma / różnica” odległości, krótko, aby dodać odległości, długo, aby odjąć odległości. W zależności od dokonanego wyboru na wyświetlaczu pojawi się symbol „+” dla sumowania odległości lub „-” dla odejmowania odległości. Następnie dokonać bezpośredniego pomiaru drugiej odległości. Wynik pojawi się w polu ostatniego pomiaru. Ponowne naciśnięcie przycisku sumowania lub odejmowania pozwoli na doko- nanie kolejnego pomiaru odległości oraz dodanie do lub na odjecie od poprzedniego wyniku. Pamięć pomiarów Dalmierz został wyposażony w pamięć, do której automatycznie są zapisywane wyniki 20 ostatnich pomiarów. Star- sze wyniki są kasowane i automatycznie zastępowane nowszymi. Aby przejrzeć zapisane wyniki należy uruchomićINSTRUKCJA ORYGINALNA

urządzenie i nacisnąć przycisk pamięci pomiarów. Dalsze przyciskanie umożliwi przejrzenie ostatnich 20 wyników pomiarów. Wraz z wynikami widoczne na wyświetlaczu jest numer rejestru pamięci. Ciągły pomiar kąta Dalmierz mierzy w sposób ciągły kąt położenia dalmierza. Pomiar jest realizowany za pomocą wewnętrznego czujnika położenia i działa nawet przy wyłączonym wskaźniku laserowym. Wynik pomiaru jest widoczny na ekranie. Sygnał dźwiękowy Naciskając przycisk oznaczony symbolem głośnika, można włączyć lub wyłączyć sygnały dźwiękowe urządzenia. Komunikaty błędów Kod błędu Przyczyna błędu Rozwiązanie 204 Błąd obliczeń Powtórzyć procedurę pomiaru wg zaleceń instrukcji 208 Nadmierny prąd Należy skontaktować się z serwisem 220 Niski poziom baterii Wymienić baterie lub naładować akumulatory 252 Temperatura zbyt wysoka Schłodzić urządzenie 253 Temperatura zbyt niska Ogrzać urządzenie

Zbyt słaby sygnał zwrotny lub zbyt długi czas pomiaru Zmienić powierzchnię pomiarową 256 Zbyt silny sygnał zwrotny Zmienić powierzchnię pomiarową 261 Poza zasięgiem pomiaru Obiekt musi znajdować w zasięgu pomiarowym 500 Błąd sprzętowy Kilkukrotnie włączyć i wyłączyć urządzenie. Jeżeli błąd nadal się pojawia należy skontaktowa ć się z serwisem.ORIGINAL INSTRUCTIONS
