INSTRUKCJA OBSŁUGI YT822103 Yato

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

1. korpus
2. podstawa
3. włącznik elektryczny
4. osłona boczna ściernicy
5. śruba mocujaca
6. podkładka dociskowa
7. przekładka elastyczna
8. ściernica
9. osłona wewnętrzna ściernicy
10. wspornik osłony ochronnej
11. zabezpieczenie górne
12. osłona ochronna
13. śruba regulacyjna
14. podpórka obrabianego przedmiotu
15. nakrętka mocująca podpórkę
16. pokrętło blokujące
17. rolka

EN

Przeczytać instrukcję

Używaj gogle ochronne

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

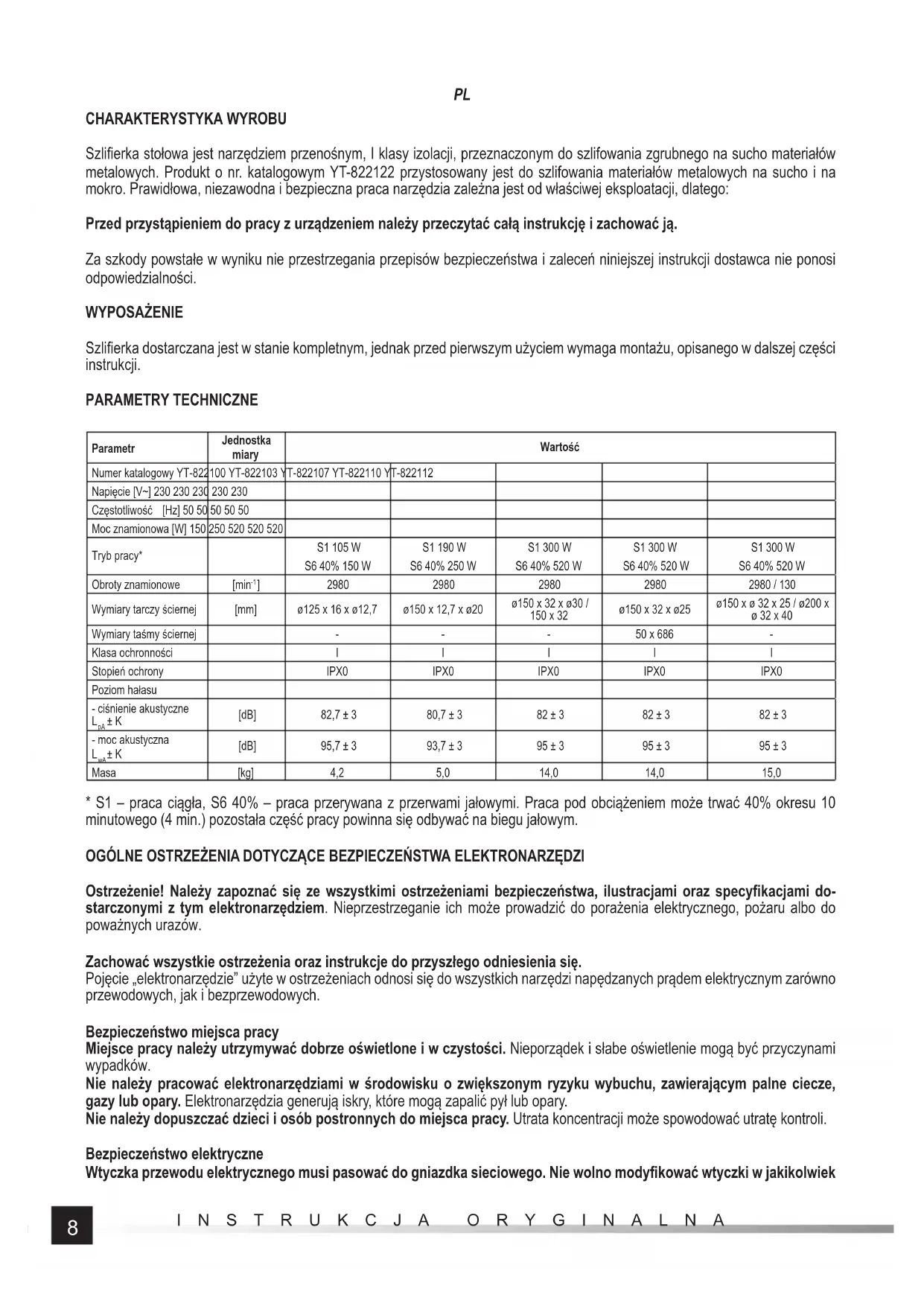

Szlifierka stołowa jest narzędziem przenośnym, I klasy izolacji, przeznaczonym do szlifowania zgrubnego na sucho materiałów metalowych. Produkt o nr. katalogowym YT-822122 przystosowany jest do szlifowania materiałów metalowych na sucho i na mokro. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z urządzeniem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

WYPOSAŻENIE

Szlifierka dostarczana jest w stanie kompletnym, jednak przed pierwszym użyciem wymaga montażu, opisanego w dalszej części instrukcji.

PARAMETRY TECHNICZNE

Parametr	Jednostka miary	Wartość
Numer katalogowy YT-822	100 YT-822103 Y	YT-822107 YT-822110 Y	YT-822112
Napięcie [V~] 230 230 230	230 230
Częstotliwość [Hz] 50 50	50 50 50
Moc znamionowa [W] 150	250 520 520 520
Tryb pracy*		S1 105 W S6 40% 150 W	S1 190 W S6 40% 250 W	S1 300 W S6 40% 520 W	S1 300 W S6 40% 520 W	S1 300 W S6 40% 520 W
Obroty znamionowe	[min ^-1 ]	2980	2980	2980	2980	2980 / 130
Wymiary tarczy ściernej	[mm]	ø125 x 16 x ø12,7	ø150 x 12,7 x ø20	ø150 x 32 x ø30 / 150 x 32	ø150 x 32 x ø25	ø150 x ø 32 x 25 / ø200 x ø 32 x 40
Wymiary taśmy ściernej		-	-	-	50 x 686	-
Klasa ochronności		I	I	I	I	I
Stopień ochrony		IPX0	IPX0	IPX0	IPX0	IPX0
Poziom hałasu
- ciśnienie akustyczne L_pA ± K	[dB]	82,7 ± 3	80,7 ± 3	82 ± 3	82 ± 3	82 ± 3
- moc akustyczna L_pA ± K	[dB]	95,7 ± 3	93,7 ± 3	95 ± 3	95 ± 3	95 ± 3
Masa	[kg]	4,2	5,0	14,0	14,0	15,0

* S1 – praca ciągła, S6 40% – praca przerywana z przerwami jałowymi. Praca pod obciążeniem może trwać 40% okresu 10 minutowego (4 min.) pozostała część pracy powinna się odbywać na biegu jałowym.

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów.

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.

Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikołwiek

PL

sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych.

Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów.

Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów.

Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami.

Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektrona-rzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odlącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.

Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

PL

INSTRUKCJA BEZPIECZEŃSTWA UŻYTKOWANIA SZLIFIEREK

Wszystkie narzędzia stosowane do szlifierki muszą mieć minimalną prędkość obrotową większą niż prędkość znamionowa szlifierki. Zabronione jest stosowanie narzędzi o minimalnej dopuszczalnej prędkości obrotowej mniejszej niż znamionowa prędkość obrotowa wrzeciona szlifierki. Stosowane ściernice muszą mieć średnice kompatybilne z wymiarami szlifierki. Ściernice muszą być przechowywane zgodnie z zaleceniami producenta. Należy sprawdzać stan szlifierki przed każdym uruchomieniem. Ściernice i tarcze ścierne należy montować zgodnie z instrukcją producenta. W celu upewnienia się, że ściernica jest prawidłowo zamocowana, uruchomić szlifierkę bez obciążenia na 30 sekund w pozycji bezpiecznej. Gdy wystąpią nadmierne drgania lub inne objawy nieprawidłowej pracy lub uszkodzenia, natychmiast zatrzymać urządzenie, a następnie sprawdzić. Jeżeli urządzenie posiada osłony, nie wolno używać urządzenia bez zamocowanych osłon. Nie wolno przerabiać otworu w ściernicy na większy. W przypadku urządzeń przeznaczonych do pracy z tarczami mającymi gwintowane otwory, trzeba zapewnić odpowiednią długość wrzeciona Kontrolować obrabiany przedmiot czy jest właściwie zamocowany. Nie wolno stosować tarcz do cięcia do szlifowania bokiem. Należy upewnić się, że iskry powstające w trakcie szlifowania nie spowodują obrażeń ciała oraz nie spowodują zagrożenia pożarem. Należy zapewnić właściwą czystość otworów wentylacyjnych. Jeżeli to konieczne odłączyć szlifierkę od zasilania i oczyścić narzędzie z pyłu. Nie stosować do czyszczenia metalowych materiałów. Zawsze używać okularów ochronnych i ochrony słuchu. Inne środki ochrony osobistej takie jak maski przeciwpyłowe, rękawice, kaski, fartuchy powinny być zakładane. Po wyłączeniu szlifierki tarcza wiruje jeszcze przez jakiś czas.

USTAWIENIE I MONTAŻ

Szlifierkę należy ustawić na równym, pewnym, stabilnym i niepalnym podłożu. Przez otwory w podstawie zamocować narzędzie do podłoża za pomocą odpowiednich śrub mocujących. Szlifierkę wolno używać jedynie w suchym, zamkniętym pomieszczeniu bez możliwości dostępu osób postronnych, a zwłaszcza dzieci.

Montaż podpórek

W zależności od modelu zamocować podpórkę śrubą z nakrętką lub śrubami do osłony ściernicy. Wyregulować odstęp między podpórką, a ściernicą tak, aby był nie większy niż 2 mm (II).

Montaż osłon ochronnych

Do osłony ściernicy przymocować śrubami wsporniki osłon. Wyregulować odstęp między wspornikiem osłony a ściernicą, tak, aby nie był większy niż 2 mm (II). Następnie w szczelinę włożyć osłone i dokręcić śrubkami (III).

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

Przed podłączeniem szlifierki do źródła zasilania należy sprawdzić, czy parametry sieci odpowiadają danym znamionowym. Jeśli tak nie jest - nie wolno podłącać szlifierki do gniazda. Szlifierka musi być podłączona do instalacji elektrycznej posiadającej przewód ochronny. Jeśli gniazdo wtykowe nie posiada kołka ochronnego (zerowania lub uziemienia) podłączenie jest niedozwolone. W przypadku braku pewności, co do prawidłowości uziemienia lub zerowania instalacji elektrycznej należy zwrócić się do uprawnionego elektryka. Wtyczkę przewodu wolno wkładać do gniazda dopiero po upewnieniu się, że szlifierka jest wyłączona. W tym celu należy nacisnąć przycisk oznaczony „O”, a następnie zwolnić nacisk na przycisk. W przypadku uszkodzenia lub przetarcia przewodu elektrycznego należy szlifierkę odłączyć od źródła napięcia i oddać do naprawy w uprawnionym zakładzie naprawczym.

PRZYGOTOWANIE DO PRACY

UWAGA! Wszystkie czynności należy przeprowadzić przy odłączonym napięciu zasilającym szlifierkę - wyjąć wtyczkę przewodu elektrycznego z gniazda sieci elektrycznej!

Przed przystąpieniem do użytkowania należy przeprowadzić próbę tarcz ściernych na dźwięk. Po delikatnym uderzeniu tarczy - np. młotkiem plastikowym - tarcza musi wydać czysty dźwięk. W przypadku wydania przez tarczę głuchego odgłosu (co może świadczyć o pęknięciu ściernicy) należy bezwzględnie wymienić tarczę. Stosować tylko takie tarcze, które mają oznaczenie typu, rozmiaru i dopuszczalnych maksymalnych obrotów. Nie stosować tarcz niewiadomego pochodzenia! Zamontować osłony, okulary ochronne i podpórki. Sprawdzić, czy odległość między podpórką, a ściernicą jest nie większa niż 2 mm, a szczelina między ściernicą, a wspornikiem okularu, nie większa niż 2 mm. W miarę zużywania się tarcz ściernych podpórki i wsporniki okularów ustawić na wymagane odległości. Sprawdzić pewność ustawienia szlifierki, w razie potrzeby dokręcić mocno i pewnie śruby mocujące korpus szlifierki do podłoża. Sprawdzić czy przewód elektryczny i wtyczka nie są uszkodzone. Ubrać odpowiednie ubranie robocze, ochronniki słuchu i okulary ochronne. Wyznaczyć wokół szlifierki strefę bezpieczeństwa, nie dopuszczać do stanowiska osób postronnych, a zwłaszcza dzieci. Podłączyć wtyczkę przewodu szlifierki do gniazda sieci elektrycznej. Gniazdo takie musi posiadać kolek ochronny! Włączyć szlifierkę włącznikiem i obserwować jej pracę. Niedopuszczalne są wzmożone drgania, nienormalny hałas itp., które mogą świadczyć o braku równomiernego wyważenia ściernic, przez niepewne zamocowanie do podłoża. W takim przypadku należy wyłączyć szlifierkę włącznikiem, wyjąć wtyczkę przewodu z gniazda sieciowego i usunąć przyczyny drgań i hałasu lub oddać narzędzie do naprawy, uprawnionemu serwisowi.

UŻYTKOWANIE

UWAGA! Nie wolno używać szlifierki bez zamocowanych osłon ściernic, okularów ochronnych i podpórek.

Szlifierką może się posługiwać jedynie osoba znająca zasady i przepisy bezpieczeństwa i higieny pracy obowiązujące przy obstudze obrabiarek skrawających. Podczas pracy należy używać indywidualnych okularów do ochrony wzroku, rękawic ochronnych oraz ochronników słuchu. Ubranie robocze powinno ściśle przylegać do ciała i nie posiadać lużnych, zwisających elementów. Stanowisko pracy powinno być wydzielone i zapewniać obsługującemu wygodę. W czasie pracy należy stać mocno i pewnie. Należy także pamiętać o właściwym oświetleniu stanowiska pracy. Obrabiarkę w czasie pracy może obsługiwać tylko jedna osoba! W pobliżu stanowiska pracy nie mogą przebywać osoby postronne, a zwłaszcza dzieci i zwierzęta. Nie wolno używać narzędzia bez wstępnego sprawdzenia na biegu luzem. Nie wolno dopuszczać do przeciążenia narzędzia. Maksymalna temperatura silnika szlifierki nie może przekraczać 80°C. Nie wolno używać szlifierki w pomieszczeniach wilgotnych lub mokrych. Nie wolno wystawiać narzędzia na działanie opadów atmosferycznych. Obrabiany przedmiot należy dociskać do ściernicy z wyczuciem, ze stałym i niezbyt silnym naciskiem. Na skutek silnego rozgrzewania się przedmiotu w czasie obróbki ochładzać go np. przez zanurzenie w zimnej wodzie. Podczas pracy należy wykorzystywać całą powierzchnię czołową ściernicy. Nie wolno do szlifowania używać powierzchni bocznych ściernicy. Do szlifowania twardych metali używać ściernic miękkich, zaś do metali o niższej twardości - ściernic twardszych. Nie wolno szlifować miękkich metali (np. ołów) czy drewna, gdyż powoduje to szybsze zużycie ściernic, a nawet ich zniszczenie. Szlifierka najlepiej sprawdza się przy obróbce niewielkich narzędzi posiadających ostrza - wiertła, noże nożyce, dłuta, przecinaki itp. Należy zwracać baczną uwagę na to, aby szlifowany przedmiot trzymać mocno i pewnie, gdyż jego wypadnięcie z rąk może spowodować wypadek lub zniszczenie narzędzia.

MONTAŻ I WYMIANA ŚCIERNIC

UWAGA! Przed przystąpieniem do wymiany ściernic bezwzględnie należy odłączyć szlifierkę od źródła napięcia poprzez wyjęcie wtyczki przewodu z gniazda sieci elektrycznej.

Wyłączyć szlifierkę i wyjąć wtyczkę kabla zasilającego z gniazda sieci elektrycznej. Odkręcić śruby i zdjąć osłonę boczną, a następnie odkręcić nakrętkę mocującą podkładkę dociskową, przekładkę elastyczną (jeżeli występuje) oraz zużytą ściernicę. Oczyścić wnętrze osłony z nagromadzonych zanieczyszczeń. Założyć nową ściernicę, przekładkę elastyczną (jeżeli występuje) i podkładkę dociskową nakręcić nakrętkę, a następnie mocno i pewnie dokręcić. Pamiętając o odłączeniu szlifierki od sieci elektrycznej sprawdzić czy ściernica obraca się swobodnie. Przykręcić osłonę boczną, wyregulować pozycję okularu i podpórki. Przeprowadzić próbę dźwiękową ściernicy. Głuchy dźwięk dyskwalifikuje ściernicę do dalszego użytku. Wyznaczyć strefę bezpieczeństwa wokół szlifierki, włożyć wtyczkę przewodu do gniazda i włączyć włącznikiem szlifierkę na pracę luzem na ok. 5 min. Dopiero po upewnieniu się, że szlifierka pracuje prawidłowo wolno przystąpić do jej eksploatacji.

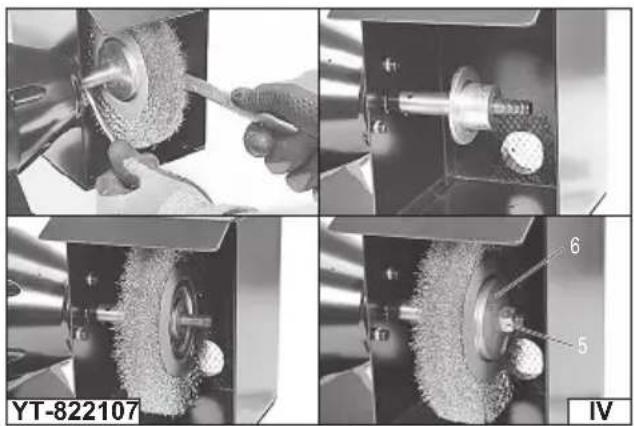

Wymiana szczotki tarczowej (dotyczy produktu YT-822107)

Wyłączyć szlifierkę i wyjąć wtyczkę kabla zasilającego z gniazda sieci elektrycznej. Zablokować możliwość ruchu wrzeciona pasującym do otworu wrzeciona kluczem (IV). Odkręcić nakrętkę mocującą podkładkę dociskową, a następnie zdemontować podkładkę dociskową i zużytą szczotkę tarczową. Oczyścić wnętrze osłony z nagromadzonych zanieczyszczeń. Założyć nową szczotkę, podkładkę dociskową, nakręcić nakrętkę mocującą, a następnie mocno i pewnie dokręcić (IV).

Wymiana taśmy ściernej (dotyczy produktu YT-822110)

Wyłączyć szlifierkę i wyjąć wtyczkę kabla zasilającego z gniazda sieci elektrycznej. Odkręcić śruby i zdjąć osłone boczną taśmy ścienej (V). Odkręcić pokrętło blokujące, a następnie zdjąć taśmę ścierną z rolek szlifierki. Oczyścić wnętrze osłony z nagromadzonych zanieczyszczeń. Założyć nową taśmę na rolki szlifierki, przesunąć górną rolkę maksymalnie do tyłu, tak aby taśma szlifierska była napreżona, a następnie zablokować pozycję górnej rolki dokręcając pokrętło blokujące (V). Umieścić osłone boczną na swoim miejscu, a następnie dokręcić śrubami.

Wymiana ściernicy do pracy na mokro (dotyczy produktu YT-822112)

Wyłączyć szlifierkę i wyjąć wtyczkę kabla zasilającego z gniazda sieci elektrycznej. Odkręcić śruby, a następnie zdjęć osłone ściernicy (VI). Oczyścić wnętrze osłony z nagromadzonych zanieczyszczeń. Założyć nową ściernicę, i podkładkę dociskową nakręcić nakrętkę, a następnie mocno i pewnie dokręcić (VI). Pamiętając o odłączeniu szlifierki od sieci elektrycznej sprawdzić czy ściernica obraca się swobodnie. Umieścić osłonę na swoim miejscu, a następnie dokręcić śrubami.

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może demontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę

PL

praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatką.

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]
