YT822103 - Dzirnaviņas Yato - Bezmaksas lietošanas instrukcija

LIETOŠANAS INSTRUKCIJA YT822103 Yato

1. korpuss

2. pamatne

3. elektriskais slēdzis

4. slīpdiska sānu pārsegs

5. stiprināšanas skrūve

6. piespiedējpaliktnis

7. elastīgā starplika

8. slīpdisks

9. slīpdiska iekšējais pārsegs

10. aizsargpārsega balstenis

11. augšējais aizsargs

12. aizsargpārsegs

13. regulēšanas skrūve

14. apstrādājama priekšmeta balsts

15. balsta stiprināšanas uzgrieznis

16. blokēšanas skrūve

17. rullis

CZ

1.tělo brusky

Jālieto drošības brilles

Šīs simbols informē par aizliegumu izmest elektrisko un elektronisko iekārtu atkritumus (tostarp baterijas un akumulatorus) kopā ar citiem atkritumiem. Nolietotas iekārtas ir jāsavāc atseviški un jānodod savākšanas punktā ar mērki nodrošināt atkritumu otreizējo pārstrādi un reģenerāciju, lai ierobežotu to apjomu un samazinātu dabas resursu izmantošanas līmeni. Elektriskajās un elektroniskajās iekārtās ietverto bīstamo sastāvdaļu nekontrolēta izdališanās var radīt cilvēku veselības apdraudējumu un izraisīt negātīvas izmaiņas apkārtējā vidē. Mājsaimniecība pilda svarīgu lomu otreizējās izmantošanas un reģenerācijas, tostarp nolietoto iekārtu pārstrādes veicināšanā. Vairāk informācijas par atbilstošām otreizējās pārstrādes metodēm var saņemt pie vietējo varas iestāžu pārstāvjiem vai pārdevēja.

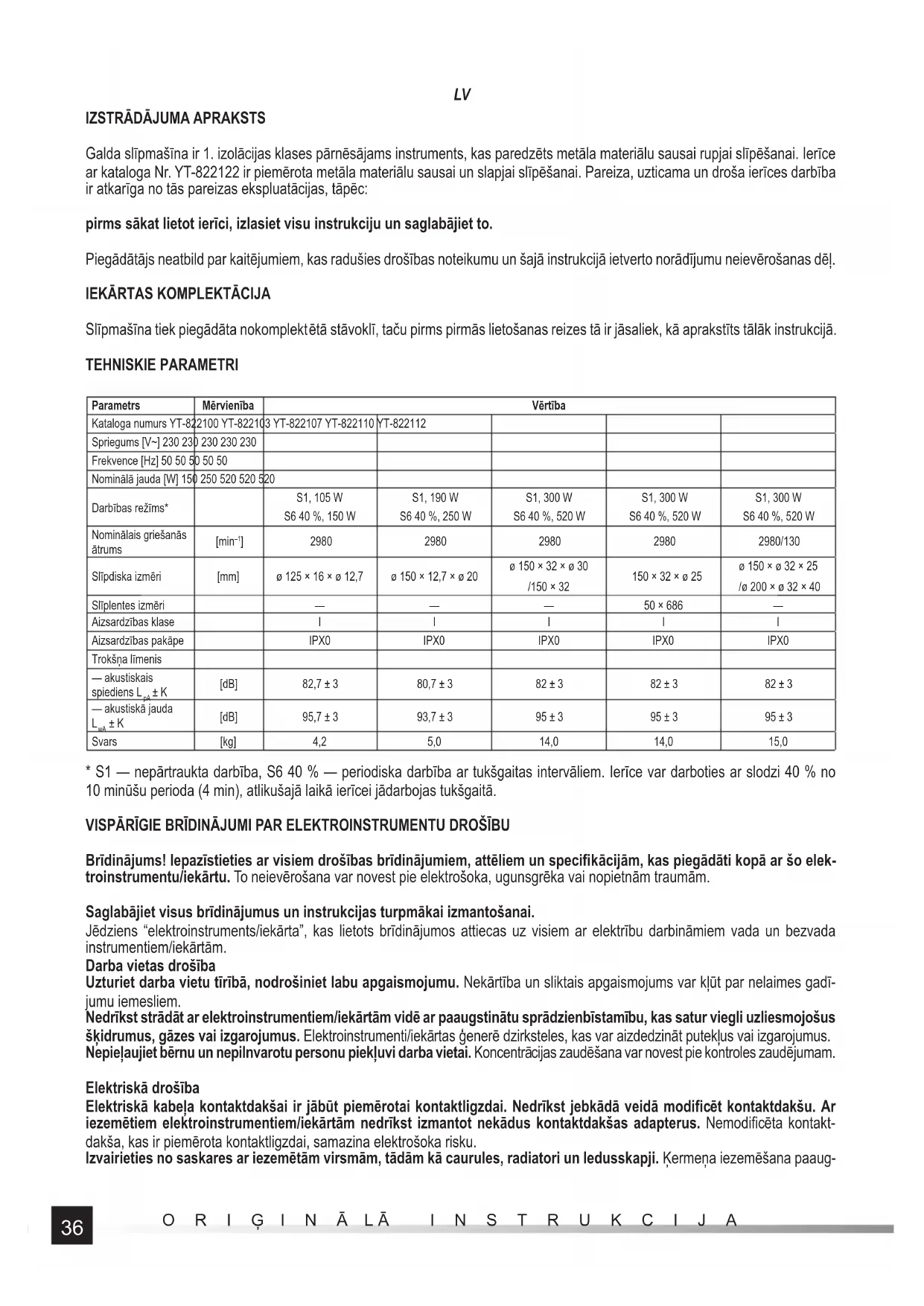

Galda slīpmašīna ir 1. izolācijas klases pārnēsājams instruments, kas paredzēts metāla materiālu sausai rupjai slīpēšanai. Ierīce ar kataloga Nr. YT-822122 ir piemērota metāla materiālu sausai un slapjai slīpēšanai. Pareiza, uzticama un droša ierīces darbība ir atkarīga no tās pareizas ekspluatācijas, tāpēc:

pirms sākat lietot ierīci, izlasiet visu instrukciju un saglabājiet to.

Piegādātājs neatbild par kaitējumiem, kas radušies drošības noteikumu un šajā instrukcijā ietverto norādījumu neievērošanas dēl.

IEKÄRTAS KOMPLEKTÄCIJA

Slīpmašina tiek piegādāta nokomplektētā stāvoklī, taču pirms pirmās lietošanas reizes tā ir jāsaliek, kā aprakstīts tālāk instrukcijā.

TEHNISKIE PARAMETRI

Parametrs	Mērvienība	Vērtība
Kataloga numurs YT-822100 YT-822103 YT-822107 YT-822110 YT-822112
Spriegums [V~] 230 230 230 230 230
Frekvence [Hz] 50 50 50 50 50 50
Nominālā jauda [W] 150 250 520 520 520
Darbības režīms*		S1, 105 W S6 40 %, 150 W	S1, 190 W S6 40 %, 250 W	S1, 300 W S6 40 %, 520 W	S1, 300 W S6 40 %, 520 W	S1, 300 W S6 40 %, 520 W
Nominālais griešanās ātrums	[min-1]	2980	2980	2980	2980	2980/130
Slīpdiska izmēri	[mm]	ø 125 × 16 × ø 12,7	ø 150 × 12,7 × ø 20	ø 150 × 32 × ø 30 /150 × 32	150 × 32 × ø 25	ø 150 × ø 32 × 25 /ø 200 × ø 32 × 40
Slīplentes izmēri		—	—	—	50 × 686	—
Aizsardzības klase		I	I	I	I	I
Aizsardzības pakāpe		IPX0	IPX0	IPX0	IPX0	IPX0
Trokšņa līmenis
— akustiskais spiediens Lpx ± K	[dB]	82,7 ± 3	80,7 ± 3	82 ± 3	82 ± 3	82 ± 3
— akustiskā jauda Lw± K	[dB]	95,7 ± 3	93,7 ± 3	95 ± 3	95 ± 3	95 ± 3
Svars	[kg]	4,2	5,0	14,0	14,0	15,0

* S1 — nepärtraukta darbība, S6 40 % — periodiska darbība ar tukšgaitas intervāliem. Ierīce var darboties ar slodzi 40 % no 10 minūšu perioda (4 min), atlikušajā laikā ierīcei jādarbojas tukšgaitā.

VISPĂRĪGIE BRĪDINĀJUMI PAR ELEKTROINSTRUMENTU DROŠĪBU

Brīdinājums! lepazīstieties ar visiem drošības brīdinājumiem, attēliem un specifikācijām, kas piegādāti kopā ar šo elektroinstrumentu/iekārtu. To neievērošana var novest pie elektrošoka, ugunsgrēka vai nopietnām traumām.

Saglabājiet visus brīdinājumus un instrukcijas turpmākai izmantošanai.

Jēdziens “elektroinstruments/iekārta”, kas lietots brīdinājumos attiecas uz visiem ar elektrību darbināmiem vada un bezvada instrumentiem/iekārtām.

Darba vietas drošība

Uzturiet darba vietu tīrībā, nodrošiniet labu apgaismojumu. Nekārtība un sliktais apgaismojums var klūt par nelaimes gadī-jumu iemesliem.

Nedrīkst strādāt ar elektroinstrumentiem/iekārtām vidē ar paaugstinātu sprādzienbīstamību, kas satur viegli uzliesmojošus

škidrumus, gāzes vai izgarojumus. Elektroinstrumenti/iekārtas ģenerē dzirksteles, kas var aizdedzināt puteklus vai izgarojumus.

Nepieļaujiet bērnu un nepilnvarotu personu piekluvi darba vietai. Koncentrācijas zaudēšana var novest pie kontroles zaudējumam.

Elektriskā drošība

Elektriskā kabeļa kontaktdakšai ir jābūt piemērotai kontaktligzdai. Nedrīkst jebkādā veidā modificēt kontaktdakšu. Ar iezemētiem elektroinstrumentiem/iekārtām nedrīkst izmantot nekādus kontaktdakšas adapterus. Nemodificēta kontakt-dakša, kas ir piemērota kontaktligzdai, samazina elektrošoka risku.

Izvairieties no saskares ar iezemētām virsmām, tādām kā caurules, radiatori un ledusskapji. Ķermeņa iezemēšana paaug-

LV

stina elektrošoka risku.

Nedrīkst pakļaut elektroinstrumentus/iekārtas atmosfēras nokrišņu vai mitruma iedarbībai. leklūstot elektroinstrumenta/iekārtas iekšienē, ūdens un mitrums paaugstina elektrošoka risku.

Nepārslogojiet barošanas vadu. Neizmantojiet barošanas vadu nešanai, vilkšanai, kontaktdakšas pieslēgšanai elektriskajam tiklam vai atslēgšanai no tā. Izvairieties no barošanas vada saskares ar siltumu, ellām, asām malām un kustīgiem elementiem. Bojāts vai sapinies barošanas kabelis paaugstina elektrošoka risku.

Darbības ārpus slēgtām telpām gadījumā jāizmanto pagarinātāji, kas paredzēti lietošanai ārpus slēgtām telpām. Pagari-nātāja lietošana, kas pielāgots lietošanai ārpus telpām, samazina elektrošoka risku.

Ja elektroinstrumenta/iekārtas lietošana mitrā vidē ir nepieciešama, aizsardzībai pret barošanas spriegumu izmantojiet uz diferenciālo strāvu reagējošu automātslēdzi (RCD). RCD izmantošanas samazina elektrošoka risku.

Individuālā drošība

levērojiet piesardzību, pievērsiet uzmanību tam, ko Jūs darat, saglabājiet veselo saprātu, strādājot ar elektroinstrumentu/iekārtu. Nelietojiet elektroinstrumentu/iekārtu noguruma stāvoklī, alkohola, narkotiku vai zāļu ietekmē. Pat viens neuzmanības mirklis darba laikā var novest pie nopietnām traumām.

Lietojiet individuālos aizsardzības līdzekļus. Vienmēr lietojiet redzes aizsardzības līdzekļus. Individuālo aizsardzības līdzekļu, tādu kā putekļu maskas, pretslīdes aizsargapavu, kiveru un dzirdes aizsardzības līdzekļu, lietošana samazina nopietnu traumu risku.

Novërsiet nejaušu iedarbināšanu. Pirms pieslëgt elektroinstrumentu/iekārtu barošanas avotam un/vai akumulatoram, pacelt vai pärnest to, pärliecinieties, ka elektriskais slëdzis atrodas pozicijā “izslëgts”. Elektroinstrumenta/iekārtas pärnešana ar pirkstu uz slëdža vai elektroinstrumenta/iekārtas barošana, kad slëdzis atrodas pozicijā “izslëgts”, var novest pie nopietnäm traumām.

Pirms ieslēgt elektroinstrumentu/iekārtu, nonemiet visas atslēgas un citus instrumentus, kas tika izmantoti tā regulēšanai. Uz rotējošiem elektroinstrumenta/iekārtas elementiem atstātā atslēga var novest pie nopietnām traumām.

Nestiepieties un neliecieties pārāk tālu. Saglabājiet pareizu kermana pozīciju un līdzsvaru visu darbības laiku. Tas lauj vieglāk kontrolēt elektroinstrumentu/iekārtu negaidītu situāciju darba laikā gadījumā.

Gërbieties atbilstoši. Nevalkäjiet brīvus apgērbus vai rotaslietas. Turiet matus un apgērbus tālu no kustīgām elektroinstrumenta/iekārtas daļas. Kustīgās daļas var aizkert brīvus apgērbus, rotaslietas vai garus matus.

Ja ierīces ir pielāgotas putekļu nosūkšanas vai putekļu savākšanas sistēmas pieslēgšanas, pārliecinieties, ka tā ir pieslēgta un tiek izmantota pareízi. Putekļu nosūkšanas sistēmas izmantošana samazina riskus, kas saistīti ar putekliem.

Nepieļaujiet, lai pieredze, kas iegūta no biežas elektroinstrumenta/iekārtas izmantošanas, novestu pie bezrūpības un drošības noteikumu ignorēšanas. Bezrūpīga darbība sekundes dalā var novest pie nopietnām traumām.

Elektroinstrumenta/iekārtas lietošana un rūpes par to

Nepārslogojiet elektroinstrumentu/iekārtu. Lietojiet elektroinstrumentu/iekārtu, kas piemērots izvēlētajam pielietojumam. Atbilstošs elektroinstruments/iekārta nodrošina labāku un drošāku darbību, ja tas ir izmantots projektētai slodzei.

Neizmantojiet elektroinstrumentu/iekārtu, ja elektriskais slēdzis neļauj ieslēgt un izslēgt to. Elektroinstruments/iekārta, kuru nav iespējams kontrolēt ar tīkla slēdža palīdzību, ir bīstams, tas jānodod remontam.

Pirms regulēšanas, aksesuāru nomainas vai elektroinstrumenta/iekārtas uzglabāšanas atslēdziet kontaktdakšu no barošanas kontaktligzdas un/vai demontējiet akumulatoru, ja to var atslēgt no elektroinstrumenta/iekārtas. Šādi aizsardzības pasākumi lauj izvairīties no nejaušas elektroinstrumenta/iekārtas ieslēgšanas.

Üzglabājiet instrumentu bērniem nepieejamā vietā, neļaujiet lietot elektroinstrumentu/iekārtu personām, kas nepārzina elektroinstrumenta/iekārtas apkalpošanu vai šo instrukciju. Elektroinstrumenti/iekārtas ir bīstami neapmācītu lietotāju rokās.

Veiciet elektroinstrumenta/iekārtas un aksesuāru tehnisko apkopi. Pārbaudiet elektroinstrumentu/iekārtu, lai pārliecinātos, kas tas ir brīvs no nesakritībām vai kustīgu daļu iesprūdumiem, daļu bojājumiem un jebkādiem citiem faktoriem, kas var ietekmēt elektroinstrumenta/iekārtas darbību. Pirms elektroinstrumenta/iekārtas lietošanas novērsiet tā bojājumus.

Daudzi nelaimes gadījumi notiek elektroinstrumenta/iekārtas nepareizas tehniskās apkopes dēl.

Griešanas elementus uzturiet tīrus un asus. Pareizi kopti griešanas instrumenti ar asām malām retāk iesprūst darbības laikā un tos ir vieglāk kontrolēt.

Lietojiet elektroinstrumentus/iekārtas, aksesuārus, ieliekamus instrumentus utt. atbilstoši šīm instrukcijām, ŋnemot vērā darba veidu un apstāklus. Instrumentu izmantojošana citam darbam, izņemot to, kuram tie ir projektēti, var novest pie bīstamas situācijas.

Uzturiet rokturus un virsmas, kas paredzētas turēšanai, sausas un brīvas no ellām un smērvielām. Slideni rokturi un virsmas, kas paredzētas turēšanai, nelauj droši apkalpot un kontrolēt elektroinstrumentu/iekārtu bīstamās situācijās.

Remonti

Veiciet elektroinstrumenta/iekārtas remontus tikai pilnvarotos servisa centros, izmantojot tikai originālās rezerves daļas.

Tas nodrošina elektroinstrumenta darbības drošību.

SLIPMAŠINU LIETOŠANAS DROŠIBAS INSTRUKCIJAS

Visu instrumentu, kas lietoti kopā ar slīpmašīnu, minimālajam griešanās ātrumam ir jābūt augstākam par slīpmašīnas nominālo griešanās ātrumu. Aizliegts izmantot instrumentus, kuru minimālais pielaujamais griešanās ātrums ir zemāks par slīpmašīnas

LV

vārpstas nominālo griešanās ātrumu. Izmantoto slīpdisku diametram ir jāatbilst slīpmašīnas izmēriem. Slīpdiski ir jāuzglabā saskaņā ar ražotāja norādījumiem. Pirms slīpmašīnas iedarbināšanas vienmēr jāpārbauda tās stāvoklis. Slīpdiski ir jāuzstāda saskaņā ar ražotāja instrukciju. Lai pārliecinātos, ka slīpdisks ir pareizi nostiprināts, iedarbiniet slīpmašīnu bez slodzes uz 30 sekundēm drošā pozīcijā. Ja rodas pārmērīgas vibrācijas vai citas nepareizas darbības vai bojājumu pazīmes, nekavējoties apturiet ierīci un pārbaudiet to. Ja ierīce ir aprīkota ar pārsegiem, to nedrīkst lietot bez uzstādītajiem pārsegiem. Nedrīkst palielināt caurumu slīpdiskā. Ierīču gadījumā, kas paredzētas darbībai ar slīpdiskiem ar vītņotiem caurumiem, ir jānodrošina atbilstošs vārpstas garums. Jāpārliecinās, ka apstrādājams priekšmets ir pareizi nostiprināts. Griešanas diskus nedrīkst izmantot sānu slīpēšanai. Jāpārliecinās, ka dzirksteles, kas rodas slīpēšanas laikā, neizraisīs traumas un neradīs ugunsgrēka risku. Uzturiet ventilācijas atveres tīrībā. Ja nepieciešams, atvienojiet slīpmašīnu no barošanas avota un iztīriet instrumentu no putekļiem. Neizmantojiel tīrīšanai metāla materiālus. Vienmēr lietojiet aizsargbrilles un dzirdes aizsardzības līdzekļus. Lietojiet arī citus individuālās aizsardzības līdzekļus tādus kā putekļu maskas, aizsargcimdi, kiveres, priekšauti. Pēc slīpmašīnas izslēgšanas disks griežas vēl kādu laiku.

UZSTĀDĪŠANA UN SALIKŠANA

Uzstādiet slīpmašīnu uz līdzenas, drošas, stabilas un neuzliesmojošas virsmas. Izmantojot caurumus instrumenta pamatnēs piestipriniet to pie pamatnes ar atbilstošām stiprināšanas skruvēm. Slīpmašīnu drīkst lietot tikai sausā, slēgtā telpā, kas nodrošina aizsardzību pret nepiederošu personu, jo īpaši bērnu piekluvi.

Balstu uzstādīšana

Atkarībā no modela piestipriniet balstu pie slīpdiska pārsega ar skrūvi un uzgriezni vai skrūvēm. Noregulējiet attālumu starp balstu un slīpdisku tā, lai tas nepārsniegtu 2 mm (II).

Aizsargpārsegu uzstādīšana

Piestipriniet pârsegu balstenus pie slīpdiska pârsega ar skrūvēm. Noregulējiet attālumu starp pârsega balsteni un slīpdisku tā, lai tas nepārsniegtu 2 mm (II). Pēc tam ievietojiet pârsegu spraugā un pieskrūvējiet to ar skrūvēm (III).

PIESLĒGŠANA ELEKTROTĪKLAM

Pirms slīpmašīnas pieslēgšanas barošanas avotam jāpārliecinās, ka elektrotīkla parametri atbilst nominālajiem datiem. Ja tas tā nav, slīpmašīnu nedrīkst pievienot kontaktligzdai. Slīpmašīna ir jāpieslēdz elektriskajai sistēmai, kas aprīkota ar aizsargvadu. Ja kontaktligzdai nav (nulles vai zemējuma) aizsargtapas, slīpmašīnas pieslēgšana nav atlauta. Ja neesat drošs par elektriskās sistēmas pareizu zemējumu vai nullējumu, sazinieties ar kvalificētu elektriķi. Pirms kabeļa kontaktdakšas pievienošanas kontaktligzdai jāpārliecinās, ka slīpmašīna ir izslēgta. Šim mērķim nospiediet pogu, kas apzīmēta ar “O”, un pēc tam atlaidiet spiedienu uz pogu. Elektriskā kabeļa bojājuma vai nodiluma gadījumā atvienojiet slīpmašīnu no sprieguma avota un nododiet to remontam pilnvarotā servisa centrā.

SAGATAVOŠANA DARBĪBAI

UZMANĪBU! Veicot visas darbības, slīpmašīnai ir jābūt atvienotai no barošanas avota — izvelciet elektriskā kabeļa kontaktdakšu no elektrotīkla kontaktligzdas!

Pirms lietošanas sākšanas veiciet slīpdisku skaņas pārbaudi. Pēc viegla trieciena pa disku, piemēram, ar plastmasas āmuru, diskam ir jāizdod tīra skaņa. Ja ritenis rada dobju skaņu (kas var liecināt par slīpdiska plīsumu), slīpdisks obligāti jānomaina pret jaunu. Izmantojiet tikai tādus diskus, kuriem ir tipa, izmēra un maksimālā pieļaujamā ātruma markējums. Neizmantojiet nezināmas izcelsmes slīpdiskus! Uzstādiet pārsegus, aizsargbrilles un balstus. Pārliecinieties, ka attālums starp balstu un slīpdisku nepārsniedz 2 mm un sprauga starp slīpdisku un okulāra balsteni nepārsniedz 2 mm. Slīpdiskiem nodilstot, uzstādiet balstus un balsteņus nepieciešamajā attālumā. Pārliecinieties, ka slīpmašīna ir droši nostiprināta, un, ja nepieciešams, stingri un droši pievelciet skrūves, kas stiprina slīpmašīnas korpusu pie pamatnes. Pārliecinieties, ka elektriskais kabelis un kontaktdakša nav bojāti. Valkājiet atbilstošu darba apģērbu, dzirdes aizsardzības līdzekļus un aizsargbrilles. Noteiciet drošības zonu ap slīpmašīnu, nelaujiet apkārtējiem cilvēkiem, jo īpaši bērniem pieklūt darba vietai. Pievienojiet slīpmašīnas kabeļa kontaktdakšu elektrotīkla kontaktligzdai. Šādai kontaktligzdai ir jābūt aprīkotai ar aizsargtapu! leslēdziet slīpmašīnu ar slēdzi un novērojiet tās darbību. Nav pieņemamas pārmērīgas vibrācijas, neparasts troksnis u. tml., kas var liecināt par to, ka slīpdisks nav vienmērīgi sabalansēts, jo nav droši piestiprinātas pie pamatnes. Šādā gadījumā izslēdziet slīpmašīnu ar slēdzi, atvienojiet kabeļa kontaktdakšu no elektrotīkla kontaktligzdas un novērsiet vibrāciju un trokšņa iemeslu vai nododiet instrumentu remontam pilnvarotā servisa centrā.

LIETOŠANA

UZMANIBU! Slipmašinu nedrikst lietot bez uzstādītiem slīpdisku pārsegiem, aizsargbrillēm un balstiem.

Slīpmašīnu drīkst lietot tikai persona, kas ir iepazinusies ar darba aizsardzības noteikumiem, kas attiecas uz griešanas slīpmašīnu lietošanu. Darba laikā jālieto individuālie acu aizsardzības līdzekļi, aizsargcimdi un dzirdes aizsardzības līdzekļi. Darba apgērbam

LV

cieši jäpiegul kermenim, un tam nedrīkst būt valīgu, karājošus elementus. Darba vieta jābūt skaidri noteiktai un jānodrošina lietotājam ērtība. Darba laika stāviet droši un stabili. Atcerieties ari par pareizu darba vietas apgaismojumu. Darba laikā slīpmašīnu var lietot tikai viens cilvēks! Darba vietas tuvumā nedrīkst atrasties apkārtējie cilvēki, jo īpaši bērni, un dzīvnieki. Instrumentu nedrīkst lietot bez tā iepriekšējās darbības tukšgaitā pārbaudes. Nedrīkst pieļaut instrumenta pārslodzi. Maksimālā slīpmašīnas dzinēja temperatūra nedrīkst pārsniegt 80 °C. Slīpmašīnu nedrīkst lietot mitrās vai slapjās telpās. Instrumentu nedrīkst pakļaut nokrišņu iedarbībai. Apstrādājams priekšmets ir jäpiespiež pie slīpdiska ar izjūtu, piemērojot pastāvīgu, ne pārāk spēcīgu spiedienu. Ja apstrādes laikā apstrādājams priekšmets stipri uzkarst, atdzesējiet to, piemēram, iegremdējot aukstā ūdenī. Darba laikā izman-tojiet visu slīpdiska priekšējo virsmu. Slīpēšanai nedrīkst izmantot slīpdiska sānu virsmas. Cietu metālu slīpēšanai izmantojiet mīkstus slīpdiskus, un mīkstākiem metāliem — cietākus slīpdiskus. Neslīpējiet mīkstus metālus (piemēram, svinu) vai koku, jo tas izraisa ātrāku slīpdisku nodilšanu vai pat to iznīcināšanu. Slīpmašīna ir vispiemērotākā mazu instrumentu ar asmeņiem (urbju, nažu, šķēru, kaltu, griežņu u. tml.) apstrādei. Pievērsiet īpašu uzmanību tam, lai turētu slīpējamu priekšmetu stingri un droši, jo tā izkrišana no rokām var izraisit nelaimes gadījumu vai instrumenta iznīcināšanu.

SLIPDISKU UZSTADISANA UN NOMAINA

UZMANIBU! Pirms slipdisku nomaiñas obligati atvienojiet slipmašinu no sprieguma avota, izvelkot kabeļa kontaktdakšu no elektrotikla kontaktligzdas.

Izslēdziet slīpmašīnu un izņemiet barošanas kabeļa kontaktdakšu no elektrotīkla kontaktligzdas. Atskrūvējiet skrūves un noņemiet sānu pārsegu, pēc tam atskrūvējiet piespiedējpaliktņa stiprināšanas uzgriezni, elastīgo starpliku (ja tāda ir) un nodilušu slīpdisku. Iztīriet pārsega iekšpusi no netīrumiem, kas tajā uzkrājušies. Uzlieciet jaunu slīpdisku, elastīgo starpliku (ja tāda ir) un piespiedējpaliktni, uzskrūvējiet uzgriezni un pēc tam pievelciet to stingri un droši. lepriekš atvienojot slīpmašīnu no elektrotīkla, pārliecinieties, ka slīpdisks griežas brīvi. Pieskrūvējiet sānu pārsegu, noregulējiet okulāra un balsta pozīciju. Veiciet slīpdiska skaņas pārbaudi. Dobja skaņa izslēdz slīpdiska turpmāku lietošanu. Noteiciet drošības zonu ap slīpmašīnu, pievienojiet kabeļa kontaktdakšu kontaktligzdai un ieslēdziet slīpmašīnu ar slēdzi darbībai tukšgaitā uz aptuveni 5 min. Slīpmašīnu var sākt lietot tikai pēc pārliecināšanās, ka tā darbojas pareizi.

Diska birstes nomaina (attiecas uz ierīci YT-822107)

Izslēdziet slīpmašīnu un izņemiet barošanas kabeļa kontaktdakšu no elektrotīkla kontaktligzdas. Bloķējiet vārpstas griešanās iespēju ar atslēgu, kas piemērota tās caurumam (IV). Atskrūvējiet piespiedējpaliktna stiprināšanas uzgriezni un pēc tam demon- tējiet piespiedējpaliktni un nodilušu diska birsti. Iztīriet pārsega iekšpusi no netīrumiem, kas tajā uzkrājušies. Uzlieciet jaunu birsti, piespiedējpaliktni, uzskrūvējiet stiprināšanas uzgriezni un pēc tam pievelciet to stingri un droši (IV).

Sliplentes nomaina (attiecas uz ierīci YT-822110)

Izslēdziet slīpmašīnu un izņemiet barošanas kabeļa kontaktdakšu no elektrotīkla kontaktligzdas. Atskrūvējiet skrūves un nonemiet slīplentes sānu pārsegu (V). Atskrūvējiet blokēšanas skrūvi un pēc tam nonemiet slīplenti no slīpmašīnas rulliem. Iztīriet pārsega iekšpusi no netīrumiem, kas tajā uzkrājušies. Uzlieciet jaunu slīplenti uz slīpmašīnas rulliem, pārvietojiet augšējo veltni pēc iespējas tālāk uz aizmuguri tā, lai slīplente būtu nospriegota, un pēc tam blokējiet augšējā rulla pozīciju, pievelkot blokēšanas pogu (V). Uzstādiet sānu pārsegu savā vietā un pēc tam pieskrūvējiet to ar skrūvēm.

Slīpdiska slapjai slīpēšanai nomaina (attiecas uz ierīci YT-822112)

Izslēdziet slīpmašīnu un izņemiet barošanas kabeļa kontaktdakšu no elektrotīkla kontaktligzdas. Atskrūvējiet skrūves un pēc tam noņemiet slīpdiska pārsegu (VI). Iztīriet pārsega iekšpusi no netīrumiem, kas tajā uzkrājušies. Uzlieciet jaunu slīpdisku, pie-spiedējpaliktni, uzskrūvējiet uzgriezni un pēc tam pievelciet to stingri un droši (VI). Iepriekš atvienojot slīpmašīnu no elektrotīkla, pārliecinieties, ka slīpdisks griežas brīvi. Uzstādiet pārsegu savā vietā un pēc tam pieskrūvējiet to ar skrūvēm.

TEHNISKÄ APKOPE UN APSKATES

UZMANĪBU! Pirms regulēšanas, tehniskās apkalpošanas vai tehniskās apkopes sākšanas, izvelciet ierīces kontaktdakšu no elektriskā tīkla kontaktligzdas. Pēc darba pabeigšanas pārbaudiet elektroinstrumenta tehnisko stāvokli, veicot ārējo apskati un novērtējot: korpusu un rokturi, elektriskā kabeļa ar aizsargu pret pārmērīgu barošanas kabeļa salocīšanu, ventilācijas atveres caurejamību, suku dzirksteļošanu, gultņu un pārvadu darbības skalumu, iedarbināšanu un darbības vienmērību. Garantijas periodā lietotājs nedrīkst demontēt elektroinstrumentus un nomainīt nekādus mezglus vai sastāvdaļas, jo tas noved pie garantijas tiesību zaudēšanas. Visas problēmas, kas pamanītas apskates vai darbības laikā, ir signāls, lai veiktu remontu servisa centrā. Pēc darba pabeigšanas iztīriet korpusu, ventilācijas atveres, pārslēgus, papildrokturi un pārsegus, piemēram, ar saspiestā gaisa strūklu (ar spiedienu, kas nepārsniedz 0,3 MPa), otu vai sausu lupatiņu, neizmantojot kīmiskos līdzekļus un mazgāšanas šķidrumus. Iztīriet instrumentus un rokturus ar sausu, tīru lupatiņu.

POPIS VÝROBKU
