INSTRUKCJA OBSŁUGI YT-82350 Yato

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

1. głowica z dyskiem
2. głowica delta
3. obudowa napędu
4. wysięgnik
5. zatrzask wysięgnika
6. rękojeść
7. regulacja obrotów
8. włącznik
9. arkusz papieru ściernego
10. kabel zasilający z wtyczka
11. wąż elastyczny
12. przedłużenie

RU UA LT

Napięcie i częstotliwość znamionowa

Obroty znamionowe (dysk)

Rated speed (disc)

Oscylacje znamionowe (delta)

Średnica krążka ściernego

Regulacja prędkości obrotowej Rotational Speed Control

Drehzahleinstellung

Kierunek obrotu dysku

Druga klasa bezpieczeństwa elektrycznego Second class of insulation

Przeczytać instrukcję

Używać ochrony słuchu

Stosować rękawice ochronne

Use protective gloves

Stosować ochronę dróg oddechowych

Use respiratory protection

Atemwege schützen!

Używać gogle ochronne

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Szlifierka na wysięgniku do ścian jest elektronarzędziem służącym do szlifowania dużych, płaskich powierzchni za pomocą krążków papieru ściernego. Dzięki wysięgnikowi możliwe jest szlifowanie ścian bez korzystania z podestów. Szlifierka została wyposażona w odciąg pyłu powstającego podczas pracy oraz wąż pozwalający podłączyć produkt do urządzenia zbierającego, co pozwala do minimum ograniczyć zapylenie miejsca pracy. Prawidłowa, niezawodna i bezpieczna praca elektronarzędzia jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

Urządzenie jest dostarczane w stanie kompletnym, ale wymaga pewnych czynności montażowych. Wraz z szlifierką dostarczane są:

• arkusz papieru ściernego,
• wąż,
• dodatkowa przystawka szlifująca,
• przedłużka

PARAMETRY TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-82350
Napięcie sieci [V] 230 - 240
Częstotliwość sieci [Hz] 50
Moc znamionowa [W] 710
Obroty znamionowe (dysk) [min]	^-1 600 - 1500
Oscylacje znamionowe (delta) [min]	^-1 ]	3000 - 6000
Rozmiar wrzeciona		M6
Średnica tarczy do mocowania krążków	[mm]	215
Średnica krążków papieru ściernego	[mm]	225 / 215 / 210
Masa	[kg]	3,39
Poziom hałasu
- ciśnienie akustyczne L_pA ± K_pA	[dB (A)]	88,0 ± 3,0
- moc L_wA ± K_wA	[dB (A)]	99,0 ± 3,0
Poziom drgań _ab\_AG ± K (dysk / delta)	[m/s2]	3,48 ± 1,5 / 3,51 ± 1,5
Klasa izolacji		II
Stopień ochrony		IP20

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów.

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.

Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikołwiek

PL

sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych.

Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów.

Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów.

Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami.

Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektrona-rzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odlącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.

Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA

Narzędzie jest przeznaczone tylko do szlifowania za pomocą papieru ściernego. Zapoznać się ze wszystkimi ostrzeżenia mi, instrukcjami, ilustracjami oraz specyfikacjami dostarczonymi wraz z elektronarzędziem. Nieprzestrzeganie wszystkich instrukcji zamieszczonych poniżej może prowadzić porażeniem elektrycznym, pożarem i / lub poważnymi obrażeniami.

Posługiwanie się narzędziem jako szlifierką tarczową, szlifierką do szczotek drucianych, przecinarką, polerką lub w inny sposób niż opisany w instrukcji jest zabronione. Praca narzędziem, do której nie jest przeznaczone może stworzyć ryzyko i skutkować obrażeniami ciała.

Nie należy stosować akcesoriów, które nie zostały zaprojektowane i nie są przeznaczone przez producenta. To, że akcesoria można zamontować do narzędzia nie oznacza, że gwarantują bezpieczną pracę.

Maksymalna prędkość obrotowa akcesoriów musi być równa lub większa od maksymalnej prędkości obrotowej narzędzia. Akcesoria o mniejszej prędkości obrotowej niż prędkość narzędzia mogą, podczas pracy rozpaść się na kawałki.

Zewnętrzna średnica oraz grubość akcesoriów musi się zawierać w przedziale rozmiarów określonym dla narzędzia. Akcesoria o niewłaściwych rozmiarach nie mogą być właściwie osłanianie i obsługiwane.

Rozmiar otworu mocującego kół, tarcz, kołnierzy oraz innych akcesoriów musi pasować do rozmiaru wrzeciona narzędzia. Akcesoria, których rozmiar otworu mocującego nie odpowiada rozmiarowi wrzeciona narzędzia, po uruchomieniu wpadną w wibracje i może to spowodować utratę kontroli nad narzędziem.

Nie stosować uszkodzonych akcesoriów. Przed każdym użyciem zbadać stan akcesoriów na obecność, odprysków, pęknięć, przetarć i nadmiernego zużycia. W przypadku upuszczenia akcesoriów należy sprawdzić je pod kątem uszkodzeń albo zamontować nowe, nieuszkodzone akcesoria. Po oględzinach i zainstalowaniu akcesoriów należy umieścić siebie oraz osoby postronne poza płaszczyzną obrotu akcesoriów, następnie uruchomić narzędzie na jedną minutę przy maksymalnej prędkości obrotowej. Podczas testu uszkodzone akcesoria ulegną zniszczeniu.

Stosować środki ochrony osobistej. W zależności od zastosowania stosować osłony twarzy, gogle lub okulary ochronne. Jeżeli jest wymagane, stosować maski przeciwpyłowe, ochronę słuchu, rękawice oraz fartuchy chroniące przed niewielkimi fragmentami akcesoriów lub materiałów powstających podczas pracy. Ochrona oczu musi być zdolna do za trzymania lecających odłamków powstających podczas pracy. Maska przeciwpyłowa musi być zdolna do filtracji pyłu powstającego podczas pracy. Zbyt długie wystawienie na działanie hałasu może skutkować utratą słuchu.

Podczas wykonywania pracy, w której tarcza może zetknąć się z ukrytym przewodem elektrycznym pod napięciem lub przewodem zasilającym trzymać szlifierkę tylko za pomocą izolowanych uchwytów. Tarcza podczas kontaktu z przewodem pod napięciem może spowodować, że metalowe elementy narzędzia mogą się znaleźć pod napięciem, co może spowodować porażenie elektryczne operatora narzędzia.

Utrzymywać bezpieczny dystans pomiędzy miejscem pracy, a osobami postronnymi. Osoby wchodzące do miejsca pracy muszą stosować środki ochrony osobistej. Odłamki powstające podczas pracy lub odłamki uszkodzonych akcesoriów mogą wylecieć poza najbliższe otoczenie miejsca pracy.

Umieszczac przewód zasilający z dala od obracających się elementów narzędzia. W przypadku utraty kontroli nad narzędziem, przewód może zostać przecięty lub pochwycony, a dłoń lub ramię operatora może zostać wciągnięte w obracające się elementy maszyny.

Nigdy nie odkładać narzędzia do momentu całkowite zatrzymania się obracających elementów. Obracające się elementy mogą „pochwycić” podłoże i wyrwać narzędzie spod kontroli.

Nie uruchamiań narzędzia podczas przenoszenia. Przypadkowy kontakt z obracającymi się elementami może spowodować pochwycenie i wciągnięcie odzieży i kontakt narzędzia z ciałem operatora.

Należy regularnie czyścić otwory wentylacyjne narzędzia. Wentylator silnika wciąga kurz i pył powstający podczas pracy, do środka narzędzia. Nadmierne nagromadzenie drobin metalu zawartych w kurzu zwiększa ryzyko porażenia elektrycznego.

Nie pracować narzędziem w pobliżu łatwopalnych materiałów. Iskry powstające podczas pracy mogą spowodować pożar.

Nie stosować akcesoriów wymagających chłodzenia cieczą. Woda lub płyn chłodzący mogą powodować porażenie prądem elektrycznym.

Pył powstający podczas szlifowania niektórych powierzchni może być toksyczny. Należy unikać jego wdychania, należy zastosować ochronę dróg oddechowych oraz odciąg pyłu.

Ostrzeżenia związane z odbiciem narzędzia w stronę operatora

Odbicie narzędzia w stronę operatora jest nagła reakcją na zablokowane lub zaciśnięte: tarczę obrotową, taśmę polerującą szczotkę lub inne akcesorium. Zablokowanie lub zaciśnięcie powoduje gwałtowne zatrzymanie się obracającego się akcesorium, co skutkuje obrotem elektronarzędzia w stronę przeciwną do obrotu akcesorium.

Na przykład, jeżeli tarcza ścierna jest zablokowana lub zaciśnięta przez obrabiany przedmiot, krawędź tarczy, która wchodzi do punktu zaciśnięcia może się zagłębić w powierzchni materiału powodując, że tarcza wydostanie się lub zostanie wyrzucona.

Tarcza może także wydostać się w kierunku do lub od operatora, w zależności od kierunku ruchu ściernicy w miejscu zaciśnięcia. Tarcze ścierne mogą także pęknąć w tych warunkach.

Odbicie narzędzia w stronę operatora jest wynikiem niewłaściwego użycia i / lub niezastosowania się do wskazówek zawartych w instrukcji obsługi. Zjawiska można uniknąć przestrzegając poniższe zalecenia.

Stosować pewny chwyt narzędzia oraz odpowiednią pozycję ciała i rąk, pozwoli to oprzeć się siłom powstającym podczas odbicia. Zawsze stosować dodatkowy uchwyt, jeżeli został dostarczony wraz z narzędziem, zapewni to maksymalna

PL

kontrolę podczas odbicia lub niespodziewanego obrotu podczas uruchamiania narzędzia. Operator jest w stanie kontrolo- wać obrót lub odbicie narzędzia, jeżeli zastosuje odpowiednie środki ostrożności.

Nigdy nie umieszczac dłoni w pobliżu obracających się elementów narzędzia. Obracające się elementy mogą, podczas odbicia, wejść w kontakt z dłonia.

Nie ustawiać się w strefie, w którą narzędzie przemieści się podczas odbicia. Odbicie skieruje narzędzie w kierunku przeciwnym do kierunku obrotu tarczy ściernej, w miejscu jej zakleszczenia się.

Zachować szczególnie uwagę podczas pracy w pobliżu narożników, ostrych krawędzi itp. Unikać podbijania i zakleszczania się tarczy ściernej. Podczas obróbki narożników lub krawędzie występuje zwiększone ryzyko zakleszczenia się tarczy ściernej, co prowadzi do utraty kontroli nad narzędziem lub odbiciem narzędzia.

Nie stosować tarcz z łańcuchem tnącym lub pił tarczowych. Ostrza powodują często odbicia i utratę kontroli nad narzędziem.

Ostrzeżenia związane ze szlifowaniem papierem ściernym

Nie stosować ponadwymiarowych tarcz z papierem ściernym. Podczas doboru ściernicy, należy kierować się zaleceniami producenta. Znacznie wystający poza tarczą papier ścierny może spowodować skaleczenie, a także zwiększa ryzyko zakleszczenia, rozdarcia lub wystąpienia zjawiska odbicia wstecznego w stronę operatora.

PRZYGOTOWANIE DO PRACY

Uwaga! Podczas montażu elementów wyposażenia należy odłączyć narzędzie od zasilania przez wyciągnięcie wtyczki z gniazdka sieciowego.

Montaż wysięgnika szlifierki (II)

Szlifierka posiada składany wysięgnik, co zaoszczędza miejsce podczas przechowywania, a także ułatwia transport.

Przed rozpoczęciem pracy należy obie części wysięgnika połączyć w taki sposób, aby nie rozłączyły się samoczynnie w trakcie pracy. Do połączenia obu części wysięgnika służy zatrzask. Zatrzask należy unieść, obie części wysięgnika złączyć tak, aby powierzchnie złącza przylegały do siebie całym obwodem. Następnie zaczep zatrzasku zaczepić o угłebienie w zawiasie i docisnąć tak, aby obie zatrzask dało się całkowicie zamknąć.

Złącze wysięgnika wyposażone jest w uszczelkę, która zapobiega wydostawaniu się pyłu podczas jego transportu wewnątrz wysięgnika. Przed każdym złączeniem wysięgnika należy sprawdzić stan uszczelki.

Demontaż wysięgnika należy przeprowadzić w odwrotnej kolejności.

Przedłużenie wysięgnika szlifierki (III)

Szlifierka posiada możliwość przedłużenia wysięgnika. Przedłużenie jest montowane na końcu wysięgnika.

Przed montażem należy poluzować nakrętkę znajdującą się na zakończeniu wysięgnika, ale nie odkręcać jej całkiem. Należy obrócić ją o kilka obrotów w kierunku przeciwnym do ruchu wskazówek zegara.

Wsunąć przedłużenie tak, aby znalazło się wewnątrz wysięgnika, a następnie przesunąć mocowanie przedłużenia tak, aby oparlo się na krawędzi nakrętki wysięgnika. Dociskając mocowanie, dokręcić nakrętkę, obracając zgodnie z ruchem wskazówek zegara, możliwość zmiany położenia przedłużenia powinna być zablokowana.

Na przedłużeniu znajduje się znacznik, który określa jak daleko można wysunąć przedłużenie. Nie należy przekraczać maksymalnego wysunięcia przedłużenia. Grozi to samoczynnym wysunięciem się przedłużenia z wysięgnika szlifierki, co może być przyczyną uszkodzenia produktu, a także przyczyną urazów.

Demontaż przedłużenia należy przeprowadzić w odwrotnej kolejności.

Montaż węża odciągu pyłu (IV)

Szlifierka została wyposażona w elastyczny wąż, który umożliwia podłączenie szlifierki do instalacji odciągu pyłu np. odkurzacza przemysłowego.

Wąż należy podłączyć do końca wysięgnika lub do końca przedłużenia.

Przed montażem należy poluzować nakrętkę znajdująca się na zakończeniu wysięgnika lub przedłużenia, ale nie odkręcać jej całkiem. Należy obrócić ją o kilka obrotów w kierunku przeciwnym do ruchu wskazówek zegara.

Wsunąć końcówkę węża do wnętrza nakrętki tak, aby oparła się na jej krawędzi. Dociskając końcówkę dokręcić nakrętkę, obracając zgodnie z ruchem wskazówek zegara. Sprawdzić czy końcówka węża nie wysuwa się z nakrętki.

Wolny koniec węża należy podłączyć do instalacji odciągu pyłu. Mogą być do tego potrzebne dodatkowe adaptery, które nie zostały dostarczone wraz z produktem.

Demontaż węża należy przeprowadzić w odwrotnej kolejności.

Zmiana głowicy szlifującej

Szlifierka posiada fabrycznie zamontowaną głowicę z obracającym się dyskiem. Głowica jest przeznaczona do szlifowania dużych powierzchni. Na wyposażeniu szlifierki znajduje się też głowica robocza trójkątnego kształtu (delta) przeznaczona do szlifowania w narożnikach. Głowica szlifuje za pomocą oscylacji.

PL

Głowica jest mocowana za pomocą zatrzasku i jej zmiana nie wymaga zastosowania dodatkowych narzędzi.

Odciągnąć i przytrzymać zatrzask głowicy (V), a następnie przesunąć go w kierunku symbolu otwartej klódki (VI). Głowicę roboczą zdemontować z obudowy napędu.

Miejsce mocowania oczyścić z pyłu oraz innych zanieczyszczeń za pomocą miękkiej suchej szmatki.

Głowicę osadzić w obudowie napędu tak, aby wszystkie trzpienie mocujące trafiły w otwory. Rozmieszczenie trzpieni, a także kształt mocowania wymusza tylko, jedną, poprawną pozycję montażu. Krawędzie głowicy oraz obudowy napędu powinny być równoległe. Przesunąć zatrzask w kierunku symbolu zamkniętej Household i upewnić się, że wycofał się w zagłębienie obudowy (VII). Tylko taka pozycja zatrzasku zapobiegnie samoczynnemu odłączeniu się głowicy roboczej w trakcie pracy.

Sprawdzić poprawność montażu. Jeżeli głowica nie daje się odczepić od obudowy napędu, a jednocześnie mocowanie głowicy i obudowy napędu są równoległe do siebie oznacza to poprawny montaż. W przeciwnym wypadku należy powtórzyć procedurę montażu głowicy roboczej.

Montaż arkusza papieru ściernego (VIII)

Uwaga! Przed montażem arkusza papieru ściernego należy dokonać jego oględzin pod kątem uszkodzeń. Jeżeli zostaną za- obserwowane jakiekolwiek uszkodzenia w postaci załamań, pęknięć, rozdarć lub ubytków należy taki arkusz wymienić na nowy pozbawiony uszkodzeń.

Arkusz papieru ściernego powinien być wyposażony w powierzchnię umożliwiającą montaż do rzepu na tarczy narzędzia. Arkusze powinny posiadać otwory umiejscowione w tym samym miejscu co otwory w tarczy narzędzia. Tylko w takim przypadku będzie możliwe efektywne odsysanie pyłu powstającego w trakcie pracy.

W przypadku głowicy z dyskiem, arkusz należy umieścić koncentrycznie na dysku tak, aby otwory w arkuszu pokryły się z otworami w dysku narzędzia. Krawędź krążka papieru ściernego nie powinna się stykać z osłoną tarczy narzędzia oraz ze szczotką na obrzeżu osłony. W przypadku głowicy z deltą należy arkusz należy umieścić na głowic tak, aby krawędzie głowicy były równoległe do krawędzi arkusza, aby otwory w arkuszu pokryły się z otworami w głowicy narzędzia.

OBSŁUGA PRODUKTU

Uwaga! Przed przystąpieniem do pracy należy przeprowadzić wszystkie czynności montażowe opisane powyżej.

Uruchamianie szlifi erki

Szlifierki nie wolno uruchamiać opierając głowicę roboczą o jakąkolwiek powierzchnię tak, aby arkusz papieru stykał się z jakim-kolwiek przedmiotem. Grozi to utratą kontroli nad narzędziem i może być przyczyną poważnych urazów

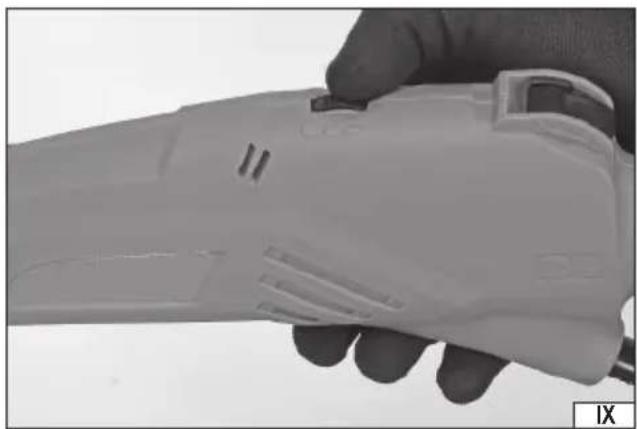

Szlifierka posiada pokrętło (IX), którym można wyregulować prędkość obrotową silnika co przekłada się na prędkość obrotową dysku lub prędkość oscylacji delty. W zależności od zamontowanej głowicy. Pokrętło zostało oznaczone za pomocą odpowiednich symboli wskazujących kierunek obrotu pokrętła w celu zmiany prędkości obrotowej silnika.

Upewnić się, że włącznik znajduje się w pozycji „wyłączony” – O (X).

Regulator obrotów ustawić w pozycję oznaczającą maksymalną prędkość obrotową.

Uruchomić instalację odciągu pyłu.

Chwycić szlifierkę oburącz jedną ręka za rękojeść przednią, drugą za rękojeść tylną.

Kciukiem przesunąć włącznik w kierunku pozycji „włączony” – I (XI).

Włącznik jest wyposażony w blokadę pozwalającą na pozostawienie go w pozycji „włączony” – I, bez potrzeby ciągłego przytrzymywania. Ułatwia to długotrwałą pracę. Odblokowanie włącznika następuje po naciśnięciu jego tylnej części i pozwoleniu na wycofanie się. Jeżeli włącznik nie został zablokowany, zwolnienie nacisku na niego spowoduje jego samoczynne przestawienie do pozycji „wyłączony” – O ,co zatrzyma prace produktu. Dysk może wirować jeszcze jakiś czas po wyłączeniu produktu. Należy odczekać z odłożeniem produktu do całkowitego zatrzymania obrotów dysku. Zabronione jest zatrzymywanie dysku przez przykładanie go do obrabianej powierzchni.

Dysk lub delta zaczną pracować z prędkością nominalną.

Przytrzymać szlifierkę w tej pozycji i obserwować pracę przez ok. 1 minutę. W przypadku zauważenia jakichkolwiek oznak nieprawidłowej pracy, np. zwiększonych wibracji czy nadmiernego hałasu należy natychmiast wyłączyć szlifierkę włącznikiem, odłączyć kabel zasilający od gniazdka i zbadać przyczynę nieprawidłowej pracy. Zabronione jest wznawianie pracy bez usunięcia usterki.

Jeżeli nie wystąpiły żadne objawy nieprawidłowej pracy można wyregulować obroty i przystąpić do pracy.

Praca szlifi erką

Jeżeli jest to wymagane obrabiany materiał należy zamocować w odpowiedni sposób tak, aby nie przemieszczał się w trakcie obróbki, na przykład za pomocą imadeł lub zacisków. Tarcza szlifierki wiruje z wysoką prędkością i niewłaściwe zamocowanie obrabianego materiału może spowodować jego niekontrolowane przemieszczenie się w trakcie pracy, co zwiększa ryzyko odniesienia poważnych obrażeń.

Zastosować środki ochrony osobistej, w postaci ochrony oczu i uszu, maski przeciwpyłowej, rękawic oraz odpowiednej odzieży roboczej.

Wykonać wszystkie czynności montażowe i regulacyjne.

Upewnić się, że włącznik znajduje się w pozycji wyłączony, a następnie podłączyć wtyczkę kabla zasilającego do gniazdka sieciowego.

PL

Szlifierkę zawsze trzymać oburącz za rękojeść przednią i rękojeść tylną. W przypadku stosowania przedłużenia, chwycić za rękojeść tylną i rękojeść przedłużenia.

Pozwolić szlifierce osiągnąć pełną prędkość obrotową i dopiero przyłożyć ją do obrabianego materiału.

Po zakończonej pracy należy szlifierkę wyłączyć włącznikiem, odłączyć ją od sieci zasilającej przez wyciągnięcie wtyczki kabla zasilającego z gniazdka i przystąpić do konserwacji.

Porady przydatne podczas pracy szlifierką

Zabronione jest trzymanie szlifierki w inny sposób niż za rękojeści. Nie trzymać szlifierki za inne części obudowy niż rękojeści.

Szlifierki nie należy zbyt mocno dociskać do obrabianej powierzchni. Zbyt duży nacisk może spowodować przegrzanie szlifierki, a także uszkodzenie obrabianej powierzchni.

Szlifierkę trzymać tak, aby szlifowanie odbywało się całą powierzchnią arkusza papieru ściernego. Pozwoli to na równomierne zużycie arkusza.

Do szlifowania dużych powierzchni należy stosować głowice wyposażoną w dysk obrotowy, zapewni to największą wydajność pracy. Głowicę z deltą stosować do narożników oraz do szlifowania innych miejsc, które nie są dostępne ze względu na kształt lub rozmiary głowicy z dyskiem. Nie zaleca się stosować tej głowicy do szlifowania dużych powierzchni. Taka praca jest mało wydajna, może doprowadzić do szybszego przegrzania się narzędzia.

Szlifierkę należy przesuwać do siebie i od siebie oraz stopniowo w bok. Nie należy wykonywać ruchów po okręgu. Drewno należy szlifować wzdłuż słojów. Szlifowanie powinno zaczynać się od papieru o grubszym ziarnie i stopniowo stosować papier o drobniejszym ziarnie, aż do uzyskania pożądanego efektu. Należy unikać sprawdzania stanu obrabianej powierzchni drewnianej za pomocą gołej dłoni. Może to spowodować zranienie drzazgami i zadziorami powstałymi w trakcie obróbki.

Szlifierka posiada dwa obszary z których pył jest transportowany do instalacji odciągu pyłu. Jeden obszar to otwory w spodzie głowicy roboczej, a drugi to szczelina pomiędzy brzegiem głowicy roboczej, a osłoną. Siłę odciągu pyłu należy dobrać ekspery-mentalnie w trakcie pracy. Nie zawsze największa siła będzie najbardziej skuteczna. Ciąg powietrza powstający w trakcie pracy może zbyt mocno przyssać szlifierkę do szlifowanej powierzchni co utrudni przemieszczanie się pyłu w stronę otworów w tarczy lub w stronę jej obrzeża oraz zmniejszy efektywność pracy. Zbyt niska siła odciągu spowoduje, że pył powstały podczas pracy pozostanie na materiale.

Obroty narzędzia oraz ziarnistość papieru należy dobierać w zależności od obrabianej powierzchni. Zbyt duża ziarnistość papieru ściernego spowoduje powstanie rys na powierzchni obrabianego materiału.

Wyższe obroty należy stosować do szlifowania materiałów ceramicznych i drewna nieżywicznego. Drewno żywiczne należy szlifować z mniejszą prędkością obrotową. Zbyt wysoka prędkość doprowadzi do szybkiego rozgrzania żywicy zawartej w drewnie co spowoduje zalepienie arkusza ściernego. Z podobnego powodu szlifowanie farb i lakierów także należy przeprowadzić przy niższej prędkości obrotowej.

W trakcie pracy należy robić regularne przerwy w czasie których należy kontrolować stan arkusza ściernego i stopień napełnienia instalacji odprowadzania pyłu. Jeżeli zostanie zaobserwowane, że papier ścierny został zalepiony przez pył powstający w trakcie pracy lub ziarno ścierne uległo wykruszeniu, należy wymienić arkusz na nowy.

KONSERWACJA PRODUKTU

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkę narzędzia z gniazdka sieci elektrycznej.

Głowica z dyskiem umożliwia demontaż dysku w celu dokładnego oczyszczenia przestrzeni pomiędzy dyskiem i osłoną. Należy przytrzymać ręką dysk, a następnie za pomocą klucza odkręcić śrubę mocującą dysk (XII). Przestrzeń pomiędzy dyskiem, dysk oraz osłonę oczyścić z pyłu oraz innych zanieczyszczeń za pomocą miękkiej suchej szmatki, strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa lub miękkiego pędzła. Nie stosować ostrych przedmiotów do czyszczenia.

Głowica z deltą nie umożliwia demontażu stopy roboczej.

Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą, czystą szmatką.

EN

PRODUCT DESCRIPTION

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DEKLARACJA ZGODNOŚCI

1224/YT-82350/EC/2024

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

Szlifierka na wysięgniku do ścian; 230-240 V\~; 50 Hz; 710 W; 215 mm; 600-1500/3000-6000 min ^-1 ; nr kat. YT-82350

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

EN 62841-1:2015 + A11:2022

i spełniają wymagania dyrektyw:

2006/42/WE Maszyny i urządzenia bezpieczeństwa

2014/30/UE Kompatybilność elektromagnetyczna

2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym

Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:

Agnieszka Rędziak

TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2024.12.17

(miejsce i data wystawienia)

V-CE PREZES ZARZADU

JAN SZMIDT

(nazwisko i podpis osoby upoważnionej)

TOYA S.A.

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2024.12.17
