INSTRUKCJA OBSŁUGI BR 4735 Esc Kärcher

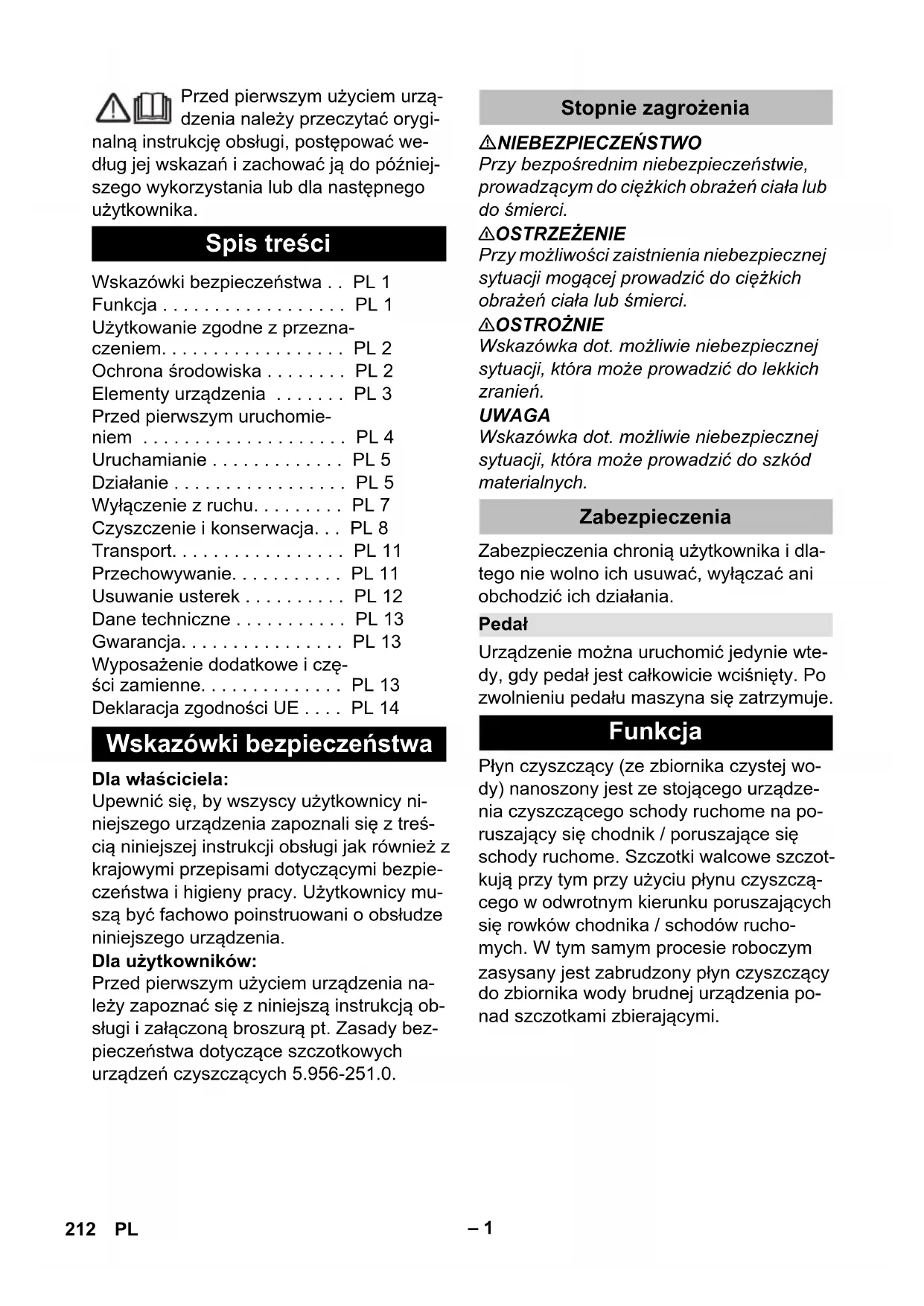

Chairman of the Board of Management Director Regulatory Affairs & Certification 211CS– 1 Przed pierwszym użyciem urzą- dzenia należy przeczytać orygi- nalną instrukcję obsługi, postępować we- dług jej wskazań i zachować ją do później- szego wykorzystania lub dla następnego użytkownika. Dla właściciela: Upewnić się, by wszyscy użytkownicy ni- niejszego urządzenia zapoznali się z treś- cią niniejszej instrukcji obsługi jak również z krajowymi przepisami dotyczącymi bezpie- czeństwa i higieny pracy. Użytkownicy mu- szą być fachowo poinstruowani o obsłudze niniejszego urządzenia. Dla użytkowników: Przed pierwszym użyciem urządzenia na- leży zapoznać się z niniejszą instrukcją ob- sługi i załączoną broszurą pt. Zasady bez- pieczeństwa dotyczące szczotkowych urządzeń czyszczących 5.956-251.0. NIEBEZPIECZEŃSTWO Przy bezpośrednim niebezpieczeństwie, prowadzącym do ciężkich obrażeń ciała lub do śmierci. 몇 OSTRZEŻENIE Przy możliwości zaistnienia niebezpiecznej sytuacji mogącej prowadzić do ciężkich obrażeń ciała lub śmierci. 몇 OSTROŻNIE Wskazówka dot. możliwie niebezpiecznej sytuacji, która może prowadzić do lekkich zranień. UWAGA Wskazówka dot. możliwie niebezpiecznej sytuacji, która może prowadzić do szkód materialnych. Zabezpieczenia chronią użytkownika i dla- tego nie wolno ich usuwać, wyłączać ani obchodzić ich działania. Urządzenie można uruchomić jedynie wte- dy, gdy pedał jest całkowicie wciśnięty. Po zwolnieniu pedału maszyna się zatrzymuje. Płyn czyszczący (ze zbiornika czystej wo- dy) nanoszony jest ze stojącego urządze- nia czyszczącego schody ruchome na po- ruszający się chodnik / poruszające się schody ruchome. Szczotki walcowe szczot- kują przy tym przy użyciu płynu czyszczą- cego w odwrotnym kierunku poruszających się rowków chodnika / schodów rucho- mych. W tym samym procesie roboczym zasysany jest zabrudzony płyn czyszczący do zbiornika wody brudnej urządzenia po- nad szczotkami zbierającymi. Spis treści Wskazówki bezpieczeństwa . . PL 1 Funkcja . . . . . . . . . . . . . . . . . . PL 1 Użytkowanie zgodne z przezna- czeniem. . . . . . . . . . . . . . . . . . PL 2 Ochrona środowiska . . . . . . . . PL 2 Elementy urządzenia . . . . . . . PL 3 Przed pierwszym uruchomie- niem . . . . . . . . . . . . . . . . . . . . PL 4 Uruchamianie . . . . . . . . . . . . . PL 5 Działanie . . . . . . . . . . . . . . . . . PL 5 Wyłączenie z ruchu. . . . . . . . . PL 7 Czyszczenie i konserwacja. . . PL 8 Transport. . . . . . . . . . . . . . . . . PL 11 Przechowywanie. . . . . . . . . . . PL 11 Usuwanie usterek . . . . . . . . . . PL 12 Dane techniczne . . . . . . . . . . . PL 13 Gwarancja. . . . . . . . . . . . . . . . PL 13 Wyposażenie dodatkowe i czę- ści zamienne. . . . . . . . . . . . . . PL 13 Deklaracja zgodności UE . . . . PL 14 Wskazówki bezpieczeństwa Stopnie zagrożenia Zabezpieczenia Pedał Funkcja 212 PL– 2 Niniejsze urządzenie przeznaczone jest do zastosowania profesjonalnego i przemysło- wego, np. w hotelach, szkołach, szpitalach, fabrykach, sklepach, biurach i pomieszcze- niach do wynajęcia. Urządzenie należy stosować wyłącznie zgodnie z niniejszą instrukcją obsługi. – Urządzenie może być używany jedynie do czyszczenia powierzchni chodników i schodów ruchomych. – Niniejsze urządzenie przeznaczone jest jedynie do użytku wewnątrz po- mieszczeń. – Kierunek ruchu urządzenia, które ma być czyszczone, trzeba ustawić w takim kierunku, by chodnik ruchomy / schody ruchome oddalały się od urządzenia. – Do czyszczenia schodów ruchomych może być używane niniejsze urządze- nie jedynie przy dolnym końcu schodów ruchomych. – Urządzenie można stosować wyłącznie z oryginalnym wyposażeniem i częścia- mi zamiennymi. Wskazówki dotyczące składników (RE- ACH) Aktualne informacje dotyczące składników znajdują się pod: www.kaercher.com/REACH Użytkowanie zgodne z przeznaczeniem Ochrona środowiska Materiał, z którego wykonano opakowanie nadaje się do po- wtórnego przetworzenia. Prosi- my nie wyrzucać opakowania do śmieci z gospodarstw domo- wych, lecz oddać do recyklingu. Zużyte urządzenia zawierają cenne surowce wtórne, które po- winny być oddawane do utyliza- cji. Akumulatory, olej i tym po- dobne substancje nie powinny przedostać się do środowiska naturalnego. Prosimy o utyliza- cję starych urządzeń w odpo- wiednich placówkach zbierają- cych surowce wtórne. 213PL– 3 1 Uchwyt do prowadzenia 2 Wąż spustowy do czystej wody 3 Wąż spustowy do brudnej wody 4 Wtyk sieciowy 5 Hak linki odciążającej 6 Pedał 7 Tylne koła z dźwignią blokującą 8 Pokrywa zbiornika brudnej wody 9 Koła przednie 10 Zbiornik brudnej wody 11 Otwór wlewu w zbiorniku czystej wodu 12 Pedał do opuszczania/podnoszenia głowicy czyszczącej 13 Dźwignia do zablokowania głowicy szczotki 1 Licznik czasu pracy 2 Wskaźnik ciśnienia tłoczenia 3 Wyłącznik główny 4 Kontrolka „Pełen zbiornik brudnej wo- dy“ 5 Kontrolka „Przeciążenie silnika szczo- tek“ Elementy urządzenia Pulpit sterowniczy 214 PL– 4 Usunąć opakowanie z wyjątkiem drew- nianej palety Wstawić uchwyt do prowadzenia do szczelin przy urządzeniu. Zamocować uchwyt do prowadzenia za pomocą 4 dołączonych w komplecie śrub. Zamocować pokrywy maskujące. Hak linki odciążającej zawiesić przy uchwycie do prowadzenia. Zamocować tylne koła, usunąć klocki drewniane do blokowania kół. Cztery oznaczone deski palety są umo- cowane śrubami. Odkręcić deski. Położyć deski na kancie palety. Ustawić deski w taki sposób, by leżały przed ko- łami urządzenia. Zamocowć deski przy pomocy śrub. Powoli przesuwać urządzenie z rampy. Wskazówka: Podczas produkcji urządzenie przepłukano środkiem przeciwdziałającym zamarzaniu. Przed pierwszym uruchomieniem należy usunąć środek przeciwdziałający zamarza- niu. Napełnić zbiornik wody czystej 10 litra- mi czystej wody. Nacisnąć na pedał. Ustawić przełącznik urządzenia na czyszczenie podstawowe. Urządzenie uruchomić na tak długo, aż ciśnienie na manometrze spadnie. Symbole na urządzeniu Spust brudnej wody Spust świeżej wody Otwór wlewu w zbiorniku czy- stej wodu Hamulec blokujący Pedał Przed przechyleniem urządzenia opróżnić zbiornik czystej wody i zbiornik brudnej wody. Przed pierwszym uruchomieniem Zamontować uchwyt do prowadzenia

Rozładunek Usunąć środek przeciwdziałający zamrażaniu 215PL– 5 NIEBEZPIECZEŃSTWO Niebezpieczeństwo odniesienia obrażeń! Urządzenie może zaczepić się i zostać po- ciągnięte przez ruchomy chodnik / rucho- me schody. Przed czyszczeniem spraw- dzić, czy platformy i profil rowków nie są zdeformowane, oraz usunąć zakleszczone przedmioty. Na wszelki wypadek należy upewnić się, że położenie przycisku wyłą- czenia awaryjnego ruchomego chodnika / ruchomych schodów jest znane. Odgrodzić ruchomy chodnik / schody ruchome na tak długo, jak długo trwa czyszczenie i powierzchnie do stąpania są wilgotne. Włączyć ruchomy chodnik / schody ru- chome. Upewnić się, by kierunek poruszania się ruchomego chodnika / schodów ru- chomych oddalał się od urządzenia. Sprawdzić, czy grzebienie i szyny pro- wadzące urządzenia zgadzają się z modelem chodnika ruchomego / scho- dów ruchomych. W razie konieczności wymienić grzebienie i szyny prowadzą- ce. Otworzyć pokrywę zbiornika czystej wody. Napełnić zbiornik wody czystej. UWAGA Niebezpieczeństwo uszkodzenia. Używać tylko zalecanych środków czyszczących. W przypadku innych środków czyszczą- cych użytkownik ponosi zwi ększone ryzyko bezpieczeństwa eksploatacji oraz ryzyko wypadku. Stosować tylko środki czyszczące nie za- wierające rozpuszczalników, kwasu solne- go i fluorowodorowego. Przestrzegać wskazówek bezpieczeństwa podanych na środkach czyszczących. Wskazówka: Nie stosować silnie pieniących się środków czyszczących. Uzupełnić środek czyszczący. Zamknąć pokrywę zbiornika czystej wo- dy. Podjechać urządzeniem przed podest chodnika ruchomego / schodów rucho- mych. NIEBEZPIECZEŃSTWO Niebezpieczeństwo zranienia! – Nie używać urządzenia na powierzch- niach nachylonych. – Naciskać pedał tylko jedną stopą. Dru- ga stopa musi stabilnie i pewnie spo- czywać na podłożu. – Pałąk przesuwny przytrzymywać za- wsze co najmniej jedną dłonią. – Poruszające się elementy ruchomego chodnika / ruchomych schodów mogą pochwycić luźną odzież lub biżuterię. W związku z tym należy zdjąć biżuterię oraz nosić odzież przylegającą do ciała i obuwie ochronne. Czas czyszczenia zależy od stopnia zanie- czyszczenia i dzieli się na trzy rodzaje czyszczenia. Czyszczenie na sucho już czyszczonych chodników / schodów ruchomych. Uruchamianie Przygotowanie rowków chodnika / schodów ruchomych Przygotowanie urządzenia Działanie Rodzaje czyszczenia Odkurzanie na sucho 216 PL– 6 Czyszczenie lekko zanieczyszczonych chodników / schodów ruchomych (z reguły w krótkich, regularnych odstępach). Przy tym ustawieniu urządzenie działa przy uży- ciu zredukowanej ilości wody. Pompa wod- na taktuje. Czyszczenie mocno zanieczyszczonych chodników / schodów ruchomych (z reguły gdy nie były one czyszczone przez dłuższy okres czasu). Szczególnie zabrudzone ob- szary powinny być wstępnie czyszczone ręcznie. – Luźny brud, o grubej strukturze, naj- pierw zamieść ręcznie. – Usunąć twarde elementy (np. kamienie) z rowków powierzchni do stąpania. – Powierzchnie czołowe przy schodach ruchomych oczyścić ręcznie. – Powierzchnie do stąpania czyścić w za- chodzących na siebie pasach. W tym celu wyjechać urządzeniem z pozycji roboczej i ustawić bocznie. – Zwracać uwagę w czasie czyszczenia na powierzchnie do stąpania. Powinny one być wilgotne, ale nie mokre. Nie po- winna pozostawać piana. – Najpierw czyścić wilgotno (płyn do czyszczenia), potem na sucho (prze- łącznik urządzenia na czyszczenie na sucho). – Na koniec jeden raz czyścić czystą wo- dą, aby usunąć reszty płynu czyszczą- cego. NIEBEZPIECZEŃSTWO Niebezpieczeństwo zranienia i porażenia prądem! Zawsze układać przedłużacz w sposób uniemożliwiający jego zakleszcze- nie lub zmiażdżenie oraz wykluczający nie- bezpieczeństwo potknięcia się. Podłączyć urządzenie do zasilania. Zawiesić koniec przedłużacza jako pęt- lę na haku linki odciążającej. Zablokować tylne koła. Przesunąć urządzenie na podest w taki sposób, by przednie koła nie dotykały powierzchni do stąpania poruszającego się chodnika ruchomego / schodów ru- chomych. Nacisnąć pedał do opuszczania głowicy szczotki. Głowica szczotki zostanie opuszczona, a dźwignia do blokowania zakleszcza się. Czyszczenie rutynowe Czyszczenie podstawowe Wskazówki dotyczące czyszczenia Tryb czyszczenia 217PL– 7 Nacisnąć pedał jedną nogą i poruszać przy tym urządzenie z boku w jedną i w drugą stronę. Urządzenie centruje się w rowkach powierzchni do stąpania, po- tem słychać szum. NIEBEZPIECZEŃSTWO Niebezpieczeństwo odniesienia obrażeń! Urządzenia nie wolno pchać po ruchomych schodach na odległość większą niż podana poniżej. W przeciwnym razie istnieje nie- bezpieczeństwo, że urządzenie zostanie pociągnięte przez ruchome schody. W przypadku zagrożenia natychmiast nacis- nąć przycisk wyłączenia awaryjnego rucho- mych schodów. Głowica czyszcząca musi być położona po- ziomo na schodach ruchomych. Ustawić przełącznik urządzenia na czyszczenie rutynowe albo czyszcze- nie podstawowe. Urządzenie się uruchamia. Wskazówka: Gdy zbiornik brudnej wody jest pełny, urzą- dzenie wyłącza się. W celu ponownego uruchomienia opróżnić zbiornik brudnej wody i na krótko ustawić wyłącznik urzą- dzenia w położeniu „0”. Czyszczenie wykonywać tak długo, aż chodnik ruchomy / schody ruchome do- konają 1 lub 2 obiegów. Potem przesu- nąć urządzenie w bok i uruchomić nowy proces czyszczenia. Ustawić przełącznik urządzenia na po- zycję czyszczenia na sucho. Czyszcze- nie na sucho jest aktywowane. Opuścić ciśnienie tłoczenia do 0. Ustawić wyłącznik urządzenia w pozycji „0”. Zwolnić pedał. Uruchomić pedał do podnoszenia gło- wicy czyszczącej. Głowica szczotkowa podnosi się. Przesunąć urządzenia w bok Nacisnąć pedał do opuszczania głowicy szczotki. Głowica szczotki zostanie opuszczona, a dźwignia do blokowania zakleszcza się. Nacisnąć pedał i wycentrować urządze- nie w rowkach powierzchni do stąpania. Ustawić przełącznik urządzenia na czyszczenie rutynowe albo czyszcze- nie podstawowe. Na koniec jeden raz czyścić czystą wo- dą, aby usunąć reszty płynu czyszczą- cego. NIEBEZPIECZEŃSTWO Niebezpieczeństwo odniesienia obrażeń! Podczas uzupełniania cieczy czyszczącej urządzenie nie może znajdować się w po- zycji roboczej. Ustawić przełącznik urządzenia na po- zycję czyszczenia na sucho. Czyszcze- nie na sucho jest aktywowane. Opuścić ciśnienie tłoczenia do 0. Ustawić wyłącznik urządzenia w pozycji „0”. Zwolnić pedał. Nacisnąć dźwignię do zablokowania i pedał do podniesienia głowicy szczotki. Głowica szczotki zostanie podniesiona. Poluzować tylne koła. Odjechać urządzeniem z pozycji robo- czej i z podestu, aż stanie na twardej powierzchni. Przesuwanie urządzenia w bok Wyłączenie z ruchu Zakończenie czyszczenia 218 PL– 8 Wyciągnąć wtyczkę z gniazda zasilają- cego. Spuścić resztę płynu czyszczącego i poddać utylizacji.. Spuścić brudną wodę i zutylizować ją. Oczyścić urządzenie wewnątrz i na ze- wnątrz. Spłukać zbiorniki czystą wodą. Odstawić urządzenie w pomieszczeniu wolnym od mrozu, na równym i czystym podłożu. Zablokować tylne koła. Blokadę chodnika ruchomego / scho- dów ruchomych usunąć dopiero wtedy, gdy cały obszar roboczy jest znowu su- chy. Przy mokrej powierzchni na chod- niku / schodach ruchomych istnieje nie- bezpieczeństwo potknięcia się. NIEBEZPIECZEŃSTWO Niebezpieczeństwo odniesienia obrażeń! Przed rozpoczęciem jakichkolwiek prac przy urządzeniu: Ustawić wyłącznik urządzenia w pozycji „0”. Wyciągnąć wtyczkę z gniazda zasilają- cego. Zablokować tylne koła. Spuścić resztę płynu czyszczącego i poddać utylizacji.. Spuścić brudną wodę i zutylizować ją. UWAGA Niebezpieczeństwo uszkodzenia! Nie spry- skiwać urządzenia wodą i nie stosować żadnych agresywnych środków czyszczą- cych. Wytrzeć urządzenie z zewnątrz szmat- ką nasyconą łagodnym roztworem czyszczącym. Wytrzeć wnętrze zbiornika wody brud- nej. Oczyścić sito. Aby móc przeprowadzić różne pracy kon- trolne i konserwacyjne, urządzenie do czyszczenia schodów ruchomych musi mieć dojście od dołu. Wraz z inną osobą przechylić urządze- nie do przodu, aż stanie na przedniej powierzchni obudowy. Skontrolować schemat spryskiwania dysz. Sprawdzić dysze ssące pod względem zanieczyszczenia.

Sprawdzić funkcją wyłączania awaryj- nego pedału. Uruchomić pedał, ustawić przełącznik urządzenia na czyszczenie na sucho, urządzenie musi się włączyć. Zwolnić pedał, urządzenie musi się zatrzymać. Naprawy może przeprowadzać jedynie serwis obsługi. Wyłączanie urządzenia Czyszczenie i konserwacja Czyszczenie urządzenia Terminy konserwacji Przechylić urządzenie do pozycji konserwacyjnej Codziennie przed użytkowaniem 219PL– 9 Sprawdzić blokowanie tylnych kół. Naprawy może przeprowadzać jedynie serwis obsługi. Skontrolować pod względem zużycia: Szczotki walca, Szczotki podbieracza, grzebienie, szyna prowadząca, węże, stopery i przednie koła. Stopery i przed- nie koła zlecić w razie potrzeby do wy- miany tylko przez serwis. Skontrolować przewód zasilający i wtyczkę pod kątem uszkodzeń. Wymia- nę może przeprowadzić tylko serwis albo fachowiec elektryk. Sprawdzić wszystkie elementy mocują- ce pod względem ich osadzenia. Skontrolować naprężenie i zużycie pa- sków napędu (serwis). Odkręcić pokrywę blaszaną przy użyciu klucza wewnętrznego sześciokątnego (torx). Wskazówka: Klucz imbusowy (Torx) znajduje się w mo- cowaniu węża spustowego brudnej wody. Oczyścić sito. Przykręcić pokrywę blaszaną. Wykręcić wszystkie 4 śruby i zdjąć na- sadkę łożyskową. Wyjąć szczotki walcowe (wielkie) i szczotki zbierające (małe) i zastąpić je (zwrócić uwagę na podbieracze sześ- ciokątne szczotek!) Przy tej czynności również skontrolo- wać grzebienie i dysze ssące i w razie potrzeby wymienić albo wyczyścić je. Po 100 godzinach roboczych Prace konserwacyjne Czyszczenie sita

Wymiana szczotek walcowych, szczotek zbierających

220 PL– 10 Wyjąć i wymienić grzebienie. W tym celu nasunąć grzebienie wlotowe na wąską, a grzebienie wylotowe na szynę szeroką. Wyjąć zanieczyszczenia z dysz ssą- cych, nie wciskać do środka. Poluzować śruby mocujące uchwytu szyny prowadzącej. Wymontować szynę prowadzącą. Montaż szyny prowadzącej w odwrotnej kolejności. Zważać na mocne osadze- nie. Poluzować nakrętkę kołpakową. Wyjąć dyszę, podkładkę uszczelniającą i sito. Wyczyścić dyszę i wstawić nową dyszę na nakrętkę kołpakową. Wstawić podkładkę uszczelniającą i sito oraz dokręcić ręką nakrętkę kołpa- kową. Wykręcić ochraniacz przy użyciu śrubo- kręta i wymienić. Wymiana grzebieni Wyczyścić dysze ssące Wymiana szyny prowadzącej Skontrolować dysze i filtry do płynu czyszczącego. Wymiana ochraniacza 221PL– 11 NIEBEZPIECZEŃSTWO Niebezpieczeństwo odniesienia obrażeń! Nie jeździć po powierzchniach o nachyle- niu powyżej 5°. Nigdy nie przewozić urzą- dzenia na ruchomych schodach / rucho- mym chodniku. 몇 OSTROŻNIE Niebezpieczeństwo zranienia i uszkodze- nia! Zwrócić uwagę na ciężar urządzenia w czasie transportu. Zablokować tylne koła. Przymocować urządzenie pasami mocują- cymi lub linami przed ślizganiem się. 몇 OSTROŻNIE Niebezpieczeństwo zranienia i uszkodze- nia! Zwrócić uwagę na ciężar urządzenia przy jego przechowywaniu. Urządzenie może być przechowywane je- dynie w pomieszczeniach wewnętrznych. Transport Przechowywanie 222 PL– 12 NIEBEZPIECZEŃSTWO Niebezpieczeństwo odniesienia obrażeń! Przed rozpoczęciem jakichkolwiek prac przy urządzeniu: Ustawić wyłącznik urządzenia w pozycji „0”. Wyciągnąć wtyczkę z gniazda zasilają- cego. Zablokować tylne koła. Spuścić resztę płynu czyszczącego i poddać utylizacji.. Spuścić brudną wodę i zutylizować ją. Usuwanie usterek Usterka Usuwanie usterek Silnik/Pompa się nie uruchamia albo w czasie pracy nagle się zatrzymuje. Opróżnić zbiornik brudnej wody, który jest pełen. Nacisnąć na pedał. Świeci się kontrolka „Pełen zbiornik brudnej wody“. Opróżnić zbiornik brudnej wody, który jest pełen. Nie osiągnięto ciśnienia robo- czego wynoszącego przynaj- mniej 3 bar. Jeżeli zbiornik na czystą wodę jest pusty, napełnić go (35 litrów). Skontrolować system przewodów pod kątem szczelności. W razie konieczności wezwać serwis do uszczelniania. Sprawdzić dyszę. Wezwać serwis do czyszczenia pompy. Wyczyszczone powierzchnie do stąpania są zbyt mokre. Sprawdzić, czy grzebienie nie są zużyte, w razie koniecz- ności wymienić. Sprawdzić uszczelkę pokrywy zbiornika brudnej wody pod względem uszkodzeń, a w razie konieczności wymienić. Sprawdzić, czy szczotki zbierające nie są zużyte, w razie konieczności wymienić. Sprawdzić dysze ssące i węże ssące, czy nie są zapcha- ne, w razie konieczności wyczyścić. Sprawdzić, czy pokrywa zbiornika brudnej wody jest w pełni zamknięta. Sprawdzić, czy zamontowano właściwe grzebienie. Czyszczone powierzchnie do stąpania nie są czyste. Skontrolować dysze do płynu czyszczącego czy nie są za- pchane, w razie konieczności wyczyścić albo wymienić. Sprawdzić uszczelkę pokrywy zbiornika brudnej wody pod względem uszkodzeń, a w razie konieczności wymienić. Sprawdzić, czy szczotki walcowe i szczotki zbierające nie są zużyte, w razie konieczności wymienić. Sprawdzić środki czyszczące. Sprawdzić stężenie roz- cieńczonego środka czyszczącego. Sprawdzić, czy szczotki zbierające nie są zużyte, w razie konieczności wymienić. Sprawdzić, czy pokrywa zbiornika brudnej wody jest w pełni zamknięta. Sprawdzić, czy zamontowano właściwe grzebienie. Świeci się kontrolka „Przeciąże- nie silnika szczotek“. Ustawić przełącznik urządzenia na „0“, a potem przekrę- cić do żądanej pozycji roboczej. Jeżeli usterka wystąpi częściej, wezwać serwis. Zdjąć taśmy lub liny ze szczotek. 223PL– 13 W każdym kraju obowiązują warunki gwa- rancji określone przez odpowiedniego lo- kalnego dystrybutora. Ewentualne usterki urządzenia usuwane są w okresie gwaran- cji bezpłatnie, o ile spowodowane są błę- dem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystry- butora lub do autoryzowanego punktu ser- wisowego. Stosować tylko oryginalne akcesoria i czę- ści zamienne, które gwarantują niezawod- ną i bezusterkową eksploatację przyrządu. Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie in- ternetowej www.kaercher.com. Dane techniczne Parametry robocze Napięcie znamionowe V 220-240 Częstotliwość Hz 50/60 Napięcie sterownicze V 12 Moc znamionowa (maks.) W 1400 Moc silnika ssącego W 800 Moc silnika szczotek W 600 Klasa ochrony IPX4 Ciśnienie tłoczenia bar 3-4 Zużycie wody l/h 25-50 Prędkość obrotowa szczotki walcowej obr./ min

Prędkość obrotowa szczotki zbierającej obr./ min

Wymiary i ciężar Szerokość robocza mm 470 szerokość mm 480 Długość mm 1150 Wysokość z uchwytem do prowadzenia mm 1050 Wysokość bez uchwytu do prowadzenia mm 760 Pojemność zbiornika czystej/brudnej wody l 35/35 Ciężar w czasie trans- portu kg ok. 90 Dopuszczalny ciężar całkowity kg ok. 125 Wartości określone zgodnie z EN 60335-2-72 Łączna wartość wibracji m/s

0,3 Niepewność pomiaru K m/s

0,2 Poziom ciśnienie aku- stycznego L

dB(A) <75 Niepewność pomiaru

dB(A) 2 Poziom mocy akustycz- nej L

+ Niepewność pomiaru K

dB(A) 90 Gwarancja Wyposażenie dodatkowe i części zamienne 224 PL– 14 Niniejszym oświadczamy, że określone po- niżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym wymogom dyrektyw UE dotyczącym wy- magań w zakresie bezpieczeństwa i zdro- wia. Wszelkie nie uzgodnione z nami mo- dyfikacje urządzenia powodują utratę waż- ności tego oświadczenia. Niżej podpisane osoby działają na zlecenie i z upoważnienia zarządu. Administrator dokumentacji: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 01.05.2019 r. Deklaracja zgodności UE Produkt: Środek do czyszczenia schodów ruchomych Typ: 1.310-xxx Obowiązujące dyrektywy UE 2006/42/WE (+2009/127/WE) 2014/30/UE Zastosowane normy zharmonizowane EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–72 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 Zastosowane normy krajowe
