ST1610ET - Podkaszarka EGO - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI ST1610ET EGO

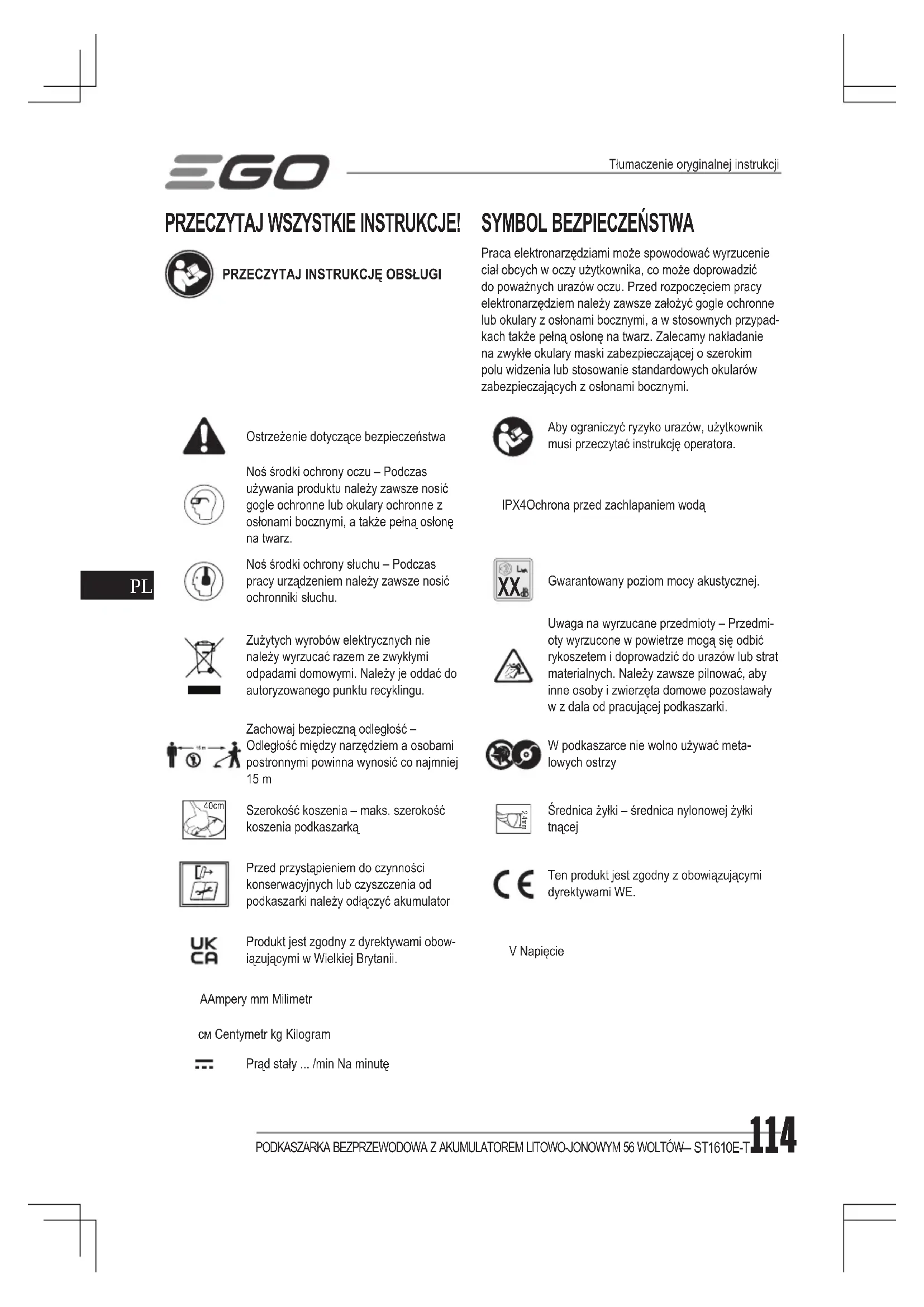

Tłumaczenie oryginalnej instrukcji PRZECZYTAJ WSZYSTKIE INSTRUKCJE!

Praca elektronarzędziami może spowodować wyrzucenie ciał obcych w oczy użytkownika, co może doprowadzić do poważnych urazów oczu. Przed rozpoczęciem pracy elektronarzędziem należy zawsze założyć gogle ochronne lub okulary z osłonami bocznymi, a w stosownych przypad-kach także pełną osłonę na twarz. Zalecamy nakładanie na zwykłe okulary maski zabezpieczającej o szerokim polu widzenia lub stosowanie standardowych okularów zabezpieczających z osłonami bocznymi.Ostrzeżenie dotyczące bezpieczeństwaAby ograniczyć ryzyko urazów, użytkownik musi przeczytać instrukcję operatora.Noś środki ochrony oczu – Podczas używania produktu należy zawsze nosić gogle ochronne lub okulary ochronne z osłonami bocznymi, a także pełną osłonę na twarz.IPX4 Ochrona przed zachlapaniem wodąNoś środki ochrony słuchu – Podczas pracy urządzeniem należy zawsze nosić ochronniki słuchu.

Gwarantowany poziom mocy akustycznej.Zużytych wyrobów elektrycznych nie należy wyrzucać razem ze zwykłymi odpadami domowymi. Należy je oddać do autoryzowanego punktu recyklingu.Uwaga na wyrzucane przedmioty – Przedmi-oty wyrzucone w powietrze mogą się odbić rykoszetem i doprowadzić do urazów lub strat materialnych. Należy zawsze pilnować, aby inne osoby i zwierzęta domowe pozostawały w z dala od pracującej podkaszarki.Zachowaj bezpieczną odległość – Odległość między narzędziem a osobami postronnymi powinna wynosić co najmniej 15 m W podkaszarce nie wolno używać meta-lowych ostrzy 40cm Szerokość koszenia – maks. szerokość koszenia podkaszarką 2.4mm Średnica żyłki – średnica nylonowej żyłki tnącejPrzed przystąpieniem do czynności konserwacyjnych lub czyszczenia od podkaszarki należy odłączyć akumulatorTen produkt jest zgodny z obowiązującymi dyrektywami WE.Produkt jest zgodny z dyrektywami obow-iązującymi w Wielkiej Brytanii.V NapięcieA Ampery mm Milimetrсм Centymetr kg KilogramPrąd stały ... /min Na minutęPODKASZARKA BEZPRZEWODOWA Z AKUMULATOREM LITOWO-JONOWYM 56 WOLTÓW — ST1610E-T 115

SPECYFIKACJA Napięcie56 V Prędkość bez obciążeniaZakres małej prędkości: 3500-4800 min Zakres dużej prędkości: 4000-5500 min Mechanizm żyłki tnącejSYSTEM PODAWANIA LINE-IQTyp żyłki tnącej Żyłka nylonowa 2,4 mmSzerokość koszenia 40 cmZalecana temperatura użyt-kowania0°C - 40°CZalecana temperatura przechowywania-20°C - 70°CCiężar (bez akumulatora) 3,5 kgZmierzony poziom mocy akustycznej L 90 dB(A) K=2,5 dB(A)Poziom ciśnienia akustycznego na wysokości ucha operatora

77 dB(A) K= 3 dB(A)Gwarantowany poziom mocy akustycznej L (zmierzony zgodnie z dyrektywą 2000/14/WE)92 dB(A)Szacunkowe drgania a

Uchwyt przedni3,9 m/s

◾ Deklarowana całkowita wartość drgań została zmierzona zgodnie ze standardowymi metodami testowania i może służyć do porównywania różnych narzędzi. ◾ Deklarowana całkowita wartość drgań może również służyć do wstępnej oceny narażenia na drgań.UWAGA: Emisja drań podczas rzeczywistego stosowania elektronarzędzia może różnić się od deklarowanej wartoś-ci, w której narzędzie jest używane. Aby się zabezpieczyć, w rzeczywistych warunkach użytkowania użytkownik powinien nosić rękawice i nauszniki ochronne. OPIS ZAPOZNANIE SIĘ Z PODKASZARKĄ (Rys. A1)1. Spust z regulacją prędkości2. Uchwyt tylny3. Dźwignia odblokowująca4. Przełącznik 2-biegowy5. Wskaźnik prędkości6. Obejma blokady wysokości7. Szybko regulowany uchwyt przedni8. Dźwignia szybkiego odblokowywania9. Zawias i śruba blokująca10. Przycisk POWERLOAD

11. Głowica podkaszarki (z systemem podawania LINE-

IQ) 12. Żyłka tnąca13. Zaczep odblokowujący14. Ostrze do przycinania żyłki15. Osłona16. Mechanizm odłączania17. Zatrzask18. Przycisk odblokowujący akumulator19. Klucz imbusowy20. Obejma na pasek na ramię21. Pasek naramienny

LISTA ELEMENTÓW W OPAKOWANIU

(RYS. A1) MONTAŻ OSTRZEŻENIE: W przypadku braku lub uszkodzenia którejś z części nie należy uruchamiać urządzenia aż do momentu wymiany lub naprawy części. Używanie urządze-nia z uszkodzonymi częściami lub gdy którejś z części brakuje może doprowadzić do poważnych urazów ciała. OSTRZEŻENIE: Nie należy próbować przerabiać urządzenia lub tworzyć akcesoriów, które nie są zalecane do używania w podkaszarce. Wszelkie tego typu zmiany lub modykacje są niedozwolone i mogą prowadzić do niebezpiecznych sytuacji oraz poważnych urazów ciała. OSTRZEŻENIE: Aby zapobiec przypadkowemu włączeniu, które mogłoby spowodować urazy ciała, naPODKASZARKA BEZPRZEWODOWA Z AKUMULATOREM LITOWO-JONOWYM 56 WOLTÓW — ST1610E-T116

czas mocowania części należy zawsze wyjmować z maszyny akumulator. WYPAKOWANIE TRZONKA OSTRZEŻENIE: Aby nie dopuścić do przytrzaśnięcia dłoni lub palców, nie należy trzymać trzonka na połącze-niach. OSTRZEŻENIE: Do momentu zablokowania trzonka nie należy próbować włączać urządzenia.Delikatnie rozsunąć trzonek; uważać, aby nie uszkodzić przewodu wewnątrz trzonka. Dokręcić śrubę dostarczonym kluczem, aby zablokować trzonek (Rys. B1 i B2).

OSTRZEŻENIE: Podczas zakładania lub wymie- niania osłony należy mieć zawsze założone rękawice. Należy uważać na ostrze na osłonie i chronić dłonie przed skaleczeniem ostrzem. OSTRZEŻENIE:: Nigdy nie należy włączać maszyny bez mocno założonej osłony. Aby chronić użytkownika, os-łona musi być zawsze założona na maszynę! Jeśli osłona jest założona, nie należy nigdy próbować jej zdejmować lub regulować. Jeśli potrzebna jest wymiana, powinien jej dokonać wykwalikowany technik!Ustawić podkaszarkę głowicą do góry (Rys. C1). Dopasować otwory mocujące do otworów montażowych i przykręcić osłonę na podstawie trzonka dwiema śrubami (Rys. C2). UWAGA: Osłona musi być zamocowana zgodnie z Rys. C1 i C2, montaż odwrotną stroną stanowi poważne zagrożenie!

MOCOWANIE I REGULACJA UCHWYTU

1. Poluzować i zdjąć dźwignię szybkiego odblokowywania i nakrętkę motylkową z uchwytu przedniego (Rys. D1).

D1-1 Uchwyt przedniD1-2 Blok zaciskowy D1-3 Nakrętka motylkowa D1-4 Dźwignia szybkiego odblokowywania2. Wsunąć uchwyt przedni na trzonek w stree montażowej między obejmą blokady wysokości a zawiasem (Rys. D2).3. Włożyć blok zaciskowy w szczelinę uchwytu (Rys. D3).4. Zamontować dźwignię szybkiego odblokowywania i wstępnie dokręcić nakrętkę motylkową. Dopilnować, aby uchwyt przedni był ustawiony do góry i skierowany w stronę górnej części uchwytu tylnego (Rys. D4).5. Pociągnąć dźwignię szybkiego odblokowywania w górę, aby przesunąć/obrócić uchwyt przedni do wygodnej pozycji roboczej; następnie zablokować dźwignię szybkiego odblokowywania (Rys. D5). UWAGA: Uchwyt przedni należy zakładać na trzonku tylko w stree montażowej. OSTRZEŻENIE: Narzędzia nie można używać bez prawidłowo zamocowanego uchwytu przedniego.

REGULACJA WYSOKOŚCI PODKASZARKI

Jeżeli długość trzonka jest nieodpowiednia do wykony-wanej pracy, można ją wyregulować obejmą blokady wysokości.1. Wyjąć akumulator z podkaszarki.2. Aby wyregulować wysokość podkaszarki (tj. długość trzonka), otworzyć obejmę blokady wysokości, a następnie przesunąć trzonek w górę lub w dół na żądaną wysokość. Aby zablokować, zacisnąć obejmę blokady wysokości (Rys. E).E-1 Obejma blokady wysokości UWAGA: Po zmianie wysokości podkaszarki może okazać się konieczna regulacja położenia uchwytu przedniego.

MONTAŻ PASKA NARAMIENNEGO

Aby zapewnić bezpieczeństwo i usprawnić użytkowanie, na jedno z ramion i na plecy należy założyć pasek.1. Poluzować śrubę-pokrętło i nakrętkę sześciokątną w obejmie na pasek na ramię (Rys. F1).F1-1 Śruba-pokrętło F1-2Nakrętka sześcio-kątna F1-3 Obejma na pasek na ramię2. Założyć obejmę na pasek na ramię w wygodnej pozycji roboczej w stree instalacji, a następnie ją zamocować –w tym celu dokręcić śrubę-pokrętło i nakrętkę sześciokątną.3. Nacisnąć karabinek paska na ramię, aby go otworzyć i zamocować pasek w otworze obejmy na pasek (Rys. F2).4. Długość paska wyregulować w taki sposób, aby uzyskać w czasie pracy wygodną pozycję.PODKASZARKA BEZPRZEWODOWA Z AKUMULATOREM LITOWO-JONOWYM 56 WOLTÓW — ST1610E-T 117

OSTRZEŻENIE: W sytuacji awaryjnej należy go natychmiast zdjąć z ramienia, niezależnie od sposobu założenia paska.Nie należy używać jednocześnie paska zakładanego na jedno ramię i paska zakładanego na oba ramiona.Podczas noszenia paska nie należy nosić niczego, co mogłoby przeszkadzać w odpięciu i zdjęciu paska. UŻYTKOWANIE OSTRZEŻENIE: Należy zawsze nosić gogle lub okulary ochronne z osłoną boczną oraz ochronniki słuchu. Nieprzestrzeganie tego zalecenia może doprowadzić do poważnych obrażeń oczu odłamkiem lub skrawkiem materiału wyrzuconym przez pracujące narzędzie, a także grozi innymi możliwymi urazami.Podkaszanie: przycinanie trawy i chwastów przy gankach, płotach i podestach.Koszenie: koszenie trawy w miejscach trudno dostępnych dla zwykłej kosiarki.

ZAKŁADANIE/WYJMOWANIE AKUMULATORA

Do urządzenia należy używać wyłącznie ładowarek i akumulatorów marki EGO wymienionych na Rys. A2 Naładować przed pierwszym użyciem. Zakładanie Należy dopasować żeberka akumulatora do szczelin mocu-jących i wsunąć akumulator do ładowarki aż da się słyszeć kliknięcie (Rys. G1). Wyjmowanie Należy wcisnąć przycisk wyjmowania akumulatora i wysunąć akumulator (Rys. G2). TRZYMANIE PODKASZARKI (Rys. H) Aby bezpieczniej i lepiej pracować narzędziem, należy przełożyć przez ramię pasek na ramię. Długość i położenie paska na ramię należy wyregulować do wygodnej pozycji roboczej, a podkaszarkę trzymać oburącz: jedną ręką na tylnym, a drugą na przednim uchwycie. UWAGA: Głowica podkaszarki powinna być ustawiona równolegle do podłoża i na odpowiedniej wysokości cięcia, tak aby operator nie musiał się nachylać. OSTRZEŻENIE: W sytuacji awaryjnej należy naty- chmiast zdjąć pasek z ramienia, niezależnie od sposobu jego założenia. WŁĄCZANIE/WYŁĄCZANIE PODKASZARKI (Rys. I) Włączanie Przestawić dźwignię odblokowującą do przodu i wcisnąć spust z regulacją prędkości.Przełącznik spustowy ma bezstopniową regulację prędkoś-ci. Im mocniej naciska się spust, tym wyższa jest prędkość. I-1 Dźwignia odblokowująca I-2 Spust z regulacją prędkości Wyłączanie Zwolnić spust z regulacją prędkości. FUNKCJA REGULACJI PRĘDKOŚCI (Rys. J) Podkaszarka ma dwa ustawienia prędkości. Aby zmienić prędkość koszenia z małej na dużą lub odwrotnie, należy nacisnąć przełącznik 2-biegowy.Wskaźnik prędkości wyświetla sygnalizację ustawionej prędkości: jedna świecąca kontrolka dla małej prędkości, dwie kontrolki dla dużej prędkości. Mała prędkości daje lepszą kontrolę podkaszarki i zapewnia dłuższy czas pracy na jednym ładowaniu. J-1 Wskaźnik prędkościJ-2 Przełącznik 2-biegowy

UŻYWANIE PODKASZARKI

Przed każdym użyciem narzędzia należy uprzątnąć teren wykonywania prac. Należy usunąć wszystkie przedmioty takie jak kamienie, potłuczone szkło, gwoździe, kawałki drutu lub sznurka itp., które mogą zostać wyrzucone w powietrze lub mogą zaplątać się w końcówkę tnącą. Z terenu, który ma zostać skoszony, należy wyprosić dzieci i osoby postronne oraz wygonić zwierzęta. Jako minimum dzieci i osoby postronne oraz zwierzęta muszą znajdować się w odległości 15 m, jednak nawet taka odległość nadal nie eliminuje całkowicie ryzyka traenia wyrzuconymi w powietrze przedmiotami. Osoby postronne należy zachęcać do noszenia okularów ochronnych. Jeśli do użytkownika zbliży się jakaś osoba, należy natychmiast wyłączyć silnik i zatrzymać końcówkę tnącą. Przed każdym użyciem należy sprawdzić, czy jakieś części nie są uszkodzone lub zużyte Należy sprawdzić głowicę podkaszarki, osłonę, pasek na ramię, zaczep paska na ramię i uchwyt przedni. Wszystkie części, które są popękane, wypaczone, wygięte lub w jakikolwiek sposób uszkodzone należy wymienić.Ostrze do żyłki tnącej na krawędzi osłony może się z czasem stępić. Zaleca się je okresowo ostrzyć pilnikiem lub wymieniać na nowe.PODKASZARKA BEZPRZEWODOWA Z AKUMULATOREM LITOWO-JONOWYM 56 WOLTÓW — ST1610E-T118

OSTRZEŻENIE: Na czas mocowania lub zde- jmowania osłony lub ostrzenia lub wymieniania ostrza do przycinania żyłki należy zawsze zakładać rękawice. Należy zwrócić uwagę na położenie ostrza na osłonie i chronić ręce przed skaleczeniem ostrzem. Sprawdzić, czy głowica podkaszarki nie jest zablokowana ◾ Aby nie dopuścić do zablokowania, należy dbać o to, aby głowica podkaszarki była czysta. Usuń ścinki trawy, liście, brud i wszelkie inne nagromadzone zanieczyszczenia przed i po każdym użyciu. ◾ W przypadku zablokowania należy zatrzymać podkaszarkę i wyjąć akumulator, a następnie usunąć trawę, która mogła owinąć się wokół wału silnika lub głowicy podkaszarki. Po każdym użyciu należy wyczyścić podkaszarkę. REGULACJA DŁUGOŚCI ŻYŁKI TNĄCEJ Głowica podkaszarki z systemem podawania Line-IQ jest elementem zaawansowanym technologicznie.Jeśli podczas koszenia któryś z końców żyłki tnącej zużyje się na długość mniejszą niż 18 cm, głowica podkaszarki automatycznie odblokuje żyłkę, a nadmiarowa długość żyłki zostanie odcięta przez ostrze do przycinania żyłki (Rys. K). UWAGA: Aby odblokować żyłkę, nie trzeba stukać głowicę podkaszarki. Jeśli podczas koszenia trawy poczuje się lekkie drżenie głowicy podkaszarki, oznacza to, że żyłka tnąca jest właśnie automatycznie wysuwana. OSTRZEŻENIE: Nie należy demontować lub przer- abiać zespołu ostrza do przycinania żyłki. Zbyt długa żyłka prowadzi do przegrzewania się silnika i może spowodować poważne urazy ciała.

UWAGA: Należy zawsze używać zalecanej nylo- nowej żyłki tnącej o średnicy 2,4 mm. Używanie żyłki typu innego niż zalecany może prowadzić do przegrzewania się podkaszarki i może spowodować jej uszkodzenie. OSTRZEŻENIE: Nigdy nie należy używać żyłek wzmocnionych metalem, drutów, sznurków itp. Mogą się one ułamać i zmienić w niebezpieczne pociski.Podkaszarka jest wyposażona w zaawansowany system POWERLOAD . Żyłkę tnącą można nawinąć na szpulę po prostu naciśnięciem jednego przycisku. Ładowanie pełnej szpuli trwa zwykle 12 sekund. Aby zmniejszyć ryzyko uszkodzenia silnika, należy unikać wielokrotne-go włączania systemu nawijania w krótkich odstępach czasu.1. Wyjąć akumulator.2. Uciąć odcinek żyłki tnącej o długości 4 m.3. Włożyć żyłkę do przelotki i wciskać ją tak długo, aż koniec żyłki wyjdzie z przelotki znajdującej się po przeciwnej stronie (Rys. L1).L1-1 Żyłka tnąca L1-2 Przelotka UWAGA: Aby włożyć żyłkę tnącą, nie trzeba dopasowy- wać do siebie przelotek. Jeśli żyłki nie da się włożyć do przelotki, należy założyć w podkaszarce akumulator, a następnie na krótko wcisnąć przycisk POWERLOAD, aby zresetować mechanizm nawijania.4. Jeśli akumulator został zamontowany w podkaszarce w kroku 3, należy go wyjąć.5. Pociągnąć żyłkę z drugiej strony, tak aby po obu stronach głowicy podkaszarki była taka sama długość żyłki (Rys. L2).6. Zainstalować akumulator w podkaszarce.7. Nacisnąć i przytrzymać przycisk POWERLOAD, aby włączyć silnik nawijania żyłki. Żyłka będzie nawijana na głowicę podkaszarki w sposób ciągły.8. Uważnie obserwować pozostałą długość żyłki. Przygotować się, aby puścić przycisk, gdy tylko po obu stronach zostanie po około 22 cm żyłki. Krótko wcisnąć przycisk ładowania żyłki, aby skorygować długość, aż z obu stron będzie wystawać po 18 cm żyłki (Rys. L3). UWAGA: Jeśli żyłka zostanie wciągnięta do głowicy przez przypadek, należy otworzyć głowicę i wyciągnąć żyłkę ze szpuli. W celu ponownego załadowania żyłki należy wykonać kroki opisane w niniejszej instrukcji w części „PONOWNE ZAKŁADANIE ŻYŁKI TNĄCEJ”. PONOWNE ZAKŁADANIE ŻYŁKI TNĄCEJ UWAGA: Jeśli żyłka tnąca zablokuje się w głowicy podkaszarki, należy wyjąć z głowicy pozostałą w niej żyłkę i wykonać czynności podane niżej, aby ponownie załadować żyłkę.1. Wyjąć akumulator.2. Wcisnąć zaczepy odblokowujące w głowicy podkaszarki i wyjąć (wysunąć prosto na zewnątrz) zespół pokrywy dolnej głowicy podkaszarki (Rys. M1 i M2).PODKASZARKA BEZPRZEWODOWA Z AKUMULATOREM LITOWO-JONOWYM 56 WOLTÓW — ST1610E-T 119

M1-1 Zaczep odblokowującyM1-2 Zespół pokrywy dolnej3. Wyjąć żyłkę tnącą z głowicy podkaszarki.4. Jedną ręką przytrzymać podkaszarkę, a drugą chwycić zespół pokrywy dolnej i dopasować szczeliny w zespole pokrywy do zaczepów odblokowujących. Wcisnąć zespół pokrywy dolnej, tak aby się zatrzasnął, przy czym słychać będzie wyraźne kliknięcie (Rys. M3). M3-1 Zaczep odblokowującyM3-2 Szczelina5. Aby ponownie założyć żyłkę tnącą, wykonaj instrukcje podane w części „WYMIANA ŻYŁKI”.

WYMIANA GŁOWICY TNĄCEJ

OSTRZEŻENIE: Jeżeli po zamocowaniu głowica obluzuje się, należy ją natychmiast wymienić. Nigdy nie należy używać podkaszarki z poluzowaną głowicą tnącą. Pękniętą, uszkodzoną i zużytą głowicę tnącą należy natychmiast wymienić, nawet jeśli uszkodzenie polega tylko na spękaniu powierzchni elementu. Tego typu końcówki mogą rozpaść się przy dużej prędkości i spowodować poważne obrażenia. Zapoznanie z głowicą podkaszarki (Rys. N1) N1-1 Pokrywa dolna N1-2 NakrętkaN1-3 Zespół szpuli N1-4 Tuleja Wyjmowanie głowicy tnącej 1. Wyjąć akumulator.2. Wcisnąć zaczepy odblokowujące w głowicy podkaszarki i wyjąć (wysunąć prosto na zewnątrz) pokrywę dolną głowicy podkaszarki (patrz Rys. M1 i M2).3. Wyjąć żyłkę tnącą z głowicy podkaszarki (Rys. N2).4. Założyć rękawice. Jedną ręką chwycić zespół szpuli, aby go ustabilizować, a drugiej ręki użyć do przytrzymania klucza udarowego (do dokupienia osobno), aby odkręcić nakrętkę w lewo (Rys. N3).N3-1 Nakrętka N3-2Klucz udarowy (do dokupienia osobno)5. Zdjąć zespół szpuli i tuleję z wału silnika. Zachować tuleję do późniejszego montażu.6. Wymienić głowicę na nową i zamontować ją w następujących krokach. Instalowanie nowej głowicy tnącej 1. Założyć tuleję na wale silnika i zamontować na swoim miejscu zespół szpuli. Dokręcić nakrętkę kluczem udarowym.2. Zamontować zespół pokrywy dolnej (patrz Rys. M3).3. Ponownie założyć żyłkę tnącą.4. Włączyć narzędzie, aby sprawdzić, czy działa właściwie. Jeżeli tak nie jest, należy złożyć ją ponownie, tak jak opisano wyżej. KONSERWACJA OSTRZEŻENIE: Do serwisowania należy używać wyłącznie części zamiennych identycznych z oryginalnymi. Używanie jakichkolwiek innych części stwarza ryzyko i może spowodować usterkę produktu. Aby zagwarantować bezpieczeństwo i niezawodność, wszystkie naprawy powinny być wykonywane przez wykwalikowanych techników serwisu. OSTRZEŻENIE: Aby uniknąć poważnych urazów ciała, przed serwisowaniem, czyszczeniem i usuwaniem materiału z urządzenia należy zawsze wyjąć z niego akumulator. OSTROŻNIE: Zanieczyszczenia w otworach wentylacyjnych uniemożliwiają dopływ powietrza do obudowy silnika i w efekcie prowadzą do przegrzania się i uszkodzenia silnika.

CZYSZCZENIE URZĄDZENIA

◾ Wyrób należy czyścić wilgotną ściereczką i łagodnym detergentem. Do środka urządzenia nie mogą się dostać żadne płyny, nie wolno też zanurzać części urządzenia w jakiejkolwiek cieczy. ◾ Części plastikowych i uchwytu nie należy czyścić z użyciem jakichkolwiek silnych detergentów. Mogą one zostać uszkodzone przez niektóre olejki aromatyczne, takie jak olejek sosnowy i cytrynowy oraz przez rozpuszczalniki takie jak nafta. Także wilgoć może spowodować porażenie prądem. Wszelką wilgoć należy wycierać miękką suchą ściereczką. ◾ Do czyszczenia otworów wentylacyjnych w tylnej części obudowy należy używać małej szczoteczki lub małego odkurzacza. ◾ Należy dbać o to, aby otwory wentylacyjne były drożne.PODKASZARKA BEZPRZEWODOWA Z AKUMULATOREM LITOWO-JONOWYM 56 WOLTÓW — ST1610E-T120

OSTRZENIE OSTRZA DO PRZYCINANIA ŻYŁKI

OSTRZEŻENIE: Należy zawsze chronić swoje dłonie i na czas wykonywania prac serwisowych przy ostrzu do przycinania żyłki zakładać grube rękawice.1. Poluzować dwie śruby i wyjąć ostrze do przycinania żyłki z osłony (Rys. O).O-1 Śruby O-2Ostrze do przycinania żyłki2. Zamocować ostrze w imadle.3. Ostrożnie szlifować krawędzie tnące ostrza drobnym pilnikiem lub osełką, z zachowaniem oryginalnego kąta krawędzi tnącej.4. Ponownie włożyć ostrze w osłonę i zamocować je dwiema śrubami.

PRZECHOWYWANIE URZĄDZENIA

◾ Wyjąć akumulator z podkaszarki. ◾ Przed schowaniem należy dokładnie wyczyścić narzędzie. ◾ Urządzenie należy przechowywać w suchym i przewiewnym miejscu niedostępnym dla dzieci: albo pod kluczem, albo wystarczająco wysoko. Urządzenia nie należy używać na nawozach lub w ich pobliżu, to samo dotyczy podłoży zanieczyszczonych benzyną i substancjami chemicznymi. Ochrona środowiska Urządzeń elektrycznych, zużytych akumulatorów i ładowarki nie należy wyrzucać do zwykłych zmieszanych śmieci domowych! Produkt należy oddać do zbiórki selektywnej w autoryzowanym punkcie recyklingu. Elektronarzędzia należy oddawać do przyjaznego dla środowiska zakładu recyklingu.PODKASZARKA BEZPRZEWODOWA Z AKUMULATOREM LITOWO-JONOWYM 56 WOLTÓW — ST1610E-T 121

Podkaszarka nie włącza się. ◾ Do podkaszarki nie włożono akumulatora. ◾ Włożyć akumulator do podkaszarki. ◾ Narzędzie i akumulator nie kontaktują. ◾ Wyjąć akumulator, sprawdzić styki i założyć akumulator z powrotem. ◾ Akumulator jest rozładowany. ◾ Naładować akumulator. ◾ Przed wciśnięciem spustu z regulacją prędkości nie przesunięto do przodu przełącznika odblokowującego. ◾ Przestawić dźwignię odblokowującą do przodu i wcisnąć spust z regulacją prędkości. ◾ Wał silnika lub głowica podkaszarki są zapchane trawą. ◾ Usunąć trawę z wału silnika i głowicy podkaszarki.Podkaszarka wyłącza się podczas koszenia. ◾ Na podkaszarce nie ma zamontowanej osłony, przez co żyłka jest za długa i dochodzi do przeciążenia silnika. ◾ Wyjąć akumulator i zamocować osłonę w podkaszarce. ◾ Używana jest ciężka żyłka. ◾ Używać zalecanej nylonowej żyłki tnącej o średnicy 2,4 mm. ◾ Akumulator lub podkaszarka są zbyt gorące. ◾ Schłodzić akumulator lub podkaszarkę. ◾ Akumulator jest odłączony od narzędzia. ◾ Ponownie założyć akumulator. ◾ Akumulator jest rozładowany. ◾ Naładować akumulator.PODKASZARKA BEZPRZEWODOWA Z AKUMULATOREM LITOWO-JONOWYM 56 WOLTÓW — ST1610E-T122

Głowica podkaszarki nie wysuwa żyłki. ◾ Wał silnika lub głowica podkaszarki są zapchane trawą. ◾ Wyłączyć podkaszarkę, wyjąć akumulator i wyczyścić wał silnika oraz głowicę podkaszarki. ◾ W szpuli jest za mało żyłki lub żyłka urywa się w przelotce. ◾ Wyjąć akumulator i wymienić żyłkę tnącą zgodnie z procedurą podaną w części „WYMIANA ŻYŁKI” w niniejszej instrukcji. ◾ Żyłka zaplątała się. ◾ Wyjąć akumulator, wyjąć żyłkę z głowicy podkaszarki i nawinąć ją ponownie zgodnie z procedurą podaną w części „PONOWNE ZAKŁADANIE ŻYŁKI TNĄCEJ” w niniejszej instrukcji. ◾ Żyłka jest za krótka. ◾ Wyjąć akumulator i ręcznie pociągnąć żyłki, jednocześnie na przemian wciskać i puszczać głowicę podkaszarki. ◾ Używana jest ciężka żyłka. ◾ Używać zalecanej nylonowej żyłki tnącej o średnicy 2,4 mm. ◾ Awaria głowicy podkaszarki. ◾ W celu uzyskania pomocy zadzwonić do działu obsługi klienta EGO.Głowica podkaszarki nadal automatycznie wypuszcza żyłkę. ◾ Używana jest lekka żyłka. ◾ Używać zalecanej nylonowej żyłki tnącej o średnicy 2,4 mm.Trawa owija się wokół głowicy podkaszarki i obudowy silnika. ◾ Koszenie wysokiej trawy tuż przy ziemi ◾ Wysoką trawę kosić od góry ku dołowi, za jednym razem skracać źdźbła nie więcej niż o 20 cm, aby nie dopuścić do owijania się trawy wokół głowicy.Ostrze nie docina żyłki tnącej. ◾ Ostrze do przycinania żyłki tnącej na krawędzi osłony stępiło się. ◾ Postępować zgodnie z instrukcjami, aby naostrzyć pilnikiem ostrze do przycinania żyłki tnącej lub wymienić ostrze na nowe.Pęknięcia na głowicy podkaszarki ◾ Głowica podkaszarki jest zużyta. ◾ Natychmiast wymienić głowicę podkaszarki zgodnie z procedurą opisaną w części „WYMIANA GŁOWICY PODKASZARKI” w niniejszej instrukcji.PODKASZARKA BEZPRZEWODOWA Z AKUMULATOREM LITOWO-JONOWYM 56 WOLTÓW — ST1610E-T 123

Żyłki tnącej nie da się prawidłowo nawinąć do głowicy podkaszarki. ◾ Używana jest niewłaściwa żyłka. ◾ Sugerujemy używanie oryginalnej nylonowej żyłki tnącej EGO. W przypadku używania żyłki nylonowej EGO, jeśli problem nie zniknie, należy skontaktować się z działem obsługi klienta EGO w celu uzyskania porady. ◾ W głowicy podkaszarki zebrały się ścinki trawy i blokują poruszanie się szpuli. ◾ Wyjąć akumulator, otworzyć głowicę podkaszarki i dokładnie ją wyczyścić. ◾ Z powodu wielokrotnego używania systemu zwijania żyłki przegrzał się silnik. ◾ Pozwolić, aby podkaszarka przez kilka minut popracowała bez obciążenia, aby schłodzić silnik, a następnie spróbować założyć żyłkę ponownie. ◾ Niska pojemność baterii ◾ Naładować akumulator ◾ Na zespół szpuli nie jest nawinięta żyłka. ◾ Wyciągnąć linkę i założyć ją ponownie. ◾ Głowica podkaszarki jest niesprawna. ◾ W celu uzyskania pomocy zadzwonić do działu obsługi klienta EGO.Podczas wkładania żyłki, żyłka tnąca nie przechodzi przez głowicę podkaszarki. ◾ Żyłka tnąca jest rozszczepiona lub zagięta na końcu. ◾ Przyciąć zużyty koniec żyłki i założyć żyłkę z powrotem. GWARANCJA

POLITYKA GWARANCYJNA EGO

W celu zapoznania się z wszystkimi warunkami polityki gwarancyjnej EGO prosimy odwiedzić stronę egopowerplus.eu.56 VOLTOVÁ LITHIUM-IONTOVÁ AKUMULÁTOROVÁ STRUNOVÁ SEKAČKA — ST1610E-T124
