ST1610ET - триммер для травы EGO - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ST1610ET EGO

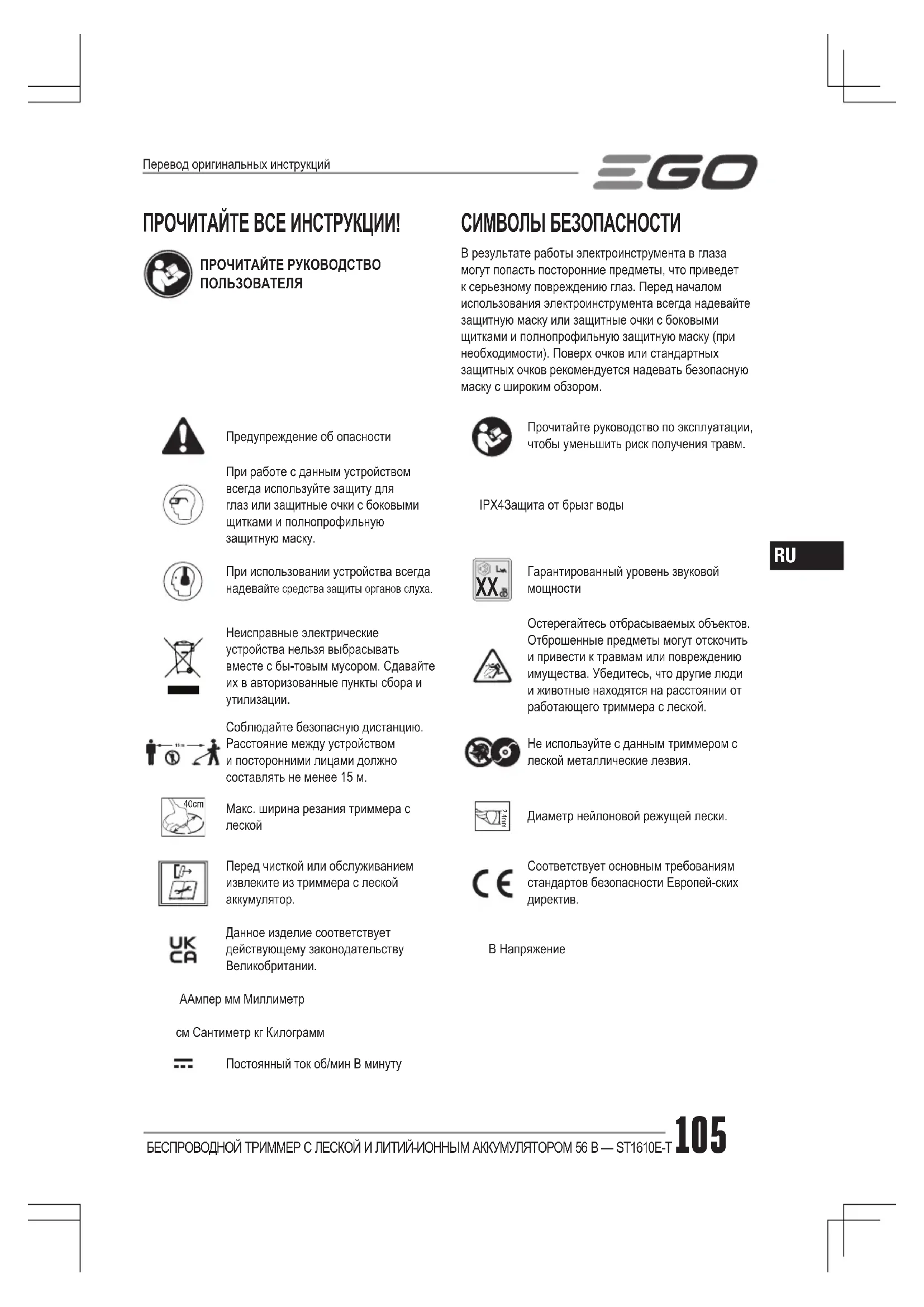

Перевод оригинальных инструкций ПРОЧИТАЙТЕ ВСЕ ИНСТРУКЦИИ! ПРОЧИТАЙТЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ СИМВОЛЫ БЕЗОПАСНОСТИ В результате работы электроинструмента в глаза могут попасть посторонние предметы, что приведет к серьезному повреждению глаз. Перед началом использования электроинструмента всегда надевайте защитную маску или защитные очки с боковыми щитками и полнопрофильную защитную маску (при необходимости). Поверх очков или стандартных защитных очков рекомендуется надевать безопасную маску с широким обзором.Предупреждение об опасностиПрочитайте руководство по эксплуатации, чтобы уменьшить риск получения травм.При работе с данным устройством всегда используйте защиту для глаз или защитные очки с боковыми щитками и полнопрофильную защитную маску.IPX4 Защита от брызг водыПри использовании устройства всегда надевайте средства защиты органов слуха.

Гарантированный уровень звуковой мощностиНеисправные электрические устройства нельзя выбрасывать вместе с бы-товым мусором. Сдавайте их в авторизованные пункты сбора и утилизации.Остерегайтесь отбрасываемых объектов. Отброшенные предметы могут отскочить и привести к травмам или повреждению имущества. Убедитесь, что другие люди и животные находятся на расстоянии от работающего триммера с леской.Соблюдайте безопасную дистанцию. Расстояние между устройством и посторонними лицами должно составлять не менее 15 м.Не используйте с данным триммером с леской металлические лезвия. 40cm Макс. ширина резания триммера с леской 2.4mmДиаметр нейлоновой режущей лески.Перед чисткой или обслуживанием извлеките из триммера с леской аккумулятор.Соответствует основным требованиям стандартов безопасности Европей-ских директив.Данное изделие соответствует действующему законодательству Великобритании.В НапряжениеA Ампер мм Миллиметрсм Сантиметр кг КилограммПостоянный ток об/мин В минутуБЕСПРОВОДНОЙ ТРИММЕР С ЛЕСКОЙ И ЛИТИЙ-ИОННЫМ АККУМУЛЯТОРОМ 56 В — ST1610E-T106

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Напряжение56 В Скорость работы без нагрузкиДиапазон низких скоростей: 3500–4800 мин Диапазон высоких скоростей: 4000–5500 мин Механизм подачи режущей лескиLINE-IQТип режущей лескиНейлоновая крученая леска 2,4 ммШирина резания 40 смРекомендуемая рабочая температураОт 0 до 40 °CРекомендуемая температура храненияОт –20 до 70 °CМасса (без аккумулятора) 3,5 кгИзмеренный уровень звуковой мощности L 90 дБ (А) K=2,5 дБ (A)Уровень звукового давления на уши оператора L 77 дБ (А) K=3 дБ (A)Гарантированный уровень звуковой мощности L

(измерен в соответствии с 2000/14/EC)92 дБ (А)Значение вибрации a Передняя рукоятка3,9 м/с

K=1,5 м/с Задняя рукоятка2,7 м/с

◾ Указанное общее значение вибрации было определено с помощью стандартного теста и может быть использовано для сравнения разных инструментов. ◾ Указанное общее значение вибрации также может использоваться для предварительной оценки уровня воздействия. ПРИМЕЧАНИЕ. Реальное вибрационное воздействие электроинструмента может отличаться от указанного в зависимости от способа использования. В целях безопасности оператор должен надевать перчатки и средства защиты органов слуха во время использования устройства.

ЧАСТИ ТРИММЕРА С ЛЕСКОЙ (Рис. А1) 1. Рычаг регулировки скорости (курок)2. Задняя рукоятка3. Запорный язычок4. Двухпозиционный переключатель скорости5. Индикатор скорости6. Муфта фиксации высоты7. Передняя рукоятка с быстрой регулировкой8. Быстроразъемный рычаг9. Шарнир и стопорный болт10. Кнопка POWERLOAD 11. Головка триммера (с механизмом подачи LINE-IQ)12. Режущая леска13. Фиксатор14. Лезвие для обрезки лески15. Щиток16. Выталкивающий механизм17. Защелка18. Кнопка извлечения аккумулятора19. Шестигранный ключ20. Петля наплечного ремня21. Наплечный ремень КОМПЛЕКТ ПОСТАВКИ (РИС. A1)

ПРЕДУПРЕЖДЕНИЕ. Если какие-либо части повреждены или отсутствуют, не используйте устройство, пока они не будут установлены. Использование устройства в случае повреждения или отсутствия частей может привести к получению серьезной травмы. ПРЕДУПРЕЖДЕНИЕ. Не пытайтесь изменить конструкцию триммера или использовать не рекомендованные для него дополнительные приспособления. Подобное изменение считается ненадлежащим использованием и способствует возникновению опасной ситуации, которая приведет к получению серьезной травмы.БЕСПРОВОДНОЙ ТРИММЕР С ЛЕСКОЙ И ЛИТИЙ-ИОННЫМ АККУМУЛЯТОРОМ 56 В — ST1610E-T 107

ПРЕДУПРЕЖДЕНИЕ. Чтобы предотвратить случайное включение устройства и получение серьезной травмы, перед сборкой извлеките аккумулятор. РАСКЛАДЫВАНИЕ ВАЛА ПРЕДУПРЕЖДЕНИЕ. Во избежание защемления рук или пальцев не держите вал за шарнир. ПРЕДУПРЕЖДЕНИЕ. Не пытайтесь запустить триммер до тех пор, пока вал не будет зафиксирован. Осторожно разложите вал и убедитесь, что кабель находится внутри вала. Зафиксируйте вал болтом с помощью прилагаемого гаечного ключа (Рис. B1 и B2). УСТАНОВКА ЩИТКА ПРЕДУПРЕЖДЕНИЕ. Всегда надевайте перчатки при установке и демонтаже щитка. Остерегайтесь лезвия на щитке и берегите руки от порезов. ПРЕДУПРЕЖДЕНИЕ. Никогда не используйте устройство без надежно установленного щитка. Щиток всегда должен быть установлен на устройство для защиты пользователя! Не пытайтесь снимать или регулировать установленный щиток. Если щиток необходимо заменить, эту работу должен выполнить квалифицированный специалист по обслуживанию! Расположите триммер головкой вверх (Рис. C1). Совместите крепежные отверстия щитка с отверстиями для установки, а затем зафиксируйте щиток на основании вала при помощи двух винтов (Рис. C2). ПРИМЕЧАНИЕ. Убедитесь, что щиток установлен так, как показано на Рис. C1 и С2. Любое другое положение может быть очень опасным! УСТАНОВКА И РЕГУЛИРОВКА ПЕРЕДНЕЙ

1. Ослабьте и снимите быстроразъемный рычаг и

барашковую гайку с передней рукоятки (Рис. D1). D1-1

D1-2 Зажимной блок D1-3

D1-4 Быстроразъемный рычаг

2. Наденьте переднюю рукоятку на вал в пределах

монтажной зоны между муфтой фиксации высоты и шарниром (Рис. D2).

3. Вставьте зажим в углубление рукоятки (Рис. D3).

4. Установите быстроразъемный рычаг и

предварительно затяните барашковую гайку. Убедитесь, что передняя рукоятка расположена вертикально и направлена к верхней части задней рукоятки (Рис. D4).

5. Потяните быстроразъемный рычаг вверх,

чтобы переместить или повернуть переднюю рукоятку в удобное рабочее положение, а затем зафиксируйте быстроразъемный рычаг (Рис. D5). ПРИМЕЧАНИЕ. Передняя рукоятка должна располагаться на валу только в пределах монтажной

ПРЕДУПРЕЖДЕНИЕ. Устройство нельзя использовать без надежно зафиксированной передней

РЕГУЛИРОВКА ВЫСОТЫ ТРИММЕРА Если длина вала не подходит для выполняемой работы, ее можно отрегулировать с помощью муфты фиксации высоты.

1. Извлеките аккумулятор из триммера.

2. Чтобы отрегулировать высоту триммера (т. е.

длину вала), откройте муфту фиксации высоты и сдвиньте вал вверх или вниз на нужную высоту. Затем зафиксируйте его на месте с помощью муфты фиксации высоты (Рис. E). E-1 Муфта фиксации высоты ПРИМЕЧАНИЕ. Возможно, после регулировки высоты триммера потребуется изменить положение передней

УСТАНОВКА НАПЛЕЧНОГО РЕМНЯ Для более безопасной и эффективной работы наденьте ремень на одно плечо и через спину.

1. Ослабьте зажимной винт и шестигранную гайку на

петле наплечного ремня (Рис. F1). F1-1 Зажимной винт F1-2 Шестигранная гайка F1-3 Петля наплечного

2. Установите петлю наплечного ремня в удобное

рабочее положение в пределах зоны установки, а затем закрепите ее с помощью зажимного винта и шестигранной гайки.

3. Нажмите на карабин наплечного ремня, чтобы

открыть его, и закрепите ремень в отверстии на петле для ремня (Рис. F2).БЕСПРОВОДНОЙ ТРИММЕР С ЛЕСКОЙ И ЛИТИЙ-ИОННЫМ АККУМУЛЯТОРОМ 56 В — ST1610E-T108

4. Отрегулируйте длину и положение наплечного ремня.

ПРЕДУПРЕЖДЕНИЕ. В случае возникновения чрезвычайной ситуации немедленно снимите его с плеча любым способом.Не используйте одинарный и двойной наплечные ремни одновременно.При ношении ремня никакие другие носимые устройства не должны мешать освобождению и снятию ремня. ИСПОЛЬЗОВАНИЕ ПРЕДУПРЕЖДЕНИЕ. При работе с данным устройством всегда используйте защитные очки или защитные очки с боковыми щитками, а также средства защиты органов слуха. В противном случае выбрасываемые предметы могут попасть в глаза, что приведет к получению серьезной травмы.Стрижка травы и сорняков около подъездов, заборов и настилов.Скашивание травы, которую трудно удалить при помощи обычной газонокосилки. УСТАНОВКА И СНЯТИЕ АККУМУЛЯТОРА Используйте только аккумуляторы и зарядные устройства EGO, указанные на Рис. A2. Перед первым использованием полностью зарядите аккумулятор.

Совместите ребра аккумулятора с крепежными отверстиями и вставьте аккумулятор до щелчка (Рис. G1). Нажмите кнопку фиксации аккумулятора и извлеките аккумулятор (Рис. G2). ОБРАЩЕНИЕ С ТРИММЕРОМ С ЛЕСКОЙ (Рис. H) Для более безопасной и удобной работы используйте наплечный ремень. Отрегулируйте длину и положение наплечного ремня. Возьмите триммер обеими руками за заднюю и переднюю рукоятки. ПРИМЕЧАНИЕ. Головка триммера должна располагаться параллельно земле на таком расстоянии, при котором оператору не нужно тянуться и перегибаться. ПРЕДУПРЕЖДЕНИЕ. В случае возникновения чрезвычайной ситуации немедленно снимите ремень с плеча любым способом. ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ТРИММЕРА С ЛЕСКОЙ (Рис. I)

Переместите запорный язычок вперед и нажмите на курок.Курок позволяет плавно регулировать скорость. Чем сильнее нажатие на курок, тем выше скорость.I-1 Запорный язычок I-2 Курок Отпустите курок. ФУНКЦИЯ РЕГУЛИРОВКИ СКОРОСТИ (Рис. J) Триммер с леской имеет два скоростных режима. Для выбора низкой или высокой скорости работы используйте двухпозиционный переключатель.Выбранная скорость отображается с помощью индикаторов: для низкой скорости светится один индикатор, для высокой — два. Диапазон низких скоростей обеспечивает лучший контроль над триммером и более длительное время работы без подзарядки. J-1 Индикатор скорости J-2 Двухпозиционный переключатель скорости ИСПОЛЬЗОВАНИЕ ТРИММЕРА С ЛЕСКОЙ Очищайте обрабатываемый участок перед каждым использованием инструмента. Удалите такие предметы, как камни, осколки стекла, гвозди, проволоку или веревки, которые могут запутаться в режущем приспособлении или которые оно может отбросить. На участке не должны находиться дети, посторонние и животные. Дети, посторонние и животные должны находиться на расстоянии не менее 15 м, так как во время работы могут отлетать предметы. Посторонние лица должны надевать защитные очки. В случае приближения посторонних лиц немедленно остановите двигатель и режущее приспособление. Перед каждым использованием проверяйте устройство на наличие поврежденных и изношенных частей. Проверьте головку триммера, щиток, наплечныйБЕСПРОВОДНОЙ ТРИММЕР С ЛЕСКОЙ И ЛИТИЙ-ИОННЫМ АККУМУЛЯТОРОМ 56 В — ST1610E-T 109

ремень, петлю наплечного ремня и переднюю рукоятку. Замените все треснувшие, деформированные, изогнутые или поврежденные части.Лезвие для обрезки лески на краю щитка может время от времени затупляться. Рекомендуется периодически затачивать его напильником или заменять новым. ПРЕДУПРЕЖДЕНИЕ. Всегда надевайте перчатки при установке или замене щитка, а также заточке или замене лезвия для обрезки лески. Обратите внимание на положение лезвия на щитке и берегите руки от порезов. Проверка засорения головки триммера ◾ Во избежание засорения держите головку триммера в чистоте. Убирайте скошенную траву, листья, грязь и любой другой накопившийся мусор до и после каждого использования. ◾ Если произошло засорение, остановите триммер и извлеките аккумулятор, а затем удалите всю траву, которая могла намотаться на вал двигателя или головку триммера. Очищайте триммер после каждого использования. РЕГУЛИРОВКА ДЛИНЫ РЕЖУЩЕЙ ЛЕСКИ Головка триммера оснащена передовой технологией Line-IQ.Если во время стрижки какой-либо конец лески становится короче 18 см, головка триммера автоматически выпускает леску, и лишняя часть лески отрезается лезвием для обрезки лески (Рис. K). ПРИМЕЧАНИЕ. Не нужно постукивать головкой триммера о поверхность, чтобы выпустить леску. Если при стрижке травы вы чувствуете легкое дрожание головки триммера, это означает, что леска автоматически выпускается. ПРЕДУПРЕЖДЕНИЕ. Не демонтируйте и не изменяйте узел лезвия для обрезки лески. Слишком длинная леска может стать причиной перегрева двигателя и серьезных травм. ЗАМЕНА ЛЕСКИ ПРИМЕЧАНИЕ. Всегда используйте рекомендуемую нейлоновую леску диаметром 2,4 мм.Использование другой лески может привести к перегреву или повреждению триммера. ПРЕДУПРЕЖДЕНИЕ. Никогда не используйте усиленную металлом леску, проволоку, веревку и т. д. Части этих материалов могут отделяться и опасно разлетаться в стороны.Триммер с леской оборудован усовершенствованной системой POWERLOAD . Для наматывания лески на катушку достаточно нажать на кнопку. Полное наматывание катушки обычно занимает не более 12 секунд. Чтобы уменьшить вероятность повреждения двигателя, не допускайте многократной работы системы намотки в быстрой последовательности.1. Извлеките аккумулятор.2. Отрежьте кусок лески длиной 4 м.3. Вставьте леску в ушко и протяните ее так, чтобы конец лески вышел из противоположного ушка (Рис. L1).L1-1 Режущая леска L1-2 Ушко ПРИМЕЧАНИЕ. При вставке лески нет необходимости выравнивать ушки. Если леску не удается вставить в ушко, установите аккумулятор на триммер, затем кратковременно нажмите кнопку POWERLOAD, чтобы сбросить механизм намотки.4. Извлеките аккумулятор, если он был установлен в триммер при выполнении шага 3.5. Вытяните леску с другой стороны таким образом, чтобы с обеих сторон головки триммера леска была одинаковой длины (Рис. L2).6. Установите аккумулятор в триммер с леской.7. Нажмите и удерживайте кнопку POWERLOAD, чтобы запустить мотор. Леска будет смотана в головку триммера.8. Внимательно следите за длиной лески. Будьте готовы отпустить кнопку, как только с каждой стороны останется приблизительно 22 см лески. После этого отрегулируйте длину лески краткими нажатиями на кнопку загрузки, чтобы с каждого конца осталось по 18 см лески (Рис. L3). ПРИМЕЧАНИЕ. Если вся леска оказалась случайно затянута в головку триммера, откройте головку и вытяните леску из катушки. Для регулировки лески выполните инструкции в разделе УСТАНОВКА ЛЕСКИ данного руководства.БЕСПРОВОДНОЙ ТРИММЕР С ЛЕСКОЙ И ЛИТИЙ-ИОННЫМ АККУМУЛЯТОРОМ 56 В — ST1610E-T110

УСТАНОВКА ЛЕСКИ ПРИМЕЧАНИЕ. Если режущая леска застряла в головке триммера, необходимо удалить остатки лески из головки и выполнить следующие действия, чтобы снова установить леску.1. Извлеките аккумулятор.2. Нажмите на фиксаторы на головке триммера и потяните нижнюю крышку в сборе, чтобы снять (Рис. M1 и M2).M1-1 Фиксатор M1-2 Нижняя крышка в сборе3. Извлеките режущую леску из головки триммера.4. Удерживая триммер одной рукой, другой рукой возьмитесь за нижнюю крышку и совместите пазы в нижней крышке с фиксаторами. Прижмите нижнюю крышку таким образом, чтобы она зафиксировалась на месте с характерным щелчком (Рис. M3).M3-1 Фиксатор M3-2 Прорезь5. Инструкции по установке режущей лески см. в разделе ЗАМЕНА ЛЕСКИ данного руководства. ЗАМЕНА ГОЛОВКИ ТРИММЕРА ПРЕДУПРЕЖДЕНИЕ. Если головка шатается после установки на место, немедленно замените ее. Никогда не используйте триммер, если какие-либо его части плохо закреплены. Немедленно замените режущую головку, если она треснула, повреждена или изношена, даже если повреждение находится только на поверхности. Поврежденные элементы могут разрушиться на высокой скорости и нанести серьезные травмы. Конструкция головки триммера (Рис. N1) N1-1 Нижняя крышка N1-2 ГайкаN1-3 Катушка N1-4 Втулка Снятие головки триммера 1. Извлеките аккумулятор.2. Нажмите на фиксаторы на головке триммера и потяните нижнюю крышку, чтобы снять (Рис. M1 и M2).3. Извлеките режущую леску из головки триммера (Рис. N2).4. Наденьте перчатки. Одной рукой крепко удерживайте катушку, а другой рукой открутите гайку против часовой стрелки при помощи ударного гайковерта (не входит в комплект) (Рис. N3).N3-1 Гайка N3-2Ударный гайковерт (не входит в комплект)5. Снимите с вала двигателя катушку и втулку. Сохраните втулку для последующей сборки.6. Установите новую головку триммера с помощью следующих инструкций. Установка новой головки триммера 1. Установите втулку на вал двигателя, затем установите на место катушку. Затяните гайку с помощью ударного гайковерта.2. Установите нижнюю крышку в сборе (Рис. M3).3. Вытяните леску.4. Включите триммер с леской и убедитесь, что он работает нормально. В противном случае выполните сборку повторно в соответствии с приведенными выше инструкциями. ОБСЛУЖИВАНИЕ ПРЕДУПРЕЖДЕНИЕ. При ремонте используйте только идентичные запасные части. Использование других запасных частей может привести к возникновению опасной ситуации или повреждению устройства. Для обеспечения безопасности и надежности устройства его ремонт должен выполнять квалифицированный специалист. ПРЕДУПРЕЖДЕНИЕ. Во избежание серьезных травм извлеките аккумулятор перед обслуживанием, чисткой или удалением материала из устройства. ВНИМАНИЕ! Загрязнения в вентиляционных отверстиях могут помешать попаданию воздуха в корпус двигателя и привести к перегреву и повреждению двигателя. ОЧИСТКА УСТРОЙСТВА ◾ Очищайте устройство с помощью влажной ткани и мягкого моющего средства. Никогда не допускайте попадания какой-либо жидкости внутрь инструмента и никогда не погружайте никакие части инструмента в жидкость. ◾ Не используйте активные моющие средства для очистки пластикового корпуса или рукоятки.БЕСПРОВОДНОЙ ТРИММЕР С ЛЕСКОЙ И ЛИТИЙ-ИОННЫМ АККУМУЛЯТОРОМ 56 В — ST1610E-T 111

Они могут быть повреждены определенными ароматическими маслами, такими как хвойное и лимонное масла, а также растворителями, например керосином. Кроме того, наличие влаги может привести к поражению электрическим током. Протрите влажное место мягкой сухой тканью. ◾ С помощью маленькой щетки или небольшого пылесоса очистите вентиляционные отверстия на задней стороне корпуса. ◾ Следите за тем, чтобы вентиляционные отверстия не были засорены. ЗАТОЧКА ЛЕЗВИЯ ДЛЯ ОБРЕЗКИ ЛЕСКИ ПРЕДУПРЕЖДЕНИЕ. При выполнении любых работ по обслуживанию лезвия для обрезки лески всегда надевайте прочные перчатки.1. Ослабьте два винта и снимите с щитка лезвие для обрезки лески (Рис. O).O-1 Винты O-2Лезвие для обрезки лески2. Зафиксируйте лезвие в тисках.3. Аккуратно заточите лезвие при помощи мелкозубчатого напильника или точильного камня, сохраняя оригинальный угол режущей кромки.4. Установите лезвие на щиток и закрепите двумя винтами. ХРАНЕНИЕ УСТРОЙСТВА ◾ Извлеките аккумулятор из триммера. ◾ Тщательно очистите инструмент перед хранением. ◾ Храните устройство в сухом, хорошо проветриваемом, закрытом или высоком месте, недоступном для детей. Не храните устройство рядом с удобрениями, бензином или другими химическими веществами. Защита окружающей среды Не выбрасывайте электроприборы, зарядные устройства и аккумуляторные батареи вместе с бытовыми отходами! Отправьте данное изделие на переработку в специализированное предприятие или сдайте его для раздельного сбора. Электроинструменты должны быть возвращены на перерабатывающее предприятие, не наносящее ущерба окружающей среде.БЕСПРОВОДНОЙ ТРИММЕР С ЛЕСКОЙ И ЛИТИЙ-ИОННЫМ АККУМУЛЯТОРОМ 56 В — ST1610E-T112

УСТРАНЕНИЕ НЕПОЛАДОК ПРОБЛЕМА ПРИЧИНА РЕШЕНИЕ Триммер с леской не запускается. ◾ Аккумулятор не установлен в ◾ Установите аккумулятор в триммер. ◾ Нет электрического контакта между триммером и аккумулятором. ◾ Извлеките аккумулятор, проверьте контакты и установите его снова. ◾ Аккумулятор разряжен. ◾ Зарядите аккумулятор. ◾ Запорный язычок не был сдвинут вперед перед нажатием на курок. ◾ Переместите запорный язычок вперед и нажмите на курок. ◾ Вал двигателя и головка триммера забились травой. ◾ Удалите траву с вала двигателя или режущей головки.Триммер с леской остановился во время работы

◾ Щиток не установлен на триммер, в результате чего леска стала очень длинной, и двигатель перегрелся. ◾ Извлеките аккумулятор и установите щиток на триммер. ◾ Используется слишком толстая режущая леска. ◾ Используйте рекомендованную нейлоновую леску диаметром 2,4 мм. ◾ Аккумулятор или триммер с леской перегрелись. ◾ Дайте аккумулятору и триммеру с леской ◾ Аккумулятор не подключен к устройству. ◾ Установите аккумулятор. ◾ Аккумулятор разряжен. ◾ Зарядите аккумулятор. Из головки триммера не вытягивается леска. ◾ Вал двигателя и головка триммера забились травой. ◾ Выключите триммер, извлеките аккумулятор и очистите вал двигателя и головку триммера. ◾ Недостаточно лески в катушке либо леска выскочила из отверстия. ◾ Извлеките аккумулятор и замените режущую леску в соответствии с инструкциями в разделе ЗАМЕНА ЛЕСКИ данного руководства. ◾ Леска запуталась в катушке. ◾ Извлеките аккумулятор, извлеките леску из головки триммера и намотайте ее заново в соответствии с инструкциями в разделе УСТАНОВКА ЛЕСКИ данного руководства. ◾ Леска слишком короткая. ◾ Извлеките аккумулятор и вручную вытяните леску, нажимая и отпуская головку триммера. ◾ Используется слишком толстая режущая леска. ◾ Используйте рекомендованную нейлоновую леску диаметром 2,4 мм. ◾ Неисправность головки триммера. ◾ Обратитесь в службу поддержки клиентов EGO.БЕСПРОВОДНОЙ ТРИММЕР С ЛЕСКОЙ И ЛИТИЙ-ИОННЫМ АККУМУЛЯТОРОМ 56 В — ST1610E-T 113

ПРОБЛЕМА ПРИЧИНА РЕШЕНИЕ Головка триммера продолжает автоматически выпускать леску. ◾ Используется слишком тонкая режущая леска. ◾ Используйте рекомендованную нейлоновую леску диаметром 2,4 мм.Трава намоталась на головку триммера и корпус двигателя

◾ Стрижка высокой травы на уровне ◾ Скашивайте высокую траву сверху вниз и срезайте не более 20 см за один раз, чтобы предотвратить подобные ситуации.Лезвие не режет леску. ◾ Лезвие для обрезки лески на краю щитка затупилось. ◾ Заточите лезвие для обрезки лески напильником или замените в соответствии с инструкциями.Трещины на головке триммера. ◾ Головка триммера изношена. ◾ Немедленно замените головку триммера в соответствии с инструкциями в разделе ЗАМЕНА ГОЛОВКИ ТРИММЕРА данного руководства.Леска не сматывается в головку триммера

◾ Используется неподходящая режущая леска. ◾ Мы рекомендуем использовать оригинальную нейлоновую леску EGO. Если проблема возникает при использовании нейлоновой лески EGO, обратитесь в службу поддержки клиентов EGO. ◾ Скопление травы или грязи в головке триммера блокирует движение катушки. ◾ Извлеките аккумулятор, откройте головку триммера и тщательно очистите ее. ◾ Двигатель перегрелся из-за многократного включения системы автоматического сматывания лески. ◾ Дайте триммеру с леской поработать без нагрузки в течение нескольких минут, чтобы двигатель остыл, затем попробуйте еще раз установить леску. ◾ Низкий заряд аккумулятора ◾ Зарядите аккумулятор. ◾ Леска не намотана на катушку. ◾ Вытяните леску и снова вставьте ее. ◾ Головка триммера повреждена. ◾ Обратитесь в службу поддержки клиентов EGO.Леска не может быть пропущена через головку триммера при установке лески. ◾ Леска разделена или согнута на ◾ Обрежьте изношенный конец лески и установите ее снова.

ГАРАНТИЙНАЯ ПОЛИТИКА EGO Посетите веб-сайт egopowerplus.eu, чтобы ознакомиться со всеми условиями и сроками гарантийной политики EGO.PODKASZARKA BEZPRZEWODOWA Z AKUMULATOREM LITOWO-JONOWYM 56 WOLTÓW — ST1610E-T114

20. Петля для плечового ременя

плечового ременя (рис. F1). F1-1 Гвинтова ручка F1-2 Шестигранна гайка F1-3 Петля плечового

ЗАПУСК/ЗУПИНКА ЛІСКОВОГО ТРИМЕРА (рис. I)

ЗАПОЗНАЙТЕ СЕ С ВАШИЯ КОРДОВ ТРИМЕР (Фиг. A1)

11. Тримерна глава (с подаване на корда LINE-IQ)

ОПАКОВЪЧЕН ЛИСТ (ФИГ. А1)

3. Поставете затягащия блок в прореза на

работно положение в зоната на монтаж и след56 ВОЛТА ЛИТИЕВО-ЙОНЕН БЕЗКАБЕЛЕН КОРДОВ ТРИМЕР — ST1610E-T 219

6. Заменете с нова тримерна глава и я монтирайте

съгласно следните стъпки. За да инсталирате новата тримерна глава

1. Монтирайте втулката в вала на двигателя и
