BEDIENUNGSANLEITUNG ST1610ET EGO

Übersetzung der Originalanleitung ALLE ANWEISUNGEN LESEN!

LESEN SIE DIE BETRIEBSANLEITUNG

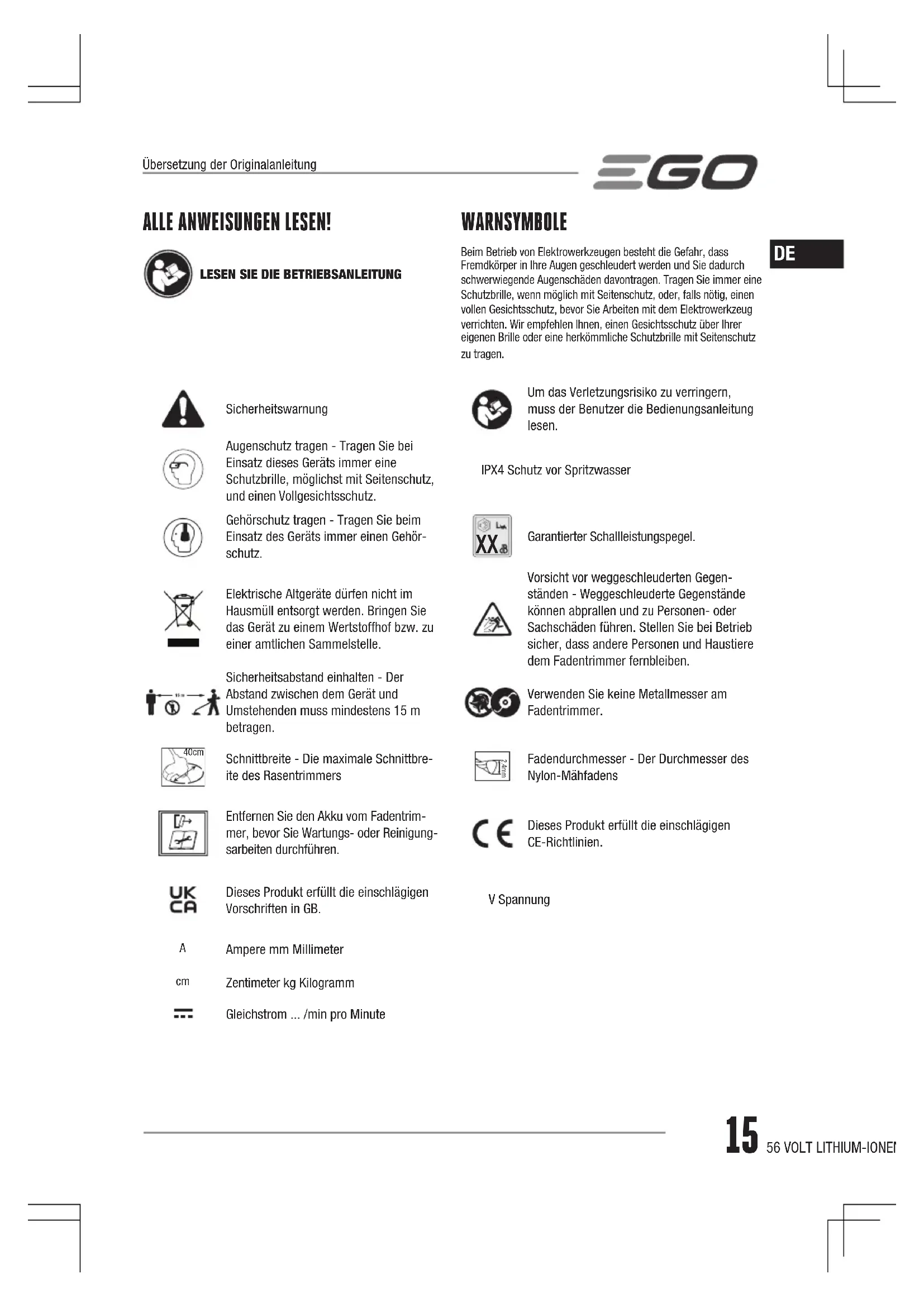

WARNSYMBOLE Beim Betrieb von Elektrowerkzeugen besteht die Gefahr, dass Fremdkörper in Ihre Augen geschleudert werden und Sie dadurch schwerwiegende Augenschäden davontragen. Tragen Sie immer eine Schutzbrille, wenn möglich mit Seitenschutz, oder, falls nötig, einen vollen Gesichtsschutz, bevor Sie Arbeiten mit dem Elektrowerkzeug verrichten. Wir empfehlen Ihnen, einen Gesichtsschutz über Ihrer eigenen Brille oder eine herkömmliche Schutzbrille mit Seitenschutz zu tragen.SicherheitswarnungUm das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung lesen.Augenschutz tragen - Tragen Sie bei Einsatz dieses Geräts immer eine Schutzbrille, möglichst mit Seitenschutz, und einen Vollgesichtsschutz.IPX4 Schutz vor SpritzwasserGehörschutz tragen - Tragen Sie beim Einsatz des Geräts immer einen Gehör-schutz.

Garantierter Schallleistungspegel.Elektrische Altgeräte dürfen nicht im Hausmüll entsorgt werden. Bringen Sie das Gerät zu einem Wertstoffhof bzw. zu einer amtlichen Sammelstelle.Vorsicht vor weggeschleuderten Gegen-ständen - Weggeschleuderte Gegenstände können abprallen und zu Personen- oder Sachschäden führen. Stellen Sie bei Betrieb sicher, dass andere Personen und Haustiere dem Fadentrimmer fernbleiben.Sicherheitsabstand einhalten - Der Abstand zwischen dem Gerät und Umstehenden muss mindestens 15 m betragen.Verwenden Sie keine Metallmesser am Fadentrimmer. 40cm Schnittbreite - Die maximale Schnittbre-ite des Rasentrimmers 2.4mmFadendurchmesser - Der Durchmesser des Nylon-MähfadensEntfernen Sie den Akku vom Fadentrim-mer, bevor Sie Wartungs- oder Reinigung-sarbeiten durchführen.Dieses Produkt erfüllt die einschlägigen CE-Richtlinien.Dieses Produkt erfüllt die einschlägigen Vorschriften in GB.V Spannung Ampere mm Millimeter Zentimeter kg KilogrammGleichstrom ... /min pro Minute16 56 VOLT LITHIUM-IONEN AKKU-RASENTRIMMER — ST1610E-T

TECHNISCHE DATEN Spannung56 V LeerlaufdrehzahlNiedriger Geschwind-igkeitsbereich: 3500-4800 min Hoher Geschwindigkeits-bereich: 4000-5500 min Mähfadenmechanismus LINE-IQ FEEDINGMähfadentyp2,4 mm Nylon-Trimmer-fadenSchnittbreite 40 cmEmpfohlene Betriebstem-peratur-0°C ~ 40°CEmpfohlene Lagertemperatur -20°C - 70°CGewicht (ohne Akku) 3,5 kgGemessener Schallleistung-spegel L 90 dB(A) K=2,5 dB(A) challdruckpegel am Ohr des Bedieners L 77 dB(A) K=3 dB(A)Garantierter Schallleistung-spegel L (nach 2000/14/EG gemessen)92 dB(A)Vibrationswert a Vorderer Griff3,9 m/s

◾ Der angegebene Vibrationsgesamtwert wurde nach einem Standard-Prüfverfahren gemessen und kann zum Vergleich mit einem anderen Werkzeug herangezogen werden. ◾ Der angegebene Vibrationsgesamtwert kann auch zur vorläugen Risikobewertung herangezogen werden.HINWEIS: Die beim Einsatz des Elektrowerkzeugs entstehenden Istvibrationen können von dem angegebenen Wert abweichen. Zum Schutz des Benutzers sollten Handschuhe und ein Gehörschutz während des Geräteeinsatzes getragen werden. BESCHREIBUNG AUFBAU IHRES FADENTRIMMERS (Abb. A1) 1. Betriebsschalter mit variabler Drehzahl2. Hinterer Griffbügel3. Sicherheitsverriegelung4. 2-Stufen-Schalter5. Drehzahlanzeige6. Höhenverstellklemme7. Schnell verstellbarer vorderer Griff8. Schnellspannhebel9. Scharnier und Verriegelungsbolzen10. POWERLOAD -Taste11. Trimmerkopf (mit LINE-IQ Fadenzuführung)12. Mähfaden13. Freigabelasche14. Fadenmesser15. Fadenschutz16. Auswurfmechanismus17. Verschluss18. Akku-Entriegelungstaste19. Innensechskantschlüssel20. Schultergurtschlaufe21. Schultergurt PACKLISTE (ABB. A1) MONTAGE WARNUNG: Wenn irgendwelche Teile beschädigt sind oder fehlen, verwenden Sie das Produkt nicht, bis alle Teile ersetzt worden sind. Die Verwendung dieses Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen. WARNUNG: Versuchen Sie nicht, dieses Produkt zu verändern oder Zubehörteile zu verwenden, die für den Einsatz des Rasentrimmers nicht empfohlen werden. Jegliche Änderung oder falsche Anwendung dieses Geräts gilt als Zweckentfremdung und kann sehr riskant sein und zu möglichen schweren Körperverletzungen führen. WARNUNG: Um einen unbeabsichtigten Anlauf und dadurch hervorgerufene schwere Verletzungen zu verhindern, muss der Akku beim Montieren von Teilen immer zuerst vom Gerät abgenommen werden.17 56 VOLT LITHIUM-IONEN AKKU-RASENTRIMMER — ST1610E-T

WARNUNG: Um ein Einklemmen Ihrer Hände oder Finger zu vermeiden, halten Sie den Schaft nicht am Gelenk fest. WARNUNG: Den Rasentrimmer erst einschalten, nachdem der Schaft sicher verriegelt wurde. Den Schaft behutsam ausklappen und auf das im Schaft verlegte Kabel aufpassen. Anschließend den Schaft mit dem Bolzen und dem mitgelieferten Schraubenschlüssel sichern (Abb. B1 und B2). FADENSCHUTZ MONTIEREN WARNUNG: Tragen Sie beim Anbringen oder Auswechseln des Schneidschutzes immer Handschuhe. Achten Sie auf das Messer am Fadenschutz und passen Sie auf, dass Sie sich nicht verletzen. WARNUNG: Setzen Sie das Werkzeug nur in Betrieb, wenn der Schneidschutz fest angebracht ist. Der Schneidschutz muss zum Schutz des Benutzers immer am Gerät befestigt sein! Wenn der Schneidschutz montiert ist, darf er weder entfernt noch justiert werden. Falls dieser ersetzt werden muss, wenden Sie sich an eine qualizierte Werkstatt! Den Rasentrimmer so festhalten, dass der Trimmerkopf nach oben zeigt (Abb. C1). Die Fadenschutzlöcher mit den Montagebohrungen uchten lassen. Anschließend den Fadenschutz mit den beiden Schrauben am Schaftende anschrauben (Abb. C2). HINWEIS: Vergewissern Sie sich, dass der Schutz wie in Abb. C1 und C2 dargestellt montiert ist. Eine falsche Montage ist sehr gefährlich!

MONTIEREN UND EINSTELLEN DES VORDEREN

1. Den Schnellspannhebel und die Flügelmutter lösen

und vom vorderen Griff abnehmen (Abb. D1). D1-1 Vorderer Griff D1-2 Klemmstück D1-3 Flügelmutter D1-4 Schnellspannhebel

2. Den vorderen Griff innerhalb der Montagezone

zwischen der Höhenverstellklemme und dem Scharnier auf den Schaft schieben (Abb. D2).

3. Das Klemmstück in die Aufnahme am Griff einführen

4. Schnellspannhebel montieren und die Flügelmutter

vorspannen. Der vordere Griff muss sich in aufrechter Position benden und zur Oberseite des hinteren Griffs zeigen (Abb. D4).

5. Den Schnellspannhebel nach oben ziehen, um den

vorderen Griff in eine bequeme Betriebsposition zu bewegen/zu drehen, und dann den Schnellspannhebel zum Verriegeln nach unten drücken (Abb. D5). HINWEIS: Der vordere Griff sollte nur innerhalb der Montagezone auf dem Schaft positioniert werden. WARNUNG: Ohne fest montierten vorderen Haltegriff darf das Werkzeug nicht benutzt werden.

EINSTELLUNG DER TRIMMERHÖHE

Wenn die Länge des Schafts für die jeweilige Arbeit nicht geeignet ist, kann die Schaftlänge mithilfe der Höhenverstellklemme eingestellt werden.

1. Den Akku vom Rasentrimmer abnehmen.

2. Zum Einstellen der Trimmerhöhe (d.h. Schaftlänge)

die Höhenverstellklemme öffnen. Anschließend den Schaft nach oben oder unten auf die gewünschte Höhe einstellen und die Höhenverstellklemme schließen, um den Schaft zu arretieren (Abb. E). E-1 Höhenverstellklemme HINWEIS: Der vordere Griff muss möglicherweise neu positioniert werden, nachdem die Trimmerhöhe geändert wurde. BEFESTIGENDER SCHULTERRIEMEN Für einen sicheren und besseren Betrieb den Gurt über eine Ihrer Schultern und über Ihren Rücken legen.

1. Die Rändelschraube und die Sechskantmutter von

der Schultergurtschlaufe lösen (Abb. F1). F1-1 Rändelschraube F1-2 Sechseckmutter F1-3 Schulter- gurtschlaufe

2. Die Schultergurtschlaufe in einer bequemen

Betriebsposition innerhalb des Befestigungsbereichs positionieren und dann durch Festziehen der Rändelschraube und der Sechskantmutter xieren.

3. Den Schultergurt-Karabiner eindrücken, um ihn

zu öffnen, und den Schultergurt am Loch in der Gurtschlaufe befestigen (Abb. F2).

4. Die Länge und Position des Schultergurts anpassen,

sodass der Gurt während des Betriebs bequem sitzt.18 56 VOLT LITHIUM-IONEN AKKU-RASENTRIMMER — ST1610E-T

WARNUNG: Nehmen Sie ihn bei einem Notfall sofort von Ihrer Schulter, ganz gleich in welcher Weise der Schultergurt umgelegt ist. Den einfachen Schultergurt und den doppelten Schultergurt sollten Sie nicht gleichzeitig verwenden. Beim Tragen des Gurts sollte kein anderes tragbares Zubehör ein Lösen und Abnehmen des Gurts beeinträchtigen. BETRIEB WARNUNG: Tragen Sie immer eine Schutzbrille, möglichst mit Seitenschutz, sowie einen Gehörschutz. Andernfalls besteht die Gefahr, dass Gegenstände in Ihre Augen geschleudert werden oder andere schwere Verletzungen verursacht werden. Rasentrimmen: Gras und Unkraut rund um Veranden, Zäunen und Terrassen Schneiden: Gras, das sich mit einem normalen Rasenmä- her schlecht erreichen lässt.

ANBRINGEN/ABNEHMEN DES AKKUS

Nur die in Abb. A2 aufgeführten EGO Akkus und Ladegeräte verwenden. Vor dem ersten Gebrauch voll auaden. Anbringen Die Stege am Akkugehäuse mit den Geräteaufnahmen uchten lassen und den Akku bis zum hörbaren Einrasten hineinschieben (Abb. G1). Abnehmen Den Akku-Freigabeknopf drücken und den Akku heraus- ziehen (Abb. G2). HALTEN DES FADENTRIMMERS (Abb. H) Legen Sie zum sicheren und einfacheren Arbeiten den Schultergurt an Bringen Sie die Länge und Position des Schultergurts in eine bequeme Betriebsposition - halten Sie den Trimmer mit beiden Händen fest: eine Hand am hinteren Griff und die andere Hand am vorderen Griff. HINWEIS: Der Trimmerkopf ist parallel zum Boden und im richtigen Schneidabstand, wenn sich der Bediener nicht bücken muss. WARNUNG: Nehmen Sie ihn bei einem Notfall sofort von Ihrer Schulter, ganz gleich in welcher Weise der Schultergurt angelegt ist. STARTEN/STOPPEN DES FADENTRIMMERS (Abb. I) Starten Die Schließzunge nach vorn schieben und dann den Betriebsschalter mit variabler Drehzahl betätigen. Mit dem Schalterabzug lässt sich die Drehzahl stufenlos verstellen. Je mehr der Schalter gezogen wird, desto schneller dreht sich der Motor. I-1 Schließzunge I-2 Betriebsschalter mit variabler Drehzahl Stoppen Den Betriebsschalter loslassen. EINSTELLEN DER DREHZAHL (ABB. J) Der Fadentrimmer hat zwei Drehzahlstufen. Den 2-Stu- fen-Schalter drücken, um die Schnittgeschwindigkeit zwischen niedrig und hoch zu ändern. Die Drehzahlanzeige zeigt den aktiven Drehzahlmodus an: ein Licht für eine niedrige Drehzahl und zwei Lichter für eine hohe Drehzahl. Der niedrige Drehzahlbereich ermöglicht eine bessere Kontrolle des Trimmers und eine längere Betriebszeit pro Ladung. J-1 Drehzahlanzeige J-2 2-Stufen-Schalter

VERWENDUNG DES FADENTRIMMERS

Räumen Sie den Arbeitsbereich vor jedem Einsatz auf. Entfernen Sie alle Gegenstände, wie z.B. Steine, zerbro- chenes Glas, Nägel, Drähte oder Schnüre, die vom Gerät weggeschleudert werden oder sich in der Schneidvor- richtung verfangen könnten. Halten Sie Kinder, Passanten und Haustiere von dem Bereich fern. Halten Sie einen Mindestabstand von 15 m zu Kindern, Umstehenden und Haustieren ein; auch dann besteht noch Gefahr durch weggeschleuderte Gegenstände. Schaulustige sollten gebeten werden, Schutzbrillen aufzusetzen. Wenn jemand auf Sie zukommt, stellen Sie den Motor und das Schneid- werkzeug sofort ab. Vor jedem Gebrauch auf beschädigte/abgenutzte Teile prüfen Die Prüfung sollte den Kopf des Trimmers, den Faden- schutz, den Schultergurt, die Schultergurtschlaufe und den vorderen Griff einschließen. Alle Teile, die gerissen, verzogen, verbogen oder in irgendeiner Weise beschädigt sind, müssen ersetzt werden. Das Fadenmesser wird am Fadenschutzrand im Laufe der Zeit stumpf. Es sollte daher regelmäßig mit einer Feile nachgeschliffen oder durch ein neues Messer ersetzt werden.19 56 VOLT LITHIUM-IONEN AKKU-RASENTRIMMER — ST1610E-T

WARNUNG: Tragen Sie immer Handschuhe, wenn Sie den Fadenschutz montieren oder auswechseln oder das Mähfadenmesser nachschleifen bzw. auswechseln. Achten Sie auf das Messer am Fadenschutz und passen Sie auf, dass Sie sich nicht verletzen. Mähkopf auf Blockaden prüfen ◾ Zur Vermeidung von Blockaden muss der Mähkopf immer sauber gehalten werden. Entfernen Sie vor und nach jeder Benutzung Grasschnitt, Blätter, Schmutz und andere angesammelte Abfälle. ◾ Ist der Mähkopf blockiert, schalten Sie den Rasentrimmer ab und beseitigen Sie den Rasen, der sich vielleicht um die Motorwelle oder den Mähkopf gewickelt hat. Den Rasentrimmer nach jedem Gebrauch reinigen. ANPASSEN DER LÄNGE DES MÄHFADENS Der Line-IQ Zuführtrimmerkopf ist mit fortschrittlicher Technologie ausgestattet. Wenn eines der Enden des Mähfadens beim Trimmen auf weniger als 18 cm abgenutzt ist, löst der Trimmerkopf den Mähfaden automatisch und der überschüssige Teil des Mähfadens wird von dem Fadenmesser abgeschnitten (Abb. K). HINWEIS: Sie müssen nicht mit dem Trimmerkopf auf den Boden tippen, um den Mähfaden zu lösen. Wenn Sie beim Trimmen des Grases ein leichtes Zittern des Trimmerkopfes spüren, wird der Mähfaden automatisch gelöst. WARNUNG: Der Faden- und Messer- Mechanismus darf nicht verändert oder beseitigt werden. Zu viel Fadenlänge führt zu einer Überhitzung des Motors und kann schwere Verletzungen nach sich ziehen.

AUSWECHSELN DES FADENS

HINWEIS: Verwenden Sie immer den empfohlenen Nylon-Mähfaden mit einem Durchmesser von 2,4 mm. Bei Verwendung eines anderen Fadens kann das Werk- zeug überhitzen oder beschädigt werden. WARNUNG: Verwenden Sie niemals metallverstärkte Mähfäden, Drähte oder Seile o. ä. Diese können abbrechen und zu gefährlichen Geschossen werden. Der Fadentrimmer ist mit einem fortschrittlichen POWERLOAD

-System ausgestattet. Durch Betätigung eines einzigen Schalters kann der Mähfaden auf die Spule aufgewickelt werden. Das Laden einer vollen Spule kann normalerweise in 12 Sekunden abgeschlossen werden. Eine rasch wiederholte Betätigung der Aufwicklung sollte vermieden werden, um der Gefahr eines Motorschadens vorzubeugen.

1. Nehmen Sie den Akku ab.

2. Trennen Sie ein 4 m langes Stück Mähfaden ab.

3. Führen Sie den Faden durch die Öse hindurch und

schieben Sie ihn bis zum Ende durch, bis er aus der gegenüber bendlichen Öse austritt (Abb. L1) L1-1 Mähfaden L1-2 Öse HINWEIS: Die Ösen müssen nicht uchten, um den Mähfaden einzuführen. Wenn der Faden nicht in die Öse eingeführt werden kann, bringen Sie den Akku am Trimmer an und drücken Sie dann kurz die POWERLOAD -Taste, um den Aufwickelmechanismus zurückzusetzen.

4. Entfernen Sie den Akku, falls er in Schritt 3 am

Trimmer montiert wurde.

5. Ziehen Sie den Faden auf der anderen Seite

heraus, bis die Fadenstücke auf beiden Seiten des Trimmerkopfs gleich lang sind (Abb. L2).

6. Setzen Sie den Akku in den Fadentrimmer ein.

7. Halten Sie den POWERLOAD-Schalter gedrückt, um

den Fadenwickelmotor zu starten. Der Faden wird im Trimmerkopf kontinuierlich aufgewickelt.

8. Achten Sie genau auf die restliche Fadenlänge.

Halten Sie sich zum Loslassen des Schalters bereit, sobald etwa 22 cm des Fadens auf beiden Seiten übrig ist. Drücken Sie kurz den Fadenwickelschalter zum Einstellen der Länge, wenn 18 cm Faden auf beiden Seiten zu sehen sind (Abb. L3). HINWEIS: Falls der Faden versehentlich in den Trimmerkopf gezogen wurde, öffnen Sie den Trimmerkopf und ziehen Sie den Mähfaden aus der Spule. Befolgen Sie zum Aufwickeln des Fadens die Anweisungen im Abschnitt „ MÄHFADEN NEU EINFÄDELN“ in dieser Bedienungsanleitung.

MÄHFADEN NEU EINFÄDELN

HINWEIS: Wenn der Mähfaden im Trimmerkopf hängen bleibt, müssen Sie den verbleibenden Mähfaden vom Trimmerkopf entfernen und die folgenden Schritte ausführen, um den Mähfaden neu einzusetzen.20 56 VOLT LITHIUM-IONEN AKKU-RASENTRIMMER — ST1610E-T

1. Akku abnehmen.2. Die beiden Freigabelaschen am Trimmerkopf drücken und die untere Spulenabdeckung geradlinig vom Trimmerkopf abziehen (Abb. M1 und M2).M1-1 Freigabelasche M1-2Untere Spulenabdeck-ungseinheit3. Den Mähfaden vom Trimmerkopf entfernen.4. Den Trimmer mit einer Hand festhalten. Mit der anderen Hand die untere Spulenabdeckung führen und die Öffnungen in der Spulenabdeckung mit den Freigabelaschen uchten lassen. Die untere Spulenabdeckung andrücken, bis sie fest einrastet. Dies macht sich durch ein hörbares Klickgeräusch bemerkbar (Abb. M3).M3-1 Freigabelasche M3-2 Aussparung5. Zum erneuten Einsetzen des Mähfadens beachten Sie die Anweisungen im Abschnitt „AUSWECHSELN DES FADENS“. TRIMMERKOPF AUSWECHSELN WARNUNG: Falls sich der Kopf nach dem Anbringen wieder löst, muss dieser sofort ersetzt werden. Verwenden Sie niemals einen Rasentrimmer mit lockerem Schneidwerkzeug. Ersetzen Sie einen gerissenen, beschädigten oder abgenutzten Schneidkopf sofort, selbst wenn sich die Beschädigung lediglich auf oberächliche Risse beschränkt. Anbaugeräte dieser Art können bei hoher Drehzahl zerspringen und schwere Verletzungen verursachen. Beschreibung des Trimmerkopfes (Abb. N1) N1-1 Untere Abdeck- ung N1-2 MutterN1-3 Spulen-Einheit N1-4 Lagerbuchse Zum Abnehmen des Trimmerkopfes 1. Akku abnehmen.2. Die beiden Freigabelaschen am Trimmerkopf drücken und die untere Spulenabdeckung geradlinig vom Trimmerkopf abziehen (Abb. M1 und M2).3. Den Mähfaden vom Trimmerkopf entfernen (Abb. N2).4. Handschuhe anziehen. Die Spule mit einer Hand gegenhalten und mit der anderen Hand die Mutter gegen den Uhrzeigersinn mit einem Schlagschrauber lösen (Abb. N3).N3-1 Mutter N3-2Schlagschrauber (nicht im Lieferumfang enthalten)5. Spulen-Einheit und Lagerbuchse vom Motorschaft entfernen. Die Lagerbuchse für die spätere Montage aufbewahren.6. Als Ersatz einen neuen Trimmerkopf einsetzen und wie folgt montieren. Zum Einsetzen der neuen Trimmerkopfes 1. Die Lagerbuchse im Motorschaft montieren und die Spulen-Einheit an ihrem Platz anbringen. Die Mutter mit einem Schlagschrauber festziehen.2. Die untere Spulenabdeckung anbringen (siehe Abb. M3). 3. Mähfaden neu einfädeln.4. Schalten Sie das Gerät ein, um zu prüfen, ob der Fadentrimmer regulär funktioniert. Falls nicht, die oben genannten Montageschritte wiederholen. WARTUNG WARNUNG: Bei der Wartung nur identische Ersatzteile verwenden. Die Verwendung anderer Teile kann Unfälle und Schäden am Gerät hervorrufen. Um die Sicherheit und Zuverlässigkeit zu gewährleisten, sollten alle Reparaturen nur von qualizierten Servicetechnikern durchgeführt werden. WARNUNG: Um schwere Eigenverletzungen zu verhindern, entfernen Sie den Akku aus dem Gerät, bevor Sie das Gerät warten, reinigen oder Material aus dem Gerät entfernen. VORSICHT: Verstopfte Lüftungsschlitze verhindern, dass die Luft in das Motorgehäuse strömen kann. Das führt zu einer Überhitzung oder zu Motorschäden.

REINIGEN DES GERÄTES

◾ Reinigen Sie das Gerät mithilfe eines feuchten Tuchs und eines milden Reinigungsmittels. Keine Flüssigkeit im Werkzeug lassen. Das Werkzeug darf auf keinen Fall in Flüssigkeit getaucht werden. ◾ Benutzen Sie keine starken Reiniger am Kunststoffgehäuse oder am Griff. Die Teile können von bestimmten ätherischen Ölen, wie z. B. Kiefern- oder Zitronenöl und von Lösungsmitteln wie Petroleum angegriffen werden. Feuchtigkeit stellt zudem eine Stromschlaggefahr dar. Wischen Sie feuchte Stellen mit einem weichen trockenen Tuch ab.21 56 VOLT LITHIUM-IONEN AKKU-RASENTRIMMER — ST1610E-T

◾ Reinigen Sie die Lüftungsschlitze auf der Gehäuserückseite mit einer kleinen Bürste oder mit der Abluft einer kleinen Staubsaugerbürste. ◾ Die Lüftungsöffnungen müssen frei von Blockaden gehalten werden.

SCHÄRFEN DES FADENMESSERS

WARNUNG: Bei Wartungsarbeiten am Fadenmesser immer die Hände durch schnittfeste Handschuhe schützen.

1. Die beiden Schrauben lösen und das Fadenmesser

von der Schutzabdeckung abnehmen (Abb. O). O-1 Schrauben O-2 Fadenabschneider

2. Den Abschneider in einen Schraubstock einspannen.

3. Die Schneidkanten des Abschneiders vorsichtig

mit einer feinen Feile oder einem Schleifstein anschleifen, ohne den ursprünglichen Schnittwinkel zu verändern.

4. Den Abschneider wieder am Fadenschutz anbringen

und mit den beiden Schrauben festziehen.

AUFBEWAHREN DES GERÄTES

◾ Den Akku vom Rasentrimmer abnehmen. ◾ Reinigen Sie das Werkzeug gründlich, bevor Sie es lagern. ◾ Lagern Sie das Gerät an einem trockenen, gut belüfteten Ort, verschlossen oder hoch, außerhalb der Reichweite von Kindern. Das Gerät nicht auf oder neben Düngemitteln, Benzin oder anderen Chemikalien abstellen. Schutz der Umwelt Elektrogeräte, alte Akkus und Ladegeräte dürfen nicht im Hausmüll entsorgt werden! Das Gerät muss einer ofziellen Recycling-Sammelstelle zur getrennten Entsorgung zugeführt werden. Elektrowerkzeuge müssen bei einem umweltfreundlichen Recycling-Betrieb abgegeben werden.22 56 VOLT LITHIUM-IONEN AKKU-RASENTRIMMER — ST1610E-T

PROBLEM URSACHE LÖSUNG

Fadentrimmer lässt sich nicht starten. ◾ Der Akku ist nicht am Rasentrimmer angebracht. ◾ Akku am Rasentrimmer anschließen. ◾ Kein elektrischer Kontakt zwischen Heckenschere und Akku. ◾ Akku herausnehmen, Kontakte überprüfen und wieder anschließen. ◾ Der Akku ist entladen. ◾ Den Akku auaden. ◾ Der Sperrschalter wird nicht nach vorne bewegt, bevor der Betriebsschalter mit variabler Drehzahl gedrückt wird. ◾ Die Schließzunge nach vorn schieben und dann den Betriebsschalter mit variabler Drehzahl betätigen. ◾ Die Motorwelle oder der Trimmerkopf werden durch Gras blockiert. ◾ Das Gras vom Motorschaft und dem Trimmerkopf entfernen.Fadentrimmer hält während des Trimmens an. ◾ Der Fadenschutz ist nicht am Rasentrimmer montiert. Dadurch wird der Faden zu lang und der Motor wird überlastet. ◾ Den Akku herausnehmen und den Fadenschutz am Trimmer anbringen. ◾ Der eingesetzte Mähfaden ist zu stark. ◾ Den empfohlenen Nylon-Mähfaden mit einem Durchmesser von 2,4 mm verwenden. ◾ Der Akku oder der Fadentrimmer ist zu heiß. ◾ Den Akku oder den Fadentrimmer abkühlen lassen. ◾ Der Akku ist nicht mit dem Werkzeug verbunden. ◾ Den Akku wieder anbringen. ◾ Der Akku ist entladen. ◾ Den Akku auaden.23 56 VOLT LITHIUM-IONEN AKKU-RASENTRIMMER — ST1610E-T

PROBLEM URSACHE LÖSUNG

Trimmerkopf führt keinen Faden nach. ◾ Die Motorwelle oder der Trimmerkopf werden durch Gras blockiert. ◾ Den Rasentrimmer anhalten, den Akku herausnehmen und die Motorwelle und den Trimmerkopf reinigen. ◾ Es ist nicht mehr genügend Faden in der Spule oder der Faden reißt an der Öse ab. ◾ Den Akku entnehmen und den Mähfaden gemäß Anweisungen unter „AUSWECHSELN DES FADENS“ in dieser Bedienungsanleitung auswechseln. ◾ Der Faden hat sich verheddert. ◾ Den Akku entnehmen, den Faden aus dem Trimmerkopf entfernen und gemäß Anweisungen unter „MÄHFADEN NEU EINFÄDELN“ in dieser Bedienungsanleitung erneut aufwickeln. ◾ Der Faden ist zu kurz. ◾ Entfernen Sie den Akku und ziehen Sie mit der Hand am Faden. Drücken Sie den Mähkopf nach unten und lassen Sie ihn wieder los. Mehrmals wiederholen. ◾ Der eingesetzte Mähfaden ist zu stark. ◾ Den empfohlenen Nylon-Mähfaden mit einem Durchmesser von 2,4 mm verwenden. ◾ Trimmerkopf funktioniert nicht richtig. ◾ Wenden Sie sich zwecks Reparatur an den EGO-Kundendienst. Der Trimmerkopf löst den Faden weiter automatisch. ◾ Der eingesetzte Mähfaden ist abgenutzt. ◾ Den empfohlenen Nylon-Mähfaden mit einem Durchmesser von 2,4 mm verwenden. Gras wickelt sich um den Trimmerkopf und das Motorgehäuse. ◾ Schneiden von hohem Gras auf Bodenhöhe ◾ Beim Mähen von hohem Gras ist zu beachten, dass in einem Durchgang nicht mehr als 20 cm gekürzt werden sollte, um ein Herumwickeln von Gras zu vermeiden. Der Abschneider trennt den Faden nicht ab. ◾ Das Messer zum Abschneiden des Fadens am Fadenschutzrand ist stumpf geworden. ◾ Befolgen Sie die Anweisungen zum Nachschleifen des Fadenabschneiders mit einer Feile oder tauschen Sie ihn durch ein Neuteil aus. Risse am Trimmerkopf ◾ Der Mähkopf ist abgenutzt. ◾ Den Mähkopf sofort ersetzen. Beachten Sie dazu die Anweisungen im Abschnitt „MÄHKOPF AUSWECHSELN“ in dieser Bedienungsanleitung.24 56 VOLT LITHIUM-IONEN AKKU-RASENTRIMMER — ST1610E-T

PROBLEM URSACHE LÖSUNG

Der Mähfaden wickelt sich nicht richtig um den Trimmerkopf herum. ◾ Der eingesetzte Mähfaden ist nicht geeignet. ◾ Wir empfehlen Ihnen, den Original-Nylon- Mähfaden von EGO Falls bei Verwendung eines EGO-Nylon-Mähfadens das Problem weiterhin auftritt, wenden Sie sich an denn EGO-Kundendienst. ◾ Rasenreste oder Schmutz haben sich im Mähkopf angesammelt und blockieren die Fadenspule. ◾ Den Akku abnehmen, den Mähkopf öffnen und gründlich reinigen. ◾ Durch wiederholtes Betätigen der Fadenaufwicklung ist der Motor zu heiß geworden. ◾ Zum Abkühlen des Motors den Fadentrimmer im Leerlauf mehrere Minuten laufen lassen, damit sich der Motor abkühlen kann. Anschließend versuchen, erneut Faden nachzuführen. ◾ Schwacher Akku. ◾ Akku auaden ◾ Die Faden ist nicht in die Spuleneinheit gewickelt. ◾ Den Faden herausziehen und wieder einführen. ◾ Der Trimmerkopf ist defekt. ◾ Wenden Sie sich zwecks Reparatur an den EGO-Kundendienst.Beim Einfädeln des Mähfadens lässt sich der Faden nicht durch den Trimmerkopf führen. ◾ Der Mähfaden ist am Ende gespalten oder verbogen. ◾ Das abgenutzte Fadenendstück abtrennen und erneut einfädeln. GARANTIE EGO-GARANTIEBEDINGUNGEN Sämtliche EGO Garantiebedingungen nden Sie auf der Website egopowerplus.eu.TAILLE-BORDURE SANS FIL LITHIUM-ION 56V — ST1610E-T 25
