NAUDOJIMO INSTRUKCIJA ST1610ET EGO

kumuliatorinė žoliapjovė su 56 voltų ličio jonų akumuliatoriumi 165

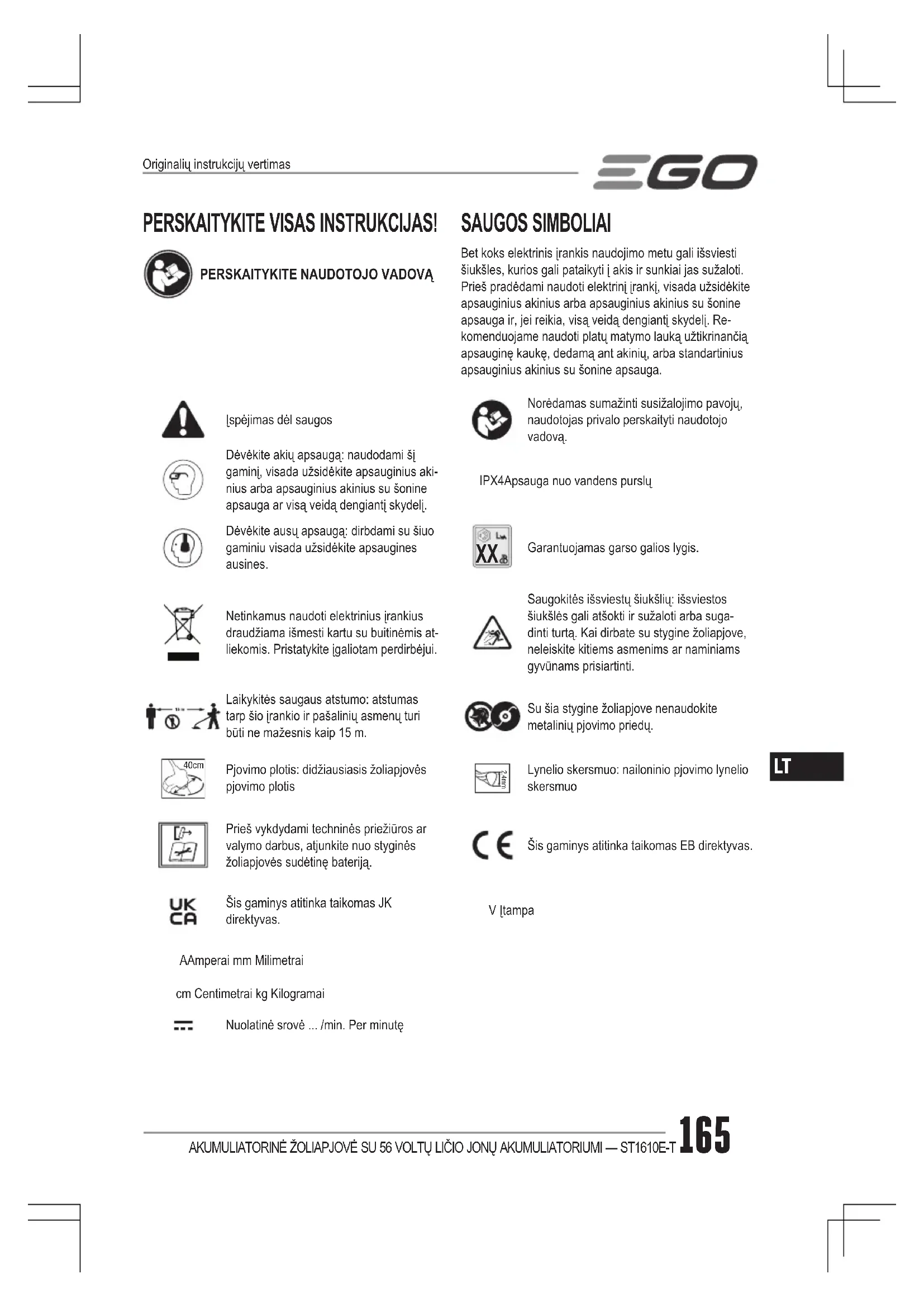

SAUGOS SIMBOLIAI Bet koks elektrinis įrankis naudojimo metu gali išsviesti šiukšles, kurios gali pataikyti į akis ir sunkiai jas sužaloti. Prieš pradėdami naudoti elektrinį įrankį, visada užsidėkite apsauginius akinius arba apsauginius akinius su šonine apsauga ir, jei reikia, visą veidą dengiantį skydelį. Re-komenduojame naudoti platų matymo lauką užtikrinančią apsauginę kaukę, dedamą ant akinių, arba standartinius apsauginius akinius su šonine apsauga.Įspėjimas dėl saugosNorėdamas sumažinti susižalojimo pavojų, naudotojas privalo perskaityti naudotojo vadovą.Dėvėkite akių apsaugą: naudodami šį gaminį, visada užsidėkite apsauginius aki-nius arba apsauginius akinius su šonine apsauga ar visą veidą dengiantį skydelį.IPX4 Apsauga nuo vandens purslųDėvėkite ausų apsaugą: dirbdami su šiuo gaminiu visada užsidėkite apsaugines ausines.

Garantuojamas garso galios lygis.Netinkamus naudoti elektrinius įrankius draudžiama išmesti kartu su buitinėmis at-liekomis. Pristatykite įgaliotam perdirbėjui.Saugokitės išsviestų šiukšlių: išsviestos šiukšlės gali atšokti ir sužaloti arba suga-dinti turtą. Kai dirbate su stygine žoliapjove, neleiskite kitiems asmenims ar naminiams gyvūnams prisiartinti.Laikykitės saugaus atstumo: atstumas tarp šio įrankio ir pašalinių asmenų turi būti ne mažesnis kaip 15 m.Su šia stygine žoliapjove nenaudokite metalinių pjovimo priedų. 40cm Pjovimo plotis: didžiausiasis žoliapjovės pjovimo plotis 2.4mmLynelio skersmuo: nailoninio pjovimo lynelio skersmuoPrieš vykdydami techninės priežiūros ar valymo darbus, atjunkite nuo styginės žoliapjovės sudėtinę bateriją.Šis gaminys atitinka taikomas EB direktyvas.Šis gaminys atitinka taikomas JK direktyvas.V ĮtampaA Amperai mm Milimetraicm Centimetrai kg KilogramaiNuolatinė srovė ... /min. Per minutęOriginalių instrukcijų vertimasAKUMULIATORINĖ ŽOLIAPJOVĖ SU 56 VOLTŲ LIČIO JONŲ AKUMULIATORIUMI — ST1610E-T166

TECHNINIAI DUOMENYS Įtampa56 V Sūkiai be apkrovosMažo greičio diapazonas: 3500–4800 min. Didelio greičio diapazo-nas: 4000–5500 min. Pjovimo lynelio mechanizmasLINE-IQ lynelio pada-vimasPjovimo lynelio tipas2,4 mm nailoninis susuk-tas lynelisPjovimo plotis 40 cmRekomenduojama darbo temperatūra0–40°CRekomenduojama laikymo temperatūra–20–70°CSvoris (be sudėtinės baterijos) 3,5 kgIšmatuotas garso galios lygis

90 dB(A) K=2,5 dB(A)Garso slėgio lygis ties naudoto-jo ausimi L 77 dB(A) K=3 dB(A)Garantuojamas garso galios lygis L (išmatuotas pagal 2000/14/EB)92 dB(A)Vibracijos vertė a Priekinė rankena3,9 m/s

K = 1,5 m/s Galinė rankena2,7 m/s

◾ Nurodyta bendroji vibracijos vertė išmatuota taikant standartinį bandymo metodą, todėl pagal ją galima palyginti skirtingus įrankius. ◾ Nurodytą bendrąją vibracijos vertę taip pat galima naudoti pirminiam poveikio vertinimui. PASTABA: Naudojant įrenginį realiomis sąlygomis, skleidžiamos vibracijos stiprumo vertė gali skirtis nuo nurodytos. Kad apsisaugotų dirbdamas realiomis sąly-gomis, naudotojas turi mūvėti pirštines ir naudoti klausos apsaugos priemones. APRAŠYMAS

SUSIPAŽINKITE SU SAVO STYGINE ŽOLIAPJOVE

(A1 pav.) 1. Greičio reguliavimo jungiklis2. Galinė rankena3. Fiksavimo liežuvėlis4. 2 greičių perjungiklis5. Greičio indikatorius6. Aukščio ksavimo apkaba7. Greitai reguliuojama priekinė rankena8. Greito atjungimo svirtis9. Lankstas ir ksavimo varžtas10. POWERLOAD mygtukas11. Žoliapjovės galvutė (su LINE-IQ lynelio padavimu)12. Pjovimo lynelis13. Atkabinimo auselė14. Pjovimo lynelio nukirtimo peilis15. Apsauga16. Išstūmimo mechanizmas17. Fiksatorius18. Baterijos atjungimo mygtukas19. Šešiabriaunis raktas20. Peties diržo apkaba21. Peties diržas PAKUOTĖS TURINIO SĄRAŠAS (A1 PAV.) SURINKIMAS ĮSPĖJIMAS: Jei kurios nors dalys pažeistos arba jų nėra, nenaudokite šio gaminio tol, kol tos dalys nebus pakeistos. Naudojant gaminį su pažeistomis dalimis arba kai jų trūksta, galima sunkiai susižaloti. ĮSPĖJIMAS: Nebandykite keisti šio įrenginio konstrukcijos arba kurti priedus, kurių nerekomenduojama naudoti su šia žoliapjove su lyneliu. Visi tokie pakeitimai laikomi netinkamu naudojimu ir gali sukelti pavojingas situacijas, kurių metu galite sunkiai susižaloti. ĮSPĖJIMAS: Kad išvengtumėte atsitiktinio įrenginio paleidimo ir galimo sunkaus sužalojimo, surinkdami įrenginio dalis visada iš jo išimkite sudėtinę bateriją. KOTO ATLENKIMAS ĮSPĖJIMAS: Nelaikykite koto jungties vietoje, kad nesugnybtumėte plaštakų ar pirštų. ĮSPĖJIMAS: Nebandykite paleisti žoliapjovės, kol neužksavote koto.Kotą atlenkite atsargiai, saugodami viduje esantį kabelį, ir pridedamu raktu priveržkite koto ksavimo varžtąAKUMULIATORINĖ ŽOLIAPJOVĖ SU 56 VOLTŲ LIČIO JONŲ AKUMULIATORIUMI — ST1610E-T 167

(B1 ir B2 pav.). APSAUGOS TVIRTINIMAS ĮSPĖJIMAS: Tvirtindami arba keisdami apsaugą būtinai mūvėkite pirštines. Atidžiai elkitės su ant apsaugos esančiu peiliu ir saugokite rankas, kad neįsipjautumėte. ĮSPĖJIMAS: Niekada nenaudokite įrenginio be savo vietoje pritvirtintos apsaugos. Apsauga visada turi būti ant įrenginio, kad apsaugotų naudotoją! Po to, kai apsauga pritvirtinama, niekada nebandykite jos nuimti ar reguliuoti. Jeigu apsaugą reikia pakeisti, tai turi atlikti kvalikuotas techninės priežiūros specialistas! Žoliapjovę paguldykite taip, kad jos galvutė būtų nukreipta į viršų (C1 pav.). Sulygiuokite apsaugos tvirtinimo skyles su atitinkamomis skylėmis koto gale ir priveržkite apsaugą prie koto dviem varžtais (C2 pav.). PASTABA: Apsauga turi būti pritvirtinta, kaip parodyta C1 ir C2 paveiksluose; pritvirtinus atvirkščiai kyla didelis pavojus!

1. Atsukite ir nuimkite greito atjungimo svirtį ir

sparnuotąją veržlę nuo priekinės rankenos (D1 pav.). D1-1 Priekinė rankena D1-2 Fiksavimo kaladėlė D1-3 Sparnuotoji veržlė D1-4 Greito atjungimo svirtis

2. Prispauskite priekinę rankeną prie koto tvirtinimo

zonoje tarp aukščio ksavimo apkabos ir lanksto (D2 pav.).

3. Įstatykite ksavimo kaladėlę į rankenos angą

4. Uždėkite greito atjungimo svirtį ir prisukite sparnuotąją

veržlę. Priekinė rankena turi būti nukreipta į viršų ir atsukta į galinės rankenos viršutinę dalį (D4 pav.).

5. Patraukite greito atjungimo svirtį aukštyn, kad

perkeltumėte ar pasuktumėte priekinę rankeną į patogią darbinę padėtį, o po to svirtį užksuokite (D5 pav.). PASTABA: Priekinę rankeną prie koto galima tvirtinti tik tvirtinimo zonoje. ĮSPĖJIMAS: Šio įrankio negalima naudoti tinkamai nepritvirtinus priekinės rankenos.

ŽOLIAPJOVĖS AUKŠČIO REGULIAVIMAS

Jei koto ilgis nėra patogus darbui, galite jį susireguliuoti naudodami aukščio ksavimo apkabą.

1. Išimkite iš žoliapjovės sudėtinę bateriją.

2. Norėdami sureguliuoti žoliapjovės aukštį (t. y. koto

ilgį), atkabinkite aukščio ksavimo apkabą ir stumkite kotą aukštyn arba žemyn iki norimo aukščio, o po to pritvirtinkite prispausdami apkabą (E pav.). E-1 Aukščio ksavimo apkaba PASTABA: Pakeitus žoliapjovės aukštį, gali tekti pakeisti priekinės rankenos padėtį.

PETIES DIRŽO PRIKABINIMAS

Kad būtų saugu ir geriau dirbti, užsidėkite diržą ant vieno iš pečių ir perjuoskite per nugarą.

1. Išsukite prisukamą rankenėlę ir šešiakampę veržlę iš

peties diržo apkabos (F1 pav.). F1-1 Prisukama rankenėlė F1-2 Šešiakampė veržlė F1-3 Peties diržo apkaba

2. Uždėkite peties diržo apkabą tvirtinimo zonoje

patogioje darbui padėtyje, o po to pritvirtinkite priverždami prisukamą rankenėlę ir šešiakampę veržlę.

3. Nuspauskite ir atidarykite peties diržo karabiną ir

užkabinkite peties diržą už apkabos (F2 pav.).

4. Susireguliuokite peties diržo ilgį ir padėtį, kad būtų

patogu dirbti. ĮSPĖJIMAS: Susidarius tokiai situacijai nedelsdami nusiimkite peties diržą, nepaisydami, kokioje padėtyje jis yra. Vienu metu nenaudokite diržo ant vieno peties ir diržo ant abiejų pečių. Užsidėjus peties diržą, joks kitas nešiojamas daiktas neturėtų trukdyti diržo atleidimui ir nuėmimui. DARBAS ĮSPĖJIMAS: Visada užsidėkite apsauginius akinius arba apsauginius akinius su šonine apsauga bei ausines. Nesilaikant šio nurodymo į akis gali pataikyti išsviestos šiukšlės arba galite kitaip sunkiai susižaloti. Apipjovimas: žolės ir piktžolių pjovimas aplink verandas, tvoras ir terasas.AKUMULIATORINĖ ŽOLIAPJOVĖ SU 56 VOLTŲ LIČIO JONŲ AKUMULIATORIUMI — ST1610E-T168

Pjovimas: žolės pjovimas vietose, kurias sunku pasiekti naudojant įprastą vejapjovę. SUDĖTINĖS BATERIJOS ĮSTATYMAS IR IŠĖMIMAS Naudokite tik A2 pav. išvardintas EGO sudėtines baterijas ir įkroviklius. Prieš bateriją naudodami pirmą kartą, visiškai ją įkraukite. Įstatymas Įtaikykite baterijos briaunas į tvirtinimo griovelius ir spauskite bateriją žemyn, kol išgirsite spragtelėjimą (G1 pav.). Išėmimas Nuspauskite sudėtinės baterijos atjungimo mygtuką ir bateriją ištraukite (G2 pav.). STYGINĖS ŽOLIAPJOVĖS LAIKYMAS (H pav.) Kad dirbti būtų saugu ir patogiau, užsidėkite per petį peties diržą. Susireguliuokite peties diržo ilgį ir padėtį, kad būtų pa- togu dirbti, ir laikykite žoliapjovę abiem rankomis: viena ranka suėmę už galinės rankenos, o kita – už priekinės rankenos. PASTABA: Žoliapjovės galvutė turi būti lygiagrečiai žemės paviršiui tinkamu pjovimo atstumu, naudotojui nesilenkiant į priekį. ĮSPĖJIMAS: Susidarius pavojingai situacijai nedelsdami nusiimkite peties diržą, nepaisydami, kokioje padėtyje jis yra.

STYGINĖS ŽOLIAPJOVĖS PALEIDIMAS IR

SUSTABDYMAS (I pav.) Paleidimas Pastumkite ksavimo liežuvėlį į priekį ir tuomet paspauskite greičio reguliavimo jungiklį. Jungikliu galite pasirinkti norimą greitį. Kuo labiau spaudži- ate jungiklį, tuo didesniu greičiu sukasi įrankio galvutė. I-1 Fiksavimo liežuvėlis I-2 Greičio reguliavimo jungiklis Sustabdymas Atleiskite greičio reguliavimo jungiklį. GREIČIO REGULIAVIMO FUNKCIJA (J pav.) Styginė žoliapjovė turi du greičio nustatymus. Paspauskite 2 greičių perjungiklį, kad pjovimo greitį perjungtumėte tarp mažo ir didelio. Greičio indikatorius rodo įjungto greičio būseną: vienas šviečiantis indikatorius rodo mažą greitį, du šviečiantys indikatoriai – didelį greitį. Pasirinkus mažą greitį, lengviau valdyti žoliapjovę ir ji ilgiau dirba su viena įkrova. J-1 Greičio indika- torius J-2 2 greičių perjungiklis

STYGINĖS ŽOLIAPJOVĖS NAUDOJIMAS

Kaskart prieš naudodami išvalykite pjaunamą plotą nuo šiukšlių. Pašalinkite visas kliūtis, pavyzdžiui, akmenukus, stiklo duženas, vinis, vielas ar laidus, kurias pjovimo įtaisas gali išsviesti į orą arba jose įsipainioti. Darbo zonoje neturi būti vaikų, pašalinių asmenų ir naminių gyvūnų. Vaikai, pašaliniai asmenys bei naminiai gyvūnai turi būti atsitraukę ne mažesniu kaip 15 m atstumu; net ir tokiu atveju išlieka pavojus pašaliniams asmenims dėl išsviestų šiukšlių. Šalia esantys asmenys turi dėvėti akių apsaugą. Jeigu matote jūsų link artėjantį asmenį, nedelsdami išjunkite pjovimo įtaisą. Kaskart prieš naudodami įrankį patikrinkite, ar nėra pažeistų ir (ar) sudilusių dalių Patikrinkite žoliapjovės galvutę, apsaugą, peties diržą, peties diržo apkabą ir priekinę rankeną. Pakeiskite visas dalis, kurios yra įtrūkusios, deformuotos, sulenktos ar bet kokiu būdu pažeistos. Lynelio nukirtimo peilis apsaugos pakraštyje laikui bėgant gali atšipti. Rekomenduojama reguliariai galąsti jį dilde arba pakeisti nauju. ĮSPĖJIMAS: Tvirtindami ar keisdami apsaugą arba galąsdami ar keisdami lynelio nukirtimo peilį būtinai mūvėkite pirštines. Nepamirškite, kurioje vietoje ant apsau- gos yra peilis, ir saugokite rankas, kad neįsipjautumėte. Žoliapjovės galvutės tikrinimas, ar neužsikimšo ◾ Kad neužsikištų, žoliapjovės galvutė visada turi būti švari. Prieš ir po kiekvieno naudojimo pašalinkite nupjautą žolę, lapus, nešvarumus ir visas kitas susikaupusias šiukšles. ◾ Jei galvutė užsikemša, sustabdykite žoliapjovę su lyneliu ir išimkite bateriją, o po to pašalinkite visą aplink variklio veleną ar žoliapjovės galvutę apsivyniojusią žolę. Po kiekvieno naudojimo žoliapjovę išvalykite.

PJOVIMO LYNELIO ILGIO REGULIAVIMAS

Žoliapjovės galvutė su LINE-IQ lynelio padavimo sistema išsiskiria pažangia technologija. Jei kuris nors pjovimo lynelio galas pjovimo metu nudyla iki mažiau nei 18 cm, žoliapjovės galvutė pjovimo lynelįAKUMULIATORINĖ ŽOLIAPJOVĖ SU 56 VOLTŲ LIČIO JONŲ AKUMULIATORIUMI — ST1610E-T 169

automatiškai pailgina, o per ilgą lynelio dalį nukerta lynelio nukirtimo peilis (K pav.). PASTABA: Nereikia bakstelėti žoliapjovės galvutės į žemę, norint pailginti pjovimo lynelį. Jei pjaudami žolę pa- juntate nedidelę žoliapjovės galvutės vibraciją, tai reiškia, kad automatiškai pailgintas lynelis. ĮSPĖJIMAS: Nebandykite nuimti lynelio nukirtimo peilio ar pakeisti jo konstrukciją. Jeigu lynelis per ilgas, gali perkaisti variklis ir galite sunkiai susižaloti. LYNELIO KEITIMAS PASTABA: Visada naudokite rekomenduojamą nailon- inį pjovimo lynelį, kurio skersmuo 2,4 mm. Naudojant kitokį nei nurodyta pjovimo lynelį, įrankis gali perkaisti ar sugesti. ĮSPĖJIMAS: Niekada nenaudokite metalinio lynelio, vielos, troso, ir pan. Jie gali nutrūkti ir tapti pavojingomis skriejančiomis šiukšlėmis. Styginėje žoliapjovėje įrengta pažangi POWERLOAD

sistema. Pjovimo lynelį ant ritės galima suvynioti tiesiog paspaudus vieną mygtuką. Visą ritę paprastai galima suvynioti per 12 sekundžių. Venkite be pertraukos kartoti suvyniojimo procedūrą, nes galite sugadinti variklį.

1. Išimkite sudėtinę bateriją.

2. Atkirpkite vieną 4 m ilgio pjovimo lynelio atkarpą.

3. Įkiškite lynelį į plyšį ir stumkite, kol kitas jo galas išlįs iš

plyšio priešingoje galvutės pusėje (L1 pav.). L1-1 Pjovimo lynelis L1-2 Plyšys PASTABA: Nereikia sulygiuoti plyšių, norint prakišti pjovimo lynelį. Jei lynelio į plyšį negalima įkišti, prijunkite prie žoliapjovės sudėtinę bateriją ir trumpai spustelėkite POWERLOAD mygtuką, kad iš naujo nustatytumėte suvyniojimo mechanizmą.

4. Išimkite sudėtinę bateriją, jei ji buvo prijungta prie

žoliapjovės 3 žingsnyje.

5. Traukite lynelį iš kitos pusės, kol jo ilgis taps vienodu

abiejose žoliapjovės galvutės pusėse (L2 pav.).

6. Prijunkite prie styginės žoliapjovės sudėtinę bateriją.

7. Paspauskite ir laikykite nuspaudę POWERLOAD

mygtuką, kad įsijungtų lynelio vyniojimo variklis. Lynelis bus nepertraukiamai vyniojamas į žoliapjovės galvutę.

8. Atidžiai stebėkite likusio lynelio ilgį. Pasiruoškite

atleisti mygtuką, kai tik iš abiejų pusių liks maždaug po 22 cm lynelio. Trumpai spustelėkite lynelio suvyniojimo mygtuką ir nustatykite jo ilgį taip, kad kiekvienoje pusėje liktų po 18 cm (L3 pav.). PASTABA: Jei į žoliapjovės galvutę atsitiktinai įtraukiamas visas lynelis, galvutę atidarykite ir ištraukite pjovimo lynelį iš ritės. Kaip vėl suvynioti lynelį, žiūrėkite skyriuje „PJOVI- MO LYNELIO SUVYNIOJIMAS“.

PJOVIMO LYNELIO SUVYNIOJIMAS

PASTABA: Pjovimo lyneliui įstrigus žoliapjovės galvutėje, likusį pjovimo lynelį reikės ištraukti iš žoliapjovės galvutės ir atlikti toliau nurodytus veiksmus, kad vėl lynelį suvynio- tumėte.

1. Išimkite sudėtinę bateriją.

2. Nuspauskite žoliapjovės galvutės atkabinimo auseles

ir traukdami nuimkite apatinį dangtelį (M1 ir M2 pav.). M1-1 Atkabinimo auselė M1-2 Apatinis dangtelis

3. Ištraukite iš žoliapjovės galvutės likusį lynelį.

4. Viena ranka laikydami žoliapjovę, kita ranka suimkite

apatinį dangtelį ir sulygiuokite jo angas su atkabinimo auselėmis. Spauskite apatinį dangtelį, kol išgirsite spragtelėjimą, kuris reiškia, kad jis užsiksavo (M3 pav.). M3-1 Atkabinimo auselė M3-2 Anga

5. Kaip pakeisti pjovimo lynelį, žiūrėkite skyriuje

ĮSPĖJIMAS: Jeigu galvutė atsipalaiduoja po to, kai ji pritvirtinama, ją iš karto pakeiskite. Niekada nenaudokite žoliapjovės su atsipalaidavusiu pjovimo įtaisu. Nedels- dami pakeiskite pjovimo galvutę, jei ji įtrūkusi, pažeista arba susidėvėjusi, net jei tai tik paviršiniai įtrūkimai. Tokie pjovimo įtaisai sukdamiesi dideliu greičiu gali subyrėti ir sunkiai sužaloti. Žoliapjovės galvutės konstrukcija (N1 pav.) N1-1 Apatinis dangtelis N1-2 Veržlė N1-3 Ritės blokas N1-4 Įvorė Žoliapjovės galvutės nuėmimas

1. Išimkite sudėtinę bateriją.AKUMULIATORINĖ ŽOLIAPJOVĖ SU 56 VOLTŲ LIČIO JONŲ AKUMULIATORIUMI — ST1610E-T170

2. Nuspauskite žoliapjovės galvutės atkabinimo auseles ir traukdami nuimkite apatinį dangtelį (žr. M1 ir M2 pav.).3. Ištraukite iš žoliapjovės galvutės likusį lynelį (N2 pav.).4. Mūvėkite pirštines. Viena ranka prilaikykite ritės bloką, o kita ranka laikydami smūginį veržliaraktį (nėra komplekte) atsukite veržlę sukdami prieš laikrodžio rodyklę (N3 pav.).N3-1 Veržlė N3-2Smūginis veržliaraktis (nėra komplekte)5. Nuimkite ritės bloką ir įvorę nuo variklio veleno. Pasidėkite įvorę, nes jos reikės surenkant galvutę.6. Uždėkite naują žoliapjovės galvutę ir pritvirtinkite ją, atlikdami toliau nurodytus veiksmus. Naujos žoliapjovės galvutės tvirtinimas 1. Uždėkite įvorę ant variklio veleno ir įstatykite į vietą ritės bloką. Smūginiu veržliarakčiu priveržkite veržlę.2. Uždėkite apatinį dangtelį (žr. M3 pav.).3. Suvyniokite ant ritės pjovimo lynelį.4. Paleiskite įrankį ir patikrinkite, ar styginė žoliapjovė veikia normaliai. Jei ne, pakartokite surinkimą pirmiau aprašyta tvarka.

ĮSPĖJIMAS: Vykdydami techninės priežiūros darbus, naudokite tik identiškas atsargines dalis. Naudojant bet kokias kitas dalis, gali kilti pavojus arba sugesti gaminys. Norint užtikrinti saugumą ir patikimumą, visus remonto darbus turi atlikti kvalikuotas techninės priežiūros specialistas. ĮSPĖJIMAS: Kad išvengtumėte sunkių traumų, prieš vykdydami techninės priežiūros procedūras, valydami įrankį arba šalindami iš jo šiukšles, išimkite sudėtinę bateriją. DĖMESIO: Ventiliacinėse angose susikaupę šiukšlės trukdo orui patekti į variklio korpusą, dėl ko variklis gali perkaisti ar sugesti. ĮRANKIO VALYMAS ◾ Įrankį valykite mažos koncentracijos ploviklio tirpale suvilgytu skudurėliu. Niekada neleiskite jokiam skysčiui patekti į įrankio vidų; niekada nenardinkite jokios įrankio dalies į skystį. ◾ Plastikinėms korpuso arba rankenos dalims valyti nenaudokite jokių koncentruotų ploviklių. Aromatinės alyvos (pvz., pušies ar citrinų) ir tirpikliai, pvz., žibalas, gali jas sugadinti. Drėgmė taip pat gali kelti elektros smūgio pavojų. Bet kokią drėgmę nusausinkite minkštu ir sausu skudurėliu. ◾ Naudokite mažą šepetėlį arba mažą dulkių siurblio šepetėlį, kad išvalytumėte variklio korpuso ventiliacines angas. ◾ Oro ventiliacijos angose neturi būti jokių kliūčių.

LYNELIO NUKIRTIMO PEILIO GALANDIMAS

ĮSPĖJIMAS: Kai vykdote pjovimo lynelio techninės priežiūros darbus, visada apsaugokite rankas užsimaudami tvirtas pirštines.1. Atsukite du varžtus ir nuimkite nuo apsaugos lynelio nukirtimo peilį (O pav.).O-1 Varžtai O-2 Lynelio nukirtimo peilis2. Įtvirtinkite peilį spaustuvuose.3. Peilio pjovimo briaunas atsargiai nušlifuokite dilde smulkiais dantukais arba galandimo akmeniu; būkite atsargūs, kad išlaikytumėte pradinį pjovimo briaunų kampą.4. Uždėkite peilį ant apsaugos ir priveržkite dviem varžtais. ĮRANKIO LAIKYMAS ◾ Išimkite iš žoliapjovės sudėtinę bateriją. ◾ Prieš įrankio padėjimą į laikymo vietą kruopščiai jį nuvalykite. ◾ Įrankį laikykite sausoje, gerai vėdinamoje, rakinamoje patalpoje arba aukštai, vaikams neprieinamoje vietoje. Nelaikykite įrankio ant arba šalia trąšų, benzino ar kitų cheminių medžiagų. Aplinkos apsauga Neišmeskite elektros įrangos, panaudotų baterijų ir įkroviklio kartu su buitinėmis atliekomis! Šias atliekas reikia pristatyti į jų surinkimo vietą ar įgaliotam perdirbėjui. Elektrinius įrankius reikia grąžinti į tokių atliekų perdirbimo įmonę.AKUMULIATORINĖ ŽOLIAPJOVĖ SU 56 VOLTŲ LIČIO JONŲ AKUMULIATORIUMI — ST1610E-T 171

Styginės žoliapjovės nepavyksta paleisti. ◾ Sudėtinė baterija neprijungta prie žoliapjovės. ◾ Prijunkite sudėtinę bateriją prie žoliapjovės. ◾ Nėra elektros kontakto tarp žoliapjovės ir sudėtinės baterijos. ◾ Išimkite sudėtinę bateriją, patikrinkite kontaktus ir vėl ją įstatykite. ◾ Sudėtinė baterija visiškai išsikrovusi. ◾ Įkraukite sudėtinę bateriją. ◾ Blokuotės išjungimo jungiklis nepastumiamas į priekį prieš spaudžiant greičio reguliavimo jungiklį. ◾ Pastumkite ksavimo liežuvėlį į priekį ir tuomet paspauskite greičio reguliavimo jungiklį. ◾ Ant variklio veleno arba žoliapjovės galvutės apsivyniojusi žolė. ◾ Pašalinkite žolę nuo variklio veleno ir žoliapjovės galvutės.Styginė žoliapjovė sustoja pjovimo metu. ◾ Nepritvirtinta žoliapjovės apsauga, todėl per ilgas pjovimo lynelis sukelia variklio perkrovą. ◾ Išimkite sudėtinę bateriją ir pritvirtinkite žoliapjovės apsaugą. ◾ Naudojamas per sunkus pjovimo lynelis. ◾ Naudokite rekomenduojamą nailoninį pjovimo lynelį, kurios skersmuo 2,4 mm. ◾ Sudėtinė baterija arba styginė žoliapjovė yra per daug įkaitusi. ◾ Atvėsinkite bateriją arba styginę žoliapjovę. ◾ Sudėtinė baterija atjungta nuo įrankio. ◾ Vėl įdėkite sudėtinę bateriją. ◾ Sudėtinė baterija visiškai išsikrovusi. ◾ Įkraukite sudėtinę bateriją. Žoliapjovės galvutė ne-paduoda pjovimo lynelio. ◾ Ant variklio veleno arba žoliapjovės galvutės apsivyniojusi žolė. ◾ Sustabdykite žoliapjovę, išimkite bateriją ir tuomet nuvalykite variklio veleną ir žoliapjovės galvutę. ◾ Ritėje nepakanka pjovimo lynelio arba lynelis nutrūko ties galvutės plyšiu. ◾ Išimkite bateriją ir pakeiskite pjovimo lynelį; vadovaukitės šio vadovo skyriumi „LYNELIO KEITIMAS“. ◾ Lynelis susipainiojo. ◾ Išimkite bateriją, ištraukite lynelį iš žoliapjovės galvutės ir iš naujo pervyniokite; vadovaukitės šio vadovo skyriumi „PJOVIMO LYNELIO SUVYNIOJIMAS“. ◾ Lynelis per trumpas. ◾ Išimkite bateriją ir rankomis ištraukite pjovimo lynelio galus, spaudžiodami ir atleisdami žoliapjovės galvutę. ◾ Naudojamas per sunkus pjovimo lynelis. ◾ Naudokite rekomenduojamą nailoninį pjovimo lynelį, kurios skersmuo 2,4 mm. ◾ Žoliapjovės galvutės gedimas. ◾ Kreipkitės pagalbos į EGO klientų aptarnavimo skyrių.AKUMULIATORINĖ ŽOLIAPJOVĖ SU 56 VOLTŲ LIČIO JONŲ AKUMULIATORIUMI — ST1610E-T172

Žoliapjovės galvutė nuolat automatiškai ilgina lynelį. ◾ Naudojamas per lengvas pjovimo lynelis. ◾ Naudokite rekomenduojamą nailoninį pjovimo lynelį, kurios skersmuo 2,4 mm.Žolė apsivynioja aplink žoliapjovės galvutę ir variklio korpusą. ◾ Aukštą žolę pjaunate palei žemę. ◾ Kad ant žoliapjovės galvutės neapsivyniotų žolė, aukštą žolę pjaukite iš viršaus į apačią, vienu kartu nupjaudami ne daugiau kaip 20 cm jos aukščio.Peilis nenukerta pjovimo lynelio. ◾ Atšipo pjovimo lynelio nukirtimo peilis ant apsaugos krašto. ◾ Lynelio nukirtimo peilį pagaląskite dilde arba pakeiskite nauju peiliu pagal instrukcijas.Įtrūkimai ant žoliapjovės galvutės. ◾ Žoliapjovės galvutė sudilo. ◾ Nedelsdami pakeiskite pjovimo lynelį; vadovaukitės šio vadovo skyriumi „LYNELIO KEITIMAS“.Nepavyksta tinkamai užvynioti pjovimo lynelio ant žoliapjovės galvutės ritės. ◾ Naudojamas netinkamas pjovimo lynelis. ◾ Siūlome naudoti originalų EGO nailoninį pjovimo lynelį. Jei naudojate EGO nailoninį lynelį, bet problema išlieka, kreipkitės patarimo į EGO klientų aptarnavimo skyrių. ◾ Žoliapjovės galvutėje susikaupė žolių atliekų ar nešvarumų, kurie trukdo ritei suktis. ◾ Išimkite bateriją, atidarykite žoliapjovės galvutę ir kruopščiai ją išvalykite. ◾ Variklis perkaitęs dėl to, kad pakartotinai naudojama lynelio suvyniojimo sistema. ◾ Palikite styginę žoliapjovę padirbti kelias minutes be apkrovos, kad atvėsintumėte variklį, o po to pabandykite iš naujo suvynioti stygą. ◾ Žemas baterijos įkrovos lygis. ◾ Įkraukite bateriją. ◾ Lynelis neužvyniotas ant ritės bloko. ◾ Ištraukite lynelį ir vėl jį įdėkite. ◾ Žoliapjovės galvutė sugedo. ◾ Kreipkitės pagalbos į EGO klientų aptarnavimo skyrių.Kišamas lynelis nepra-lenda pro žoliapjovės galvutę. ◾ Pjovimo lynelis gale suskilęs arba sulenktas. ◾ Nupjaukite susidėvėjusį lynelio galą ir vėl įdėkite. GARANTIJA

EGO GARANTIJOS TAISYKLĖS

Jei norite sužinoti visas EGO garantinių taisyklių sąlygas, apsilankykite interneto svetainėje egopowerplus.eu.56 VOLTU LITIJA JONU AKUMULATORA BEZVADU AUKLAS TRIMMERIS — ST1610E-T 173
