LIETOŠANAS INSTRUKCIJA ST1610ET EGO

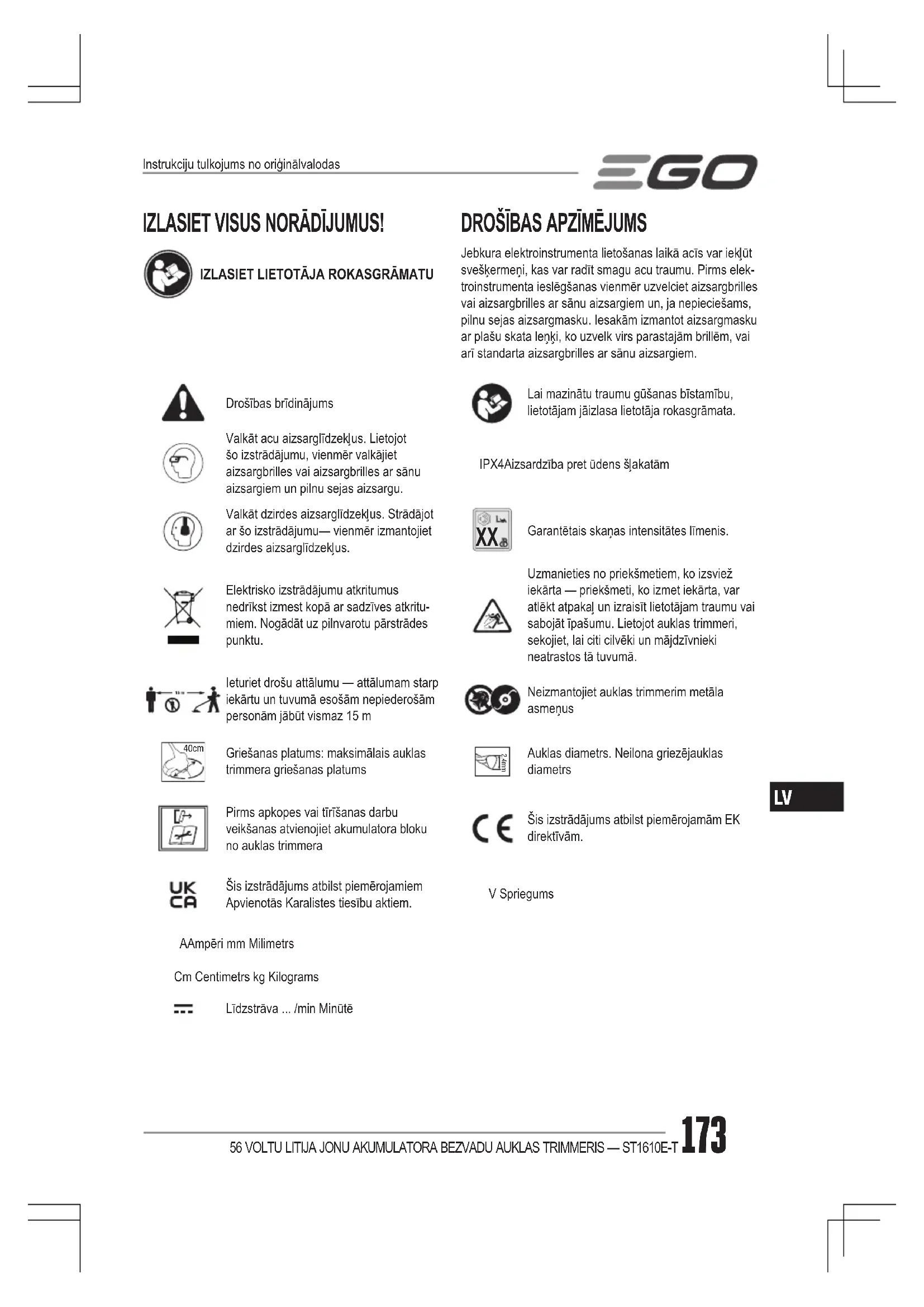

Jebkura elektroinstrumenta lietošanas laikā acīs var iekļūt svešķermeņi, kas var radīt smagu acu traumu. Pirms elek-troinstrumenta ieslēgšanas vienmēr uzvelciet aizsargbrilles vai aizsargbrilles ar sānu aizsargiem un, ja nepieciešams, pilnu sejas aizsargmasku. Iesakām izmantot aizsargmasku ar plašu skata leņķi, ko uzvelk virs parastajām brillēm, vai arī standarta aizsargbrilles ar sānu aizsargiem.Drošības brīdinājumsLai mazinātu traumu gūšanas bīstamību, lietotājam jāizlasa lietotāja rokasgrāmata.Valkāt acu aizsarglīdzekļus. Lietojot šo izstrādājumu, vienmēr valkājiet aizsargbrilles vai aizsargbrilles ar sānu aizsargiem un pilnu sejas aizsargu.IPX4 Aizsardzība pret ūdens šļakatāmValkāt dzirdes aizsarglīdzekļus. Strādājot ar šo izstrādājumu— vienmēr izmantojiet dzirdes aizsarglīdzekļus.

Garantētais skaņas intensitātes līmenis.Elektrisko izstrādājumu atkritumus nedrīkst izmest kopā ar sadzīves atkritu-miem. Nogādāt uz pilnvarotu pārstrādes punktu.Uzmanieties no priekšmetiem, ko izsviež iekārta — priekšmeti, ko izmet iekārta, var atlēkt atpakaļ un izraisīt lietotājam traumu vai sabojāt īpašumu. Lietojot auklas trimmeri, sekojiet, lai citi cilvēki un mājdzīvnieki neatrastos tā tuvumā.Ieturiet drošu attālumu — attālumam starp iekārtu un tuvumā esošām nepiederošām personām jābūt vismaz 15 mNeizmantojiet auklas trimmerim metāla asmeņus 40cm Griešanas platums: maksimālais auklas trimmera griešanas platums 2.4mmAuklas diametrs. Neilona griezējauklas diametrsPirms apkopes vai tīrīšanas darbu veikšanas atvienojiet akumulatora bloku no auklas trimmeraŠis izstrādājums atbilst piemērojamām EK direktīvām.Šis izstrādājums atbilst piemērojamiem Apvienotās Karalistes tiesību aktiem.V SpriegumsA Ampēri mm MilimetrsCm Centimetrs kg KilogramsLīdzstrāva ... /min MinūtēInstrukciju tulkojums no oriģinālvalodas56 VOLTU LITIJA JONU AKUMULATORA BEZVADU AUKLAS TRIMMERIS — ST1610E-T174

SPECIFIKĀCIJAS Spriegums56 V Apgriezienu skaits, strādājot bez slodzesZema ātruma diapazons: 3500-4800 min Liela ātruma diapazons: 4000-5500 min Griezējauklas mehānisms LINE-IQ PADEVEGriezējauklas veids2,4 mm neilona griezē-jauklaPļaušanas platums 40 cmIeteicamā darba temperatūra 0°C - 40°CIeteicamā uzglabāšanas temperatūra-20°C līdz 70°CSvars (bez akumulatoru bloka) 3,5 kgIzmērītais skaņas intensitātes līmenis L 90 dB(A) K=2,5 dB(A)Trokšņa spiediena līmenis pie lietotāja auss L 77 dB(A) K=3 dB(A)Garantētais skaņas intensitātes līmenis L (mērīts saskaņā ar 2000/14/EK)92 dB(A)Vibrācijas ietekmes novērtē-jums a Priekšējais rokturis3,9 m/s

◾ Norādītā vibrāciju kopējā vērtība ir izmērīta saskaņā ar standarta pārbaudes metodi un var tikt izmantota, lai salīdzinātu vairākus instrumentus. ◾ Deklarēto vibrāciju emisijas vērtību var arī lietot iepriekšējai vibrāciju iedarbības novērtēšanai. PIEZĪME! Vibrāciju emisijas faktiskajā elektroinstrumenta darbināšanas laikā var atšķirties no norādītās vērtības. Lai pasargātu operatoru, lietotājam jāvalkā cimdi un dzirdes aizsarglīdzekļi atbilstoši faktiskajiem darba apstākļiem. APRAKSTS PĀRZINIET SAVU AUKLAS TRIMMERI (A1 att.) 1. Regulējamā ātruma slēdzis2. Aizmugurējais rokturis3. Fiksācijas mēlīte4. 2 ātrumu pārslēgšanas slēdzis5. Ātruma indikators6. Augstuma bloķēšanas gredzens7. Ātri regulējams priekšējais rokturis8. Ātrās atlaišanas svira9. Eņģe un bloķēšanas skrūve10. POWERLOAD poga11. Trimmera galva (ar LINE-IQ padevi)12. Griezējaukla13. Atlaišanas izcilnis14. Auklas griezējasmens15. Aizsargs16. Izsviešanas mehānisms17. Slēgmehānisms18. Akumulatora atbrīvošanas poga19. Sešskaldņu uzgriežņu atslēga20. Plecu siksnas cilpa21. Plecu siksna

IEPAKOJUMA SATURA SARAKSTS

(A1 ATT.) MONTĀŽA BRĪDINĀJUMS! Ja kāda daļa ir bojāta vai trūkst, nedarbiniet šo izstrādājumu, kamēr nav nomainīta bojātā daļa. Darbinot šo izstrādājumu ar bojātām vai trūkstošām daļām, varat gūt smagus miesas bojājumus. BRĪDINĀJUMS! Nemēģiniet pārveidot šo instru- mentu vai pievienot piederumus, kuru izmantošana šajā auklas trimmerī nav ieteicama. Jebkādi šādi uzlabojumi vai pārveidojumi ir uzskatāmi par neatbilstošiem lietošanai un var radīt bīstamus apstākļus, kas var izraisīt nopietnus ievainojumus. BRĪDINĀJUMS! Lai nepieļautu nejaušu iekārtas ieslēgšanos, kas var radīt smagas traumas, to saliekot, vienmēr izņemiet no tās akumulatoru bloku.

BRĪDINĀJUMS! Neturiet vārpstu aiz savienojumvi- etām, lai tajās neiespiestu plaukstu vai pirkstus. BRĪDINĀJUMS! Nemēģiniet iedarbināt trimmeri, kamēr nav nobloķēta vārpsta.Uzmanīgi atlokiet vārpstu, lai kabelis paliktu vārpstas iekš-pusē, un pieskrūvējiet ar skrūvi, izmantojot komplektācijā56 VOLTU LITIJA JONU AKUMULATORA BEZVADU AUKLAS TRIMMERIS — ST1610E-T 175

iekļauto uzgriežņatslēgu (B1 un B2 att.).

BRĪDINĀJUMS! Uzstādot vai nomainot aizsargu, vienmēr valkājiet cimdus. Esiet piesardzīgi, rīkojoties ar asmens aizsargu, un sargiet savas rokas no traumām, ko var izraisīt asmens. BRĪDINĀJUMS! Nekādā gadījumā nedarbiniet iekārtu, ja nav nostiprināts aizsargs. Aizsargam vienmēr jābūt uzstādītam uz iekārtas, lai aizsargātu lietotāju! Kad aizsargs ir piestiprināts, nekad nemēģiniet to noņemt vai regulēt; ja aizsargs ir jānomaina, nogādājiet to kvalicētam apkopes tehniķim! Novietojiet trimmeri tādā veidā, lai tā galva būtu vērsta uz augšu (C1 att.). Novietojiet aizsarga montāžas caurumus vienā līmenī ar caurumiem pamatnē, pēc tam noksējiet aizsargu vārpstas pamatnē, ieskrūvējot abas skrūves (C2 att.). PIEZĪME! Pārliecinieties, vai aizsargs ir piestiprināts pareizi tā, kā norādīts C1 un C2 attēlos; nepareizi uzstādīts aizsargs ir ļoti bīstams! PRIEKŠĒJĀ ROKTURA UZSTĀDĪŠANA UN REGULĒŠANA

1. Atskrūvējiet un noņemiet ātrās atbrīvošanas sviru un

spārnuzgriezni no priekšējā roktura (D1 att.). D1-1 Priekšējais rokturis D1-2 Stiprinājuma bloks D1-3 Spār- nuzgrieznis D1-4 Ātrās atlaišanas svira

2. Uzspiediet priekšējo rokturi uz vārpstas montāžas

vietā starp augstuma bloķēšanas gredzenu un eņģi (D2 att.).

3. Ievietojiet stiprinājuma bloku roktura gropē (D3 att.).

4. Uzstādiet ātrās atbrīvošanas sviru un pievelciet ar

spārnuzgriezni. Pārliecinieties, vai priekšējais rokturis ir vērsts uz augšu un virzienā uz aizmugurējā roktura augšējo daļu (D4 att.).

5. Pavelciet ātrās atbrīvošanas sviru uz augšu, lai

pārvietotu/pagrieztu priekšējo rokturi ērtā darba pozīcijā, un pēc tam noksējiet ātrās atbrīvošanas sviru (D5 att.). PIEZĪME! Priekšējais rokturis jānovieto uz vārpstas tikai montāžas vietā. BRĪDINĀJUMS! Neizmantojiet darbarīku bez piesti- prināta priekšējā palīgroktura.

TRIMMERA AUGSTUMA REGULĒŠANA

Ja vārpstas garums nav piemērots darbam, vārpstas garumu var noregulēt ar augstuma bloķēšanas gredzena palīdzību.

1. Izņemiet no trimmera akumulatoru bloku.

2. Lai noregulētu trimmera augstumu (t.i., vārpstas

garumu), atveriet augstuma bloķēšanas gredzenu un pēc tam noregulējiet vārpstu vēlamajā augstumā, pavirzot uz augšu vai uz leju, pēc tam nostipriniet, piespiežot bloķēšanas gredzenu (E att.). E-1 Augstuma bloķēšanas gredzens PIEZĪME! Pēc trimmera augstuma nomaiņas, iespējams, būs jānoregulē priekšējais rokturis.

PLECU SIKSNAS PIESTIPRINĀŠANA

Drošākai un labākai darbībai uzvelciet siksnu uz viena no pleciem un pāri mugurai.

1. Izskrūvējiet skrūves pogu un sešstūra uzgriezni no

plecu siksnas cilpas (F1 att.). F1-1 Skrūves poga F1-2 Sešstūra uzgrieznis F1-3 Plecu siksnas cilpa

2. Novietojiet plecu siksnas cilpu ērtā darba pozīcijā

montāžas vietā un pēc tam piestipriniet to, pievelkot skrūves pogu un sešstūra uzgriezni.

4. Noregulējiet plecu siksnas garumu un novietojumu

ērtā darba stāvoklī. BRĪDINĀJUMS! Avārijas situācijas gadījumā neka- vējoties noņemiet siksnu no pleca neatkarīgi no tā, kādā pozīcijā tā atrodas. Neizmantojiet vienu plecu siksnu kopā ar dubulto plecu siksnu. Siksnas valkāšanas laikā neviena cita valkājama ierīce nedrīkst traucēt siksnas atbrīvošanu un noņemšanu. EKSPLUATĀCIJA BRĪDINĀJUMS! Vienmēr kopā ar dzirdes aizsar- glīdzekļiem valkājiet arī aizsargbrilles vai drošības brilles ar sānu aizsargiem. Šo noteikumu neievērošanas rezultātā acīs var nonākt svešķermeņi vai arī jūs varat gūt citas smagas traumas.56 VOLTU LITIJA JONU AKUMULATORA BEZVADU AUKLAS TRIMMERIS — ST1610E-T176

Apgriešana: zāles un nezāļu apgriešana pie lieveņa, žoga un nojumes. Nogriešana: lietojiet zāles nogriešanai vietās, kur ir grūti piekļūt ar parastu zāles pļāvēju jeb pļaujmašīnu.

Izmantojiet kopā tikai ar A2 attēlā norādītajiem EGO akumulatoru blokiem un lādētājiem. Pirms pirmās lietošanas reizes akumulators ir pilnībā jāuzlādē. Piestiprināšana Salāgojiet akumulatora izciļņus ar stiprinājuma rievām un iespiediet akumulatoru bloku, līdz ir dzirdama „klikšķa“ skaņa (G1 att.). Izņemšana Nospiediet akumulatora atbrīvošanas pogu un izņemiet akumulatoru bloku (G2 att.). ZĀLES TRIMMERA TURĒŠANA (H att.) Uzlieciet plecu siksnu ekspluatācijai labākā un drošākā stāvoklī. Noregulējiet plecu siksnas garumu un novieto- jumu ērtā darba stāvoklī — satveriet trimmeri ar abām rokām, ar vienu satveriet priekšējo rokturi, savukārt ar otru aizmugurējo rokturi. PIEZĪME! Trimmera galvai ir jāatrodas paralēli zemes virs- mai atbilstošā griešanas augstumā un operatora augums nedrīkst būt saliekts. BRĪDINĀJUMS! Avārijas situācijas gadījumā neka- vējoties noņemiet plecu siksnu no pleca neatkarīgi no tā, kādā pozīcijā tā atrodas.

AUKLAS TRIMMERA IEDARBINĀŠANA/

APTURĒŠANA (I att.) Iedarbināšana Pabīdiet ksācijas mēlīti uz priekšu, un tad nospiediet ātruma regulēšanas slēdzi. Slēdzim ir bezpakāpju ātruma regulēšanas funkcija. Jo stingrāk piespiežat slēdzi, jo lielāks ātrums. I-1 Fiksācijas mēlīte I-2 Mainīga ātruma sprūda mehānisms Apturēšana Atlaidiet ātruma regulēšanas slēdzi. ĀTRUMA REGULĒŠANAS FUNKCIJA (J att.) Auklas trimmerim ir divi ātrumi. Nospiediet 2 ātrumu pārslēgšanas slēdzi, lai mainītu zemo griešanas ātrumu uz augstāku, un otrādi. Ātruma indikators parādīs aktīvā ātruma statusu: viens indikators zemajam ātrumam un divas gaismas lielajam ātrumam. Zemais ātruma diapazons nodrošina labāku trim- mera vadību un ilgāku darbības laiku ar vienu uzlādes reizi. J-1 Ātruma indika- tors J-2 2 ātrumu pārslēgšanas slēdzis

AUKLAS TRIMMERA LIETOŠANA

Pirms katras lietošanas reizes attīriet apstrādājamo vietu. Savāciet akmeņus, stikla lauskas, naglas, vadus vai auklas, kas var tikt izsviestas vai iekļūt griešanas pierīcē. Nepieļaujiet bērnu, citu personu un mājdzīvnieku atrašanos darba vietā. Sekojiet, lai bērni, citas personas un mājdzīvnieki atrastos vismaz 15 m attālumā; vēl arvien pastāv apdraudējums, ko rada izsviesti objekti. Sekojiet, lai apkārtējie izmantotu acu aizsarglīdzekļus. Ja strādājot kāds jums tuvojas, nekavējoties apturiet motoru un griešanas pierīci. Pirms katras lietošanas reizes pārbaudiet, vai nav bojātu/nodilušu daļu Pārbaudiet trimmera galvu, aizsargu, plecu siksnu, plecu siksnas cilpu un priekšējo rokturi. Nomainiet visas ieplaisājušās, deformētās, saliektās vai jebkādā veidā bojātās daļas. Ar laiku auklas griešanas asmens uz aizsarga var kļūt truls. Ieteicams periodiski asināt asmeni ar vīli vai nomainīt to. BRĪDINĀJUMS! Uzstādot vai nomainot aizsargu, asinot vai nomainot auklas griezējasmeni, vienmēr valkājiet cimdus. Ņemiet vērā asmens atrašanās vietu uz aizsarga, un sargiet rokas no savainošanās. Pārbaudiet, vai trimmera galva nav aizsprostota ◾ Lai novērstu aizsprostojuma rašanos, regulāri iztīriet trimmera galvu. Pirms un pēc katras lietošanas reizes iztīriet nopļauto zāli, lapas, netīrumus un citus uzkrātos gružus. ◾ Aizsprostojuma gadījumā apturiet auklas trimmeri un izņemiet akumulatoru, pēc tam izņemiet visu zāli, kas varētu būt aptinusies ap motora vārpstu vai trimmera galvu. Trimmeris ir jānotīra pēc katras lietošanas reizes.

Ja kāds no griezējauklas galiem apgriešanas laikā nodilst mazāk par 18 cm, trimmera galva automātiski atlaiž griezējauklu, un griezējauklas papildu daļa tieknogriezta ar auklas griezējasmeni (K att.) PIEZĪME! Lai atbrīvotu griezējauklu, nav nepieciešams piesist ar trimmera galvu pret zemes virsmu. Ja, pļaujot zāli, jūtat vieglu trimmera galvas vibrāciju, tas nozīmē, ka automātiski tiek atbrīvota griezējaukla. BRĪDINĀJUMS! Nenoņemiet un nepārveidojiet auklas griešanas asmens mezglu. Pārmērīgi gara aukla izraisīs motora pārkaršanu, un var rasties smagi miesas bojājumi.

PIEZĪME! Vienmēr izmantojiet ieteicamo neilona griezē- jauklu, kuras diametrs ir 2,4 mm. Izmantojot citu auklu, instruments var pārkarst vai tikt bojāts. BRĪDINĀJUMS! Nekad neizmantojiet auklu ar metāla pastiprinājumiem, stiepli, virvi u.tml. Šāda veida auklas var salūst un kļūt par bīstamiem, lielā ātrumā izsviestiem objektiem. Auklas trimmeris ir aprīkots ar uzlabotu POWERLOAD

sistēmu. Griezējauklu uztin spolē, vienkārši nospiežot pogu. Parasti pilnas spoles uztīšana notiek 12 sekunžu laikā. Lai samazinātu motora bojājuma iespējamību, nedarbiniet sistēmu atkārtoti pēc kārtas.

1. Izņemiet akumulatoru bloku.

2. Nogrieziet vienu griezējauklas daļu 4 m garumā.

3. Izvelciet auklu caur vienu actiņu un piespiediet to,

kamēr no pretējās actiņas iznāk auklas gals (L1 att.). L1-1 Griezējaukla L1-2 Actiņa PIEZĪME! Lai ievietotu griezējauklu, nav nepieciešams salāgot actiņas. Ja auklu nevar ievietot actiņā, ievietojiet trimmerī akumulatoru un pēc tam īsi nospiediet pogu POW- ERLOAD, lai atiestatītu uztīšanas mehānismu.

4. Izņemiet akumulatoru, ja tas bija ievietots trimmerī 3.

5. Izvelciet auklu no otras puses, līdz trimmera galvai

abās pusēs var redzēt vienāda garuma auklu (L2 att.)

6. Ievietojiet auklas trimmerī akumulatoru bloku.

7. Lai palaistu auklas uztīšanas motoru, turiet nospiestu

auklas uztīšanas pogu POWERLOAD. Aukla tiks nepārtraukti tīta trimmera galvā.

8. Uzmanīgi vērojiet, kad pienāk auklas atlikusī daļa.

Esiet gatavs atlaist pogu, tiklīdz abās pusēs būs palikuši aptuveni 22 cm no auklas. Īsi nospiediet auklas uztīšanas pogu, lai pielāgotu garumu, līdz abās pusēs ir redzama 18 cm gara aukla (L3 att.). PIEZĪME! Gadījumā, ja aukla tiek nejauši ierauta trimmera galvā, atveriet galvu un izvelciet griezējauklu no spoles. Lai uztītu auklu, izlasiet šīs rokasgrāmatas sadaļā „GRIEZĒ- JAUKLAS UZTĪŠANA“ sniegto informāciju.

GRIEZĒJAUKLAS UZTĪŠANA

PIEZĪME! Ja griezējaukla iestrēgst trimmera galvā, jāizņem atlikušā griezējauklas daļa no trimmera galvas un jāveic tālāk norādītās darbības, lai atkārtoti uztītu auklu.

1. Izņemiet akumulatoru bloku.

2. Nospiediet atlaišanas izciļņus uz trimmera galvas un

noņemiet trimmera galvas apakšējo daļu, izvelkot to uz āru (M1 un M2 att.). M1-1 Atlaišanas izcilnis M1-2 Apakšējā daļa

3. Izņemiet griezējauklu no trimmera galvas.

4. Ar vienu roku pieturiet trimmeri, un ar otru roku

satveriet apakšējo daļu, lai salāgotu apakšējās daļas rievas ar atlaišanas izciļņiem. Piespiediet apakšējo daļu, līdz tā noksējas, un būs dzirdama „klikšķa“ skaņa (M3 att.). M3-1 Atlaišanas izcilnis M3-2 Rieva

5. Lai uztītu griezējauklu, ievērojiet sadaļā „AUKLAS

NOMAIŅA” sniegtos norādījumus.

TRIMMERA GALVAS NOMAIŅA

BRĪDINĀJUMS! Ja galva pēc tās nostiprināšanas kļūst vaļīga, nekavējoties nomainiet to. Nekādā gadījumā nelietojiet trimmeri ar vaļīgu griešanas pierīci. Nekavējoties nomainiet saplaisājušu, bojātu vai nolietojušos griešanas galvu pat tad, ja konstatētas tikai nenozīmīgas plaisas. Šādas pierīces var salūzt, griežoties lielā ātrumā, un radīt smagu traumu. Apskatiet trimmera galvu (N1 att.) N1-1 Apakšējais vāciņš N1-2 Uzgrieznis N1-3 Salikta spole N1-4 Bukse56 VOLTU LITIJA JONU AKUMULATORA BEZVADU AUKLAS TRIMMERIS — ST1610E-T178

Trimmera galvas noņemšana 1. Izņemiet akumulatoru bloku.2. Nospiediet atlaišanas izciļņus uz trimmera galvas un noņemiet trimmera galvas apakšējo daļu, izvelkot to uz āru (skatīt M1 un M2 att.).3. Izņemiet griezējauklu no trimmera galvas (N2 att.).4. Uzvelciet cimdus. Ar vienu roku satveriet spoli, lai to stabilizētu un otrā rokā paņemiet trieciena uzgriežņu atslēgu (komplektā nav iekļauta), lai atskrūvētu uzgriezni pretēji pulksteņrādītāja kustības virzienam (N3 att.).N3-1 Uzgrieznis N3-2Triecienuzgriežņu atslē-ga (nav iekļauta)5. Noņemiet no motora vārpstas spoli un bukses. Saglabājiet bukses vēlākai uzstādīšanai.6. Nomainiet jaunu trimmera galvu un uzstādiet to tā, kā tas parādīts turpmākajos soļos. Jaunas trimmera galvas uzstādīšana 1. Uzstādiet bukses uz motora vārpstas un uzlieciet spoli. Izmantojiet triecienuzgriežņu atslēgu, lai pievilktu uzgriezni.2. Uzstādiet apakšējo vāciņu (skat. M3. att.).3. Uztiniet griezējauklu.4. Iedarbiniet darbarīku, lai redzētu, vai normāli darbojas auklas trimmeris. Ja tas tā nav, uzstādiet vēlreiz, kā aprakstīts iepriekš. APKOPE BRĪDINĀJUMS! Veicot apkopi, izmantojiet tikai identiskas rezerves daļas. Jebkuru citu daļu izmantošana var radīt apdraudējumu vai instrumenta bojājumus. Lai garantētu drošu un uzticamu instrumenta darbību, visi remontdarbi jāveic kvalicētam servisa speciālistam. BRĪDINĀJUMS! Lai izvairītos no smagām traumām, pirms instrumenta apkopes, tīrīšanas vai materiāla noņemšanas no iekārtas, izņemiet no tā akumulatoru bloku. UZMANĪBU! Ja ventilācijas atveres būs aizsērējušas, gaiss nevarēs iekļūt motora korpusā un motors pārkarsīs vai tiks sabojāts.

INSTRUMENTA TĪRĪŠANA

◾ Tīriet ierīci ar mitru drānu un maigu mazgāšanas līdzekli. Nekādā gadījumā nepieļaujiet šķidruma iekļūšanu instrumentā; nekad neiegremdējiet šķidrumā nevienu no instrumenta daļām. ◾ Netīriet plastmasas korpusu un rokturi ar kodīgiem tīrīšanas līdzekļiem. Plastmasas daļas var sabojāt ar zināmām aromatizētām eļļām, piemēram, priežu un citrona, un šķīdinātājiem, piemēram, petroleju. Elektrotraumu var radīt arī mitrums. Noslaukiet mitrumu ar mīkstu un sausu lupatiņu. ◾ Ventilācijas atveru tīrīšanai korpusa aizmugurē izmantojiet nelielu suku vai nelielu putekļsūcēja suku ar gaisa izplūdi. ◾ Ventilācijas atveres nedrīkst būt nosprostotas.

AUKLAS GRIEZĒJASMENS UZASINĀŠANA

BRĪDINĀJUMS! Vienmēr aizsargājiet savas rokas, valkājot biezus cimdus auklas griezējasmens apkopes darbu veikšanas laikā.1. Atskrūvējiet abas skrūves un noņemiet no aizsarga auklas griezējasmeni (O att.).O-1 Skrūves O-2 Auklas griezējasmens2. Nostipriniet asmeni skrūvspīlē.3. Rūpīgi novīlējiet asmens griezējmalas ar smalku zobu asināšanas vīli vai asināšanas akmeni, un rīkojieties uzmanīgi, lai saglabātu oriģinālo griešanas leņķi.4. Nomainiet aizsargam asmeni un nostipriniet to ar divām skrūvēm.

◾ Izņemiet no trimmera akumulatoru bloku. ◾ Pirms uzglabāšanas rūpīgi notīriet instrumentu. ◾ Uzglabājiet instrumentu sausā, labi vēdināmā, aizslēdzamā vai augstā, bērniem nepieejamā vietā. Neuzglabājiet ierīci blakus mēslojumam, benzīnam vai citām ķimikālijām. Apkārtējās vides aizsardzība Neutilizējiet elektrisko aprīkojumu, izlietoto akumulatoru un lādētāju sadzīves atkritumos! Nogādājiet šo produktu uz pilnvarotu pārstrādes punktu un sagatavojiet atkritumu šķirošanai. Elektriskos instrumentus jānogādā videi nekaitīgā pārstrādes rūpnīcā.56 VOLTU LITIJA JONU AKUMULATORA BEZVADU AUKLAS TRIMMERIS — ST1610E-T 179

Auklas trimmeris nei-eslēdzas. ◾ Trimmerī nav uzstādīts akumulatoru bloks. ◾ Uzstādiet trimmerī akumulatoru bloku. ◾ Starp trimmeri un akumulatoru nav elektriskā savienojuma. ◾ Izņemiet akumulatoru, pārbaudiet kontaktus un ievietojiet atpakaļ. ◾ Akumulatoru bloks ir izlādējies. ◾ Uzlādējiet akumulatoru bloku. ◾ Bloķēšanas slēdzis nevirzās uz priekšu pirms ātruma regulēšanas slēdža nospiešanas. ◾ Pabīdiet ksācijas mēlīti uz priekšu, un tad nospiediet ātruma regulēšanas slēdzi. ◾ Motora vārpstu vai trimmera galvu nosprostojusi zāle. ◾ Izņemiet zāli no motora vārpstas un trimmera galvas.Auklas trimmeris apstājas griešanas laikā. ◾ Uz trimmera nav uzstādīts aizsargs, kā rezultātā griezējaukla ir par garu un rodas motora pārslodze. ◾ Izņemiet akumulatoru bloku un uzstādiet trimmerim aizsargu. ◾ Izmantota smaga griezējaukla. ◾ Izmantojiet ieteikto neilona griezējauklu, kuras diametrs ir 2,4 mm. ◾ Akumulatora bloks vai auklas trimmeris ir pārkarsis. ◾ Atdzesējiet akumulatoru vai auklas trimmeri. ◾ Akumulatoru bloks ir atvienots no darbarīka. ◾ Ielieciet atpakaļ akumulatoru bloku. ◾ Akumulatoru bloks ir izlādējies. ◾ Uzlādējiet akumulatoru bloku. Trimmera galva nepadod auklu. ◾ Motora vārpstu vai trimmera galvu nosprostojusi zāle. ◾ Apturiet trimmeri, izņemiet akumulatoru un iztīriet zāli motora vārpstu un trimmera galvu. ◾ Spolē nav pietiekami daudz auklas vai arī aukla pārtrūkst atveres actiņā. ◾ Izņemiet akumulatoru un nomainiet griezējauklu; skatiet šīs rokasgrāmatas nodaļu „AUKLAS MAIŅA”. ◾ Aukla ir sapinusies. ◾ Izņemiet akumulatoru; izņemiet no trimmera galvas auklu un uztiniet no jauna; skatiet šīs rokasgrāmatas sadaļu „GRIEZĒJAUKLAS UZTĪŠANA”. ◾ Aukla ir par īsu. ◾ Izņemiet akumulatoru un ar rokām velciet auklas, vienlaikus nospiežot un atlaižot trimmera galvu. ◾ Izmantota smaga griezējaukla. ◾ Izmantojiet ieteikto neilona griezējauklu, kuras diametrs ir 2,4 mm. ◾ Trimmera galvas darbības traucējumi. ◾ Ja nepieciešams veikt labošanas darbus, sazinieties ar EGO klientu apkalpošanas nodaļu.56 VOLTU LITIJA JONU AKUMULATORA BEZVADU AUKLAS TRIMMERIS — ST1610E-T180

Trimmera galva turpina automātiski atbrīvot auklu. ◾ Izmantota pārāk viegla griezējaukla. ◾ Izmantojiet ieteikto neilona griezējauklu, kuras diametrs ir 2,4 mm.Ap trimmera galvu un motora korpusu ir aptinusies zāle. ◾ Garas zāles griešana pie zemes ◾ Grieziet garu zāli no augšas uz leju, katru reizi vienā gājienā nogriežot pa 20 cm, lai nepieļautu zāles aptīšanos.Asmens nenogriež auklu. ◾ Ar laiku aizsarga auklas griešanas asmens mala kļūst trula. ◾ Uzasiniet auklas griešanas asmeni ar vīli vai nomainiet to, ievērojot norādījumus.Trimmera galvai parādī-jušās plaisas ◾ Trimera galva ir nodilusi. ◾ Nekavējoties nomainiet trimmera galvu, sekojot norādījumiem šīs rokasgrāmatas sadaļā „TRIMMERA GALVAS NOMAIŅA”.Griezējauklu nevar pareizi uztīt uz trimmera galvas. ◾ Izmantota nepiemērota griezējaukla. ◾ Mēs iesakām izmantot EGO oriģinālo neilona griezējauklu. Ja izmantojat EGO neilona auklu un problēma joprojām pastāv, lūdzu, vērsieties pēc padoma EGO klientu apkalpošanas centrā. ◾ Trimmera galvā ir uzkrājušies zāles atgriezumi vai netīrumi, kas bloķē auklas spoles kustību. ◾ Izņemiet akumulatoru, atveriet trimmera galvu un rūpīgi iztīriet. ◾ Motors ir pārkarsis, jo vairākkārt tika darbināta auklas uztīšanas sistēma. ◾ Ļaujiet auklas trimmerim dažas minūtes darboties bez slodzes, lai atdzesētu motoru, pēc tam mēģiniet atkārtoti uztīt auklu. ◾ Zema akumulatora jauda ◾ Uzlādējiet akumulatoru ◾ Aukla nav uztīta spolē. ◾ Izvelciet auklu un ievietojiet to no jauna. ◾ Bojāta trimmera galva. ◾ Ja nepieciešams veikt labošanas darbus, sazinieties ar EGO klientu apkalpošanas nodaļu.Ievietojot auklu, griezē-jauklu nevar izvērt cauri trimmera galvai. ◾ Griezējaukla ir galā sadalījusies vai saliekusies. ◾ Nogrieziet auklas nodilušo galu un ievietojiet auklu atpakaļ. GARANTIJA
