Producttype	Snoerloze grastrimmer
Merk	EGO
Model	ST1610ET
Gewicht (zonder accu)	3,5 kg
Snijbreedte	40 cm
Diameter van de draad	2,4 mm
Spanning	56 V
Toerental onbelast (lage snelheid)	3500 - 4800 min⁻¹
Toerental onbelast (hoge snelheid)	4000 - 5500 min⁻¹
Gegarandeerd geluidsvermogensniveau	92 dB(A)
Geluidsdrukniveau bij de oren van de gebruiker	77 dB(A)
Trillingen (voorste handgreep)	3,9 m/s² (K=1,5 m/s²)
Trillingen (achterste handgreep)	2,7 m/s² (K=1,5 m/s²)
Aanbevolen gebruikstemperatuur	0 °C tot 40 °C
Aanbevolen opslagtemperatuur	-20 °C tot 70 °C
Beschermingsgraad	IPX4
Voeding	Lithium-ion accu 56 V (compatibele EGO modellen, zie Fig. A2)
Draadaanvoersysteem	LINE-IQ (automatische voeding)
Belangrijkste functies	2 snelheden, PowerloadTM (automatisch draad oprollen), verstelbare hoogte, schouderband
Onderhoud en reiniging	Reinigen met een vochtige doek en een mild reinigingsmiddel; ventilatieopeningen reinigen; draadsnijmes slijpen/vervangen
Veiligheid	Oog- en gehoorbescherming verplicht; beschermkap; vergrendelingslip; veiligheidsafstand 15 m
Inhoud van de verpakking	Grastrimmer, schouderband, inbussleutel, beschermkap, snijdraad, bandbevestiging

Veelgestelde vragen - ST1610ET EGO

Hoe start ik de grastrimmer ST1610ET?

Om te starten, duwt u de vergrendelingslip naar voren en drukt u vervolgens op de variabele snelheidstrekker. Met de trekker kunt u de snelheid continu aanpassen. Om te stoppen, laat u de trekker los.

Hoe vervang ik de snijdraad op de ST1610ET?

Verwijder de accu. Knip 4 m nylon snijdraad met een diameter van 2,4 mm. Steek een uiteinde in een oog en duw totdat het aan de andere kant tevoorschijn komt. Plaats de accu, houd de POWERLOAD-knop ingedrukt om automatisch op te rollen. Laat los wanneer er ongeveer 22 cm aan elke kant over is, druk vervolgens kort in om aan te passen tot 18 cm.

Wat te doen als de maaikop de draad niet meer doorvoert?

Stop het gereedschap en verwijder de accu. Reinig de motoras en de maaikop om vastzittend gras te verwijderen. Controleer of er voldoende draad op de spoel zit en of de draad niet in de war is. Vervang indien nodig de draad volgens de vervangingsprocedure.

De grastrimmer stopt tijdens het gebruik, wat moet ik doen?

Dit kan komen door een lege accu, oververhitting of een te dikke draad. Zorg ervoor dat de beschermkap goed is gemonteerd. Gebruik uitsluitend nylon snijdraad van 2,4 mm. Laat de accu en het gereedschap afkoelen en laad de accu indien nodig op.

Welk type accu gebruiken met de ST1610ET?

Gebruik uitsluitend de compatibele EGO accu's die in de handleiding staan (Fig. A2). De spanning is 56 V. Laad de accu volledig op voor het eerste gebruik.

Hoe stel ik de hoogte van de grastrimmer af?

Verwijder de accu. Open de hoogtevergrendelingsring op de steel, schuif de steel omhoog of omlaag naar de gewenste hoogte en sluit de ring om te vergrendelen. Mogelijk moet u de voorste handgreep na de aanpassing opnieuw positioneren.

Welke veiligheidsmaatregelen moeten worden genomen?

Draag altijd een veiligheidsbril met zijbescherming en gehoorbescherming. Zorg ervoor dat er zich geen personen of dieren binnen 15 m bevinden. Gebruik nooit metalen messen. Draag handschoenen bij het onderhoud van het draadsnijmes.

Hoe reinig en onderhoud ik de grastrimmer?

Gebruik een vochtige doek met een mild reinigingsmiddel. Dompel het gereedschap nooit onder in een vloeistof. Reinig de ventilatieopeningen met een kleine borstel. Slijp het draadsnijmes regelmatig met een vijl en vervang het als het versleten is. Bewaar op een droge plaats en buiten bereik van kinderen.

Wat te doen als de draad niet automatisch wordt afgesneden?

Het draadsnijmes op de beschermkap kan versleten zijn. Slijp het met een vijl of vervang het. Zorg ervoor dat de beschermkap goed op zijn plaats zit. Het LINE-IQ-systeem geeft de draad automatisch vrij wanneer deze te lang is, maar als het mes bot is, snijdt het niet goed.

Hoe vervang ik de maaikop?

Verwijder de accu en de onderkap door op de lipjes te drukken. Verwijder de draad. Draag handschoenen, stabiliseer de spoel en draai de moer los met een slagmoersleutel (niet meegeleverd). Vervang de spoel en de ring en draai de moer vast. Monteer de kap terug en laad de draad op. Gebruik nooit een gebarsten maaikop.

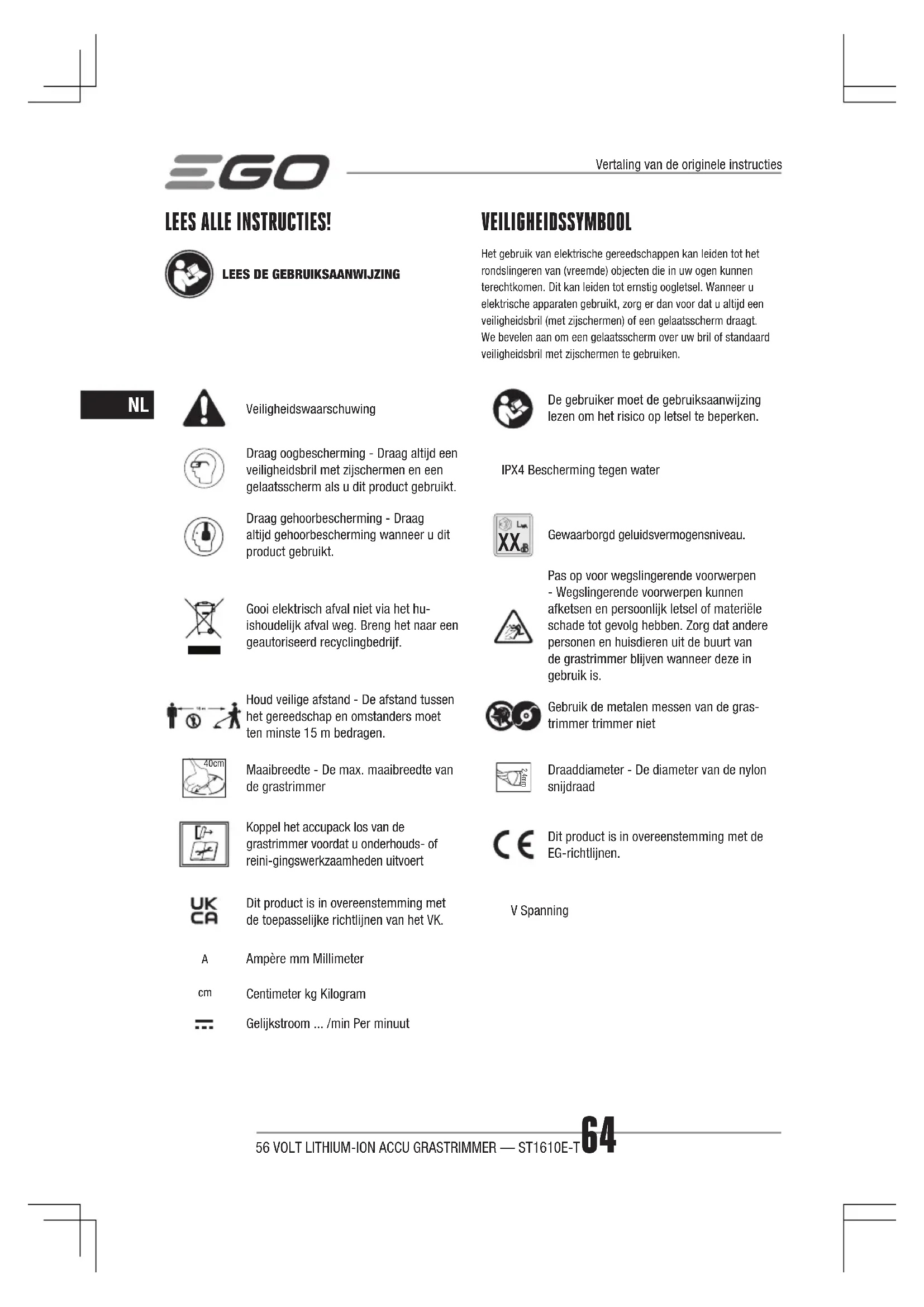

GEBRUIKSAANWIJZING ST1610ET EGO

LEES DE GEBRUKSAANWIJZING

VEILIGHEIDSSYSMBOL

Het gebruik van elektrische gereedschappen kan leiden tot het rondslingeren van (vreemde) objcten die in uw ogen kennen terechtkomen. Dit kan leiden tot ernstig oogletsel. Wanner u elektrische apparaten gebruikt, zorg er dan voor dat u altijd een verilhedgesbril (met zijschermen) of een gelaatschem draagt. We bevelen aan om een gelaatschem over uw bril of standarde verilhedgesbril met zijschermen te gebruiken.

NL

Veiligheidswaarschuwing

De gebruiker要去 de gebruiksaanwijzing lezen om het risico op letsel te beperken.

Draag oogbescheming - Draag altijd een veiligheidsbril met zijschermen en een gelaatsschem als u dit product gebruikt.

Draag gehoorbescherming - Draag alsijd gehoorbescherming wonneer u dit product gebrukt.

Gewaarborgd geluidsvermogensniveau.

Gooi elektrisch afval Niet via het huishoudelijk afval weg. Breng het waar een geauthoriseerd recyclingbedrijf.

Pas op voorwegslingerende voorwerpen - Wegslingerende voorwerpen können afketsen en persoonlijk letsel of materiele schade tot gevolg hebben. Zorg dat andere Personen en huisdieren uit de buurt van de grastrimmer blijven wanner deze in gebruik is.

中 ①

Houd veilige afstand - De afstandussen het gereedschap en omstanders moet ten minste 15m bedragen.

Gebruik de metalen messen van de gastrimmer trimmer nicht

Maaibreedte - De max. maaibreedte van de gastrimmer

Draaddiameter - De diameter van de nylon snijdraad

Koppel het accupack los van de grastrimmer voordat u onderhouds- of reini-gingswerkzaamheden UITvoert

Dit product is in overeenstemming met de EG-richtlijnen.

UK CA

Dit product is in overeenstemming met de toepasselijke richtlijnen van het VK.

V Spanning

A

Ampere mm Millimeter

cm

Centimeter kg Kilogram

Gelijkstroom ... /min Per minuut

SPECIFICATIONS

Spanning		56 V = =
Snelheid zonder belasting		Laag snelheidsbereik:3500-4800 min-1
		Hoog snelheidsbereik:4000-5500 min-1
Snijdraad mechanisme LINE-IQ		AANVOER
Type snijdraad		2.4 mm nylon gedraide draad
Maaibreedte 40 cm
Aanbevolen bedrijfstem-peratuur		0°C - 40°C
Aanbevolen opslagtemperat-uer		-20°C - 70°C
Gewicht (zonder accupack) 3,5 kg		kg
Gemeten geluidsvermögensniveau LWA		90 dB(A)K=2,5 dB(A)
Geluidsdrukniveau bij het oor van de bediener LPA		77 dB(A)K=3 dB(A)
Gegarandeerd geluidsver-mogensniveau LwA (gemeten volgens 2000/14/EC)		92 dB(A)
Inschatting van de vibratie an	Voorstehandgreep	3,9 m/s2K=1,5 m/s2
	Achterstehandgreep	2,7 m/s2K=1,5 m/s2

• De opgegeven totale vibratiewaarde is gemeten volgens de standard testmethode en kan worden gebruikt om het apparaat met een ander apparaat te vergelijkken;
• De opgegeven totale vibratiewaarde kan tevens worden gebruikt in een voorafgaande beordeling op blootstelling.

OPMERKING: De trillingsemissieijdens het werkelijk gebruik van het elektrisch gereedschap kan verzillen van de opgegeven totale waarde; Om de bediener te beschemmen dient de gebruikerijdens het gebruik handschoenen en gehoorbescherming te dragen.

BESCHRIJVING

KEN UW GRASTRIMMER (afb. A1)

1. Instelbare snelheidsknop

2. Achterste handgreep

3. Sluittlip

4. Schakelaar voor 2 snelheden
5. Snelheidsindicator
6. Hoogtevergrendelingsrand
7. Snel aanpasbare voorste handgreep
8. Snelle ontgrendelingshendel
9. Hang- en sluitbout
10. POWERLOADTM knop
11. Trimmerkop (met LINE-IQ aanvoer)
12. Snijdraad
13. Ontgrendelingsknop
14. Mes voor het snijden van de draad
15. Scherm
16. Uitwerpmechanisme
17. Vergrendeling
18. Accu-ontgrendelingsknop
19. Binnenzeskantsleutel
20. Lus voor de schouderriem
21. Schouderriem

WAARSCHUUNG: Als er onderden beschadigd zijn of ontbreken, gebruik dit product Niet totdat alle onderden verrangen of aanwezigহn. Dit product gebruiken met beschadigde of ontbrekende onderden kan ernstig persoonlijk letsel veroorzaken.
WAARSCHUWING: Probeer nicht om dit product aan te passen of accessoires te makeen die Niet voor gebruik met deze grastrimmer zich aanbevolen. Eendergelijk aanpassing of wijziging is misbruik en kan leiden tot gevaar en een ernstig persoonlijk letsel.
WAARSCHUWING: Om het toevallig starten van het apparaat, dat ernstig persoonlijk letsel kanveroorzaken, te voorkomen, verwijder.altijd de accu uit het apparaat voordat u onderdelen monteert.

DE AS UITKLAPPEN

WAARSCHUWING: Om het inklemmen van handen of vingers te voorkomen, mag u de as Niet vastpakken bij de scharnieren.

WAARSCHUWING:Tracht de trimmer nicht te starten totdat de as is vergrendeld.

Klap de as voorzichtiguit, zorg ervoor dat de kabel in de as zit en vergrendel hem met de bout met behulp van de meegeleverde sleutel (afb. B1 & B2).

HET SCHERM MONTEREN

WAARSCHUING: Draag algijd handschoenen wonneer u de beschemming monteert of verrangt. Wees voorzichtig bij het mes en beschem uw handen gegen letsel door het mes.

WAARSCHUWING: Gebruik het apparaat nooit zich zonder jeist gemonteerde bescherming. De bescherming要去 zich alkijd op het apparaat bevinden om de gebruiker te beschermen! Als de bescherming is vastgemaakt, mag u nooit pogen de bescherming te verwijdenen of aan te passen. Als u een verranging nodig heeft, dient dit te worden uitgevoerd door een gekwalificeerde onderhoudsmonteur!

Positioneer uw trimmer zo, dat de trimmerkop maar boven is gericht (afb. C1). Breng het scherm boven de montagegaten en bevestig het scherm verwolgens met de twee schroeven op de asbasis (afb. C2).

OPMERKING: Zorg ervoor dat het scherm volgens afb.
C1 & C2 is bevestigd; een andere bevestiging kan groot gevaar veroorzaken!

DE VOORSTE HANDGREEP MONTEREN EN AANPASSEN

1. Maak de snelle ontgrendelingshendel en vleugelmoer los en verwijder deze van de voorste handgreep (afb. D1).

D1-1	Voorstehandgreep	D1-2 Klemblok
D1-3	Vleugelmoer D1-4	Snelle ontgrendeling-shendel

1. Duw de voorste handgreep op de as binnen de montagezoneussen de hoogtevergrendelingsrand en het scharnier (afb.D2).
2. Steek het klemblok in de handvatgleuf (afb. D3).
3. Bevestig de snelle ontgrendelingshendel en maak de vleugelmoer handvast. Zorg ervoor dat de Voorste handgreep maar boven is gericht zdat het in richting van de achterste handgreep wijst (afb. D4).
4. Trek de snelle ontgrendelingshendel omhoog om

de voorste grep te bewegen/draaien maar een comfortabele bedieningspositie en vergrendel verzolgens de snelle ontgrendelingshendel (afb. D5).

OPMERKING: De voorste handgreep mag alleen binnen de montagezone op de as worden geplaatst.

WAARSCHUWING: Het gereedschap kan nicht worden gebrukt als de voorste handgreep Niet veilig bevestigd is.

DE HOOGTE VAN DE TRIMMER AANPASSEN

Als de lenghte van de as Niet geschikt is voor het gebruik,kest u de lenghte van de as aanpassen met behulp van de hoogtevergrendelingsrand.

1. Haal het accupack uit de gastrimmer.
2. Om de hoogte van de trimmer (bijv. de schachtlengte) aan te passen, opent u de hoogtevergrendelingsrand en schuift u de as omhoog of omlaag waar de gewenste hoogte, waar bij u deze op+zijnplaats vastzet door de hoogtevergrendelingsrand in te drukken (afb. E).

E-1 Hoogtevergrendelingsrand

OPMERKING: De voorste handgreep moet möglichk worden verplaatst nadat de hoogte van de trimmer is aangepast.

DE SCHODERRIEM BEVESTIGEN

Voor een veilige en betere bediening plaatst u de riem over een van uw scholders en over uw rug.

1. Maak de schroefknop en zeskantmoer los van de lus van de schouderriem (afb. F1).

F1-1	Schroefknop F1-2 Zeskantmøper
F1-3	Lus voor de schouderriem

1. Plaats de Ius van de schouderriem op een comfortabele bedieningspositie bennen de installmentezone en bevestig deze verrolgens door de schroefknop en de zeskantmoer aan te draaien.
2. Druk de karabijn van de schouderriem in om deze te openen en bevestig de schouderriem aan het gat in de riemlus (afb. F2).
3. Pas de lenghte en plaatsing van de schouderriem aan voor een comfortabile bedieningspositie.

WAARSCHUWING: Als er spreke is van een noodegeval, haalt u hem direct van de schouder, ongeacht hoe de riem zit.

Gebruik geen enkele schouderband of dubbele schouderband tegelijkertijd.

Bij het dragen van de riem mag geen enkele andere wearable het losmaken en verwijderen van de riem hinderen.

GEBRUK

WAARSCHUUNG: Draag algtdjeen afsluitende veiligheidsbril of een veiligheidsbril met zijschermen in combinatie met gehoorbescheming. Het niet dragen van deze beschemingsuitrusting kan ertoe leiden dat voorwerpen in uw ogen terechtkomen of kan een ander ernstig letsel veroorzaken.

Trimmen: Gras en onkruid trimmen rond veranda's, heggen en terrassen.

Snijden: Gras dat moeilijk te bereiken is met een normale grasmaier.

HET ACCUPACK INSTALLEREN/VERWIJDEREN

Gebruik alleen met de in afb. A2 vermelde accupacks en opladers van EGO.

Voor de eerste ingebruikname volledig opladen.

Installeren

Breng de ribbels van de accu overeen met de montagesleuven en druk het accupackaar beneden totdat u "klikhoort (afb.G1).

Verwijderen

Druk de accu-ontgrendelingsknop maar beneden en trek het accupack eruit (afb. G2).

DE GRASTRIMMER VASTHOUDEN (afb. H)

Voor een veiliger en beter gebruik draagt u de schouderriem over uw schouder. Pas de lenghte en plaatsing van de schouderriem aan in een comfortabele bedieningspositie - houd de trimmer met beiden handen vast: een hand op dechterste handgreep en de andere hand op de voorste handgreep.

OPMERKING: De snijkop bevindt zich parallel tot de grond op een geschikte snijafstand zonder dat de bediener maar voren要去 buckken.

WAARSCHUWING: Als er spreke is van een moodgeval, haalt u de schouderriem direct van de schouder, ongeacht hoe de riem zit.

DE GRASTRIMMER STARTEN/STOPPEN (afb. I)

Starten

Beweeg de sluitlip waar voren en druk de instelbare snugheidsknop.

De schakelaar is een traploze snelheidsregeling. Hoe verder u aan de schakelaar trekt, hoe hoger de snelheid.

I-1 Slitlip I-2 Instelbare snelheidsknop

Stoppen

Laat de instelbare snelheidsknop los.

FUNCTIE VOOR HET INSTELLEN VAN DE SNELHEID (afb.J)

De grastrimmer heeft twee snelheden. Druk op de schakelaar voor 2 snelheden om de snijnselheidussen laag en hoog te wisselen.

De slelheidsindicator geeft de actieve slelheidsstatus wee: een lampje voor lage slelheid en twee lampjes voor hoge slelheid. Het lage slelheidsbereik zorgt voor een betere controle van de trimmer en een langere bedrijfstijd per aculading.

J-1

Snelheidsindi-cator

J-2

Schakelaar voor 2 snelheden

DE GRASTRIMMER GEBRUIKEN

Voor gebruik, verwijder alle möglichke obstkaels uit de te maaien zone. Verwijder voorwerpen zoals stenen, gebroken glas, spijkers, draad of koorden, die opgegoood kunnen worden of in het snijelement verecht hunnen komen. Zorg dat er zich geen kinderen, omstanders of huisdieren in de omgeving bevinden. Houd kinderen, omstanders en huisdieren op een afstand van minstens 15m er is nog alkijd risico op hetwegslingeren van voorwerpen richting omstanders. Omstanders worden aangespoord om oogbescherming te dragen. Als iemand in de buurt komt, stop de motor en het snijelement dan onmiddelijk.

Voor elk gebruik, controller op beschadigde/ versleten onderdelen

Controleer de trimmerkop, het scherm, de schouderriem, de Ius van de schouderriem en de voorste handgreep. Vervang alle onderdelen die op enigerlei wijze bijn gebarsten, kromgetrokken, gebogen of beschadigd.

Het mes voor het snijden van de draad op de rand van het scherm kan na verloop van vrij bot worden. Het worden aanbevolen om het mes regelmatig met een vrij te slijpen of door een newu me te verrangen.

WAARSCHUWING: Draag altijd handschoenen wanner u het scherm monteert of verrangt of het mes voor het snijden van de snijdraad slijpt of

三GO

vervangt. Let op de positie van het mes op het scherm zDat u geen letsel aan de handen oploopt.

Controleer op blokkeringen van de trimmerkop

Houd de trimmerkop schoon om blokkeringen te voorkomen. Verwijder gemaad gras, bladeren, vuil en ander opgehoopt vuil voor en na elk gebruik.
Als er een blokkering optreedt, stopt u de trimmer en verwijdert u de accu. Verwijder verrolgens al het gras dat zich möglichr rond de motoras of de trimmerkop heeft gewikkeld.

Maak de trimmer na elk gebruik schoon.

DE LENGTHEN DE SNIJDRAAD AANPASSEN

De Line-IQ aanvoer is uitgerust met geavanceerde technologie.

Als een van beide uiteinden van de snijdraad minder dan 18 cm lang isijdens het trimmen, za de trimmerkop de snijdraad automatisch loslaten en wordt het extra deel van de snijdraad afgeseden door het mes voor de snijdraad (afb. K).

OPMERKING: U hoeft de trimmerkop nergens tegenaan te tikken om de snijdraad los te make. Als u een lichte trilling van de trimmerkop voelt bij het trimmen van het gras, is dat de snijdraad die automatisch worden vrijgeveen.

WAARSCHUWING: Verwijder of pas de draadsnijder Niet aan. Door een te lange snijdraad za de motor oververhitten wat tot ernstig persoonlijk letsel kan leiden.

DE DRAAD VERVANGEN

OPMERKING: Gebruik altijd de aanbevolen nylon snijdraad met een diameter van 2,4 mm.

Het gebruik van een andere dan de aanbevolen draad kan leiden tot oververhitting of schade aan het gereedschap.

WAARSCHUWING: Gebruik nooit een met metaal versterkte draad, kabel of koord etc. Deze{kunnen afbreken en een gevaarlijk projectiel worden.

De grastrimmer is uitgerust met een geavanceerd POWERLOAD™ systeem. De snijdraad kan eenvoudig op de spoel worden gewikkeld door op een enkele knop te drukken. Het laden van een volledige spoel kan meestal in 12 seconden worden voltooid. Vermijd herhaalde bediening van het wikkelsystem snel acheer elkaar om de mogelijkheid van motorschade te verminderen.

1. Het accupack verwijderen.
2. Knip een stuk snijdraad van 4 m lang.
3. Steek de draad in het oogje en duw de draad totdat het einde van de draad uit het gegenoverliggende oogje komt (afb. L1).

L1-1 Shijdraad L1-2 Oogje

OPMERKING: Het is Niet nodig om de oogjes uit te lijnen om de snijdraad teplaatsen. Als de draad net in het oogje kan worden gestoken, bevestigt u het.accupack op de trimmer en drukt u kort op de POWERLOAD-knop om het opwindmechanisme opnieuw in te stellen.

1. Verwijder het accupack als deleze in stap 3 op de trimmer is gemonteerd.
2. Trek de draad van de andere kant totdat geldijke lengtes van de draad aan beiden zijden van de trimmerkop verschijnen (afb. L2).
3. Plaats het accupak op de gastrimmer.
4. Houd de POWERLOAD-knop ingedrukt om de opwikkelmotor voor de draad te starten. De draad worden doorlopend op de trimmerkop opgewonden.
5. Houd de resterende draadlengte aandachtig in de gaten. Bereid u voor om de knop los te lately zodia er aan elke kant ongeveer 22 cm draad overblijft. Druk eventjes op de laadknop voor de draad om de lengte aan te passen totdat 18 cm van de draad aan elke kantuitsteekt (afb.L3).

OPMERKING: Als de draad per ongeluk in de trimmerkop worden getrokken, opent u de kop en trekt u de snijdraad uit de spel. Volg de paragraaf "DE SNIJDRAAD OPNIEUW LADEN" in deze handleiding om de draad opnieuw te laden.

PLAATS DE SNIJDRAAD TERUG

OPMERKING: Wanner de snijdraad vast komt te zitten in de trimmerkop, moet u de resterende snijdraad van de trimmerkop verwijderen en de onderstaande stappen volgen om de draad opnieuw te laden.

1. Het accupack verwijderen.
2. Druk op de ontgrendelingsknoppen op de trimmerkop en verwijder de onderste afdekking van de trimmerkop door deze recht eruit te trekken (afb. M1 & M2).

M1-1

Ontgrendeling-sknop

M1-2

Montage van de onder-ste afdekking

1. Verwijder de snijdraad van de trimmerkop.
2. Met een hand aan de trimmer, gebruikt u de andere hand om de onderste afdekking vast te pakken en de sleuven in de onderste afdekking in een lijn te brengen met de ontgrendelingsknappen. Druk de onderste afdekking totdat deze op zich plek vergrendeld. U hoor op dat moment een duidelijkke klik (afb. M3).

M3-1

Ontgrendeling-sknop

M3-2

Gleuf

1. Volg de instructies in de alinea "DE DRAAD VERVANGEN" om een neue snijdraad teplaatsen.

TRIMMERKOP VERVANGEN

WAARSCHUWING: Als de kop na bevestiging op de juiste positie loskomt, verrang hem onmiddelijk. Gebruik nooit een trimmer met een los snijelement. Vervang een gebarsten, beschadigde of versleten snijkop onmiddelijk, zichs al is de schade beperkt tot oppervlakkige barstjes. Dergelijk toebehoor kan op een hoge snelheid uiteen spatten en ernstig letselveroorzaken.

Ken de trimmerkop (afb. N1)

N1-1	Onderste afdekking	N1-2 Moer
N1-3	Montage van de spoel	N1-4 Lager

Verwijlder de trimmerkop

1. Het accupack verwijderen.
2. Druk op de ontgrendelingsknoppen op de trimmerkop en verwijder de onderste afdekking van de trimmerkop door deze recht eruit te trekken (zie afb. M1 & M2).
3. Verwijder de snijdraad van de trimmerkop (afb. N2).
4. Draag handschoenen. Gebruik een hand om de gemonteerde spoel te stabiliseren en gebruik de andere hand om de moersleutel (niet inbegrepen) vast te honden en de moer gegen de klok in los te draaien (afb. N3).

N3-1

Moer N3-2

Moersleutel (niet inbegren)

1. Verwijder de gemonteerde spoel en de bus van de motoras. Bewaar de bus voor latere montage.
2. Vervang door een neue trimmerkop en monteer hem met de volgende stappen.

Plaats de/Newe trimmerkop

1. Monteer de bus in de motoras en monteer de gemonteerde spoel op zich plaats. Gebruik een moersleutel om de moer vast te draaien.
2. Bevestig de onderste afdekking (zie afb. M3).
3. Plaats de snijdraad terug.
4. Start het gereedschap om te zien of de grastrimmer normalaal werkct. Als dat Niet het geval is, monteer dan zoals boven beschreiben.

ONDERHOUD

WAARSCHUWING: Gebruik voor reparatiesuitsluitend identieke reserve-onderdelen. Het gebruik van andere onderdelen kan gevaar opleveren of schade aan het product veroorzaken. Laat alle reparaties uitvoeren door een vakbekwame reparateur om een continue veiligheid en betrouwbaarheid te waarborgen.
WAARSCHUWING: Om ernstig persoonlijk letsel te voorkomen, haal het accupack uit het product voordat u onderhoud uitvoert of het apparaat reinigt.
OPGELET: Belemmeringen in de ventilatieopeningen beletten de aanvoer van lucht in de motorbehuizing. Dit kan oververhitting of schade aan de motor verooorzaken.

Maak het apparaat schoon met een vochtige doek en mild schoonmaakmiddel. Zorg dat er geen vloeistof het gereedschap binnendringt. Dompel nooit een deel van het gereedschap in een vloeistof.
Maak de kunststof behuizing of handgreep nicht schoon met een agressief schoonmaakmiddel. Deze kuren door bepaalde aromatische olien, zoals pijnboom en citroen, en oplosmiddelen, zoals kerosine, worden beschadigd. Vocht kan risico op elektrische schokken met zich meebrengen. Veeg eventueel vocht weg met een zachte, droge doek.
Maak de ventilatieopeningen van het achechterste gedeelte van de behuizing schoon met eenkleine borstel of een stofzuiger met eenkleine borstel.
Houd de ventilatieopeningen vrij en schoon.

HET MES VOOR HET SNIJDEN VAN DE SNIJDRAAD SLIJPEN

WAARSCHUWING: Bescherm altijd uw handen door zware handschoenen te dragen als u onderhoud aan het mes voor het snijden van de draad uitvoert.

1. Draai de twee schroeven los en verwijder het mes voor het snijden van de snijdraad van het scherm (afb. 0).

0-1 Schroeven 0-2

Mes voor het snijden van de draad

1. Bevestig het mes in een bankschoef.
2. Vij de randen van het mes voorzichtig met een fijn vijl of een slijpsteen. Let hierbij op dat de originele snijhoek van het mes behouden blijft.
3. Plaats het mes op het scherm en zet het vast met twee schroeven.

Haal het accupack UIT de gastrrimmer.
Maak het gereedschap grondig schoon voordat u het opbergt.
Berg het apparaat op in een droge, goed geventileerde en afsluitbare ruimte of op een hoge hoogte en buiten het bereik van kinderen. Berg het apparaat Niet op in de buurt van meststoffen, benzine of andere chemicalien.

Het milieu beschermen

Gooi geen elektrische apparatuur, gebruike accu's en laders weg via het huishoudelijk afval! Geef dit product af bij een geauthoriseerd recyclingbedrijf en zorg dat het apart kan worden ingezameld. Elektrisch gereedschap moet worden afgegiven voor een milieuvriendelijk recycling.

PROBLEMOPLOSING

PROBLEEM OORZAAK OPLOSSING
De gastrrimmer start nicht.	■ Het accumulator is Niet met de gratrimmer verbonden. ■ Er is geen elektrisch contact:tussen de gratrimmer en accu. ■ Het accumulator is uitgeput. ■ De vergrendelingsschakelaarwordt Niet maar vorengeplaatst voordat de variabelesnelheidsknop worden ingedrukt. ■ De motoras of trimmerkop zitmet gras.	■ Verbind het accumulator met de gratrimmer. ■ Verwijder de accu, controller de contacten enbevestig het accumulator waar. ■ Laad het accumulator op. ■ Beweeg de sluitlipaar voren en druk de instelbare snelheidsknop. ■ Verwijder het gras van de motoras en trimmerkop.
De gastrrimmer stoptijdens het maaien.	■ Het scherm is Niet op de gratrimmer gemonteerdwaardoor de snijdraad te lang isen de motor oververhit raakt. ■ Er wordt zware snijdraadgebruikt. ■ Het accumulator of de gratrimeris te heet. ■ Het accumulator is Niet met het gereedschap verbonden. ■ Het accumulator is uitgeput.	■ Verwijder het accumulator en monteer de beschemming op de trimmer. ■ Gebruik de aanbevolen nylon snijdraad met een diameter van 2,4 mm. ■ Laat de accu of gratrimmer afkoelen. ■ Installer het accumulator opnieuw. ■ Laad het accumulator op.
De draad worden Niet door de snijkop vrij-genven.	■ De motoras of trimmerkop zit met gras. ■ Er is onvoldoende draad op despoel of de draad breekt bij het oogje. ■ De draad is in de war. ■ De draad is te kort. ■ Er wordt zware snijdraadgebruikt. ■ De trimmerkop heeft een storing.	■ Stop de gratrimmer, verwijder de accu en reinig de motoras en snijkop. ■ Verwijder de accu en verrang de snijdraad volgens de sectie "DE DRAAD VERVANGEN" in deze handleiding. ■ Verwijder de accu en verwijder de snijdraad van de snijkop en wikkel op, Zoals beschreiben in het gedeelde "DE SNIJDRAAD TERUG PLAATSEN" in deze handleiding. ■ Verwijder het accumulator en trek eventjes aan de draden terwijl de snijkop afwisseled ward ingeduwd en losgelaten. ■ Gebruik de aanbevolen nylon snijdraad met een diameter van 2,4 mm. ■ Bel de EGO klantenservice voor hulp.

NL

PROBLEEM OORZAAK OPLOSSING
Trimmerkop blijft de draad automatisch vrijgeven.	■ Een te lichte snijdraad wordengebruikt.	■ Gebruik de aanbevolen nylon snijdraad met een diameter van 2,4 mm.
Het gras wordt om de trimmerkop en motor-behuizing gewikkeld.	■ Lang gras wordt op grondniveau gemaaid	■ Maai lang gras van bovenaar onder en verwijder Niet meer dan 20 cm per maaibeurt om omwikkeling te voorkomen.
Het mes snijdt de draad Niet.	■ Het mes voor het snijden van de draad op de rand van het scherm is bot.	■ Volg de instructies voor het slijpen van het mes met behulp van een vijl of verrang het door een/Newwe.
Scheuren op de trim-merkop	■ De snijkop is versleten.	■ Vervang de trimmerkop direct overeenkomstig het gedeelte "TRIMMERKOP VERVANGEN" in deze handleiding.
De snijdraad kan nichtশnatie behoren op de trimmerkop wordenopgewonden.	■ Er wordt een verkeerde snijdraadgebruikt.	■ We raden u aan EGO originele nylon snijdraad te gebruiken. Als u de nylon Draad van EGOgebruikt en als het probleem blijt bestaan, neem dan contact op met de EGO klantenservice voor advies.
	■ Grasresten of vuil hebben zich opgehoopt in de trimmerkop enblokkenen de beweging van de draadspoel.	■ Verwijder de accu, op de trimmerkop en reinig hem grondig.
	■ De motor is oververhit als gevolg van herhaaldelijk gebruik van het opwindsystem voor de draad.	■ Laat de gastrrimmer enkele minuten onbelast lopen om de motor af te koelen, probeerervolgens nogmaals de snijdraad te laden.
	■ Accu bijna leeg	■ Laad de accu op
	■ De draad wordt Niet in de spoelmontage gewikkeld.	■ Trek de draad eruit enplaats deze opnieuw.
	■ De trimmerkop is defect.	■ Bel de EGO klantenservice voor hulp.
De snijdraad wordt Niet goed doorgeveen door de trimmerkop als de snijdraad worden geplaatst.	■ De snijdraad is gespleten of an het uiteinde gebogen.	■ Snijd het versleten uiteinde van de draad af enplaats hem terug.

GARANTIE

EGOGARANTIEBELEID

Bezoek alstublieft de website egopowerplus.eu voor de volledige voorwaarden van het EGO garantiebeleid.

LAES ALLE ANVISNINGER!

LAEBRUGSVEJLEDNINGEN

SIKKERHEDSSYMBOL

Beskyttelef at miljoet

3jiaellae jull 5jijl jll

(J J)

glll lalil jie jy jyjolal o jai jai yag aiaia i jy qill ae jy jy jy

aegnnn aagaae 8e 8e 8e 8e 8e 8e 8e 8e 8e 8e 8e 8e 8e 8e 8e 8e 8e

jaiy 1alil jai jai gai jaiai ai jai

1 15
