INSTRUKCJA OBSŁUGI 2200907 GREENWORKS

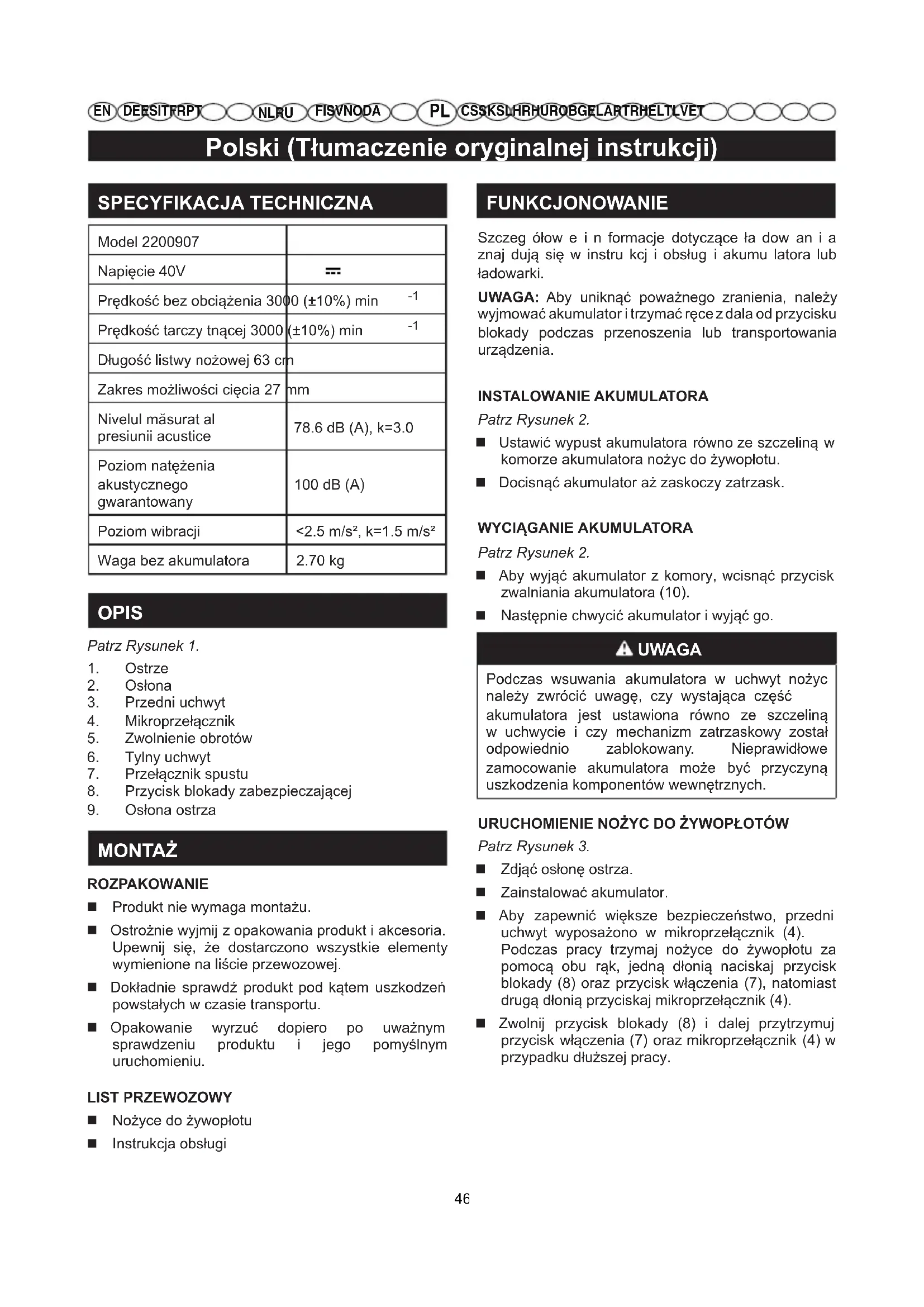

DE ES IT FR PTNL RUFI SV NO DA CS SK SL HR HU RO BG EL AR TR HE LT LV ET SPECYFIKACJA TECHNICZNA Model 2200907 Napięcie 40V Prędkość bez obciążenia 3000 (±10%) min

Prędkość tarczy tnącej 3000 (±10%) min

Długość listwy nożowej 63 cm Zakres możliwości cięcia 27 mm Nivelul măsurat al presiunii acustice

Poziom natężenia akustycznego gwarantowany 100 dB (A) Poziom wibracji <2.5 m/s², k=1.5 m/s² Waga bez akumulatora 2.70 kg OPIS Patrz Rysunek 1.

5. Zwolnienie obrotów

7. Przełącznik spustu

8. Przycisk blokady zabezpieczającej

MONTAŻ ROZPAKOWANIE Produkt nie wymaga montażu. Ostrożnie wyjmij z opakowania produkt i akcesoria. Upewnij się, że dostarczono wszystkie elementy wymienione na liście przewozowej. Dokładnie sprawdź produkt pod kątem uszkodzeń powstałych w czasie transportu. Opakowanie wyrzuć dopiero po uważnym sprawdzeniu produktu i jego pomyślnym uruchomieniu. LIST PRZEWOZOWY Nożyce do żywopłotu Instrukcja obsługi FUNKCJONOWANIE Szczeg ółow e i n formacje dotyczące ła dow an i a znaj dują się w instru kcj i obsług i akumu latora lub ładowarki. UWAGA: Aby uniknąć poważnego zranienia, należy wyjmować akumulator i trzymać ręce z dala od przycisku blokady podczas przenoszenia lub transportowania urządzenia. INSTALOWANIE AKUMULATORA Patrz Rysunek 2. Ustawić wypust akumulatora równo ze szczeliną w komorze akumulatora nożyc do żywopłotu. Docisnąć akumulator aż zaskoczy zatrzask.

WYCIĄGANIE AKUMULATORA

Patrz Rysunek 2. Aby wyjąć akumulator z komory, wcisnąć przycisk zwalniania akumulatora (10). Następnie chwycić akumulator i wyjąć go. UWAGA Podczas wsuwania akumulatora w uchwyt nożyc należy zwrócić uwagę, czy wystająca część akumulatora jest ustawiona równo ze szczeliną w uchwycie i czy mechanizm zatrzaskowy został odpowiednio zablokowany. Nieprawidłowe zamocowanie akumulatora może być przyczyną uszkodzenia komponentów wewnętrznych. URUCHOMIENIE NOŻYC DO ŻYWOPŁOTÓW Patrz Rysunek 3. Zdjąć osłonę ostrza. Zainstalować akumulator. Aby zapewnić większe bezpieczeństwo, przedni uchwyt wyposażono w mikroprzełącznik (4). Podczas pracy trzymaj nożyce do żywopłotu za pomocą obu rąk, jedną dłonią naciskaj przycisk blokady (8) oraz przycisk włączenia (7), natomiast drugą dłonią przyciskaj mikroprzełącznik (4). Zwolnij przycisk blokady (8) i dalej przytrzymuj przycisk włączenia (7) oraz mikroprzełącznik (4) w przypadku dłuższej pracy. 46Polski (Tłumaczenie oryginalnej instrukcji)

CS SK SL HR HU RO BG EL AR TR HE LT LV ET ZATRZYMANIE NOŻYC DO ŻYWOPŁOTÓW See figure 3. Zwolnij mikroprzełącznik (4) i przycisk włączenia (7), aby wyłączyć nożyce do żywopłotu. Po zwolnieniu przycisku włączenia (7) przycisk blokady (8) zostanie automatycznie ustawiony w pozycji blokady. Wyjąć akumulator z nożyc do żywopłotu.

UŻYCIE TYLNEGO UCHWYTU OBROTU

Patrz Rysunek 4. Umieścić nożyce do żywopłotu na płaskiej i równej powierzchni. Pamiętać o wyłączeniu nożyc do żywopłotu. Wcisnąć dźwignię obracania (5) i obrócić uchwyt tylny. Zwolnić dźwignię obracania i obrócić uchwyt 45 lub 90 stopni w prawo lub w lewo aż zaskoczy i dźwignia zostanie zablokowana. Aby ustawić uchwyt w położeniu środkowym, ponownie wcisnąć dźwignię obracania, lekko obrócić uchwyt, zwolnić dźwignię a następnie obrócić uchwyt aż zostanie zablokowany w prawidłowym położeniu.

PORADY DOTYCZĄCE OBSŁUGI

Nie forsujcie waszego narzędzia próbując przycinać zbyt gęste żywopłoty. Listwa nożowa mogłaby się wygiąć i zwalniać. Jeżeli listwa nożowa zwalnia, przycinajcie wolniej. Nie próbujcie przycinać łodyg czy gałęzi o grubości większej niż 15 mm, ani wszelkich innych elementów, które są zbyt duże by mogły być przycinane nożami. Do cięcia grubszych gałęzi używajcie piły ręcznej lub okrzesywacza. Jeżeli zmierzacie przycinać żywopłot na płasko, zalecamy użycie sznurka: Najpierw namierzcie poziom, do którego chcecie przyciąć wasz żywopłot. Następnie rozciągnijcie sznurek wzdłuż żywopłotu na tym właśnie poziomie. Przycinajcie dokładnie nad rozciągniętym sznurkiem, jak widać na rysunku 5 Przytnijcie również powierzchnie boczne żywopłotu, tak by powierzchnia górna była bardziej wąska (patrz rys. 6). W ten sposób przycięcie będzie bardziej jednolite. Jeżeli zęby zaklinują się, zatrzymajcie silnik, zaczekajcie aż listwa nożowa zatrzyma się i wyjmijcie akumulator zanim będziecie próbowali wyjąć zaklinowane w zębach elementy. Zakładajcie rękawice ochronne, kiedy przycinacie cierniste żywopłoty. Kiedy przycinacie młode krzewy, wykonujcie waszymi nożycami do żywopłotu szeroki ruch wahadłowy, tak by zęby mogły należycie złapać łodygi. Natomiast kiedy przycinacie starsze krzewy, ponieważ gałęzie będą twardsze wykonujcie ruch postępowo zwrotny od przodu do tyłu. NIEBEZPIECZEŃSTWO Jeżeli zęby zetkną się z linią lub przewodem elektrycznym , NIE DOTYKAJCIE LISTWY NOŻOWEJ! ONA MOŻE STAĆ SIĘ PRZEWODN IKIEM PRĄDU. JEST TO WYJĄTKOWO NIEBEZPIECZNE. Trzymajcie wasze nożyce do żywopłotu za główny uchwyt, który jest izolowany i odłóżcie je ostrożnie z dala od was. Przed wyjmowaniem przerwanej linii czy przewodu elektrycznego z zębów listwy nożowej odetnijcie prąd zasilający je. Nie zastosowanie się do tego wymogu może spowodować ciężkie obrażenia ciała lub śmierć. OSTRZEŻENIE Przed użyciem narzędzia należy oczyścić strefę cięcia. Wyjmijcie wszelkie przedmioty jak przewody przyłączeniowe, przewody elektryczne, czy sznurki, które mogłyby zostać pochwycone przez zęby listwy nożowej i spowodować poważne obrażenia ciała. OSTRZEŻENIE Nie używajcie rozpuszczalników do mycia części plastikowych. Większość plastików, może ulec uszkodzeniu przez użycie rozpuszczalników dostępnych w sprzedaży. Używajcie czystej szmatki do usunięcia z narzędzia zabrudzeń, oleju, smaru, itd. W wypadku wymiany, używajcie jedynie oryginalnych części zamiennych Greenworks. Użycie jakiejkolwiek innej części może spowodować zagrożenie lub też uszkodzić wasz produkt. CAUTION Części plastikowe nigdy nie powinny być w kontakcie z płynem hamulcowym , benzyną, czy produktami na bazie ropy naftowej, przenikliwymi olejami itd. Substancje te zawierają produkty chemiczne, które mogłyby uszkodzić, osłabić lub zniszczyć plastik. 47Polski (Tłumaczenie oryginalnej instrukcji)

OSTRZEŻENIE Nie zapominajcie, że bezprzewodowe narzędzie jest stale gotowe do pracy, gdyż nie zachodzi potrzeba włączenia do gniazdka elektrycznego. Aby uniknąć poważnych obrażeń ciała, zawsze wyjmujcie akumulator i zachowajcie wyjątkową ostrożność podczas konserwacji i wymiany listwy nożowej. OSTRZEŻENIE Aby uniknąć poważnych obrażeń ciała, należy wyjąć akumulator zanim zaczniecie naprawiać, czyścić, czy wyjmować części z narzędzia.

KONSERWACJA LISTWY NOŻOWEJ

Nasmarujcie listwę nożową po każdym użyciu. Sprawdzajcie regularnie stopień zużycia zębów i upewnijcie się, że nie są one uszkodzone. Do wymiany używajcie zawsze oryginalnych listw nożowych.

SMAROWANIE LISTWY NOŻOWEJ

Patrz Rysunek 7. Wyjmijcie akumulator z nożyc do żywopłotów. Dla łatwiejszej obsługi waszego narzędzia i w celu przedłużenia długotrwałości listwy nożowej, nasmarujcie listwę nożową przed i po każdym użyciu. Przed nasmarowaniem listwy nożowej, wyciągnijcie akumulator a następnie połóżcie nożyce do żywopłotu na płaskiej powierzchni. Nanieść olej lekki na silnik wzdłuż górnego brzegu listwy nożowej, jak widać na rysunku 7. Może się okazać potrzebne smarowanie listwy nożowej między dwoma seansami roboczymi. W takim przypadku, zatrzymajcie wasze nożyce do żywopłotów, wyciągnijcie akumulator i nasmarujcie listwę nożową. Następnie możecie ponownie podjąć waszą pracę. Nigdy nie smarujcie listwy nożowej, kiedy nożyce do żywopłotów są w trakcie działania. SMAROWANIE NOŻYC DO ŻYWOPŁOTÓW Wszystkie łożyska tego narzędzia zostały nasmarowane smarem o wysokim wskaźniku smarowania w wystarczającej ilości na cały cykl życia produktu używanego w normalnych warunkach. W wyniku czego, nie zachodzi potrzeba dodatkowego smarowania. OSTRZEŻENIE Nie próbujcie modykować tego narzędzia czy montować na nim akcesoriów, które nie są zalecane w niniejszym podręczniku. Takie przekształcenia czy modykacje kwalikuje się do błędnego użycia i mogą one pociągać za sobą niebezpieczne sytuacje grożące poważnymi obrażeniami ciała. OSTRZEŻENIE Należy regularnie sprawdzać wasze nożyce do żywopłotu w celu upewnienia się, że żadna część nie jest zepsuta i że wszystkie cześci są dobrze zamocowane. Z myślą o zmniejszeniu ryzyka poważnych obrażeń ciała, upewnijcie się, że wszystkie nakrętki i wszystkie elementy mocujące są dobrze dokręcone. KONSERWACJA NOŻYC DO ŻYWOPŁOTÓW OSTRZEŻENIE Aby uniknąć poważnych obrażeń ciała, należy wyjąć akumulator zanim zaczniecie naprawiać, czyścić, czy wyjmować części z narzędzia. Wyciągnijcie akumulator. Czyścić nożyce do żywopłotu przy pomocy ściereczki nasączonej niemocnym środkiem czyszczącym. Nie wolno używać silnego środka czyszczącego do mycia obudowy czy uchwytu, gdyż są to elementy plastikowe. Mogłyby one zostać uszkodzone przez pewne olejki aromatyczne, jak sosnowy czy cytrynowy, czy też przez rozpuszczalniki, jak nafta oświetleniowa. Uwaga, wilgoć może doprowadzić do porażeniem prądem. Czyścić wszystkie ślady wilgotności przy pomocy suchej miekkiej ściereczki. Używać małej szczotki lub strumienia powietrza z niezbyt mocnego odkurzacza w celu czyszczenia szczelin wentylacyjnych obudowy akumulatora i obudowy silnika. Upewnijcie się zawsze, że szczeliny wentylacyjne nie są zatkane. 48Polski (Tłumaczenie oryginalnej instrukcji)

CS SK SL HR HU RO BG EL AR TR HE LT LV ET PRZECHOWYWANIE NOŻYC DO ŻYWOPŁOTÓW Patrz Rysunek 8. Wyczyśćcie starannie wasze nożyce do żywopłotu zanim je schowacie. Przechowujcie wasze nożyce do żywopłotu w suchym, dobrze przewietrzonym miejscu, poza zasiegiem dzieci. Nie chowajcie jej w pobliżu czynników żrących, jak ogrodowe produkty chemiczne czy sole odmrażające. Chrońcie zawsze listwę nożową przy pomocy pokrowca zabezpieczającego zanim schowacie nożyce do żywopłotów, jak pokazano na rys 8. Schowajcie i ładujcie akumulator w chłodnym miejscu. Temperatury niższe lub wyższe od normalnej temperatury otoczenia ( pokojowej ) skracają długotrwałość akumulatora. Akumulator należy przechowywać w miejscach o temperaturze poniżej 27°C i z dala od wilgoci. Nigdy nie chować rozładowanego akumulatora. Po użyciu zaczekajcie aż akumulator się ochłodzi i natychmiast potem naładujcie go ponownie. Wszystkie akumulatory tracą z czasem ich zdolność do ładowania. Im wyższa jest temperatura , tym prędzej akumulator traci na jego zdolności do ładowania. Jeżeli nie używacie waszych nożyc do żywopłotu przez dłuższy czas, ładujcie wasz akumulator co miesiąc lub co dwa miesiące. To przedłuży długotrwałość waszego akumulatora.

PRZYCZYNA ROZWIĄZANIE Silnik nie uruchamia się po naciśnięciu spustu przełącznika i mikroprzełą- cznika. Akumulator nie został prawidłowo zamocowany. Aby odpowiednio zamocować akumulator upewnij się, że zatrzaski w górnej części akumulatora zostały zatrzaśnięte. Akumulator nie został naładowany. Naładuj akumulator zgodnie z instrukcjami dołączonymi do danego modelu. Silnik pracuje, ale ostrza tnące nie poruszają się. Nożyce są uszkodzone. Nie używaj ich. Skontaktuj się w sprawie serwisu. Podczas obsługi z nożyc wydobywa się dym. Nożyce są uszkodzone. Nie używaj ich. Skontaktuj się w sprawie serwisu. Silnik warkocze, ostrza nie poruszają się. Ostrza mogą być zakleszczone przez zanieczyszczenia. Wyjmij akumulator, oczyść ostrza z zanieczyszczeń. 49Čeština (Překlad z originálních pokynů)

Wszystkie nowe urządzenia marki Greenworks Tools posiadają dwuletnią gwarancję na części i robociznę od dnia dokonania zakupu. W przypadku maszyn używanych w sposób profesjonalny, dostępna jest gwarancja 30-dniowa z uwagi na to, że narzędzia Greenworks Tools przeznaczone są przede wszystkim dla osób, które samodzielnie wykonują prace. Gwarancji nie można przenosić na inne osoby. OGRANICZENIA Gwarancja obejmuje wyłącznie uszkodzone części/komponenty i nie pokrywa napraw wynikłych z następujących przyczyn:

1. Normalne zużycie.

2. Rutynowa regulacja czy nastawa.

3. Uszkodzenia spowodowane przez nieprawidłową obsługę/

nadmierną eksploatację/niewłaściwe użycie czy zaniedbanie.

4. Przegrzanie wskutek braku konserwacji.

5. Uszkodzenia spowodowane przez obluzowanie elementów

złącznych/ mocujących wskutek braku konserwacji.

6. Uszkodzenia spowodowane czyszczeniem z użyciem wody.

7. Maszyny serwisowane lub naprawiane przez centra serwisowe

nieautoryzowane przez Greenworks Tools.

8. Urządzenia nieprawidłowo zmontowane lub wyregulowane.

9. Uszkodzenia spowodowane przez nieprawidłowe użytkowanie

10. Uszkodzenia spowodowane niewłaściwym przygotowaniem do

warunków zimowych (myjki ciśnieniowe).

11. Elementy uznawane za materiały eksploatacyjne zwykle nie

podlegają gwarancji, należą tu między innymi:

• Przewody elektryczne

• Ostrza i zespoły ostrzy

• Chwytaki i uchwyty narzędziowe

12. Niektóre produkty mogą zawierać komponenty od innych

producentów, jak silniki czy przekładnie, tego typu komponenty objęte są odpowiednią gwarancją oferowaną przez ich producenta, z wyjątkiem, gdy rma Greenworks Tools Europe GmbH oferuje gwarancję po upływie okresu gwarancji zapewnianej przez producenta.

13. Towary używane nie są objęte niniejszą gwarancją.

14. Montaż części zapasowych, wymiennych lub komponentów

dodatkowych, które nie są dostarczone lub zatwierdzone przez rmę Greenworks Tools Europe GmbH. Gwarancja Aby złożyć reklamację w ramach gwarancji obejmującej produkt, wymagane jest przedstawienie dowodu zakupu. Wyciąg z karty kredytowej nie jest uznawany za wystarczający dowód zakupu. W przypadku składania reklamacji z tytułu gwarancji po raz pierwszy, klient zobowiązany jest zwrócić produkt do miejsca dokonania zakupu z dołączonym dowodem zakupu. Maszyna zostanie przesłana do centrum serwisowego celem wykonania przeglądu. W przypadku stwierdzenia winy po stronie maszyny, zostanie ona naprawiona i następnie nieodpłatnie przesłana na adres klienta. Maszyny sprzedawane po cenie detalicznej poniżej 100 euro z podatkiem VAT są na ogół wymieniane. W przypadku, gdy centrum serwisowe stwierdzi brak winy po stronie maszyny, wtedy klient ponosi koszty naprawy. Niniejsza gwarancja podlega okresowym zmianom celem dostosowania do nowych produktów. Najnowszą kopię gwarancji można uzyskać na stronie www.greenworkstools.eu.

Producent: Changzhou Globe Co., Ltd. Adres: No. 65 Xinggang Rd., Zhonglou Zone, Changzhou, Jiangsu, China Nazwisko i adres osoby uprawnionej do sporządzenia dokumentacji technicznej: Nazwisko: Peter Söderström Adres: Hjortronvägen 3, 555 93 Jönköping, Sweden Niniejszym deklarujemy, że produkt Kategoria ..................................... AKUMULATOROWE NOŻYCE DO ŻYWOPŁOTÓW Model ............................................................................................................... 2200907 Numer seryjny ............................................................. Zobacz tabliczkę znamionową Rok produkcji ............................................................... Zobacz tabliczkę znamionową jest zgodny z odpowiednimi wymogami Dyrektywy dotyczącej maszyn (2006/42/EC) jest zgodny z wymogami następujących innych dyrektyw EC: Dyrektywa EMC (2014/30/EU), Dyrektywa dotycząca emisji hałasu (2000/14/EC zmieniona przez dyrektywę 2005/88/EC) Ponadto deklarujemy, że zastosowano następujące zharmonizowane normy europejskie (w odpowiednim dla tego produktu zakresie): EN 60745-1; EN 60745-2-15; EN ISO 3744; ISO 11094; EN 55014-1; EN 55014-2 Zmierzony poziom natężenia hałasu 98.6 dB(A) Maksymalny poziom natężenia hałasu 100 dB(A) Metoda oceny zgodności do załącznika V/dyrektywy 2000/14/WE Miejsce, data: Changzhou, 08/11/2017 Podpis: Ted Qu Haichao Dyrektor ds. Jakości PLPROHLÁšENÍ O SHODĚ EC Výrobce: Changzhou Globe Co., Ltd. Adresa: No. 65 Xinggang Rd., Zhonglou Zone, Changzhou, Jiangsu, China Jméno a adresa osoby pověřené řídit technickou dokumentaci: Jméno: Peter Söderström Adresa: Hjortronvägen 3, 555 93 Jönköping, Sweden Tímto prohlašujeme, že výrobek: Druh .......................................................... AKUMULÁTOROVÉ NŮŽKY NA ŽIVÝ PLOT Model ............................................................................................................... 2200907 Výrobní číslo ................................................................... Viz výkonový štítek na výrobku Rok výroby ...................................................................... Viz výkonový štítek na výrobku je v souladu s příslušnými ustanoveními směrnice o strojích (2006/42/EC) je v souladu s příslušnými ustanoveními následujících směrnic EC Směrnice EMC (2014/30/EU), Směrnice o hlukových emisích (2000/14/EC upravená 2005/88/EC) A mimoto prohlašujeme, že byly použity následující (části/odstavce) harmonizované evropské normy EN 60745-1; EN 60745-2-15; EN ISO 3744; ISO 11094; EN 55014-1; EN 55014-2 Změřená hladina akustického výkonu 98.6 dB(A) Zaručená hladina akustického výkonu 100 dB(A) Metoda pro posuzování shody, Příloha V/Směrnice 2000/14/ES Místo, datum: Changzhou, 08/11/2017 Podpis: Ted Qu Haichao Ředitel pro kvalitu
