GEBRUIKSAANWIJZING 2200907 GREENWORKS

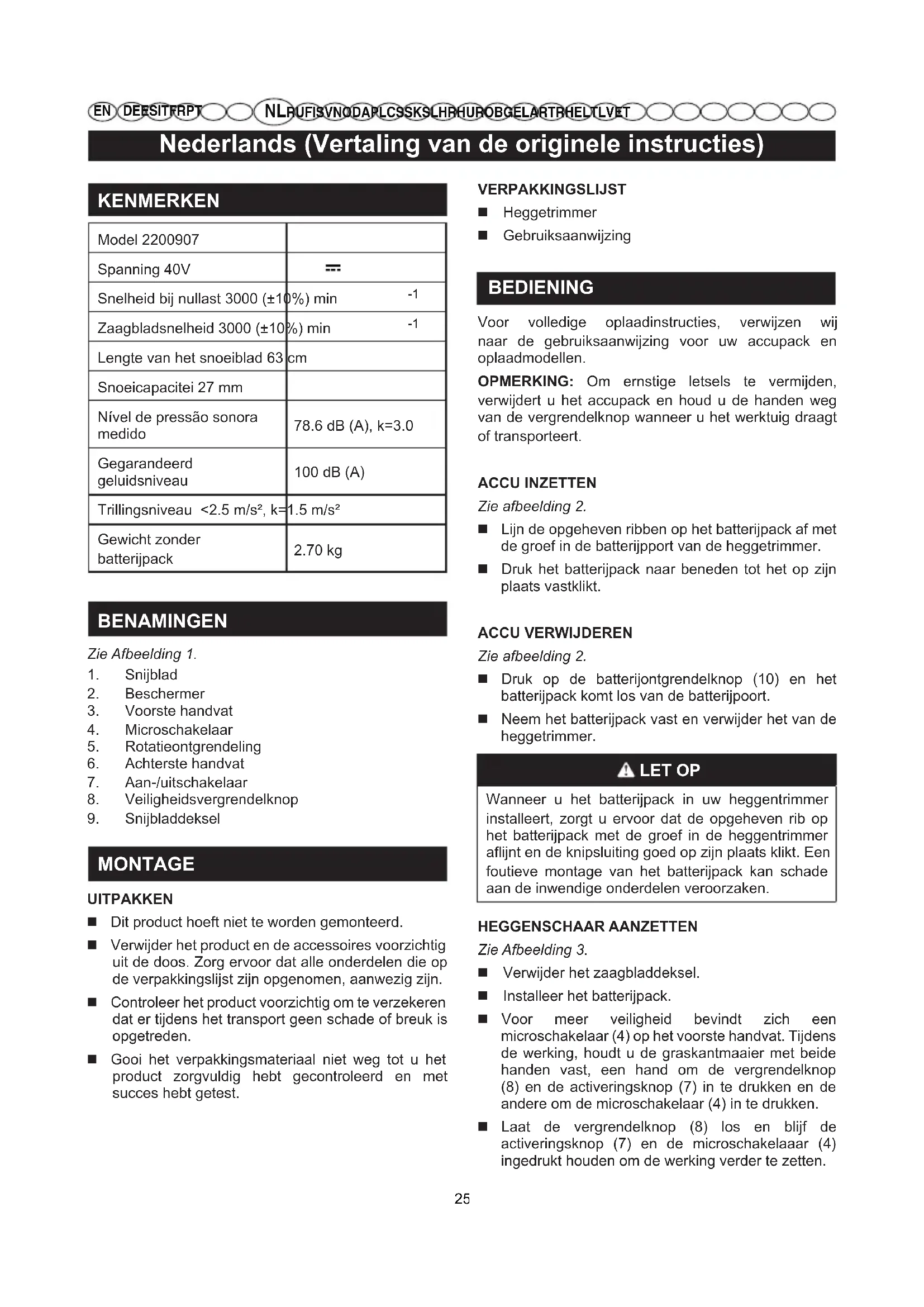

Nederland (Vertaling van de originele instructies)

KENMERKEN

Model 2200907
Spanning 40V	---
Snelheid bij nullast 3000 (±10%) min	-1
Zaagbladsnelheid 3000 (±10%) min	-1
Lengte van het snoeiblad 63 cm
Snoeicapacitei 27 mm
Nivel de pressão sonora medido	78.6 dB (A), k=3.0
Gegarandeerd geluidsniveau	100 dB (A)
Trillingsniveau <2.5 m/s², k=	1.5 m/s²
Gewicht zonder batterijpack	2.70 kg

BENAMINGEN

Zie Afbeelding 1.

1. Snijblad
2. Beschermer
3. Voorste handvat
4. Microschakelaar
5. Rotatieontgrendeling
6. Achterste handvat
7. Aan-/uitschakelaar
8. Veiligheidsvergrendelknop
9. Snijbladdeksel

MONTAGE

UITPAKKEN

Dit product hoeft nicht te worden gemonteerd.
- Verwijder het product en de accessoires voorzichtiguit de doos. Zorg ervoor dat alle onderdelen die op de verpakkingslijst zijn opgenomen, aanwezigহn.
- Controller het product voorzichtig om te verzekerden dat er tijdens het transport geen schade of breuk is opgetreden.
Gooi het verpakkingsmaterialienietwegtotuhet product zorgvuldig hebte gecontroleerd en met succes hebtegetest.

VERPAKKINGSLIJST

Heggetrimmer
Gebruiksaanwijzing

BEDIENING

Voor volledige oplaadinstructies, verwijzen wij hier de gebruiksaanwijzing voor uw.Accupack en oplaadmodellen.

OPMERKING: Om ernstige letsels te vermijden, verwijdert u het.Accupack en houd u de handen weg van de vergrendelknop wonneer u het werktuig draagt of transporteert.

ACCU INZETTEN

Zie afbeelding 2.

Lijn de opgeheven ribben op het batterijpack af met de groef in de batterijpport van de heggetrimmer.
Druk het batterijpack maar beneden tot het op+zijn plaats vastklikt.

ACCU VERWIJDEREN

Zie afbeelding 2.

Druk op de batterijontgrendelknop (10) en het batterijpack komt los van de batterijpoort.
Neem het batterijpack vast en verwijder het van de hegetrimmer.

A LET OP

Wanner u het batterijpack in uw heggentrimmer installeert, zorgt u ervoor dat de opgeheven rib op het batterijpack met de groef in de heggentrimmer aflijnt en de knipsluiting goed op+zijn plaats klikt. Een foutieve montage van het batterijpack kan schade aan de inwendige onderdelen veroorzaken.

HEGGENSCHAAR AANZETTEN

Zie Afbeelding 3.

Verwijder het zaagbladdeksel.
Installeer het batterijpack.
Voor meer veilighheid bevindt zich een microschakelaar (4) op het voorste handvat. Tijdens de werking, houdt u de graskantmaaier met beiden handen vast, een hand om de vergrendelknop (8) en de activeringsknop (7) in te drukken en de andere om de microschakelaar (4) in te drukken.
Laat de vergrendelknop (8) los en blijf de activeringsknop (7) en de microschakelaaar (4) ingedrukt honden om de werking verderte zetten.

Nederland (Vertaling van de originele instructies)

Laat de microschakelaar (4) en activeringsknop (7) los om de graskantmaaier stil te leggen.
Wanner u de activeringsknop (7) loslaat, za de ontgrendelknop (8) automatisch de vergrendelde positie herstellen.
Verwijder het batterijpack uit de hegetrimmer.

ROTEREND ACHTERSTE HANDVAT GEBRUIKEN

Zie Afbeelding 4.

Plaats de heggentrimmer op een vlak en effen oppervlak.
■ Zorg ervoor dat u de hegetrimmer hebtuitgeschakeld.
Druk op de draaihendel (5) en begin het achechterste handvat rond te draaien. Laat de draaihendel los en draai het handvat 45^ of 90^ maar links of rechts tot deze op+zijnplaats vastklikt en de hendel vastklikt.
- Om het handvazt terug maar het midden te draaien, drukt u opnieuw op de draaihendel, draait u deze Lichtjes,aaS de draaihendel los en blijft u draaien tot het handvat op zichn plaats vastklikt.

GEBRUKSTIPS

■ Forceer het apparaat Niet door te proberen om een te dichte begroeling te knippen. Het snoeiblad zou zich kuren verbuigen en langzamer gaan lopen. Als het snoeiblad aan snugheid verliest, dient u langzamer te snoeien.
Probeer Niet om stengels of takken te knippen die dikker zichn dan 15mm of elementen die te groot zichn voor de tanden. Gebruik voor te dikke takken een handzaag of een snoeizaag.
Als u een heg mooi recht wilt snoeien, raden wij u aan om een stuk draad te gebruiken. Bepaal eerst op welke hoogte u de heg wilt afsnoeien. Span daarna een draad langs de heg op deze hoogte. Knip de heg net boven de gespannen draad, zoals getoond in afb. 5. Snoei eveneens de zijkanten van de heg zo dat de bovenkantiets smaller worden (zie afb.6).De heg zar o gezelijkmatiger gaan uitzien. Als de tanden geblokkeerd raken, stopt u de motor, wacht u tot het snoeiblad stilstaat en verwijdert u de accu voordat u gaat proberen om de geblokkeerde elementen uit de tanden te halen.
Draag handschoenen als u heggen knipt van dorens. Als ujonge struiken bijsnoeit, maak dan weidse bewegingen met uw heggenschaar zodat de tanden de stengels goed kuren pakken. Bijoudere struiken dient u in tegendeel met heb en weer bewegingen te werken omdat de stengels harder zich.

GEVAAR

Als de tanden in aanraking komen met een elektriciteitsdraad of snoer, RAAK HET SNOEIBLAD DAN NIET AAN! HET KAN ONDER STROOM STAAN. DIT IS BUITENGEWOON GEVAARLIJK. Houd de heggenschaar alleen vast aan de hoofdhandgreep die geisoleerd is en leg het apparaat voorzichtig ver van u weg. Sluit eerst de stroom af die op de doorgenipte draad of kabel staat voordat u de draad uit de tanden van het sneoiblad verwijdert. Niet naleving van dit voorschift kan ernstig lichamelijk letsel of de dood veroorzaken.

WAARSCHUWING

Maak de plaat'saar u gaat snoeien eerst schoon.Verwijder alle voorwerpen, zoals kabels, elektriciteitsdraden of metaaldraad, die in detanden van het snoeiblad kuren raken, wat ernstlichamelijk letsel tot gevolg kan hebben.

WAARSCHUWING

Gebruik geen oplosmiddelen om de kunststof onderdelen te reinigen. De meeste kunststoffen lopen het risico te worden beschadigd door de in de handel zichnde oplosmi-ddelen. Gebruik een schone doek om verruiling, stof, olie, vet e.d. van het apparaat af te vegen. Gebruik uitsluitend originele Greenworks onderdelen bij verranging van onderdelen. Het gebruik van andere onderdelen kan gevaar opleveren of het product beschadigen.

A LET OP

Kunststof onderdelen mogen nooit in aanraking komen met remvloeistof, benzine, petroleumproducten, kruipolie, enz. Deze chemicalien bevatten namelijk substanties die kunststof{kunnen beschadigen, verzwakken of aantasten.

ONDERHOUD EN REPARATIE

ONDERHOUD VAN HET SNOEIBLAD VAN DE HEGGENSCHAAR

WAARSCHUWING

Vergeet nicht dat accugereedschap altijd startklaar is omdat het Niet op een stopcontact hoeft te worden aangesloten. Om ernstig lichamelijk letsel te voorkomen dient u altijd de accu te verwijderen en uiterst waakzaam te blijven bij het onderhoud of deervanging van het sneeiblad.

Nederland (Vertaling van de originele instructies)

WAARSCHUWING

Om ernstig lichamelijk letsel te voorkomen dient u.altijd eerst de accu te verwijderen voordat u het apparaat gaat repareren of reinigen of iets van het apparaat gaat losmaken.

SNOEIBLAD ONDERHOUDEN

Smeer het apparaat na elk gebruik.
- Controller regelmatig in hoeverre de tanden versleten zich en zorg dat ze Niet beschadigd zich.
Gebruik.altijd een origineel snoeiblad bijervanging.

SNOEIBLAD SMEREN

Zie Afbeelding 7.

Verwijder het accupak uit de heggenschaar.
Voor betere prestaties en om de levensduur van het snoeiblad te verlengen, dient u het blad voor en na elke snoeibeurt te smeren. Verwijder de accu en leg de heggenschaar op een vlokke ondergrond voordat u het blad gaat smeren. Gebruik hiervoort lichte motorolie en breng de olie langs de bovenrand van het snoeiblad aan, zoals getoond in afb. 7.
Het kan soms nodig blijken om het snoeiblad zichs tijdens het werk te smeren. Zet in dit geval de heggenschaaruit, verwijder het occupak en smeer het snoeiblad. Daarna sunt u weer verder gaan met uw werk. Breng nooit smeerolie aan als de heggenschaar aanstaat.

HEGGENSCHAAR SMEREN

Alle lagers van deze machine zijn met een hoeveelheid hoogwaardig smeermiddel gesmeerd die bij normala gebruik voldoende is voor de hele levensduur van deze machine. Extra smering is waarom Nietoodzakelijk.

WAARSCHUWING

Probeer Niet om wijzigingen aan te brengen aan dit apparaat of om een accessoire te monteren dat Niet in deze handleiding worden aanbevolen. Dergelijkke aanpassingen of wijzigingen vallen onder verkeerd gebruik en+kunnen gevaarlijke situatives teweegbrengen die ernstig lichamelijk letsel+kunnenveroorzaken.

WAARSCHUWING

Controleer uw heggenschaar regelmatig om na te gaan of er niets gebroken is en of alle onderdelen nog stevig vastzitten. Zorg dat alle schroeven en andere bevestigingselementen goed+zijn aangedraaid om het gevaar voor ernstig lichamelijk letsel te beperken.

HEGGENSCHAAR SCHOONHOUDEN

WAARSCHUWING

Om ernstig lichamelijk letsel te voorkomen dient u alkijd eerst de accu te verwijderen voordat u het apparaat gaat repareren of reinigen of ie's van het apparaat gaat verwijderen.

Verwijder het occupak.
Reinig de heggenschaar met behulp van een met een mild reinigingsmiddel bevochtigde doeck.
Gebruik geen sterk reinigingsmiddel om de ombouw of de handgreep te reinigen - deze elementen zichn van kunststof. Ze zouden+kennen worden beschadigd door bepaalde aromatische olien zoals pijnolie of citroenolie of door oplosmiddelen zoals kerosine.
Opgelet: vocht kan de oorzaak+zijn van elektrische schokken. Veeg elk spoor van vochtigheid af met een zachte droge doeck.
Gebruik een borsteltje of de luchtstroom van eenkleine stofzuiger om de ventilatieoppeningen te reinigen van de ombouw van het occupak en van de motorbehuizing.
■ Zorg ervoor dat de ventilatiegleuven nooit verstopt raken.

HEGGENSCHAAR WEGBERGEN

Zie Afbeelding 8.

Maak uw heggenschaar zorgvuldig schoon voordat u hem opbergt. Bewaar uw heggenschaar op een droge, goed ventilerende plaats, buiten bereik van kinderen. Leg het apparaat Niet in de buurt van corrosieve stoffen zoals chemicalien voor de tuin of strooizout.
Steek het snoeiblad altijd in de beschermkker voordat u de heggenschaar opbergt, zoals getoond in afb. 8.
Bewaar en laad het.accupak op een koele plaats. Temperaturen die hoger of lager zichn dan de normale omgevingstemperatuur verkorten de levensduur van een occupak.
Bewaar het accupack op een plaats waar de temperatuur lager is dan 27^ en weg van vocht.
Berg een accupak nooit in leeggelopen toestand op. Wacht na gebruik tot de accu is afgekoeld en laad hem dan onmiddelijk op.
Alle accu's verliezen na verloop vanijd hun laadcapaciteit. Hoe hoger de temperatuur, des te sneller verliest een accuijken laadcapaciteit. Als u de heggenschaar voor lagereijd Niet gebruikt, moet u het occupak wel elke maand of twee maanden bijladen. Zo verlengt u de levensduur van het occupak.

Nederland (Vertaling van de originele instructies)

PROBLEM OPLOSSEN

PROBLEEM MO	GELIJKE OORZAAK	OPLOSSING
De motor start nicht wanneer de aan-/uitschakelaar en microschakelaar worden ingedrukt.	Batterij is Niet stevig gemonteerd.	Om het batterijpack vast te make, zorgt u ervoor dat de knipsluitingen aan de bovenkant van het batterijpack op hun plaat vastklikken.
	Batterij is Niet opgeladen.	Laad het batterijpack op in overeenstemming met de instructies die met uw model zichmeegeleverd.
Motor draait, maar snijbladen bewegen Niet.	Heggetrimmer beschadigd. Niet meer gebruiken.	Neem Telefonisch contact op voor technische ondersteuning.
Heggetrimmer stoot rook UITijdens werkung.	Heggetrimmer beschadigd. Niet meer gebruiken.	Neem Telefonisch contact op voor technische ondersteuning.
Motor zoemt, snijbladen bewegen Niet.	Afval of andere voorwerpen knellen de snijbladen.	Batterij verwijderen, afval UIT de snijbladen verwijderen.

Pycckn (IpebeOd opnHaJIbHbIX nHcTpyKcN)

OBUHEXAPAKTEPUCTUKN

Greenworks Tools garantiebeleid voor doe-het-zelfmachine

PERIODE DE LA GARANTIE

Naam en adres van de persoon, bevoegt voor het samenstellen van de technische fiche:

Naam: Peter Söderström

Adres: Hjortronvagen 3, 555 93 Jonkoping, Sweden

Hierbij verklaren wij dat het product

Categorie ACCUHEGGGENSCHAAR

Model 2200907

Serienummer Zie machineplaatje

Bouwjaar Zie machineplaatje

■ is in overeenstemming met de relevante bepalingen van de Machine Richtlijn (2006/42/EC)
■ is in overeenstemming met de bepalingen van de volgende andere EC-richtlijnen EMC Richtlijn (2014/30/EU),

Geluidsrichtlijn (2000/14/EC gewijzigd door 2005/88/EC)

En bovendien verklaren we dat
de volgende (onderdelen/clausules van) Europese geharmoniseerde normen werden gebrukt

EN 60745-1; EN 60745-2-15; EN ISO 3744; ISO 11094; EN 55014-1; EN 55014-2

Gemeten

geluidsniveau

98.6

dB(A)

Gegarandeerd geluidsniveau 100 dB(A)

Conformiteitsbeoordelingsmethode in overeenstemming met Bijlage V / Richtlijn 2000/14/EC

Plaats, datum: Changzhou, 08/11/2017

Handtekening: Ted Qu Haichao

Director Kwaliteitszorg

Ted qu

ПОНЗВОДИТЕЛ: Changzhou Globe Co., Ltd.
