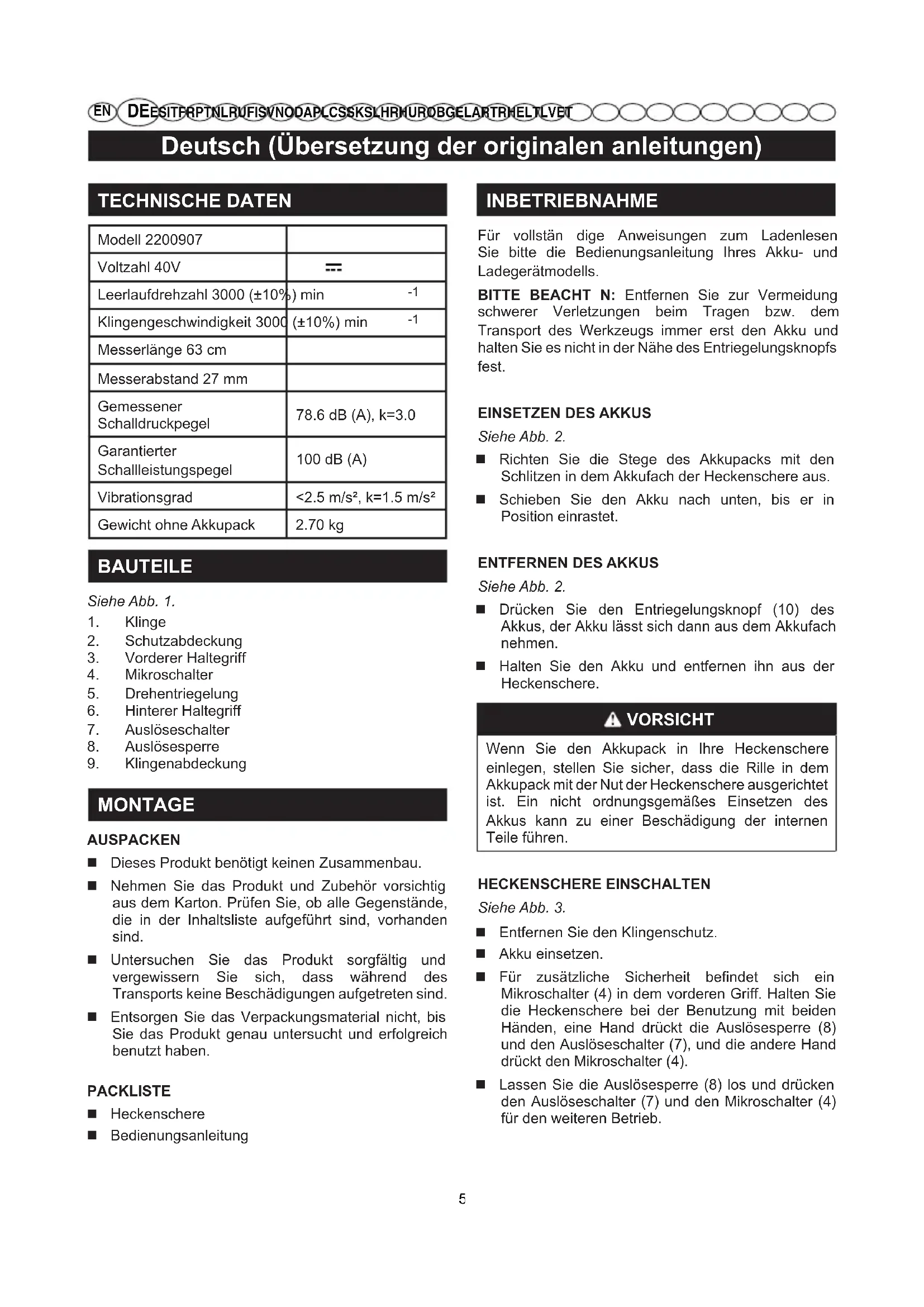

BEDIENUNGSANLEITUNG 2200907 GREENWORKS

Deutsch (Übersetzung der originalen anleitungen)

TECHNISCHE DATEN

Modell 2200907
Voltzahl 40V	---
Leerlaufdrehzahl 3000 (±10%) min	-1
Klingengeschwindigkeit 3000 (±10%) min	-1
Messerlänge 63 cm
Messerabstand 27 mm
Gemessener Schalldruckpegel	78.6 dB (A), k=3.0
Garantierter Schalleistungspegel	100 dB (A)
Vibrationsgrad	<2.5 m/s², k=1.5 m/s²
Gewicht ohne Akkupack	2.70 kg

BAUTEILE

Siehe Abb.1.

1. Klinger
2. Schutzabdeckung
3. Vorderer Haltegriff
4. Mikroschalter
5. Drehentriegelung
6. Hinterer Haltegriff
7. Auslöseschalter
8. Auslösesperre
9. Klingenabdeckung

MONTAGE

AUSPACKEN

Dieses Produkt benötigt keinen Zusammenbau.
- Nehmen Sie das Produkt und Zubehör vorsichtig aus dem Karton. Prufen Sie, ob alle Gegenstände, die in der Inhaltsliste aufgeführrt sind, vorhanden sind.
Untersuchen Sie das Produkt sorgfältig und vergewissern Sie sich, dass während des Transports keine Beschädigungen aufgetreten sind.
Entsorgen Sie das Verpackungsmaterial nicht, bis Sie das Produkt genau untersucht und erfolgreich benutzt haben.

PACKLISTE

Heckenschere
Bedienungsanleitung

INBETRIEBNAHME

Für vollständige Anweisungen zum Ladenlesen Sieitte die Bedienungsanleitung Ihres Akku- und Ladegeratmodells.

BITTE BEAucht N: Entfernen Sie zur Vermeidung schwerer Verletzungen beim Tragen bzw. dem Transport des Werkzeugs immer erst den Akku und halten Sie es nicht in der Höhe des Entriegelungsknopfs fest.

EINSETZEN DES AKKUS

Siehe Abb. 2.

Richten Sie die Stege des Akkupacks mit den Schlitzen in dem Akkufach der Heckenschere aus.
Schieben Sie den Akku nach unter, bis er in Position einrastet.

ENTFERNEN DES AKKUS

Siehe Abb. 2.

Drucken Sie den Entriegelungsknopf (10) des Akkus, der Akku lasst sich dann aus dem Akkufachnehmen.
Halten Sie den Akku und entfernenihn aus der Heckenschere.

A VORSICHT

Wenn Sie den Akkupack in ihre Heckenschere einlagen, stellen Sie safer, dass die Rille in dem Akkupack mit der Nut der Heckenschere ausgerichtet ist. Ein nicht ordnungsgemäßes Einsetzen des Akkus kann zu einer Beschädigung der internen Teile führen.

HECKENSCHERE EINSCHALTEN

Siehe Abb. 3.

Entfernen Sie den Klingenschutz.
Akku einsetzen.
Fur zusätzliche Sicherheit befindet sich ein Mikroschalter (4) in dem vorderen Griff. Halten Sie die Heckenschere bei der Benutzung mit beiden Handen, eine Hand druckt die Auslösesperre (8) und den Auslöseschalter (7), und die andere Hand druckt den Mikroschalter (4).
Lassen Sie die Auslösesperre (8) los und drücken den Auslöseschalter (7) und den Mikroschalter (4) für den weiteren Betrieb.

Deutsch (Übersetzung der originalen anleitungen)

Lassen Sie den Mikroschalter (4) und den Auslöser (7) los, um die Heckenschere zu stoppen.
Nach Freigabe des Auslöseschalters (7), kehr der Sicherheitssperrknopf (8) automatisch in die Verriegelungsposition zurück.
Entfernen Sie den Akkupack aus der Heckenschere.

VERWENDUNG DES DREHBAREN HINTEREN GRIFS

Siehe Abb. 4.

■ Legen Sie die Heckenschere auf einen flachen Untergrund.
Vergewissern Sie sich, dass die Heckenschere ausgeschaltet ist.
- Drucken sie den Drehhebel (5) und drehen den hinteren Griff. Lassen Sie den Drehhebel los und drehen den Griff um 45 oder 90 Grad nach einer Seite, bis er einrastet und der Hebel verriegelt ist.
Zum Zurückdrehen des Griffs in die Mitte, drucken Sie nochmal den Drehhebel und drehen den Griff etwas, halten Sie den Drehhebel los und drehen den Griff weiter, bis der Griff einrastet.

HINWEISE ZUM GEBRAUCH

■ Forcieren Sie den Schnitt nicht zu stark bei dickem Schnittmaterial, die Schneidgeschwindigkeit wird bzw. sehr verringigert, verlangsamen Sie in thissemFall den Schnitt.
Schneiden Sie keine Zweige oder Ästchen mit einem Durchmesser von über 15 mm oder Material, dass öffentlich zu groß für das Messer ist. Verwenden Sie hierzu ein anderes geeignetes Werkzeug.
Falls das Messer klemmt, stoppen Sie den Motor,ziehen Sie den Akku ab und befreien Sie das Messer. Sie konnen eine Hilfsschnur einsetzen,um die Schnitthöhe an einer Hecke zu bestimmen und zu kontrollieren. Siehe Bild 5. Setzen Sie die Schnur der Lange und Breite nach an die Hecke und schneiden Sie in dieser Höhe ihre Hecke zurück. So erhalten Sie einen optimalen Schnitt an Ihrer Hecke. Siehe Bild 6.
Tragen Sie eine Schutzbrille bei Domenoder Stechgewächsen. Wenn Sie neue Tribe schneiden, gehen Sie mit einer ausholenden Bewegung vor, um das Material zu schneiden. Alteres Gewächs ist fester und lasst sich leicht mit einer normalen Vorwartsbewegung schneiden.

GEFAHR

Berühren Sie auf keinen Fall das Messer, wenn Sie eine elektrische Leitung in das Messer besteht. Halten Sie das Gerät nur am isolierten hinteren Griff, legen Sie nun das Gerät langsam ab. Nehmen Sie die verletzte Leitung vom Netz (Steckerziehen, Sicherung ausschalten) und befrien Sie das Messer. Missachtung kann zu schweren Verletzungen und Tod führen.

WARNING

Reinigen Sie den Schneidbereich vor Arbeitsbeginn. Entfern den sie alle Objekte wie Schnüre, Kabelreste oder Zaunteile. Diese können in das Messer gelangen und zu Verletzungen und Beschädigungen führen.

WARNING

Vermeiden Sie beim Reinigen der Plastikteile den Einsatz von Lösungsmitteln. Die meisten Kunststoffe sind anfällig gegen Lösungsmittel und können durch ihre Verwendung beschädigt werden. Verwenden Sie saubere Tücher um Verunreinigungen wie Staub, Öl, Schmierstoffe usw. zu entfernen. Verwenden Sie zur Wartung nur Original Ersatzteile. Der Einsatz von anderen Teilen kann eine Gefahr verursachen oder das Produkt beschädigen.

WARNING

Bringen Sie Plastikteile nie in Kontakt mit Flüssigke iten wie: Benzinbasierte Produkte, Öl, Bremsflüssigkeit, Kraftstoffe und Verdünngsmittel. Diese Mittel greifen Plastikmaterial oder zerstoren es.

WARTUNG UND PFLEGE

MESSERPFLEGE

WARNING

Deutsch (Übersetzung der originalen anleitungen)

WARNING

Entfernen Sie den Akku vor allen Reinigungs-, Wartungs-Einstell- und Reparaturarbeiten.

MESSERWARTUNG

Schmieren Sie das Messer nach jedem Gebrauch.
■ Überprüfen Sie das Messer regelmäßig auf Schaden.
Verwenden Sie nur Original-Ersatzteile.

MESSER SCHMIEREN

Siehe Abb. 7.

Akku entfernen.
Schmieren Sie das Messer nach jedem Gebrauch, so hält es länger. Legen Sie das Gerät auf eine flache Unterlage. Verwenden Sie umweitgerechtes Spezialöl und bringen Sie ein weniger Öl an jeder Stelle wie gezeigt.
■ Optional können Sie das Messer beilänge r en Einsatzen auch während des Betriebs schmieren. Entfernen Sie dazu den Akku und führen Sie den Vorgang durch, erst danach den Akku wieder einsetzen.

HECKENSCHERE SCHMIEREN

Ihr Gerät ist mit wartungsfreien Lager ausgerüstet, aus thisem Grund ist hier keine Wartung erforderlich.

WARNING

Versuchen Sie auf keinen Fall das Gerät in irgendeiner Weise zu modifizieren, umzubauen, fremdes Zubehör oder falsche Ersatzteile einzubauen. Solche Vorgehensweisen konnen zu Verletzungen, Beschädigung und Garantieverlust führen.

WARNING

Prufen Sie Ihr Gerat regelmäßig auf Beschädigungen und festen Sitz der Schrauben um Verletzungen und Schäden zu vermeiden.

REINIGUNG IHRES GERÄTES

WARNING

Entfernen Sie vor allen Arbeiten am Gerät den Akku.

Entfernen Sie den Akku.
■ Reinigen Sie Ihr Gerät mit einem feuchten Tuch oder einem sanften Reinigungsmittel w i e Seifenlauge.
■ Bringen Sie Plastikteile nie in Kontakt mit Flüssigkeiten wie: Benzinbasierte Produkte, Öl, aromatisierte Ole, Bremsflüssigkeit, Kraftstoffe und Verdünnungsmittel. Diese Mittel greifen Plastikmaterial oder zerstoren es.
Feuchtigkeit kann zu Elektroschock führen, trocknen Sie das Gerät vor einem Einsatz sorgfällig mit einem trockenen Tuch.
- Verwenden Sie eine keine Bürste oder einen kleinen Staubsauger mit Bürste, um Schmutz aus den kleinen Luftschlitzen am Akku und am Motorgehäuse zu entfern.
Halten Sie die Luftungsschlitze stets sauber.

AUFBEWAHRUNG

Siehe Abb. 8.

■ Reinigen Sie Ihr Gerät gründlich bevor Sie es verstauen.Lagern Sie es an einem gut belufteten, trockenen und für Kinder unzugänglichen Ort. Halten Sie das Gerät fern von korrosiven Chemikalien und Streusalz.
Installieren Sie immer die Messerschutzhaube. Siehe Abb. 8.
Lagern Sie den Akku bei normaler Raumtemperatur, tiefere oder höhere Temperatures konnen die Lebensdauer mindern.
Lagern Sie den Akku trocken und bei einer Temperatur von weniger als 27^
Lagern Sie nie entladene Akkus, auf jeder Fall vor der Lagerung abkühlen setzen und aufladen.
Akkus verlieren bei der Lagerung ihre Ladung, je hoher die Temperatur um so schneller ist die Entladung. Laden Sie Akkus bei längerer Lagerung monatlich nach, dies erhöht die Lebensdauer und erhält die Leistungsfähigkeit.

Deutsch (Übersetzung der originalen anleitungen)

FEHLERBEHEBUNG

PROBLEM MÖG LÜCHES URSACHE		LösUNG
Motor startet nicht, wenn der Auslöser und der Mikroschalter gedrückt sind.	Akku ist nicht eingerastet.	Zum Einrastenden des Akkupacks sicherstellen, dass die Laschen auf der Oberseite des Akkupacks eingerastet sind.
	Akku ist nicht geladen.	Akkpack gemäß der mit ihrem Modell mitgelieferten Anleitung aufladen.
Motor lauft, aber Messer bewegen sich nicht.	Schneiden beschädigt. Heckenschere nicht benutzen.	Technischen Kundendienst anrufen.
Heckenschere raucht während des Betriebs.	Schneiden beschädigt. Heckenschere nicht benutzen.	Technischen Kundendienst anrufen.
Heckenschere raucht während des Betriebs.	Ablagerungen oder etwas anderes blockieren die Messer.	Entfernen Sie den Akku, entfernen Sie die Ablagerungen von den Messern.

HEGGENSCHAAR UITZETTEN

Zie Afbeelding 3.

a 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

A

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

A

a 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

e 1

（）

1 1 1

Caa

j

Greenworks Werkzeuggarantie für HeimwerkergeräteGreenworks T

GEWÄHRLEISTUNGSFRIST

Alle neuen Greenworks Werkzeuge sind mit einer 2 Jahre Garantie auf Teile und Arbeit ab Kaufdatum ausgestattet. Eine 30 Tage Garantie ist für Maschinen im professionellen Einsatz verfügbar, weil Greenworks Werkzeuge hahntsächlich für den Einsatz durch Heimwerker konstruiert sind.

These Garantie ist nicht übertragbar.

EINSCHRAÄNKUNGEN

These Garantie gilt nur fur defekte Teile/Komponenten unddeckt keine Reparaturen ab aufgrund von:

1. Normaler Abnutzung.
2. Reginewartungen oder Einstellungen.
3. Durch falsche Handhabung/Missbrauch/Fehlanwendung oder Vernachlassigung verursachte Schäden.
4. Überhitzung aufgrund von fehlender Wartung.
5. Schäden aufgrund von durch fehlende Wartung lockeren/gelösten Anschlüssen/Befestigungen.
6. Durch Reinigung mit Wasser verurschte Schäden.
7. Maschinen die nicht von einem autorisierten Greenworks Kundendienst gewartet oder repariert wurden.
8. Maschinen die falsch montiert oder eingestellt wurden.
9. Schaden aufgrund falscher Benutzung der Maschine.
10. Schäden aufgrund von falscher Wintereinlagerung (Hochdruckreiniger).

11. Elemente die als Verschleißsteile betrachtet werden sind normalerweise nicht von dieser Garantie abgedeckt, einschließlich, aber nicht beschrankt auf:

12. Akkus

13. Elektrische Kabel

14. Klingen und Klingeneinheiten
    Bander
    Filter

15. Spannfutter und Werkzeughalter

16. Bestimmte Produkte können Teile wie Motoren, Getriebe von anderen Herstellern enthalten, diese Elemente unterliegen der entsprechenden Herstellergarantie, außer in Fällen wo Greenworks Tools Europe GmbH zustimmt Ansprüche außerhalb der genannten Herstellergarantiefrist zu akzeptieren.

17. Gebrauchte Waren sind nicht von dieser Garantie abgedeckt.
18. Die Montage von Ersatzteilen oder zusätzlichen Teilen die nicht von Greenworks Tools Europe GmbH gefeliefert oder zugelassen sind.

Garantie

Für einen Gewährleistungsanspruch auf ein Produkt unter dieser Garantie ist ein Original-Kaufbeleg erforderlich. Kreditkartenauszüge sind als Kaufbeleg ausreichend. Im Falle eines Garantiefalls sollte der Kunde das Produkt zuerst mit dem Kaufbeleg zu ein Einkaufsord bringen. Die Maschine wird an unsere zentrale Serviceinrichtung gesendet und Dort überprüft. Wenn die Maschine fehlerhaft ist, wird sie repariert und kostenfrei an die Kundenadresse gesendet. Maschinen die für unter 100 € einschiedlich Mahrwertsteuer verkauf werden, werden generell ersetzt.

Wenn die zentrale Serviceeinrichtung feststellt, dass die Maschine nicht ursächlich für den Fehler ist, wird der Kunde informiert, dass er die Kosten der Reparatur zu tragen hat.

Änderungen dieser Garantie sind vorbehalten, um neue Produkte einzubezehien. Eine Kopie der aktuellen Garantie ist verfügbar auf www.greenworkstools.eu.

La politica de garantia de Greenworks Tools para maquinas de bricolage

PERIODO DE GARANTIA

DE EC KONFORMITÄTSERKLÄRUNG

Hersteller: Changzhou Globe Co., Ltd.

Name und Adresse der Person, die autorisiert ist, die technische Dokumentation zusammenzustellen:

Name: Peter Söderström

Adresse: Hjortronvagen 3, 555 93 Jonkoping, Sweden

Hiermit erklären wir, dass das Produkt

Kategorie AKKU-HECKENSCHERE

Model 2200907

Seriennummer siehe Produkt-Typenschild

Baujahr siehe Produkt-Typenschild

■ mit den entsprechenden Bestimmungen der Maschinenrichtlinie (2006/42/EC) übereinstimmt
mit den Bestimmungen der folgenden anderen EC-Richtlinien übereinstimmt EMC Richtlinie (2014/30/EU),

Richtlinie 2000/14/EC über Gerauschemissionen wie durch 2005/88/EC geändert

und Weiterhin erklaren wir, dass
die folgenden (Teile/Bestimmungen aus) europäischen harmonisierten Normen verwendet wurden

EN 60745-1; EN 60745-2-15; EN ISO 3744; ISO 11094; EN 55014-1; EN 55014-2

Gemessener Schalleistungspegel: 98.6 dB(A)

Garantierer Schalleistungspegel: 100 dB(A)

Konformitätsbeurteilungsmethode zu Anhang V/Richtlinie 2000/14/EC

Ort, Datum: Changzhou, 08/11/2017

Unterschrift: Ted Qu Haichao

Direktor Qualitätssicherung

Ted qu
