MANUALE UTENTE 2200907 GREENWORKS

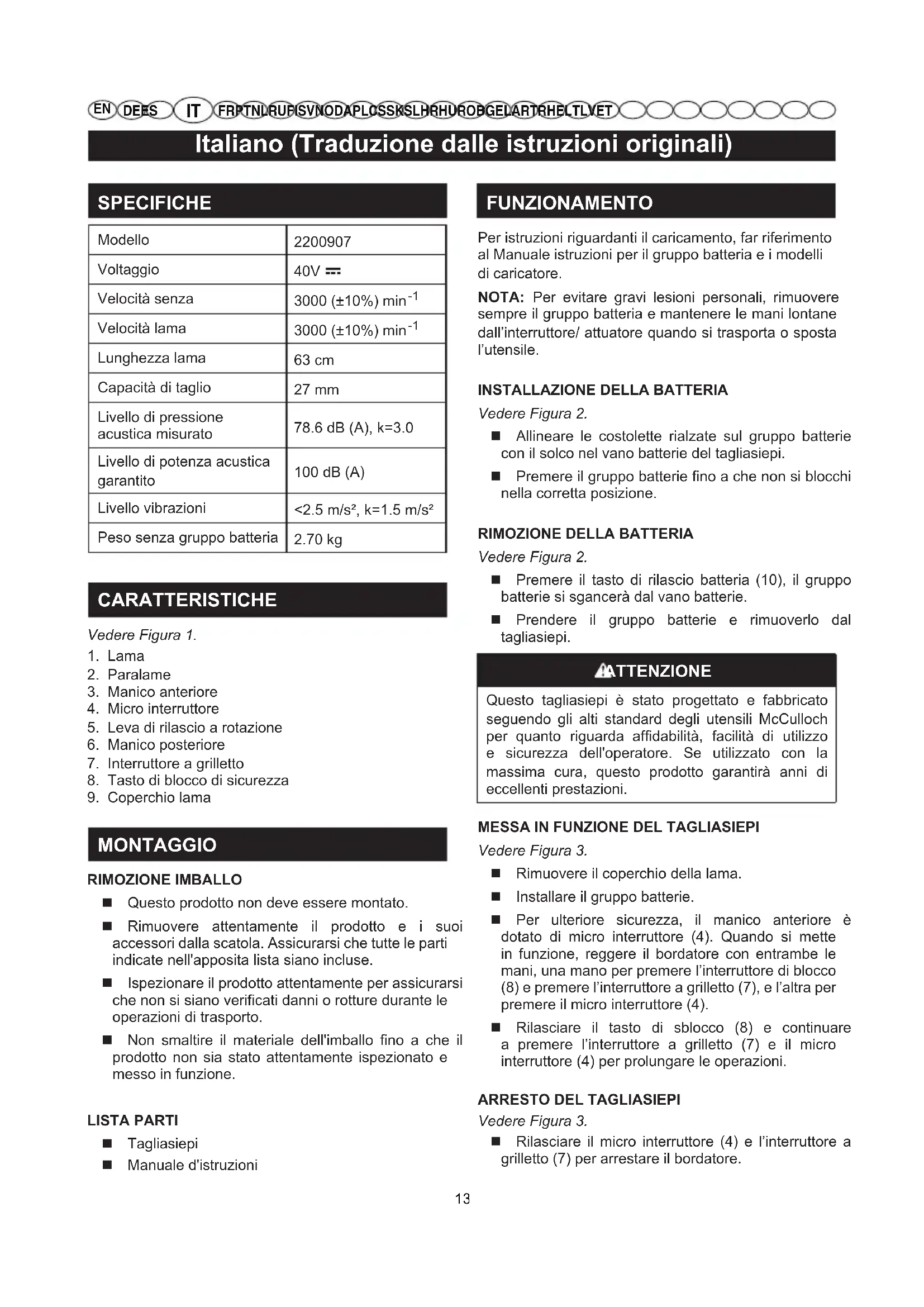

Tagliasiepi senza cavo da 40V MANUALE D’USO 13

MESSERPFLEGE WARNUNG Gli apparecchi a batteria sono sempre pronti a funzionare, in quanto non necessitano di essere collegati ad una presa elettrica. Onde evitare lesioni siche gravi, rimuovere sempre la batteria e prestare particolare attenzione durante la manutenzione o la sostituzione della lama. 6Deutsch (Übersetzung der originalen anleitungen)

Voltaggio 40V Velocità senza 3000 (±10%) min

Velocità lama 3000 (±10%) min

Lunghezza lama 63 cm Capacità di taglio 27 mm Livello di pressione acustica misurato

Livello di potenza acustica garantito 100 dB (A) Livello vibrazioni <2.5 m/s², k=1.5 m/s² Peso senza gruppo batteria

4. Micro interruttore

5. Leva di rilascio a rotazione

6. Manico posteriore

7. Interruttore a grilletto

8. Tasto di blocco di sicurezza

MONTAGGIO RIMOZIONE IMBALLO Questo prodotto non deve essere montato. Rimuovere attentamente il prodotto e i suoi accessori dalla scatola. Assicurarsi che tutte le parti indicate nell'apposita lista siano incluse. Ispezionare il prodotto attentamente per assicurarsi che non si siano verificati danni o rotture durante le operazioni di trasporto. Non smaltire il materiale dell'imballo fino a che il prodotto non sia stato attentamente ispezionato e messo in funzione. LISTA PARTI Tagliasiepi Manuale d'istruzioni FUNZIONAMENTO Per istruzioni riguardanti il caricamento, far riferimento al Manuale istruzioni per il gruppo batteria e i modelli di caricatore. NOTA: Per evitare gravi lesioni personali, rimuovere sempre il gruppo batteria e mantenere le mani lontane dall’interruttore/ attuatore quando si trasporta o sposta l’utensile.

INSTALLAZIONE DELLA BATTERIA

Vedere Figura 2. Allineare le costolette rialzate sul gruppo batterie con il solco nel vano batterie del tagliasiepi. Premere il gruppo batterie fino a che non si blocchi nella corretta posizione.

RIMOZIONE DELLA BATTERIA

Vedere Figura 2. Premere il tasto di rilascio batteria (10), il gruppo batterie si sgancerà dal vano batterie. Prendere il gruppo batterie e rimuoverlo dal tagliasiepi. ATTENZIONE Questo tagliasiepi è stato progettato e fabbricato seguendo gli alti standard degli utensili McCulloch per quanto riguarda afdabilità, facilità di utilizzo e sicurezza dell'operatore. Se utilizzato con la massima cura, questo prodotto garantirà anni di eccellenti prestazioni.

MESSA IN FUNZIONE DEL TAGLIASIEPI

Vedere Figura 3. Rimuovere il coperchio della lama. Installare il gruppo batterie. Per ulteriore sicurezza, il manico anteriore è dotato di micro interruttore (4). Quando si mette in funzione, reggere il bordatore con entrambe le mani, una mano per premere l’interruttore di blocco (8) e premere l’interruttore a grilletto (7), e l’altra per premere il micro interruttore (4). Rilasciare il tasto di sblocco (8) e continuare a premere l’interruttore a grilletto (7) e il micro interruttore (4) per prolungare le operazioni.

ARRESTO DEL TAGLIASIEPI

Vedere Figura 3. Rilasciare il micro interruttore (4) e l’interruttore a grilletto (7) per arrestare il bordatore. 13Italiano (Traduzione dalle istruzioni originali)

DE ES FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ET Al rilascio dell’interruttore (7), il tasto di sblocco (8) si resetterà automaticamente nella posizione di blocco. Rimuovere il gruppo batteria dal tagliasiepi.

UTILIZZARE IL MANICO POSTERIORE RUOTANTE

Vedere Figura 4. Posizionare il decespugliatore su una superficie piatta ed equilibrata. Assicurarsi di aver arrestato il tagliasiepi. Premere la leva di rotazione (5) e iniziare a ruotare il manico posteriore. Rilasciare la leva di rotazione e girare il manico di 45 o 90 gradi verso ogni lato fino a che non scatti al suo posto e la leva non si blocchi. Per girare il manico e riportarlo al centro, premere la leva di rotazione di nuovo, girare leggermente il manico e rilasciare la leva di rotazione continuando a girare il manico fino a che non scatti al suo posto.

CONSIGLI SUL FUNZIONAMENTO

Non forzare l’apparecchio tagliando siepi troppo fitte. La lama potrebbe flettersi e rallentare. Se la lama rallenta, tagliare più lentamente. Non tentare di tagliare steli o rami di una sezione superiore a 15 mm, né materiali troppo grandi per essere tagliati dai denti della lama. Per tagliare i rami molto grandi, utilizzare una sega a mano o un potatore. Se si desidera tagliare una siepe perfettamente orizzontale, utilizzare una corda di riferimento. Decidere innanzitutto l’altezza alla quale si desidera tagliare la siepe. Quindi, tendere lo spago lungo la siepe all’altezza desiderata. Tagliare immediatamente al di sopra della linea guida fornita dalla corda tesa. Vedere Figura 5. Tagliare anche i lati della siepe, in modo che la parte superiore sia più stretta. Vedere Figura 6. In questo modo una parte maggiore della siepe risulterà esposta e il taglio sarà più uniforme. Se i denti della lama si inceppano,arrestare il motore, attendere che la lama si arresti e rimuovere la batteria prima di tentare di estrarre iframmenti incastratisi tra i denti. Indossare guanti quando si tagliano siepi spinose. Quando si tagliano arbusti giovani, compiere con il tagliasiepi un ampio movimento di brandeggio in modo che gli steli penetrino correttamente nelle lame di taglio. Se invece si devono tagliare arbusti più spessi, effettuando un movimento alternato avanti indietro il taglio risulterà più agevole. PERICOLO Se i denti vengono a contatto con una linea o un cavo elettrico, NON TOCCARE LA LAMA!

QUEST’ULTIMA PUÒ INFATTI ELETTRIFICARSI

E RIVELARSI ESTREMAMENTE PERICOLOSA. Tenere il tagliasiepi afferrando l’impugnatura postereiore isolata e posarlo con cautela lontano dalla propria persona. Prima di liberare i denti della lama, interrompere la corrente che alimenta la linea o il cavo sezionato. La mancata osservanza di questa norma potrebbe comportare gravi lesioni siche o la morte. ATTENZIONE Prima di utilizzare l’apparecchio, pulire l’area di taglio. Rimuovere cavi, li elettrici, corde e altri oggetti che potrebbero rimanere impigliati nella lama e provocare gravi lesioni siche. ATTENZIONE Non utilizzare solventi per pulire parti in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall’uso dei solventi disponibili in commercio. Impiegare un panno pulito per rimuovere sporco, olio, grasso, ecc. In caso di sostituzione, utilizzare esclusivamente parti di ricambio originali Greenworks. L’impiego di altri componenti potrebbe rappresentare un pericolo o danneggiare l’apparecchio. ATTENZIONE Gli elementi in plastica non devono mai entrare in contatto con liquido dei freni, benzina, prodotti a base di petrolio, oli penetranti, ecc. Tali prodotti chimici contengono sostanze che possono danneggiare, indebolire o distruggere la plastica.

MANUTENZIONE E RIPARAZIONE

MANUTENZIONE DELLA LAMA DEL TAGLIASIEPI

MANUTENZIONE LAMA ATTENZIONE Gli apparecchi a batteria sono sempre pronti a funzionare, in quanto non necessitano di essere collegati ad una presa elettrica. Onde evitare lesioni siche gravi, rimuovere sempre la batteria e prestare particolare attenzione durante la manutenzione o la sostituzione della lama. 14Italiano (Traduzione dalle istruzioni originali)

FR PT NL RU FI SV NO DA PL CS SK SL HR HU RO BG EL AR TR HE LT LV ET ATTENZIONE Rimuovere la batteria prima di riparare, pulire o rimuovere i componenti dall’apparecchio, per evitare lesioni siche gravi. MANUTENZIONE LAMA Lubrificare la lama dopo ogni utilizzo. Verificare periodicamente il grado di usura e di danneggiamento dei denti. In caso di sostituzione, utilizzare sempre lame sostitutive originali. LUBRIFICAZIONE LAMA Vedere Figura 7. Rimuovere il gruppo batteria dal tagliasiepi. Lubrificare il tagliasiepi prima e dopo ogni impiego, per consentire un migliore utilizzo dell’apparecchio e prolungare la durata della lama. Prima di lubrificare la lama, rimuovere la batteria e posizionare il tagliasiepi su una superficie piana. Applicare un leggero strato d’olio motore lungo il bordo superiore della lama. Può rivelarsi necessario lubrificare il tagliasiepi anche durante operazioni di taglio prolungate. In questo caso, spegnere il tagliasiepi, rimuovere la batteria e lubrificare la lama. Successivamente, è possibile riprendere il lavoro. Non lubrificare mai la lama mentre il tagliasiepi è in funzione.

LUBRIFICAZIONE DEL TAGLIASIEPI

Tutti i cuscinetti di questa unità sono lubrificati a vita con una quantità di lubrificante ad elevato indice di lubrificazione, in condizioni di normale utilizzo. Di conseguenza, non è necessaria alcuna lubrificazione periodica. ATTENZIONE Non modicare l’apparecchio né installare un accessorio non specicamente previsto nel presente manuale. Tali modiche o trasformazioni equivalgono ad un utilizzo non consentito e possono causare situazioni pericolose in grado di provocare gravi lesioni siche. ATTENZIONE Ispezionare regolarmente il tagliasiepi, per assicurarsi che non vi siano componenti rotti o non ssati saldamente. Accertarsi che tutte le viti e gli elementi di ssaggio siano correttamente serrati, in modo da ridurre rischi di infortuni.

PULIZIA DEL TAGLIASIEPI

ATTENZIONE Ispezionare regolarmente il tagliasiepi, per assicurarsi che non vi siano componenti rotti o non ssati saldamente. Accertarsi che tutte le viti e gli elementi di ssaggio siano correttamente serrati, in modo da ridurre rischi di infortuni. Rimuovere il gruppo batteria. Pulire il tagliasiepi con un panno umido imbevuto di detergente neutro. Non utilizzare detergenti aggressivi per pulire la copertura in plastica o l’impugnatura: Potrebbero infatti venire danneggiati da alcuni oli aromatici, quali il pino o il limone, o da solventi come il cherosene. L’umidità può dare luogo a rischi di scosse elettriche. Rimuovere qualsiasi traccia di umidità servendosi di un panno morbido e asciutto. Utilizzare una piccola spazzola o un aspiratore a bassa potenza per pulire le griglie di aerazione del carter della batteria e del carter motore. Mantenere sempre pulite le griglie di aerazione.

RIMESSAGGIO DEL TAGLIASIEPI

Vedere Figura 8. Pulire a fondo il tagliasiepi, prima di riporlo. Riporre il tagliasiepi in un luogo asciutto, ben aerato, lontano dalla portata dei bambini. Non riporlo in prossimità di agenti corrosivi quali i prodotti chimici da giardinaggio o i sali per sciogliere la neve. Applicare sempre il fodero di protezione sulla lama prima di riporre il tagliasiepi. Vedere Figura 8. Riporre e ricaricare la batteria in un luogo fresco. Temperature inferiori o superiori alla normale termperatura ambientale riducono la durata della batteria. Riporre il gruppo batteria in luoghi con temperatura inferiore ai 27°C, e privi di umidità. Non riporre mai una batteria scarica. Dopo l’uso dell’apparecchio, attendere che la batteria si raffreddi e ricaricarla subito completamente. Tutte le batterie, nel tempo, perdono la propria carica. Più alta è la temperatura, più la batteria perde la propria carica. In caso di prolungata inattività dell’apparecchio, procedere alla ricarica della batteria tutti i mesi o ogni due mesi. Questa operazione prolunga la durata della batteria. 15Italiano (Traduzione dalle istruzioni originali)

PROBLEMA CAUSA PROBABILE SOLUZIONE Il motore non si avvia quando l'interruttore a grilletto e l'interruttore micro vengono premuti. La batteria non è sicura. Per assicurare il gruppo batterie, fare in modo che le linguette sulla parte superiore del gruppo batterie scattino al loro posto. La batteria non è carica. Cambiare il gruppo batterie secondo le istruzioni incluse con il proprio modello. Il motore funziona, ma le lame di taglio non si muovono. Tagliasiepi danneggiato. Non utilizzare l'utensile. Rivolgersi al servizio tecnico. Il tagliasiepi emette fumi durante le operazioni. Tagliasiepi danneggiato. Non utilizzare l'utensile. Rivolgersi al servizio tecnico. Il motore ronza, le lame non si muovono. Detriti o altri materiali di scarto stanno danneggiando le lame. Rimuovere la batteria, rimuovere il blocco dei detriti dalle lame. 16Français (Traduction à partir du mode d'emploi d'origine)

RIMOZIONE DELLA BATTERIA

RIMOZIONE DELLA BATTERIA

Tutti gli Utensili Greenworks vengono forniti con una garanzia di 2 anni per le parti e l'eventuale lavoro dalla data originale di acquisto. È disponibile una garanzia di 30 giorni per i dispositivi utilizzati professionalmente dal momento che gli Utensili Greenworks sono progettati principalmente per essere utilizzati da consumatori del mercato fai-da-te. Questa garanzia non è trasferibile. LIMITAZIONI Questa garanzia si applica solo a parti/componenti difettosi e non copre eventuali riparazioni dovute a:

1. Normale usura e consumo.

2. Regolazioni o alterazioni di routine.

3. Danni causati da gestione scorretta/stress/utilizzo scorretto o non

4. Surriscaldamento a causa di mancata manutenzione.

5. Danni dovuti a dispositivi di bloccaggio/ssaggio che si allentano/

scollegano a causa di mancanza di manutenzione.

6. Danni causati da operazioni di pulizia con acqua.

7. Utensili sottoposti a manutenzione o riparati da centri servizi

Utensili Greenworks non autorizzati.

8. Utensili non correttamente montati o regolati.

9. Danni causati da un utilizzo scorretto dell'utensile.

10. Danni causati da un riponimento invernale scorretto (idropulitrici a

11. Elementi considerati come parti consumabili non normalmente

coperte da garanzia, compresi ma non limitati a:

• Mandrini e reggiutensili

12. Alcuni prodotti possono contenere componenti come motori e

trasmissioni prodotte da altre ditte, questi componenti potranno essere soggetti a garanzie delle rispettive ditte produttrici tranne ove la Greenworks Tools Europe GmbH indichi e sia d'accordo a sottoscrivere eventuali richieste che non rientrino nel periodo di garanzia della ditta produttrice di cui sopra.

13. Gli utensili di seconda mano non sono coperti dalla presente

14. Il montaggio di parti di ricambio, di sostituzione o di ulteriori

componenti non forniti o approvati dalla Greenworks Tools Europe GmbH. Garanzia Per presentare una richiesta di garanzia su qualsiasi prodotto è obbligatorio presentare una prova di acquisto dello stesso. Un estratto conto della carta di credito non si qualica come sufciente prova di acquisto. Quando si deve richiedere un intervento di garanzia per la prima volta il consumatore dovrà riportare il prodotto nel luogo di acquisto originale assieme alla prova di acquisto. L'utensile verrà inviato presso un centro servizi clienti centrale e verrà fatto un primo controllo. Se l'utensile è difettoso, dovrà essere riparato e inviato all'indirizzo del consumatore gratuitamente. Gli utensili venduti a meno di €100 euro comprese le tasse di vendita verranno di solito sostituiti. Se il centro servizi clienti rileva che l'utensile non è difettoso a causa di un danno di fabbrica il consumatore dovrà pagare per il costo delle riparazioni. Questa garanzia è soggetta a cambiamenti di tanto in tanto per rispettare le necessità di nuovi prodotti. Una copia della garanzia più recente sarà disponibile presso il sito www.greenworkstools.eu.A política de garantia da Greenworks Tools para máquinas de bricolagem Politique de garantie de Greenworks Tools pour les outils de bricolage PTFR

Ditta produttrice: Changzhou Globe Co., Ltd. Indirizzo: No. 65 Xinggang Rd., Zhonglou Zone, Changzhou, Jiangsu, China Nome e indirizzo della persona autorizzata a compilare il le tecnico: Nome: Peter Söderström Indirizzo: Hjortronvägen 3, 555 93 Jönköping, Sweden Si dichiara con la presente che il prodotto Categoria ........................................................................... TAGLIASIEPI A BATTERIA Modello ........................................................................................................... 2200907 Numero di serie ................................................... Vedere l’etichetta nominale sul prodotto Anno di costruzione ............................................. Vedere l’etichetta nominale sul prodotto è conforme con i provvedimenti rilevanti della Direttiva Macchine (2006/42/EC) è conforme con i provvedimenti delle seguenti direttive EC Direttiva EMC (2014/30/EU), Direttiva sulle emissioni sonore (2000/14/EC modicata dalla 2005/88/EC) Si dichiara inoltre che sono state impiegate le seguenti (parti/clausole degli) standard europei armonizzati EN 60745-1; EN 60745-2-15; EN ISO 3744; ISO 11094; EN 55014-1; EN 55014-2 Livello di potenza acustica misurato 98.6 dB(A) Livello di potenza acustica garantito 100 dB(A) Conformità valutata secondo il metodo indicato nell’Allegato V / Direttiva 2000/14/CE Luogo, data: Changzhou, 08/11/2017 Firma: Ted Qu Haichao Direttore Qualità
