INSTRUKCJA OBSŁUGI TERH 321600 4F EINHELL

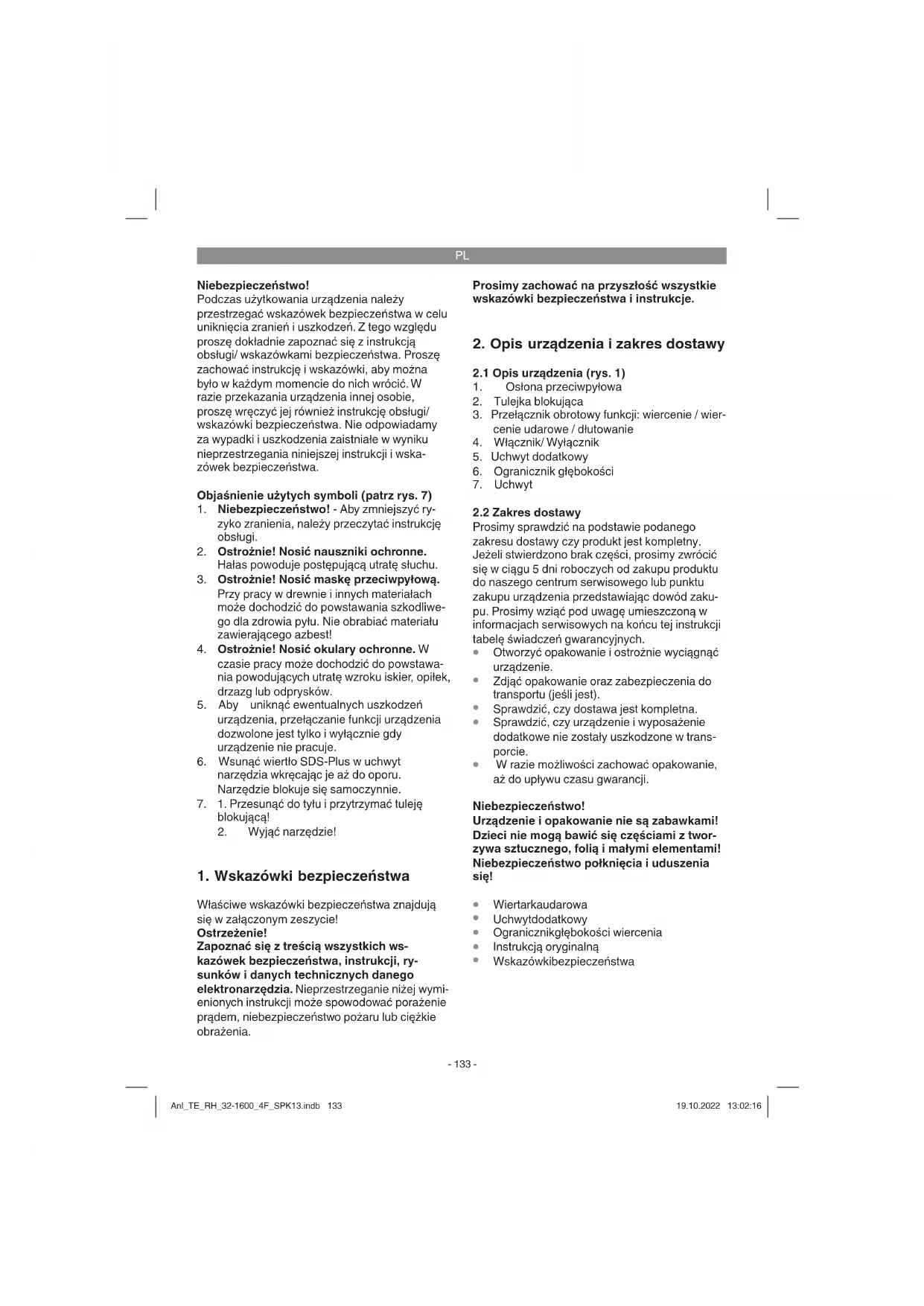

Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wska- zówek bezpieczeństwa. Objaśnienie użytych symboli (patrz rys. 7)

1. Niebezpieczeństwo! - Aby zmniejszyć ry-

zyko zranienia, należy przeczytać instrukcję obsługi.

2. Ostrożnie! Nosić nauszniki ochronne.

Hałas powoduje postępującą utratę słuchu.

3. Ostrożnie! Nosić maskę przeciwpyłową.

Przy pracy w drewnie i innych materiałach może dochodzić do powstawania szkodliwe- go dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest!

4. Ostrożnie! Nosić okulary ochronne. W

czasie pracy może dochodzić do powstawa- nia powodujących utratę wzroku iskier, opiłek, drzazg lub odprysków.

5. Aby uniknąć ewentualnych uszkodzeń

urządzenia, przełączanie funkcji urządzenia dozwolone jest tylko i wyłącznie gdy urządzenie nie pracuje.

6. Wsunąć wiertło SDS-Plus w uchwyt

narzędzia wkręcając je aż do oporu. Narzędzie blokuje się samoczynnie.

7. 1. Przesunąć do tyłu i przytrzymać tuleję

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie! Ostrzeżenie! Zapoznać się z treścią wszystkich ws- kazówek bezpieczeństwa, instrukcji, ry- sunków i danych technicznych danego elektronarzędzia. Nieprzestrzeganie niżej wymi- enionych instrukcji może spowodować porażenie prądem, niebezpieczeństwo pożaru lub ciężkie obrażenia. Prosimy zachować na przyszłość wszystkie wskazówki bezpieczeństwa i instrukcje.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1)

1. Osłona przeciwpyłowa

2. Tulejka blokująca

3. Przełącznik obrotowy funkcji: wiercenie / wier-

cenie udarowe / dłutowanie

4. Włącznik/ Wyłącznik

6. Ogranicznik głębokości

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zaku- pu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.

Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).

Sprawdzić, czy dostawa jest kompletna.

Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w trans- porcie.

W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji. Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z twor- zywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

Ogranicznik głębokości wiercenia

Instrukcją oryginalną

3. Użycie zgodne z przeznaczeniem

Urządzenie przeznaczone jest do wiercenia udarowego w betonie, kamieniu i cegłach oraz do dłutowania przy zastosowaniu odpowiednich wierteł i dłut. Urządzenie używać tylko zgodnie z jego przezna- czeniem. Każde użycie, odbiegające od opisan- ego w niniejszej instrukcji jest niezgodne z przez- naczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent. Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowe- go, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

Napięcie znamionowe: .......220-240 V~ 50/60 Hz Pobór mocy: ............................................ 1600 W Liczba obrotów biegu jałowego: .........0-800 min

Waga: .........................................................5,2 kg Niebezpieczeństwo! Hałas i wibracje Hałas i wibracje zostały zmierzone zgodnie z normą EN 62841. Poziom ciśnienia akustycznego L

............................................3 dB M łot udarowy nie jest przeznaczony do użytku na wolnym powietrzu, zgodnie z artykułem 3 dyrek- tywy 2000/14/EC_2005/88/EC. Nosić nauszniki ochronne. Oddziaływanie hałasu może spowodować utratę słuchu. Wartości całkowite drgań (suma wektorowa 3 kie- runków) mierzone są zgodnie z normą 62841. Wiercenie udarowe w betonie Wartość emisji drgań a h,HD = 16,1 m/s

Dłutowanie Wartość emisji drgań a h,Cheq = 22,8 m/s

Podana wartość emisji drgań została zmierzona według znormalizowanych procedur i może się zmieniać w zależności od sposobu używania elektronarzędzia, w wyjątkowych przypadkach może wykraczać ponad podaną wartość. Podana wartość emisji drgań może zostać zasto- sowana analogicznie do innego elektronarzędzia. Podana wartość emisji drgań być może używana do wstępnego oszacowania negatywnego oddziaływania. Ograniczać powstawanie hałasu i wibracji do minimum!

U żywać wyłącznie urządzeń bez uszkodzeń.

Regularnie czyścić urządzenie.

Dopasować własny sposób pracy do urządzenia.

Nie przeciążać urządzenia.

W razie potrzeby kontrolować urządzenie.

Nie włączać urządzenia, jeśli nie będzie używane.

Nosić rękawice ochronne. Ostrożnie! Pozostałe zagrożenia Ta k że w przypadku, gdy to elektronarzędzie będzie obsługiwane zgodnie z instrukcją, zawsze zachodzi ryzyko powstawania zagrożenia. W zależności od budowy i spo- sobu wykonania tego elektronarzędzia mogą pojawić się następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku nie stosowa-

nia odpowiedniej maski przeciwpyłowej.

2. Uszkodzenia słuchu, w przypadku nie stoso-

wania odpowiednich nauszników ochronnych.

3. Negatywny wpływ na zdrowie, w wyniku

drgań ramion i dłoni, w przypadku, gdy urządzenie jest używane przez dłuższy czas lub w niewłaściwy sposób i bez przeglądów. Anl_TE_RH_32-1600_4F_SPK13.indb 134Anl_TE_RH_32-1600_4F_SPK13.indb 134 19.10.2022 13:02:1619.10.2022 13:02:16PL

5. Przed uruchomieniem

Przed podłączeniem urządzenia należy się upewnić, że dane na tabliczce znamionowej urządzenia są zgodne z danymi zasilania. Ostrzeżenie! Przed rozpoczęciem ustawień na urządzeniu zawsze wyciągać wtyczkę z gniazdka. Za pomocą urządzenia do odszukiwania przewo- dów zbadać czy w miejscu pracy nie ma ukrytych przewodów elektrycznych, gazowych lub instala- cji wodnej.

5.1 Uchwyt dodatkowy (rys. 2- poz. 5)

Ze względów bezpieczeństwa używać młota udarowego tylko z uchwytem dodatkowym. Uchwyt dodatkowy (5) zapewnia dodatkowe trzy- manie urządzenia podczas pracy. Ze względów bezpieczeństwa urządzenie nie może być używane bez uchwytu dodatkowego (5). Uchwyt dodatkowy (5) zamocowany jest na młocie za pomocą zacisku. Obracanie uchwytu w kierunku przeciwnym do ruchu wskazówek zegara (od uchwytu) powoduje odkręcenie zacisku. Obra- canie uchwytu zgodnie z kierunkiem wskazówek zegara powoduje dokręcenie zacisku. Najpierw odkręcić zacisk uchwytu dodatkowego. Następnie można skierować uchwyt dodatkowy (5) na odpowiednią pozycj ę. Teraz dokręcić uchwyt w odwrotnym kierunku , aż uchwyt dodatkowy będzie solidnie osadzony.

5.2 Ogranicznik głębokości (Rys. 3 – poz. 6)

Ogranicznik głębokości (6) zostaje przytrzymany na uchwycie dodatkowym (5) za pomocą śruby unieruchamiającej (a).

Poluzować śrubę unieruchamiającą (a) i włożyć organicznik głębokości (6).

Ustawić ogranicznik głębokości (6) na rów- nym poziomie z wiertłem.

Pociągnąć ogranicznik głębokości (6) o wymaganą głębokość wiercenia.

Ponownie przykręcić śrubę unieruchamiającą (a).

Wiercić otwór, aż ogranicznik głębokości (6) dotknie obrabiany przedmiot.

5.3 Wkładanie narzędzia (rys. 4)

Przed włożeniem wyczyścić narzędzie i lekko nasmarować chwyt narzędzia smarem.

Wolne od kurzu narzędzie obracając wsunąć w uchwyt, aż do oporu. Narzędzie zablokuje się samo.

Poprzez pociągnięcie narzędzia sprawdzić, czy jest zablokowane.

5.4 Wyjmowanie narzędzia (rys. 5)

Pociągnąć do tyłu tulejkę blokującą (2) , zatrzymać i wyjąć narzędzie.

Niebezpieczeństwo! W celu uniknięcia zagrożenia, należy trzymać urządzenie obiema rękami za uchwyty (5/7). W innym przypadku przy przewierceniu prze- wodów może powstać zagrożenie porażenia prądem!

6.1 Włączenie/wyłączenie urządzenia (rys.1)

Uruchomienie: Nacisnąć i przytrzymać w tej pozy- cji wyłącznik (4). Wyłączanie: Zwolnić włącznik (4).

6.2 Przełącznik funkcji: wiercenie / wiercenie

udarowe / dłutowanie (rys. 6)

Wiercenie: nacisnąć przycisk (E) na przełączniku (3) i jednocześnie przekręcić przełącznik (3) w położenie A.

Wiercenie udarowe: nacisnąć przycisk (E) na przełączniku (3) i jednocześnie przekręcić przełącznik (3) w położenie B.

Dłutowanie: nacisnąć przycisk (E) na przełączniku (3) i jednocześnie przekręcić przełącznik (3) w położenie C.

W położeniu C dłuto nie jest zablokowane.

Dłutowanie: nacisnąć przycisk (E) na przełączniku (3) i jednocześnie przekręcić przełącznik (3) w położenie D.

W położeniu D dłuto jest zablokowane. Wskazówka! Do wiercenia udarowego potrzebna jest niewielka siła nacisku. Zbyt duża siła nacisku obciąża nie- potrzebnie silnik. Regularnie sprawdzać wiertło. Tępe wiertła naostrzyć lub wymienić. Anl_TE_RH_32-1600_4F_SPK13.indb 135Anl_TE_RH_32-1600_4F_SPK13.indb 135 19.10.2022 13:02:1619.10.2022 13:02:16PL

7. Wymiana przewodu zasilającego

Niebezpieczeństwo! W razie uszkodzenia przewodu zasilającego, wymienić go na nowy (dostępny u producenta lub w autoryzowanym serwisie).

8. Czyszczenie, konserwacja i

zamawianie części zamiennych Niebezpieczeństwo! Przed rozpoczęciem jakichkolwiek prac związanych z czyszczeniem wyciągnąć wtyczkę z gniazdka.

Urządzenia zabezpieczające, szczeliny powietrza i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym po- wietrzem o niskim ciśnieniu.

Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Wniknięcie wody do urządzenia podwyższa ryzyko porażenia prądem.

8.2 Szczotki węglowe

W razie nadmiernego iskrzenia proszę sprawdzić stan szczotek węglowych przez elektryka. Niebezpieczeństwo! Wymiany szczotek węglowych dokonywać może jedynie elektryk.

We wnętrzu urządzenia nie ma części wymagaj ących konserwacji.

8.4 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

Numer artykułu urządzenia

Numer identyfikacyjny urządzenia

Numer części zamiennej Aktualne ceny artykułów i informacje znajdują się na stronie: www.isc-gmbh.info

9. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie trans- portu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z rożnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna.

Urządzenie i wyposażenie dodatkowe przechowywać w miejscu ciemnym, suchym i wolnym od przemarzania, zabezpieczyć przed dziećmi. Optymalna temperatura przechowywani 5 do 30˚C. Przechowywać urządzenie w oryginal- nym opakowaniu. Anl_TE_RH_32-1600_4F_SPK13.indb 136Anl_TE_RH_32-1600_4F_SPK13.indb 136 19.10.2022 13:02:1719.10.2022 13:02:17PL

Symbol przekreślonego kołowego kontenera na odpady jest symbolem selektywnego zbierania od- padów i oznacza zakaz umieszczania zużytego sprzętu łącznie z innymi odpadami. Symbol ten oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r. Jednocześnie informujemy, że: 1) na terenie RP istnieje system zbierania, w tym zwrotu, zużytego sprzętu – w tym punkty selektywnej zbiórki i/lub lokalne punkty zbiórki, sklepy czy inne punkty sprzedaży sprzętu. Szczegółową informację uzyskasz u swojego sprzedawcy; 2) każde gospodarstwo domowe spełnia istotną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu; 3) do produkcji sprzętu użyto niebezpiecznych: substancji, mieszanin oraz części składowych, które mogą powodować potencjalne, niebezpieczne skutki dla środowiska i zdrowia ludzi, dlatego też konieczne jest prawidłowe użytkowanie sprzętu oraz jego recykling. Należy pamiętać o tym, aby przed oddaniem urządzenia do utylizacji wyjąć z niego akumulatory i ele- menty oświetleniowe (np. żarówkę). Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na- wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy Einhell Germany AG. Zmiany techniczne zastrzeżone

Produkt odpowiada wymogom normy EN 61000-3-11 i jest odbiornikiem objętym specjalnymi warunkami przyłączenia. Oznacza to, iż niedopuszczalne jest podłączanie go do sieci w dowolnie wybranych miejscach.

Przy niekorzystnych warunkach zasilania urządzenie może spowodować przejściowe wahania napięcia.

Urządzenie może być podłączane do sieci jedynie w punktach: a) nie przekraczających maksymalnej, dopuszczalnej impedancji Z sys = 0,25 + j 0,25 lub b) w których wytrzymałość sieci na obciążenie prądem stałym wynosi przynajmniej 100 A na fazę

Użytkownik musi się upewnić w odpowiednim zakładzie energetycznym, iż miejsce, w którym chce on podłączyć urządzenie odpowiada jednemu z wyżej wymienionych wymogów a) lub b). Anl_TE_RH_32-1600_4F_SPK13.indb 137Anl_TE_RH_32-1600_4F_SPK13.indb 137 19.10.2022 13:02:1719.10.2022 13:02:17PL

Informacje serwisowe Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami- ennych i zużywalnych oraz materiałów eksploatacyjnych. Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Kategoria Przykład Części zużywające się* Szczotki węglowe, uchwyt wiertarski Materiał eksploatacyjny/części eksploatacyjne* Wiertło, dłuto Brakujące części

• nie zawsze wchodzą w zakres dostawy! W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.Einhell-Service.com. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe py- tania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed usterką)?

Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu. Anl_TE_RH_32-1600_4F_SPK13.indb 138Anl_TE_RH_32-1600_4F_SPK13.indb 138 19.10.2022 13:02:1719.10.2022 13:02:17PL

Certyfi kat gwarancji Szanowny kliencie, szanowna klientko! Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk- cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem. Jesteśmy również do Państwa dyspozycji pod wskazanym numerem telefonu biura serwisowego. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Warunki gwarancji odnoszą się jedynie do konsumentów, tzn. osób fi zycznych, które nie używają

tego produktu do działalności przemysłowej, rzemieślniczej lub innej działalności gospodarczej. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji, które producent urządzenia oferuje nabywcom nowych urządzeń dodatkowo do przysługującej zgodnie z przepisami prawa rękojmi. Poprzez udzielenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady nowego urządzenia tego producen-

ta wynikające z błędów w produkcji urządzenia lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymiany urządzenia, według decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalności o charakterze gospodarczym, rzemieślniczym bądź profesjonal- nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe- go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia. - szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze- gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia). - uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia.

4. Okres gwarancji wynosi 24 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne

winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na

następującej stronie: www.Einhell-Service.com. Proszę mieć przygotowany rachunek lub inny do- kument zakupu nowego urządzenia. Urządzenia, które przysłane zostały bez dowodu zakupu lub tabliczki znamionowej, nie są objęte świadczeniami gwarancyjnymi, ponieważ nie ma możliwości ich przyporządkowania. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie. Naturalnie istnieje możliwość usunięcia usterek i wad nieobjętych gwarancją b ądź po jej upływie za zw- rotem kosztów. W tym celu prosimy przesłać urządzenia na adres naszego biura serwisowego. W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk- cji obsługi. Anl_TE_RH_32-1600_4F_SPK13.indb 139Anl_TE_RH_32-1600_4F_SPK13.indb 139 19.10.2022 13:02:1719.10.2022 13:02:17TR
