MANUAL DE USUARIO TERH 321600 4F EINHELL

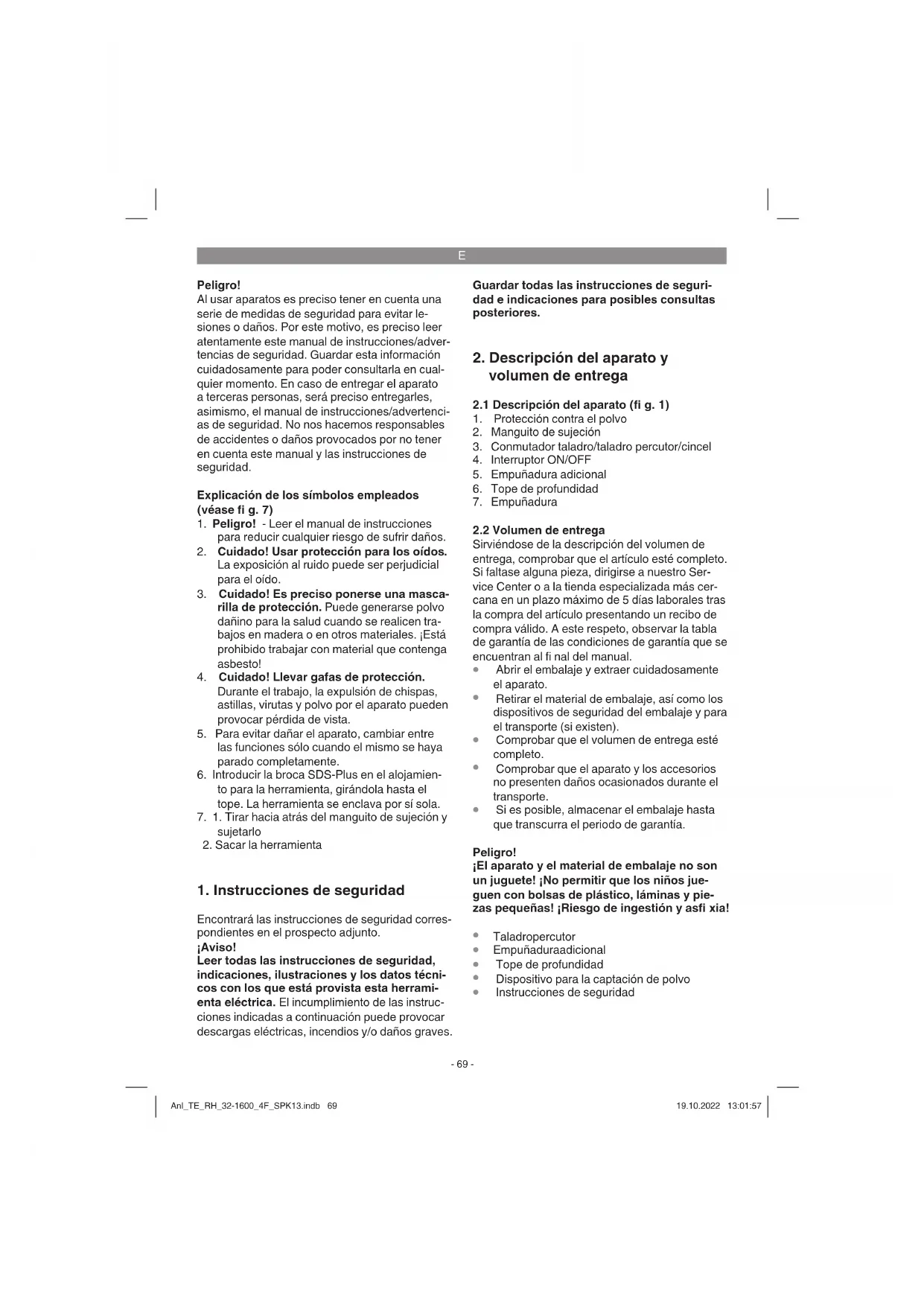

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad. Explicación de los símbolos empleados (véase fi g. 7)

1. Peligro! - Leer el manual de instrucciones

para reducir cualquier riesgo de sufrir daños.

2. Cuidado! Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para el oído.

3. Cuidado! Es preciso ponerse una masca-

rilla de protección. Puede generarse polvo dañino para la salud cuando se realicen tra- bajos en madera o en otros materiales. ¡Está prohibido trabajar con material que contenga asbesto!

4. Cuidado! Llevar gafas de protección.

Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden provocar pérdida de vista.

5. Para evitar dañar el aparato, cambiar entre

las funciones sólo cuando el mismo se haya parado completamente.

6. Introducir la broca SDS-Plus en el alojamien-

to para la herramienta, girándola hasta el tope. La herramienta se enclava por sí sola.

7. 1. Tirar hacia atrás del manguito de sujeción y

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres- pondientes en el prospecto adjunto. ¡Aviso! Leer todas las instrucciones de seguridad, indicaciones, ilustraciones y los datos técni- cos con los que está provista esta herrami- enta eléctrica. El incumplimiento de las instruc- ciones indicadas a continuación puede provocar descargas eléctricas, incendios y/o daños graves. Guardar todas las instrucciones de seguri- dad e indicaciones para posibles consultas posteriores.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1)

1. Protección contra el polvo

5. Empuñadura adicional

6. Tope de profundidad

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Empuñadura adicional

Dispositivo para la captación de polvo

El aparato ha sido diseñado para taladrar por percusión hormigón, roca y ladrillos y para traba- jos de cincelado siempre utilizando la broca o el cincel adecuados. Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares.

4. Características técnicas

Tensión de red: ...................220-240 V~ 50/60 Hz Consumo de energía: .............................. 1600 W Núm. de revoluciones de la marcha en vacío: ....................... 0-800 r.p.m Número de percusiones: .....................4600 r.p.m Potencia de taladro hormigón/piedra (máx.): ........................... 32 mm Clase de protección: ................................... II /

Peso: ..........................................................5,2 kg Peligro! Ruido y vibración Los valores con respecto al ruido y la vibración se determinaron conforme a la norma EN 62841. Nivel de presión acústica L

............................................3 dB El taladro percutor no ha sido diseñado para ser usado en el exterior, según el artículo 3 de la di- rectiva 2000/14/EC_2005/88/EC. Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Los valores totales de vibración (suma de vec- tores en las tres direcciones) se determinaron conforme a la norma EN 62841. Taladrar por percusión en hormigón Valor de emisión de vibraciones a h,HD = 16,1 m/s

Imprecisión K = 1,5 m/s

Cincelar Valor de emisión de vibraciones a h,Cheq = 22,8 m/s

Imprecisión K = 1,5 m/s

El valor de emisión de vibraciones indicado se ha calculado conforme a un método de ensayo normalizado, pudiendo, en algunos casos excep- cionales, variar o superar el valor indicado depen- diendo de las circunstancias en las que se utilice la herramienta eléctrica. El valor de emisión de vibraciones indicado pue- de utilizarse para comparar la herramienta con otras. El valor de emisión de vibraciones indicado tam- bién puede utilizarse para una valoración prelimi- nar de los riesgos. ¡Reducir la emisión de ruido y las vibracio- nes al mínimo!

Emplear sólo aparatos en perfecto estado.

Realizar el mantenimiento del aparato y limpi- arlo con regularidad.

Adaptar el modo de trabajo al aparato.

No sobrecargar el aparato.

En caso necesario dejar que se compruebe el aparato.

Apagar el aparato cuando no se esté utilizan- do.

Llevar guantes. Cuidado! Riesgos residuales Incluso si esta herramienta se utiliza adecua- damente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producir- se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio-

nes de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado. Anl_TE_RH_32-1600_4F_SPK13.indb 70Anl_TE_RH_32-1600_4F_SPK13.indb 70 19.10.2022 13:01:5719.10.2022 13:01:57E

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de que los datos de la placa de identifi cación coinci- dan con los datos de la red eléctrica. Aviso! Desenchufar el aparato antes de realizar ajustes. Antes de comenzar es preciso localizar cables eléctricos, tuberías de agua y de gas que no se encuentren a la vista con un aparato detector adecuado.

5.1 Empuñadura adicional (fi g. 2 – pos. 5)

Por motivos de seguridad, utilizar el taladro percutor únicamente con la empuñadura adicional. La empuñadura adicional (5) sirve para facilitar la sujeción del taladro percutor. Por motivos de seguridad no está permitido utilizar el aparato sin la empuñadura adicional (5). La empuñadura adicional (5) se sujeta al taladro percutor a través de fi jación. Girando la empuña- dura hacia la izquierda (visto desde la empuña- dura) se suelta la fi jación. Girando la empuñadura hacia la derecha se aprieta la fi jación. Soltar primero la fi jación de la empuñadura adi- cional. A continuación se puede colocar la em- puñadura adicional (5) en la posición de trabajo que resulte más cómoda. A continuación, girar la empuñadura adicional en la dirección contraria hasta que quede bien sujeta.

5.2 Tope de profundidad (fi g. 3 – pos. 6)

El tope de profundidad (6) se sujeta con el tornillo de fi jación (a) a la empuñadura adicional (5) me- diante fi jación.

Soltar el tornillo de fijación (a) y colocar el tope de profundidad (6).

Colocar el tope de profundidad (6) al mismo nivel que la broca.

Tirar hacia atrás del tope de profundidad (6) para lograr la profundidad de perforación de- seada.

Volver a apretar el tornillo de fijación (a).

Taladrar el agujero hasta que el tope de pro- fundidad (6) toque la pieza.

Limpiar la herramienta antes de utilizarla y engrasar ligeramente el mango de la herrami- enta con grasa para brocas.

Introducir la herramienta limpia hasta el tope, girándola, en el alojamiento. La herramienta se enclava por sí sola.

Comprobar que la herramienta haya quedado bien sujeta tirando de ella.

5.4 Sacar la herramienta (fi g. 5)

Tirar hacia atrás del manguito de sujeción (2), sujetarlo y sacar la herramienta.

Peligro! Para evitar peligros es preciso sujetar la máquina por las dos empuñaduras (5/7). De lo contrario, la perforación de cables puede pro- vocar descargas eléctricas.

6.1 Conectar/Desconectar (Fig. 1)

Conexión: Pulsar el interruptor de puesta en mar- cha (4) y mantenerlo pulsado. Desconectar: Soltar el interruptor de puesta en marcha (4).

Para taladrar presionar el botón (E) en el in- terruptor giratorio (3) y al mismo tiempo poner el interruptor giratorio (3) en la posición A.

Para taladrar con percusión presionar el botón (E) en el interruptor giratorio (3) y al mismo tiempo poner el interruptor giratorio (3) en la posición B.

Para realizar trabajos de cincelado presionar el botón (E) en el interruptor giratorio (3) y al mismo tiempo poner el interruptor giratorio (3) en la posición C. En la posición C el cincel no está bloqueado.

Para realizar trabajos de cincelado presionar el botón (E) en el interruptor giratorio (3) y al mismo tiempo poner el interruptor giratorio (3) en la posición D. En la posición D el cincel está bloqueado. Advertencia! Para taladrar con percusión basta con ejercer una reducida presión. Una presión demasiado elevada sobrecarga el motor de forma innecesa- ria. Comprobar regularmente las brocas. Afi lar o cambiar las brocas romas. Anl_TE_RH_32-1600_4F_SPK13.indb 71Anl_TE_RH_32-1600_4F_SPK13.indb 71 19.10.2022 13:01:5719.10.2022 13:01:57E

7. Cambio del cable de conexión a

la red eléctrica Peligro! Cuando el cable de conexión a la red de este aparato esté dañado, deberá ser sustituido por otro cable de conexión suministrable a través del fabricante o del servicio de asistencia técnica.

8. Mantenimiento, limpieza y pedido

de piezas de repuesto Peligro! Desenchufar siempre antes de realizar algún tra- bajo de limpieza.

Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.

Se recomienda limpiar el aparato tras cada uso.

Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plá- stico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

8.2 Escobillas de carbón

En caso de formación excesiva de chispas, ponerse en contacto con un electricista espe- cializado para que compruebe las escobillas de carbón. Peligro! Las escobillas de carbón sólo deben ser cambiadas por un electricista.

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

8.4 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecu- ada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original. Anl_TE_RH_32-1600_4F_SPK13.indb 72Anl_TE_RH_32-1600_4F_SPK13.indb 72 19.10.2022 13:01:5819.10.2022 13:01:58E

Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade- cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados. Al desechar el aparato, asegurarse de retirar las baterías y los medios luminosos (por ejemplo, la bom- billa) del aparato. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caciones técnicas

El producto cumple los requisitos de la norma EN 61000-3-11 y debe someterse a condiciones es- peciales de conexión. Es decir, los puntos de conexión no se pueden escoger libremente.

Se pueden producir oscilaciones de tensión en el aparato en caso de que la alimentación de red sea desfavorable.

El producto ha sido concebido para ser usado exclusivamente en puntos de conexión que a) no sobrepasen una impedancia de red máxima admisible 0,25 + j 0,25, o b) posean una capacidad de corriente continua de la red de mínimo 100 A por fase.

El usuario deberá consultar a su empresa de suministro de energía para cerciorarse de que el punto de conexión en el que se desee hacer funcionar el producto cumpla uno de los requisitos mencionados, a) o b). Anl_TE_RH_32-1600_4F_SPK13.indb 73Anl_TE_RH_32-1600_4F_SPK13.indb 73 19.10.2022 13:01:5819.10.2022 13:01:58E

Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Categoría Ejemplo Piezas de desgaste* Escobillas de carbón, portabrocas Material de consumo/Piezas de consumo* Broca, cincel Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De- scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento. Anl_TE_RH_32-1600_4F_SPK13.indb 74Anl_TE_RH_32-1600_4F_SPK13.indb 74 19.10.2022 13:01:5819.10.2022 13:01:58E

Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas

naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno- ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra- dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento. - Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre- carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o infl uencias externa (como, p. ej., daños por caídas). - Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ- cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta- das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en:

www.Einhell-Service.com. Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones. Anl_TE_RH_32-1600_4F_SPK13.indb 75Anl_TE_RH_32-1600_4F_SPK13.indb 75 19.10.2022 13:01:5919.10.2022 13:01:59FIN
