TERH 321600 4F - Bohrmaschine EINHELL - Kostenlose Bedienungsanleitung

Marke	Einhell
Modell	TERH 321600 4F
Produkttyp	Bohrhammer (Schlagbohrmaschine)
Netzspannung	220-240 V ~ 50/60 Hz
Leistungsaufnahme	1600 W
Leerlaufdrehzahl	0-800 U/min
Schlagzahl	4600 Schläge/min
Bohrfähigkeit Beton/Stein (max)	32 mm
Gewicht	5,2 kg
Schutzklasse	II / Doppelte Isolierung
Werkzeugaufnahme	SDS-Plus
Funktionen	Bohren, Schlagbohren, Meißeln (mit oder ohne Meißelarretierung)
Funktionswahlschalter	Drehschalter mit 4 Positionen (Bohren, Schlagbohren, freies Meißeln, arretiertes Meißeln)
Drehzahlregelung	Ja (über Schalter)
Drehrichtung	Nicht angegeben (wahrscheinlich nur rechts, aber die Anleitung erwähnt keinen Drehrichtungsumschalter)
Zusatzhandgriff	Ja, schwenkbar (durch Drehung einstellbar)
Tiefenanschlag	Ja, einstellbar
Schalldruckpegel (LpA)	94 dB(A) (Unsicherheit 3 dB)
Schallleistungspegel (LWA)	105 dB(A) (Unsicherheit 3 dB)
Vibrationen - Bohren in Beton (ah,HD)	16,1 m/s² (Unsicherheit K=1,5 m/s²)
Vibrationen - Meißeln (ah,Ceq)	22,8 m/s² (Unsicherheit K=1,5 m/s²)
Mitgeliefertes Zubehör	Zusatzhandgriff, Tiefenanschlag, Bedienungsanleitung, Sicherheitshinweise
Wartung	Regelmäßig reinigen, Kohlebürsten prüfen, bei Bedarf durch Fachmann ersetzen
Garantie	24 Monate (geltende Bedingungen)
Herstellungsland	Nicht angegeben

Häufig gestellte Fragen - TERH 321600 4F EINHELL

Wie wechselt man den Bohrer am Bohrhammer Einhell TERH 321600 4F?

Um den Bohrer zu wechseln, schieben Sie die Verriegelungshülse (2) nach hinten, halten Sie sie fest und ziehen Sie das Werkzeug heraus. Um einen neuen SDS-Plus-Bohrer einzusetzen, schieben Sie ihn drehend bis zum Anschlag ein; er rastet automatisch ein. Überprüfen Sie die Verriegelung durch Ziehen.

Welche Leistung hat der Bohrhammer Einhell TERH 321600 4F?

Die Leistungsaufnahme beträgt 1600 W, bei einer Netzspannung von 220-240 V ~ 50/60 Hz.

Wie stelle ich die Bohrtiefe ein?

Verwenden Sie den Tiefenanschlag (6). Lösen Sie die Fixierschraube (a) am Zusatzhandgriff, setzen Sie den Anschlag ein und stellen Sie die gewünschte Tiefe ein (z.B. mit dem Bohrer ausrichten und dann die gewünschte Tiefe zurückziehen). Ziehen Sie die Schraube fest. Bohren Sie, bis der Anschlag das Werkstück berührt.

Kann ich den Bohrhammer zum Meißeln verwenden?

Ja, das Gerät verfügt über eine Meißelfunktion. Drehen Sie den Drehschalter (3) in Position C (freies Meißeln) oder D (Meißeln mit Arretierung). Verwenden Sie einen geeigneten Meißel.

Was sind die wichtigen Sicherheitsvorkehrungen?

Tragen Sie stets Gehörschutz, Schutzbrille und Staubmaske. Verwenden Sie den Zusatzhandgriff. Prüfen Sie vor Arbeitsbeginn mit einem Detektor, ob versteckte elektrische Kabel, Gas- oder Wasserleitungen vorhanden sind. Ziehen Sie den Netzstecker vor allen Einstellarbeiten.

Wie reinige ich das Gerät?

Ziehen Sie den Netzstecker. Reinigen Sie die Lüftungsschlitze und das Gehäuse mit einem sauberen Tuch oder Druckluft mit niedrigem Druck. Für eine gründlichere Reinigung verwenden Sie ein feuchtes Tuch mit etwas Seife. Verwenden Sie keine aggressiven Reinigungsmittel. Vermeiden Sie das Eindringen von Wasser in das Innere.

Was tun, wenn der Bohrer blockiert?

Stoppen Sie sofort das Gerät und ziehen Sie den Netzstecker. Überprüfen Sie, ob der Bohrer beschädigt oder falsch eingesetzt ist. Verwenden Sie die Verriegelungshülse, um den Bohrer zu entfernen. Wenn die Blockade anhält, überprüfen Sie das Material oder wenden Sie sich an den Kundendienst.

Was ist die maximale Bohrfähigkeit in Beton?

Die maximale Bohrfähigkeit in Beton und Stein beträgt 32 mm.

Wie pflege ich die Kohlebürsten?

Die Kohlebürsten sollten von einem Fachmann überprüft werden, wenn sie übermäßige Funkenbildung verursachen. Der Austausch darf nur von einem qualifizierten Elektriker durchgeführt werden.

Ist das Gerät für den professionellen Einsatz geeignet?

Nein, laut Anleitung ist das Gerät für den Hausgebrauch und nicht für den professionellen, industriellen oder handwerklichen Einsatz bestimmt. Eine professionelle Nutzung führt zum Verlust der Garantie.

BEDIENUNGSANLEITUNG TERH 321600 4F EINHELL

D Originalbetriebsanleitung Bohrhammer

SLO Originalna navodila za uporabo Vrtalno kladivo

Art.-Nr.: 42.585.08 I.-Nr.: 21011

1

-3-

-4-

D

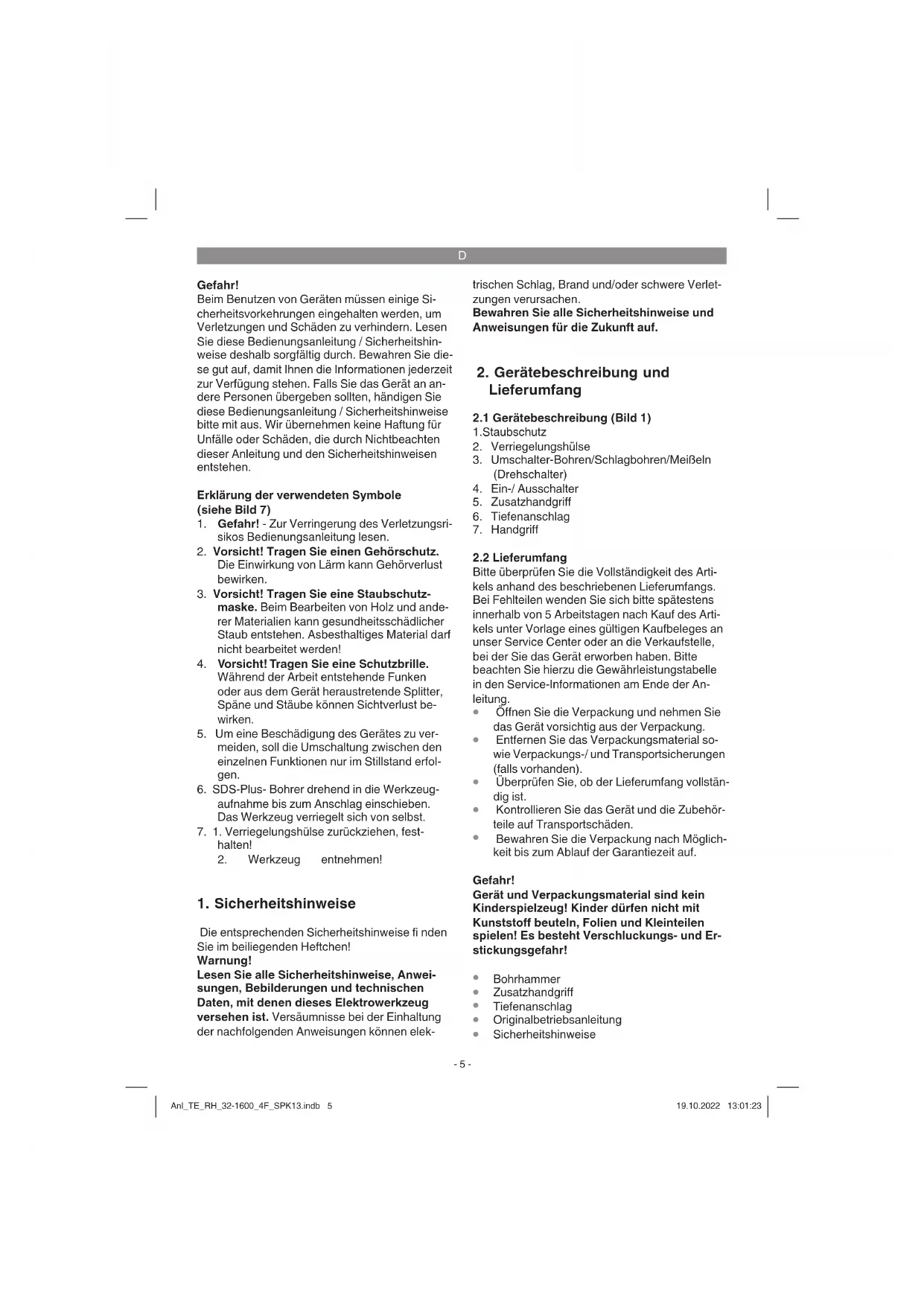

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfällig durch. Bewahren Sie die sie gut auf, damit Ihr den Informationen jederzeit zur Verflügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, handigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

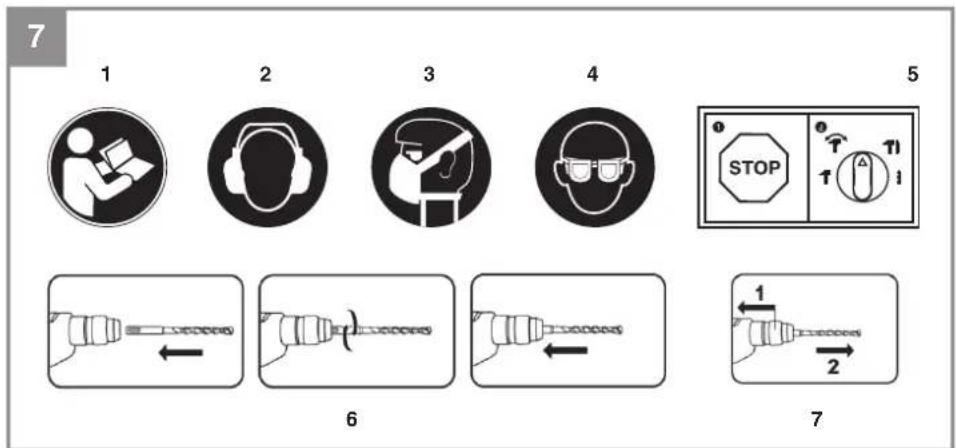

Erklärung der verwendeten Symbole (siehe Bild 7)

1. Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen.
2. Vorsicht! Tragen Sie einen Gehorschutz. Die Einwirkung von Larm kann Gehörverlust bewirken.
3. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material dar nicht bearerbeitet werden!
4. Vorsicht! Tragen Sie eine Schutzbrille. Wahrend der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
5. Um eine Beschädigung des Gerätes zu vermeiden, soll die Umschaltung zwischen den einzelnen Funktionen nur im Stillstand erfolgen.
6. SDS-Plus- Bohrer drehend in die Werkzeugaufnahme bis zum Anschlag einschieben. Das Werkzeug verriegelt sich von selbst.
7. 1. Verriegelungshülse zurückziehen, festhalten!

8. Werkzeug entnehmer!

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen!
Warning!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Gebilderen und technischen Daten, mit denen these Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elek

trischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitseinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

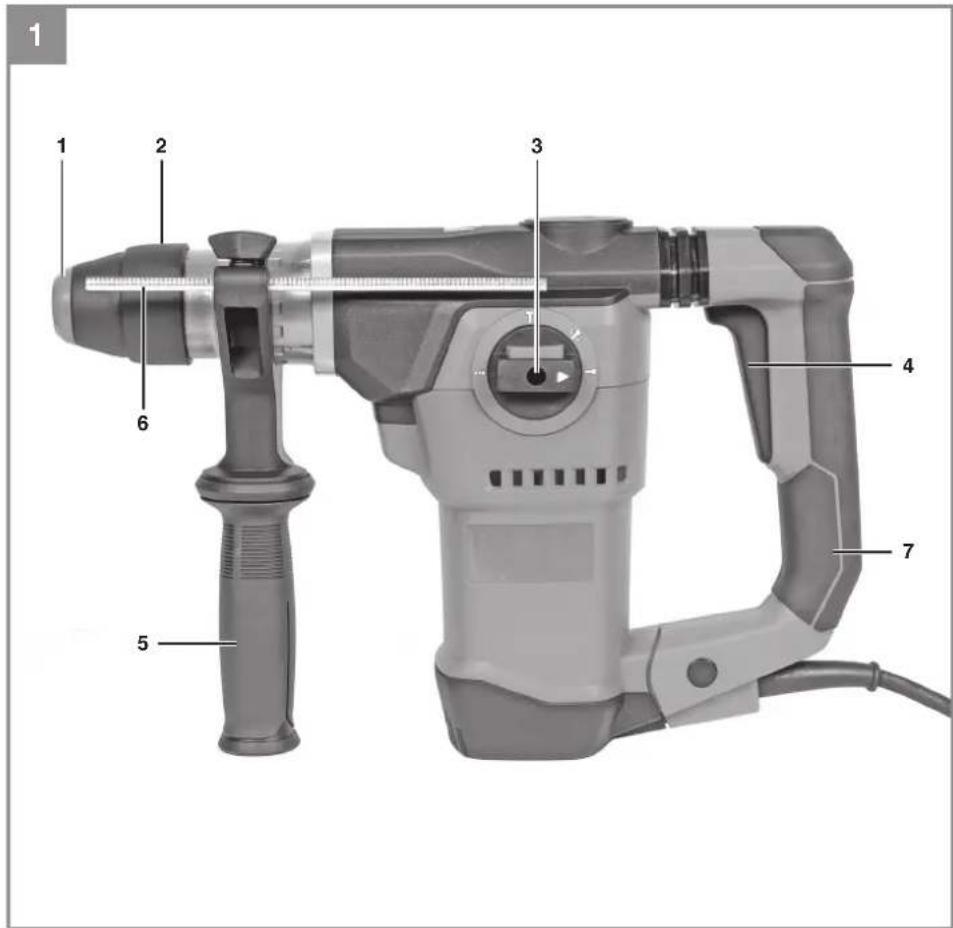

2.1 Gerätebeschreibung (Bild 1)

1.Staubschutz
2. Vertriegelungshülse
3. Umschalter-Bohren/Schlagbohren/MeiBeln (Drehschalter)
4. Ein-/Ausschalter
5. Zusatzhandgriff
6. Tiefenanschlag
7. Handgriff

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Si das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dufen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Bohrhammer
Zusatzhandgriff
Tiefenanschlag
Originalbetriebsanleitung
- Sicherheitshinweise

D

3. Bestimmungsgemäß Verwendung

Das Gerät ist bestimmt zum Hammerbohren in Beton, Gestein und Ziegel und für Meißelarbeiten unter Verwendung des entsprechenden Bohrers oder MeiBels.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Wichtiger Hinweis zum Stromanschluss

Das Gerat unterfällt der Norm EN 61000-3-11, d.h. es ist nicht für den Gebrauch in Wohnbereichen, in denen die Stromversorgung über ein öffentliches Niederspannungs-Versorgungssystem erfolgt, vorgegeben, weil es Dort bei umgünstigen Netzverhältnissen Störungen verursachen kann. (Spannungsschwankungen). In Industriegebieten oder anderen Bereichen, in denen die Stromversorgung nicht über ein öffentliches Niederspannungs-Versorgungssystem erfolgt, kann das Gerat verwendet werden.

Allgemeine Sicherheitsmaßnahmen

Der Benutzer ist verantwortlich, das Gerät gemäß den Angaben des Herstellers fachgerecht zu installieren und zu nuten. Soweit elektron magnetische Störungen festgestellt werden sollenen, liegt es in der Verantwortung des Benutzers.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerbllicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes.

4. Technische Daten

Netzspannung: 220-240 V~50/60 Hz
Leistungsaufnahme: 1600 W
Leerlauf-Drehzahl: 0-800 min¹
Schlagzahl: 4600 min¹
Bohrleistung Beton/Stein (max.): 32 mm
Schutzklasse: II /回
Gewicht: 5,2kg

Gefahr!

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 62841 ermittelt.

$$ \mathrm {S c h a l l d r u c k p e g e l} \quad \mathrm {L} _ {\mathrm {D A}} \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots \dots $$

$$ \text {U n s i c h e r i t} K _ {\mathrm {n A}} \dots 3 \mathrm {d B} $$

$$ \text {S c h a l l e i s t u n g s p e g e l} \mathrm {L} _ {\mathrm {W A}} \dots 1 0 5 \mathrm {d B (A)} $$

$$ \text {U n s i c h e r t h e i} _ {\mathrm {W A}} \dots 3 \mathrm {d B} $$

Der Bohrhammer ist nicht für die Verwendung im Freien, entsprechend Antikel 3 der Richtlinie 2000/14/EC_2005/88/EC vorgesehen.

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841.

Bohrhammern in Beton

Schwingungsemissionswert a_h,HD = 16,1m / s^2 Unsicherheit K = 1,5m / s^2

MeiBeln

Schwingungsemissionswert a_h,Cheq = 22.8 m/s^2 Unsicherheit K = 1.5 m/s^2

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird,ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einsatzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.

D

Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Vorsicht!

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschrittsmäßig bedieten, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges auftenen:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehorschaden, falls kin geeigneter Gehorschutz getragen wird.
3. Gesundheitsschaden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitaum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warning!

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Einsatzstelle nach verdeckt liegenden elektrischen Leitungen, Gas- und Wasserrohren mit einem Leitungssuchgerät untersuchen.

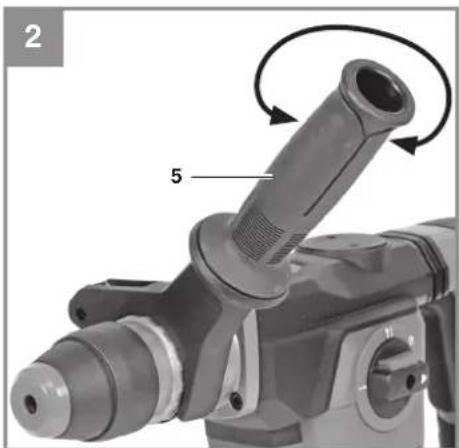

5.1Zusatzgriff (Abb.2-Pos.5)

Bohrhammer aus Sicherheitsgründen nur mit dem Zusammengriff verwenden.

Der Zusatzhandgriff (5) bietet Ihnen während der Benutzung des Bohrhammers zusätzlichen Halt. Das Gerät darf aus Sicherheitsgründen nicht ohne den Zusatzhandgriff (5) verwendet werden. Befestigt wird der Zusatzhandgriff (5) am Bohrhammer durch Klemmung. Drehen des Griff es gegen den Uhrzeigersinn (vom Griff aus gesehen) lost die Klemmung. Drehen des Griff es im Uhrzeigersinnzieht die Klemmung fest. Liesen Sie zuerst die Klemmung des Zusatzhandgriff es. AnschlieBend konnen Sie den Zusatzhandgriff (5) in die fur Sie angenehmste Arbeitsposition schwenken.Jetzt den Zusatzhandgriff in entgegenesgetzter Drehrichtig wie der zudrehen, bis der Zusatzhandgriff fest sitzt.

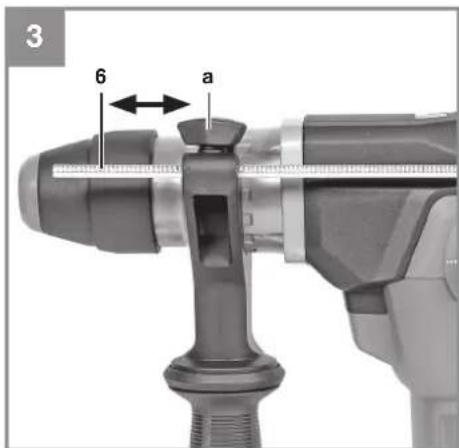

5.2 Tiefenanschlag (Abb. 3 - Pos. 6)

Der Tiefenanschlag (6) wird mit der Feststell-schraube (a) am Zusatzhandgriff (5) durch Klemmung gehalten.

• Losen Sie die Feststellschraube (a) und setzen Sie den Tiefenanschlag (6) ein.
• Bringen Sie den Tiefenanschlag (6) auf gleiche Ebene zum Bohrer.
  Ziehen Sie den Tiefenanschlag (6) um die gewünschte Bohrtiefe zurück.
• Ziehen Sie die Feststelltschraube (a) wieder fest.
  Bohren Sie nun das Loch, bis der Tiefenanschlag (6) das Werkstück berührt.

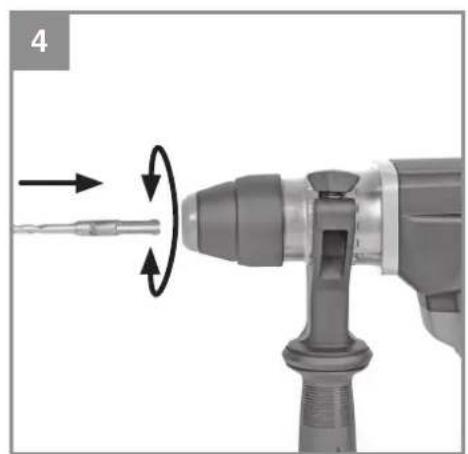

5.3 Werkzeug einsetzen (Abb. 4)

Werkzeug vor dem Einsetzen reinigen und Werkzeug-Schaft mit Bohrerfetticht fetten.
Staubfreies Werkzeug drehend in die Werkzeugaufnahme bis zum Anschlag einschieben. Das Werkzeug verriegelt sich selbst.
- Verriegelung durch Ziehen am Werkzeug prufen.

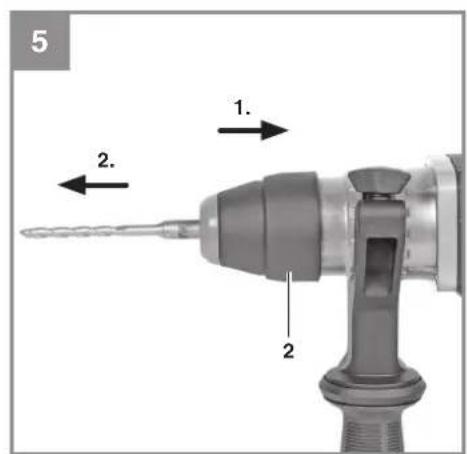

5.4 Werkzeug entnahmen (Abb. 5)

Verriegelungshülse (2) zurückziehen, festhalten und Werkzeug entnahmen.

6. Bedienung

Gefahr!

Um eine Gefährung zu vermeiden, damit die Maschine nur an den beiden Handgriffen (5/7) gehalten werden! Andernfalls kann beim Anbohren von Leitungen elektrischer Schlag drohen!

6.1 Ein-Ausschalten (Abb. 1)

Einschalten: Ein-/Ausschalter (4) drucken und gedrückt halten.

Ausschalten: Ein-/Ausschalter (4) loslassen.

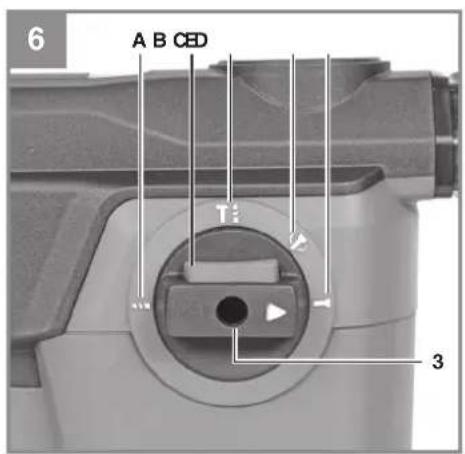

6.2 Umschalter Bohren/Schlagbohren/ MeiBeln (Bild 6)

Zum Bohren den Knopf (E) am Drehschalter (3) drucken und gleichzeitig den Drehschalter (3) in die Schalterstellung A drehen.
Zum Schlagbohren den Knopf (E) am Dreh-schalter (3) drucken und gleichzeitig den Drehschalter (3) in die Schalterstellung B drehen.

-7-

D

• Für MeiBelarbeiten den Knopf (E) am Drehschalter (3) drucken und gleichzeitig den Drehschalter (3) in die Schalterstellung C drehen.
  In der Stellung C ist der MeiBel nicht arretiert.
• Für Meißarbeiten den Knopf (E) am Drehschalter (3) drücken und gleichzeitig den Drehschalter (3) in die Schalterstellung D drehen.
  In der Stellung D ist der Meißel arretiert.

Hinweis!

Zum Hammerbohren besteht Sie nur eine geringe Anpresskraft. Ein zu hoher Anpressdruck belastet unnötg den Motor. Bohrer regelmäßiger prufen. Stumpfen Bohrer nachschleifen oder ersetzen.

7. Austausch der Netzanschlussleitu

Gefahr!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorenbehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Drucklauf bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese konnten die Kunststoffe des Gerätes angereiben. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung让他们 Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen.

Gefahr! Die Kohlebürsten * dürfen nur von einer Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fi nden Sie unter www.Einhell-Service.com

9. Entsorgung und Wiederverwertung

Das Gerät beföndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführten werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstellebekannt ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

Nur fur EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-gerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroffen sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Bitte beachten Sie bei der Entsorgung, dass Akkus und Leuchtmittel (z. B. Glühbirne) dem Gerät ent-nommen werden.

Der Nachdruck oder sonstige Vervielfaltung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

• Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlußbedingungen. Das heisst, dass eine Verwendung anbeliebigen frei wählbaren Anschlusspunkten nicht zulässig ist.
• Das Gerät kann bei umgünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen.
  Das Produkt ist ausschließlich zur Verwendung an Anschlußpunkten vorgesehen, die a) eine maximale zulässige Netzimpedanz Z sys = 0,25 + j 0,25 nicht überschreiben, oder b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.
• Sie müssen als Benutzer sicherenstellen, wenn nötig in Rücksprache mit ihrer Energieversorgungsunternehmen, daß Ihr Anschlußpunkt, an dem Sie das Produkt betreiben möchten, eine der beiden genannten Anforderungen a) oder b) erfüllt.

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen VerschleiB unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beispiel
Verschleibsteile*Kohlebürsten,Bohrfutter
Verbrauchsmaterial/Verbrauchsteile*Bohrer,MeiBel
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defect?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte diese Gerät davon nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.Einhell-Service.com. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmoglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MOGLICHMACHER,

wir haben das Ziel, alles davon zu tun, damit Sie mit Einhell all ihre Projekte möglich machen können. Aus thisem Grund ist Service bei uns geleitet Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und personlichen Ansprechpartners hat es sich der Einhell Service auf die Fahren geschrieben, Sie bei allen Fragen zu ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzmittelverfügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flachendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind weitere unserer verfügbarbaren Services jetzt noch schneller und einfacher für Sie erreichen – rund um die Uhr, sieben Tage die Wonne.

Einhell Service

Eschenstraße 6

94405 Landau an der Isar

Telefon: [phone]

Telefax: 09951-959 1700

E-Mail: [e-mail]

Wir freuen uns auf ihren Besuch unter

GB

Danger!

Optagen effekt: 1600 W

Omdrejningstal, ubelastet: 0-800 min

Slagantal: 4600 min

Kapslingsklasse: II/回

Vaegt: 5,2 kg

Fare!

Stoj og vibration

Stoj- og vibrationstal er beregnet i henhold til EN 62841.

Lydtryksniveau L_oA 94 dB(A)

Usikkerhed K_pA 3 dB

Lydeff ektniveau Iw 105 dB(A)

Usikkerhed K_WA 3 dB

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

Endast for EU-länder

Beskriv den felaktiga Funktionen.

Garantibevis

Basta kund,

4. Technische gegevens

Netspanning: 220-240 V~50/60 Hz

6.1 Evpyonoinanevpyonoin (Eik.1)

Evpyoioi:Piote tov dakontm

evepyooinoic (4) kai kpatnoTe tov nueoEv.

AntevepyoioiOn: AphiTe eAeUeEpo To diaKoTTN (4)

GR

6.2 AiaKoTTnc aAaaync TpuNav/Kpouotiko TpuNav/0iueuon (Eik. 6)

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Landau/Isar, den 11.07.2022

Andreas Weichselgarher/General-Manager

NigelYang/Product-Management

First CE:22

Art-No.:42.585.08

I-No.:21011
