Typ produktu	Płyta indukcyjna
Marka	ELECTROLUX
Model	EIS82453
Moc całkowita	7,35 kW
Zasilanie elektryczne	220-240 V / 400 V 2N, 50 Hz
Liczba stref grzewczych	4
Technologia	Indukcja
Strefy grzewcze (średnice)	Przednia lewa: 125-210 mm, Tylna lewa: 125-210 mm, Przednia środkowa: 125-145 mm, Tylna prawa: 205-240 mm
Moc stref (nominalna)	Przednia lewa: 2300 W, Tylna lewa: 2300 W, Przednia środkowa: 1400 W, Tylna prawa: 2300 W
PowerBoost	Tak (do 3600 W na strefie tylnej prawej)
Główne funkcje	PowerBoost, SenseBoil, Bridge, Hob²Hood, Minutnik, Pauza, Zarządzanie energią

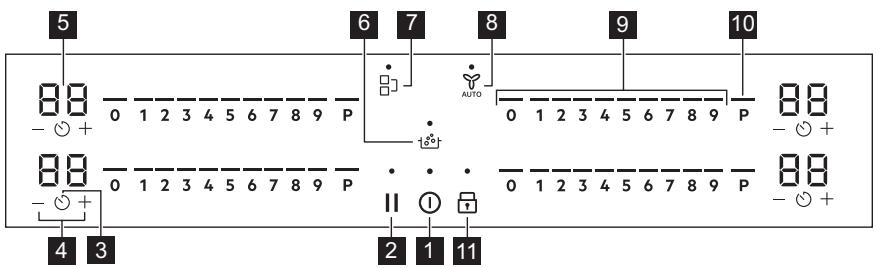

Wyświetlacz	Panel sterowania dotykowy z wyświetlaczem cyfrowym
Zabezpieczenie dziecięce	Tak (urządzenie zabezpieczające przed dziećmi)
Blokada przycisków	Tak
Wykrywanie naczyń	Tak
Automatyczne wyłączenie bezpieczeństwa	Tak
Wskaźnik ciepła resztkowego	Tak (3 poziomy)
Połączenie z okapem (Hob²Hood)	Tak (podczerwień)
Czyszczenie	Powierzchnia ceramiczna, użyć skrobaka i specjalnego środka
Materiał powierzchni	Ceramika szklana
Instalacja	Do zabudowy
Przewód zasilający	H05V2V2-F (90°C min)

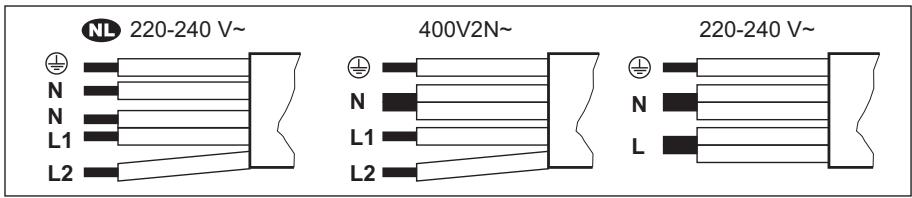

Podłączenie	Jednofazowe lub dwufazowe w zależności od konfiguracji
Klasa efektywności energetycznej	187,7 Wh/kg (według IEC/EN 60350-2)

Często zadawane pytania - EIS82453 ELECTROLUX

Jakie rodzaje garnków stosować na płycie indukcyjnej?

Używaj garnków żeliwnych, emaliowanych, ze stali nierdzewnej lub z wielowarstwowym dnem. Dno musi być płaskie i magnetyczne. Sprawdź magnesem: jeśli się przykleja, garnek jest kompatybilny. Unikaj aluminium, miedzi, szkła lub ceramiki.

Dlaczego moja płyta sama się wyłącza?

Może to być spowodowane automatycznym wyłączeniem bezpieczeństwa, jeśli nie wykryto naczynia lub płyta się przegrzewa. Sprawdź również, czy nie aktywowałeś funkcji Pauza lub czy minutnik nie osiągnął zera. Jeśli problem się powtarza, skonsultuj instrukcję.

Jak włączyć funkcję PowerBoost?

Wybierz strefę grzewczą, a następnie naciśnij przycisk P (PowerBoost). Funkcja zwiększa moc na ograniczony czas (patrz dane techniczne). Aby wyłączyć, zmień poziom gotowania.

Co oznacza wskaźnik 'E' z liczbą?

Kod błędu pojawia się w przypadku awarii. Wyłącz i włącz płytę po 30 sekundach. Jeśli kod się powtarza, odłącz urządzenie i skontaktuj się z serwisem.

Jak czyścić płytę indukcyjną, aby jej nie uszkodzić?

Użyj specjalnego skrobaka do uporczywych zabrudzeń (stopiony plastik, cukier). Do codziennego czyszczenia wystarczy wilgotna ściereczka i nieścierny detergent. Unikaj gąbek metalowych i środków ściernych.

Czy mogę używać płyty indukcyjnej z garnkiem miedzianym?

Nie, miedź nie jest magnetyczna i nie będzie działać na płycie indukcyjnej. Używaj tylko naczyń z ferromagnetycznym dnem.

Jak zablokować płytę, aby zapobiec użyciu przez dzieci?

Włącz zabezpieczenie dziecięce, naciskając i przytrzymując przycisk blokady (symbol kłódki) przez 3 sekundy. Zaświeci się kontrolka. Aby wyłączyć, powtórz czynność.

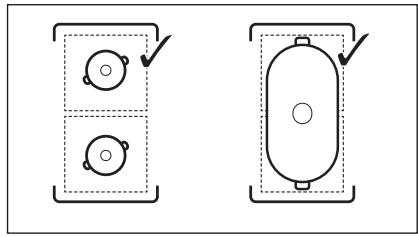

Do czego służy funkcja Bridge?

Funkcja Bridge łączy dwie strefy grzewcze (lewa strona) w jedną dużą strefę, idealną do patelni do ryb lub dużych garnków. Umieść naczynie na środku obu stref i aktywuj przycisk Bridge.

Jak oszczędzać energię za pomocą płyty?

Używaj odpowiednich garnków z płaskim dnem, przykrywaj naczynia i wykorzystuj ciepło resztkowe do dokończenia gotowania. Funkcja Eco timer automatycznie zmniejsza moc, aby oszczędzać energię.

Czy mogę podłączyć płytę do zwykłego gniazdka?

Nie, płyta wymaga podłączenia elektrycznego przez wykwalifikowanego elektryka. Sprawdź moc (7,35 kW) i bezpiecznik. Podłączenie wykonywane jest jednofazowo lub dwufazowo w zależności od instalacji, nigdy przez standardowe gniazdko lub przedłużacz.

INSTRUKCJA OBSŁUGI EIS82453 ELECTROLUX

lub przypadkowo aktywować funkcje płyty grzejnej.

i

11.2 Specyfikacja pola grzejnego

Zona kuhanja	Nominalna snaga (maksimalno pod-ešavanje topline) [W]	PowerBoost [W]	PowerBoost maksimalno tra-janje [min]	Promjer posuda [mm]
Lijeva prednja	2300	3200	10	125 - 210
Lijeva stražnja	2300	3200	10	125 - 210
Srednja prednja	1400	2500	4	125 - 145
Desna stražnja	2300	3600	10	205 - 240

Moc stref grzejnych może się nieznacznie różnić od danych w tabeli. Zmienia się w zależności od materiału i wymiarów naczyń.

Aby uzyskać optymalne wyniki gotowania, używaj naczyń o średnicy nie większej niż podana w tabeli.

12. EFEKTYWNOŚĆ ENERGETYCZNA

12.1 Informacje o produkcie

Identifikacija modela		EIS82453
Vrsta ploče za kuhanje		Ugradbena ploča za kuhanje
Broj zona za kuhanje		4
Toplinska technologija		Indukcjija
Promjer kružnih zona za kuhanje (Ø)	Srednja prednja	14.5 cm
	Desna stražnja	24.0 cm
Duljina (D) i širina (Š) za zone kuhanja koje nisu kružne	Lijeva prednja	D 22.3 cm
		Š 21.8 cm
Duljina (D) i širina (Š) za zone kuhanja koje nisu kružne	Lijeva stražnja	D 22.3 cm
		Š 21.8 cm
Potrošnja energije po zoni kuhanja (EC electric coo-king)	Lijeva prednja	189.1 Wh/kg
	Lijeva stražnja	189.1 Wh/kg
	Srednja prednja	187.5 Wh/kg
	Desna stražnja	185.2 Wh/kg
Potrošnja energije ploče za kuhanje (EC electric hob)		187.7 Wh/kg

IEC / EN 60350-2 - Kuchenne elektryczne urządzenia do gotowania - Część 2: Płyty grzejne - Metody pomiaru efektywności.

Funkcja ta zapewnia większą moc indukcyjnym strefom gotowania. Funkcję tę można aktywować dla indukcyjnej strefy gotowania tylko na krótki czas. Następnie indukcyjna strefa gotowania automatycznie przełącza się z powrotem na najwyższy poziom ogrzewania.

i

Patrz sekcja "Dane techniczne".

Aby aktywować funkcję dla strefy gotowania: dotknij P

Aby wyłączyć funkcję: zmień poziom ogrzewania.

6.6 OptiHeat Control (trzystopniowy wskaźnik ciepła resztkowego)

OSTRZEŻENIE!

/ Wskaźniki Kamér nadal się świecą, istnieje ryzyko poparzenia od pozostałego ciepła.

Strefy gotowania indukcyjnego wytwarzają ciepło niezbędne do procesu gotowania bezpośrednio w dnie naczynia do gotowania. Płyta szklano-ceramiczna nagrzewa się od ciepła wypromieniowanego przez naczynia.

Aby wyłączyć funkcję, naciśnij ponownie

i

Funkcja zostaje dezaktywowana po wyłączeniu płyty.

7.4 Zabezpieczenie przed dziećmi).

Ta funkcja nie pozwala na przypadkowe włączenie płyty.

Aby aktywować funkcję, naciśnij ① Nie ustawiaj żadnych poziomów grzania. Przytrzymaj wciśnięty przez 3 sekundy, aż zaświeci się wskaźnik nad symbolem. Wyłącz płytę, naciskając ①

i

Aby dezaktywować funkcję: dotknij 1. Strefy gotowania działają oddzielnie.

7.6 Hob²Hood

To zaawansowana funkcja łącząca płytę i okap. Płyta i okap mają komunikację na podczerwień. Prędkość wentylatora jest ustawiana automatycznie na podstawie ustawień trybu i temperatury najgorętszego naczynia na płycie. Wentylator można również obsługiwać ręcznie za pomocą płyty.

i

W większości okapów system zdalnego sterowania jest początkowo dezaktywowany. Aktywuj go przed rozpoczęciem korzystania z funkcji. Więcej informacji znajduje się w instrukcji obsługi okapu.

Patrz rozdział „Struktura menu".

Nawet jeśli wyłączysz sygnały dźwiękowe, nadal będą one działać w następujących przypadkach:

dotkniesz ① zakończy się odliczanie czasu; - naciśniesz nieaktywny symbol.

7. FUNKCJE DODATKOWE

7.1 Automatyczne wyłączanie

Funkcja automatycznie wyłącza płytę grzejną, jeśli:

Włączanie funkcji: naciśnij. Wyłączanie funkcji: naciśnij ponownie

i

Jeśli będziesz używać płyty grzejnej z tą funkcją:

Wszystkie okapy kompatybilne z tą funkcją znajdziesz na naszej stronie internetowej dla klientów. Okapy kompatybilne z tą funkcją

okapy "Electrolux" są oznaczone symbolem.

9. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

9.1 Informacje ogólne

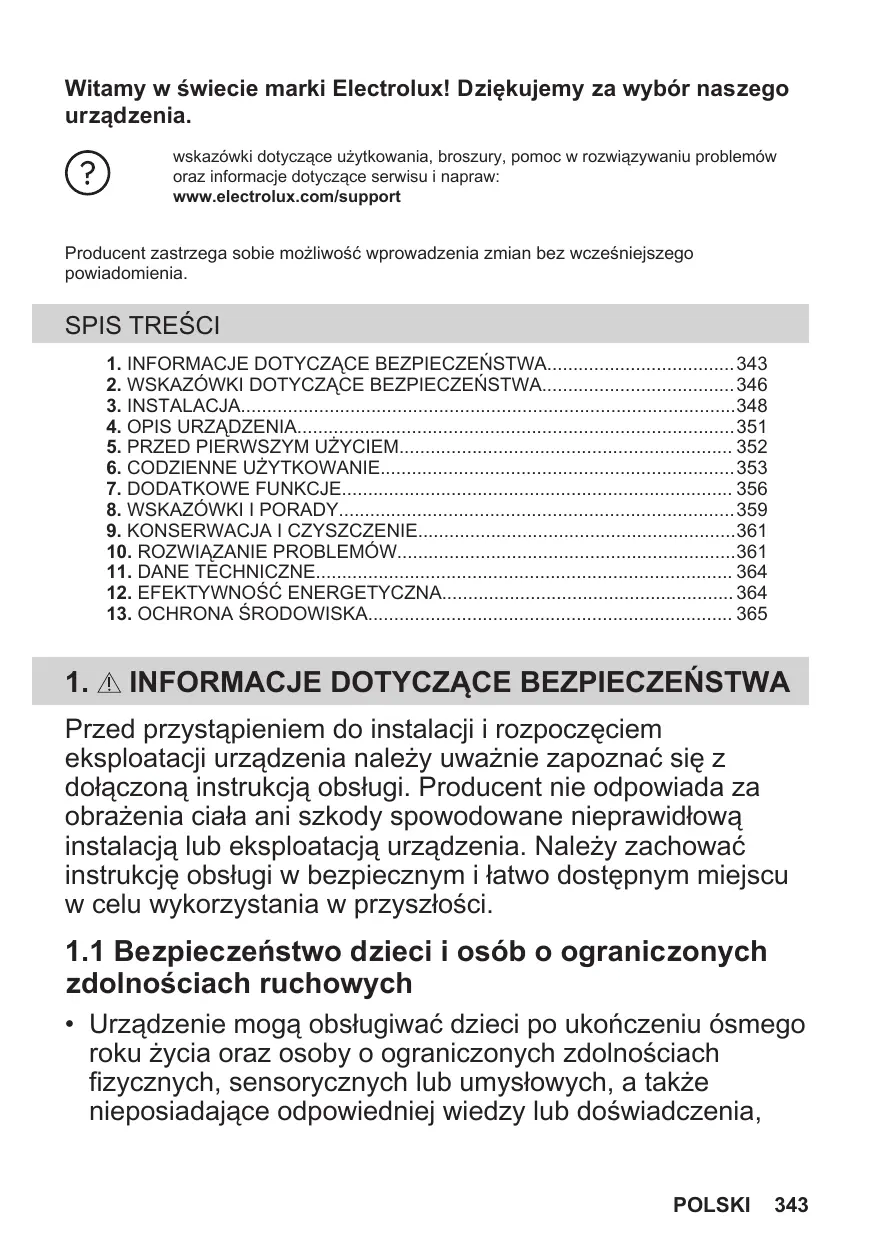

Witamy w świecie marki Electrolux! Dziękujemy za wybór naszego urządzenia.

wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

SPIS TREŚCI

1. 1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA 343 2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA 346
2. 3. INSTALACJA 348
3. 4. OPIS URZĄDZENIA 351 5. PRZED PIERWSZYM UŻYCIEM 352 6. CODZIENNE UŻYTKOWANIE 353 7. DODATKOWE FUNKCJE 356 8. WSKAZÓWKI I PORADY 359
4. 9. KONSERWACJA I CZYSZCZENIE 361
5. 10. ROZWIĄZYWANIE PROBLEMÓW 361 11. DANE TECHNICZNE 364 12. EFEKTYWNOŚĆ ENERGETYCZNA 364 13. OCHRONA ŚRODOWISKA 365

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

• Urządzenia mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia,

jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się do urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Należy dopilnować, aby dzieci nie bawiły się urządzeniem.
• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.
• OSTRZEŻENIE: Podczas działania urządzenia nieosłonięte elementy nagrzewają się do wysokiej temperatury. Dzieci i zwierzęta domowe nie powinny zbliżać się do pracującego lub stygnącego urządzenia.
• Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie.
• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do stosowania w kuchni.
• Urządzenie to przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.
• Urządzenia można używać w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.
• OSTRZEŻENIE: Podczas działania urządzenia nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy zachować ostrożność, aby nie dotknąć elementów grzejnych.
• OSTRZEŻENIE: Pozostawienie bez nadzoru potraw zawierających tłuszcz lub olej na włączonej płycie grzejnej może być przyczyną pożaru.
• Dym wskazuje na przegrzanie. Nigdy nie używać wody do gaszenia pożaru przygotowywanej żywności. Wyłączyć urządzenie i przykryć płomień np. kocem przeciwpożarowym lub pokrywą.
• OSTRZEŻENIE: Urządzenia nie wolno zasilać przez zewnętrzny wyłącznik, np. programator czasowy, ani ze źródła zasilania często wyłączanego przez zakład energetyczny.
• PRZESTROGA: Proces gotowania musi być nadzorowany (nawet funkcje pieczenia automatycznego). Należy zapewnić stały nadzór nad krótkim gotowaniem.
• OSTRZEŻENIE: Zagrożenie pożarem: Nie przechowywać przedmiotów na powierzchni gotowania.
• Na powierzchni płyty grzejnej nie wolno kłaść przedmiotów metalowych, jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać.
• Nie uruchamiać urządzenia przed zainstalowaniem go w zabudowie.
• Do czyszczenia urządzenia nie wolno używać sprężyn czyszczących parą.
• Po zakończeniu gotowania należy wyłączyć pole grzejne za pomocą elementu sterującego. Nie polegać na działaniu układu wykrywania obecności naczyń.
• Jeśli na powierzchni szkła ceramicznego / powierzchni szklanej pojawią się pęknięcia, należy wyłączyć urządzenie i wyjąć wtyczkę zasilającą z gniazda. Jeśli urządzenie podłączono bezpośrednio do skrzynki przyłączowej, należy wyłączyć bezpiecznik, aby odłączyć zasilanie urządzenia. W obu przypadkach należy skontaktować się z autoryzowanym centrum serwisowym.
• Jeśli przewód zasilający uległ uszkodzeniu, należy zlecić jego wymianę producentowi urządzenia, autoryzowanemu centrum serwisowemu lub innej kompetentnej osobie, aby uniknąć niebezpieczeństwa.
• OSTRZEŻENIE: Używać wyłącznie osłon do płyty grzejnej wyprodukowanych przez producenta urządzenia lub

określonych w instrukcji przez producenta urządzenia jako odpowiednich, lub dostarczonych z urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie należy zainstalować i podłączyć wyłącznie przez wykwalifikowaną osobę.

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń lub uszkodzeniem urządzenia.

• Usuń wszystkie elementy opakowania.
• Nie instalować ani nie używać uszkodzonego urządzenia.
• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.
• Zachować minimalne odstępy od innych urządzeń i mebli.
• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pewne obuwie.
• Po przycięciu zabezpieczyć krawędzie szafki przed działaniem wilgoci za pomocą odpowiedniego uszczelniacza.
• Zabezpieczyć spód urządzenia przed dostępem pary i wilgoci.
• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi.
• W dolnej części każdego urządzenia znajdują się wentylatory chłodzące.
• Jeśli urządzenie zainstalowano nad szufladą:
• Nie przechowywać drobnych elementów ani arkuszy papieru, które mogłyby zostać wciągnięte, uszkadzając wentylatory chłodzące lub obniżając wydajność układu chłodzenia.
• Zachować odstęp co najmniej 2 cm między dolną częścią urządzenia a

elementami przechowywanymi w szufladzie.

• Usunąć wszystkie przegrody zamontowane w szafce pod urządzeniem.

2.2 Podłączenia elektryczne

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinny być wykonane przez wykwalifikowanego elektryka. Urządzenie należy uziemić.
• Przed wykonaniem jakiejkolwiek czynności upewnić się, że urządzenie jest odłączone od zasilania.
• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.
• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźny lub nieodpowiedni przewód zasilający lub wtyczka (jeśli dotyczy) mogą być przyczyną przegrzania się styków. Użyć odpowiedniego przewodu zasilającego.
• Nie dopuszczać do splątania przewodu zasilającego.
• Upewnić się, że zainstalowano zabezpieczenie przeciwporażeniowe. Użyć zacisku odciążającego na przewodzie. Podczas podłączania urządzenia do gniazda sieciowego upewnić się, że przewód zasilający lub wtyczka (jeśli dotyczy) nie będzie dotykać rozgrzanych elementów urządzenia lub naczyń.
• Nie stosować rozgałęźników ani przedłużaczy.
• Należy uważać, aby nie uszkodzić wtyczki (jeśli dotyczy) ani przewodu zasilającego. Wymianę uszkodzonego przewodu

zasilającego należy zlecić autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi.

Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przeciwporażeniowe należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi. - Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna. - Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki. - Odłączając urządzenie, nie ciągnąć za przewód zasilający. Należy chwycić za wtyczkę. Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego - wyjmowanych z oprawki), wyłączników różnicowoprądowych oraz styczników. - W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm. - Jeśli na ekranie pojawi się kod E3, należy natychmiast odłączyć płytę grzejną i sprawdzić, czy podłączenie elektryczne i napięcie sieciowe są prawidłowe.

2.3 Sposób użycia

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.

• Nie zmieniać parametrów technicznych urządzenia.
• Przed pierwszym użyciem należy usunąć wszystkie opakowania, etykiety i folię ochronną (jeśli dotyczy).
• Upewnić się, że otwory wentylacyjne są drożne.
• Nie pozostawiać urządzenia bez nadzoru podczas pracy.
• Po każdym użyciu wyłączyć pole grzejne.
• Nie kłaść sztućców ani pokrywek na polach grzejnych. Mogą się one mocno rozgrzać.
• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą.
• Nie używać urządzenia jako powierzchni roboczej ani do przechowywania.
• Jeśli powierzchnia urządzenia jest pęknięta, należy natychmiast odłączyć urządzenie od źródła zasilania. Ma to zapobiec porażeniu prądem elektrycznym. Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać się do indukcyjnych pól grzejnych na odległość mniejszą niż 30 cm.
• Gorący olej może pryskać podczas wkładania do niego żywności.
• Nie używać folii aluminiowej ani innych materiałów między powierzchnią gotowania a naczyniami, chyba że producent urządzenia określił inaczej.
• Należy stosować wyłącznie akcesoria zalecane do tego urządzenia przez producenta.

OSTRZEŻENIE!

Ryzyko pożaru i wybuchu.

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Nie zbliżać płomienia ani rozgrzanych przedmiotów do tłuszczu i oleju podczas gotowania.
• Może dojść do samozapłonu oparów wydzielanych z bardzo gorącego oleju. Zużyty olej z resztkami żywności może zapalić się w niższej temperaturze niż świeży olej.
• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Nie stawiać gorących naczyń na panelu sterowania.
• Nie kłaść gorących pokrywek na szklanej powierzchni płyty grzejnej.
• Nie dopuszczać do wygotowania się potrawy.
• Należy uważać, aby nie dopuścić do upadku przedmiotów lub naczyń na urządzenie. Powierzchnia może ulec uszkodzeniu.
• Nie włączać pól grzejnych z pustym naczyniem lub bez naczynia.
• Naczynia z żeliwa lub z uszkodzonym dnem mogą zarysować powierzchnie szklane/ceramiczne. Należy zawsze podnosić te przedmioty, gdy trzeba je przesunąć na powierzchnię gotowania.

2.4 Pielęgnacja i czyszczenie

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie je czyścić.
• Przed rozpoczęciem czyszczenia urządzenia należy je wyłączyć i zaczekać, aż ostygnie.
• Urządzenia nie wolno czyścić myjką parową ani wodą pod ciśnieniem.
• Urządzenie należy czyścić wilgotną miękką szmatką. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów, chyba że określono inaczej.

2.5 Usługi

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym

centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

2.6 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji tego produktu, należy skontaktować się z lokalnymi władzami.
• Odłączyć urządzenia od źródła zasilania.
• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

3.1 Przed instalacją

Przed przystąpieniem do instalacji płyty grzejnej należy zapisać poniższe informacje umieszczone na tabliczce znamionowej. Tabliczka znamionowa znajduje się w dolnej części płyty grzejnej.

Numer seryjny

3.2 Płyty grzejne do zabudowy

Płyty grzejne do zabudowy wolno używać dopiero po ich zamontowaniu w odpowiednich szafkach lub blatach roboczych spełniających wymogi stosownych norm.

3.3 Przewód zasilający

• Płyta grzejna jest wyposażona w przewód zasilający. W celu wymiany uszkodzonego przewodu należy użyć przewodu zasilającego następującego typu: H05V2V2-F, który wytrzymuje temperaturę co najmniej 90°C. Pojedynczy przewód musi mieć minimalny przekrój zgodnie z poniższą tabelą. Skontaktować się z miejscowym punktem

serwisowym. Przewód zasilający może wymienić wyłącznie wykwalifikowany elektryk.

OSTRZEŻENIE!

Wszystkie połączenia elektryczne musi wykonać wykwalifikowany elektryk.

UWAGA!

Połączenia za pomocą wyczek stykowych są zabronione.

UWAGA!

Nie wiercić ani nie lutować końcówki. Jest to zabronione.

UWAGA!

Nie podłączać przewodu bez tulei przewodu.

Połączenia jednofazowej

1. Zdjąć tulejkę z końcówki z przewodów czarnego, brązowego i niebieskiego.
2. Usunąć część izolacji z końcówki przewodów czarnego, brązowych i niebieskiego.
3. Podłączyć końcówki przewodów czarnego i brązowego.
4. Założyć nową tulejkę na końcówkę wspólnego przewodu (wymagane specjalne narzędzie).
5. Połączyć końcówki dwóch przewodów niebieskich.
6. Założyć nową tulejkę na końcówkę wspólnego przewodu (wymagane specjalne narzędzie).

Połączenia dwufazowej

1. Zdjąć tulejkę z końcówki przewodu niebieskiego.
2. Usunąć część izolacji z końcówek przewodu niebieskiego.
3. Połączyć końcówki dwóch przewodów niebieskich.
4. Założyć nową tulejkę na końcówkę wspólnego przewodu (wymagane specjalne narzędzie).

NL 220 - 240 V~		Połaczenia dwufazowe: 400 V2N~		Połaczenia"Justnofazowe: 220 - 240 V~
5x1,5 mm²		5x1,5 mm² lub 4x2,5 mm²		5x1,5 mm² lub 3x4 mm²
½	Zielony – zóły	½	Zielony – zóły	½	Zielony – zóły
N	Niebieski i niebie-ski	N	Niebieski iNiebie-ski	N	Niebieski iNiebie-ski
L1	Czarny	L1	Czarny	L	Czarny i brazowy
L2	Brażowy	L2	Brażowy

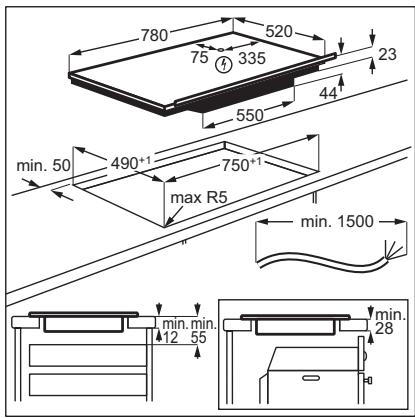

3.4 Montaż

W przypadku montażu płyty grzejnej pod okapem należy zapoznać się z informacjami na temat minimalnej odległości między urządzeniami zawartymi w instrukcji instalacji okapu.

Jeśli urządzenie jest zainstalowane nad szufladą, wentylator płyty grzejnej może spowodować nagrzewanie przedmiotów w szufladzie podczas procesu gotowania.

Znajdź film instruktażowy „Instalacja płyty indukcyjnej Electrolux – instalacja na blacie roboczym", wpisując pełną nazwę pokazaną na poniższym rysunku.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

4.1 Układ powierzchni gotowania

1 Indukcyjne pole grzejne 2 Panel sterowania

Szczegółowe informacje dotyczące wielkości pól grzejnych znajdują się w rozdziale „Dane techniczne".

4.2 Układ panelu sterowania

Urządzenie obsługuje się, dotykając pól czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują użytkownika o włączonych funkcjach.

	Pole czujni-ka	Funkcja	Opis
1	①	Wt. / Wyt.	Wączanie i wymiarcanie urzadzenia.
2	II	Pauza	Wȩczanie i wymiarcanie FUNCJI.
3	◎	Zegar	Aby ustawić FUNCJI.
4	+/-	-	Przedȩzanie lub skracanie czasu.
5	-	Wyświetlacz zegara	Pokazuje.czAS w minutach.
6	®	SenseBoil®	SenseBoil®. Aby automatycznie dostosowej tempera-ture wody tak, aby nie wykipiała po osiąniedciu tempe-ratury wrzeżia.
	Poleczujniki	Funkcja	Opis
7	■1	Bridge	Włarczanie i wylączanie fungcj.
8	AUTO	Hob²Hood	Włarczanie i wylączanie trybu ręcznych fungcj.
9	-	Pasek sterOWANIA	Ustawianie mocy grzania.
10	P	PowerBoost	Włarczanie fungcj.
11	□	Blokada / Blokada uruchomienia	Blokowanie/odblokowanie panelu sterOWANIA.

4.3 Wskaźniki na wyświetlaczu

Wskaźnik	Opis
E + cyfra	Wystapała usterka.
E/ E/ E	OptiHeat Control (3-stopniowy wsaźnek ciepla resztkowej): kontynuacja gotłowania / podtrzymywanie temperatury / ciepto resztkowe.

5. PRZED PIERWSZYM UŻYCIEM

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

5.1 Ograniczenia mocy

Ograniczenia mocy określa całkowita energia elektryczna zużywana przez płytę grzejną w granicach zabezpieczenia instalacji domowej.

Płyta grzejna jest domyślnie ustawiona na najwyższą moc.

Aby zmniejszyć lub zwiększyć moc grzania:

1. Wejść do menu: naciskać i przytrzymać przycisk ① przez 3 sekundy. Następnie naciskać i przytrzymać
2. Naciskać przycisk na przednim zegarze, aż pojawi się P.
3. Naciskać —/+ na przednim zegarze, aby ustawić poziom mocy.
4. Aby wyjść, należy nacisnąć przycisk ①.

Poziom mocy

Patrz Rozdział „Dane techniczne”.

UWAGA!

Należy upewnić się, że wybrana moc nie powoduje przekroczenia wartości prądu znamionowego bezpieczników w instalacji domowej.

UWAGA!

Jeśli moc jest niższa niż lub równa 2000 W, nie używaj funkcji SenseBoil®.

P73-7350W P15—1500W P20—2000W P25—2500W P30—3000W P35—3500W P40—4000W P45—4500W P50—5000W P60—6000W

6. CODZIENNE UŻYTKOWANIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

6.1 Włączanie i wyłączanie

Nacisnąć i przytrzymać przycisk ①, aby włączyć lub wyłączyć płytę grzejną.

6.2 Wykrywanie naczyń

Ta funkcja wskazuje obecność naczynia na płycie grzejnej i wyłącza pola grzejne, jeśli podczas gotowania nie zostanie wykryte żadne naczynie.

Jeśli naczynie zostanie ustawione na polu grzejnym przed wybraniem ustawienia mocy grzania, na panelu sterowania pojawi się wskaźnik powyżej symbolu 0.

Jeśli naczynie zostanie tymczasowo zdjęte z włączonego pola grzejnego i odstawione na bok, wskaźniki nad odpowiednim panelem sterowania zaczną migać. Jeśli w ciągu 120 sekund na włączonym polu grzejnym nie postawi się z powrotem garnka, pole to wyłączy się automatycznie.

Aby wznowić gotowanie, należy pamiętać, aby postawić naczynie z powrotem na polach grzejnych we wskazanym czasie.

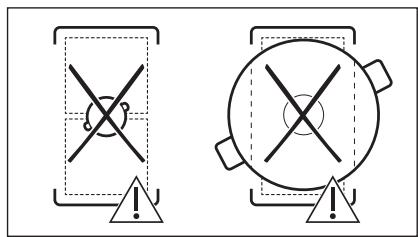

6.3 Używanie pola grzejnego

Naczynia należy stawiać na środku pola grzejnego. Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń.

Gdy używa się funkcji Bridge, można stosować duże naczynia ustawione jednocześnie na dwóch polach grzejnych. Naczynie musi zakrywać środki obu pól grzejnych, ale nie może wystawać poza oznaczenia obszaru pola grzejnego. Jeśli naczynie będzie stać między dwoma środkami, funkcja Bridge nie włączy się.

6.4 Ustawienie mocy grzania

1. Nacisnąć zadane ustawienie mocy grzania na pasku regulacji. Wskaźniki nad panelem regulacji są wyświetlane do wybranego poziomu mocy grzania.
2. Aby wyłączyć pole grzejne, należy nacisnąć 0.

6.5 PowerBoost

Funkcja ta zapewnia indukcyjnym polom grzejnym dodatkową moc. Funkcję tę można włączyć dla indukcyjnego pola grzejnego tylko przez ograniczony czas. Po upływie tego czasu indukcyjne pole grzejne automatycznie przełącza się na maksymalną moc grzania.

i

Patrz Rozdział „Dane techniczne”.

Aby włączyć funkcję dla pola grzejnego: dotknąć P.

Aby wyłączyć funkcję: zmienić ustawienie mocy grzania.

6.6 OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego)

OSTRZEŻENIE!

三 / 三 / 二 Dopóki wskaźnik jest widoczny, istnieje ryzyko poparzenia ciepłem resztkowym.

Indukcyjne pola grzejne wytwarzają ciepło potrzebne do gotowania potraw bezpośrednio w dnie naczyń. Ciepło to naczynia podgrzewa płytę ceramiczną.

Wskaźniki te pojawiają się, gdy pole grzejne jest gorące. Pokazują one ciepło resztkowe aktualnie używanych pól grzejnych:

• dalsze gotowanie,
• podtrzymywanie temp.
• ciepło resztkowe.

Może również pojawić się wskaźnik:

dla sąsiadujących pól grzejnych, nawet jeśli nie są używane, - gdy gorące naczynie zostanie umieszczone na zimnym polu grzejnym, gdy płyta grzejna jest wyłączona, ale pole grzejne jest nadal gorące.

Wskaźnik zniknie po ostygnięciu pola grzejnego.

6.7 Opcje timera

Wyłącznik czasowy

Funkcja ta służy do określenia czasu pracy pola grzejnego podczas danego cyklu gotowania.

Ustaw moc grzania dla wybranego pola grzejnego, a następnie ustaw funkcję.

1. Naciskając przycisk, na wyświetlaczu timera pojawi się 00.
2. Nacisnąć przycisk + lub —, aby ustawić czas (00-99 minut).
3. Nacisnąć przycisk, aby uruchomić timer lub odczekać 3 sekundy. Zegar zaczyna odliczać czas.

Aby zmienić czas: wybrać pole grzejne za pomocą i nacisnąć przycisk + lub -

Aby wyłączyć funkcję: wybierz pole grzejne za pomocą i naciśnij przycisk —.

Pozostały czas powróci do wartości 00.

Zegar kończy odliczanie czasu. Rozlega się sygnał dźwiękowy i miga wskazanie 00. Pole grzejne wyłączy się. Nacisnąć dowolny symbol, aby wyłączyć sygnał i zatrzymać miganie.

Minutnik

Funkcji tej można używać, gdy płyta grzejna jest włączona, ale nie pracują pola grzejne. Ustawienie mocy grzania pokazuje 00.

1. Nacisnąć
2. Nacisnąć + lub -, aby ustawić czas. Zegar kończy odliczanie czasu. Rozlega się sygnał dźwiękowy i miga wskazanie 00.

Nacisnąć dowolny symbol, aby wyłączyć sygnał i zatrzymać miganie.

Aby wyłączyć funkcję: nacisnąć i —. Pozostały czas powróci do wartości 00.

6.8 Zarządzanie energią

Jeśli włączonych jest kilka pól grzejnych, a pobór mocy przekracza ograniczenia zasilania, funkcja ta dzieli dostępną moc pomiędzy wszystkie pola grzejne. Płyta grzejna steruje ustawieniami mocy grzania, aby chronić bezpieczniki instalacji domowej.

• Jeśli płyta grzejna osiągnie maksymalną dostępną moc (patrz tabliczka znamionowa), moc pól grzejnych zostanie automatycznie zmniejszona.
• Ustawienie mocy grzania wybranego pola grzejnego jest zawsze priorytetem. Pozostała moc zostanie podzielona pomiędzy pozostałe pola grzejne zgodnie z kolejnością wyboru. W strefach grzejnych o zmniejszonej mocy pasek sterowania miga i pokazuje maksymalne możliwe ustawienie grzania.
• Odczekać, aż wyświetlacz przestanie migać lub zmniejszyć moc grzania

ostatnio wybranego pola grzejnego. Pola grzejne będą kontynuować pracę przy zmniejszonej mocy grzania. W razie potrzeby zmienić ustawienia mocy grzania pól grzejnych ręcznie.

6.9 SenseBoil®

Funkcja automatycznie reguluje temperaturę wody, tak aby po osiągnięciu punktu wrzenia nie wykipiała.

i

Jeśli w wybranym polu grzejnym pozostało ciepło resztkowe ( / ), urządzenie wyemituje sygnał dźwiękowy i funkcja ta nie uruchomi się. Funkcja ta nie działa z naczyniami nieprzywierającymi.

UWAGA!

Nie używać tej funkcji z pustymi naczyniami. Nie pozostawiać płyty grzejnej bez nadzoru podczas działania tej funkcji.

1. Umieścić naczynia wypełnione 1-5 l zimną wodą na dostępnych polach grzejnych, dla których ma zostać uruchomiona ta funkcja. Po umieszczeniu jednego naczynia na tylko jednym polu grzejnym funkcja uruchomi się automatycznie.
2. Dotknąć ①, aby włączyć płytę grzejną.
3. Dotknąć L°O , aby włączyć funkcję. Migający symbol ponad P będzie wskazywał pola grzejne, na których można teraz użyć funkcji.
4. Dotknąć dowolnego pola na suwaku wybranego pola grzejnego. Nastąpi uruchomienie funkcji. Po uruchomieniu funkcji pojawią się wskaźniki nad suwakiem i zacznie działać animacja.

Jeśli w ciągu 5 sekund na żadnym polu grzejnym nie zostanie umieszczone jakieś naczynie, funkcja wyłączy się automatycznie.

Po osiągnięciu przez nią temperatury wrzenia płyta grzejna wyemituje sygnał dźwiękowy i ustawienie mocy grzania automatycznie zmieni domyślną wartość Wolnego gotowania.

Aby wyłączyć funkcję przy osiągnięciu temperatury wrzenia, należy dotknąć lub 0.

Aby wyłączyć funkcję po osiągnięciu temperatury wrzenia, należy dotknąć suwak i ręcznie dostosować moc grzania.

Po wybraniu Pauza lub zdjęciu naczynia funkcja wyłączy się.

Jeśli ustawiono Wyłącznik czasowy na jednym z pól grzejnych i upłynie ustawiony czas przy osiągnięciu temperatury wrzenia, funkcja wyłączy się automatycznie.

Wskazówki i porady:

• Funkcja ta najlepiej nadaje się do gotowania wody i gotowania ziemniaków.
• Funkcja nie będzie działać prawidłowo, gdy korzysta się z czajnika lub kawiarki.
• Napełnić naczynie między połową a trzema czwartymi pojemności zimną wodą, tak aby jej poziom znajdował się 4 cm poniżej górnej krawędzi. Użyć od 1 l do 5 l wody. Łączny ciężar wody (lub wody i ziemniaków) powinien mieścić się w zakresie od 1 do 5 kg.

• Aby uzyskać najlepsze efekty, należy gotować tylko całe, nieobrane, średniej wielkości ziemniaki. Nie układać ziemniaków w naczyniu zbyt ściśle. Podczas fazy nagrzewania należy unikać energicznego mieszania w innych naczyniach i równoczesnych procesów gotowania (takich jak smażenie lub gotowanie) na innych polach grzejnych. Podczas działania tej funkcji należy unikać powodowania nadmiernych drgań

zewnętrznych (np. od użycia blendera lub telefonu komórkowego położonego obok płyty grzejnej).

• W zależności od rodzaju produktu i naczyń można dostosować moc grzania po osiągnięciu temperatury wrzenia.
• Sól dodawać dopiero po osiągnięciu temperatury wrzenia. Używać pokrywki, aby oszczędzać energię.

6.10 Struktura menu

W tabeli przedstawiono podstawową strukturę menu.

Ustawienia użytkownika

Sym-bol	Ustawienie	Możliwe opcie
b	Dźwięk	Wł. / Wyl. (-)
P	Ograniczenia mocy	15 - 73
H	Tryb okapu	0 - 6
E	Historia alarmów/bȩdów	Lista ostatnich alar-mów/bȩdów.

Aby wprowadzić ustawienia użytkownika, należy naciskać i przytrzymać ① przez 3

sekundy. Następnie naciskać i przytrzymać przycisk Ustawienia pojawia się na timerze lewych pól grzejnych.

Poruszanie się po menu: menu składa się z symboli ustawień i wartości. Symbol pojawia się na tylnym timerze, natomiast wartość zostanie wyświetlona na przednim. Aby przechodzić między ustawieniami, należy naciskać przycisk na przednim timerze.

Aby zmienić wartość ustawienia, nacisnąć + lub — na przednim timerze.

Aby wyjść z menu: nacisnąć ①.

OffSound Control

Dźwięki można włączać/wyłączać w Menu > Ustawienia użytkownika.

i

Patrz, Struktura menu".

Gdy dźwięki są wyłączone, dźwięk jest nadal słyszalny, gdy:

• po dotknięciu ①; timer znika, naciśnięto symbol Nieaktywny.

7. DODATKOWE FUNKCJE

7.1 Samoczynne wyłączanie

Funkcja wyłącza płytę grzejną automatycznie, gdy:

• wszystkie pola grzejne są wyłączone,
• po włączeniu płyty grzejnej nie ustawiono żadnej mocy grzania ani biegu wentylatora,
• panel sterowania został zalany lub przez ponad 10 sekund znajduje się na nim przedmiot (naczynie, ściereczka itp.). Rozlegnie się sygnał dźwiękowy i płyta grzejna wyłączy się. Zdejmij przedmiot lub wyczyść panel sterowania.
• płyta grzejna nagrzała się zbyt mocno (np. gdy wygotowała się zawartość garnka). Przed ponownym użyciem płyty grzejnej odczekaj, aż pole grzejne ostygnie.
• nie można wyłączyć pola grzejnego lub zmienić ustawień mocy grzania. Po pewnym czasie płyta grzejna wyłącza się. Zależność między ustawieniem mocy grzania a czasem, po którym urządzenie wyłączy się:

Ustawienie mocy grzania	Płyta grzejna wymi岁以下 po
1 - 2	6 godz.
3 - 4	5 godz.
5	4 godz.
6 - 9	1,5 godziny

7.2 Pauza

Ta funkcja przestawia wszystkie włączone pola grzejne na niższe ustawienie mocy grzania.

Gdy funkcja jest włączona, można używać symboli ① i II. Wszystkie pozostałe symbole na panelach sterowania są zablokowane.

Funkcja nie blokuje funkcji zegara.

1. Aby włączyć funkcję: naciśnij II.

Moc grzania zostanie zmniejszona do wartości 1.

1. Aby wyłączyć funkcję: nacisnąć przycisk.

Włączy się poprzednie ustawienie mocy grzania.

7.3 Blokada

Podczas pracy płyty grzejnej można zablokować panel sterowania. Zapobiega to przypadkowej zmianie ustawienia.

Najpierw należy ustawić moc grzania.

Aby włączyć funkcję: nacisnąć przycisk.

Aby wyłączyć funkcję: nacisnąć przycisk ponownie.

i

Funkcja ta wyłącza się przy wyłączaniu płyty grzejnej.

7.4 Blokada uruchomienia

Funkcja ta zapobiega przypadkowemu włączeniu płyty grzejnej.

Aby włączyć funkcję: nacisnąć ①. Nie wprowadzać żadnego ustawienia mocy grzania. Nacisnąć i przytrzymać przycisk ② przez 3 sekundy, aż nad symbolem pojawi się wskaźnik. Wyłączyć płytę grzejną.

i

Po wyłączeniu płyty grzejnej funkcja pozostanie aktywna. Wskaźnik powyżej

jest włączony.

Aby wyłączyć funkcję: nacisnąć ①. Nie wprowadzać żadnego ustawienia mocy

grzania. Nacisnąć i przytrzymać przycisk przez 3 sekundy, aż nad symbolem zniknie wskaźnik. Wyłączyć płytę grzejną za pomocą ①.

Gotowanie z włączoną funkcją: nacisnąć przycisk ①, a następnie nacisnąć i przytrzymać przez 3 sekundy, aż zniknie wskaźnik nad symbolem. Można obsługiwać płytę grzejną. Po włączeniu i wyłączeniu płyty grzejnej za pomocą ① funkcja zostanie ponownie uruchomiona.

7.5 Bridge

Funkcja działa, gdy naczynie zakrywa środki obu pól grzejnych. Więcej informacji na temat prawidłowego umieszczania naczyń można znaleźć w części „Korzystanie z pól grzejnych”. Funkcja nie działa podczas pracy z SenseBoil®.

Funkcja ta łączy dwa pola grzejne po lewej stronie, by działały jak jedno.

Najpierw należy ustawić moc grzania jednego z pól grzejnych po lewej stronie.

Aby włączyć funkcję: dotknąć [1]. Aby ustawić lub zmienić poziom mocy grzania, należy dotknąć jednego z czujników sterujących.

Aby wyłączyć funkcję: dotknąć []. Pola grzejne będą działać niezależnie.

7.6 Hob²Hood

Jest to zaawansowana, automatyczna funkcja, która umożliwia połączenie płyty grzejnej ze specjalnym okapem. Zarówno płyta grzejna, jak i okap są wyposażone w układ komunikacji przesyłający sygnały w podczerwieni. Prędkość wentylatora jest określana automatycznie na podstawie ustawienia trybu oraz temperatury najmocniej rozgrzanego naczynia na płycie grzejnej. Możliwe jest również ręczne sterowanie okapem za pośrednictwem płyty grzejnej.

W większości modeli okapów system zdalnego sterowania jest domyślnie wyłączony. Należy go włączyć przy użyciu funkcji. Więcej informacji znajduje się w instrukcji obsługi okapu.

Automatyczne działanie funkcji

Aby funkcja ta działała automatycznie, należy ustawić tryb automatyczny na H1-H6. Płyta grzejna jest początkowo ustawiona na H5. Okap reaguje na włączenia płyty grzejnej. Płyta grzejna zaczyna automatycznie rozpoznawać temperaturę naczyń i odpowiednio dostosowywać prędkość wentylatora.

Tryby automatyczne

	Oświetle- nie auto- matyczne	Gotowa- nie1)	SmaJE- nie2)
H0	WyJ.	WyJ.	WyJ.
H1	Wl.	WyJ.	WyJ.
H2 3)	Wl.	Prędkość wentylatora 1	Prȩdkość wentylatora 1
H3	Wl.	WyJ.	Prȩdkość wentylatora 1
H4	Wl.	Prȩdkość wentylatora 1	Prȩdkość wentylatora 1
H5	Wl.	Prȩdkość wentylatora 1	Prȩdkość wentylatora 2
H6	Wl.	Prȩdkość wentylatora 2	Prȩdkość wentylatora 3

1) Urządzenie rozpoznaje proces gotowania i uruchamia wentylator zgodnie z ustawieniem trybu automatycznego. 2) Urządzenie rozpoznaje proces smażenia i uruchamia wentylator zgodnie z ustawieniem trybu automatycznego. 3) W tym trybie włączanie wentylatora i oświetlenia jest niezależne od temperatury.

Zmiana trybu automatycznego

1. Wyłączyć płytę grzejną.
2. Nacisnąć i przytrzymać przycisk przez 3 sekundy. Wyświetlacz włączy się i wyłączy.
3. Nacisnąć i przytrzymać przycisk przez 3 sekundy.
4. Nacisnąć kilkakrotnie, aż pojawi się symbol.
5. Nacisnąć + minutnika, aby wybrać tryb automatyczny.

Aby sterować okapem bezpośrednio na panelu okapu, należy wyłączyć automatyczny tryb działania.

Po zakończeniu pieczenia i wyłączeniu płyty grzejnej wentylator okapu może nadal działać przez pewien czas. Po upływie tego czasu system wyłącza wentylator automatycznie i uniemożliwia przypadkowe włączenie wentylatora przez kolejne 30 sekund.

Ręczne sterowanie prędkością wentylatora

Funkcję można również uruchomić ręcznie.

W tym celu należy nacisnąć AUTO, gdy płyta grzejna jest włączona. Powoduje to wyłączenie automatycznego działania funkcji i umożliwia ręczne zmienianie prędkości wentylatora. Naciśnięcie AUTO powoduje zwiększenie prędkości wentylatora o jeden poziom. Jeśli wentylator pracuje z maksymalną prędkością, ponowne naciśnięcie AUTO powoduje ustawienie prędkości wentylatora na wartość 0 i aby włączyć z prędkości 1, należy nacisnąć AUTO.

Aby włączyć automatyczny tryb działania funkcji, należy wyłączyć płytę grzejną i włączyć ją ponownie.

Włączanie oświetlenia

Płytę grzejną można ustawić tak, aby oświetlenie włączało się automatycznie przy jej uruchamianiu. W tym celu należy tryb automatyczny ustawić na H1 - H6.

Oświetlenie okapu włącza się po 2 minutach od włączenia płyty grzejnej.

Patrz rozdział dotyczący bezpieczeństwa.

8.1 Naczynia

Silne pole elektromagnetyczne z indukcyjnego pola grzejnego bardzo szybko wytwarza ciepło w naczyniu.

Na indukcyjnych polach grzejnych należy używać odpowiednich naczyń.

• Aby zapobiec przegrzaniu i poprawić działanie pól grzejnych, naczynie musi być jak najgrubsze i jak najbardziej płaskie.
• Przed ustawieniem naczynia na powierzchni płyty grzejnej należy upewnić się, że jego spód jest czysty i suchy.
• Należy zawsze uważać, aby nie przesuwać ani nie trzeć naczynia o krawędzie i narożniki szkła, ponieważ może to spowodować odpryśnięcie lub uszkodzenie powierzchni szkła.

Materiał naczynia

• prawidłowy: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (z odpowiednim oznaczeniem producenta).
• nieprawidłowy: aluminium, miedź, mosiądz, szkło, ceramika, porcelana.

Naczynie nadaje się do gotowania na płycie indukcyjnej, jeśli:

• możliwe jest szybkie zagotowanie wody w naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc;
• magnes jest przyciągany przez dno naczynia.

Wymiary naczynia

• Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczynia.
• Wydajność pola grzejnego zależy od średnicy naczynia. Naczynie o średnicy dna mniejszej niż minimalna pochłania tylko część energii generowanej przez pole grzejne.
• Ze względów bezpieczeństwa oraz by uzyskać optymalne efekty pieczenia, nie należy używać naczyń większych niż podano w rozdziale „Specyfikacja pól grzejnych”. Podczas gotowania należy unikać umieszczania naczyń w pobliżu panelu sterowania. Może to mieć wpływ na działanie panelu sterowania lub spowodować przypadkowe włączenie funkcji płyty grzejnej.

Patrz „Dane techniczne”.

8.2 Hałas podczas pracy

Jeśli słychać:

trzaski: naczynie wykonane jest z różnych materiałów (konstrukcja wielowarstwowa). - gwizdanie: pole grzejne jest ustawione na wysoką moc grzania, a naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa). - buczenie: ustawiono wysoką moc grzania. - klikanie: następuje przyłączanie elektryczne. - syczenie, brzęczenie: wentylator pracuje. Opisane odgłosy są normalnym zjawiskiem i nie świadczą o usterce urządzenia.

8.3 Öko Timer (Zegar eko)

Aby oszczędzać energię, grzałka pola grzejnego wymaga zatem zabrzmi sygnał...

8.4 Uproszczony przewodnik kulinarny

Zależność między ustawieniem mocy grzania a poborem mocy przez pole grzejne jest liniowa. Zwiększenie mocy grzania nie powoduje proporcjonalnego zwiększenia poboru mocy. Przy ustawieniu średniej mocy

grzania pole grzejne wykorzystuje mniej niż połowę swojej mocy.

Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny.

Ustawienie mocy grzania	Zastosowanie:	Czas (min)	Wskazówki
1	Podtrzymywanie temperatury potraw.	w razie potrzeby	UmieśćPICPokrywkę na naczyniu.
1 - 2	Sos holenderski, roztapianie: masla, czekolady, zelatyny.	5 - 25	Zamieszać od czasu do czasu.
2	Ścinanie: puszyste omlety, smazone jajka.	10 - 40	Naleźgotować z założona Pokrywka.
2 - 3	Gotowanie ryżu lub potraw mlecznych, podgrzewanie gotowych potraw.	25 - 50	Dodać co najmiec dwukrotnie sącie płyuń iść ryżu. Potrawy mleczne mięszać od czasu do czasu.
3 - 4	Gulasz z warzyw, ryb, mięsa.	20 - 45	Dodać kilka lyzek wody. Sprawdać ilość wody w trakcie tego procesu.
4 - 5	Gotowanie ziemniaków i innych wa-rzyw na parze.	20 - 60	Nalać na dno garnka 1-2 cm wody. Sprawdać ilość wody w trakcie tego procesu. Przykryć garnek Pokrywka.
4 - 5	Gotowaniewcyszych ilość potraw, du-szenie i zupy.	60 - 150	Do 3 l wody plus skladniki.
6 - 7	Delikatne smażenie: eskalopki, cordon bleu, kotlety, bryzole, kielbasa, wąró-bi, zasmażki, jaja, nalesniki,(PCzki.	w razie potrzeby	Odwracć w razie potrzeby.
7 - 8	Intensywne smażenie, placki ziemnia-czane, steki z polędwicy, steki.	5 - 15	Odwracć wrazie potrzeby.
9	Gotowanie wody, gotowanie makaronu, obsmażanie mięsa (gulasz, mięso duszone w sosie wlasnym), smażenie frytek.
P	Gotowaniewcyszej ilość wody. PowerBoost jest w|.

8.5 Wskazówki i porady dotyczące korzystania z funkcji Hob²Hood

Obsługa płyty grzejnej za pomocą funkcji:

• Zabezpieczyć panel okapu przed bezpośrednim działaniem promieni słonecznych.
• Nie kierować żarówki halogenowej na panel okapu.
• Nie należy zasłaniać panelu sterowania płyty grzejnej.
• Nie zakłócać sygnału między płytą grzejną a okapem (np. przez zasłonięcie dłonią,

uchwytem naczynia lub wysokim naczyniem). Patrz ilustracja.

Ponieważ okap jest przykładowy.

Inne urządzenia sterowane zdalnie mogą zakłócać sygnał. Nie należy używać tego typu urządzeń w pobliżu płyty grzejnej, jeśli włączono funkcję Hob2Hood.

Okapy kuchenne z funkcją Hob²Hood

Pełną ofertę okapów kuchennych współpracujących z tą funkcją można znaleźć na naszej stronie internetowej dla klientów. Okapy kuchenne Electrolux, które współpracują z tą funkcją, muszą posiadać symbol AUTO.

9. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

9.1 Informacje ogólne

Czyścić płytę grzejną po każdym użyciu. Zawsze używać naczyń z czystym dnem. Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej. Stosować specjalne środki przeznaczone do czyszczenia powierzchni płyty grzejnej. Zawsze używać skrobaka zalecanego do płyt grzejnych o szklanej powierzchni. Skrobak należy stosować wyłącznie jako dodatkowe narzędzie do czyszczenia szkła po czyszczeniu standardowym.

OSTRZEŻENIE!

Do czyszczenia szklanej powierzchni nie wolno używać noży ani innych ostrych, metalowych narzędzi.

9.2 Czyszczenie płyty grzejnej

Wyjąć natychmiast: stopiony plastik, folie, sól, cukier oraz zabrudzenia z potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą uszkodzić płytę grzejną. Uważać, aby się nie oparzyć. Użyć specjalnego skrobaka, przykładając go pod ostrym kątem do szklanej powierzchni i przesuwając po niej ostrzem. - Usuwać, gdy płyta grzejna wystarczająco ostygnie: pierścienie po kamieniu, pierścienie po wodzie, plamy tłuszczu, błyszczące metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu. Po wyczyszczeniu wytrzeć płytę grzejną do sucha miękką szmatką. - Usunąć błyszczące metaliczne odbarwienia: użyć wodnego roztworu octu i wyczyścić szklaną powierzchnię wilgotną szmatką.

10. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

10.1 Co zrobić, gdy...

Problem	Mоżliwa przyczyna	Środek zaradczy
Nie można uruchomici pły grzej-nej ani nią sterowania.	Pły grzejnej nie podłoczono do za-silania lub podłoczono niedrawidlo-wo.	Sprawdzić,czy płyegrzejna podłocz-no prawnów do zasilania.
	Zadział bezechcznik.	Sprawdzić,czy bezpiecznik jest przy-czyna uterki. Jeźeli nadł bedzie do-chodzić do wyzwalania bezpiecznika,nalezy skontaktość są z wykalifiko-wanym elektrykiem.
	W ciagu 60 sekund nie ustawionomocy grzania.	Ponownie wączyć płyegrzejna i usta-woc moc grzania w ciagu maksymalnie 60 sekund.
	Dotknierto JDBCzcieść 2 lubości polc zcujników.	Dotknić tylko jegno pola czujnika.
	Działa funcka Pauza.	Patrz „Pauza".
	Na panelu sterowania znejduja są plamy wody lub tuszczu.	Wyczyscić panel sterowania.
Slychaćciągny sygnat dzwiekowy.	Nieprawidłowowe podłaczenia elektryczne.	Odlaczyć płyegrzejna od zasilania elektrycznych. Zwócić są do wykwali-fikowanego elektryka, aby sprawdzwilinstalacja.
Nie można ustawić maksymalnejmocy grzejnaaddresses.	Pozostale pola zuzywaja maksymal-na dostepnámoc.Plyta grzejna dane prawnów.	Zmiejeść moc poziostalych pol' grzej- nych podłuczonyme do tej samej fazy.Patrz „Zaradzanie energia".
Rozlegnie są sygnat dzwiekowy iplyta grzejna wymiptygina.	Umieszczono przyzemiot na jegnalmubwcskszej liczbie polc zcujników.	Zdȩć przyzemiot z pol' czujników.
Plyta grzejna wymiptyginy.	Na polu czujnika znejduje są przyd-miot ①.	Zdȩć przyzemiot z pola czujnika.
Wskaznik ciepla resztkowników nięwarcza sie.	Pole grzejne jest gorace, ponie-waź dlajło za krótko lub nastapilo uszkodzenia czujnika.	Jeśli pole grzejne dlajło wystarczaja-co dlugo, aby bylo gorace, nalezy skontatkowej są z autoryzowanymcentrum serwisowym.
Hob'Hood niędzia.	Zakryto panel sterowania.	Zdȩć przyzemiot z panelu sterowania.
	Bardzo wysockie naczynie blokuje sygnat.	Uźyc mniejszego naczynia,zmienićpole grzejne lub sterowania okapemręcznie.
Panel sterowania staje są goracyw dotyku.	Naczynie jest zbyt duze lub ustawio-ne zbyt blisko panelu sterowania.	Jeśli to&C,Ouzy&Cnizy,Czernic,Zabecpieczenie przydazynia nalezyustawiać na tylnych polach.
Brak sygnatów dzwiekowychpodczas dotykania pol' czujnikówna panelu.	Sygnaty dzwiekowe są wymiptyczone.	Wynczyc sygnaly dlzwiękowae. Patrz „Codzienne uzytkOWanie".
ZaSWieci się wskaznik nad symbolem	Działa funkacja Blokada uruchomie-nia lub Blokada.	Patrz „Zabezcpieczenie przydrucho-mieniem przy_; „Blokada".
Pasek regulacci miga.	Brak naczyna na polu grzejnych lub pole grzejne nie zostalo calkowicie zakryte.	Postawić naczyny na polu grzejnych, tak aby calkowicie zakryło pole grzeji-ne.
	Uzyto niedopowieidniego naczyna.	Stosować naczyna odpowiednie do plyt indukcyjnych. Patrz „Wskazówki i porady".
	Średnica dna naczyna jest za mała dla wybranego pola.	Uzywać nacznych od powiednich wy-miarach. Patrz „Dane techniczne".
F i 1 pojawiaja są jegnoczesie.	Moc jest zbyt niska ze wźględu na niedopowieidnie lub puste naczyna.	Naleź uzyć odpowiedniego rodzaju naczyna. Patrz „Wskazówki i porady" oraz „Dane techniczne".Niew sąȩzy sąȩcać zędngo pola grzejnégo, sąȩ znejduje są na nim puste naczyna.
F i 2 pojawiaja są jegnoczesie.	Naczynie jest puste lub znejduje są w nim inny plynść woda, np. olej.	Naleź unikać uzywania jej funkcj di gotowanian innych plynów niż woda.
F i 3 pojawiaja są jegnoczesie.	W naczyniu znejduje są zbyt du- zo lub zbyt malo wody.Gotowano innie składniki niż wodę i ziemniaki. Temperatura wrzenia przesunęla są w czasie i funkacja SenseBoil® nie mogla dzialać pra-widłowo.	Do gotowanian wody i ziemniaków uzy- wać wylącznie SenseBoil®. Patrz „Wskazówki i porady".
Slychać sygnat dzwiekowy, wskaźniki nad 69° migaj i funkacja SenseBoil® są nie uru-chamia.	Zadne z pol grzejnych nie jest goto-we do użycia z funkacja SenseBoil®Wybrane pola grzejna zawieraja je-szcze ciepl zo reszkowej lub są nudal uzywane.	Naleź zakończyć gotowanie i wybrać pole grzejne, króne Nie zawiera ciepla reszkownikego.
SenseBoil® nie dzila.	Zbyt niska moc płytry grzewcieje.	Ustaw wyȩSZA moc. Naleź upewnić są, ze wybrana moc nie powoduje przekroczenia wartość prȩdu znamio-nowego bezpieczników w instalacji do-mowej. Patrz rozdziel „Przed pierw-szym uzyciem“ > „Ograniczenia mo-cy".
Na wyświetlaczu pojawi są 4 i cyfra.	Wystapii blad płytry grzejnej.	Wymiarczy płyte grzejna i wymiarczy po-nownie po 30 sekundach. Jeśli ponow-nie wyświetli są 4, sąȩzy odłowczy płyte grzejna od zasilania. Po upȩwie 30 sekund ponownie podłowczy płyte.Jeśli problem;będzie wystepowatal nad-al, sąȩzy skontaktaşć są z autory-zowanym centrum serwisowym.

10.2 Jeśli nie można znaleźć rozwiązania...

Jeżeli rozwiązanie problemu w wąskim zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym. Podać

dane z tabliczki znamionowej. Upewnić się, że płyta grzejna była prawidłowo użytkowana. Jeśli nie, naprawę wykona odpłatnie pracownik serwisu lub sprzedawca – również w okresie gwarancyjnym. Informacja na temat okresu gwarancyjnego i autoryzowanych

11. DANE TECHNICZNE

11.1 Tabliczka znamionowa

Model EIS82453

Typ 62 D4A 01 AA

Indukcja 7.35 kW

Nr seryjny.

ELECTROLUX

Wyprodukowano w: Niemczech

7.35 kW

11.2 Parametry pól grzejnych

Pole grzejne	Moc znamionowa (maksymalna moc grzania) [W]	PowerBoost [W]	Maksymalny czas funkcji PowerBoost [min]	Średnica naczynia [mm]
Lewe przyednie	2300	3200	10	125 - 210
Lewe tylne	2300	3200	10	125 - 210
Środkowe przyednie	1400	2500	4	125 - 145
Prawe tylne	2300	3600	10	205 - 240

Moc pól grzejnych może różnić się od wartości podanych w tabeli. Zmienia się ona w zależności od materiałów i wymiarów naczyń.

W celu uzyskania optymalnych efektów gotowania należy stosować naczynia o średnicy nie mniejszej niż podano w tabeli.

12. EFEKTYWNOŚĆ ENERGETYCZNA

12.1 Informacja o produkcie

Dane identifikacyjne modelu		EIS82453
Typ pły grzejnej		Płyta grzejna do jabutowy
Liczba pól grzejnych		4
Technologia grzania		Płyta indukcyjna
Średnica okraglych pól grzejnych (Ø)	Środkowe przyedianie Prawe tylne	14.5 cm 24.0 cm
Długość (Dl.) i szerokość (Szer.) nieokragłego pola grzejność	Lewe przyedianie	Dl. 22.3 cm Szer. 21.8 cm
Długość (Dl.) i szerokość (Szer.) nieokragłego pola grzejność	Lewe tylne	Dl. 22.3 cm Szer. 21.8 cm
Zužycie energii na pole grzejne (EC electric cooking)	Lewe przyednie	189.1 Wh/kg
	Lewe tylne	189.1 Wh/kg
	Środkowe przyednie	187.5 Wh/kg
	Prawe tylne	185.2 Wh/kg
Zužycie energii przyez pięty grzejnych (EC electric hob)		187.7 Wh/kg

IEC / EN 60350-2 - elektryczny przyrząd do gotowania do użytku domowego - część 2: Płyty grzejne - metody pomiaru wydajności.

Parametry elektryczne powierzchni grzejnej są odpowiednio oznaczone przy poszczególnych polach grzejnych.

12.2 Oszczędzanie energii

Postępując zgodnie z poniższymi wskazówkami, można zaoszczędzić energię podczas codziennego gotowania.

Podczas podgrzewania wody używać tylko niezbędnej jej ilości. - Jeśli to możliwe, zawsze zakładać pokrywki na naczynia. Naczynia stawiać na środku pola grzejnego. - Wykorzystać ciepło resztkowe, aby utrzymać ciepło potrawy lub ją stopić.

13. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

Nie wolno wyrzucać urządzeń oznaczonych symbolem x razem z odpadami domowymi. Należy wystawić produkt do sąsiedniego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

5.1 Ograniczenie zasilania

Zmniejszenie lub zwiększenie poziomu mocy:

1. Przejdź do menu: przytrzymaj 3 sekundy przycisk ① . Następnie przytrzymaj przycisk
2. Naciskaj przycisk na przednim czasomierzu, aż pojawi się P.
3. Naciskając przyciski -/+ na przednim czasomierzu, ustaw poziom mocy.
4. Aby odblokować, naciśnij przycisk Poziom mocy

Aby wyłączyć funkcję: dotknij , a następnie

Pozostały czas odlicza się do 00.

Rozpocznie się działanie funkcji.

Funkcja nie zatrzymuje działania programatora czasowego:

1. Aby włączyć funkcję: naciśnij przycisk II. Poziom gotowania jest obniżony do 1.
2. Aby wyłączyć funkcję: naciśnij II. Pojawi się poprzedni poziom gotowania.

7.3 Blokada

Po wyłączeniu płyty grzewczej funkcja wyłącza się.

11.2 Specyfikacja kuchni

Kuhališće	Nazivna moč (naj- visija stopnja se- grevanja) [W]	PowerBoost [W]	PowerBoost najdaljište traja- nje [min]	Premer kuhinj- ske posode [mm]
Levo sprejdaj	2300	3200	10	125 - 210
Levo zadaj	2300	3200	10	125 - 210
Sredina sprejdaj	1400	2500	4	125 - 145
Desno zadaj	2300	3600	10	205 - 240
