Tipo de producto	Placa de cocción por inducción
Marca	ELECTROLUX
Modelo	EIS82453
Potencia total	7.35 kW
Alimentación eléctrica	220-240 V / 400 V 2N, 50 Hz
Número de zonas de cocción	4
Tecnología	Inducción
Zonas de cocción (diámetros)	Delantera izquierda: 125-210 mm, Trasera izquierda: 125-210 mm, Delantera central: 125-145 mm, Trasera derecha: 205-240 mm
Potencia de las zonas (nominal)	Delantera izquierda: 2300 W, Trasera izquierda: 2300 W, Delantera central: 1400 W, Trasera derecha: 2300 W
PowerBoost	Sí (hasta 3600 W en zona trasera derecha)
Funciones principales	PowerBoost, SenseBoil, Bridge, Hob²Hood, Temporizador, Pausa, Gestión de la alimentación
Pantalla	Panel de control táctil con pantalla numérica
Seguridad infantil	Sí (dispositivo de seguridad infantil)
Bloqueo de teclas	Sí
Detección de recipiente	Sí
Apagado automático de seguridad	Sí
Indicador de calor residual	Sí (3 niveles)
Vinculación campana (Hob²Hood)	Sí (infrarrojo)
Limpieza	Superficie vitrocerámica, usar un rascador y un producto especial
Material de la superficie	Vitrocerámica
Instalación	Empotrable
Cable de alimentación	H05V2V2-F (90°C min)

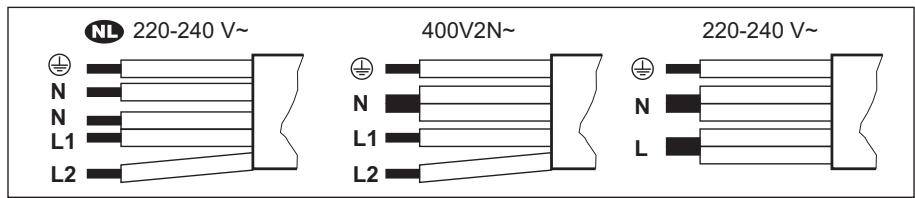

Conexión	Monofásico o bifásico según configuración
Clase de eficiencia energética	187.7 Wh/kg (según IEC/EN 60350-2)

Preguntas frecuentes - EIS82453 ELECTROLUX

¿Qué tipos de cacerolas usar en una placa de inducción?

Use cacerolas de hierro fundido, acero esmaltado, acero inoxidable o fondo multicapa. El fondo debe ser plano y magnético. Pruebe con un imán: si se pega, la cacerola es compatible. Evite el aluminio, el cobre, el vidrio o la cerámica.

¿Por qué mi placa se apaga sola?

Esto puede deberse al apagado automático de seguridad si no se detecta ningún recipiente o si la placa se sobrecalienta. Verifique también que no haya activado la función Pausa o que el temporizador no haya llegado a cero. Si el problema persiste, consulte el manual.

¿Cómo activar la función PowerBoost?

Seleccione la zona de cocción deseada, luego presione la tecla P (PowerBoost). La función aumenta la potencia durante un tiempo limitado (ver características). Para desactivar, modifique el nivel de cocción.

¿Qué significa el indicador 'E' seguido de un número?

Un código de error aparece en caso de mal funcionamiento. Apague y encienda la placa después de 30 segundos. Si el código reaparece, desconecte el aparato y contacte al servicio postventa.

¿Cómo limpiar una placa de inducción sin dañarla?

Use un rascador especial para suciedad incrustada (plástico fundido, azúcar). Para la limpieza diaria, un paño húmedo y un detergente no abrasivo son suficientes. Evite las esponjas metálicas y los productos abrasivos.

¿Puedo usar una placa de inducción con una cacerola de cobre?

No, el cobre no es magnético y no funcionará en una placa de inducción. Use solo recipientes con fondo ferromagnético.

¿Cómo bloquear la placa para evitar el uso por niños?

Active el dispositivo de seguridad infantil manteniendo presionada la tecla de bloqueo (símbolo de candado) durante 3 segundos. Se encenderá un indicador. Para desactivar, repita la operación.

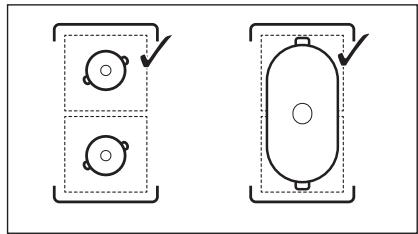

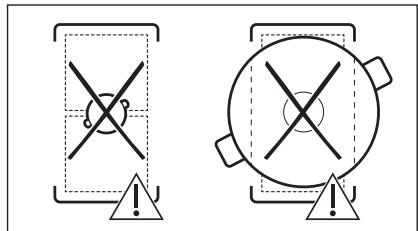

¿Para qué sirve la función Bridge?

La función Bridge acopla dos zonas de cocción (lado izquierdo) para formar una zona grande, ideal para pescaderas o cacerolas grandes. Coloque el recipiente en el centro de las dos zonas y active la tecla Bridge.

¿Cómo ahorrar energía con mi placa?

Use cacerolas adecuadas con fondo plano, cubra los recipientes y aproveche el calor residual para finalizar la cocción. La función Eco timer reduce automáticamente la potencia para ahorrar energía.

¿Puedo enchufar la placa en un tomacorriente normal?

No, la placa requiere una conexión eléctrica realizada por un electricista calificado. Verifique la potencia (7.35 kW) y el fusible. La conexión se realiza en monofásico o bifásico según su instalación, nunca a través de un tomacorriente estándar o una extensión.

MANUAL DE USUARIO EIS82453 ELECTROLUX

2.5 Mantenimiento y reparación

4.1 Distribución de la superficie de cocción

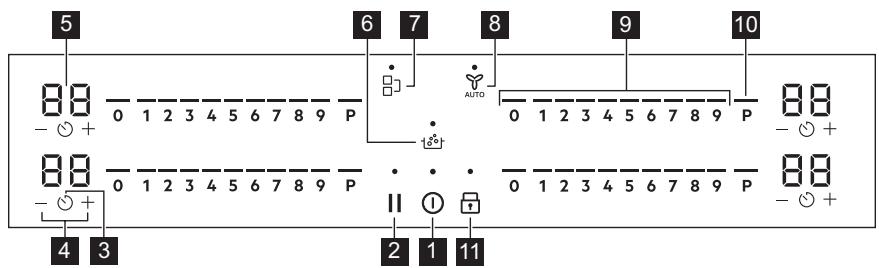

4.2 Distribución del panel de control

Indicator	Descripción
E + dígit	Hi ha algo problema de funciona.
E/ E/ E	OptiHeat Control(Indicador de calor residual de 3 passos): continua la cocción / conserva calent / escalfor residual.

5. ANTES DEL PRIMER USO

¡AVISO!

Consulte los capítulos de seguridad.

Si la potencia es igual o inferior a 2000 W no puede activar SenseBoil®.

6.1 Activación y desactivación

Mantenga ① presionado para activar o desactivar la placa.

Para activar la función de una zona de cocción: toque P.

Cuando la función está activada, se pueden utilizar ① y II. Todos los demás mandos del panel de control están bloqueados.

La función se desactiva cuando desactiva la placa.

La función se mantiene activa cuando desactiva la placa. El indicador sobre

el está activado.

1) La placa detecta el proceso de ebullición y activa la velocidad del ventilador en función del modo automático. 2) La placa detecta el proceso de fritura y activa la velocidad del ventilador en función del modo automático. 3) Este modo activa el ventilador y la luz independientemente de la temperatura.

Cambio del modo automático

Material de la batería de cocina

• aceptados: hierro fundido, acero, acero esmaltado, acero inoxidable, base multicapa (con la marca correcta del fabricante).
• no aceptados: aluminio, cobre, latón, vidrio, cerámica, porcelana.

8.3 Öko Timer (temporizador ecológico)

10. RESOLUCIÓN DE PROBLEMAS

¡AVISO!

Consulte los capítulos de seguridad.

10.1 Qué hacer si...

6.10 Estructura del menú

La tabla muestra la estructura básica del menú.

Uso del ajuste

Los valores en la tabla son solo de referencia.

Varný stupeř	Použite na:	Čas (min)	Rady
1	Hotové Jedlo uchovávajte teplé.	podla poTreby	Na kuchynský riad položtePokrievku.
1 - 2	Holandská omáčka; roztápanie: maslo, Čokoláda, Želatina.	5 - 25	Z Času na Čas premiešajte.
2	Tuhnutie: nadýchané omelety, pečené vajcia.	10 - 40	Varte s Pokrievkou.
2 - 3	Dusenie ryže a jegál s mliečnym zákla-dom, prihrievanie hotovych hedál.	25 - 50	Pridajte aspož dvakrát tolko tekutinyako ryže, mliečné jeglá v polovici vare-nia premiešajte.
3 - 4	Dusenie zeleniny, rýb, mäsa.	20 - 45	Pridajte nekolko polievkovych lyžć vody. Počas pripravy kontrolujte množstvo vody.
4 - 5	Dusenie zemiakov a inj e zeleniny.	20 - 60	Zakryte dno hrnca 1 - 2 cm vody. Po-chas pripravy kontrolujte hladinu vody.Pokrievku nechajte položenú na hrnci.
4 - 5	Priprava vázšich množstiev jegla, omáčok a polievok.	60 - 150	Až 3 l tekutiny a prisady.
6 - 7	Jemné smaženie: rezne, telacie cordon bleu, kotlety, rizzoly, klobásy, pečěn, zásmažka, vajcia, palacinky, šišky.	podla poTreby	V pripadé potreby obrátte.
7 - 8	Silné smaženie, opěcené zemiakové pyré, karé, steaky.	5 - 15	V pripadé potreby obrátte.
9	Varenie vody, varenie cestovín, priprava mäsa (guláš, ragú), hranolčeky.
P	Varenie veǐkého množstva vody. Funkcia PowerBoost je aktivovaná.

Le damos la bienvenida a Electrolux. Gracias por elegir nuestro aparato.

Obtenga consejos, folletos, soluciones a problemas e información de servicios y reparación:

www.electrolux.com/support

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD 458
2. INSTRUCCIONES DE SEGURIDAD 461
3. INSTALACIÓN 463 4. DESCRIPCIÓN DEL PRODUCTO 465 5. ANTES DEL PRIMER USO 466 6. USO DIARIO 467
4. FUNCIONES ADICIONALES 471
5. CONSEJOS 473
6. MANTENIMIENTO Y LIMPIEZA 476 10. SOLUCIÓN DE PROBLEMAS 476 11. DATOS TÉCNICOS 478
7. EFICACIA ENERGÉTICA 479
8. ASPECTOS MEDIOAMBIENTALES 480

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en un lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados

del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando está en uso y cuando se enfríe.
• Si este aparato tiene un bloqueo de seguridad para niños, deben activarlo.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está diseñado exclusivamente para cocinar.
• Este aparato está diseñado para uso doméstico en interiores.
• Este aparato se puede usar en oficinas, habitaciones de hotel, habitaciones de Bed & Breakfast, casas de campo y otros alojamientos similares, siempre que el uso no exceda (en promedio) los niveles de uso doméstico.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.
• ADVERTENCIA: Cocinar con grasa sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.
• El humano es una ayuda contra el sobrecalentamiento. No utilice nunca agua para apagar el fuego de cocción. Apague el aparato y cubra las llamas del aparato con una manta ignífuga o una tapa.
• ADVERTENCIA: El aparato no se debe alimentar a través de un dispositivo de conmutación externo, como un

temporizador, ni conectarse a un circuito que se encienda y apague regularmente por un servicio.

• PRECAUCIÓN: El proceso de cocción debe hacerse bajo supervisión (incluyendo las funciones de cocción automática). El proceso de cocción breve debe ser supervisado permanentemente.
• ADVERTENCIA: Peligro de incendio: No guarde objetos sobre las superficies de cocción.
• No coloque objetos metálicos, como cuchillos, tenedores, cucharas o tapaderas sobre la superficie de la placa, ya que podrían calentarse demasiado.
• No utilice el aparato antes de instalarlo en la estructura empotrada.
• No utilice un limpiador a vapor para limpiar el aparato.
• Tras el uso, apague la resistencia con el mando y no preste atención al detector de tiempo.
• Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato y desenchúfelo de la red eléctrica. Si el aparato está conectado directamente a la red eléctrica mediante una caja de empalmes, quite el fusible para desconectarlo de la alimentación eléctrica. En cualquier caso, póngase en contacto con el servicio técnico autorizado.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, un servicio autorizado o personas cualificadas de manera similar para evitar un peligro.
• ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Solo un técnico cualificado puede instalar el aparato.

ADVERTENCIA!

Podría sufrir lesiones o dañar el aparato.

Retire todo el embalaje. - No instale ni utilice un aparato dañado. - Siga las instrucciones de instalación suministradas con el aparato. - Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario. - Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado. Proteja las superficies cortadas del armario con un material sellante para evitar que la humedad las hinche. Proteja la parte inferior del aparato del vapor y la humedad. - No instale el aparato debajo de una puerta ni bajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas. - Cada aparato tiene ventiladores de refrigeración en la base. - Si el aparato se instala sobre un cajón:

• No guarde objetos que puedan ser absorbidos, como hojas de papel, porque podrían dañar los ventiladores o perjudicar el sistema de refrigeración.
• Mantenga una distancia mínima de 2 cm entre la base del aparato y los objetos guardados en el cajón.
• Retire los paneles separadores instalados en el armario por debajo del aparato.

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben ser realizadas por un electricista cualificado.
• El aparato debe conectarse a tierra.
• Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente.
• Utilice el cable de alimentación de red correcto.
• No deje que el cable de alimentación eléctrica se enrede.
• Asegúrese de que haya instalada una protección contra descargas eléctricas.
• Utilice la abrazadera de alivio de tensión del cable.
• Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a una toma.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no dañar el enchufe de red (en su caso) ni el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico autorizado para cambiar un cable de alimentación dañado.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no pueda aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (como tornillos que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una abertura de contacto con una anchura mínima de 3 mm.
• Si aparece el número E3 en la pantalla, desconecte inmediatamente la placa de cocción y compruebe si la conexión electrónica y la tensión de red son las correctas.

2.3 Uso

¡ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas.

• No cambie las especificaciones de este aparato.
• Retire todo el embalaje, el etiquetado y la película protectora (si procede) antes del primer uso.
• Asegúrese de que las aberturas de ventilación no están bloqueadas.
• No deje el aparato desatendido durante el funcionamiento.
• Apague las zonas de cocción antes de cada uso. No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden calentarse.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• No utilice el aparato como superficie de trabajo ni para depositar objetos.
• Si la superficie del aparato está agrietada, desconecte inmediatamente el aparato de la toma de corriente. Esto debe hacerse para evitar descargas eléctricas.
• Cuando se coloca comida en aceite caliente, puede saltar.
• No ponga papel de aluminio ni otros materiales entre la superficie de cocción y el utensilio de cocina, a menos que el fabricante de este aparato indique lo contrario. Utilice únicamente en este aparato accesorios recomendados por el fabricante.

¡ADVERTENCIA!

Riesgo de incendio y explosión.

Las grasas y el aceite pueden liberar vapores inflamables al calentarse. Mantenga cualquier llama u objeto caliente alejado de grasas y aceites cuando los use para cocinar. - Los vapores que liberan los aceites muy calientes pueden provocar combustiones espontáneas. - El aceite usado, que pueda contener restos de alimentos, puede provocar fuego a menor temperatura que el aceite que se usa por primera vez. - No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.

¡ADVERTENCIA!

Riesgo de daños en el aparato.

• No coloque utensilios de cocina calientes sobre el panel de control.
• No coloque una tapa caliente sobre la superficie de cristal de la placa de cocción.
• No deje que el contenido de los recipientes hierva hasta evaporarse.
• Tenga cuidado de no dejar caer objetos ni utensilios de cocina sobre el aparato. La superficie puede dañarse.
• No encienda las zonas de cocción con utensilios de cocina vacíos ni sin utensilios de cocina.
• Los utensilios de cocina de hierro fundido o que tengan la base dañada pueden causar arañazos en el vidrio o la cerámica de vidrio. Levante siempre estos utensilios cuando tenga que moverlos sobre la superficie de cocción.

2.4 Cuidado y limpieza

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Apague el aparato y déjelo enfriar antes de limpiarlo.
• No utilice agua pulverizada ni vapor para limpiar el aparato.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal, a menos que se indique lo contrario.

2.5 Asistencia técnica

• Para reparar el aparato, póngase en contacto con el centro de servicios autorizado. Utilice solamente piezas de recambio originales.
• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por

separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

2.6 Eliminación

¡ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red. Corte el cable eléctrico cerca del aparato y deséchelo.

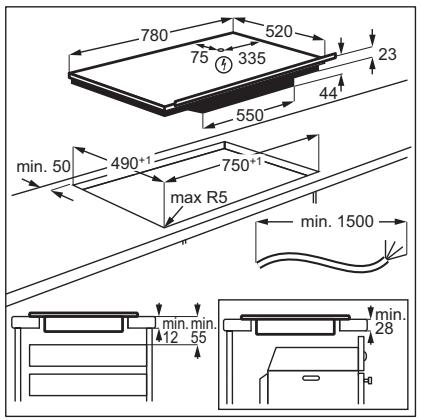

3. INSTALACIÓN

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Antes de la instalación

Antes de instalar la placa de cocción, anote la información de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción.

Número de serie

Las placas de cocción que han de ir integradas en la cocina solo deben utilizarse una vez encastradas en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.

• La placa se suministra con un cable de conexión.
• Para sustituir el cable de alimentación dañado, utilice un cable tipo: H05V2V2-F

que soporta una temperatura de 90 °C o más. Cada conductor del cable debe tener una sección transversal mínima de acuerdo con la tabla suministrada. Póngase en contacto con el servicio técnico local. El cable de conexión solo debe sustituirlo un electricista cualificado.

¡ADVERTENCIA!

Todas las conexiones eléctricas deben realizarlas electricistas cualificados.

¡PRECAUCIÓN!

Las conexiones a enchufes de contacto están prohibidas.

¡PRECAUCIÓN!

No taladrar ni soldar los extremos del cable. Está prohibido.

¡PRECAUCIÓN!

No conectes el cable sin el manguito del extremo del cable.

Conexión monofásica

1. Retire el manguito del extremo del cable de los conductores negro, marrón y azul.
2. Retire parte de la cubierta de los extremos de los conductores marrón, negro y azul.
3. Conecte los extremos de los cables negro y marrón.
4. Coloque un manguito nuevo en cada extremo del cable (se necesita una herramienta especial).
5. Conecte los extremos de los dos conductores azules.
6. Coloque un manguito nuevo en cada extremo del cable (se necesita una herramienta especial).

Conexión bifásica

1. Retire el manguito del extremo del cable de los conductores azules.
2. Retire parte de la cubierta de los extremos del cable azul.
3. Conecte los extremos de los dos conductores azules.
4. Coloque un manguito nuevo en el extremo complicado del cable (se necesita una herramienta especial).

NL 220 - 240 V~		Conexión bifásica: 400 V2N~		Conexión monofásica: 220 - 240 V~
5x1,5 mm²		5x1,5 mm² o 4x2,5 mm²		5x1,5 mm² o 3x4 mm²
½	Verde -amarillo	½	Verde -amarillo	½	Verde -amarillo
N	Azul y azul	N	Azul y azul	N	Azul y azul
L1	Negro	L1	Negro	L	Negro y marrón
L2	Marrón	L2	Marrón

3.4 Montaje

Si instala la placa debajo de una campana, consulte las instrucciones de instalación de la campana para ver la distancia mínima entre los aparatos.

Si el aparato se instala sobre un cajón, la ventilación de la placa puede calentar el contenido del cajón durante el proceso de cocción.

Para encontrar el tutorial de video "Cómo instalar la placa de inducción Electrolux - Instalación en encimera", escriba el nombre completo indicado en el gráfico.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

4.1 Disposición de las zonas de cocción

1 Zona de cocción por inducción Panel de control

Para información detallada sobre los tamaños de las zonas de cocción, consulte "Datos técnicos".

4.2 Disposición del panel de control

Utilice el aparato con los sensores. Las pantallas, indicadores y señales acústicas indican qué funciones están en funcionamiento.

	Sensor	Función	Descripción
1	①	Encendido / Apagado	Para encender y apagar el aparato.
2	II	Pausa	Para activar y desactivar la funciona.
3	°	Temorizador	Para ajustar la funciona.
4	+/-	-	Paraacular o disminuiir el tiempo.
5	-	Indicador del temporizador	Paraocular la hora en Minutes.
6	°	SenseBoil®	SenseBoil®, Para ajustar automatistically la tempera-tura del agua a fin de que no hierva una vez alcanzado el punto de ebullición.
7	■	Bridge	Para activar y desactivar la funciona.
8	AUTO	Hob²Hood	Para activar y desactivar el modo manual de la funciona.
9	-	Barra de control	Para ajustar la temperatura.
10	P	PowerBoost	Para activar la funciona.
11	°	Bloqueo / Dispositivo de seguri-dad para niños	Para bloquear y desbloquear el panel de control.

4.3 Indicadores de pantalla

Indicator	Descripción
E + dígito	Hay un fallo de funciona.m.
/ / /	OptiHeat Control (indicador de calor residual de 3 pasos): pagar cocinando/mantener caliente/calor residual.

5. ANTES DEL PRIMER USO

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

5.1 Limitación de energía

La limitación de energía define cuánta energía consume la placa en total, dentro de los límites de los fusibles de la instalación doméstica.

La placa de cocción se ajusta por defecto en su nivel de potencia más alto posible.

Para reducir o ajustar el nivel de potencia:

1. Acceda al menú: mantenga pulsado ① durante 3 segundos. A continuación, pulse y mantenga pulsado
2. Pulse en el temporizador frontal hasta que aparezca P
3. Pulse → en el temporizador frontal para ajustar el nivel de potencia.
4. Pulse ① para salir.

Niveles de potencia

Consulte el capítulo "Datos técnicos".

¡PRECAUCIÓN!

Asegúrese de que la potencia seleccionada se adapta a los fusibles de la instalación doméstica.

¡PRECAUCIÓN!

Si el nivel de potencia es inferior a 2000 W, no es posible activar SenseBoil®.

P73—7350W P15—1500W P20—2000W P25—2500W P30—3000W P35—3500W P40—4000W P45—4500W P50—5000W P60—6000W

6. USO DIARIO

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Activación y desactivación

Mantenga pulsado ① para activar o desactivar la placa.

6.2 Detección de recipientes

Esta función indica la presencia de utensilios de cocina en la placa y apaga las zonas de cocción si no se detecta ningún recipiente durante una sesión de cocción.

Si coloca utensilios de cocina en una zona de cocción antes de seleccionar un ajuste de temperatura, aparece el indicador sobre 0 en la barra de control.

Si retira los utensilios de cocina de una zona de cocción encendida y los deja a un lado temporalmente, los indicadores sobre la barra de control correspondiente comenzarán a parpadear. Si no vuelve a poner el recipiente en la zona de cocción encendida, la zona de cocción se apagará automáticamente en 120 segundos.

Para reanudar la cocción, asegúrese de volver a colocar los utensilios de cocina en las zonas de cocción dentro del tiempo de espera indicado.

6.3 Uso de las zonas de cocción

Coloque el utensilio de cocina en el centro de la zona seleccionada. Las zonas de cocción

por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina.

Puede cocinar con utensilios de cocina de gran tamaño sobre dos zonas de cocción al mismo tiempo usando la función Bridge. El utensilio de cocina debe cubrir los centros de ambas zonas pero no superar las marcas de área. Si el utensilio de cocina está entre las dos zonas, la función Bridge no se activará.

6.4 Ajuste de temperatura

1. Pulse el ajuste de temperatura que desee en la barra de control. Los indicadores sobre la barra de control aparecen al nivel del ajuste de temperatura seleccionado.
2. Para desactivar una zona de cocción, pulse 0.

6.5 PowerBoost

Esta función suministra potencia adicional a las zonas de cocción por inducción. La función se puede activar para la zona de cocción por inducción durante un periodo de tiempo limitado. Transcurrido ese tiempo, la zona de cocción adopta automáticamente el nivel de temperatura más alto.

i

Consulte el capítulo "Datos técnicos".

Para activar la función de una zona de cocción: toque P.

Para desactivar la función: cambie el ajuste de calor.

6.6 OptiHeat Control (indicador de calor residual de 3 pasos)

¡ADVERTENCIA!

Mientras el indicador está encendido, existe riesgo de quemaduras por el calor residual.

Las zonas de cocción por inducción generan el calor necesario para el proceso de cocción directamente en la base del recipiente. La vitrocerámica se calienta por el calor del utensilio.

Los indicadores aparecen cuando una zona de cocción está caliente. Muestran el nivel de calor residual de las zonas de cocción que está usando:

• continuar cocinando,
• -mantener caliente,
• calor residual.

• para las zonas de cocción adyacentes, incluso si no las utiliza,
• cuando se colocan recipientes calientes en la zona de cocción fría,
• cuando la placa está desactivada pero la zona de cocción queda caliente.

El indicador desaparece cuando la zona de cocción se enfría.

6.7 Opciones de temporizador

Temporizador de cuenta atrás

Utilice esta función para ajustar el tiempo que desee que funcione la zona de cocción durante un único proceso de cocción.

Configure el ajuste de temperatura para la zona de cocción y después configure la función.

1. Pulse 00 aparece en la pantalla del temporizador.
2. Pulse + o — para ajustar el tiempo (00 - 99 horas).
3. Pulse O para iniciar el temporizador o espere 3 segundos. El temporizador comienza la cuenta atrás.

Para ajustar: seleccione la zona de cocción con O y pulse + o -

Para desactivar la función: seleccione la

zona de cocción con y pulse. El tiempo restante vuelve a la cuenta atrás hasta 00.

El temporizador termina la cuenta atrás, suena una señal y 00 parpadea. La zona de cocción se apaga. Pulse cualquier símbolo para desactivar la señal y el parpadeo.

Avisador

Puede utilizar esta función cuando la placa está activada, pero las zonas de cocción no

funcionan. El ajuste de temperatura muestra 00.

1. Pulse
2. Pulse + o — para ajustar el tiempo. El temporizador termina la cuenta atrás, suena una señal y 00 parpadea. Pulse para desactivar la señal y el parpadeo.

Para desactivar la función: pulse y . El tiempo restante vuelve a iniciar la cuenta atrás hasta 00.

6.8 Gestión de energía

Si hay activas varias zonas y la potencia consumida supera el límite de suministro eléctrico, esta función dividirá la potencia disponible entre todas las zonas de cocción. La placa controla los ajustes de calor para proteger los fusibles de la instalación doméstica.

• Si la placa alcanza el límite máximo de potencia disponible (consulta la placa de características), la potencia de las zonas de cocción se reduce automáticamente.
• El ajuste de temperatura de la zona de cocción seleccionada en primer lugar siempre se prioriza. La potencia restante se dividirá entre las otras zonas de cocción según el orden de selección.
• Para las zonas de cocción que tienen una potencia reducida, la barra de control parpadea y muestra los ajustes de temperatura máximos posibles.
• Espere hasta que la pantalla deje de parpadear o reduzca el nivel de calor de la zona de cocción que ha seleccionado en último lugar. Las zonas de cocción seguirán funcionando con el ajuste de calor reducido. Si fuera necesario, cambie manualmente los ajustes de temperatura de las zonas de cocción.

6.9 SenseBoil®

La función ajusta automáticamente la temperatura del agua a fin de que no hierva una vez alcanzado el punto de ebullición.

i

Si hubiera calor residual ( / / ) en la zona de cocción que desea utilizar, se emite una señal acústica y la función no se inicia. La función no se activa si se usan utensilios de cocina antiadherentes.

¡PRECAUCIÓN!

No utilice la función con utensilios de cocina vacíos. No deje la placa sin atención de alguien mientras la función esté activa.

1. Ponga los recipientes con 1-5 l de agua fría en las zonas de cocción disponibles para las que desee iniciar la referencia. Si coloca un recipiente en una sola zona de cocción, la referencia se inicia automáticamente.
2. Toque ① para activar la placa de cocción.
3. Toque 1°0 para activar la función. Un indicador intermitente se enciende sobre P en las zonas de cocción donde esté usando actualmente la función.
4. Toque en cualquier lugar del control deslizante de la zona de cocción elegida. La referencia se activa. Una vez activada la referencia, aparecen los indicadores sobre el control deslizante y la animación comienza a ejecutarse.

Si no coloca ningún recipiente en ninguna de las zonas de cocción en un plazo de 5 segundos, la función se desactiva automáticamente.

Cuando la función alcanza el punto de ebullición, la placa emite una señal acústica y el ajuste de temperatura cambia automáticamente a un nivel de hervido a fuego lento por defecto.

Para desactivar la función antes de alcanzar el punto de ebullición, toque o 0.

Para desactivar la función después de alcanzar el punto de ebullición, toque el

control deslizante y ajuste manualmente la temperatura.

Si activa Pausa o retira el recipiente, la función se desactiva.

Si programa un Temporizador deIELD atrás en alguna de las zonas de cocción y el tiempo ajustado se agota antes de alcanzar el punto de ebullición, la función se desactiva automáticamente.

Consejos y sugerencias:

- Esta función es la más adecuada para hervir agua y cocinar patatas. - Es posible que la función no actúe correctamente para hervidos y cafeteras espresso. - Llene entre medio y tres cuartos del recipiente con agua fría del grifo y deje 4 cm hasta el borde. No utilice menos de 1 o más de 5 l de agua. Asegúrese de que el peso total del agua (o el agua y las patatas) sea de 1 a 5 kg.

• Para obtener los mejores resultados, cocine solo patatas enteras, sin pelar y de tamaño mediano. Asegúrese de no colocar las patatas demasiado apretadas.
• Durante la fase de calentamiento, evite remover enérgicamente algunos recipientes u otros procesos de cocción que haga al mismo tiempo (como freír o hervir) en otras zonas.
• Evite vibraciones externas (p. ej., al utilizar una licuadora o al colocar un teléfono móvil sobre la placa) cuando la función está en marcha.
• Dependiendo del tipo de alimento y del utensilio de cocina utilizado, podrá ajustar el nivel de temperatura una vez alcanzado el punto de ebullición.
• Añada sal una vez alcanzado el punto de ebullición.

Use una tapa para ahorrar energía.

6.10 Estructura del menú

La tabla muestra la estructura básica del menú.

Ajustes de usuario

Simbo- lo	Ajuste	Posibles opcio- nes
b	Sonido	Encendido / Apaga- do (--)
P	Limitación de ener- gía	15 - 73
H	Modo campana	0 - 6
E	Historial de alar- mas / erros	La lista de alarmas / erreros recientes.

Para introducir los ajustes del usuario:

Mantenga pulsado ① durante 3 segundos. A continuación, mantenga pulsado ②. Los ajustes aparecen en el temporizador de las zonas de cocción izquierdas.

Navegar por el menú: el menú consta del símbolo de ajuste y un valor. El símbolo aparece en el temporizador trasero y el valor aparece en el temporizador delantero. Para navegar entre las configuraciones, pulse ⊙ en el temporizador delantero. Pulse + o - en el temporizador delantero para cambiar el valor del ajuste.

Para salir del menú: pulse ①.

OffSound Control

Puede activar / desactivar los sonidos en el Menú > Ajustes de usuario.

i

Consulte "Estructura del menú".

Cuando los sonidos están apagados, aún puede escuchar el sonido cuando:

• se toca ①,
• el temporizador baja,
• pulsa un símbolo inactivo.

• todas las zonas de cocción están apagadas,
• no establece ningún ajuste de temperatura o velocidad del ventilador después de apagar la placa,
• o se vierte algo o se coloca algún objeto sobre el panel de control durante más de 10 segundos (un recipiente, un trapo, etc.). Se emite una señal acústica y la placa se apaga. Retirar el objeto o limpiar el panel de control.
• el aparato caliente (por ejemplo, el contenido de un recipiente ha hervido hasta agotarse el líquido). Dejar enfriar la zona de cocción antes de usar la placa de nuevo.
• no desactivaste una zona de cocción ni cambiaste el nivel de temperatura.

Después de un tiempo, la placa se apaga. | Esta función impide el uso accidental

La relación entre el ajuste de temperatura y el tiempo tras el cual el aparato se apaga:

Ajuste de temperatu-ra	La placía de coccción se apaga después de
1 - 2	6 horas
3 - 4	5 horas
5	4 horas
6 - 9	1,5 horas

7.2 Pausa

Está activada.

Cuando la función está activa, se puede utilizar II. Los restantes símbolos de los paneles de mandos estarán bloqueados.

La función no detiene las funciones del temporizador.

1. Para activar la función: pulse II.

El ajuste de nivel de calor baja a 1.

2. Para desactivar la función: pulse II.

Aparece el ajuste de temperatura anterior.

7.3 Bloqueo

Se puede bloquear el panel de control, mientras la placa de cocción funciona. Evita el cambio accidental del ajuste de temperatura.

Configure primero el ajuste de temperatura.

Para activar la función: pulse

Para desactivar la función: pulse de nuevo.

La función se desactiva al apagar la placa.

7.4 Dispositivo de seguridad para niños

Para activar la función: pulse ① . No establezca ningún ajuste de temperatura.

Pulse y mantenga pulsado durante 3 segundos, hasta que aparezca el indicador sobre el símbolo. Apague la placa con ①.

i

La función permanece activa cuando apaga la placa. El indicador de arriba está encendido.

Para desactivar la función: pulse ① . No establezca nunca ajuste de temperatura.

Pulse y mantenga pulsado durante 3 segundos, hasta que desaparezca el indicador sobre el símbolo. Apague la placa con ①.

Cocinar con la función activada: pulse ① , entonces pulse 1 durante 3 segundos, hasta que desaparezca el indicador sobre el símbolo. Puede operar la placa. Cuando

apaga la encimera con ① , la función vuelve a funcionar.

7.5 Bridge

i

La función se activa cuando el utensilio de cocción cubre los centros de las dos zonas. Para obtener más información sobre la colocación correcta de los utensilios de cocina, consulte "Uso de las zonas de cocción". No funciona si SenseBoil® está activado.

Esta función conecta dos zonas de cocción del lado izquierdo de forma que funcionan como una sola.

Seleccione en primer lugar el nivel de calor de una de las zonas de cocción del lado izquierdo.

Para activar la referencia: toque. Para ajustar o cambiar el nivel de calor, toque uno de los sensores de control.

Para desactivar la referencia: toque. Las zonas de cocción funcionan de forma independiente.

7.6 Hob²Hood

Es una función automática avanzada que conecta la placa de cocción a una campana especial. La placa de cocción y la campana tienen un compañero de señales infrarrojas. La velocidad del ventilador se determina automáticamente según el ajuste del modo que se usa y la temperatura del utensilio de cocina más caliente en la placa de cocción. También puede operar manualmente el ventilador usando la placa de cocción.

Para la mayoría de las campanas, el sistema remoto se entrega desactivado de origen. Actívelo antes de usar la función. Para más información, consulte el manual de instrucciones de la campana.

Utilización automática de la función

Para hacer que la función se active automáticamente, ajuste el modo automático

a H1-H6. La placa de cocción está ajustada originalmente en H5. La campana reacciona siempre que se utiliza la placa. La placa de cocción reconoce automáticamente la temperatura del utensilio de cocina y ajusta la velocidad del ventilador.

Modos automáticos

	Luz auto-mática	Hervir1)	Freír2)
H0	Apagado	Apagado	Apagado
H1	Encendido	Apagado	Apagado
H2 3)	Encendido	Velocidad del ventilador 1	Velocidad del ventilador 1
H3	Encendido	Apagado	Velocidad del ventilador 1
H4	Encendido	Velocidad del ventilador 1	Velocidad del ventilador 1
H5	Encendido	Velocidad del ventilador 1	Velocidad del ventilador 2
H6	Encendido	Velocidad del ventilador 2	Velocidad del ventilador 3

1) La placa detecta el proceso de ebullición y activa la velocidad del ventilador según el modo automático. 2) La placa detecta el proceso de fritura y activa la velocidad del ventilador según el modo automático. 3) Este modo enciende el ventilador y la luz. No depende de la temperatura.

Cambio del modo automático

1. Apague la placa de cocción.
2. Pulse ① durante 3 segundos. La pantalla se enciende y se apaga.
3. Pulse durante 3 segundos.
4. Pulse varias veces hasta que H se encienda.
5. Pulse + en el temporizador para seleccionar un modo automático.

i

Para usar la campana de extracción directamente en el panel de la campana de extracción, desactive el modo automático de la función.

i

Cuando termine de cocinar y apague la placa de cocción, el ventilador de la campana puede seguir funcionando durante un poco de tiempo. Tras este tiempo, el sistema desactiva el ventilador automáticamente y evita la activación accidental del ventilador durante los siguientes 30 segundos.

Funcionamiento manual de la velocidad del ventilador

También puede operar la función manualmente. Para hacerlo, pulse Auto mientras la placa de cocción esté activa. Esto desactiva el funcionamiento automático de la función y permite modificar manualmente la velocidad del ventilador. Al pulsar Auto, se incrementa un nivel de velocidad del ventilador. Cuando alcance un nivel intensivo

y al pulsar Auto, se ajustará la velocidad del ventilador a 0 y se apagará. Pulse Auto para volver a poner en marcha el ventilador a velocidad 1.

i

Para activar el funcionamiento automático, apague la placa de cocción y vuelva a encenderla.

Activación de la luz

La luz se puede encender automáticamente cuando se activa la placa. Para ello, ajuste el modo automático en H1-H6.

i

La luz de la campana extractora se desactiva 2 horas antes de apagar la placa de cocción.

8. CONSEJOS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

8.1 Utensilios de cocina

En las zonas de cocción por inducción, un campo electromagnético fuerte crea un calor muy rápido en los utensilios de cocina.

Utilice las zonas de cocción por inducción con los utensilios de cocina adecuados.

• Para evitar el sobrecalentamiento y mejorar el rendimiento de las distintas zonas, el utensilio de cocina debe ser lo más grueso y plano posible.
• Asegúrese de que las bases de los utensilios estén limpias y secas antes de colocarlas sobre la placa de cocción.
• Tenga siempre cuidado de no deslizar ni frotar el utensilio de cocina por los bordes y las esquinas del vidrio, ya que podría astillar o dañar la superficie vitrocerámica.

• Correcto: hierro fundido, acero, acero esmaltado y acero inoxidable con bases formadas por varias capas (indicados por el fabricante como aptos para inducción).
• Incorrecto: aluminio, cobre, latón, cristal, cerámica, porcelana.

El utensilio de cocina es ADECUADO para cocinar con inducción si:

El agua hierve muy rápido en una zona con el ajuste de calor máximo. - Un imán se coloca en la base del utensilio de cocina.

Las zonas de cocción por inducción se adaptan automáticamente al diámetro de la base de los utensilios de cocina. - La eficacia de la zona de cocción depende del diámetro del utensilio. Un utensilio de cocina con un diámetro inferior al mínimo solo recibe una parte de la potencia generada por la zona de cocción. - Por razones de seguridad y resultados de cocción óptimos, no utilice utensilios de cocina mayores que los indicados en la "Especificación de las zonas de cocción". Evite mantener los utensilios de cocina cerca del panel de control durante la

sesión de cocción. Esto puede afectar al funcionamiento del panel de control o activar accidentalmente las funciones de la placa.

Consulte "Datos técnicos".

8.2 Ruidos durante el funcionamiento

Si puede oír:

• chasquido: el utensilio de cocina está fabricado con distintos tipos de materiales (construcción por capas).
• silbido: está utilizando una zona de cocción con muy elevado nivel de potencia y con utensilios de cocina cuya base está hecha de distintos materiales (construcción por capas).
• zumbido: el nivel de potencia utilizado es elevado.
• clíc: se produce una conmutación eléctrica.
• silbido; zumbido: el ventilador está en funcionamiento.

Estos ruidos son normales y no indican fallo alguno.

8.3 Öko Timer (Temporizador Eco)

Con el fin de ahorrar energía, la resistencia de la zona de cocción se apaga antes de que suene la señal del temporizador de cuenta atrás. La diferencia en el tiempo de uso de referencia depende de la temperatura de calentamiento y de la duración de la cocción.

8.4 Guía de cocción simplificada

La relación entre el ajuste de temperatura y el consumo de potencia de la zona de cocción no es lineal. Cuando se aumenta el ajuste de temperatura, no es proporcional al aumento del consumo de potencia. Significa que una zona de cocción con el ajuste de temperatura medio usa menos de la mitad de su potencia.

Los datos de la tabla son valores orientativos.

Ajuste de temperatura	Usar para:	Tiempo (min)	Consejos
1	Mantener calientes los alimentos.	según sea necasario	Tapar los utensilios de cocina.
1 - 2	Salsa holandesa, fundir: mantequilla, chocolate o gelatina.	5 - 25	Mezcla de vez en cuando.
2	Solidificar: tortillas esponjosas, huevos al plato.	10 - 40	Cocina el Plato con una taps.
2 - 3	Arroces y platos cocinados con leche, calendar comida preparadas.	25 - 50	Añadir al menos el doble de liquido que de arroz; los platos lácteos deben removerse a media coccción.
3 - 4	Verduras al vapor, pescado, carne.	20 - 45	Añadaunas cuccharadas de agua. Compruebe la cantidad de agua durante el proceso.
4 - 5	Patatas al vapor y otheras verduras.	20 - 60	Cubra el fondo del utensilio con 1-2 cm de agua. Compruebe la canti-dad de agua durante el proceso. Man-tenga la tapa en el utensilio.
4 - 5	Cocinar grandes cantidades de alimentitos, estofados y sopas.	60 - 150	Hasta 3 l de liquido más los ingredientes.
6 - 7	Fritura ligera: escalopes, cordon bleu de ternera, chuletas, hamburguesas, salchichas, higado, rebozados, huevos, tortitas, rosquillas.	según sea necessario	Dele la vuelta cuando sea Neededo.
7 - 8	Fritura fuerte: hash browns, filetes de lomo, bistecs.	5 - 15	Dele la vuelta cuando sea Neededo.
9	Hervir agua, cocer pasta, dorar carne (gulash, asado), patatas fritas.
P	Hervir grandes cantidades de agua. PowerBoost está activado.

8.5 Consejos para Hob²Hood

Cuando utilice la placa de cocción con la función:

Proteja el panel de la campana de la luz solar directa. - No encienda la luz halógena del panel de la campana. - No cubra el panel de control de la placa de cocción. - No interrumpa la señal entre la placa de cocción y la campana (por ejemplo, con la mano, algunos mangos o un utensilio alto). Consulte la imagen.

La imagen de la campana que se muestra a continuación es solo para fines ilustrativos.

Otros aparatos controlados a distancia pueden bloquear la señal. No utilice ningún otro aparato cerca de la placa mientras Hob²Hood esté activado.

Campanas extractoras con la función Hob2Hood

Para encontrar toda la gama de campanas extractoras que usan esta referencia, consulte nuestro sitio web del consumidor. Las campanas extractoras de Electrolux con esta

9. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

9.1 Información general

• Limpie la placa después de cada uso.
• Utilice siempre recipientes cuya base esté limpia.
• Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento de la placa.
• Utilice un limpiador especial para placas vitrocerámicas.
• Utilice siempre un raspador recomendado para placas vitrocerámicas. Utilice el raspador solo como herramienta adicional para limpiar la superficie de vidrio después del procedimiento de limpieza estándar.

ADVERTENCIA!

No utilice cuchillos ni ninguna otra herramienta metálica afilada para limpiar la superficie vitrocerámica.

9.2 Limpieza de la placa vitrocerámica

• Retirar inmediatamente: plástico derretido, película de plástico, sal, azúcar y alimentos con azúcar; de lo contrario, la suciedad puede dañar la placa. Tenga cuidado para evitar quemaduras. Utilice un rascador especial sobre la superficie del cristal formando un ángulo agudo y arrastre la hoja para eliminar la suciedad.
• Retirar cuando la placa está lo suficientemente fría: marcas de cal, marcas de agua, manchas de grasa o decoloración metálica brillante. Limpie la placa con un paño suave humedecido con agua y detergente no abrasivo. Después de la limpieza, seque la placa con un paño suave.
• Eliminar la decoloración metálica brillante: usar una solución de agua con vinagre y limpiar la superficie de vidrio con un paño.

10. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

10.1 Qué hacer si...

Problema	Posible causa	Solutacion
La placat no se enciende o no funciona.	La placat no está connectada a un su-ministro electrico o está mal connec-tada.	Compruebe si la placat se ha connecta-do correctamente a la red electrica.
	Ha saltado elfuseble.	Asegúrese de que elfuseble es la cau-sa del fallo de functiornamento. Si el fu-sible se funde repetidamente, consulte a un electricistarialducido.
	No ha ajustado la temperatura antes de que transcurran 60segundos.	Vuelva a encender la placayajuste elnivel de temperatura en menos de 60segundos.
Problema	Possible causa	Solutación
	Ha pulsado 2 o más sensores alowitz tiempo.	Toque solo un sensor.
	Pausa está en funciona.	Consulte "Pausa".
	Hay agua o/grasa en el panel decontrol.	Limpie el panel de control.
Se oye un pitido constante.	La connexion electrónica no es correcta.	Desconnecte la placá de cocción de laredel electrónica. Pida a un electricistaquilificado que compruebe la instalación.
No puede selectionar el nivel del calor máximo de una de las zo-nas de coccción.	Las otheras zonas consumen la poten-ciamaximum disponible.La placá funciona correctamente.	Reduzca la temperatura de las otheraszonas de coccción connectadas a la mis-ma fase. Consulte "Gestión de ener-gía".
Se emite una Alertsal acústica y laplaca se apaga.Se emite una Alertsal acústicacuando la placá se apaga.	Ha colocado uno o various sensores.	Retire el的对象到los sensores.
La placá se apaga.	Ha colocado algo sobre el sensor①.	Retire el的对象到 Sensor.
El indicator de calor residual no se enciende.	La zona no está caliente porque hafuncionado poco tiempo o el sensorestá dañado.	Si la zona has functioned el tiempo su-ficiente como para estar caliente, consulte con el centro de servicios autorizado.
Hob'Wood no funciona.	Ha tapado el panel de control.	Retire el的对象到panel de control.
	Puede estar utilizing un utensilioso mucho que bloquea la SSHAL.	Utilice un utensilioso más(PC)pequeño, cam-bie la zona de coccción or manipule manualmente la campana de coccción.
El panel de control está caliente al tacto.	El utensilio de comida es demasiadogrande o está colocado demasiadocerrada del panel de control.	Coloque los utensilios de comida gran-des en las zonas trerasas si es posi-ble.
No hay ningún sonido al pulsarlos sensores del panel.	Los sonidos están desactivados.	Active los sonidos. Consulte "Uso dia-rio".
Se enciende el indicator sobre elsimpilo .	Dispositivo de seguridad para niños o Bloqueo está en funcionamirror.	Consulte "Dispositivo de sécurité in-fantil" y "Bloqueo".
La barra de control parpadea.	No hay ningún utensilio de comida sobre la zona o la zona no está to-talmente cubierta.	Coloque un utensilio que cubra total-mente la zona de coccción.
	El utensilio de comida no es adeca-do.	Utiliza utensilios de comida adecuadaspara placas de inducción. Consulte"Consejos".
	El diámetro de la base del utensiliode comida es demasiado(PC)pequeñopara la zona.	Utilice el utensilio de comida con las di-mensiones adecuadas. Consulte "Da-tos tíncicos".
Problema	Possible causa	Solutión
F y I aparecen simultáneamente.	La potencia es demasiado bajo por un utensilio inadequado o vacio.	Utilice el tipo de utensilio adequado. Consulte "Consejos" y "Datas技术和cos". No activeittersuna zona con utensilios vacios.
F y 2 aparecen simultáneamente.	El utensilio está vacio o contiene un liquido distinto del agua, por ejem-plo, aceite.	Evite usar esta funciona con liquidos-distintos del agua.
F y 3 aparecen simultáneamente.	Hay demasiada o demasiado poco agua en el utensilio.Ha hervido un alimento distinto de agua y patatas. El tiempo del punto de ebullición ha cambado y Sense-Boil®%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.%.. Se oye un pittedo, los indicadores encima de l'60° parpadean y SenseBoil® no se pone en mar-cha.	Hierva agua y patatas sólo con el uso de SenseBoil®. Consulte "Consejos".
SenseBoil® no funciona.	Ninguna de las zonas de coccción es-tá preparada para usarse con Sen-seBoil®. Sigue haberido algo de ca- lor residual en las zonas de coccción que quiere elegir o?sigen en estando en uso.	Termine la coccción que está realizan-do y elija una zona de coccción libre y sin calor residual.
E y un número se encienden.	El nivel de potencia de la placas demasiado bajo.	Ajuste el nivel de potencia en un valor más alto. Asegúrese de que la poten-cia seleccionada se adapta a los fusi-bles de la instalación domestica. Consulte "Antes del primer uso"> " Limita-ción de energia".
	Se ha producido un error en la pla-ca.	Apane la placay y vuelva a encenderla afterwards de 30 segundos. Si vuelve a aparecer E, desconnecte la placa de coccción de la red electrónica. Espere 30 segundos antes de volver a connectar la placa. Si el problema continúa, pón-gase en contacto con el Centro de ser-vicio和技术ico.

10.2 Si no encuentra una solución...

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicios técnico. Facilite los datos de la placa de características. Asegúrese de que manipula la placa correctamente. De lo

contrario, el centro de servicios técnico o el distribuidor facturarán la reparación efectuada, incluso durante el periodo de garantía. La información sobre el periodo de garantía y los centros de servicios autorizados figura en el folleto de garantía.

11. DATOS TÉCNICOS

11.1 Placa de datos técnicos

Modelo EIS82453

Tipo 62D4A01AA

Número de producto (PNC) 949 599 294 00

220 - 240 V / 400 V 2N, 50 Hz

11.2 Especificaciones de la zona de cocción

Zona de coccción	Potencia nominal (ajuste de calor máximo.) [W]	PowerBoost [W]	PowerBoost du-ración maximal [min]	Diámetro del utensilio de coci-na [mm]
Delantera izquierda	2300	3200	10	125 - 210
Trasera izquierda	2300	3200	10	125 - 210
Parte del. central	1400	2500	4	125 - 145
Parte tras. der.	2300	3600	10	205 - 240

La potencia de las zonas de cocción puede variar ligeramente de los datos de la tabla. Cambia con el material y las medidas del utensilio.

Para obtener los resultados de cocción óptimos, utilice recipientes de diámetro inferior al indicado en la tabla.

12. EFICACIA ENERGÉTICA

12.1 Información del producto

Identificación del modelo		EIS82453
Tipo de plac	Placa empotrada
Número de zonas de coccción		4
Tecnología de calentimiento		Inducción
Diámetro de las zonas de coccción circulares (Ø)	Parte del. central	14.5cm
	Parte tras. der.	24.0cm
Largo (L) y ancho (A) de la zona de coccción no ci- cular	Delantera izquierda	L22.3cm
		A21.8cm
Largo (L) y ancho (A) de la zona de coccción no ci- cular	Trasera izquierda	L22.3cm
		A21.8cm
Consumo energetico por zona de coccción (EC elec- tric cooking)	Delantera izquierda	189.1Wh/kg
	Trasera izquierda	189.1Wh/kg
	Parte del. central	187.5Wh/kg
	Parte tras. der.	185.2Wh/kg
Consumo energetico de la plac (EC electric hob)		187.7Wh/kg

IEC / EN 60350-2 - Aparatos electrodomésticos de cocción - Parte 2: Placas: Métodos de medición del rendimiento

Las mediciones de energía referidas al área de cocción se identifican mediante las marcas de las zonas de cocción respectivas.

12.2 Ahorro de energía

Puede ahorrar energía durante la cocción diaria si sigue los siguientes consejos.

• Cuando caliente agua, use solo la cantidad que necesite.
• Si es posible, coloque siempre las tapas en los utensilios de cocina.
• Coloque los utensilios de cocina directamente en el centro de la zona de cocción.
• Utilice el calor residual para mantener la comida caliente o para descongelarla.

13. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

1. INFORMACIÓN DE SEGURIDAD. 481 2. INSTRUCCIONES DE SEGURIDAD. 484 3. INSTALACIÓN 486 4. DESCRIPCIÓN DEL PRODUCTO 489 5. INSTRUCCIONES DE USO 490 6. MANTENIMIENTO 491 7. FUNCIONES ADICIONALES 494 8. CONSEJOS Y RECOMENDACIONES 497 9. SOLUCIÓN DE PROBLEMAS 500 10. PROBLEMAS FRECUENTES 500 11. DATOS TÉCNICOS 503 12. EFICIENCIA ENERGÉTICA 503 13. PROTECCIÓN DEL MEDIO AMBIENTE 504

1. INFORMACIÓN DE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones de uso. El fabricante no se hace responsable de daños o lesiones debidos a una instalación o uso incorrectos. Guarde las instrucciones de uso en un lugar seguro y accesible para consultarlas en el futuro.

Temporizador de cuenta atrás

Con esta función puede ajustar el tiempo durante el cual la zona de cocción funcionará durante un solo ciclo de cocción.

Seleccione la zona de cocción y luego active la función.

1. Presione en la pantalla el temporizador. Aparecerá 00.
2. Presione + o - para ajustar el tiempo (00-99 minutos).
3. Presione para iniciar el temporizador, o espere unos segundos. Se iniciará la cuenta atrás del temporizador.

Para cambiar el tiempo: seleccione la zona de cocción con y presione + o -.

Para desactivar la función: seleccione la zona de cocción con y presione -. El tiempo restante se contará hacia atrás hasta el valor 00.

Cuando el temporizador termine, sonará una señal acústica y parpadeará 00. La zona de cocción se apagará. Presione cualquier símbolo para apagar la señal y el parpadeo.

Temporizador

Esta función se puede utilizar cuando la superficie vitrocerámica está encendida y las zonas de cocción no funcionan. El indicador de nivel de calor muestra 00.

1. Presione
2. Pulse el botón —, para confirmar el modo, continúe la señal sonora y comience a parpadear 00. Pulse cualquier símbolo para activar la señal y el parpadeo.

Para activar la función: pulse —. El tiempo que se ha registrado se mostrará como valor 00.

6.8 Control de potencia

Cuando las zonas de cocción activas están en funcionamiento y la potencia consumida supera las capacidades del medidor eléctrico, la función de potencia reducida se activa en todas las zonas de cocción. La superficie de control parpadea y el indicador de protección de los fusibles del edificio se enciende.

Cuando la potencia de la superficie de control alcanza el valor máximo permitido (ver la placa de características), la potencia de las zonas de cocción se reducirá automáticamente. La prioridad de los ajustes se asigna a la zona de cocción que se seleccionó primero. La potencia restante se distribuirá entre las otras zonas de cocción según el orden de su selección. Para las zonas de cocción que tienen potencia reducida, el sector de control parpadea y muestra los niveles de calentamiento máximos posibles. Espere hasta que el display deje de parpadear o cambie el nivel de calentamiento de la zona de cocción seleccionada. Las zonas de cocción funcionarán con potencia reducida. Si es necesario, cambie el nivel de calentamiento de la zona de cocción manualmente.

6.9 SenseBoil®
