INSTRUKCJA OBSŁUGI EIS87583 ELECTROLUX
6.14 FUNKCJA: Smażenie
Aby dezaktywować funkcję: dotknij przycisku

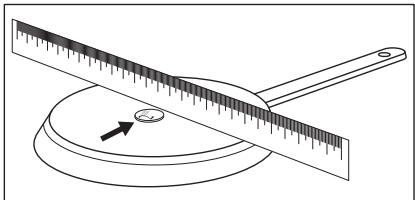

Dla funkcji Smażenie odpowiednie są naczynia do gotowania
Jeśli używasz płyty grzejnej z tą funkcją:
Wszystkie okapy kompatybilne z tą funkcją znajdziesz na naszej stronie internetowej dla klientów. Z tą funkcją kompatybilne
okapy "Electrolux" oznaczone są symbolem
8. KONSERWACJA I CZYSZCZENIE
OSTRZEŻENIE!
Patrz rozdział dotyczący bezpieczeństwa.
- Po każdym użyciu płyty grzejnej należy ją wyczyścić.
- Zawsze używaj naczyń z czystym dnem.
- Rysy lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty.
- Używaj specjalnych środków przeznaczonych do czyszczenia płyt grzejnych.
- Używaj tylko skrobaczki przeznaczonej do szklanych płyt grzejnych. Skrobaczkę używaj tylko po standardowej procedurze czyszczenia, jako dodatkowe narzędzie do czyszczenia szkła.
Do czyszczenia powierzchni szklanych nie używaj noży ani innych ostrych metalowych narzędzi.
8.2 Czyszczenie płyty grzejnej
Witamy w świecie marki Electrolux! Dziękujemy za wybór naszego urządzenia.
wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:
www.electrolux.com/support
Producent zastrzega sobie prawo do wprowadzania zmian bez wcześniejszego powiadomienia.
SPIS TREŚCI
- INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA 158 2.WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA. 161
- INSTALACJA. 163
- OPIS URZĄDZENIA 166 5.PRZED PIERWSZYM UŻYCIEM. 168 6.CODZIENNE UŻYTKOWANIE 169 7.WSKAZÓWKI I PORADY 178
- KONSERWACJA I CZYSZCZENIE 179
- ROZWIĄZYWANIE PROBLEMÓW 180 10.DANE TECHNICZNE 182
- EFEKTYWNOŚĆ ENERGETYCZNA 183
- OCHRONA ŚRODOWISKA 184
Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i dostępnym miejscu w celu wykorzystania w przyszłości.
1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych
- Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w
zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się do urządzenia, chyba że znajdują się pod stałym nadzorem.
- Należy dopilnować, aby dzieci nie bawiły się urządzeniem.
- Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.
- OSTRZEŻENIE: Podczas działania urządzenia niektóre nieosłonięte elementy nagrzewają się do wysokiej temperatury. Dzieci i zwierzęta domowe nie powinny zbliżać się do pracującego lub stygnącego urządzenia.
- Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie.
- Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.
1.2 Ogólne zasady bezpieczeństwa
- Urządzenie jest przeznaczone wyłącznie do stosowania w kuchni.
- Urządzenie to przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.
- Urządzenie można używać w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.
- OSTRZEŻENIE: Podczas działania urządzenia niektóre nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy zachować ostrożność, aby nie dotknąć elementów grzejnych.
- OSTRZEŻENIE: Pozostawienie bez nadzoru potraw zawierających tłuszcz lub olej na włączonej płycie grzejnej może być przyczyną pożaru.
- Dym wskazuje na przegrzanie. Nigdy nie używać wody do gaszenia pożaru przygotowywanej żywności. Wyłączyć
urządzenie i przykryć płomień np. kocem przeciwpożarowym lub pokrywą.
- OSTRZEŻENIE: Urządzenia nie wolno zasilać przez zewnętrzny wyłącznik, np. programator czasowy, ani ze źródła zasilania często wyłączanego przez zakład energetyczny.
- PRZESTROGA: Proces gotowania musi być nadzorowany (nawet funkcje pieczenia automatycznego). Należy zapewnić stały nadzór nad krótkim gotowaniem.
- OSTRZEŻENIE: Zagrożenie pożarem: Nie przechowywać przedmiotów na powierzchni gotowania.
- Na powierzchni płyty grzejnej nie wolno kłaść przedmiotów metalowych, jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać.
- Nie uruchamiać urządzenia przed zainstalowaniem go w zabudowie.
- Do czyszczenia urządzenia nie wolno używać sprężonych środków czyszczących parą.
- Po zakończeniu gotowania należy wyłączyć pole grzejne za pomocą elementu sterującego. Nie polegać na działaniu układu wykrywania obecności naczyń.
- Jeśli na powierzchni szkła ceramicznego / powierzchni szklanej pojawią się pęknięcia, należy wyłączyć urządzenie i wyjąć wtyczkę zasilającą z gniazda. Jeśli urządzenie podłączono bezpośrednio do skrzynki przyłączowej, należy wyłączyć bezpiecznik, aby odłączyć zasilanie urządzenia. W obu przypadkach należy skontaktować się z autoryzowanym centrum serwisowym.
- Jeśli przewód zasilający uległ uszkodzeniu, należy zlecić jego wymianę producentowi urządzenia, autoryzowanemu centrum serwisowemu lub innej kompetentnej osobie, aby uniknąć niebezpieczeństwa.
- OSTRZEŻENIE: Używać wyłącznie osłon do płyty grzejnej wyprodukowanych przez producenta urządzenia lub określonych w instrukcji przez producenta urządzenia jako
odpowiednich, lub dostarczonych z urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.
2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
2.1 Instalacja
OSTRZEŻENIE!
Urządzenia należy zainstalować i podłączyć wyłącznie przez wykwalifikowaną osobę.
OSTRZEŻENIE!
Występuje zagrożenie odniesieniem obrażeń lub uszkodzeniem urządzenia.
- Usuń wszystkie elementy opakowania.
- Nie instalować ani nie używać uszkodzonego urządzenia.
- Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.
- Zachowaj minimalne odstępy od innych urządzeń i mebli.
- Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.
- Po przycięciu zabezpieczyć krawędzie szafki przed działaniem wilgoci za pomocą odpowiedniego uszczelniacza.
- Zabezpieczyć spód urządzenia przed dostępem pary i wilgoci.
- Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi.
- W dolnej części każdego urządzenia znajdują się wentylatory chłodzące.
- Jeśli urządzenie zainstalowano nad szufladą:
- Nie przechowywać drobnych elementów ani arkuszy papieru, które mogłyby zostać wciągnięte, uszkadzając wentylatory chłodzące lub obniżając wydajność układu chłodzenia.
- Zachować odstęp co najmniej 2 cm między dolną częścią urządzenia a elementami przechowywanymi w szufladzie.
- Usunąć wszystkie przegrody zamontowane w szafce pod urządzeniem.
2.2 Podłączenia elektryczne
OSTRZEŻENIE!
Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.
- Wszystkie połączenia elektryczne powinny być wykonane przez wykwalifikowanego elektryka. Urządzenie należy uziemić.
- Przed wykonaniem jakiejkolwiek czynności upewnić się, że urządzenie jest odłączone od zasilania.
- Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.
- Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźny lub niewłaściwy przewód zasilający oraz wtyczka (jeśli dotyczy) mogą być przyczyną przegrzewania się styków. Użyć odpowiedniego przewodu zasilającego.
- Nie dopuszczać do splątania się przewodu zasilającego.
- Upewnić się, że zainstalowano zabezpieczenie przeciwporażeniowe przem. Użyć zacisku odciążającego na przewodzie. Podczas podłączania urządzenia do gniazda sieciowego upewnić się, że przewód zasilający lub jego wtyczka (jeśli dotyczy) nie będzie dotykać rozgrzanych elementów urządzenia lub naczyń.
- Nie stosować rozgałęźników ani przedłużaczy.
- Należy uważać, aby nie uszkodzić wtyczki (jeśli dotyczy) ani przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi.
Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przeciwporażeniowe przem. zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi. - Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna. - Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki. - Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową. - Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego - wyjmowanych z oprawki), wyłączników różnicowoprądowych oraz styczników. - W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm. - Jeśli na ekranie pojawi się kod E3, należy natychmiast odłączyć płytę grzejną i sprawdzić, czy podłączenie elektryczne i napięcie sieciowe są prawidłowe.
2.3 Sposób używania
OSTRZEŻENIE!
Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.
- Nie zmieniać parametrów technicznych urządzenia.
- Przed pierwszym użyciem należy usunąć wszystkie opakowania, etykiety i folię ochronną (jeśli dotyczy).
- Upewnić się, że otwory wentylacyjne są drożne.
- Nie pozostawiać urządzenia bez nadzoru podczas pracy.
- Po każdym użyciu wyłączyć pole grzejne.
- Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Mogą się mocno rozgrzać.
- Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą.
- Nie używać urządzenia jako powierzchni roboczej ani do przechowywania.
- Jeśli powierzchnia urządzenia jest pęknięta, należy natychmiast odłączyć urządzenie od źródła zasilania. Ma to zapobiec porażeniu prądem elektrycznym. Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać się do indukcyjnych pól grzejnych na odległość mniejszą niż 30 cm. Gorący olej może pryskać podczas wkładania do niego żywności.
- Nie używać folii aluminiowej ani innych materiałów między powierzchnią gotowania a naczyniami, chyba że producent urządzenia określił inaczej.
- Należy stosować wyłącznie akcesoria zalecane do tego urządzenia przez producenta.
OSTRZEŻENIE!
Ryzyko pożaru i wybuchu.
- Pod wpływem wysokiej temperatury tłuszcze i oleje mogą uwalniać łatwopalne opary. Nie zbliżać płomienia ani rozgrzanych przedmiotów do tłuszczu i oleju podczas gotowania.
- Może dojść do samozapłonu oparów wydzielanych z bardzo gorącego oleju. Zużyty olej z resztkami żywności może zapalić się w niższej temperaturze niż świeży olej.
- Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.
OSTRZEŻENIE!
Zagrożenie uszkodzeniem urządzenia.
- Nie stawiać gorących naczyń na panelu sterowania.
- Nie kłaść gorących pokrywek na szklanej powierzchni płyt grzejnych.
- Nie dopuszczać do wygotowania się potrawy.
- Należy uważać, aby nie dopuścić do upadku przedmiotów lub naczyń na urządzenia. Powierzchnia może ulec uszkodzeniu.
- Nie włączać pól grzejnych z pustym naczyniem lub bez naczynia.
- Naczynia z żeliwa lub z uszkodzonym dnem mogą zarysować powierzchnie szklane/ceramiczne. Należy zawsze podnosić te przedmioty, gdy trzeba je przesunąć na powierzchnię gotowania.
2.4 Pielęgnacja i czyszczenie
- Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie je czyścić.
- Przed rozpoczęciem czyszczenia urządzenia należy je wyłączyć i zaczekać, aż ostygnie.
- Urządzenia nie wolno czyścić myjką parową ani wodą pod ciśnieniem.
- Urządzenie należy czyścić wilgotną miękką szmatką. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów, chyba że określono inaczej.
2.5 Usługi
- Aby naprawić urządzenie, należy skontaktować się z autoryzowanym
centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.
- Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.
2.6 Utylizacja
OSTRZEŻENIE!
Zagrożenie odniesieniem obrażeń lub uduszeniem.
- Aby uzyskać informacje dotyczące prawidłowej utylizacji tego produktu, należy skontaktować się z lokalnymi władzami.
- Odłączyć urządzenie od źródła zasilania.
- Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.
3. INSTALACJA
OSTRZEŻENIE!
Patrz rozdział dotyczący bezpieczeństwa.
3.1 Przed instalacją
Przed przystąpieniem do instalacji płyty grzejnej należy zapisać poniższe informacje umieszczone na tabliczce znamionowej. Tabliczka znamionowa znajduje się w dolnej części płyty grzejnej.
Numer seryjny
3.2 Płyty grzejne do zabudowy
Płyt grzejnych do zabudowy wolno używać dopiero po ich zamontowaniu w odpowiednich szafkach lub blatach roboczych spełniających wymogi stosownych norm.
3.3 Przewód zasilający
- Płyta grzejna jest wyposażona w przewód zasilający. W celu wymiany uszkodzonego przewodu należy użyć przewodu zasilającego następującego typu: H05V2V2-F, który wytrzymuje temperaturę co najmniej 90°C. Pojedynczy przewód musi mieć minimalny przekrój zgodnie z poniższą tabelą. Skontaktować się z lokalnym punktem
serwisowym. Przewód zasilający może wymienić wyłącznie wykwalifikowany elektryk.
OSTRZEŻENIE!
Wszystkie połączenia elektryczne musi wykonać wykwalifikowany elektryk.
UWAGA!
Połączenia za pomocą wyczek stykowych są zabronione.
UWAGA!
Nie wiercić ani nie lutować końcówki. Jest to zabronione.
UWAGA!
Nie podłączać przewodu bez tulei przewodu.

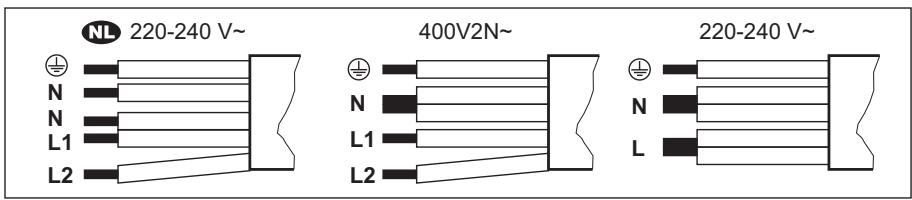

Połączenia jednofazowej
- Zdjąć tulejki z końcówki z przewodów czarnego, brązowego i niebieskiego.
- Usunąć część izolacji z końcówki przewodów czarnego, brązowych i niebieskiego.
- Podłączyć końcówki przewodów czarnego i brązowego.
- Założyć nową tulejkę na końcówkę wspólnego przewodu (wymagane specjalne narzędzie).
- Połączyć końcówki dwóch przewodów niebieskich.
- Założyć nową tulejkę na końcówkę wspólnego przewodu (wymagane specjalne narzędzie).
Połączenia dwufazowe
- Zdjąć tulejkę z końcówki przewodów niebieskich.
- Usunąć część izolacji z końcówek przewodu niebieskiego.
- Połączyć końcówki dwóch przewodów niebieskich.
- Założyć nową tulejkę na końcówkę wspólnego przewodu (wymagane specjalne narzędzie).
| NL 220 - 240 V~ | Połaczenia dwufazowe: 400 V2N~ | Połaczenia"Justnofazowe: 220 - 240 V~ |
| 5x1,5 mm² | 5x1,5 mm² lub 4x2,5 mm² | 5x1,5 mm² lub 3x4 mm² |
| ½ | Zielony – zóły | ½ | Zielony – zóły | ½ | Zielony – zóły |
| N | Niebieski i niebie-ski | N | Niebieski iNiebie-ski | N | Niebieski iNiebie-ski |
| L1 | Czarny | L1 | Czarny | L | Czarny i brazowy |
| L2 | Brażowy | L2 | Brażowy | | |

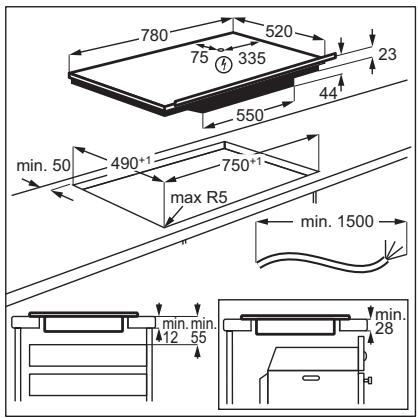

3.4 Montaż
W przypadku montażu płyty grzejnej pod okapem należy zapoznać się z informacjami na temat minimalnej odległości między urządzeniami zawartymi w instrukcji instalacji okapu.
Jeśli urządzenie jest zainstalowane nad szufladą, wentylator płyty grzejnej może spowodować nagrzewanie przedmiotów w szufladzie podczas procesu gotowania.
Znajdź film instruktażowy „Instalacja płyty indukcyjnej Electrolux – instalacja na blacie roboczym", wpisując pełną nazwę pokazaną na poniższym rysunku.
YouTube
www.youtube.com/electrolux
www.youtube.com/aeg

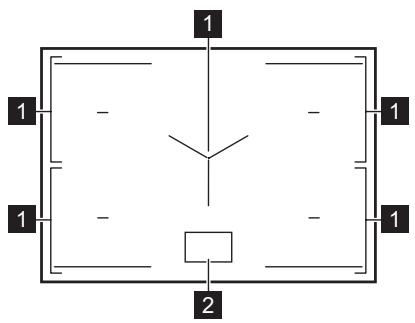

4.1 Układ powierzchni gotowania
1 Indukcyjne pole grzejne 2 Panel sterowania
Szczegółowe informacje dotyczące wielkości pól grzejnych znajdują się w rozdziale „Dane techniczne”.

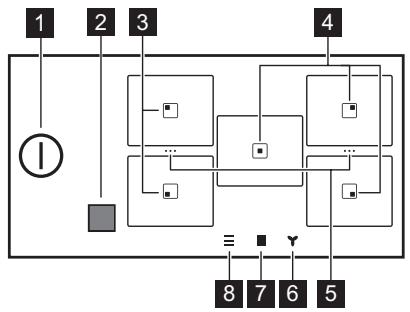

4.2 Układ panelu sterowania
Widok główny
| Symbol | Opis |
| 1 | ① | Wączanie i wyłączanie płyty grzejnej. |
| 2 | □ | Okienko emitera sygnłow w podczerwieni funkcj i Hob?Hood. Nie sąȩzy go zakry-wać. |
| 3 | □ | Pole z funkcjami Smażenie na patelni i Gotowanie. |
| 4 | □ | Pole z funkcją Gotowanie. |
| 5 | ... | Skrót do Bridge. Połowcenie dwóch sąsiednich pól grzejnych, aby utworZYć jeder po-wierzchnie grzejnych lub podzielić polość pola. |
| 6 | Y | Ustawianie funkcjki okapu. |
| 7 | □ | Otwieranie przyglądu pola. |
| Symbol | Opis |
| 8 | Aby otworzyć Menu. |

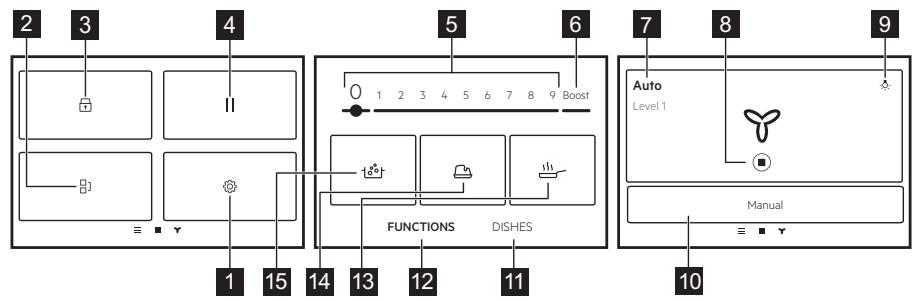

Widok rozszerzony
| Symbol | Opis |
| 1 | | Ustawienia. Otwieranie ustawiéni plęty grzejnej. |
| 2 | | Bridge. Połowczenie obu bocznych pól grzejnych, aby dzialały jako"Justa pole. |
| 3 | | Blokada. Blokowanie / odklokowanie panelu sterowania. |
| 4 | || | Pauza. Przestawienie wszystkich wączonych pól grzejnych na najnizsza moc grzania. |
| 5 | 1-9 | Ustawianie mocy grzania. |
| 6 | Boost | Wȩczanie maksymalnégo ustawienia mocy grzania. |
| 7 | Tryb ręczny / Auto | Pokazanie aktualnégo ustawienia wentylatora okapu. |
| 8 | ◎ | Zatrzymywanie/ ponowne uruchamianie okapu. |
| 9 | ● | Wȩczanie i wȩczanie oświetlenia w okapie. |
| 10 | Tryb ręczny / Auto | Przeloczanie okapu na tryb ręczny lub automatyczny. |
| 11 | Potrawy | Wybr zadanych programów automatycznych dla rożnych rodzajów przywnosci. |
| 12 | FUNKCJE | Wybr programów automatycznych dla rożnych metod gotowoania. |
| 13 | §§ | Smażenie na patelni. Do smażenia z automatycznie regulowanymi poziomami ciepla, przyznacznonymi do rożnych rodzajów potraw. |
| 14 | | Roztapianie. Roztapianie rożnych produktów, np. czekolady lub masla. |
| 15 | †° | Gotowoanie. Aby automatycznie dostosowej temperature wody tak, aby nie wykipiała po osiagnęciu temperatury wrzenia. |

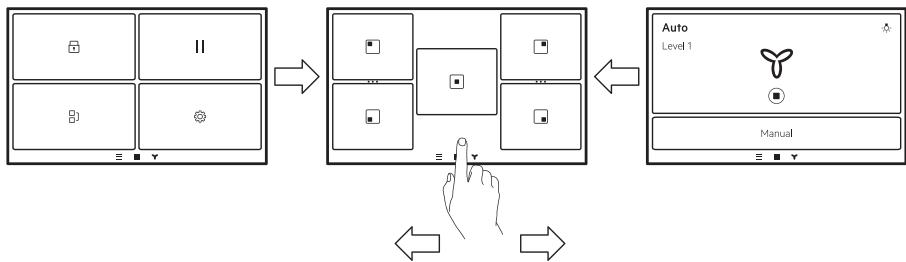

Poruszanie się po wyświetlaczu
| Symbol | Opis |
| OK | Potwierdzenie wyboru lub ustawienia. |
| X | Zamkniece wyskakujego okienka. |
| ~√ | Zwijanie/ Rozwijanie instrukcji na wyświetlaczu. |
| ® | Wączanie/wyłączanie tej opcji. |
| 〈〉 | Przechodzenia do poprzejnégo/nastepnégo poziomu w Menu. |
5. PRZED PIERWSZYM UŻYCIEM
OSTRZEŻENIE!
Patrz rozdział dotyczący bezpieczeństwa.
5.1 Poruszanie się po wyświetlaczu
Aby poruszać się między ekranami, należy dotknąć symboli u dołu wyświetlacza. Można również przesunąć palcem w lewo, aby zarządzać ustawieniami Hob²Hood lub w prawo, aby uzyskać dostęp do Menu.
5.2 Pierwsze podłączenie do sieci
Po podłączeniu urządzenia do zasilania należy ustawić następujące parametry: Język, Jasność i Głośność.
Ustawienia można zmienić w Menu > Ustawienia > Konfiguracja. Patrz „Codzienne użytkowanie”.
5.3 Korzystanie z wyświetlacza
- Aktywne są tylko podświetlone symbole.
- Aby wybrać daną opcję, należy dotknąć odpowiedniego symbolu na wyświetlaczu.
Wybrana funkcja wykona się po zdjęciu palca z wyświetlacza. - Aby przewinąć dostępne opcje, należy użyć szybkiego gestu lub przesunąć palcem po wyświetlaczu. Szybkość gestu wpływa na szybkość przewijania ekranu. - Przewijanie może zatrzymać się samoistnie lub można je przerwać, dotykając wyświetlacza. - Dotykając odpowiednich symboli, można zmienić wielkość parametrów widocznych na wyświetlaczu.
- Aby wybrać żądaną funkcję lub czas, należy przewinąć listę i/lub dotknąć wybranej opcji. Gdy płyta grzejna jest włączona, a niektóre symbole znikną z wyświetlacza, należy ponownie go dotknąć. Wszystkie symbole powrócą.
- Przy uruchamianiu niektórych funkcji na wyświetlaczu pojawia się wyskakujące okienko z dodatkowymi informacjami.
5.4 FlexPower
FlexPower określa całkowitą energię elektryczną zużywaną przez płytę grzejną w granicach zabezpieczeń instalacji domowej.
Początkowo urządzenie jest ustawione na najwyższą możliwą moc. Jeśli instalacja nie umożliwia wykorzystania pełnej mocy, można zmienić maksymalną moc urządzenia.
UWAGA!
Należy upewnić się, że wybrana moc nie powoduje przekroczenia wartości prądu znamionowego bezpieczników w instalacji domowej.
i
Jeśli moc jest niższa niż 2000 W, nie można wykonywać żadnych programów automatycznych (Potrawy ani FUNKCJE).
- Upewnić się, że wszystkie pola grzejne są wyłączone.
- Dotknąć na wyświetlaczu, aby otworzyć Menu.
- Wybrać opcje Ustawienia > Konfiguracja > FlexPower i wybrać odpowiedni poziom mocy.
- Dotknąć < lub X. Postępować zgodnie z instrukcjami na wyświetlaczu, aby potwierdzić ten wybór.
6. CODZIENNE UŻYTKOWANIE
OSTRZEŻENIE!
Patrz rozdział dotyczący bezpieczeństwa.
6.1 Włączanie i wyłączanie
Dotknąć przycisku przez 1 sekundę, aby włączyć lub wyłączyć płytę grzejną.
6.2 Samoczynne wyłączanie
Funkcja wyłącza płytę grzejną automatycznie, gdy:
- wszystkie pola grzejne są wyłączone;
- po włączeniu płyty grzejnej nie ustawiono mocy grzania;
- panel sterowania został zalany lub od ponad 10 sekund znajduje się na nim przedmiot (garnek, ściereczka itp.). Rozlegnie się sygnał dźwiękowy i płyta grzejna wyłączy się. Zdjąć przedmiot lub wyczyścić panel sterowania.
płyta grzejna nagrzewa się zbyt mocno (np. gdy wygotuje się zawartość garnka). Przed ponownym użyciem płyty grzejnej odczekać, aż pole grzejne ostygnie. - użyto nieodpowiedniego naczynia lub nie ma naczynia na danym polu grzejnym. Indukcyjne pole grzejne wyłącza się automatycznie po 50 sek. - nie można wyłączyć pola grzejnego lub zmienić ustawienia mocy grzania. Po pewnym czasie wyświetla się komunikat i urządzenie wyłącza się.
Zależność między ustawieniem mocy grzania a czasem wyłączenia płyty grzejnej:
| Ustawuminium mocy grzania | Płyta grzejna wylącza są po |
| 1 - 2 | 6 godz. |
| 3 - 5 | 5 godz. |
| Ustawienie mocy grzania | Plyta grzejna wymi- cza są po |
| 6 | 4 godz. |
| 7 - 9 | 1,5 godz. |
i
Gdy korzysta się z funkcji Smażenie na patelni, płyta grzejna wyłącza się po 1,5 godz. Przy funkcji Roztapianie płyta grzejna wyłącza się po 6 godz.
6.3 Wykrywanie naczyń
Funkcja ta sprawdza, czy na polach grzejnych ustawiono naczynia, i wyłącza pola grzejne, na których nie wykrywa naczyń.
- Jeśli naczynie najpierw ustawi się na polu grzejnym, a potem włączy płytę grzejną, na ekranie tego pola grzejnego pojawi się szary pasek.
- Pasek ten nie pojawi się, jeśli na polu grzejnym nie ma naczynia lub nie można wykryć naczynia z powodu nieprawidłowego umieszczenia lub nieodpowiedniego materiału.
- Jeśli naczynie na chwilę zdejmie się z włączonego pola grzejnego i odstawi na bok, wskaźniki przy tym polu zaczną migać. Jeśli w ciągu 120 sekund na włączonym polu grzejnym nie postawi się z powrotem garnka, pole to wyłączy się automatycznie. Aby wznowić gotowanie, należy pamiętać, aby postawić naczynie z powrotem na polach grzejnych we wskazanym czasie.

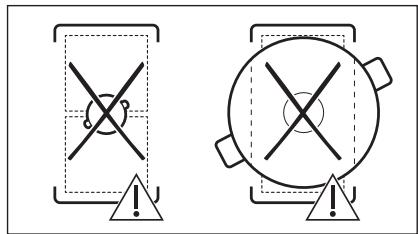

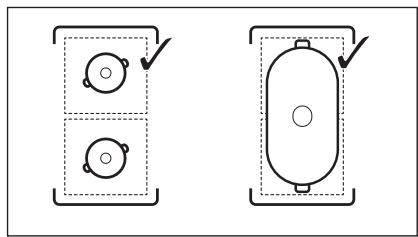

6.4 Używanie pola grzejnego
Indukcyjne pola grzejne dostosowują się automatycznie do wielkości naczyń.
Upewnić się, że naczynie jest odpowiednie do płyt indukcyjnych. Więcej informacji na temat rodzajów naczyń – patrz „Wskazówki i porady”. Sprawdzić wielkość naczynia w rozdziale „Dane techniczne”.
Aby włączyć pole grzejne, należy umieścić naczynie na środku i dotknąć
symbolu. Na wyświetlaczu pojawią się dostępne programy. Ustawić poziom mocy grzania lub wybrać jedną z funkcji automatycznych. Aby powrócić do widoku głównego, należy dotknąć X w prawym górnym rogu.
Można gotować w dużych naczyniach, ustawiając je jednocześnie na dwóch polach grzejnych przy użyciu funkcji Bridge.
Gdy działają inne pola grzejne, zakres ustawień mocy dla wybranego pola może być ograniczony. Patrz punkt „Zarządzanie energią”.
6.5 Ustawienie mocy grzania
- Płytki grzejnej.
- Umieścić naczynie na wybranym polu grzejnym i dotknąć odpowiedniego symbolu pola.
- Dotknąć lub przesunąć palcem suwaka, aby ustawić moc grzania. Ikony mocy 1-9 powiększają się, a pasek poniżej zmienia kolor na czerwony, wskazując aktualne ustawienie mocy. Po wybraniu mocy ekran przełącza się na widok rozszerzony.
Można również zmienić ustawienie mocy grzania na ekranie przeglądu pola grzejnego. Aby przejść do ekranu przeglądu pola, należy dotknąć środka rozszerzonego widoku ekranu. Aby zmienić moc grzania, należy dotknąć - lub +. Aby otworzyć rozszerzony widok ekranu, dotknąć odpowiedniej mocy.
6.6 Boost
Funkcja dodatkowo zwiększa moc indukcyjnych pól grzejnych. W indukcyjnym polu grzejnym funkcję tę można włączyć tylko na ograniczony czas. Po upływie tego czasu indukcyjne pole grzejne automatycznie powraca do najwyższego ustawienia mocy grzania.
- Wybór pola grzejnego.
- Dotknąć Boost, aby włączyć funkcję. Funkcja wyłączy się automatycznie. Aby włączyć tę funkcję ręcznie, należy wybrać pole grzejne i zmienić jego ustawienie mocy grzania na 0.
i
Funkcja Boost nie działa, gdy włączona jest funkcja Bridge lub gdy moc jednej fazy jest niewystarczająca (patrz „Zarządzanie energią”).
i
Informacja o maksymalnym czasie działania funkcji znajduje się w części „Dane techniczne”.
6.7 OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego)
OSTRZEŻENIE!
Gdy świeci się wskaźnik III/II/1, występuje zagrożenie poparzeniem ciepłem resztkowym.
Indukcyjne pola grzejne wytwarzają ciepło potrzebne do gotowania potraw bezpośrednio w dnie naczyń. Ciepło z naczynia podgrzewa płytę ceramiczną.
Wskaźniki te pojawiają się, gdy pole grzejne jest gorące. Pokazują one ciepło resztkowe aktualnie używanych pól grzejnych:
III - dalsze gotowanie, - podtrzymywanie temperatury, - ciepło resztkowe.
Może również pojawić się wskaźnik:
dla sąsiadujących pól grzejnych, nawet jeśli nie są używane, - gdy gorące naczynie zostanie umieszczone na zimnym polu grzejnym, gdy płyta grzejna jest wyłączona, ale pole grzejne jest nadal gorące.
Wskaźnik zniknie po ostygnięciu pola grzejnego.
6.8 Keep warm
Funkcja ta służy do podtrzymywania temperatury, aby potrawa pozostawała ciepła.
Funkcja Keep warm jest dostępna tylko wtedy, gdy pole grzejne jest nadal ciepłe po zakończeniu gotowania (widać ikonkę ciepła resztkowego), a naczynie pozostaje na polu grzejnym. Funkcja ta nie działa przy zimnym polu grzejnym.
- Dotknąć, aby włączyć Keep warm. Funkcja Keep warm działa do czasu jej wyłączenia.
- Aby wyłączyć funkcję, należy dotknąć w lewym górnym rogu wyświetlacza. W razie potrzeby ustawić timer. Patrz „Opcje timera".
6.9 Opcje timera
+STOP
ECO Timer
Funkcja ta służy do określenia czasu pracy pola grzejnego podczas danego cyklu gotowania.
Aby oszczędzać energię, pole grzejne wyłączy się zanim zadziała ECO Timer. Różnica w czasie zależy od ustawienia mocy grzania i czasu trwania pieczenia.
Funkcji tej można używać, gdy pole grzejne jest włączone. Funkcję można ustawić oddzielnie dla każdego pola grzejnego.
- Najpierw wybrać moc grzania dla odpowiedniego pola grzejnego, a następnie ustawić funkcję.
- Dotknąć symbolu pola.
- Dotknąć . Na wyświetlaczu pojawi się okienko menu zegara.
- Zaznaczyć Włącz pole grzejne pole wyboru, aby włączyć tę funkcję.
- Ustawić czas.
- Dotknąć OK, aby potwierdzić.
Można także wybrać X, aby anulować wybór.
Ustawienia ECO Timer można zmienić w trakcie pieczenia: dotknąć ^+ STOP z wartości timera, a potem dotknąć EDYCJA.
Gdy upłynie czas timera, rozlegnie się sygnał dźwiękowy i wyskakujące okienko. Dotknąć OK, aby wyłączyć ten sygnał.
Aby wyłączyć tę funkcję, należy ustawić moc grzania na 0. Albo dotknąć +STOP z wartości timera, dotknąć X potwierdzić wybór, gdy pojawi się wyskakujące okienko.
Timer
Funkcji tej można używać, gdy pole grzejne jest włączone.
Funkcja nie ma wpływu na inne jednocześnie działające funkcje.
- Wybrać dowolne pole grzejne. Na wyświetlaczu pojawi się odpowiedni suwak.
- Dotknąć. Na wyświetlaczu pojawi się okienko menu zegara.
- Odznaczyć pole grzejne, aby włączyć tę funkcję.
- Ustawić czas.
- Dotknąć OK, aby potwierdzić. Można też wybrać X, aby anulować wybór.
Ustawienia timera można zmienić w trakcie pieczenia: dotknąć wartości timera, a potem dotknąć EDYCJA.
Gdy upłynie czas timera, rozlegnie się sygnał dźwiękowy i wyskakujące okienko. Dotknąć OK, aby wyłączyć ten sygnał.
Aby wyłączyć funkcję, należy dotknąć wartość timera, dotknąć X i potwierdzić wybór, gdy pojawi się wyskakujące okienko.
6.10 /… Bridge
Funkcja ta łączy dwa pola grzejne, które działają jak jedno pole grzejne z tym samym ustawieniem mocy grzania. Można jej używać do gotowania w dużych naczyniach kuchennych.
Naczynie powinno zakrywać środki obu pól grzejnych. Jeśli naczynie stoi pomiędzy ich dwoma środkami, funkcja ta nie włączy się.
- Ustawić naczynie na dwóch polach grzejnych.
- Dotknąć na wyświetlaczu, aby otworzyć Menu i wybrać Bridge. Można również dotknąć skrótu w widoku ogólnym pola.
- Ustawić moc grzania. Aby włączyć tę funkcję, należy dotknąć skrótu…. Pola grzejne są odtąd działać niezależnie.
6.11 | Pauza
Ta funkcja ustawia wszystkie włączone pola grzejne na najniższą moc grzania.
Gdy funkcja ta działa, włączone są symbole przycisków ① i WZNÓW. Wszystkie pozostałe symbole na panelu sterowania są zablokowane.
Funkcja nie blokuje funkcji zegara: Po zakończeniu działania funkcji timera dotknąć dowolnego pola na ekranie, aby wyłączyć sygnał dźwiękowy.
- Dotknąć, aby otworzyć Menu.
- Dotknąć II, aby włączyć funkcję.
Ustawienie mocy grzania jest obniżone do (Keep warm). Aby wyłączyć tę funkcję, należy dotknąć WZNÓW.
Poprzednie ustawienia mocy grzania zostaną przywrócone.
6.12 Blokada
Podczas pracy płyty grzejnej można zablokować panel sterowania. Zapobiega to przypadkowej zmianie ustawienia mocy grzania.
- Ustawić moc grzania.
- Dotknąć, aby otworzyć Menu.
- Dotknąć, aby włączyć funkcję. Aby wyłączyć tę funkcję, należy nacisnąć i przytrzymać przycisk ODBLOKUJ przez 4 sek.
i
Wyłączenie płyty grzejnej powoduje również wyłączenie tej funkcji.
6.13 Blokada uruchomienia
Funkcja ta zapobiega przypadkowemu włączeniu płyty grzejnej.
- Dotknąć, aby otworzyć Menu.
- Wybrać Ustawienia > Konfiguracja > Blokada uruchomienia.
- Aby włączyć tę funkcję, należy włączyć przycisk i dotknąć liter E-U-O w kolejności alfabetycznej.
Aby wyłączyć funkcję, należy ustawić przyłącznik w położeniu wyłączenia.
Uruchomienie funkcji po jej włączeniu może zająć trochę czasu.
6.14 FUNKCJE: Smażenie na patelni
Funkcja ta umożliwia ustawienie mocy grzania odpowiedniej do smażenia potraw. Płyta grzejna dostosowuje tę temperaturę do różnych rodzajów potraw i utrzymuje ją przez cały czas gotowania. Po ustawieniu mocy grzania nie jest konieczna ręczna regulacja temperatury.
UWAGA!
Używać wyłącznie zimnych naczyń. Nie pozostawiać płyty grzejnej bez nadzoru podczas działania tej funkcji.
- Ustawić naczynie bez oleju/tłuszczu na jednym z pól grzejnych po lewej stronie. Można użyć jednego pola grzejnego lub połączyć oba pola za pomocą Bridge.
- Wybrać FUNKCJE > Smażenie na patelni.
- Wybrać poziom smażenia. Start podgrzewania.
- W razie potrzeby ustawić funkcję minutnika.
Timer uruchamia się natychmiast. Gdy naczynie osiągnie żądaną temperaturę, rozlegnie się sygnał dźwiękowy i pojawi się wyskakujące okienko. Teraz do naczynia należy dodać olej i potrawę. Aby zamknąć to okienko i rozpocząć smażenie, należy dotknąć OK. Aby wyłączyć funkcję ręcznie, należy dotknąć 0 na pasku sterowania.
Wskazówki i porady:
Postępować zgodnie z instrukcją na wyświetlaczu, aby dowiedzieć się, kiedy odwrócić potrawę lub dostosować poziom grzania. - W razie potrzeby można zmienić domyślną moc grzania. - Grube kawałki żywności lub surowe ziemniaki należy przykryć pokrywką podczas pierwszych 10 minut smażenia. - Nagrzewanie ciężkich naczyń może potrwać dłużej. - Naczynia wielowarstwowe należy używać przy małej mocy grzania, aby nie dopuścić do ich uszkodzenia. - Nie używać cienkich naczyń emaliowanych. Mogą ulec przegrzaniu i uszkodzeniu.
Odpowiednie naczynia do korzystania z funkcji Smażenie na patelni
Należy używać wyłącznie naczyń z płaskim dnem. Aby sprawdzić, czy naczynie jest prawidłowe:
- Odwrócić naczynie do góry dnem.
- Umieścić linijkę na dnie naczynia.
- Spróbować wsunąć monetę 1, 2 lub 5 eurocentów (lub inną monetę o podobnej grubości około 1,7 mm) między linijkę a dno naczynia.
a. Naczynie nie nadaje się, jeśli między linijką a dnem naczynia można wsunąć monetę.
b. Naczynie nadaje się, jeśli między linijką a dnem naczynia nie można wsunąć monety.
6.15 FUNKCJE Gotowanie
Funkcja ta automatycznie dostosowuje moc grzania, aby woda nie wykipiała, gdy osiągnie temperaturę wrzenia.
i
Funkcja ta jest dostępna we wszystkich polach grzejnych. Jeśli wybrane pole grzejne (I/II/III) zawiera jeszcze ciepło resztkowe, funkcja jest wyłączona. Zaczekać, aż pole grzejne ostygnie, aby użyć funkcji. Funkcja ta nie działa z naczyniami nieprzywierającymi.
UWAGA!
Nie używać tej funkcji z pustymi naczyniami. Nie pozostawiać płyty grzejnej bez nadzoru podczas działania tej funkcji.
- Umieścić na polu grzejnym naczynie napełnione co najmniej 1 l wody.
- Wybrać FUNKCJE > Gotowanie.
- W razie potrzeby ustawić funkcję minutnika.
Timer uruchamia się natychmiast.
- Aby wyłączyć funkcję ręcznie, wystarczy dotknąć w lewym górnym rogu wyświetlacza.
Po osiągnięciu temperatury wrzenia płyta grzejna automatycznie obniża ustawienie mocy grzania. W tym momencie można je ręcznie dostosować w razie potrzeby.
Wskazówki i porady:
- Funkcja ta najlepiej nadaje się do gotowania wody i gotowania ziemniaków.
- Funkcja nie będzie działać prawidłowo, gdy korzysta się z czajnika lub kawiarki.
- Napełnić naczynie między połową a trzema czwartymi pojemności zimną wodą, tak aby jej poziom znajdował się 4 cm poniżej górnej krawędzi. Użyć od 1 do 5 litrów wody. Łączny ciężar wody (lub wody i ziemniaków) powinien mieścić się w zakresie od 1 do 5 kg.
- Aby uzyskać najlepsze efekty, należy gotować tylko całe, nieobrane, średniej wielkości ziemniaki. Nie układać ziemniaków w naczyniu zbyt ściśle. Podczas działania tej funkcji należy unikać powodowania nadmiernych drgań zewnętrznych (np. od użycia blendera lub telefonu komórkowego położonego obok płyty grzejnej).
- W zależności od rodzaju produktu i naczyń można dostosować moc grzania po osiągnięciu temperatury wrzenia.
- Sól dodawać dopiero po osiągnięciu temperatury wrzenia. Używać pokrywki, aby oszczędzać energię.
6.16 FUNKCJE Roztapianie
Funkcji tej można używać do roztapiania różnych produktów, np. czekolady lub masła.
UWAGA!
Nie pozostawiać płyty grzejnej bez nadzoru podczas działania tej funkcji.
- Ustawić naczynie na dwóch polach grzejnych.
- Wybrać FUNKCJE > Roztapianie.
- W razie potrzeby ustawić funkcję minutnika.
- Dotknąć OK.
Aby wyłączyć tę funkcję ręcznie, należy dotknąć w lewym górnym rogu wyświetlacza.
6.17 Potrawy
Funkcja ta pomaga w przygotowywaniu różnych potraw przy użyciu wstępnie ustawionych programów przeznaczonych dla określonych kategorii żywności. Dostępność programów zależy od pola grzejnego.
UWAGA!
Nie pozostawiać płyty grzejnej bez nadzoru podczas działania tej funkcji.
- Ustawić naczynie na dwóch polach grzejnych. Można użyć jednego pola grzejnego lub połączyć dwa pola za pomocą Bridge.
- Wybrać Potrawy.
- Wybrać rodzaj potrawy.
- W razie potrzeby ustawić funkcję minutnika.
- Postępować zgodnie ze wskazówkami na wyświetlaczu.
W zależności od rodzaju potrawy i wybranego programu można ustawić i modyfikować szczegóły, np. poziom dogotowania potraw, poziom grzania do smażenia itp.
Wskazówki i porady:
- Najczęściej gotowane potrawy są automatycznie dodawane do listy Najczęściej przyrządzane.
- Niektóre potrawy mają długie nazwy, których nie można w pełni wyświetlić na liście. Aby wyświetlić pełną nazwę potrawy, należy dotknąć „...".
Programy można dodawać ręcznie do listy Ulubione. - Niektóre programy można ukryć, dotykając. Aby je przywrócić, należy przejść do Ustawienia > Konfiguracja > Potrawy.
6.18 Hob²Hood
Jest to funkcja automatyczna służąca do połączenia płyty grzejnej z odpowiednim okapem. Zarówno płyta grzejna, jak i okap są wyposażone w układ komunikacji przesyłający sygnały w podczerwieni. Prędkość wentylatora jest zadawana i ustawiana automatycznie stosownie do ustawienia trybu oraz temperatury najmocniej rozgrzanego naczynia na płycie grzejnej. Możliwe jest również ręczne sterowanie wentylatorem z płyty grzejnej lub samego okapu.
i
Jeśli zmieni się prędkość wentylatora okapu, domyślne połączenie z płytą grzejną zostaje wyłączone. Aby ponownie włączyć tę funkcję, należy wyłączyć oba urządzenia i ponownie je włączyć.
i
W niektórych okapach funkcja ta może być domyślnie wyłączona. W takim przypadku należy włączyć funkcję najpierw na okapie, a następnie na płycie grzejnej. Więcej informacji znajduje się w instrukcji obsługi okapu.
Ustawianie automatycznego trybu wentylatora
Aby ustawić okap w trybie automatycznym, należy wybrać jeden z następujących ustawień prędkości wentylatora: Tryb 2 - Tryb 6. Okap reaguje na każde działanie płyty grzejnej. Można ustawić płytę grzejną, aby włączała tylko oświetlenie - w tym celu należy wybrać 1.
- Dotknąć 三
- Wybrać Ustawienia > Hob²Hood.
- Włączyć przycisk, aby włączyć okap.
Wszystkie tryby automatyczne są wyświetlane jako lista. 4. Wybrać tryb. 5. Dotknąć × lub < , aby zapisać wybór i wyjść.
Aby sprawdzić aktualną prędkość wentylatora, należy dotknąć. Prędkość wentylatora widać w lewym górnym rogu wyświetlacza. Aby wyłączyć wentylator, należy dotknąć. Aby włączyć wentylator, należy dotknąć.
| Tryby auto-matyczne | Oświet-
lenie
automa-
tyczne | Gotowa-
nie1) | Smaże-
nie2) |
| Prędkość
wentylatora |
| OFF | Wymi. | - | - |
| Tryb 1 | Wymi. | - | - |
| Tryb 2 3) | Wymi. | 1 | 1 |
| Tryb 3 | Wymi. | - | 1 |
| Tryb 4 | Wymi. | 1 | 1 |
| Tryb 5 | Wymi. | 1 | 2 |
| Tryb 6 | Wymi. | 2 | 3 |
1) Płyta grzejna rozpoznaje proces gotowania i ustawia prędkość wentylatora zgodnie z trybem automatycznym. 2) Płyta grzejna rozpoznaje proces smażenia i ustawia prędkość wentylatora zgodnie z trybem automatycznym. 3) W tym trybie włączanie wentylatora i oświetlenia jest niezależne od temperatury.
Ustawianie trybu ręcznego wentylatora
Prędkość wentylatora można również regulować ręcznie. 1. Dotknąć Y. 2. Dotknąć Tryb ręczny.
Pojawi się pasek regulacji prędkości wentylatora. 3. Dotknąć lub przesunąć palcem, aby ustawić prędkość wentylatora.
Aby włączyć maksymalną prędkość wentylatora, należy dotknąć Boost. Przez
pewien czas wentylator pracuje w trybie Boost. Po upływie tego czasu ustawienie prędkości wentylatora automatycznie zmienia się na 3. Aby wyłączyć Boost ręcznie, należy nacisnąć 0.
Oświetlenie w okapie
Płyta grzejna umożliwia automatyczne włączanie oświetlenia podczas uruchamiania płyty grzejnej. W tym celu należy ustawić tryb automatyczny na tryb 1 - tryb 6. Oświetlenie okapu można włączać lub wyłączać.
Ręczne włączanie oświetlenia
- Dotknąć .
- Aby włączyć oświetlenie, należy dotknąć
Aby wyłączyć oświetlenie, należy ponownie dotknąć
6.19 Język
- Dotknąć, aby otworzyć Menu.
- Wybrać Ustawienia > Konfiguracja > Język.
- Wybrać język z tej listy.
Aby zapisać wybór, należy dotknąć X lub Następnie wybrać TAK w wyskakującym oknie.
W razie pomyłki w wyborze języka, pojawi się lista. Najpierw wybrać pierwszą od góry opcję z lewej strony, potem pierwszą od góry opcję z prawej strony. Przewinąć w dół, aby wybrać z listy odpowiedni język. Gdy pojawi się wyskakujące okienko, wybrać opcję po prawej stronie.
6.20 Dźwięki przycisków / Głośność
Możliwy jest wybór dźwięków emitowanych przez płytę grzejną lub ich całkowite wyłączenie. Dostępne ustawienia to klikanie (domyślne) lub sygnały dźwiękowe.
Można również wybrać poziom głośności.
- Dotknąć na wyświetlaczu, aby otworzyć Menu.
- Wybrać Ustawienia > Konfiguracja > Dźwięki przycisków / Głośność.
- Wybrać odpowiednią opcję. Ustawienie to zostaje automatycznie zapisane.
6.21 Jasność
Można zmienić ustawienia jasności wyświetlacza.
Do wyboru jest 5 jasności wyświetlacza od najniższej 1 do najwyższej 5.
- Dotknąć, aby otworzyć Menu.
- Wybrać Ustawienia > Konfiguracja > Jasność.
- Wybrać odpowiednie ustawienie. Ustawienie to zostaje automatycznie zapisane.
6.22 Zarządzanie energią
Jeśli włączone jest kilka pól grzejnych, a pobór mocy przekracza ograniczenia zasilania, funkcja ta dzieli dostępną moc pomiędzy wszystkie pola grzejne (zasilane z tej samej fazy). Płyta grzejna steruje ustawieniami mocy grzania, aby nie wyzwolić bezpieczników instalacji domowej.
- Pola grzejne są pogrupowane zgodnie z umiejscowieniem i liczbą faz podłączonych do płyty grzejnej. Maksymalne obciążenia każdej fazy wynosi 3680 W. Jeśli płyta grzejna osiągnie maksymalną dostępną moc jednej fazy, moc pól grzejnych zostanie automatycznie zmniejszona.
- Priorytetowe jest zawsze ustawienie mocy grzania pola grzejnego wybranego jako pierwsze (lub pola grzejnego przy użyciu funkcji lub potrawy). Pozostała moc zostanie rozdzielona pomiędzy pozostałymi polami grzejnymi zgodnie z wybraną kolejnością.
- Kolor paska sterowania pokazuje dostępne opcje mocy grzania:
- czerwony - aktualne ustawienie mocy grzania,
- biały - maksymalna dostępna moc grzania,
- jasnoszary - niedostępne ustawienie grzania (działa Zarządzanie energią).
- Jeśli niedostępna jest wyższa moc grzania, należy najpierw zmniejszyć ją dla innych pól grzejnych.
Informacje dotyczące możliwych kombinacji mocy grzania można znaleźć na ilustracji.
Jeśli całkowita moc płyty grzejnej jest ograniczona (1500W-6000 W), funkcja ta rozdziela dostępną moc między wszystkie pola grzejne. Patrz rozdział „Przed pierwszym użyciem" > „FlexPower".
Patrz rozdział dotyczący bezpieczeństwa.
7.1 Naczynia
Silne pole elektromagnetyczne z indukcyjnego pola grzejnego bardzo szybko wytwarza ciepło w naczyniu.
Na indukcyjnych polach grzejnych należy używać odpowiednich naczyń.
- Aby zapobiec przegrzaniu i poprawić działanie pól grzejnych, naczynie musi być jak najgrubsze i jak najbardziej płaskie.
- Do funkcji smażenia na patelni należy używać wyłącznie naczyń z płaskim dnem.
- Przed ustawieniem naczynia na powierzchni płyty grzejnej należy upewnić się, że jego spód jest czysty i suchy.
- Należy zawsze uważać, aby nie przesuwać ani nie trzeć naczynia o krawędzie i narożniki szkła, ponieważ może to spowodować odpryski lub uszkodzenia powierzchni szkła.
Materiał naczynia
- prawidłowe: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (z odpowiednim oznaczeniem producenta). - Nieprawidłowe: aluminium, miedź, mosiądz, szkło, ceramika, porcelana.
Naczynia nadające się do gotowania na płycie indukcyjnej to:
- możliwe jest szybkie zagotowanie wody w naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc;
- magnes jest przyciągany przez dno naczynia.
Wymiary naczynia
Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczynia. - Wydajność pola grzejnego zależy od średnicy naczynia. Naczynie o średnicy dna mniejszej niż minimalna pochłania
tylko część energii generowanej przez pole grzejne.
- Ze względów bezpieczeństwa oraz by uzyskać optymalne efekty pieczenia, nie należy używać naczyń mniejszych niż podano w rozdziale „Specyfikacja pól grzejnych”. Podczas gotowania należy unikać umieszczania naczyń w pobliżu panelu sterowania. Może to mieć wpływ na działanie panelu sterowania lub spowodować przypadkowe włączenie funkcji pola grzejnego.
Patrz „Dane techniczne”.
7.2 Hałas podczas pracy
Jeśli słychać:
trzaski: naczynie wykonane jest z różnych materiałów (konstrukcja wielowarstwowa). - gwizdanie: pole grzejne jest ustawione na wysoką moc grzania, a naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa). - buczenie: ustawiono wysoką moc grzania. - klikanie: następuje przełączanie elektryczne, naczynie jest wykrywane po jego umieszczeniu na płycie grzejnej. - syczenie, brzęczenie: wentylator pracuje.
Opisane odgłosy są normalnym zjawiskiem i nie świadczą o usterce urządzenia.
7.3 Wskazówki i porady dotyczące korzystania z funkcji Hob2Hood
Obsługa płyty grzejnej za pomocą funkcji:
- Zabezpieczyć panel okapu przed bezpośrednim działaniem promieni słonecznych.
- Nie kierować żarówki halogenowej na panel okapu.
- Nie należy zasłaniać panelu sterowania płyty grzejnej.
- Nie zakłócać sygnału między płytą grzejną a okapem (np. przez zasłonięcie dłonią, uchwytem naczynia lub wysokim naczyniem). Patrz ilustracja.
Poniższy okap jest przykładowy.
i
Utrzymywać w czystości okienko emitera sygnałów w podczerwieni funkcji Hob²Hood.
i
Inne urządzenia sterowane zdalnie mogą zakłócać sygnał. Nie należy używać tego typu urządzeń w pobliżu płyty grzejnej, jeśli włączono funkcję Hob2Hood.
Okapy kuchenne z funkcją Hob²Hood
Pełną ofertę okapów kuchennych współpracujących z tą funkcją można znaleźć w naszej witrynie internetowej dla klientów. Okapy kuchenne Electrolux, które działają z tą funkcją, muszą posiadać symbol
8. KONSERWACJA I CZYSZCZENIE
OSTRZEŻENIE!
Patrz rozdział dotyczący bezpieczeństwa.
Czyść płytę grzejną po każdym użyciu. Zawsze używaj naczyń z czystym dnem. Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej. Stosuj specjalne środki przeznaczone do czyszczenia powierzchni płyty grzejnej. Zawsze używaj skrobaka zalecanego do płyt grzejnych o szklanej powierzchni. Skrobak należy stosować jako dodatkowe narzędzie do czyszczenia szkła po czyszczeniu standardowym.
OSTRZEŻENIE!
Do czyszczenia szklanej powierzchni nie wolno używać noży ani innych ostrych, metalowych narzędzi.
8.2 Czyszczenie płyty grzejnej
Wyjąć natychmiast: stopiony plastik, folie, sól, cukier oraz zabrudzenia z potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą uszkodzić płytę grzejną. Uważać, aby się nie oparzyć. Użyć specjalnego skrobaka, przykładając go pod ostrym kątem do szklanej powierzchni i przesuwając po niej ostrzem. - Usuwać, gdy płyta grzejna wystarczająco ostygnie: pierścienie po kamieniu, pierścienie po wodzie, plamy tłuszczu, błyszczące metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu. Po wyczyszczeniu wytrzeć płytę grzejną do sucha miękką szmatką. - Usunąć błyszczące metaliczne odbarwienia: użyć wodnego roztworu octu i wyczyścić szklaną powierzchnię wilgotną szmatką.
9. ROZWIĄZYWANIE PROBLEMÓW
OSTRZEŻENIE!
Patrz rozdział dotyczący bezpieczeństwa.
9.1 Co zrobić, gdy...
| Problem | Mоżliwa przyczyna | Środek zaradczy |
| Nie można uruchomici płyty grzejnej ani nią sterowania. | Płyty grzejnej nie podłacznono do za-silania lub podłuczono nieprawidłow-o. | Sprawdzić,czy płyte grzejna podlą-czono prawidlowo do zasilania.Patrz schemat polączeń. |
| Zadział bezechecnik. | Sprawdzić,czy bezpiecznych jest przyczyna usterki.Jezeli nadal będzie dochodźć do wyzwalania bezpiecznika,naleź y skontaktuć są z wykalifikowanyem elektrykiem. |
| W ciagu 60 sekund nie ustawionomocy grzania. | Ponownie wączyć płyte grzejna i ustawić moc grzania w ciagu mak-symalnie 60 sekund. |
| Dotknićto JDBC&Csneść 2 lubȩ痔czników. | Dotknic tylko jederngo pola czujnika. |
| Wączona jest funcka Pauza. | Patrz „Codzienne uzytkowanie". |
| Wyświetlacz nie reaguje na dotyk. | C摩擦cy's wyświetlacza jest zakryta lub naczynia są ustawione zbyt blisko wyświetlacza.Na wyświetlaczu jest jakis plny lub przemiot. | Usunć przyzemtiy.Odsunć na-czynia od wyświetlacza.Oczycie wiyswietlacz i zaczekić,ź uradzdenie ostygnie.Odlączyć płyte grzejna od zasilania elektrycznego.Po uplywie 1 minuty ponownie są podlączyć. |
| Rozlegnie sie sygnat dzwiekowy i plya grzejna wymipty sie.Gdy plya grzejna jest wymiptyczone,rozlega sie sygnat dzwiekowy. | Umieszczono przyzemniat na Jednym lubwczksej liczbie pól czujników. | Zdć przypezimot z polc zcuajników. |
| Plya grzejna wymipty sie. | Na polu czujnika znajduje sie przydet-miot①. | Zdć przypezimot z pola czujnika. |
| Wskaźnikciepla resztkownikie noiewlacza sie. | Pole grzejne nie jest gorace, ponie-waź dzialało za krótko lub doszło do uszkodzenia czujnika pod powierzchnia płytry grzejne. | Ješli pole grzejne dzialało wystar-czajność dlugo, aby bylo gorace, na-lezy skontaktowej są z autoryzowa-nym centrum serwisowym. |
| Nie można wymiptyc'najwicksej mo-cy grzania. | Inne pole grzejne jest ustawione na najwcskszamy monoc grzania. | Najpiew naleź yzmiejszych moc drugiego pola grzejnégo. |
| Funkcja FlexPower zbyt niski po-ziom. | Zmiana mocy maksymalnej zasila-nia w Menu.Zobacz „Przed pierw-szym uzyciem". |
| Pola czujników nagrzewaja są do wysokiej temperatury. | Naczynie jest zbyt duze lub ustawio- ne zbyt blisko elementów steruju-cych. | Ješli toMZIwe, duze naczynia na-lezy ustawiać na tylnych polach. |
| Hob²Hood nie dziala. | Zakryto panel sterOWANIA. | Usunęć przydmiot z panelu sterOWANIA. |
| Hob²Hood ekran jest niewidoczny. | Hob²Hood jest wylączone w usta-wieniach. | Przejść do ustawień/Hob²Hood i wyncZYć tę fungcję. |
| Hob²Hood funckja jest wylączona, ale dziala tylko oświetlenie. | Wlączono Tryb 1. | Zmienić tryb na Tryb 1 - Tryb 6 lub zaczekAAC, az uruchomi są tryb au-tomatyczny. |
| Hob²Hood Działaja tryby 1 - 6, ale oświetlenie jest wylączone. | Prawdopodobnie problem jest zwía-zany z zarówka oświetlenia. | Skontaktować sie z autoryzowanym centrum serwisowym. |
| Brak sygnalty wȩwickowych pod-czas dotykania pól czujników na pa-nelu. | Sygnaly dzwiekowe są wylączone. | Wlączy sygnaly dzwiekowe. Patrz „Codzienne uzytkOWANIE". |
| Ustawiono niewlásciwy jejzyk. | Przypadkowo zmieiono jejzyk. | Abyzmienić niewlásciwy jejzyk, na-lezy postepoWAĆ zgodnia z instruk-cja w punkcie „Codzienne uzytkOWAanie", „Język". |
| Pole grzejne wylącza są. | Funkcja Samocznyne wylączenie wylącza pole grzejne. | Wlączyć i ponownie wylączyć płyte grzejna. Patrz „Codzienne uzytkOWANIE". |
| Wyświetla są 1 oraz komunikat. | Blokada dziala. | Patrz „Codzienne uzytkOWANIE". |
| Pojawia są E - U - O. | Wlączona jest Blokada uruchomie-nia. | Patrz „Codzienne uzytkOWANIE". |
| Pasek poziomu mocy miga. | Brak naczyna na polu grzejnym. | Postawić naczynie na polu grzej-nym. |
| UzytoNieodpowsiednio gno zaczyna. | Uzyć odpowiednie naczynie. Patrz „Wskazówki i porady". |
| Średnica dna naczyna jest za mała dla wybranego pola. | Uzywać nacznych o odpowiednich wy-miarach. Patrz „Dane technicznE". |
| Wlączy są 2. | Polączenia elektryczne jest wadliwe. | Odlączycy plTy grejeń od zasilania i sprawdzić to pola zcenienie. Patrz „In-stalacja". |
| Wlączy są 4. | Czujnik temperatury pola wykrywa temperatuć zbyt wysoka lub zbyt riska. | Pozostawic pole grzejne do ostyg-niecia lub podnięsć temperatuć oto-czenia powyȩj 15°C. Jeśli problem;bźdie wystepowal nadal,;nalezy skontatkowyć sie z autoryzOWANYM punktem serwisOWym. |
| Wączy są [E7]. | Wentylator chłodźcy jest zablokowy. | Upewnić są, ze nicNie blokuje wen-tylatora. Jeśli wentylator nie jest przyeznic zablokowy i problem nie ustepuje, ale��y skontak-tować są z autoryzowanym centrum serwisowym. |
| Słyszaly jest piągły sygnal dźwie-kowy. | Nieprawidłowowe podłaczenia elektryczne. | OdlącZYć płyte grzejno od zasilania elektrycznych. Zwrócić są do wy-kwalifikowanego elektryka, aby sprawdzil instalacja. |
| Nacznia nagrzewaja są dluzej nigz 5 minut. | Dno naczyna nie jest kompatybiline z płyta indukcyjna. | Uzywać naczny z opdowiednim (pla-skim, magnetycznym) dnm. Patrz „Wskazówki i porady". |
| Funkcja FlexPower zmiejejsza mak-symalną moc zasilania. | Zobacz Codzienne uzytkowanie, Za-rzędzanie energia. |
| Funkcja Gotowanie nie wącza są. | W tym polu grzejnym nadal pozostaje cieplę resztkowe. | Poczekć,⁺ pole grzejne ostygnie, lub uzyć innego, zimnégo pola. |
| Funkcja Gotowanie nie wącza są. | W garnku要去 brakowej wody (nie要去 wykryc wibraci) lub woda jest juź zbyt ciepla. | Uzyć co najmiej 1 Zimnej wody na garnek. |
| Funkcja Gotowanie nagle są wącza. | Nacznie są spoßnia warunkowy tej fungcjä. Funkcja ni wykrywa drgań wywołyanych wrzeieniem wody.Nacznie要去 być zbyt sądela tego pola grzejnégo. | Funkcj jej nie nalewy uzywać do na-czyń z powlóka zapobiegajność przy-wieraniu.Zagotowej如何去 wody lub przelacyść są na jakie zimne pole. Nie dodawać soli, do czasu⁺ woda osiagnie punkt wrzenia.Upewnić są,⁺ sreśdnica nacznia odpopiada wielocsci pola grzejne-go. Nacznia nalewy stawość na Środku pola grzejnégo. |
| Nagrzewanie przy uzyciu fungcjä Smażenie na patelni zajmuje duźoz czasu. | Nacznie jest zbyt sącie lub ma hierowania dno. | Patrz „Wskazówki i porady". |
9.2 Jeśli nie można znaleźć rozwiązania...
Jeżeli rozwiązanie problemu w wąskim zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym. Podać dane z tabliczki znamionowej. Upewnić się,
że płyta grzejna była prawidłowo użytkowana. Jeśli nie, naprawę wykona odpłatnie pracownik serwisu lub sprzedawca - również w okresie gwarancyjnym. Informacja na temat okresu gwarancyjnego i autoryzowanych punktów serwisowych znajduje się w broszurze gwarancyjnej.
10. DANE TECHNICZNE
10.1 Tabliczka znamionowa
Model EIS87583
Numer produktu (PNC) 94959928300
10.2 Parametry pól grzejnych
| Pole grzejne | Moc znamionowa (maksymalna moc grzania) [W] | Boost [W] | Maksymalny czas funkcj Boost [min] | Średnica naczy-nia [mm] |
| Lewe przyednie | 2300 | 3200 | 10 | 125 - 210 |
| Lewe tylne | 2300 | 3200 | 10 | 125 - 210 |
| Środkowe tylne | 2300 | 3200 | 10 | 125 - 210 |
| Prawe przyednie | 2300 | 3200 | 10 | 125 - 210 |
| Prawe tylne | 2300 | 3200 | 10 | 125 - 210 |
Moc pól grzejnych może różnić się od wartości podanych w tabeli. Zmienia się ona w zależności od materiałów i wymiarów naczyń.
W celu uzyskania optymalnych efektów gotowania należy stosować naczynia o średnicy nie mniejszej niż podano w tabeli.
11. EFEKTYWNOŚĆ ENERGETYCZNA
| Dane identifikacyjne modelu | EIS87583 |
| Typ pły grzejnej | Płyta grzejna do jabutowy |
| Liczba pól grzejnych | 5 |
| Technologia grzania | Płyta indukcyjna |
| Średnica okraglych pól grzejnych (Ø) | Środkowe tylne | 21.0 cm |
| Długość (Dl.) i szerokość (Szer.) nieokraglego pola grzejność | Lewe przyednie | Dl. 22.3 cm Szer. 21.8 cm |
| Długość (Dl.) i szerokość (Szer.) nieokraglego pola grzejność | Lewe tylne | Dl. 22.3 cm Szer. 21.8 cm |
| Długość (Dl.) i szerokość (Szer.) nieokraglego pola grzejność | Prawe przyednie | Dl. 22.3 cm Szer. 21.8 cm |
| Długość (Dl.) i szerokość (Szer.) nieokraglego pola grzejność | Prawe tylne | Dl. 22.3 cm Szer. 21.8 cm |
| Zużycie energii na pole grzejne (EC electric cooking) | Lewe przyednie | 180.8 Wh/kg |
| Lewe tylne | 184.4 Wh/kg |
| Środkowe tylne | 184.4 Wh/kg |
| Prawe przyednie | 189.4 Wh/kg |
| Prawe tylne | 184.4 Wh/kg |
IEC / EN 60350-2 - elektryczny przyrząd do gotowania do użytku domowego - część 2: Płyty grzejne - metody pomiaru wydajności.
11.2 Oszczędzanie energii
Postępując zgodnie z poniższymi wskazówkami, możesz zaoszczędzić energię podczas codziennego gotowania.
Podczas podgrzewania wody używać tylko niezbędnej jej ilości. - Jeśli to możliwe, zawsze zakładać pokrywki na naczynia. Naczynia stawiać na środku pola grzejnego. - Wykorzystać ciepło resztkowe, aby utrzymać ciepło potrawy lub ją stopić.
12. OCHRONA ŚRODOWISKA
Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.
Nie wolno wyrzucać urządzeń oznaczonych symbolem wraz z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.
Teraz możesz na patelnię nalać olej i położyć
jedzenie. Jeśli chcesz zamknąć okno i uruchomić smażenie, dotknij przycisku OK. Jeśli chcesz zatrzymać funkcję ręcznie, dotknij przycisku 0 na panelu sterowania.
Rady i wskazówki:
Postępuj zgodnie ze wskazówkami na wyświetlaczu. Jedzenie w porę odwróć lub dostosuj poziom ogrzewania. W razie potrzeby możesz zmienić domyślny poziom ogrzewania. Przy grubych kawałkach jedzenia lub surowych ziemniakach używaj podczas pierwszych 10 minut smażenia pokrywki. - Ciężkie patelnie mogą się nagrzewać dłużej. Patelnie wielowarstwowe używaj przy niskim poziomie ogrzewania, aby nie dopuścić do przegrzania i uszkodzenia naczyń kuchennych. - Nie używaj cienkich emaliowanych naczyń. Mogą się przegrzać i uszkodzić.
Odpowiednie patelnie do funkcji Smażenie na patelni
Jasność wyświetlacza możesz zmienić.
Dostępnych jest 5 poziomów jasności, przy czym 1 jest najniższy, a 5 najwyższy.
- Dotknij przycisku 三, aby otworzyć menu.
- Wybierz pozycje Ustawienia > Ustawienia > Jasność.
- Wybierz żądany poziom.
Ustawienie zostanie automatycznie zapisane.
6.22 Zarządzanie wykonaniem
