Type de produit	Ordinateur portable
Marque	Packard Bell
Modèle	MAESTRO 230
Taille d'écran	23 pouces (58 cm) en diagonale
Technologie d'écran	LCD TFT (matrice active)
Résolution maximale	1920 x 1080 pixels à 60 Hz
Temps de réponse	5 ms
Contraste statique	1000:1
Contraste dynamique (DCR)	12 000 000:1
Luminosité	250 cd/m²
Alimentation	19 V == 2,1 A
Consommation (fonctionnement)	< 33 W
Consommation (veille)	< 1 W
Connecteurs vidéo	VGA, DVI (optionnel), HDMI (optionnel)
Plug & Play	DDC1/2B
Normes de sécurité	CE, CB, Energy Star, MPRII, TUV-Buart, ISO 9241-307
Entretien	Nettoyer avec un chiffon doux, éviter les liquides
Sécurité d'utilisation	Ne pas exposer à l'humidité, ne pas ouvrir le capot, débrancher en cas de dommage
Environnement	Température et humidité adaptées, bonne ventilation
Recyclage	Conforme à la directive DEEE (2002/96/EC)

FOIRE AUX QUESTIONS - MAESTRO 230 PACKARD BELL

Que faire si l'écran reste noir et le témoin d'alimentation est éteint ?

Vérifiez que le cordon d'alimentation est correctement branché à la prise et au moniteur. Appuyez sur le bouton d'alimentation. Si le problème persiste, testez avec une autre prise ou contactez un technicien.

Que faire si l'écran reste noir mais le témoin d'alimentation est allumé ?

L'ordinateur est peut-être en mode veille ou économie d'énergie. Déplacez la souris ou appuyez sur une touche du clavier pour le réveiller. Vérifiez également les réglages de luminosité et le mode d'affichage.

Comment régler la luminosité de l'écran ?

Utilisez le menu OSD (On-Screen Display) en appuyant sur le bouton MENU, puis naviguez avec les touches < et > pour ajuster la luminosité. Vous pouvez aussi utiliser les touches de fonction (Fn) du clavier si disponibles.

Que signifie le message 'Vérifier le cable' sur l'écran ?

Ce message indique que le câble vidéo n'est pas correctement connecté. Assurez-vous que le câble VGA, DVI ou HDMI est bien branché à la fois sur l'ordinateur et sur le moniteur (si externe). Pour un ordinateur portable, vérifiez que l'écran intégré est bien activé.

Comment connecter un écran externe ?

Branchez un câble VGA, DVI ou HDMI sur le port correspondant de l'ordinateur et de l'écran externe. Appuyez sur la touche de commutation d'affichage (souvent Fn + F4 ou F5) pour sélectionner le mode d'affichage (dupliqué, étendu, etc.).

Que faire si l'image est instable ou scintille ?

Éloignez les sources d'interférences électromagnétiques (transformateurs, moteurs). Vérifiez que le mode d'affichage est compatible (ex. 1920x1080 à 60 Hz). Branchez l'ordinateur sur une autre prise de courant ou utilisez un adaptateur secteur différent.

Comment économiser la batterie ou l'énergie ?

Activez le mode veille ou économie d'énergie dans les paramètres d'alimentation. Réduisez la luminosité de l'écran et désactivez les périphériques inutilisés. L'ordinateur portable consomme moins de 1 W en veille.

Puis-je utiliser un adaptateur secteur non d'origine ?

Il est recommandé d'utiliser uniquement l'adaptateur fourni ou un modèle compatible avec les spécifications : 19 V, 2,1 A. Les adaptateurs non conformes peuvent endommager l'appareil. Les fabricants agréés sont Asian Power Devices (DA-40A19) et Delta Electronics (ADP-40PH BB).

Comment nettoyer l'écran de l'ordinateur ?

Utilisez un chiffon doux et sec. Si nécessaire, humidifiez légèrement le chiffon avec de l'eau ou un nettoyant pour écran, puis essuyez délicatement. Ne pulvérisez jamais de liquide directement sur l'écran et évitez tout contact avec de l'eau ou des produits chimiques.

Que faire en cas de renversement de liquide sur l'ordinateur ?

Débranchez immédiatement l'ordinateur de la prise secteur et retirez la batterie si possible. Ne tentez pas d'allumer l'appareil. Consultez un technicien qualifié pour inspection et réparation.

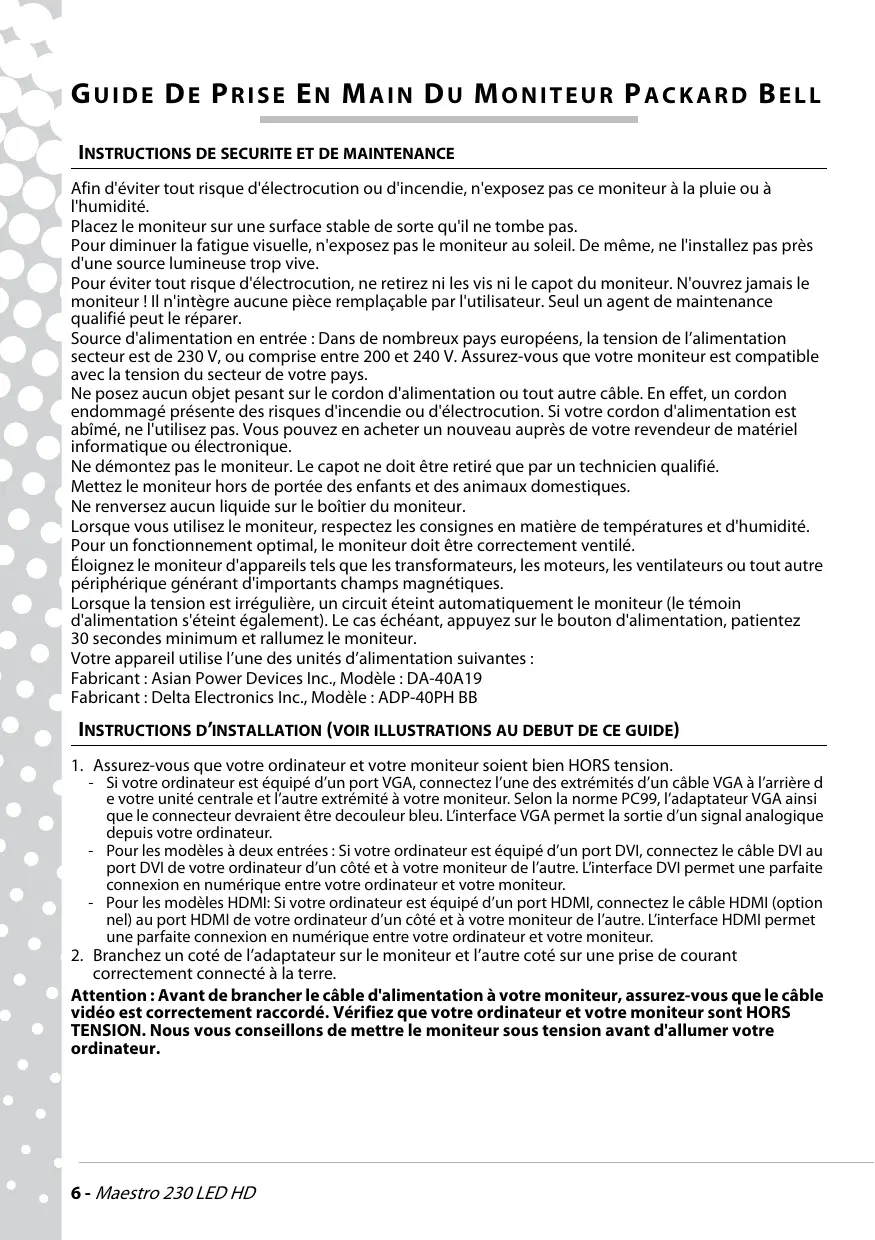

MODE D'EMPLOI MAESTRO 230 PACKARD BELL

Les éléments représentés ne sont fournis qu'à des fins d'illustration. Images non contractuelles. Les caractéristiques de ce produit sont susceptibles de changer sans préavis.

Afin d'éviter tout risque d'électrocution ou d'incendie, n'exposez pas ce moniteur à la pluie ou à l'humidité.

Placez le moniteur sur une surface stable de sorte qu'il ne tombe pas.

Pour diminuer la fatigue visuelle, n'exposez pas le moniteur au soleil. De même, ne l'installez pas près d'une source lumineuse trop vive.

Pour éviter tout risque d'électrocution, ne retirez ni les vis ni le capot du moniteur. N'ouvre jamais le moniteur! Il n'intègre aucune pièce remplaçable par l'utilisateur. Seul un agent de maintenance qualifié peut le réparer.

Source d'alimentation en entrée : Dans de nombreux pays européens, la tension de l'alimentation secteur est de 230 V, ou comprise entre 200 et 240 V. Assurez-vous que votre moniteur est compatible avec la tension du secteur de votre pays.

Ne posez aucun objet pesant sur le cordon d'alimentation ou tout autre cable. En effet, un cordon endommagé présente des risques d'incendie ou d'électrocution. Si votre cordon d'alimentation est abimé, ne l'utilisez pas. Vous pouvez en acheter un nouveau auprès de votre revendeur de matériel informatique ou électronique.

Ne démontez pas le moniteur. Le capot ne doit être retiré que par un technicien qualifié.

Mettez le moniteur hors de portée des enfants et des animaux domestiques.

Ne renversez aucun liquide sur le boîtier du moniteur.

Lorsque vous utilisez le moniteur, respectez les consignes en matière de températures et d'humidité.

Pour un fonctionnement optimal, le moniteur doit être correctement ventilé.

Éloignez le moniteur d'appareils tels que les transformateurs, les moteurs, les ventilateurs ou tout autre périphérique générant d'importants champs magnétiques.

Lorsque la tension est irrégulière, un circuit éteint automatiquement le moniteur (le témoin d'alimentation s'éteint également). Le cas échéant, appuyez sur le bouton d'alimentation, patientez 30 secondes minimum et rallumez le moniteur.

Votre appareil utilise l'une des unités d'alimentation suivantes :

Fabricant: Asian Power Devices Inc., Modèle: DA-40A19

Fabricant: Delta Electronics Inc., Modèle: ADP-40PH BB

Instructions d'installation (VOIR illustrations au debut de ce GUIDE)

1. Assurez-vous que votre ordinateur et votre moniteur soient bien HORS tension.
2. Si vous ordinateur est équipé d'un port VGA, connectez l'une des extrémités d'un cable VGA à l'arrière de e votre unité centrale et l'autre extrémité à votre moniteur. Selon la norme PC99, l'adaptateur VGA ainsi que le connecteur devraient être decouleur bleu. L'interface VGA permet la sortie d'un signal analogique depuis votre ordinateur. Pour les modèle à deux entrées : Si votre ordinateur est équipé d'un port DVI, connectez le cable DVI au port DVI de votre ordinateur d'un côté et à votre moniteur de l'autre. L'interface DVI permet une parfait connexion en numéroque entre votre ordinateur et leur moniteur. Pour les modèle HDMI: Si vous ordinateur est équipé d'un port HDMI, connectez le cable HDMI (option nel) au port HDMI de leur ordinateur d'un côté et à votre monitateur de l'autre. L'interface HDMI permet une parfait connexion en numérique entre leur ordinateur et leur monitueur.
3. Branchez un côté de l'adaptateur sur le moniteur et l'autre côté sur une prise de courant correctement connectée à la terre.

Attention : Avant de brancher le cable d'alimentation à votre moniteur, assurez-vous que le cable video est correctement raccordé. Vérifiez que votre ordinateur et votre moniteur sont HORS TENSION. Nous vous conseillons de mettre le moniteur sous tension avant d'allumer votre ordinateur.

Reglages du moniteur (VOIR les schemas en debut de MANUEL)

Le bouton d'alimentation (E) vous permet d'allumer et d'éteindre votre moniteur. Nous vous conseillons de partager vos moniteur sous tension avant d'allumerYOUR ordinateur. Appuyez sur le bouton MENU (B) pour accéder au menu OSD. Appuyez sur les boutons < (C) ou > (D) pour sélectionner le paramètre que vous voulez régler. Utilisez le bouton MENU pour sélectionner le paramètre que vous souhaitez modifier. Les boutons < e> vous permettent de réduire ou d'augmenter la valeur du paramètre sélectionné. Appuyez sur le bouton AUTO (A) pour lancer une configuration optimisée automatique de l'affichage. Le DCR et autres options d'affichage sont configurés dans le menu OSD des moniteurs qui prennent en charge ces fonctions. Pour de plus amples informations, vérifiez la documentation électronique hébergée sur le CD fourni.

Informations complementaires

Pour de plus amples informations, consultez le guide complet disponible auprès du Packard Bell InfoCentre* ou sur Internet, dans la section support technique du site web de Packard Bell, www.packardbell.com

• Disponible pour les moniteurs achetés avec un système Packard Bell complet uniquement.

En principe, votre ordinateur est fourni avec les pilotes requis pour le moniteur Packard Bell. Toutefois, s'ils ne sont pas déjà installés, vous pouvez les télécharger à partir de la section Support technique du site web de Packard Bell, www.packardbell.com.

Depannage

Débranche immédiatement le moniteur de la prise secteur et consultez un technicien qualifié dans les cas suivants :

si le cordon d'alimentation ou la prise est endommagé;

si du liquide a été renversé dans le moniteur ou si des objets y sont tombés;

si le moniteur a été exposé à la pluie ou a de l'eau;

si le moniteur est tombé ou si le boîtier est abîmé.

Avant de contacter votre prestataire de services agrée Packard Bell, vérifiez les points suivants :

Aucune image n'apparaît sur l'écran et le témoin d'alimentation est éteint.

Vérifiez que le cordon d'alimentation secteur est branché correctement aux deux extrémités et que vous avez appuyé sur le bouton d'alimentation.

Assurez-vous que le câble vidéo est branché correctement dans l'ordinateur et qu'il n'est pas abimé.

Aucune image n'apparait sur l'écran et le témoin d'alimentation est allumé.

Votre ordinateur peut être en mode Economies d'énergie ou Veille. Il s'agit d'un état temporaire au cours duquel la consommation électrique du moniteur et de l'ordinateur est réduite. Déplacez votre souris ou appuyez sur la barre d'espace du clavier et attendez quelques secondes.

Il est également possible que la luminosité de votre moniteur soit trop élevée ou trop faible.

Vérifiez si le mode d'affichage sélectionné est compatible avec le moniteur.

Éteignez le moniteur et rallumez-le pour voir si cela résout le problème.

Assurez-vous que l'ordinateur est allumé.

L'image instable.

Isolatez et retirez les sources d'émissions électromagnétiques proches.

Réglez votre ordinateur pour un mode vidéo compatible; consultez la documentation incluse sur le CD pour de plus amples informations.

Essayez de brancher le moniteur dans une prise différente reliée à la terre, de préférence sur un circuit différent.

Vérifiez les paramètres d'affichage de votre ordinateur. Assurez-vous que le mode sélectionné est compatible.

Le message « Vérifier le cable » s'affiche.

Assurez-vous que le cable vidéo analogique est branché correctement au port vidéo analogique au dos du moniteur.

Vérifiez que l'autre extrémité est branchée correctement dans le connecteur VGA de votre ordinateur.

Conformément aux exigences de la Directive 2002/96/EC, connue sous le nom de Directive DEEE (Déchets d'Equipements Electriques et Electroniques), les produits électriques et électroniques usagés doivent suivre une filière de collecte spécifique. Les DEEE doivent donc être éliminés séparément des ordures ménagères classiques afin de permettre leur recyclage, de promouvoir la réutilisation des matériels et ainsi de limiter la quantité de déchets ultimes envoyés en centres d'enfouissement technique ou bien en incinération.

Le logo représentant une poubelle barrée est là pour vous rappeler que ces équipements doivent être triés séparément. Cette nouvelle règlementation concerne tous vos équipements Packard Bell (ordinateur, écran, GPS, lecteur MP3, disque dur externe) et également tous les accessoires (clavier, souris, haut-parleurs, télécommande). Ainsi lorsque vous souhaiterez vous débarrasser de tels produits, veillez à leur faire suivre la bonne filière de recyclage, soit en consultant les consignes de votre municipality (déchéterie), soit en rapportant votre ancien équipement auprès de ce revendeur (un équipement repris pour un acheté).

Pour de plus amples informations, visitez le site http://www.acer-group.com/public/Sustainability/sustainability01.htm http://www.acer-group.com/public/Sustainability/sustainability04.htm

Conformite aux directives ce

Ce produit, sur lequel est apposé le logo CE, est conforme aux directives :

• 2004/108/CE sur la compatibilité électromagnétique,
• 2006/95/CE sur les basses tensions.
• La directive RoHS (2002/95/CE)

Directive 2009/125/CE établissant un cadre pour la fixation d'exigences en matière d'écoconception option applicable aux produits liés à l'énergie.

Pour obtenir des informations spécifiques concernant la conformité de ce produit aux normes européennes, veuillez vous référer à votre guide de l'utilisateur électronique.

Emballage

L'emballage de ce produit est conforme à la directive :

• 94/62/CE sur les emballages et les déchets d'emballage.

SPECIFICATIONS DU MONITEUR Maestro 230 LED HD

Tension en entrée	19V == 2.1A
Affichage	Surface d'affichage de 23" (58cm) (diagonale)
Écran	Écran LCD TFT (Thin Film Transistor) avec matrice active
Résolution maximum	1920x1080 a 60Hz
Signal d'entrée	RGB analogue positif 0,7Vp-p, 75 Ohm, Signaux de sync. séparés et composites TTL, par un connecteur 15 broches D-sub • Digital (DVI): 24 broches DVI avec support HDCP (en option) • HDMI avec support HDCP (en option)
Temps de réponse	5 msec
Consommation d'énergie	Fonctionnement normal : < 33 W Mode veille : < 1 W Arrêt : < 1 W
Contraste	1000:1
DCR	12,000,000:1 (contraste dynamique)
Luminosité	250 cd/m2
Plug & Play	Conformément au protocole DDC1/2B (Display Data Channel 1/2B)
Sécurité et compatibilité électromagnétique	Conformité avec les normes suivantes : MPRII, TUV-Buart, ISO 9241-307, CE, CB, Energy Star

Votre appareil utilise l'une des unités d'alimentation suivantes :

Fabricant : Asian Power Devices Inc., Modèle : DA-40A19

Fabricant : Delta Electronics Inc., Modèle: ADP-40PH BB

Directive 2009/125/CE établissant un cadre pour la fixation d'exigences en matière d'écoconception option applicable aux produits liés à l'énergie.
