MAESTRO 230 - Bærbar PC PACKARD BELL - Gratis bruksanvisning og manual

Produkttype	Bærbar datamaskin
Merke	Packard Bell
Modell	MAESTRO 230
Skjermstørrelse	23 tommer (58 cm) diagonalt
Skjermteknologi	LCD TFT (aktiv matrise)
Maksimal oppløsning	1920 x 1080 piksler ved 60 Hz
Responstid	5 ms
Statisk kontrast	1000:1
Dynamisk kontrast (DCR)	12 000 000:1
Lysstyrke	250 cd/m²
Strømforsyning	19 V == 2,1 A
Strømforbruk (drift)	< 33 W
Strømforbruk (hvilemodus)	< 1 W
Videokontakter	VGA, DVI (valgfritt), HDMI (valgfritt)
Plug & Play	DDC1/2B
Sikkerhetsstandarder	CE, CB, Energy Star, MPRII, TUV-Buart, ISO 9241-307
Vedlikehold	Rengjør med en myk klut, unngå væsker
Brukssikkerhet	Ikke utsett for fuktighet, ikke åpne dekselet, koble fra ved skade
Miljø	Egnet temperatur og fuktighet, god ventilasjon
Resirkulering	I samsvar med WEEE-direktivet (2002/96/EF)

Ofte stilte spørsmål - MAESTRO 230 PACKARD BELL

Hva gjør jeg hvis skjermen forblir svart og strømindikatoren er av?

Kontroller at strømledningen er riktig koblet til stikkontakten og skjermen. Trykk på strømknappen. Hvis problemet vedvarer, test med en annen stikkontakt eller kontakt en tekniker.

Hva gjør jeg hvis skjermen forblir svart, men strømindikatoren er på?

Datamaskinen er kanskje i hvilemodus eller strømsparingsmodus. Flytt musen eller trykk på en tast på tastaturet for å vekke den. Kontroller også lysstyrkeinnstillingene og skjermmodus.

Hvordan justerer jeg skjermens lysstyrke?

Bruk OSD-menyen (On-Screen Display) ved å trykke på MENU-knappen, naviger deretter med < og >-tastene for å justere lysstyrken. Du kan også bruke funksjonstastene (Fn) på tastaturet hvis tilgjengelig.

Hva betyr meldingen 'Sjekk kabelen' på skjermen?

Denne meldingen indikerer at videokabelen ikke er riktig tilkoblet. Sørg for at VGA-, DVI- eller HDMI-kabelen er godt tilkoblet både til datamaskinen og skjermen (hvis ekstern). For en bærbar PC, kontroller at den innebygde skjermen er aktivert.

Hvordan kobler jeg til en ekstern skjerm?

Koble en VGA-, DVI- eller HDMI-kabel til den tilsvarende porten på datamaskinen og den eksterne skjermen. Trykk på skjermbyttetasten (ofte Fn + F4 eller F5) for å velge skjermmodus (duplisert, utvidet osv.).

Hva gjør jeg hvis bildet er ustabilt eller flimrer?

Hold kilder til elektromagnetisk interferens (transformatorer, motorer) unna. Kontroller at skjermmodus er kompatibel (f.eks. 1920x1080 ved 60 Hz). Koble datamaskinen til en annen stikkontakt eller bruk en annen strømadapter.

Hvordan sparer jeg batteri eller strøm?

Aktiver hvilemodus eller strømsparingsmodus i strøminnstillingene. Reduser skjermens lysstyrke og deaktiver ubrukte enheter. Den bærbare PC-en bruker mindre enn 1 W i hvilemodus.

Kan jeg bruke en annen strømadapter enn den originale?

Det anbefales å kun bruke den medfølgende adapteren eller en modell som er kompatibel med spesifikasjonene: 19 V, 2,1 A. Ikke-konforme adaptere kan skade enheten. Godkjente produsenter er Asian Power Devices (DA-40A19) og Delta Electronics (ADP-40PH BB).

Hvordan rengjør jeg dataskjermen?

Bruk en myk, tørr klut. Om nødvendig, fukt kluten lett med vann eller skjermrens, og tørk forsiktig. Spray aldri væske direkte på skjermen og unngå kontakt med vann eller kjemikalier.

Hva gjør jeg hvis det søles væske på datamaskinen?

Koble datamaskinen umiddelbart fra strømnettet og fjern batteriet hvis mulig. Ikke prøv å slå på enheten. Kontakt en kvalifisert tekniker for inspeksjon og reparasjon.

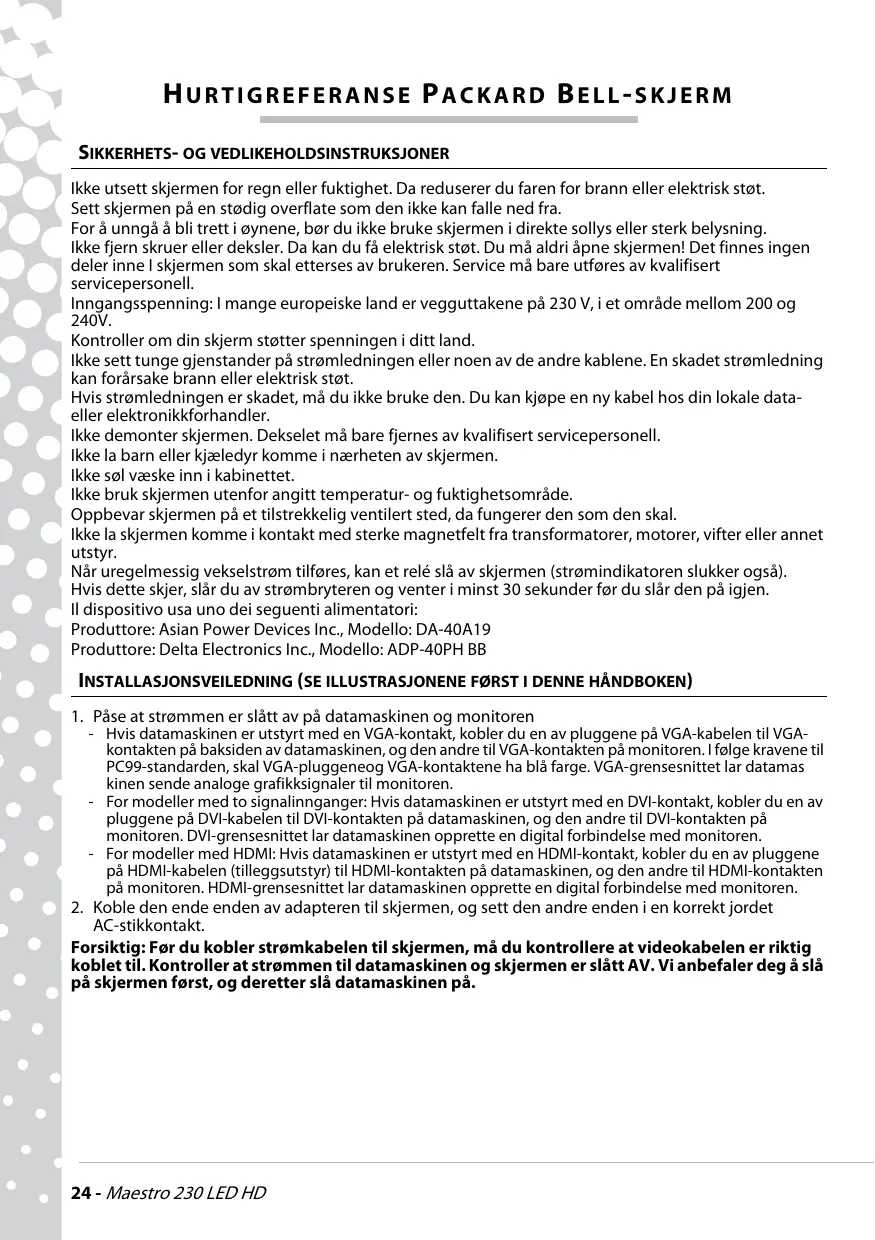

BRUKSANVISNING MAESTRO 230 PACKARD BELL

For a unnga a bli trett i oynene, bcr du ikke bruke skjermen i direkte sollys ell sterk belysning.

Ikke fjern skruer eller deksler. Da kan du få elektrisk støt. Du má aldri öpne skjermen! Det finnes ingen delerinne I skjermen som skal etterses av brukeren. Service má bare utføres av kvalifisert servicepersonell.

Inngangsspenning: I mange europeiske land er vegguttakene på 230 V, i et område mellom 200 og 240V.

Kontroller om din skjerm stotter spelninger i ditt land.

Ikke sett tunge gjenstander på strømledningen eller noen av de andere kablene. En skadet strømledning kan forårsake brann eller elektrisk støt.

Hvis strømledningen er skadet, på du ikke bruke den. Du kan kjøpe en ny kabel hos din lokale data-eller elektronikkforhandler.

Ikke demonter skjermen. Dekselet må bare fjernes av kvalifisert servicepersonell.

Ikke la barn eller kjæledyrkommen i nærheten av skjermen.

Ikke bruk skjermen utenfor angitt temperatur- og fuktighetsomrade.

Oppbevar skjermen på et tilstrekkelig ventiliert sted, da fungerer den som den skal.

Ikke la skjermenkommenikontaktmed sterke magnetfelt fra transformatorer, motorer,vifterller annet utstyr.

Nár uregelmessig vekselstrøm tilfores, kan et reli sla av skjermen (strømindikatoren slukker også).

Hvis dette skjer, slar du av strombryteren og venter i minst 30 sekunder fdr du slar den pa igjen.

Med Strømknappen (E) slår du skjermen på og av. Vi anbefaler at du slår på skjermen først, og deretter slår på datamaskinen. Trykk på MENY-knappen (B) for Å frem OSD-menyen. Trykk < (C) aller > (D) for Å velge elementet du ønsker Å justere. Bruk MENY-knappen til Å velge endringen. Da kan du bruke < og>-knappene til Å redusere eller Øke verdien for den valgte kontrllen. Trykk AUTO-knappen (A) for Å utføre en automatisk og optimalisert konfigurasjon av skjermen. ACM og andre visningsaltentiver jesteres på OSD-menyen for monitor som stätter这部分 funksjonene. Se den elektroniske dokumentasjonen på den medfolgende CDen hvis du vil ha mer informasjon.

MERINFORMASJON

For mer informasjon, finnes det en komplette veiledning i Packard Bell InfoCentre* eller på Internett i supportdelen av Packard Bells Web-område på www.packardbell.com

*Bare tilgengelig for skjermer kjopt som en del av et komplett datamaskinsystem fra Packard Bell.

DRIVERE

Under normale forhold har datamaskinen din allerede de ndvendige driverne for Packard Bellskjernen. Imidlertid, his datamaskinen din ilke allerede har disse driverne, kan du laste dem ned fra supportdelen av Packard Bells Web-omrade på www.packardbell.com

PROBLEMSNING

Du ma umidelbart trekke skjermens strømkabel ut av stikkontakten i veggen og overlate feilsøkingen til kualifisert servicepersonell under følgendeomstendigheter:

Hvis det er blitt solt vaeske eller det har falt gjenstander inn i skjermen.

Hvis skjermen er blitt utsatt for regn eller vannHvis skjermen har falt ned eller kabinettet er blitt skadet.

För du ringer et autorisert Packard Bell serviceverksted, bör du kontrollere følgende punkter.

Datamaskinen din kan være i strømsparings- eller hvilemodus. Dette er en midlertidig status der datamaskinen og skjermen reduserer strømforbruket. Forsök Å bevege litt på musen eller trykke på mellomromstasten på tastaturet, og vent i noen få sekunder.

Det er ogsa mulig at lysstyrken pa skjermen er blitt stilt inn for hoyt ellr for lavt.

Kontroller at du bruker en skjermmodus som stottes av skjermen.

Så skjermen av og deretter på igjen for Å se om det løser problemet.

Isoler og fjern kilder til elektriske eller magnetiske felter iærheten.

Still inn datamaskinen til en videomodus som støttes; se dokumentasjonen som ligger på den medfølgende CDen for mer informasjon.

Prø á koble skjermen til et annet jordet strømuttak, fortrinnsvis pa en annen krets.

Meldingen "Sjekk kabel" vises på skjermen.

Kontroller at den analoge videokabelen er riktig plugget inn i den analoge videoporten på baksiden av skjermen.

Kontroller at den andere enden er riktig plugget inn i VGA-kontakten på datamaskinen.

Direktiv 2002/96/EU, kjent under navnet WEEE-direktivet (Waste Electrical and Electronic Equipment), krever at brakte elektriske og elektroniskeprodukter skal kasseres atskilt fra vanlig husholdningsavfall, i den hensikt Å promotere gjenbruk, resirkulering og andre former for gjenvinnung og redusere meldeng avfall som skal elimineres, sik at deponiene og forbrenningsmengden kan bli mindre.

Soppelkasselogoen med et kryss over skal minne deg pà at disse produitene mä sortereres separat ved kassering. Disse reglene gjelder alle Packard Bell-produkter (datamaskin, skjerm, GPS, MP3-spiller, ekstern harddisk), og alt tilbehør, for eksempel tastatur, mus, høytalere, fjernkontroll osv. Nár du må kassere slikeprodukter, mä du passe pà at de blir resirkulert på riktig mætve睫 à kontakte lokale myndigheter, eller ved á levere gammelt utstyr til forhandleren hvis du skal kjøpe nytt utstyr. For informasjon, besøk http://www.acer-group.com/public/Sustainability/sustainability01.htm http://www.acer-group.com/public/Sustainability/sustainability04.htm

CE-OVERENSSTEMMELSE

Dette Produktet, med CE-merket, oppfyller kravene i:

• Direktivet om elektromagnetisk kompatilitet (2004/108/EC)
• Direktivet om lavspenning (2006/95/EC)
• RoHS-direktivet 2002/95/EC

Du kan lese mer om de europeiske standardene dette produitet oppfyller, i den elektroniske brukerhandboken.

EMBALLASJE

Emballasjen til dette produit te oppfyller kravene i:

• Direktivet om emballasje og emballasjeavfall (94/62/EC)

SPESIFIKASJONER FOR Maestro 230 LED HD-SKJERMEN

Inngangsspenning	19V==2.1A
Bilde	23" (58cm) tommers synlig (diagonalt)
Skjerm	Aktiv matrise, tynnfilmtransistor (TFT), flytkrystallskjerm (LCD)
Maksimal opplønsing	1920x1080 ved 60Hz
Inngangssignal	Analog RGB positiv 0,7 Vp-p, 75 Ohm, seperat og kombinert TTL-nivåsynkroniseringsignaler, gjennom 15-stifters D-sub-kontakt • Digital (DVI): 24-stifters DVI med HDCP-støtte (valg) • HDMI med HDCP-støtte (valg)
Responstid	5 msec
Strømforbruk	Normal bruk: < 33W Deaktiveringsmodus: < 1 W Av: < 1 W
Konzent	1000:1
DCR	12,000,000:1 (dynamisk)
Lysstyrke	250 cd/m2
Plug & Play	I henhold til DDC1/2B-protokollen (Display Data Channel 1/2B)
Sikkerhet og elektromagnetisk kompatilitet	Overholder: MPRII, TUV-Buart, ISO 9241-307, CE, CB, Energy Star

SNABBSTARTGUIDE FÜR PACKARD BELL BILDSKÄRM

SÄKERHETSÄTGÄRDER OCH UNDERHALL
