ROXY 400L - Soudage ROTHENBERGER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ROXY 400L ROTHENBERGER au format PDF.
| Type de produit | Soudeuse autogène à gaz et oxygène |
| Marque | Rothenberger |
| Modèle | ROXY 400L |
| Température de flamme | Jusqu'à 3 100 °C |
| Température de travail | 1 250 °C |
| Types de gaz | Propane, Butane, Maxigaz, oxygène |
| Pression du gaz | 2,5 à 4 bar (selon régulateur) |
| Pression de l'oxygène | 0,7 à 3 bar |
| Contenants oxygène | Bouteille 2 L (200 bar) ou 1 L (110 bar) rechargeables |
| Durée de fonctionnement | Jusqu'à 19 h (bouteille 2 L) ou 14 h (bouteille 1 L) |
| Plage de travail | Épaisseur du matériau : 0,1 à 5,0 mm |
| Alimentation | Cartouche de gaz Maxigaz + bouteille d'oxygène |
| Fonctions principales | Soudage autogène, brasage |
| Allumage | Manuel avec allumeur de sécurité |
| Équipement fourni | Brûleur, détendeur d'oxygène, flexibles, lunettes de protection, clé, buses |
| Sécurité | Soupapes de fermeture, consignes de manipulation des gaz, EPI requis |
| Entretien et nettoyage | Vérifier l'étanchéité des raccords, remplacer les flexibles poreux, nettoyer les buses |
| Pièces détachées et réparabilité | Accessoires et pièces de rechange disponibles via Rothenberger |
| Transport et stockage | Fermer les soupapes, stockage debout dans un endroit aéré |
| Élimination | Recyclage des métaux et des cartouches de gaz via les filières adaptées |
FOIRE AUX QUESTIONS - ROXY 400L ROTHENBERGER
Questions des utilisateurs sur ROXY 400L ROTHENBERGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Soudage au format PDF gratuitement ! Retrouvez votre notice ROXY 400L - ROTHENBERGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ROXY 400L de la marque ROTHENBERGER.
MODE D'EMPLOI ROXY 400L ROTHENBERGER
FR Instruction d'utilisation
Table des matières Page
1 Consignes de sécurité.... 16
1.1 Utilisation conforme aux dispositions.... 16
1.2 Consignes générales de sécurité 16
1.3 Consignes spéciales de sécurité 17
2 Données techniques 17
3 Fonctions 18
3.1 Vue d'ensemble (A) 18
3.2 Description du fonctionnement 18
4 Transport et entreposage 18
4.1 Montage 18
5 Mise en service.... 19
5.1 Allumage du brûleur.... 19
5.2 Réglage de la flamme....19
5.3 Extinction de la flamme....20
5.4 Remplacement de la cartouche de gaz 20
5.5 Remplacement de la bouteille d'oxygène 20
6 Dépannage 20
7 Accessoires 21
8 Service à la clientèle 21
9 Elimination des déchets 21
9.1 Pièces métalliques et cartouches de gaz 21
Pictogrammes contenus dans ce document:
Danger!
Ce pictogramme signale un risque de blessure pour les personnes.
Attention!
Ce pictogramme signale un risque de dommage matériel ou de préjudice pour l'environnement.
Nécessité d'exécuter une action
1.1 Utilisation conforme aux dispositions
Nous vous félicitons d'avoir acheté un produit de marque Rothenberger. En achetant cette sou-deuse autogène, vous avez acquis un produit de qualité. Grâce à ses bouteilles d'oxygène en acier de 0,67 l ou 2 L rechargeables, cet appareil d'utilisation universelle vous garantit une longue durée de soudage tout en restant léger et maniable.
C'est un appareil particulièrement adapté au brasage.
1.2 Consignes générales de sécurité
ATTENTION ! Il convient de lire l'ensemble des consignes. Les erreurs résultant du non-respect des consignes ci-après peuvent provoquer un feu et/ou des blessures graves. Les règlements de sécurité et directives techniques légaux doivent impérativement être respectés. Les dommages dus à des erreurs de manipulation invalident la garantie.
1) Poste de travail
a) Conservez votre poste de travail en état de propreté et rangé. Le désordre et les zones de travail mal éclairées peuvent conduire à des accidents.
b) Ne travaillez pas avec l'appareil en atmosphère explosible contenant des liquides, des gaz ou des poussières inflammables. Les outils génèrent des étincelles susceptibles d'enflammer la poussière, les vapeurs ou les gaz. Veillez à assurer une ventilation suffisante. Dans la mesure du possible, ne travaillez pas dans des locaux fermés.
c) Tenez les enfants ainsi que les autres personnes à distance lorsque vous utilisez l'outil. En cas de distraction, vous pouvez perdre le contrôle de l'appareil.
d) Ne détournez pas les flexibles de leur destination pour porter ou suspendre l'appareil. Tenez les flexibles à distance de la chaleur, de l'huile, des arêtes coupantes ou des pièces d'appareils en mouvement. Des flexibles endommagés ou emmêlés accroissent les risques d'explosion.
e) Gardez l'appareil exempt d'huile et de graisse. Dans l'oxygène pur, les huiles et les graisses peuvent s'enflammer spontanément de manière explosive. Ne placez pas l'appareil à proximité de sources de chaleur (chauffage, four, foyer ouvert ou autres).
2) Sécurité des personnes
a) Soyez attentif, faites attention à ce que vous faites et faites preuve de bon sens lorsque vous travaillez avec un outil. N'utilisez pas l'appareil si vous êtes fatigué ou lorsque vous vous trouvez sous l'emprise de l'alcool, de médicaments ou de drogues. Un seul instant d'inattention lors de l'utilisation de l'appareil peut provoquer des blessures graves.
b) Portez systématiquement des équipements individuels de protection ainsi que des lunettes de protection. Le port d'équipements individuels de protection (comme des chaussures de sécurité antidérapantes, des vêtements ignifugés et des lunettes de protection, ceci en fonction du type de l'outil et de son utilisation) diminue le risque de blessures.
c) Ne vous surestimez pas. Veillez à vous assurer une bonne position et gardez toujours l'équilibre. C'est ainsi que vous pourrez mieux contrôler l'appareil lors de la surveillance de situations inattendues.
d) Portez des vêtements adéquats. Ne portez pas de vêtements amples ou de bijoux. Maintenez les cheveux, les vêtements et les gants à distance des pièces en mouvement. Les vêtements lâches, les bijoux ou les cheveux longs peuvent être happés par des pièces en mouvement.
3) Vigilance lors de la manipulation et l'utilisation d'outils
a) Conservez les outils non utilisés hors de portée des enfants. N'autorisez pas des personnes non familiarisés avec l'appareil ou n'ayant pas lu les présentes consignes à l'utiliser. Les outils sont dangereux lorsqu'ils sont utilisés par des personnes inexpérimentées.
b) Entretenez l'appareil avec soin. Assurez-vous que les pièces mobiles fonctionnent de manière impeccable et ne coïncent pas ; vérifiez qu'il n'y a pas de pièces cassées ou endommagées pouvant affecter le fonctionnement de l'appareil. Faites réparer les pièces endommagées avant d'utiliser l'appareil. De nombreux accidents trouvent leur origine dans la mauvaise maintenance des outils.
c) Ne laissez jamais la braseuse sans surveillance lorsqu'elle est en cours d'utilisation. Il existe un risque important d'incendie.
d) Veillez à ce que les manomètres situés au niveau du détendeur d'oxygène sont bien fixés. Remplacez les manomètres endommagés uniquement par des pièces de rechange d'origine Rothenberger.
4) Entretien
Confiez la réparation de votre appareil uniquement à des personnes qualifiées utilisant des pièces de rechange d'origine. Ceci permet de garantir la sécurité de l'appareil dans la durée.
1.3 Consignes spéciales de sécurité
Le gaz MAXI est fortement inflammable, incolore, plus lourd que l'air et présente une odeur caractéristique.
Les cartouches et les bouteilles d'oxygène doivent rester hors de portée des enfants.
Stockez les cartouches et les bouteilles d'oxygène dans un endroit bien aéré.
Ne fumez pas lorsque vous travaillez sur les bouteilles.
Maintenez les cartouches et les bouteilles d'oxygène à bonne distance de sources d'allumage.
Contrôlez l'étanchéité des raccords vissés à l'aide de produits moussants (p. ex. eau savonneuse, spray détecteur de fuites).
Fermez les robinets des bouteilles en cas d'incident et après le travail.
N'utilisez pas l'appareil à l'horizontale. Lorsque la cartouche est couchée, le gaz liquide MAXI pénètre dans le robinet de cartouche de gaz et dans le nez du brûleur, ce qui provoque des incidents.
2 Données techniques
Température de la flamme ......jusqu'à 3 100 °C
Température de travail 1250°C
Les métaux d'apport et les flux de soudure se déduisent de la température de travail.
Type de gaz ....Propane, Propane/Butane (Multigas 300), Butane, Maxigaz, oxygène
Pression du gaz ....2,5 à 4 bar (selon régulateur ou pression de contenu des cartouche)
Contenants retournables oxygène: 2 L = 200 bar
Contenants retournables oxygène: 1 L = 110 bar
Consommation∅ ......consommation minimale avec brûleur moyen (durée du travail d'env. ca. 1,0 - 2,5 heures en fonction de la taille de la bou-teille d'oxygène)
Durée de fonctionnement...... bouteille d'oxygène en fonction de l'intensité de la flamme :
2 L.max. 19 h. ca. 48 min
1 L.max. 14 h. ca. 18 min
Plage de travail .... épaisseur du matériau 0,1 à 5,0 mm
Pression de l'oxygène .... par défaut 0,7 – 3 bar
3 Fonctions
3.1 Vue d'ensemble (A)
| 1 | Cadre porteur 8 | Soupape de réglage de précision | |
| 2 | Bouteille d'oxygène | 9 | Détendeur d'oxygène |
| 3 | Cartouche de gaz maxi | 10 | Adaptateur micro-buse |
| 4 | Brûleur de braseuse | 11 | Buses de soudage haute performance |
| 5 | Poignée 12 Clé de brûleur | ||
| 6 | Flexible de gaz rouge | 13 | Lunettes de soudure |
| 7 | Flexible d'oxygène bleu | 14 | Allumeur de sécurité |
3.2 Description du fonctionnement
Soudage avec buses de soudage hautes performances :
En principe, la flamme de soudage doit brûler de manière neutre (rapport de mélange des gaz équilibré) et sa taille doit être adaptée à l'épaisseur du matériau, à la forme du cordon de sou-dure, à la position de soudage ainsi qu'à la conductivité thermique du matériau.
Pour le soudage d'acier présentant des épaisseurs de matériau assez importantes, il convient donc d'ouvrir largement les deux soupapes et de les refermer quelque peu dans le cas du soudage de tôles d'acier d'épaisseur moindre.
Préchauffez le matériau et la baguette d'apport. Ajoutez la baguette d'apport dès que le métal commence à fondre de chaque côté du cordon de soudure. Veillez à ce que l'endroit à souder soit chauffé uniformément. Faites passer le brûleur autour de la baguette d'apport en effectuant des mouvements en demi-cercle.
Brasage :
Nettoyez les surfaces de liaison, les mettre à nu et et arrondissez les arêtes. Préchauffez l'endroit à braser. Posez la pointe de la baguette de brasage sur l'endroit à braser, en faire fondre une goutte et l'étaler en bougeant continuellement la flamme.
4 Transport et entreposage
La soupape de la bouteille d'oxygène ainsi que celle de la cartouche de gaz maxi doivent être fermées pour le transport.
Fermez la soupape de cartouche de gaz ainsi que celle de la bouteille d'oxygène en les tournant vers la droite. Fermez également ces soupapes en cas de longues pauses. Après que le brasage soit terminé : la soupape de cartouche de gaz et celle de la bouteille d'oxygène étant fermées, ouvrez brièvement les soupapes de gaz et d'oxygène au niveau de la poignée afin de laisser les restes de gaz s'échapper. Vous déchargez ainsi les flexibles et le détendeur d'oxygène. Démontez le détendeur d'oxygène. Dévissez la soupape de gaz de la cartouche maxi. Les flexibles peuvent rester raccordés au détendeur d'oxygène et à la soupape de la cartouche de gaz.
Assurez l'appareil sur la surface de chargement afin qu'il ne se renverse pas et qu'il ne glisse pas. Le récipient doit se trouver en position debout lors de l'entreposage et du transport.
Seules des entreprises spécialisées sont autorisées à remplir les recipients réutilisables.
Le remplissage par des méthodes inadéquates peut entraîner des accidents graves.
4.1 Montage
Remplacez les cartouches de gaz uniquement dans un endroit bien aéré, de préférence à l'extérieur.
- Avant de commencer le travail, assurez-vous que toutes les soupapes sont fermées.
- Lors du montage, vissez à fond le détendeur d'oxygène à l'aide d'une clé.
- Vissez le récipient à usage unique MAXIGAS via une rotation à droite dans l'axe de la soupape de réglage fin du gaz. Veillez ce faisant que le filetage s'adapte sans contrainte et vérifiez son extrémité. Un vissage en biais annule la garantie.
- Avant l'allumage, assurez-vous que les raccords entre les récipients et les soupapes de réglage sont étanches. (spray détecteur de fuite ou eau savonneuse).
A Ouvrez la soupape de la bouteille d'oxygène.
B Réglez la pression de travail jusqu'à 0,7 - 3 bar en fonction de la buse et de l'épaisseur du matériau.
C Ouvrez la soupape du détendeur d'oxygène.
D Ouvrez à présent la soupape de réglage du gaz d'un demi-tour environ.
E Ouvrez la molette de la soupape d'oxygène et mélangez-le au gaz.
F Ouvrez la molette de la soupape du gaz de combustion et allumez la flamme de gaz.
G Réglez la flamme de gaz. Elle doit déjà brûler de manière visible à la sortie de la buse.
H Réglez la flamme de chauffage en ouvrant ou en refermant l'arrivée de gaz et d'oxygène.
- Voir 5.2
Utilisez exclusivement des lunettes de protection conformes aux normes DIN 4646 et 58210/1.
Tous les raccords doivent être serrées avec la clé jointe. L'allumage doit se faire directement après l'ouverture de la soupape, sous peine de créer une déflagration due à la sortie des gaz.
Utilisation des micro-brûleurs:
- Dévissez tout d'abord le tuyau de combustion avec l'écrou-raccord.
- L'adaptateur de micro-buse est ensuite directement vissé avec l'écrou-raccord sur la poignée du brûleur.
- Enfichez le micro-brûleur souhaité et l'assurer à l'aide de l'adaptateur de sécurité sur l'adaptateur de micro-buse.
- Réglez la flamme en fonction des besoins. Veillez à maintenir la plus petite flamme de combustion possible ; elle doit brûler de manière visible à l'extrémité de la buse.
Mise hors service:
La mise hors service s'effectue dans l'ordre inverse. Il convient cependant de couper tout d'aord le gaz. En cas d'interruption du travail, fermez systématiquement les soupapes des bouteilles.
5 Mise en service
5.1 Allumage du brûleur
Ouvrez d'abord la soupape de réglage du gaz et allumez, puis ouvrez la soupape d'oxygène et réglez la flamme de gaz. Elle doit déjà brûler de manière visible à la sortie de la buse.
Allumez le mélange gaz - oxygène au niveau de la buse du brûleur à l'aide d'un allumeur pour gaz approprié. (Il peut créer de suie noire).
5.2 Réglage de la flamme
La taille et l'apparence de la flamme se règlent avec la molette marquée en orange et située sur la poignée. S'il n'est pas possible d'allumer la flamme ou si celle-ci se décolle, la pression du gaz est trop élevée. Dans ce cas, vous devez réduire l'arrivée de gaz au niveau de la poignée de brûleur (molette orange) en la tournant vers la droite.
La soupape d'oxygène (molette bleue) au niveau de la poignée de brûleur doit être complètement ouverte. Une flamme d'aspect jaunâtre indique qu'il y a un excédent de gaz. Refermez avec précaution la soupape de gaz (molette orange) au niveau de la poignée de brûleur en la tournant vers la gauche.

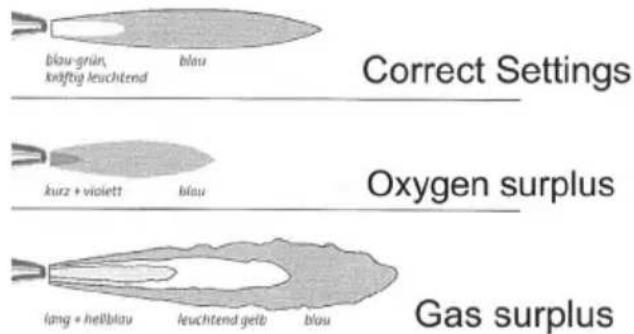

Réglez à présent une flamme neutre, c.-à-d. que le coeur de la flamme (d'un bleu-vert intense) doit se distinguer nettement du bord de flamme bleu foncé (flamme secondaire.
5.3 Extinction de la flamme
Pour éteindre la flamme, fermez d'abord la soupape de gaz (molette rouge), puis la soupape d'oxygène (molette bleue) situées au niveau de la poignée de brûleur en les tournant vers la droite.
5.4 Remplacement de la cartouche de gaz
→ Fermez la soupape de cartouche de gaz en la tournant vers la droite.
→ Sortez la cartouche de gaz maxi du support conjointement à la soupape de cartouche et au flexible en la tirant vers le haut.
→ Dévissez la cartouche de gaz maxi de la soupape de gaz en la tournant vers la droite.
→ Veillez à ce que le joint de la soupape de gaz soit en place et qu'il soit intact.
→ Il convient d'utiliser uniquement des cartouches de gaz maxi Rothenberger d'origine. Montez une cartouche de gaz maxi pleine en la faisant tourner vers la droite dans la soupape de cartouche de gaz.
→ Insérez la cartouche maxi pleine dans le support, la soupape de cartouche et le flexible étant raccordés.
5.5 Remplacement de la bouteille d'oxygène
→ Fermez la soupape de la bouteille d'oxygène en la tournant vers la droite.
→ Dévissez le détendeur d'oxygène en procédant en sens antihoraire avec la clé ci-joint.
→ Sortez la bouteille d'oxygène du support. Remplacez la bouteille d'oxygène vide par une bouteille pleine.
→ Revissez le détendeur d'oxygène sur la bouteille d'oxygène en procédant en sens horaire.
→ Veillez à ce que le joint de le détendeur d'oxygène en place et qu'il soit intact.
→ Ce faisant, veillez à ce que les raccords soient exempts d'huile et de graisse.
6 Dépannage
| Défaut Cause Remède | ||
| La flamme devient jaune. | Soit la soupape d'oxy-gène est fermée, soit la bouteille d'oxygène est vide. | Ouvrez la soupape de la bouteille d'oxygène.Remplacez la bouteille d'oxygène vide par une bouteille pleine. |
| La flamme baisse ou se décolle du brûleur. | La soupape de cartouche de gaz est fermée ou pas assez ouverte. La car-touche de gaz est vide. | Ouvrez (davantage) la soupape de cartouche de gaz en la tour-nant vers la gauche ou rempla-cez la cartouche de gaz. Si vous entendez encore le bruit provo-qué par le liquide lorsque vous secouez la cartouche de gaz, cela signifie que la température ambiante est trop basse pour prélever le gaz en phase ga-zeuse ( moins de 20 °C). |
Vérifiez régulièrement que les flexibles ne présentent ni fissures, ni fuites (contrôle visuel).
Remplacez le jeu de flexibles doté d'une sécurité individuelle de bouteille lorsque cette dernière s'est déclenchée après un retour de flamme.
Avec le temps, les flexibles deviennent poreux. Remplacez par conséquent le jeu de flexibles dès que ces derniers présentent de petites fissures.
7 Accessoires
Vous pouvez trouver les accessoires appropriés dans le catalogue principal ou sur www.rothenberger.com
8 Service à la clientèle
Les centres de service clientèle ROTHENBERGER sont disponibles pour vous aider (voir la liste dans le catalogue ou en ligne) et pour le remplacement des pièces, ainsi que pour la révision.
Commandez vos accessoires et pièces de rechange auprès de votre revendeur spécialisé ou
RO SERVICE+ online: 📞 + 49 (0) 61 95/ 800 8200 📄 + 49 (0) 61 95/ 800 7491
9 Elimination des déchets
Certaines pièces de l'appareil sont recyclables et peuvent donc faire l'objet d'un traitement de recyclage. Des entreprises de recyclage agréées et certifiées sont disponibles à cet effet. Renseignez-vous auprès de votre administration de déchets compétente pour l'élimination non polluante des pièces non recyclables (par ex. déchets électroniques).
9.1 Pièces métalliques et cartouches de gaz
Les métaux doivent être livrés triés et séparés à une entreprise d'élimination des déchets !
Les cartouches de gaz doivent être éliminées de manière appropriée.
Valable uniquement pour la France :
Points de collecte sur www.quefairedemesdechets.fr
Índice Página
- Table des matières Page
- Consignes de sécurité.... 16
- Données techniques 17
- Fonctions 18
- Transport et entreposage 18
- Mise en service.... 19
- Dépannage 20
- Accessoires 21
- Service à la clientèle 21
- Elimination des déchets 21
- Pictogrammes contenus dans ce document:
- Utilisation conforme aux dispositions
- Consignes générales de sécurité
- 1) Poste de travail
- 2) Sécurité des personnes
- 3) Vigilance lors de la manipulation et l'utilisation d'outils
- Consignes spéciales de sécurité
- Données techniques
- Fonctions
- Vue d'ensemble (A)
- Description du fonctionnement
- Soudage avec buses de soudage hautes performances :
- Brasage :
- Transport et entreposage
- Montage
- Remplacez les cartouches de gaz uniquement dans un endroit bien aéré, de préférence à l'extérieur.
- Utilisation des micro-brûleurs:
- Mise hors service:
- Mise en service
- Allumage du brûleur
- Réglage de la flamme
- Extinction de la flamme
- Remplacement de la cartouche de gaz
- Remplacement de la bouteille d'oxygène
- Accessoires
- Service à la clientèle
- Elimination des déchets
- Pièces métalliques et cartouches de gaz
- Índice Página
Marque : ROTHENBERGER
Modèle : ROXY 400L
Catégorie : Soudage
