KÄYTTÖOHJE ROXY 400L ROTHENBERGER

1.1 Määräystenmukainen käyttö....69
1.2 Yleiset turvallisuusohjeet 69
1.3 Erityisiä turvallisuusohjeita....70

2 Tekniset tiedot....70

3 Toiminnot....70

3.1 Katsaus (A) 70
3.2 Toimintakuvaus....70

4 Kuljetus ja säilytys....71

4.1 Asennus....71

5 Käyttöönotto 72

5.1 Polttimen sytyttäminen....72
5.2 Liekin säätö....72
5.3 Liekin sammuttaminen....72
5.4 Kaasupatruunan vaihto....72
5.5 Happipullon vaihto 73

6 Käyttäytyminen häiriötapauksissa ja huollot 73

7 Lisävarusteet 73

8 Asiakaspalvelu 73

9 Kierrätys....73

Dokumentissa käytetyt merkinnät:

Vaara!

Merkki varoittaa loukkaantumisista.

Huom!

Merkki varoittaa esine- ja ympäristövahingoista.

Viittaa toimenpiteisiin

1 Turvallisuus

1.1 Määräystenmukainen käyttö

Onnittelemme Rothenburger merkkituotteen ostosta. Hankkimasi kaasuhitsauslaite on laatutuote. Tämä yleiskäyttöön tarkoitettu laite 0,67 l:n tai 2 l:n uudelleentäytettyvällä happipullolla, mahdollistaa pitkän hitsausajan mutta on sitä huolimatta kevyt ja kätevä.

Laite soveltuu erinomaisesti kovajuottamiseen.

1.2 Yleiset turvallisuusohjeet

HUOMIO! Kaikki ohjeet tulisi lukea. Alla olevien ohjeiden huomioitta jättäminen, voi johtaa tulipaloon ja/tai vakaviin henkilövammoihin. Lakisääteiset turvallisuussäännöt sekä tekniset säädökset täytyy ehdottomasti noudattaa. Takuu ei korvaa vahinkoja jotka syntyvät käyttövirheiden seurauksena.

SÄILYTÄ NÄMÄ OHJEET HYVIN.

1) Työpaikka

a) Pidä työalue puhtaana ja hyvässä järjestyksessä. Huono järjestys ja huonosti valaistetut työalueet voi johtaa onnettomuuksiin.

b) Älä työskentele laitteella räjähdysvaarallisissa tiloissa, joissa on palvia nesteitä, kaasuja tai pölyjä. Työkalujen aiheuttamat kipinät, voivat sytyttää tuliarat pölyt, höyryt tai kaasut. Järjestä riittävä tuuletus. Älä työskentele suljetuissa tiloissa mikäli mahdollista.

c) Pidä lapsia ja muita henkilöitä etäisyydellä sen aikana kun työkalua käytetään. Jos si-nua häiritään voit menettää laitteen hallinnan.

d) Älä käytä letkuja väärin ripustamalla tai kantamalla laitetta niissä. Pidä letkut poissa kuumuudelta, öljyltä, teräviltä reunoilta ja liikkuvilta laiteosilta. Vahingoittuneet tai sot- kuiset letkut lisäävät räjähdysvaaraa.

e) Pidä laite öljyttömänä ja rasvattomana. Puhtaassa hapessa kaikenlaiset öljyt ja rasvat voivat syttä itsestään räjähdyksenomaisella tavalla. Älä sijoita laitetta lämpölähteiden (lämmityspatteri, uuni, avotuli) läheisyyteen.

2) Henkilöturvallisuus

a) Ole tarkkana, keskity siihen mitä teet ja käytä tervettä järkeä kun työskentelet työkalujen kanssa. Älä käytä laitetta kun olet väsynyt tai jos olet huumeiden alkoholin tai lääkkeiden vaikutuksen alainen. Vain hetken varomattomuus laitetta käytettäessä voi johtaa vakaviin vammoihin.

b) Käytä aina henkilökohtainen suojavarustus ja suojalaseja. Jos käytetään käyttötilantee-seen sopivia henkilökohtaisia suojavarusteita kuten liukumattomat turvajalkineet, vaikeasti syttyvät vaatteet sekä suojalasit, loukkaantumisvaara pienenee huomattavasti.

c) Älä yliarvioi itseäsi. Seiso aina tukevasti ja älä koskaan menetä tasapainoasi. Näin laite pysyy hallinnassasi, myös yllättävissä tilanteissa.

d) Käytä sopiva vaatetus. Älä käytä löysiä vaatteita tai koruja. Pidä tukka, vaatteet ja kä- sineet poissa liikkuvista osista. Löysäät vaatteet, korut tai pitkät hiukset voi juuttua kiinni liikkuviin osiin.

3) Työkalujen huolellinen käsittely ja käyttö

a) Säilytä työkaluja lapsien ulottumattomissa kun niitä ei käytetä. Älä salli että henkilöt jotka eivät tunne laitetta tai jotka eivät ole lukeneet nämä ohjeet käyttävät sitä. Koke-mattomien henkilöiden käsissä kaikki työkalut ovat vaarallisia.

b) Hoida laitetta huolellisesti. Tarkista että laitteen liikkuvat osat toimivat moitteettomasti ja liikkuvat vapaasti, että kaikki osat ovat ehjiä eikä laitteen toimivuutta rajoittavia vikoja ole olemassa. Korjauttaa vahingoittuneet osat ennen kuin laitetta käytetään. Monet onnettomuudet johtuvat huonosti hoidetuista työkaluista.

c) Älä koskaan jätä kovajuotto-laitetta valvomatta käytön aikana. Välitön palovaara on olemassa.

d) Tarkista että painemittari on kunnolla kiinni hapen paineenalentajassa.. Vaihda viallisia painemittareita ainoastaan alkuperäisiin Rothenberger varaosiin.

4) Huolto

Anna ainoastaan pätevien ammattilaisten, jotka käyttävät alkuperäisiä varaosia korjata laitteesi. Näin varmistetaan että laitteen turvallisuutta ylläpidetään.

1.3 Erityisiä turvallisuusohjeita

Maxi-kaasu on helposti syttyvä, väritön, painavampi kuin ilma ja sillä on ominainen haju.

Kaasupatruunat ja happipullot eivät saa joutua lasten käsiin.

Säilytä kaasupatruunat ja happipullot hyvin tuuletetussa tilassa.

Älä polta kun työskentelet pullojen kanssa.

Pidä kaasupatruunat ja happipullot poissa palolähteistä.

Tarkista kierreliittimien tiiviyttä vaahtoavilla aineilla (esim. saippuavesi, vuodonilmaisinspray).

Sulje pulloventtiiliä häiriöiden sattuessa sekä töiden jälkeen.

Älä käytä laitetta vaakasuorassa asennossa. Mikäli kaasupatruuna makaa, juokseva MAXIkaasu pääsee kaasupatruunaventtiiliin ja polttosuuttimeen mikä aiheuttaa häiriöitä.

2 Tekniset tiedot

Liekin lämpötila ......jopa 3100°C

Työlämpötila 1250°C

Työlämpötilaa määrittää mitkä juotosmateriaalit ja juoksutteet voidaan käyttää.

Kaasupaine ....2,5-4bar (riippuen säädöistä tai säiliön paineesta),

Uudelleenkäytettävät happipullot: 2L = 200 bar

Uudelleenkäytettävät happipullot: 1L = 110 bar

Kulutus∅ ......hyvin pieni kulutus keskikokoisella suuttimella (työaika noin

1,0-2,5 tuntia, happipullon koosta riippuen).

Käyttöaika ...... happipullo liekin voimakkuuden mukaan:

2 L.max. 19 h. ca. 48 min

1 L.max. 14 h. ca. 18 min

Käyttöalue 0,1 - 5,0 mm materiaalipaksuus

Happi työpaine ......Asetukset 0,7 – 3 bar

3 Toiminnot

3.1 Katsaus (A)

1 Kantoteline 8 Hienosäätöventtiili

2 Happipullo 9 Hapen paineenalentaja

4 Kovajuotto-poltin 11 korkeateho-hitsaussuuttimet

5 Käsikappale 12 Poltinavain

6 Kaasuletku punainen 13 Hitsauslasit

7 Happiletku sininen 14 Turvasytytin

3.2 Toimintakuvaus

Hitsaaminen korkeateho-hitsaussuuttimilla:

Hitsausliekin tulisi palaa neutraalisti (kaasujen sekoitussuhde on tasapainoinen) ja sen voimakkuus tulisi olla materiaalipaksuuden, saumamuodon, hitsausasennon sekä materiaalin lämmönjohtokyvyn mukainen.

Avaa siis molemmat venttiilit paljon hitsattaessa paksuja materiaaleja ja sulje venttiilit jonkun verran hitsattaessa ohuempia teräspeltejä.

Esilämmitä materiaali ja hitsauspuikko. Lisää hitsauspuikkoa heti kun metalli alkaa sulamaan molemmanpuoleisesti saumassa. Pidä huoli siitä että hitsauskohta lämpenee tasaisesti. Liikuta politin puoliympyröissä hitsauspuikon ympäri.

Kovajuotto:

Puhdista yhdistettävät pinnat, tee niistä kiiltäviä ja pyöristä reunat. Esilämmitä juotoskohta. Sijoita juotosaineen kärki juotoskohtaan, sulauta pisaran juotetta ja levitä se, samanaikaisesti kun koko ajan liikutat liekkiä.

4 Kuljetus ja säilytys

Kun laitetta kuljetetaan, happipullon venttiili ja Maxi-kaasupatruunan venttiili täytyy olla suljettu.

Kun juottotyöt on suoritettu: Avaa lyhyesti kaasu- ja happiventtiilit käsikappaleella, kaasupatruunan ja happipullon venttiilit ollessa suljettuina, ja anna jäljellä oleva kaasu virrata ulos. Tällä toimenpiteellä poistat paineet letkuista ja hapen paineenalentajasta. Poista hapen paineenalentaja. Ruuvaa pois kaasupatruunaventtiili Maxi-kaasupatruunasta. Letkut voivat jäädä liitettynä hapen paineenalentajaan ja kaasupatruunaventtiiliin.

Kiinnitä laite niin että se ei voi kaatua tai liukua siellä missä sitä kuljetetaan. Säilytys ja kuljetus vain seisovilla säiliöillä.

Uudelleentäytettävät säiliöt saa täyttää ainoastaan valtuutetut liikkeet.

Säiliöiden täyttäminen asiattomalla tavalla voi johtaa vakaviin onnettomuuksiin.

4.1 Asennus

Vaihda kaasupatruunat hyvin tuuletetulla paikalla; parhaiten ulkona.

• Varmista että kaikki venttiilit ovat suljettuja, ennen kuin ryhdyt työhön.
• Kiristä hapen paineenalentaja avaimella.
• MAXIGAS-kertakäyttösäiliötä kiinnitetään ruuvaamalla niitä myötäpäivään kaasun hienosää-töventtiilin. Pidä huoli siitä että osut kierteen alkuun ja että ruuvaaminen käy kevyesti. Ta-kuu ei ole voimassa mikäli ruuvataan vinoon.
• Varmista ennen sytyttämistä että liitokset säiliöiden ja säätöventtiilien välillä ovat kaasutiiviiitä. (vuodonilmaisinspray tai saippuavettä).

A Avaa happipullon venttiili.
B Säädä käyttöpainetta 4 baarin asti, suuttimen ja materiaalipaksuuden mukaan.
C Avaa hapen paineenalennusventtiili.
D Avaa nyt kaasusäätöventtiiliä noin ½ kierrosta.
E Avaa hapen venttiilisäädin ja lisää happea.
F Avaa polttokaasun säätöpyörä ja sytytä kaasuliekkiä.
G Kaasuliekin säätö. Liekin täytyy jo palaa näkyvästi suuttimen päässä.
H Säädä poltinliekki lisäämällä tai vähentämällä kaasun ja hapen määrä.

- Nähdä 5.2

I Käytä vain DIN4646 ja 58210/1 mukaisia suojalaseja.

Kirstä kaikki liittymät mukaan toimitetulla avaimella. Kun kaasuventtiiliä avataan täytyy heti sytyttää, koska ulosvirtaava kaasu muuten aiheuttaa pok Sahduksen.

Mikropolttimen käyttö:

• Irrota ensin polttoputki avaamalla kiinnitysmutteria.
• Sen jälkeen mikrosuutinadapteria ruuvataan kiinni suoraan poltinkahvaan kiinnitysmutterin avulla.
• Työnnä haluttu mikropoltin paikalleen ja lukitse se niin että se ei irtoaa, ruuvaamalla se mikrosuutinadapteriin turva-adapterilla.
• Säädä liekki tarpeen mukaan. On huomioitava hyvin lyhyttä polttokaasuliekkiä, joka jo palaa näkyvästi suuttimen päässä.

Käytöstä poistaminen:

Käytöstä poistaminen tapahtuu käänteisessä järjestyksessä mutta ensin täytyy aina sulkea kaasun. Sulje aina pulloventtiiliä työkatkojen ajaksi.

5 Käyttöönotto

5.1 Polttimen sytyttäminen

Avaa ensin kaasun säätöventtiili ja sytytä, avaa sen jälkeen happiventtiili ja säädä kaasuliekkiä.

Liekin täytyy jo palaa näkyvästi suuttimen päässä. Sytytä happi-kaasusekoitus suuttimen päässä sopivalla kaasusytyttimellä. (Se voi luoda musta noki).

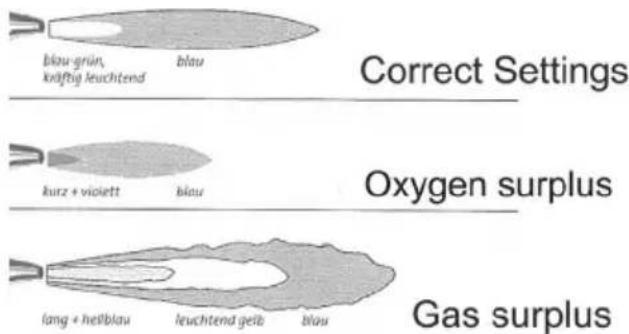

5.2 Liekin säätö

Käsikappaleen oranssi säätöpyörällä säädät liekin kokoa ja ulkonäkö. Mikäli liekkiä ei saa syty-tettyä tai se sammuu heti, kaasupaine on liian korkea. Siinä tapauksessa vähennät kaasua vääntämällä käsikappaleen punaista säätöpyörä oikealle.

Happiventtiili (oranssi säätöpyörä) käsikappaleella täytyy olla täysin auki.

Kun liekki on keltainen, se saa liikaa kaasua. Vähennä kaasua vääntämällä käsikappaleen kaasuventtiiliä (oranssi säätöpyörä) varovasti vasemmalle.

Säädä liekkiä neutraaliksi. Se tarkoittaa että voimakkaasti loistava sinivihreä liekinsydän täytyy erottua selvästi tummemmasta, sinisestä liekistä (liekkivyöhyke II).

5.3 Liekin sammuttaminen

Liekin sammuttamiseksi suljet ensin kaasuventtiilin käsikappaleella (punainen käsipyörä) ja sen jälkeen happiventtiilin (sininen käsipyörä) vääntämällä niitä oikealle.

Sulje kaasupatruunan venttiili ja happipullon venttiili vääntämällä niitä oikealle. Sulje venttiili myös pidempien taukojen ajaksi.

5.4 Kaasupatruunan vaihto

→ Sulje kaasupatruunan venttiili vääntämällä venttiiliä oikealle.
→ Vedä tyhjää Maxi-kaasupatruuna kaasupatruunaventtiilillä ja letkulla ylöspäin, pois pidikkeestä.
→ Irrota kaasupatruunaventtiili Maxi-kaasupatruunasta ruuvaamalla se vasemmalle.
→ Tarkista sitä tehdessäsi että kaskupatruunan tiiviste on paikallaan ja ehjä.
→ Ainoastaan alkuperäisten Rothenberger Maxi-kaasupataruunien käyttö on sallittua. Asenna täysi Maxi-kaasupatruuna kaasupatruunaventiiliin ruuvaamalla myötäpäivään.
→ Sijoita täysi Maxi-kaasupatruuna, asennetulla kaasupatruunaventtiilillä ja letkulla, pidikkee-seen.

5.5 Happipullon vaihto

→ Sulje happipullon venttiili vääntämällä sitä myötäpäivään.
→ Ruuvaa hapen paineenalentaja irti vastapäivään kanssa mukana avain.
→ Poista happipullo pidikkeestään. Vaihda tyhjää happipullo täyteen pulloon.
→ Ruuvaa hapen paineenalentaja kiinni happipulloon myötäpäivään.
→ Tarkista sitä tehdessäsi että hapen paineenalentaja tiiviste on paikallaan ja ehjä.
→ Sitä tehdessä on pidettävä huoli siitä että liittymät ovat öljyttömiä ja rasvattomia.

6 Käyttäytyminen häiriötapauksissa ja huollot

Virheitä Syy Toimenpide
Liekki muuttuu keltai-seksi.	Joko happipullon venttiili on suljettu tai happipullo on tyhjä.	Avaa happipullon venttiili.Vaihda tyhjää happipullo täyteen pulloon.
Liekki pienenee tai etääntyy polttimesta.	Joko kaasupatruunan venttiili on suljettu, ei tarpeeksi auki tai kaasupatruuna on tyhjä.	Avaa kaasupatruunan venttiili vääntämällä sitä vastapäivään (lisää) tai vaihda kaasupatruuna uuteen. Jos kuulet nesteen ääntä kun ravistat patruuna, lämpötila on liian alhainen (alle-20°C), jotta kaasu voisi saavut-taa kaasutilansa).

Tarkista säännöllisesti että letkut ovat tiiviit ja hyväkuntoiset (ilman halkeamia).

Vaihda letkusarjaa ja pullojen liekkisammuttimet, kun takaisku on laukaissut liekkisammutinta. Ajan myötä letkuista tulee pehmeitä. Vaihda sen takia letkusarjaa, heti kun letkuihin ilmestyy pieniä halkeamia.

7 Lisävarusteet

Sopivat lisävarusteet löydät pääluettelosta tai osoitteesta www.rothenberger.com

8 Asiakaspalvelu

ROTHENBERGER-asiakaspalvelu palvelee teitä eri toimipaikoissa (katso tiedot katalogista tai internetistä) ja samoja yhteystietoja käyttäen käytettävissänne on myös vara-osia- sekä huoltopalvelu. Voitte tilata lisävarusteita ja varaosia paikalliselta jälleenmyyjältä tai RO SERVICE+ online: + 49 (0) 61 95/ 800 8200 + 49 (0) 61 95/ 800 7491 [e-mail] - www.rothenberger.com

9 Kierrätys

Koneessa on osia, jotka voidaan toimittaa uusiokäyttöön. Tätä varten on hyväksynnän ja sertifikaatin saaneita kierrätysyrityksiä. Uusiokäyttöön soveltumattomien osien (esim. elektroniikkaromu) ympäristöystävällisistä jätehuoltomahdollisuuksista saat tietoa paikallisilta jätehuoltoviranomaisilta.

Metallit pitää lajitella ja toimitta erillään kierrätysyrittäjälle.

Kaasupatruunat on hävitettävä asianmukaisesti.
