BRUKSANVISNING ROXY 400L ROTHENBERGER

1 Anvisningar om säkerhet 57

1.1 Avsedd användning 57
1.2 Allmänna säkerhetsanvisningar....57
1.3 Speciella säkerhetsanvisningar 58

4 Transport och förvaring....59

4.1 Montering....59

5 Idrifttagande....60

5.1 Tänd brännaren 60
5.2 Inställning av låga 60
5.3 Släckning av låga....60
5.4 Byte av gaspatron....60
5.5 Byte av syrgasflaska....60

6 Uppförande vid fel och underhåll 61

7 Tillbehör 61

8 Kundservice....61

9 Avfallshantering 61

9.1 Metalldelar och gaspatroner 61

Symboler i detta dokument:

Fara!

Denna symbol varnar för personskador.

OBS!

Denna symbol varnar för skador på material eller miljö.

Uppmaning till att agera

1.1 Avsedd användning

Grattis till köpet av en Rothenberger märkesprodukt. Med gassvetsapparaten har du förvärvat en kvalitetsprodukt. Denna universellt användbara apparat gör det möjligt, genom användning av återfyllningsbara 0,67 L och 2L syrgasflaskor av stål, en lång svetsningstid, men är ändå lätt och behändig.

En apparat som är idealisk för hårdlödning.

1.2 Allmänna säkerhetsanvisningar

OBS! Samtliga anvisningar ska läsas. Fel vid icke-beaktande av anvisningarna nedan kan orsaka brand och/eller allvarliga skador. De lagstadgade säkerhetsföreskrifterna och tekniska riktlinjerna skall ovillkorligen iakttas. Vid skador orsakade av felaktig använd-

a) Håll ditt arbetsområde rent och snyggt. Oordning och mörka arbetsområden kan leda till olyckor.
b) Arbeta inte med apparaten i en explosiv miljö, i vilken brandfarliga vätskor, gaser eller damm befinner sig. Verktyg bildar gnistor som kan antända damm eller rök eller gaser. Sörj för en tillräcklig ventilation. Om möjligt, arbeta inte i stängda rum.

c) Håll barn och andra personer borta under användningen av verktyget. Vid distraktion kan du förlora kontrollen över apparaten.
d) Använd inte slangarna för obehörigt ändamål, för att bära apparaten eller hänga upp den. Håll slangarna borta från värme, olja, skarpa kanter eller rörliga apparatdelar. Skadade eller intrasslade slangar ökar risken för explosion.
e) Håll apparaten fri från olja och fett. I ren syrgas, kan oljor och fetter av alla slag själva fatta eld explosionsartat. Ställ inte apparaten i närheten av värmekällor (Uppvärmning, ugn, öppen eld o.a.).
2) Personlig säkerhet
a) Var uppmärksam, se vad du gör och använd sunt förnuft när du arbetar med ett verktyg. Använd inte apparaten om du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet under användningen kan leda till allvarliga skador.
b) Bär personlig skyddsutrustning och alltid skyddsglasögon. Användning av personlig skyddsutrustning, såsom halkfria skyddsskor, brandsäkra kläder och skyddsglasögon, beroende på typ och användning av verktyget minskar risken för skador.
c) Överskatta dig inte. Se till att du står stadigt och bibehåller balansen vid alla tillfällen. Därigenom kan du bättre kontrollera apparaten i oönskade situationer.
d) Bär lämplig klädsel. Bär inga vida kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
3) Noggrann hantering och användning av verktyg
a) Förvara oanvända verktyg oåtkomligt för barn. Låt inte personer använda apparaten, som inte är förtrogna med den eller inte har läst dessa anvisningar. Verktyg är farliga, när de används av oerfarna personer.
b) Sköt apparaten med omsorg. Kontrollera att rörliga apparatdelar fungerar felfritt och inte klämmer, att de inte är spruckna eller skadade, så att apparatens funktion påverkas. Låt reparera skadade delar före användningen. Många olyckor orsakas av dåligt underhållna verktyg.
c) Lämna aldrig hårdlödningsapparaten utan uppsikt under användningen. Det finns akut risk för brandfara.
d) Se till att, manometern på syrgas-reducerventilen sitter fast. Ersätt skadad manometer enbart med Original-Rothenberger-reservdelar.
4) Service

Låt apparaten enbart repareras av kvalificerad fackpersonal som endast använder originalreservdelar. Därmed säkerställs att, apparatens säkerhet bibehålls.

1.3 Speciella säkerhetsanvisningar

Maxi-gas är mycket lättantändlig, färglös, tyngre än luft och med förnimbar lukt.

Patroner och syrgasflaskor bör hållas borta från barn.

Förvara patronerna och syrgasflaskorna på en väl ventilerad plats.

Röka inte vid arbeten på flaskorna. Håll patroner och syrgasflaskor borta från tändkällor.

Kontrollera förskruvningens täthet med ett skumbildande medel (t.ex. såpvatten, läckagespray).

Stäng gasflaskventiler vid fel och efter arbetet.

Använd inte apparaten i vågrätt läge.

Med liggande patroner kommer flytande MAXI-gas i gaspatronsventilen och i brännarmunstycket, och det leder till störningar.

2 Teknisk data

Flamtemperatur .... upp till 3100°C

Arbetstemperatur 1250°C

Från arbetstemperaturen följer det användbara lödtennet och lödpastan.

Gastyp....Propan, propan / butan (Multigas 300), butan, MAP-gas, syrgas.

Gastryck 2,5-4bar (allt efter regulator eller patronens innehållstryck), Syrgas-flergångsbehållare: 2L = 200 bar Syrgas-flergångsbehållare: 1L = 110 bar

Förbrukning∅ ....minimal förbrukning med mediummunstycke (Arbetslängd cirka 1,0-2,5 timmar, beroende på syrgasflaskans storlek)

Driftslängd ...... Syrgasflaska beroende på flamintensitet: 2 L.max. 19 h. ca. 48 min 1 L.max. 14 h. ca. 18 min

Arbetsområde 0,1 - 5,0 mm materialtjocklek

Syre arbetstryck ...... Inställninga 0,7 – 3 bar

3 Funktioner

3.1 Översikt (A)

1 Bärram 8 Finreglerventil

2 Syrgasflaska 9 Syrgas-reducerventil

3 Maxi-gaspatron 10 Micromunstyckeadapter

4 Hårdlödningsbrännare 11 Högeffektssvetsmunstycke

5 Greppstycke 12 Brännarnyckel

6 Gasslang röd 13 Svetsskyddsglasögon

7 Syrgasslang blå 14 Säkerhetständare

Svetsning med högeffektssvetsmunstycken:

I grund och botten ska svetslågan brinna neutral (gasblandningsförhållandet är balanserat) och storleken på materialtjockleken, svetsfogen, svetsningsläge och materialets värmeledningsförmåga ska vara anpassad.

För stålsvetning med större materialtjocklekar varvid båda ventilerna öppnas vitt och vid svetsning av stålplåt med mindre tjocklek ska ventilerna vridas tillbaka något.

Förvärm material och svetsstav. Så fort metallfogen börjar smälta på båda sidor, lägg till svetsstaven. Se till att värma upp svetsstället uniformt. För brännaren i en halvkretsformad rörelse kring svetsstaven.

Hårdlödning:

Rengör förbindningsytor, gör dem blanka och avrunda kanter. Förvärm lödningsställe. Sätt lödstavens spets på lödningsstället, smält en droppe lödtenn och bred ut den under ständig lågrörerelse.

4 Transport och förvaring

För transport måste syrgasflaskans- och gaspatronsventiler på Maxi gaspatronen vara stängda.

Efter slutförs lödningsarbete: Öppna kort den stängda gaspartonsventilen och den stängda ventilen på syrgasflaskan gas- och syrgasventilen på handtaget, och låt den resterande gasmängden strömma ut. Därmed avlastar du slangarna och reducerventilen för syrgasen.

Demontera syrgas-reducerventilen. Skruva av Maxi-gaspatronens gaspatronsventil.

Slangarna ska vara anslutna till syrgas-reducerventilen och till gaspatronsventilen.

Säkra apparaten mot tippning och glidning på lastytan. Lagring och transport enbart med stående behållare.

Flergångsbehållare får uteslutande fyllas av specialiserade företag.

Återfyllning på felaktigt sätt kan leda till svåra olyckor.

4.1 Montering

Byt gaspatron enbart på en god ventilerad plats, företrädesvis utomhus.

• Kontrollera att alla ventiler är stängda innan arbetet börjar.
• Vid montering av syrgas-reducerventil dra åt med nyckel.
• Skruva i MAXIGAS-engångbehållaren genom att vrida den åt höger i gasfinreglerventilen. Var uppmärksam på ett korrekt spelrum och början av gängan. Vid lutande iskruvning förfaller garantin.
• Övertyga dig före tändning, att förbindningen mellan behållaren och regulerventilen är gastät. (Läckagespray eller såpvatten)

A Öppna syrgasflaskventilen.
B Inställning av arbetstryck allt efter munstycke och materialtjocklek upp till 0,7 - 3 bar.
C Öppna syrgas-reducerventilen.
D Öppna nu gasreglerventilen cirka 12 varv.
E Öppna syrgasventilhandhjulet och blanda med syrgas.
F Öppna bränngasventilhjulet och tänd gaslågan.
G Inställning av gaslåga. Lågan måste redan synligt brinna vid utgången på munstycket.
H Ställ in värmelågan genom öppning eller strypning av gas- och syretillförseln.

- Se 5.2

I Använd enbart skyddsglasögon enligt DIN4646 och 58210/1.

Alla förbindningar måste dras åt med bifogad nyckel. Efter att gasventilen öppnats, skall tändningen ske omedelbart, eftersom den utströmmande gasen leder till explosion.

Användning av mikrobrännare:

• För det första skruva av brännröret med huvmuttern.
• Därefter skruvas mikromunstyckeadaptern med huvmuttern direkt på brännarhandtaget.
• Sätt på den önskade mikrobrännaren och med säkerhetsadaptern säkra genom påskruvning på mikromunstyckeadaptern mot avhoppning.
• Ställ in lågan efter behov. - Se till att ha en ytterst kort bränngaslåda, som redan synligt brinner vid munstyckets spets.

Urdrifttagande:

Urdrifttagandet sker i omvänd ordningsföljd men stäng alltid först av gasen. Vid arbetsavbrott stäng alltid flaskventilen.

5 Idrifttagande

5.1 Tänd brännaren

Öppna först gasreglerventilen och tänd och öppna sedan syrgasventilen och ställ sedan in gas-lågan. Lågan ska brinna synligt vid utgången på munstycket.

Tänd syrgasblandningen med hjälp av en lämplig gaständare vid brännarmunstycket. (Det kann skapa svart sot).

5.2 Inställning av låga

Med den orange märkta handratten på handtaget kan du reglera storleken och lågans utseende.

Om lågan inte låter sig tändas eller avbryts är gastrycket för högt. I detta fal stryp gasen på brännarhandtaget (orange märkt handratt) genom att vrida det åt höger.

Syrgasventilen (blåmärkt handratt) på brännarhandtaget måste var helt öppen.

När lågan ser gul ut har du gasöverskott. Stryp försiktigt gasventilen (orange märkt handratt) på brännarhandtaget genom att försiktigt vridare det vidare åt vänster.

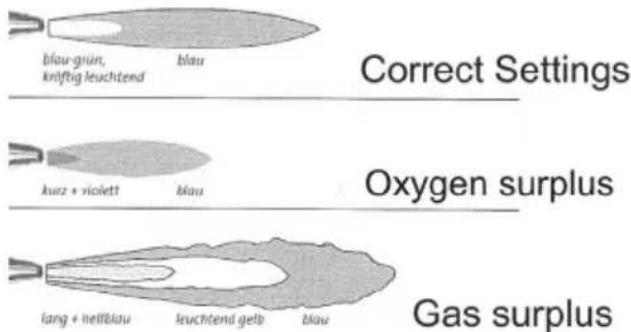

blau-grün, knifftig leuchtend blau Correct Settings kuez + violett blau Oxygen surplus lang + netflblau leuchtend gelb blau Gas surplus

Ställ sedan in en neutral låga. Det betyder att den kraftigt lysande blågröna lågkäman måste skarpt avgränsa sig från den mörkare, blå lågkanten (sekundärlåga).

5.3 Släckning av låga

För att släcka lågan stäng först gasventilen (rödmärkt handratt) och därefer syrgasventilen (blåmärkt handratt) på brännarhandtaget genom att vrida dem till höger.

Stäng gaspatronsventilen och ventilen på syrgasflaskan genom att vrida dem till höger. Stäng också dessa ventiler vid längre pauser.

5.4 Byte av gaspatron

→ Stäng gaspatronsventilen geom att vrida den mot höger.
→ Dra ut den tomma Maxi-gaspatronsflaskan med gaspatronsventil och slangledning uppåt ur fästet.
→ Skruva loss Maxi-gaspatronen genom att vrida den åt vänster från gaspatronsventilen.
→ Se till att tätningen i gaspatronsventilen sitter i och att den är intakt.
→ Enbart original Rothenberger Maxi-gaspatroner bör användas. Montera en ny full Maxgaspatron genom att vrida den åt höger i gaspatronsventilen.
→ För in den fulla Maxi-gaspatronen med monterad gaspatronsventil och slangledning i fästet.

5.5 Byte av syrgasflaska

→ Stäng ventilen på syrgasflaskan genom att vrida den mot höger.
→ Skruva loss reducerventilen på syrgasen medurs med den medföljande nyckeln.
→ Ta ut syrgasflaskan ur fästet. Ersätt den tomma syrgasflaskan med en full.
→ Skruva på reducerventilen för syrgasen medurs på syrgasflaskan.
→ Se till att tätningen i reducerventilen för syrgasen sitter i och att den är intakt.
→ Se till att anslutningarna är fria från olja och fett.

6 Uppförande vid fel och underhåll

Fel Orsak åtgärd
Lågan blir gul. Då är antingen ventilen på syrgasflaskan stängd eller är syrgasflaskan tom.		Öppna ventilen på syrgasflaskan. Ersätt den tomma syrgasflaskan med en full.
Lågan blir liten och lyfter från brännaren.	Antingen är gaspatrons-ventilen stängd, inte till-räckligt öppen, eller är gaspatronen tom.	Öppna (ytterligare) gaspatronsventilen genom att vrida den mot vänster eller byt gaspatron. Om du vid skakning av gaspatronen fortfartande hör vätskeljud, är omgivningstemperaturen för låg, för att hämta gasen i den gasformiga fasen (under 20 °C).

Kontrollera regelbundet slangarna på sprickor och otätheter (okulär kontroll).

Ersätt slangpaketet med en engångsflasksäkring om engångsflasksäkringen har utlösts efter en bakeld.

Slangarna blir med tiden porösa. Byt därför slangpaketet, så snart som slangarna uppvisar mindre sprickor.

7 Tillbehör

Du hittar lämpliga tillbehör i huvudkatalogen eller på www.rothenberger.com

8 Kundservice

ROTHENBERGER serviceplatser finns tillgängliga för att hjälpa dig (se listan i katalogen eller online) och reservdelar och service finns också tillgängligt via samma serviceplatser.

Beställ dina tillbehör och reservdelar från din specialiståterförsäljare eller använd RO SERVICE+ online: 📞 + 49 (0) 61 95/ 800 8200 📞 + 49 (0) 61 95/ 800 7491 ✉ [e-mail] - www.rothenberger.com

9 Avfallshantering

Vissa delar i detta verktyg innehåller ämnen som kan återvinnas. Detta kan utföras av certifierade återvinningsföretag. Vid skrotning av icke återvinningsbara ämnen (t.ex. elektronikskrot) skall du ta kontakt med ansvarig kommunal instans.

9.1 Metalldelar och gaspatroner

Metaller ska separeras och sorteras och levereras till en avfallshantering!

Gaspatronerna måste kasseras på rätt sätt.
