BEDIENUNGSANLEITUNG ROXY 400L ROTHENBERGER

DE Bedienungsanleitung

1 Hinweise zur Sicherheit.... 3

1.1 Bestimmungsgemäßer Gebrauch 3
1.2 Allgemeine Sicherheitshinweise 3
1.3 Spezielle Sicherheitshinweise 4

2 Technische Daten....4

3 Funktion des Gerätes....4

3.1 Übersicht (A) 4
3.2 Funktionsbeschreibung....5

4 Transport und Aufbewahrung...... 5

4.1 Montage 5

5 Inbetriebnahme....6

5.1 Brenner zünden 6
5.2 Flamme einstellen....6
5.3 Flamme löschen 6
5.4 Gaskartusche austauschen 6
5.5 Sauerstoffflasche austauschen....7

6 Fehlerbehebung 7

6.1 Verhalten bei Störungen....7

7 Zubehör 7
8 Kundendienst 7
9 Entsorgung 8

9.1 Metallteile und Gaskartuschen 8

Kennzeichnungen in diesem Dokument:

Gefahr!

Dieses Zeichen warnt vor Personenschäden.

Achtung!

Dieses Zeichen warnt vor Sach- oder Umweltschäden.

→ Aufforderung zu Handlungen

1.1 Bestimmungsgemäßer Gebrauch

Wir gratulieren Ihnen zum Kauf eines Rothenberger Markenproduktes. Mit dem Autogen-schweiß-Gerätes haben Sie ein Qualitätsprodukt erworben. Dieses universell einsetzbare Gerät erlaubt, durch die Verwendung von wiederbefüllbaren 0,67L oder 2L Sauerstoff-Stahlflaschen und 1L Einwegflasche, eine lange Schweißzeit und ist dennoch leicht und handlich.

Ein Gerät das hervorragend zum Hartlöten geeignet ist.

1.2 Allgemeine Sicherheitshinweise

ACHTUNG! Sämtliche Anweisungen sind zu lesen. Fehler bei der Nichteinhaltung der nachstehend aufgeführten Anweisungen können, Brand und/oder schwere Verletzungen verursachen. Die Gesetzlichen Sicherheitsvorschriften und technischen Richtli-

nien sind unbedingt einzuhalten. Bei Schäden durch Bedienfehler erlischt die Garantie.

BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

1) Arbeitsplatz
a) Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Werkzeuge erzeugen Funken, die den Staub oder die Dämpfe oder Gase entzünden können. Sorgen Sie für ausreichende Belüftung. Nach Möglichkeit nicht in geschlossenen Räumen arbeiten.
c) Halten Sie Kinder und andere Personen während der Benutzung des Werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
d) Zweckentfremden Sie die Schläuche nicht, um das Gerät zu tragen, aufzuhängen. Halten Sie die Schläuche fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Schläuche erhöhen das Risiko einer Explosion.
e) Halten Sie das Gerät öl und fettfrei. In reinem Sauerstoff können sich Öle und Fette aller Art von selbst explosionsartig entzünden. Gerät nicht in der Nähe von Wärmequellen (Heizung, Ofen, offenes Feuer o.ä.) aufstellen.
2) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Werkzeug. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie rutschfeste Sicherheitsschuhe, schwer entflammbare Kleidung und Schutzbrille, je nach Art und Einsatz des Werkzeuges, verringert das Risiko von Verletzungen.
c) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.
d) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
3) Sorgfältiger Umgang und Gebrauch von Werkzeugen
a) Bewahren Sie unbenutzte Werkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Werkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
b) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile

vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Werkzeugen.

c) Lassen Sie das Hartlötgerät während der Benutzung niemals ohne Aufsicht. Es besteht akute Brandgefahr.

d) Achten Sie darauf, dass die Manometer am Sauerstoff-Druckminderer fest sitzen. Ersetzen Sie beschädigte Manometer nur durch Original –Rothenberger-Ersatzteile.

4) Service

Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-

Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

1.3 Spezielle Sicherheitshinweise

Maxigas 400 ist hoch entzündlich, farblos, schwerer als Luft und mit wahrnehmbarem Geruch.

Kartuschen und Sauerstoffflaschen dürfen nicht in die Hände von Kindern gelangen.

Bewahren Sie Kartuschen und Sauerstoffflaschen an einem gut belüfteten Ort auf.

Rauchen Sie nicht beim Arbeiten an den Flaschen.

Halten Sie Kartuschen und Sauerstoffflaschen von Zündquellen fern.

Prüfen Sie die Dichtheit der Verschraubungen mit Schaumbildenden Mitteln (z.B. Seifenwasser, Lecksuchspray).

Schließen Sie die Flaschenventile bei Störungen und nach der Arbeit.

Benutzen Sie das Gerät nicht in waagrechter Position. Bei liegender Kartusche kommt flüssiges

Maxigas 400 in das Gaskartuschenventil und in der Brennerdüse, und das führt zu Störungen.

2 Technische Daten

Flammentemperatur ...... bis 3100°C

Arbeitstemperatur 1250°C

Aus der Arbeitstemperatur ergeben sich die verwendbaren Lote und Flussmittel. Die Arbeitsstemperatur ergibt sich durch das Mischverhältnis und ist somit regelbar.

Gasart ....Propan, Propan/Butan (Multigas 300), Butan, Maxigas, Sauerstoff

Gasdruck 2,5 - 4bar (je nach Regler oder Kartuschen Inhaltsdruck),

Sauerstoff-Mehrwegbehälter: 2L = 200 bar

Sauerstoff-Mehrwegbehälter: 1L = 110 bar

Verbrauch ∅ ......minimaler Verbrauch bei mittlerer Düse (Arbeitsdauer von ca.

1,0 - 2,5 Stunden, je nach Größe der Sauerstoffflasche)

Betriebsdauer ....Sauerstoffflasche je nach Flammenstärke:

2 L.max. 19 h. ca. 48 min

1 L.max. 14 h. ca. 18 min

Arbeitsbereich 0,1 - 5,0 mm Materialstärke

Sauerstoffarbeitsdruck ...... Voreinstellung 0,7 – 3 bar

3 Funktion des Gerätes

3.1 Übersicht (A)

1 Tragegestell 8 Feinregulierventil

2 Sauerstoffflasche 9 Sauerstoff-Druckminderer

3 Maxigas 400 Kartusche 10 Microdüsen

4 Hartlötbrenner 11 Hochleistungsschweißdüsen

5 Griffstück 12 Brennerschlüssel

6 Gasschlauch orange 13 Schweißschutzbrille

7 Sauerstoffschlauch blau 14 Sicherheitsanzünder

3.2 Funktionsbeschreibung

Schweißen mit Hochleistungsschweißdüsen:

Grundsätzlich sollte die Schweißflamme neutral brennen (das Mischungsverhältnis der Gase ist ausgewogen) und ihrer Größe der Materialstärke, der Nahtform, der Schweißposition und der Wärmeleitfähigkeit des Materials angepasst sein.

Zum Schweißen von Stahl bei größeren Materialstärken dabei beide Ventile weit aufdrehen und beim Schweißen von Stahlblechen mit geringer Materialstärke die Ventile etwas zurückdrehen.

Werkstoff und Schweißstab vorwärmen. Sobald beidseitig der Naht das Metall zu schmelzen beginnt, Schweißstab beigeben. Achten Sie auf eine gleichmäßige Erwärmung der Schweißstelle. Brenner in halbkreisförmigen Bewegungen um den Schweißstab führen.

Hartlöten:

Verbindungsflächen reinigen, blank machen und Kanten abrunden. Lötstelle vorwärmen. Spitze des Lötstabes auf Lötstelle aufsetzen, einen Tropfen des Lotes abschmelzen und unter ständiger Bewegung der Flamme ausbreiten.

4 Transport und Aufbewahrung

Zum Transport müssen beide Ventile der Sauerstoffflasche und der Maxi Gaskartusche geschlossen sein.

Nach Beenden der Lötarbeit: Öffnen Sie bei geschlossenem Gaskartuschenventil und geschlossenem Sauerstoffflaschenventil kurz das Gas- und Sauerstoffventil am Griffstück, und lassen Sie die restliche Gasmenge entweichen. Damit entlasten Sie die Schläuche und den Sauerstoffdruckminderer. Montieren Sie den Sauerstoff-Druckminderer ab.

Schrauben Sie das Gaskartuschenventil der Maxi-Gaskartusche ab. Die Schläuche dürfen am Sauerstoff-Druckminderer und am Gaskartuschenventil angeschlossen bleiben.

Sichern Sie das Gerät gegen Umkippen und Verrutschen auf der Ladefläche. Lagerung und Transport nur mit stehendem Behälter.

Mehrwegbehälter sind ausschließlich von autorisierten Fachbetrieben zu füllen.

Das Wiederbefüllen auf unsachgemäße Weise kann zu schweren Unfällen führen!

4.1 Montage

Gaskartuschen nur an einem gut belüfteten Ort, vorzugsweise im Freien wechseln.

• Vergewissern Sie sich, dass sämtliche Ventile vor Arbeitsbeginn geschlossen sind.
• Bei Montage des Sauerstoffdruckminderers mittels Schlüssel festziehen.
• Einschrauben des MAXIGAS-Einwegbehälters durch gerades Rechtsdrehen in das Gasfeinregulierventil. Dabei auf eiwandfreie Gängigkeit und Beginn des Gewindes achten. Bei schrägem Einschrauben entfällt die Garantie.
• Überzeugen Sie sich vor dem Anzünden, ob die Verbindungen zwischen den Behältern und Regulierventilen gasdicht sind. (Lecksuchspray oder Seifenlauge)

A Öffnen des Sauerstoff-Flaschenventils.
B Einstellen des Arbeitsdruckes je nach Düse und Werkstoffdicke bis 0,7 - 3 bar.
C Öffnen des Sauerstoffdruckminderventils.
D Öffnen Sie nun das Gasregulierventil ca. 12 Umdrehung.
E Öffnen des Sauerstoffventilhandrades und beimischen von Sauerstoff.
F Öffnen des Brenngasventilrades und Anzünden der Gasflamme.
G Einstellen der Gasflamme. Flamme muss am Düsenausgang bereits sichtbar brennen.
H Heizflamme einstellen durch öffnen oder drosseln der Gas- und Sauerstoffzufuhr.

- Siehe 5.2

I Nur Schutzbrille nach DIN4646 und 58210/1 benutzen.

Alle Verbindungen müssen mit dem beiliegendem Schlüssel festgezogen bzw. gelöst werden. Nach Öffnen des Gasventils muss die Zündung umgehend erfolgen, da sonst austretende Gase zur Verpuffung führen.

Benutzung der Microbrenner:

• Zunächst das Brennrohr mit der Überwurfmutter abschrauben.
• Danach wird der Microdüsenadapter mit der Überwurfmutter direkt auf den Brennergriff aufgeschraubt.
• Den gewünschten Microbrenner aufstecken und mit Sicherheitsadapter durch Aufschrauben auf den Microdüsenadapter gegen Abspringen sichern.
• Flamme nach Bedarf einstellen. Es ist auf eine äußerst kurze Brenngasflamme zu achten, die bereits an der Düsenspitze sichtbar brennt.

Außerbetriebnahme:

Die Außerbetriebnahme erfolgt in umgekehrter Reihenfolge zuerst jedoch immer Gas abstellen. Bei Arbeitsunterbrechung stets die Flaschenventile schließen.

5 Inbetriebnahme

5.1 Brenner zünden

Zuerst das Gasregulierventil öffnen und anzünden und dann das Sauerstoffventil öffnen und dann die Gasflamme einstellen.

Flamme muss am Düsenausgang bereits sichtbar brennen.

Zünden Sie das Gas Sauerstoff-gemisch mit Hilfe eines geeigneten Gasanzünders an der Brennerdüse. (Es kann eine schwarze Russfahne entstehen).

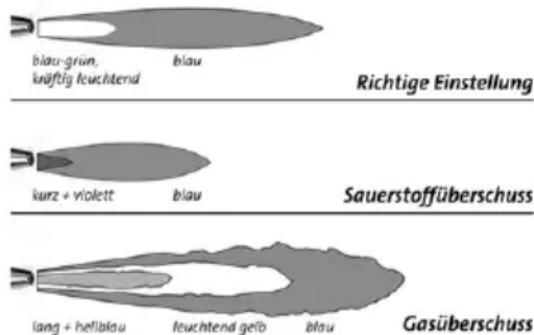

5.2 Flamme einstellen

Mit dem orange gekennzeichneten Handrad am Griffstück regeln Sie die Größe und das Aussehen der Flamme. Wenn die Flamme sich nicht zünden lässt oder abreißt, ist der Gasdruck zu hoch. In diesem Fall drosseln Sie das Gas am Brennergriffstück (orange gekennzeichnetes Handrad) durch Rechtsdrehen.

Das Sauerstoffventil (blau gekennzeichnetes Handrad) am Brennergriffstück muss ganz geöffnet sein.

Wenn die Flamme gelb aussieht, hat sie Gasüberschuss. Drosseln Sie vorsichtig das Gasventil (orange gekennzeichnetes Handrad) am Brennergriffstück durch linksdrehen vorsichtig weiter.

blau-grün. knäftig leuchtend blau Richtige Einstellung kurz + violett blau Sauerstoffüberschuss lang + hellblau feuchtend gelb blau Gasüberschuss

Stellen Sie dann eine neutrale Flamme ein. Das heißt, der kräftig leuchtende blau grüne Flammenkern muss sich scharf vom dunkleren, blauen Flammensaum (Sekundärflamme) Abgrenzen.

5.3 Flamme löschen

Zum Löschen der Flamme schließen Sie zuerst das Gasventil (rot gekennzeichnetes Handrad) und danach das Sauerstoffventil (blau gekennzeichnetes Handrad) am Brennergriffstück durch Rechtsdrehen.

Schließen Sie das Gaskartuschenventil und das Ventil der Sauerstoffflasche durch Rechtsdrehen. Schließen Sie diese Ventile auch bei längeren Pausen.

5.4 Gaskartusche austauschen

→ Schließen Sie das Gaskartuschenventil durch Rechtsdrehen.
→ Ziehen Sie die leere Maxi-Gaskartuschenflasche mit dem Gaskartuschenventil und der Schlauchleitung nach oben aus der Halterung heraus.

→ Schrauben Sie die Maxi Gaskartusche durch Linksdrehen vom Gaskartuschenventil ab.
→ Achten Sie darauf das die Dichtung im Gaskartuschenventil vorhanden und intakt ist.
Es dürfen nur original Rothenberger Maxi-Gaskartuschen verwendet werden. Montieren Sie eine volle Maxi Gaskartusche durch Rechtsdrehen in das Gaskartuschenventil.
→ Führen Sie die volle Maxi-Gaskartusche mit montiertem Gaskartuschenventil und Schlauchleitung in die Halterung ein.

5.5 Sauerstoffflasche austauschen

→ Schließen Sie das Ventil der Sauerstoffflasche durch Rechtsdrehen.
→ Schrauben Sie den Sauerstoff-Druckminderer gegen den Uhrzeigersinnmit beiliegendem Schlüssel ab.
→ Nehmen Sie die Sauerstoffflasche aus der Halterung heraus. Ersetzen Sie die leere Sauerstoffflasche durch eine volle.
→ Schrauben Sie den Sauerstoff-Druckminderer im Uhrzeigersinn auf die Sauerstoffflasche auf.
→ Achten Sie darauf dass die Dichtung im Sauerstoff-Druckminderer vorhanden und intakt ist.
→ Dabei ist zu beachten, dass die Anschlüsse frei von Öl und Fett sind.

6 Fehlerbehebung

6.1 Verhalten bei Störungen

Symptom Mögliche Ursache Lösung
Die Flamme wird gelb.	Dann ist entweder das Sauerstoff-Flaschenventil geschlossen oder die Sau- erstoffflasche ist leer.	Öffnen Sie das Sauerstoff-Flaschenventil. Ersetzen Sie die leere Sauerstoffflasche durch eine volle.
Die Flamme wird kleiner oder hebt vom Brenner ab.	Entweder ist das Gaskartu-schenventil geschlossen, nicht weit genug geöffnet, oder die Gaskartusche ist leer.	Öffnen Sie das Gaskartuschenventil durch Linksdrehen (weiter) oder tauschen Sie die Gaskartusche aus. Wenn Sie beim Schütteln der Gaskar-tusche noch Flüssigkeitsgeräusch hören, ist die Umgebungstemperatur zu niedrig, um das Gas in der gasför-migen Phase zu entnehmen (unter - 20°C).

Prüfen Sie regelmäßig die Schläuche auf Risse und Undichtigkeiten (Sichtprüfung).

Tauschen Sie das Schlauchpaket mit Einzelflaschensicherung aus, wenn die Einzelflaschensicherung nach einem Flammenrückschlag ausgelöst hat.

Die Schläuche werden mit der Zeit porös. Tauschen Sie deshalb das Schlauchpaket aus, sobald sich an den Schläuchen kleine Risse zeigen.

7 Zubehör

Geeignetes Zubehör finden Sie im Hauptkatalog oder unter www.rothenberger.com

8 Kundendienst

Die ROTHENBERGER Kundendienst-Standorte stehen zur Verfügung, um Ihnen zu helfen (siehe Liste im Katalog oder online), und Ersatzteile und Kundendienst werden durch dieselben Standorte angeboten. Bestellen Sie Ihre Zubehör- und Ersatzteile bei Ihrem Fachhändler oder online über RO SERVICE+: 📞 + 49 (0) 61 95/ 800 8200 📄 + 49 (0) 61 95/ 800 7491

Teile des Gerätes sind Wertstoffe und können der Wiederverwertung zugeführt werden. Hierfür stehen zugelassene und zertifizierte Verwerterbetriebe zur Verfügung. Zur umweltverträglichen Entsorgung der nicht verwertbaren Teile (z.B. Elektronikschrott) befragen Sie bitte Ihre zuständige Abfallbehörde.

9.1 Metallteile und Gaskartuschen

Metalle sind sortiert und getrennt an einen Entsorger zu liefern!

Gaskartuschen sind fachgerecht zu entsorgen.
