HBW7519DT - Réfrigérateur HAIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur-congélateur encastrable
Marque	Haier
Modèle	HBW7519DT
Volume total	300 L
Volume réfrigérateur	214 L
Volume congélateur	86 L
Dimensions (H x L x P)	1935 x 550 x 550 mm
Alimentation électrique	220-240 V ~ 50 Hz, 2 A
Classe d'efficacité énergétique	C
Consommation annuelle	156 kWh/an
Capacité de congélation	8 kg/24h
Classe climatique	SN/N/ST/T (10 °C à 43 °C)
Réfrigérant	R600a (isobutane, inflammable)
Panneau de commande	Tactile avec écran digital
Fonctions principales	Super Cool, Super Freeze, ECO, Holiday, Wi-Fi, My Zone (Fruit&Veg, QuickCool, 0°C Fresh), Humidity Zone, multi-air flow
Éclairage	LED (12 V max. 10 W réfrigérateur, 2 W congélateur)
Dégivrage	Automatique (no frost)
Entretien et nettoyage	Nettoyage intérieur et extérieur avec éponge douce et détergent neutre ; ne pas utiliser de produits abrasifs ou solvants ; dégivrage automatique ; remplacement LED par professionnel
Sécurité	Risque d'incendie (réfrigérant inflammable), verrouillage panneau, alarme porte ouverte, sécurité enfants (âge minimum 8 ans pour utilisation)
Pièces détachées et réparabilité	Pièces disponibles pendant 7 ans (thermostats, capteurs, circuits imprimés, sources lumineuses) ; poignées, charnières, bacs et paniers 7 ans ; joints de porte 10 ans

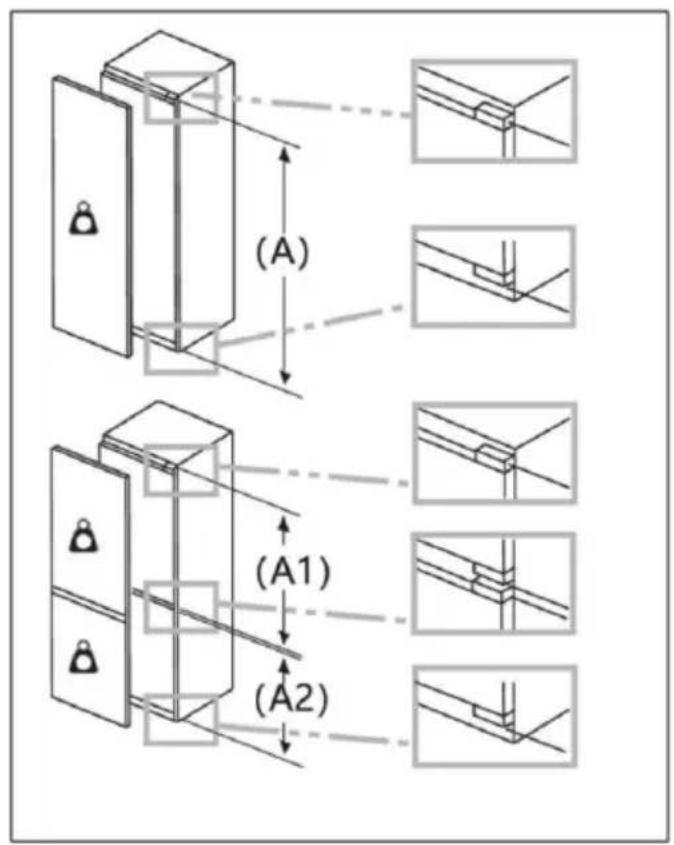

Informations générales	Poids maximal des façades d'unité : 22 kg (1500-1750 mm) ; espace recommandé : min. 10 mm à l'arrière ; temps d'attente avant mise en service : 2 h

FOIRE AUX QUESTIONS - HBW7519DT HAIER

Comment régler la température du réfrigérateur ?

Déverrouillez l'écran en maintenant la touche K10 (3S Unlock) pendant 3 secondes. Appuyez sur la touche K4 pour sélectionner le réfrigérateur (voyant E allumé). Utilisez K5 (-) ou K6 (+) pour ajuster la température de 1 °C à 9 °C. Après 5 secondes sans action, la température est enregistrée automatiquement.

Comment activer la fonction Super Freeze ?

Déverrouillez l'écran, puis appuyez sur la touche K9 (Super Freeze). Le voyant P s'allume. La fonction congèle rapidement les aliments et s'arrête automatiquement après 50 heures ou lorsque la température réglée est atteinte. Pour désactiver manuellement, rappuyez sur K9.

Que faire en cas de coupure de courant ?

Les aliments restent froids environ 5 heures. Ouvrez la porte le moins possible. Ne rajoutez pas d'aliments. Si la coupure dépasse 5 heures, préparez des glaçons et placez-les en haut du réfrigérateur. À la remise sous tension, vérifiez l'état des aliments.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil. Utilisez une éponge douce imbibée d'eau tiède avec un détergent neutre. N'utilisez pas de brosse dure, de solvants ou de vapeur. Nettoyez les clayettes en verre à l'eau froide pour éviter qu'elles ne se brisent. Rincez et séchez avec un chiffon doux.

Que signifie la fonction Holiday et comment l'utiliser ?

La fonction Holiday est conçue pour les absences de courte durée. Elle règle le réfrigérateur à environ 17 °C pour économiser l'énergie. Videz le réfrigérateur avant de l'activer. Activez-la en appuyant sur K3 (voyant D allumé). Pour désactiver, rappuyez sur K3.

Comment connecter le réfrigérateur au Wi-Fi ?

Téléchargez l'application hOn, créez un compte, puis suivez les instructions d'appairage. Sur l'appareil, appuyez sur K1 pendant 3 secondes pour entrer en mode de configuration. L'icône Wi-Fi clignote rapidement. Une fois connecté, l'icône reste fixe.

Pourquoi mon réfrigérateur fait-il un bruit d'eau courante ?

Ce bruit est normal et provient de la circulation du réfrigérant dans le circuit. Aucune action n'est nécessaire.

Comment utiliser le tiroir My Zone ?

Le tiroir My Zone offre trois fonctions : Fruit&Veg (pour fruits et légumes), QuickCool (pour boissons) et 0°C Fresh (pour viande et produits frais). Sélectionnez la fonction en appuyant sur K7 jusqu'à ce que le voyant correspondant s'allume. Une seule fonction peut être active à la fois.

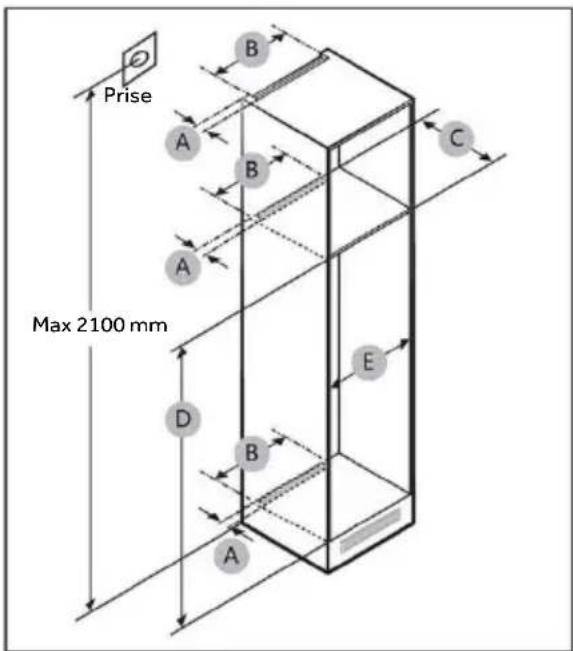

Quelles sont les dimensions d'encastrement requises ?

Les dimensions minimales d'encastrement sont : hauteur 1941 mm, largeur 560 mm, profondeur 555 mm. Il est recommandé de laisser un espace d'au moins 10 mm à l'arrière pour la ventilation. Consultez le guide d'installation pour plus de détails.

Comment déverrouiller le panneau de commande ?

L'écran se verrouille automatiquement après 30 secondes d'inactivité. Pour déverrouiller, appuyez sur la touche K10 (3S Unlock) et maintenez-la enfoncée pendant 3 secondes jusqu'à ce que le voyant Q s'éteigne. Un signal sonore retentit.

MODE D'EMPLOI HBW7519DT HAIER

AVERTISSEMENT: risque d'incendie/matière inflammable FR

Le symbole indique qu'il y a un risque d'incendie, étant donné que des matieres inflammables sont utilisées. Évitez de provoquer un incendie en brûlant des matières inflammables.

UPOZORENJE: Opasnost od požara / zapaljivi materijali HR

Simbol označava opasnost od požara jer se upotrebljavaju zapaljivi materijali. Pazite da ne prouzročite požar paljenjem zapaljivog materijala.

243 Informations sur la sécurité
248 Utilisation prévue
249 Description du produit
250 Panneau de commande
251 Utilisation

Avant la première utilisation 244
Installation 244
Utilisation quotidienne 245
Informations sur les gaz réfrigerants 247

Verrouillage/Déverrouillage du panneau 251
Régler la température du réfrigérateur 251
Régler la température du congélateur 251
Fonction d'interconnexion 252
Fonction'ECO 253
Fonction Holiday 253
Fonction Super Cool 253
Fonction Super Freeze 254
Sélection de la fonction My Zone 255

256 Matériel
258 Conseils d'économies d'énergie
259 Entretien et nettoyage
261Dépannage
265 Installation
271 Données techniques
273 Service clientèle

Merci d'avoir acheté un produit Haier.

Veuillez tire attentivement ces instructions avant d'utiliser cet apparéil. Les instructions contiennent des informations importantes qui vous aidont à tirer le meilleur parti de l' apparéil et à assurer l'installation, l'utilisation et l'entretien sûrs et appropriés de celui-ci.

Conserve ce manuel dans un endroit facilement accessible afin que vous puissiez toujours vous y reférer pour une utilisation sure et appropriée de l'appareil.

Si vous vendez l'appareil, si vous le donnez ou si vous le laissez lorsque vous déménagez, assurez-vous que vous transmettez également ce manuel pour que le nouveau propriétaire puisse se familiariser avec l'appareil et les consignes de sécurité.

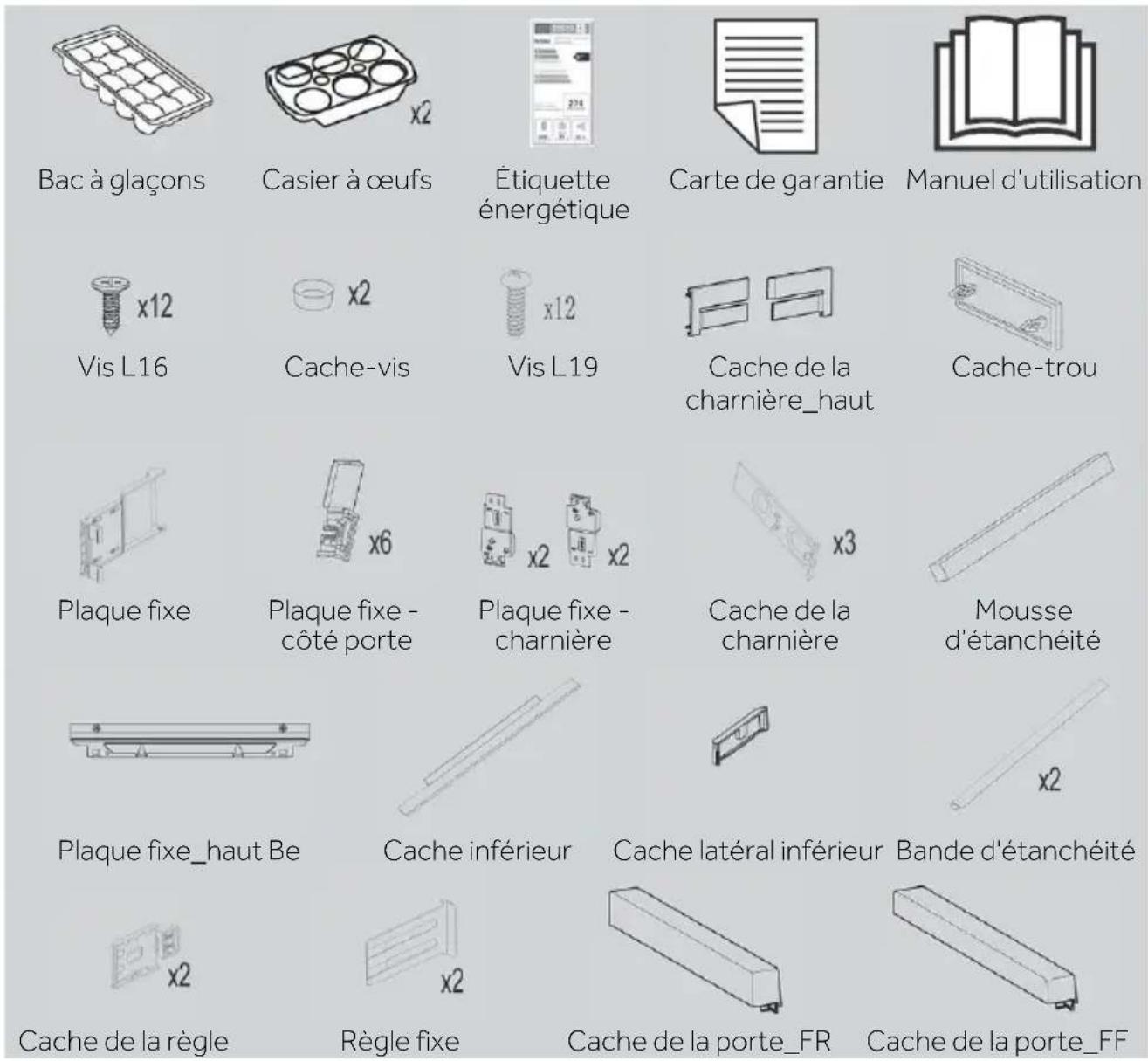

Accessoires

Vérifiez les accessoires et la litterature conformément à cette liste :

AVERTISSEMENT: informations importantes sur la sécurité

INFORMATION: informations générales et conseils

Informations environnementales

Mise au rebut

Contribuez à protégger l'environnement et la santé humaine. Jetez l'emballage dans les bacs correspondants pour le recycler. Participer au recyclage des déchets d'appareils électriques et électroniques. jetez pas les apparêls marqués de ce symbole avec les déchets menagers. Ramenez le produit à votre déchetterie locale ou contactez votre bureau municipal.

AVERTISSEMENT!

Risque de blessure ou de suffocation!

Les frigorigènes et les gaz doivent être éliminés par un professionnel. Assurez-vous que le tube du circuit réfrigerant n'est pas endommagé avant d'être correctement élimné. Débranchez l'appareil du secteur. Coupez le cable d'alimentation et jetez-le. Retirez les clayettes et les tiroirs ainsi que le verrou et les joints de la porte, afin d'éviter que les enfants et les animaux domestiques ne se retrouvent enfermés dans l'appareil.

Avant d'allumer l'appareil pour la première fois, lisez les conseils de sécurité suivants:

AVERTISSEMENT!

Avant la première utilisation

Assurez-vous qu'il n'a pas ete endommagé pendant le transport.

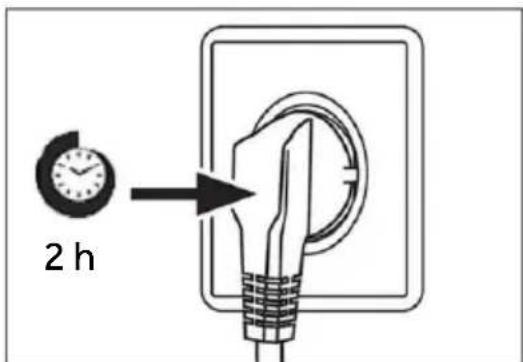

Attendez au moins deux heures avant d'insteller l'appareil afin de vous assurer que le circuit réfrigérant fonctionne parfaitement.
Manipulez toujours l'appareil avec au moins deux personnes parce qu'il est lourd.
Retirez tous les emballages, gardez-les hors de la portée des enfants, puis jetez-les d'une manière respectue de l'environnement.
Nettoyez l'intérieur et l'extérieur de l'appareil avec de l'eau et un détergent doux avant d'ymettre des alimentents.
- Une fois l'appareil à plat et nettoyé, attendez au moins 2 à 5 heures avant de le brancher à l'alimentation électrique. Voir la section INSTALLATION.
Pré-réfrigérrez les compartments à des réglages élevés avant de les replimn d'aliments. La fonction Power-Freeze permet de refroidir rapidement les compartments.
La température du réfrigérateur et celle du congélateur sont régées automatiquement sur 5^ et -18^ respectivement. Ce sont les paramétres recommendés. Si vous le souhaitez, vous pouvez modifier ces températures manuellement. Voir RÉGLAGE DE LA TEMPERATURE.

Installation

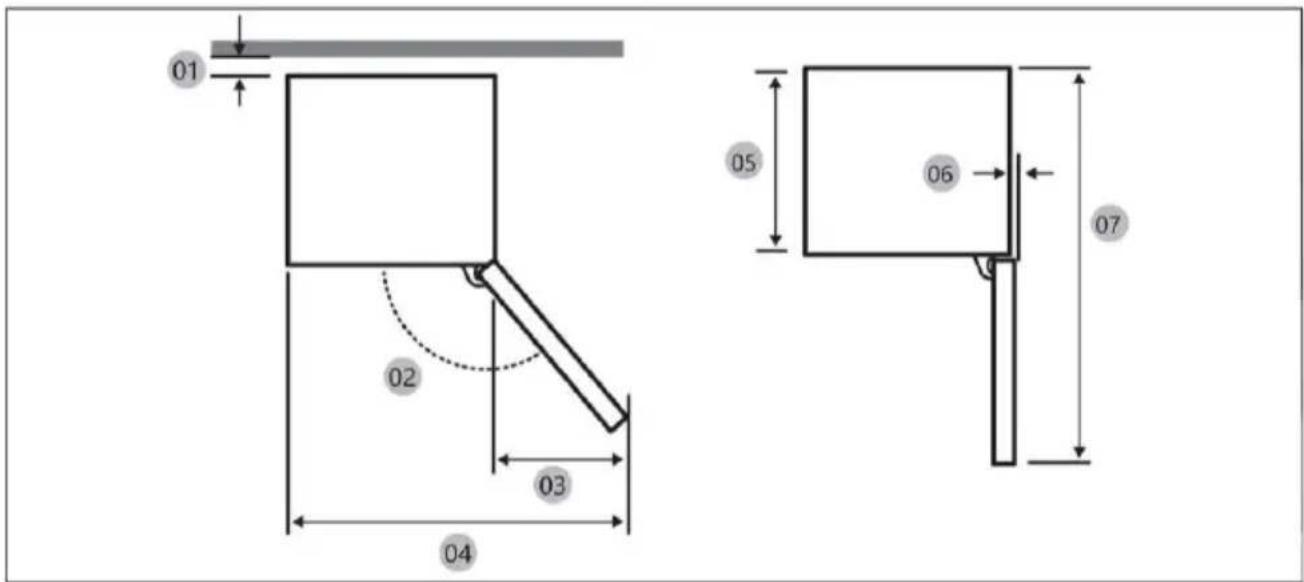

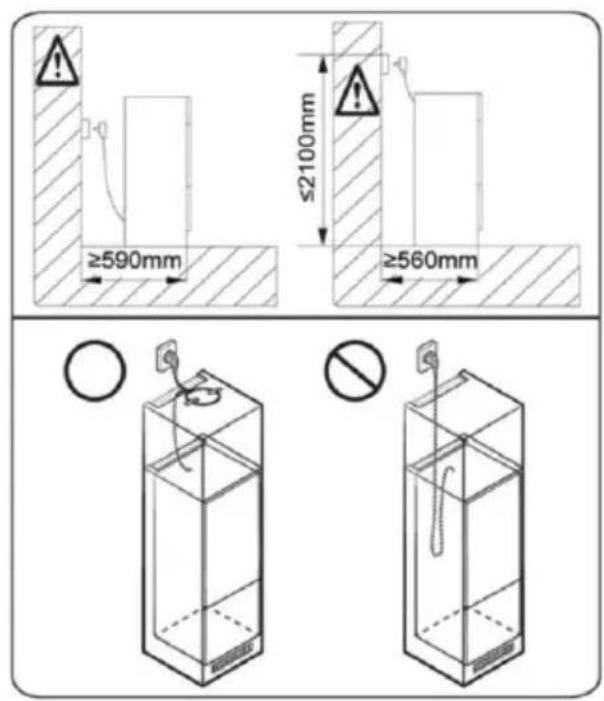

L'appareil doit être placé dans un endroit bien ventilé. Garantissez un espace d'au moins 10 cm au-dessus et autour de l'appareil.
Ne placez jamais l'appareil dans un endroit humide ou un endroit où il pourrait etre éclaboussé d'eau. Nettoyez et sechez les éclaboussures d'eau et les taches avec un chiffon doux et propre.
N'installez pas l'appareil en plein soleil ou a proximé de sources de chaleur (par ex. cusinières, chauffages).
- Installez et mettez à niveau l'appareil dans une zone adaptée à sa taille et à sonutilisation.

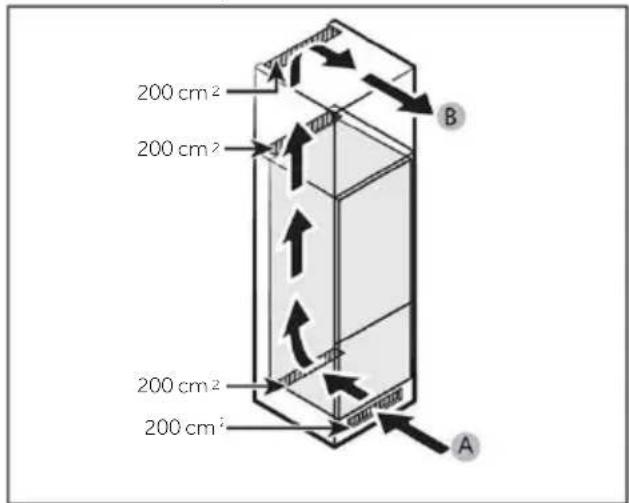

Maintenez les ouvertures de ventilation situées dans l'appareil ou dans la structure encastrée libres de toute obstruction.
Assurez-vous que les informations électriques figurant sur la plaque signalétique sont conformes à l'alimentation électrique. Si ce n'est pas le cas, contactez un electricien.
L'appareil est alimenté par une alimentation de 220-240 VCA/50 Hz. Les variations anormales de tension peuvent provoquer l'arrêt de l'appareil ou endommager le régulateur de température ou le compresseur, ou il peut y avoir un bruit anormal du fonctionnement. Dans ce cas, un régulateur automatique doit être monté.
N'utilisez pas d'adaptateurs multiprises ni de rallonges.
Ne placez pas de systèmes multipreses portatifs ou d'alimentations portatives à l'arrive de l'appareil.
Assurez-vous que le cable d'alimentation n'est pas coincide par le réfrigérateur. Ne marchez pas sur le cable d'alimentation.

AVERTISSEMENT!

Utilisez une prise de terre séparée pour l'alimentation électrique qui soit facile d'accès. L'appareil doit être mis à la terre.

Uniquement pour le Royaume-Uni: le cable d'alimentation de l'appareil est équipé d'une fiche 3 pôles (de mise à la terre) qui s'adapte à une prise standard 3 pôles (de mise à la terre). Ne coupez jamais ou ne démontez jamais la troisième broche (mise à la terre). Une fois l'appareil installé, la fiche doit être accessible.

N'endommagez pas le circuit réfrigérant.

Utilisation quotidienne

Cet apparéil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ils sont sous surveillance ou si on leur a approu à utiliser l' apparéil en toute sécurité et s'ils comprendnent les risques courus.
Les enfants aegs de 3 à 8 ans sont autorisés à replir et vider les apparciils de réfrigération, mais ne sont pas autorisés à les nettoyer ni à les installer.
- Gardez les enfants âgés de moins de 3 ans à l'écart de l'appareil à moins qu'ils ne soient constamment surveillés.
Les enfants ne doivent pas jouer avec l'appareil.
Si du gaz réfrigérant ou tout autre gaz inflammable fuit à proximité de l'appareil, fermez la vanne du gaz qui fuit, ouvre les portes et les fenêtres et ne débranche pas le cable d'alimentation du réfrigerateur ou de tout autre apparéil.

Notez que l'appareil est conçu pour fonctionner dans une plage de température ambiente spécifique comprise entre 10^ et 43^ . L'appareil peut ne pas fonctionner correctement s'il est laissé pendant une longue période à une température inférieure ou supérieure à la plage indiquée.
Ne placez pas d'objets instables (objects lourds, recipients replis d'eau) sur le dessus du réfrigérateur, pour éviter les blessures corporelles causées par une chute ou une électrocution causée par le contact avec de l'eau.

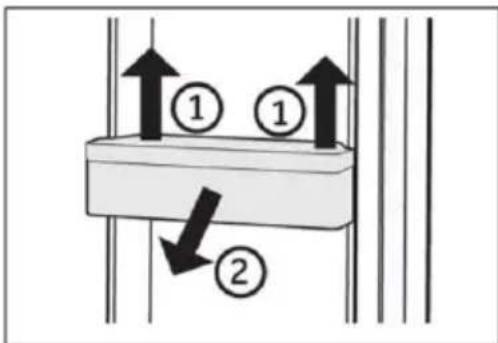

- Net tirez pas sur les balconnets. La porte peut etre tirée en biais, le porte-bouteilles peut etre retire ou l'appareil risque de basculer.

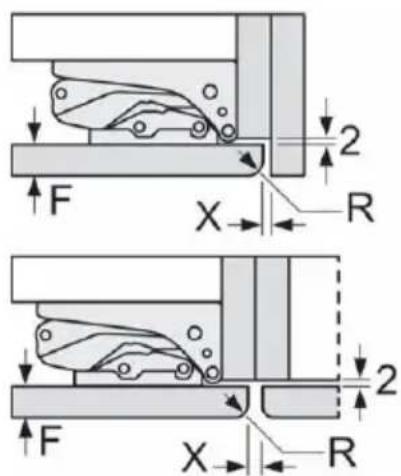

Ouvrez et fermez les portes uniquement avec les poignées. L'écart entre les portes et entre les portes et le compartment est très étroit. Ne mettez pas vos mains dans ces zones pour éviter de vous pincer les doigts. Ouvrez ou fermez les portes du réfrigerateur uniquement lorsqu'il n'y a pas d'enfants dans le rayon de mouvement de la porte.

AVERTISSEMENT!

Ne conservez pas et n'utilisez pas de matieres corrosives, explosives ou inflammables dans l'appareil ou a proximé.
Ne conservez pas de médicaments, de bacteries ou d'agents chimiques dans l'appareil. Cet apparéil est un apparéil électroménager. Il n'est pas recommandé pour stocker des produits qui nécessitant des températures strictes.
Ne conservez jamais des liquides dans des bouteilles ou des canettes (en dehors des spiritueux avec un degré d'alcool très élevé), en particulier les boissons gazeuses dans le congélateur car ceux-ci pouraient explodeur durant la congélation.
Vérifiez l'etat des aliments si l'intérieur du congélateur s'est rechauffé.
Ne réglez pas une température inutillement basse dans le compartment du réfrigérateur. Des températures négatives peuvent se produit à des réglages élevés. Attention : les bouteilles peuvent éclater
- Ne touchez pas les produits surgelés avec les mains mouillées (portez des gants). Nemangez surtout pas les glaces à l'eau juste après les avoir sorties du compartime congélateur. Vous risquez de vous blesser ou de vous brûler à cause du froid. Premiers secours : mettez immédiatement sous l'eau froide. Ne retirez pas !
Ne touchez pas la surface interieure du compartment Congélateur lorsqu'il est en fonctionnement, en particulier avec les mains mouillées, car vos mains peuvent geler sur la surface.
Debranchez l'appareil en cas de coupure de courant ou avant de le nettoyer. Attendez au moins 7 minutes avant de redémarrer l'appareil, car des démarrages trop fréquents risqueraient d'endommager le compresseur.
N'utilisez pas des appareils électriques à l'intérieur des compartments de conservation des alimentés de l'appareil, sauf s'ilts correspondent aux modèles recommandés par le fabricant. Entretien/nettoyage
Veillez à supervise les enfants sils effectuent le nettoyage et l'entretien.

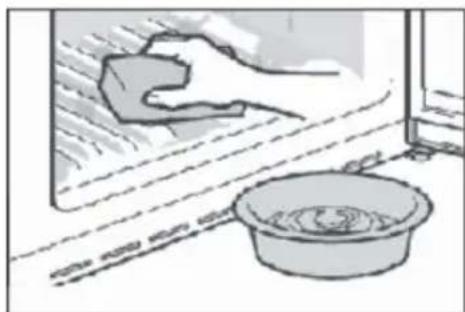

Débranche l'appareil du secteur avant d'effectuer tout entretien courant. Attendez au moins 5 minutes avant de redémarrer l'appareil, car des démarrages trop fréquents risqueraient d'endommager le compresseur.

AVERTISSEMENT!

Tenez la fiche, pas le cable, lorsque vous débranchez l'appareil.
Ne nettoyez pas l'appareil à l'aide de brosses dures, de brosses métalliques, de détergents en poudre, d'essence, d'acétate d'amyle, d'acétone et de solutions organiques similaires, d'accides ou de solutions alcalines. Nettoyez-le avec un détergent spécial pour réfrigérateur afin d'éviter de l'endommager.
Ne raclez pas le givre et la glace avec des objets tranchants. N'utilise pas de pulverisateurs ni de rechauffeurs electriques comme des nettoyeurs à vapeur, des seche-cheveux ou d'autres sources de chaleur pour éviter d'endommager les pièces en plastique.
N'utilisez pas de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage, hormis leurs recommends par le fabricant.
Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, le service clientèle ou un électricien qualifié pour éviter tout risque d'accident.
N'essayez pas de réparer, démonter ou modifier l'appareil vous-même. En cas de réparation, veuillez contacter notre service clientèle.
Éliminez la poussière à l'arrête de l'appareil au moins une fois par an pour éviter tout risque d'incendie, ainsi que l'augmentation de la consommation d'énergie.
Ne pulvérisez pas et ne rincez pas l'appareil pendant le nettoyage.
N'tutilisez pas de jet d'eau ou de vapeur pour nettoyer l'appareil.
Ne nettoyez pas les clayettes froides en verre à l'eau chaude. Un changement soudain de température peut casser le verre.

Informations sur les gaz réfrigerants

AVERTISSEMENT!

L'appareil contient de l'ISOBUTANE, un réfrigérant inflammable (R600a). Assurez-vous que le circuit du réfrigérant n'est pas endommagé pendant le transport ou l'installation. Les fuites de frigorigène peuvent provoquer des blessures oculaires ou s'enflammer. Si un dommage s'est produit, gardez les sources de feu ouvert à l'écar aéréz complètement lapiece, ne branche pas ou ne débranche pas les cordons d'alimentation de l'appareil ou de tout autre apparéil. Informez le service clientèle.

En cas de contact du réfrigérant avec les yeux, rincez-les immédiatement à l'eau courante et appelez immédiatement un oculiste.

Utilisation prévue

Cet apparéil est destiné à réfrigerer et àCongeler les alimentés. Il a été conçu exclusively pour une utilisation dans les habitations et des applications similaires telles que les espaces de cuisine dans les magasins, bureaux et autres environnementés de travail ; les habitations rurales et par les clients dans les hotels, motels et autres environnementés de type résidentiel, ainsi que dans les chambres d'hôtes ou B&B et activités de restauration. Il n'est pas destiné à un usage commercial ou industriel. Les changements ou modifications apportés à l' apparéil ne sont pas autorisés. Uneutilisation non prévue peut entraîner des risques et la perte de garantie.

Normes et directives C

Ce produit satisfait aux exigences de toutes les directives CE applicables avec les normes harmonisées correspondantes, qui prévoient le marquage CE.

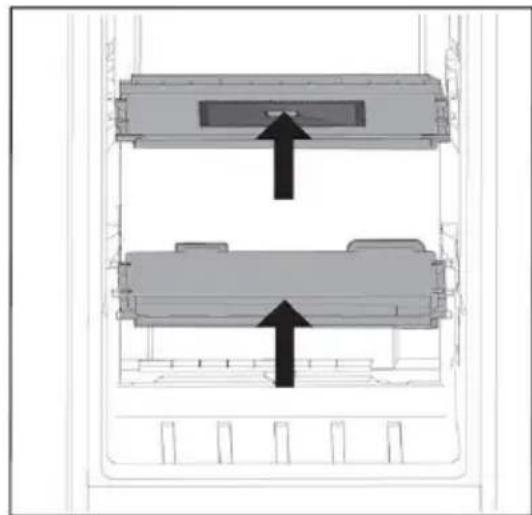

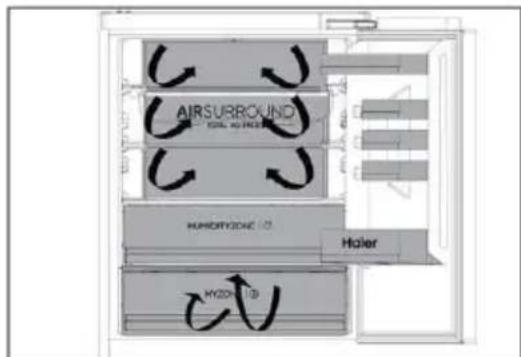

INFORMATION

En raison des changements techniques et de différents modèles, certaines des illustrations de ce manuel peuvent différer de votre méthode.

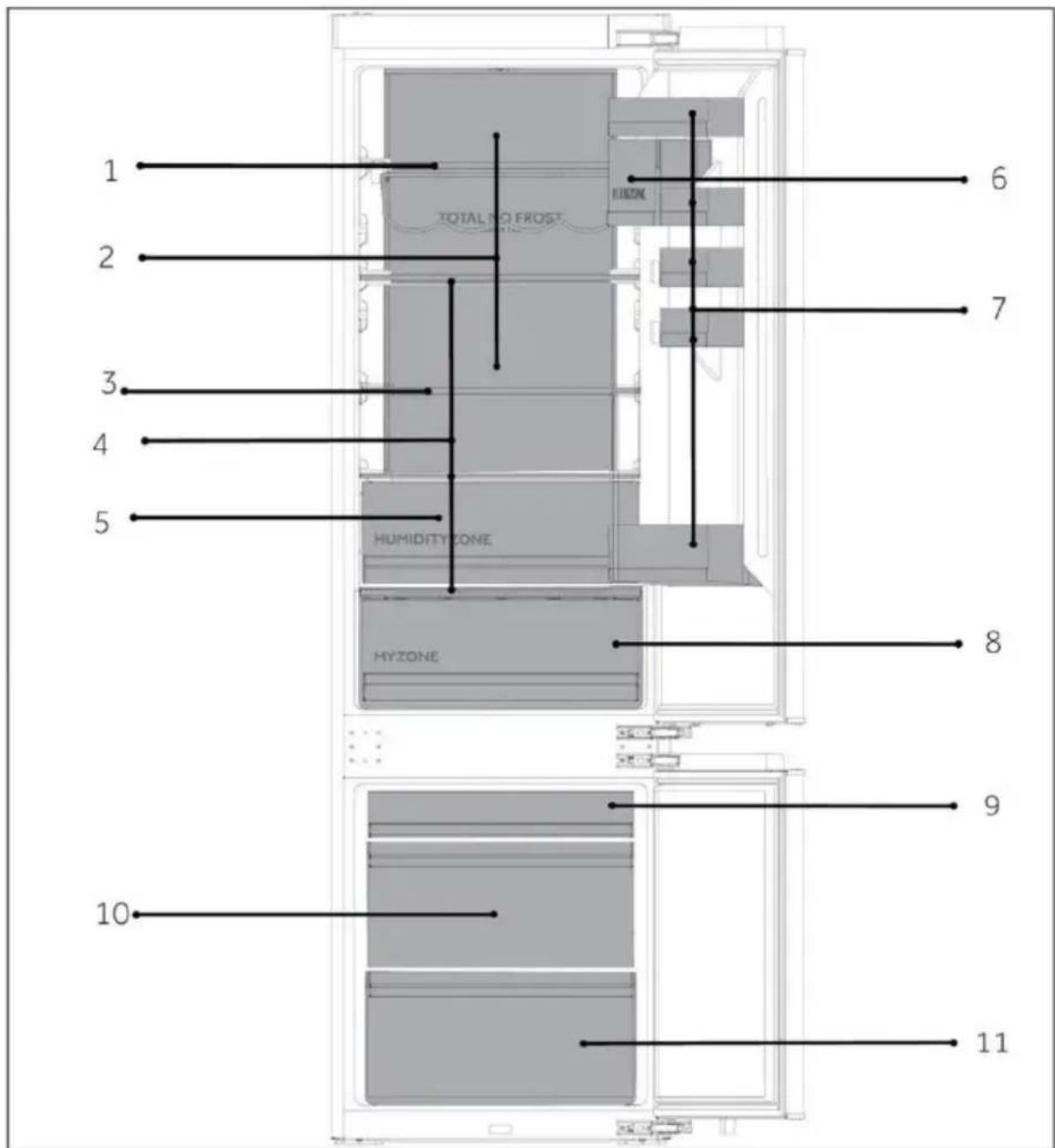

A: Chambre de réfrigération

1 Porte-bouteilles
2 Conduit d'air réfrigéré
3 Clayettes pliantes
4 Clayettes ordinaires
5 Tiroir Humidity Zone
6 Contenant hermétique
7 Balconnets
8 Tiroir MyZone

B: Chambre de congélation
9 Tiroir supérieur du concélateur
10 Tiroir central du congelateur
11 Tiroir inférieur du congelateur

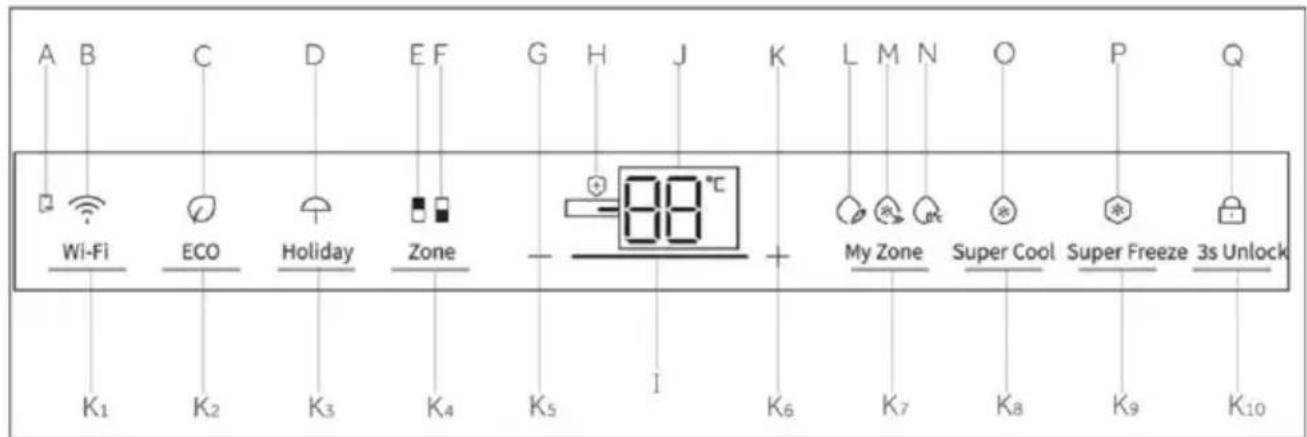

Panneau de commande

Voyants:

A Connexion à l'application mobile
B Fonction Wi-Fi
C Fonction ÉCO
D Fonction Holiday
E Voyant du réfrigérateur
F Voyant du concélateur
GRéglage de la température « - »
H Fonction bactericide
I Affichage de la puissance
J Affichage de la température
K Réglage de la température « + »
L Fonction Fruit&Veg
M Fonction QuickCool
N Fonction 0^ C Fresh
O Fonction Super Cool
P Fonction Super Freeze
Q Verrouillage et déverrouillage

Touches :

K1 Touche de réglage du Wi-Fi
K2 Touche de la fonction ÉCO
K3 Touche de la fonction Holiday
K4 Touche de selection de la zone
K5 Touche de réglage de la température « - »
K6 Touche de réglage de la température « + »
K7 Touche de selection de la fonction My Zone
K8 Touche de selection Super Cool
K9 Touche de selection Super Freeze
K10 Touche de verrouillage et de déverrouillage

Touches tactiles

Les touches du panneau de commande sont des touches tactiles qui réagissant dés que le doit les touche légèrement.

Allumer/eteindre l'appareil

L'appareil fonctionne depuis qu'il est branché sur l'alimentation électrique.

Lors de la première mise sous tension du réfrigérateur, le voyant « J » (affichage de la température) s'allume. La température du réfrigérateur et celle du congélateur sont régées automatiquement sur 5^ et -18^ respectivement. Le voyant « M » (affichage QuickCool) s'allume.

Les zones My Zone sont automatiquement reglees sur la fonction QuickCool.

Le verrouillage du panneau est peut-être actif.

INFORMATION

Lorsque l'appareil est allumé après avoir été débranché de l'alimentation secteur, il peut falloir jusqu'à 12 heures pour que les températures correctes soient atteintes.

Videz l'appareil avant de I'eteindre. Pour eteindre l'appareil, tirez le cordon d'alimentation pour le sortir de la prise d'alimentation.

Verrouillage/Déverrouillage du panneau

Verrouillage automatique : lorsque la porte du réfrigérateur et la porte du congélateur sont fermées et qu'aucune touche n'est actionné dans les 30 secondes, l'écran s'éteint et se verrouille automatiquement.

Verrouillage manuel : lorsque l'écran d'affichage est déverrouillé, appuyez sur la touche « K10 » (3S Unlock) et maintenez-la enfonnée pendant 3 secondes, le signal sonore retentit une fois, le voyant « Q » (verrouillage du panneau) s'allume et l'affichage est verrouillé.

Déverrouillage: lorsque l'écran d'affichage est verrouillé, appuyez sur la touche « K10 » (3S Unlock) et maintenez-la enforcée pendant 3 secondes, le signal sonore retentit une fois, le voyant « Q » (verrouillage du panneau) s'esteint et l'écran est déverrouillé.

Réglage de la température

Les températures interieures sont influencées par les facteurs suivants :

Température ambiente, fréquence d'ouverture de la porte, quantité d'aliments conservés, installation de l'appareil.

Régler la température du réfrigérateur

Lorsque l'écran d'affichage est déverrouillé, appuyez sur la touche « K4 » (selecteur de zone). Le signal sonore retentit une fois, le voyant « E » (voyant du réfrigérateur) s'allume, puis vient le mode de réglage de la température du réfrigérateur.

Appuyez sur la touche « K5 » (touché de réglage de la température « - ») à chaque fois, le signal sonore retentit une fois, la température définie du réfrigérateur sera réduite de 1. La température du réfrigérateur s'affiche selon la série « 9 °C->8 °C->7 °C->6 °C->5 °C->4 °C->3 °C->2 °C->1 °C »

Appuyez sur la touche « K6 » (touché de réglage de la température « + ») à chaque fois, le signal sonore retentit une fois, la température définie du réfrigérateur sera augmentée de 1. La température du réfrigérateur s'affiche selon la série « 1 °C->2 °C->3 °C->4 °C->5 °C->6 °C->7 °C->8 °C->9 °C »

INFORMATION

Après avoir réglé la température, s'il n'y a pas d'opération dans les 5 secondes, le système enregistrtera automatiquement la température définie.

Régler la température du conge lateur

Lorsque l'écran d'affichage est déverrouillé, appuyez sur la touche « K4 » (selecteur de zone). Le signal sonore retentit une fois, le voyant « F » (voyant du congélateur) s'allume, puis vient le mode de réglage de la température du congélateur.

Appuyez sur la touche « K5 » (touche de réglage de la température « - ») à chaque fois, le signal sonore retentit une fois, la température définie du congélateur sera réduite de 1. La température du congélateur s'affiche selon la série « -14°C->-15°C->-16°C->-17°C->-18°C->-19°C->-20°C->-21°C->-22°C->-23°C->-24°C »

Appuyez sur la touche « K6 » (touché de réglage de la température « + ») à chaque fois, le signal sonore retentit une fois, la température définie du conGPLateur sera augmentede 1. La température du conGPLateur s'affiche selon la série « -24°C->-23°C->-22°C->-21°C->-20°C->-19°C->-18°C->-17°C->-16°C->-15°C->-14°C »

INFORMATION

Après avoir reglé la température, s'il n'y a pas d'opération dans les 5 secondes, le système enregistrra automatiquement la température définie.

Étape 1 Téléchargez l'application hOn dans les stores.

CETTON Google Play

Étape 2 Créez votre compte sur l'application hOn ou connectez-vous si vous possédez déjà un compte.

Étape 3 Suívez les instructions d'appairage dans l'application hOn.

Fonction Wi-Fi

1. Suívez les instructions de l'application pour configurer le Wi-Fi.
2. Une fois le Wi-Fi configuré et la connexion établie, l'icone Wi-Fi « B » est allumée et fixe.
3. Si le Wi-Fi a déjà été configuré, il se reconnectectera automatiquement en fonction des informations de configuration lorsque vous l'allumerez.
4. Pour désactiver le Wi-Fi, appuyez sur la touche Wi-Fi « K1 » et l'icone Wi-Fi « B » s'éteint.
5. Pour activer le Wi-Fi et démarrer la configuration, appuyez sur la touche Wi-Fi « K1 » et l'icone Wi-Fi « B » commence à clignoter lentement. Si vous souhaitez configurer la fonction Wi-Fi, appuyez sur la touche « K1 » pendant 3 secondes. L'icone Wi-Fi clignote rapidement et passé en mode de configuration. Si vous souhaitez désactiver la fonction Wi-Fi, appuyez une fois sur la touche « K1 ». Répétez les étapes ci-dessus.
6. Sile produit a été configuré et que la fonction Wi-Fi a été désactivée, le réfrigerateur n'entrera pas en mode de configuration une fois reconnecté à l'alimentation.

Fonction ÉCO

1. Lorsque l'écran d'affichage est déverrouillé, appuyez sur la touche « K2 » (touche de la fonction ÉCO), le signal sonore retentit une fois, le voyant « C » (fonction ÉCO) s'allume, puis la fonction ÉCO est activée.
2. Lorsque l'écran d'affichage est déverrouillé, appuyez sur la touche « K2 » (touche de la fonction ÉCO), le signal sonore retentit une fois, le voyant « C » (fonction ÉCO) s'eteint, puis la fonction ÉCO est désactivée.

Fonction Holiday

1. Lorsque l'écran d'affichage est déverrouillé, appuyez sur la touche « K3 » (touche de la fonction Holiday), le signal sonore retentit une fois, le voyant « D » (fonction Holiday) s'allume, puis la fonction Holiday est activée.
2. Lorsque l'écran d'affichage est déverrouillé, appuyez sur la touche « K3 » (touché de la fonction Holiday), le signal sonore retentit une fois, le voyant « D » (fonction Holiday) s'eteint, puis la fonction Holiday est désactivée.

INFORMATION

1. La fonction Holiday est principalement utilisée pour les voyages de courte durée et d'autres moments de la vie, et il faut vider le réfrigérateur lors de l'utilisation de la fonction Holiday.
2. En fonction Holiday, la température de la chambre du réfrigerateur sera plus élevé (environ 17^ ). Veillez à vider le réfrigerateur afin d'eviter que les aliments qui s'y trouvent s'abiment.
3. Dans la fonction Holiday, les iconones « Fruit&Veg », « QuickCool », « 0°C Fresh », dans My Zone s'éteignent et la température de My Zone ne peut pas être régée. Le compartment réfrigerateur et la zone My Zone s'affichent dans le réglage précédent une fois la fonction Holiday désactivée.

Fonction Super Cool

1. Lorsque l'écran d'affichage est déverrouillé, appuyez sur la touche « K8 » (selecteur de Super Cool), le signal sonore retentit une fois, le voyant « O » (fonction Super Cool) s'allume, puis la fonction Super Cool est activée.
2. Lorsque levoyant « O » (fonction Super Cool) s'allume, appuyez sur la touche « K8 » (selecteur de Super Cool), le signal sonore retentit une fois, le voyant « O » (fonction Super Cool) s'éteint, puis la fonction Super Cool est désactivée.
3. Une fois la fonction Super Cool activée, le réfrigerateur arrête automatiquement la fonction lorsqu'il atteindre la température régée. Si vous souhaitez quitter manuellement, vous pouvez appuyer sur la touche « K8 » (selecteur de Super Cool) pour l'éteindre.

INFORMATION

1. En mode Super Cool, la température du réfrigérateur ne peut pas être régée. Si vous appuyez sur la touche « K5 » (touché de réglage de la température « - ») ou sur la touche « K6 » (touché de réglage de la température « + ») pour régler la température du réfrigérateur, le voyant « O » (voyant de Super Cool) clignote avec un son rapide pour indiquer que cette opération ne peut pas être effectué.
2. En mode Super Cool, la fonction Auto-Set ne peut pas etre activée en meme temps en raison des differents modes de contrôle. Lorsque vous choisissez une fonction qui entre en conflit avec une autre, la fonction d'origine est automatiquement désactivée.
3. Cette fonction est automatiquement désactivée au bout de 4 heures.

Fonction Super Freeze

1. Lorsque l'écran d'affichage est déverrouillé, appuyez sur la touche « K9 » (selecteur de Super Freeze), le signal sonore retentit une fois, le voyant « P » (fonction Super Freeze) s'allume, puis la fonction Super Freeze est activée.
2. Lorsque levoyant « P » (fonction Super Freeze) s'allume, appuyez sur la touche « K9 » (selecteur de Super Freeze), le signal sonore retentit une fois, le voyant « P » (fonction Super Freeze) s'éteint, puis la fonction Super Freeze est désactivée.
3. Une fois la fonction Super Freeze activée, le réfrigérateur arrête automatiquement la fonction lorsqu'il atteindre la température régée. Si vous souhaitez quitter manuellement, vous pouvez appuyer sur la touche « K9 » (selecteur de Super Freeze) pour l'éteindre.

Super Freeze

Super Freeze

INFORMATION

1. En mode Super Freeze, la température du congélateur ne peut pas être régée. Si vous appuyez sur la touche « K5 » (touche de réglage de la température « - ») ou sur la touche « K6 » (touche de réglage de la température « + ») pour régler la température du congélateur, le voyant « P » (voyant Super Freeze) clignote avec un son rapide pour indiquer que cette opération ne peut pas être effectué.
2. La fonction Super Freeze est conçue pour conserver la valeur nutritive des aliments congélés, elle congélera les alimentents dans les plus brefs déliés. Si de grandes quantités d'aliments surgelés doivent être congélées en même temps. Par ailleurs, la fonction Super Freeze doit être régée 24 heures à l'avance pour que la température du congélateur soit relativement BASSE avant demettre les alimentents à l'intérieur. À ce moment-là, la vitesse de congélation du congélateur est améliorée, les alimentents peuvent être congélésrapidement, la valeur nutritive des alimentents est efficacement conservedé et les conserver devient plus pratique.
3. La fonction Super Freeze s'arrête automatiquement au bout de 50 heures. L'appareil fonctionne alors à la température précédemment régée.

Sélection de la fonction My Zone

Lorsque l'écran d'affichage est déverrouillé, appuyez sur la touche « K7 » (touche de seLECTION de la fonction My Zone), le signal sonore retentit une fois, le voyant « L » (fonction Fruit&Veg) s'allume, puis la fonction Fruit&Veg est activée. Si l'une des touches « K7 » est actionnée pour selectionner la fonction My Zone, le signal sonore retentit à nouveau et levoyant « M » (fonction Quick Cool) s'allume, puis la fonction QuickCool est activée. Les options de la fonction My Zone sont tour à tour « Fruit&Veg, QuickCool et 0°C Fresh ».

INFORMATION

1. Lorsque le réfrigérateur est mis sous tension pour la première fois, le voyant « L » s'allume, les zones My Zone sont automatiquement régliées sur la fonction QuickCool. L'un des trois voyants My Zone doit être allumé. Lorsque vous sélectionnez à nouveau la fonction My Zone, le voyant My Zone précédemment allumé ne peut pas être scélectionné. Une seule des trois fonctions peut être configurée. Les trois fonctions s'excluent mutuellesment.
2. Le numéro de réglage de la température de conservation de My Zone ne peut pas être supérieur au numéro de réglage de la température du réfrigérateur.
3. Pour réduire la température du组成部分 réfrigérateur, utilisez la fonction 0^ Fresh. Pour l'augmenter, utilisez la fonction Fruit&Veg.

Tiroir My Zone

Le compartmenté réfrigérateur est équipé d'un tiroir My Zone. En fonction des exigences de conservation des alimentés, la température la plus adaptée peut être sélectionnée pour obtenir la valeur nutritive optimale des alimentés. Les modes suivants sont disponibles.

Fonction Fruit&Veg

Cette fonction convient à la conservation des fruits et légumes comme les pommes, les carottes, etc.

Fonction QuickCool

Cette fonction permet de conserver des boissons comme le coca, la biere, etc.

INFORMATION : Fruit&Veg

Les fruits sensibles au froid comme l'ananas, l'avocat, la banane, le pamphlemousse et légumes tels que les pommes de terre, les aubergines, les haricots, les concombres, courgettes et les tomates ainsi que le fromage ne doit pas être conservés dans I tiroir My Zone.

Fonction 0^ Fresh

Cette fonction permet de régler la température du tiroir My Zone sur 0^ . Convient à la conservation d'aliments frais tels que la viande ou les produits instantanés. La plupart des alimentés restent frais à 0^ , mais non congeçés.

INFORMATION: 0^ C Fresh

1. En raison des différentes teneurs en eau de la viande, certaines viandes plus humides seront congelées à des températures inférieures à 0^ . La viande « coupée immédiatement » doit donc être conservée dans le tiroir My Zone, à une température minimale de 0^ .
2. Lorsque vous choisissez 0^ Fresh, reglez la températe du compartment de réfrigération au niveau bas (moins de 5^ ), afin de préserver vos alimentés dans un environnement de conservation optimal.

Tiroir Humidity Zone

Dans ce comportement, le niveau d'humidité est supérieur à celui du comportiment du réfrigérateur. Il est contrôle automatiquement par le système et convient au stockage des fruits, des légumes, des salades, etc.

INFORMATION

1. Ne retirez pas les couvercles en plastique à l'intérieur des deux zones.
2. Ils Maintiennent l'humidité.
3. Il n'est pas recommandé de ranger les fruits sensibles au froid comme l'ananas, l'avocat, les bananes et les pamphlemousses dans ces deux tiroirs.

Flux multi-air

1. Le réfrigerateur est équisé d'un système à flux multi-air, avec lequel des flux d'air froid se trouvent au niveau de chaque clayette. Cela permet de maintainir une température uniforme afin de garantir que vos alimentés conservent leur fraîcheur pendant plus longtemps.

Clayettes réglables

1. La hauteur des clayettes peut être régée en fonction de vos besoin de rangement.

2. Pour déplacer une clayette, retirez-la d'abord en levant son bord arrêté (1) et en la tirant (2).

3. Pour la remettre en place, placez-la sur les ergots des deux côtés et poussez-la dans la position la plus reculée jusqu'à ce que l'arrête de la clayette soit fixé à l'intérieur des fentes sur les côtés.

i INFORMATION

Assurez-vous que toutes les extrémités d'une clayette sont au même niveau.

Balconnets de porte amovibles/Portebouteilles

1. Les balconnets de porte peuvent être retirés pour le nettoyage:
2. Placez les mains de chaque cote du balconnet, souveze- le (1) et tirez-le (2).
3. Pour insérer le balconnet de porte, vous devez suivre les étapes ci-dessus dans l'ordre inverse.

i INFORMATION

Lorsque vous allumez l'appareil, il peut falloir jusqu'à 12 heures pour que les températures appropriées soient atteintes.

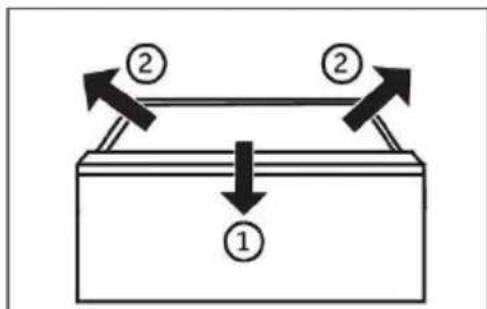

Tiroir amovable

Pour retarder le tiroir, sortez-le au maximum (1), souvevez-le et retirez-le (2).

Pour introduire le tiroir, vous devez effectuer les étapes ci-dessus dans l'ordre inverse.

La lumière

La lumière LED à l'intérieur s'allume lorsque la porte est ouverte. Le fonctionnement des lampes n'est affecté paraucun des autres réglages de l'appareil.

Conseils d'économie d'énergie

Assurez-vous que l'appareil est bien ventilé (voir INSTALLATION).
N'installez pas l'appareil en plein soleil ou a proximé de sources de chaleur (par ex. cuisinières, chauffages).
Évitez une température inutillement basse dans l'appareil. Plus vous reglez une température basse dans l'appareil, plus la consommation d'énergie augmente.
Des fonctions comme Super Freeze consommment plus d'énergie.
Laissez les alimentents chauds refroidir avant de lesmettre dans l'appareil.
Ouvrez la porte de l'appareil le moins souvent et le plus rapidement possible.
Ne remplissez pas trop l'appareil pour éviter de bloquer la circulation de l'air.
Évitez l'air dans l'emballage des alimentés.
Gardez les joints de la porte propres afin que la porte se ferme toujours correctement.
Décongelez les alimentés surgelés dans le compartment de rangement du réfrigérateur.
La configuration la plus économique en énergie exige que l'appareil conserve les tiroirs, la boîte de rangement et les clayettes en parfait état, et les alimentés doivent être placés le plus loin possible des orifices de sortie de la conduite d'air.

AVENTISSEMENT!

Débranche l'appareil de l'alimentation électrique avant de le nettoyer.

Nettoyage

Nettoyez l'appareil lorsqu'il n'y a qu'un peu de nourriture ou qu'il n'y a pas de nourriture à l'intérieur.

L'appareil doit être nettoyé toutes les quatre semaines pour un bon entretien et pour éviter les mauvaises odeurs des alimentés conservés à l'intérieur.

AVERTISSEMENT!

Ne nettoyez pas l'appareil à l'aide de brosses dures, de brosses métalliques, de détergents en poudre, d'essence, d'acétate d'amyle, d'acétone et de solutions organiques similaires, d'accides ou de solutions alcalines. Nettoyez-le avec un détergent spécial pour réfrigérateur afin d'éviter de l'endommager.
Ne pulvérisez pas et ne rincez pas l'appareil pendant le nettoyage.
N'tutilisez pas de jet d'eau ou de vapeur pour nettoyer l'appareil.
Ne nettoyez pas les clayettes froides en verre à l'eau chaude. Un changement soudain de température peut casser le verre.
- Ne touchez pas la surface interieure du compartment de l'appareil, en particulier avec les mains mouillées, car vos mains peuvent geler sur la surface.
En cas de réchauffement, vérifiez l'etat des produits surgelés.

Gardez tousjours le joint de la portepropre.
Nettoyez l'intérieur et le bati de l'appareil à l'aide d'une éponge imbibée d'eau tiède et de détergent neutre.
1. Veuillez frottier l'intérieur et l'extérieur du réfrigerateur, y compris le joint de porte, le portebouteille, les clayettes en verre, les boites, etc., avec un torchon doux ou une éponge imbibée d'eau chaude (vous pouvez ajouter un détergent neutre dans l'eau chaude).

1. S'il y a du liquide renversé, retirez toutes les parties contaminées, rincez-les directement sous l'eau du robinet, séchez-les et remettez-les dans le réfrigérateur.
2. S'il y a de la crème (par exemple de la crème, de la crème glacée qui fond), retirez toutes les parties contaminées, placez-les dans de l'eau chaude à 40^ pendant un certain temps, puis rincez-les à l'eau courante, séchez-les et remettez-les dans le réfrigérateur.
3. Si une petite pièce ou un élément reste coincide à l'intérieur du réfrigérateur (entre les clayéttes ou les tiroirs), utilisez une petite BrosseSouple pour l'éliminer. Si vous ne pouvez pas atteindre la pièce, veuillez contacter le service clientèle Haier
   Rincez et sechez avec un chiffon doux.
   Ne nettoyez aucune des parties de I'appareil au lave-vaisselle.
4. Attende au moins 5 minutes avant de redémarrer l'appareil, car le démarrage fréquent risque d'endommager le compresseur.

Dégivrage

Le dégivrage des compartments réfrigérateur et congélateur se fait automatiquement ; aucune opération manuelle n'est nécessaire.

Remplacement des lampes LED

AVERTISSEMENT!

Ne remplacez pas la lampe LED vous-même, elle ne doit être replacée que par le fabricant ou l'agent de maintenance/agréé.

Les lampes utilisent des LED comme source lumineuse, avec une faible consommation d'énergie et une longue durée de vie. En cas d'anomalie, veuilles contacter le service clientèle. Reportez-vous au paragraphe SERVICE CLIENTÉLE.

Paramètres des lampes :

Compartment réfrigérateur: 12 V max. 10 W

Compartment congélateur : 12 V max. 2 W

Non-utilisation pendant une période prolongée

Si vous n'utilisez pas l'appareil pendant une longue période ET ne souhaitez pas utiliser la fonction Holiday :

Sortez les alimentes.

Débranche le cordon d'alimentation.

Nettoyez l'appareil selon les instructions ci-dessus.

Gardez les portes ouvertes pour éviter la formation de mauvaises odeurs à l'intérieur.

INFORMATION

N'eteignez l'appareil que si cela est strictement nécessaire.

Déplacement de l'appareil

1. Retirez tous les aliments et débranchez l'appareil.
2. Fixez les clayettes et les autres parties mobiles dans le réfrigérateur et dans le congélateur avec du ruban adhésif.
3. N'inclinez pas le réfrigérateur à plus de 45^ pour éviter d'endommager le système de réfrigération.

AVERTISSEMENT!

Ne soulevez pas l'appareil par ses poignées.
Ne placez jamais l'appareil à l'horizontale sur le sol.

Vouss pouvez résoudre de nombreux problèmes vous-même sans expertise spécifique. En cas de problème, veuillez vérifier toutes les possibilités indiquées et suivre les instructions ci-dessous avant de contacter un service clientèle. Reportez-vous au paragraphe SERVICE CLIENTÉL.

AVERTISSEMENT!

Avant l'entretien, désactivez l'appareil et débranchez la fiche secteur de la prise secteur.
L'équipement électricne ne doit être entretenu que par des experts en électricité qualifiés, car des réparations inappropriées peuvent cause des dommages consécutifs considérables.
- Une alimentation endommagée ne devrait être remplaçée que par le fabricant, son agent de maintenance ou des personnes avec une qualification similaire de manière à éviter tout danger.

Problème	Cause possible	Solution possible
Le compresseur ne fonctionne pas.	· La fiche secteur n'est pas branchée dans la prise secteur · L'appareil est en cours de dégivrage	· Branchez la fiche secteur. · C'est normal pour un dégivrage automatique
L'appareil fonctionné fréquemment ou fonctionné trop longtemps.	· La température interieure ou extérieure est trop élevé. · L'appareil a été hors tension pendant un certain temps. · Une porte de l'appareil n'est pas bien fermée. · La porte a été ouverte trop fréquemment ou trop longtemps. · Le réglage de la température du compartment congestionelateur est trop bas. · Le joint de la porte est sale, use, fissuré ou ne correspond pas. · La circulation de l'air requise n'est pas garantie.	· Dans ce cas, il est normal que l'appareil fonctionne plus longtemps. · Normalement, il faut 8 à 12 heures pour que l'appareil refroidisse complètement. · Fermez la porte/le tiroir et assurez-vous que l'appareil est situé sur un sol à niveau et qu'il n'y a pas d'aliment ou de récipient bloquant la porte. · N'ouvre pas trop souvent la porte/le tiroir. · Réglez une température plus élevé jusqu'à l'obtention d'une température satisfaisante dans le réfrigérateur. Il faut 24 heures pour que la température du réfrigérateur devienne stable. · Nettoyez le joint de laporte/du tiroir ou faites-le remplacer par le service clientèle. · Assurez une ventilation ajustée.
L'intérieur du réfrigerateur est sale et/ou sent.	• L'intérieur du réfrigerateur a besoin d'être nettoyé. • Des alimentés à force odeurs sont conservés au réfrigerateur.	• Nettoyez l'intérieur du réfrigerateur. • Enveloppez soignement les alimentés.
Il ne fait pas suffisamment froid à l'intérieur de l'appareil.	• La température régée est trop élevé. • Des produits trop chauds ont été stockés. • Trop d'aliments ont été mis à l'intérieur en même temps. • Les alimentés sont trop proches les uns des autres. • Une porte/un tiroir de l'appareil n'est pas bien fermé(e). • La porte/le tiroir a été ouvert(e) trop fréquemment ou trop longtemps.	• Réinitialisez la température. • Laissez toujours refroidir les alimentés avant de lesmettre à l'intérieur. • Conservetz toujours de petites quantités d'aliments. • Laissez de la place entre plusieurs alimentés pour permettre la circulation de l'air. • Fermez la porte/le tiroir. • N'ouvrez pas trop souvent la porte/le tiroir.
Il fait trop froid à l'intérieur de l'appareil.	• La température régée est trop basse. • La fonction Super Freeze/Super Cool est activée ou fonctionné depuis trop longtemps.	• Réinitialisez la température. • Éteignez la fonction Super Freeze/Super Cool.
Formation d'humidité à l'intérieur du compartment réfrigérateur.	• Le climat est trop chaud et trop humide. • Une porte/un tiroir de l'appareil n'est pas bien fermé(e). • La porte/le tiroir a été ouvert(e) trop fréquemment ou trop longtemps. • Les recipiens contenant des alimentés ou des liquides sont laissés ouverts.	• Augmentez la température. • Fermez la porte/le tiroir. • N'ouvrez pas trop souvent la porte/le tiroir. • Laissez refroidir les alimentés chauds à température ambiente et couvrez les alimentés et les liquides.
L'humidité s'accumule sur le réfrigerateur à l'extérieur de la surface ou entre les portes / la porte et le tiroir.	• Le climat est trop chaud et trop humide. • La porte n'est pas fermée hermétiquement. L'air froid de l'appareil et l'air chaud à l'extérieur de celui-ci se condense.	• C'est normal dans un climat humide et cela va changer lorsque l'humidité diminuera. • Assurez-vous que la porte/le tiroir est bien fermé(e).
La lumière d'affichage fonctionne, mais l'appareil n'est pas froid.	Il est en mode démo.	Veuillez notes l'état dans lequel il se trouve. S'il est en mode démo, quittez-le. Quitter : maintenez la touche ÉCO enforcée et cliquez sur la touche Super Freeze à 5 reprises en 5 s.
Glace dure et givre dans le compartment congélateur.	Les produits n'ont pas été correctement emballés. Une porte/un tiroir de l'appareil n'est pas bien fermé(e). La porte/le tiroir a été ouvert(e) trop fréquèment ou trop longtemps. Le joint de la porte/du tiroir est sale, usé, fissuré ou ne correspond pas. Quelque chose à l'intérieur empêche la porte / le tiroir de se fermer correctement.	Emballez toujours bien les produits. Fermez la porte/le tiroir. N'ouvre pas trop souvent la porte/le tiroir. Nettoyez le joint de la porte / du tiroir ou remplacez-les par des joints neufs. Repositionnez les clayettes, les balconnets de porte ou les récipiens à l'intérieur pour permettre à la porte / au tiroir de se fermer.
Les cotsés de l'appareil et de la bande de la porte se réchauffent.	-	Cela est normal.
L'appareil émet dessons anormaux.	L'appareil n'est pas situé sur un sol plan. L'appareil touche un objet situé à proximité.	Réglez le pied pourmettre l'appareil à niveau. Retirez les objets autour de l'appareil.
Un léger son doit être entendu comme celui de l'eau courante.	-	Cela est normal.
Un bip d'alarme retentit.	La porte du compartment de rangement du réfrigérateur est ouverte.	Fermez la porte.
Vous entendrez un petit hum.	Le système anti-condensation fonctionne.	Cela empêche la condensation et c'est normal.
Le système d'éclairage ou de refroidissement à l'intérieur ne fonctionne pas.	La fiche secteur n'est pas branchée dans la prise secteu L'alimentation n'est pas intacte. La lampe LED est hors service.	Branchez la fiche secteur. Vérifiez l'alimentation électrique de la pièce. Appelez la société d'électricité locale! Veuillez appeler le service technique pour faire changer la lampe.

Pour contacter l'assistance technique, visitez notre site web : https://corporate.haier-europe.com/en/

Dans la rubrique « site web »,CHOISISEZ LA MARQUE DE VOIRE produit et votre pays.
Vous serez redirigé vers le site web spécifique où vous trouverez le numero de
telphony et le formulaire pour contacter l'assistance technique.

Coupure de courant

En cas de coupure de courant, les alimentents devraient rester froids en toute sécurité pendant 5 heures environ. Suivez ces conseils pendant une coupure de courant prolongée, en particulier en eté:

Ouvrez la porte/le tiroir le moins possible.
Ne mettez pas d'aliments supplémentaires dans l'appareil pendant une coupure de courant.
Si un préavis de coupure de courant est donné et que la durée de la coupure est supérieure à 5 heures, préparez des glaçons et placez-les dans un recipient en haut du compartment réfrigérateur.
- Une inspection des produits est requise immédiatement après la coupure de courant.
- Étant donné que la température du réfrigérateur augmentera lors d'une coupure de courant ou d'une autre panne, la durée de conservation et la qualité alimentaire des aliments seront réduites. Tout alimenté décongelé doit être consommé ou cuit et recongelé (le cas échéant) peu de temps après afin de prévenir les risques pour la santé.

Fonction mémoire pendant la coupure de courant

Lorsque le courant revient, l'appareil continue à fonctionner avec les réglages régés avant la panne de courant.

Déballage

AVENTISSEMENT!

L'appareil est lourd. Manipuez-le toujours avec au moins deux personnes.
- Conserve tous les emballages hors de la portée des enfants, puis jetez-les d'une manière respectue de l'environnement.
Sortez l'appareil de I'emballage.
Retirez tous les matériaux d'emballage.

Conditions environnementales

La température ambiente doit toujours être comprise entre 10^ et 43^ , car elle peut influer sur la température à l'intérieur de l'appareil et sa consommation d'énergie. N'installez pas l'appareil àproximé d'autres appareils générant de la chaleur (fours, réfrigérateurs).

Espace conseillé

Espace conseillé lorsque la porte est ouverte (sans panneau de porte)

01*	10 (Min.) / 30 (Recommendé)
02	113° (Recommendé)
03	213
04	753
05	515
06	2,6
07	1124

(unit: mm)
* 01: du meuble à l'arrière du produit.

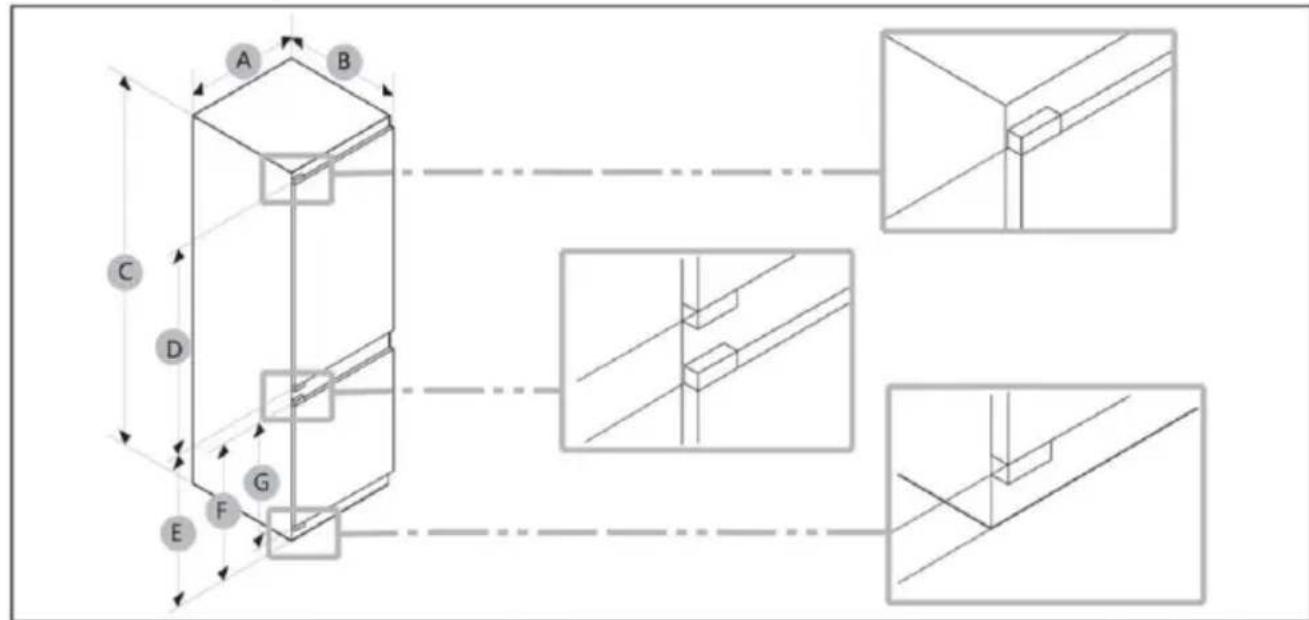

Dimensions du produit

A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)
550±2	550±2	1935±2	1190	716	691	675

INFORMATION

• La consommation d'énergie indiquée est basée sur l'existence d'un espace de 10 mm entre le meuble et l'arrière du produit. Le produit fonctionne correctement même si l'écart est inférieur à 10 mm, mais il consomme un peu plus d'énergie.
• Nous recommendons d'utiliser un meuble de 19 mm d'épaisseur avec des charnières de moins de 17 mm d'épaisseur.
• Les mesures figurant dans le tableau ci-dessus peuvent différer en fonction de la méthode de mesure utilisé.
  Pour l'installation encastree, voir le Guide d'installation.

Coupe transversale de ventilation

Pour obtenir une ventilation suffisante de l'appareil pour des raisons de sécurité, il convient de respecter les informations relatives aux coupes transversales de ventilation requises.

A: Entrée d'air ≥ 200 cm²; options de ventilation
B: Sortie d'air ≥ 200cm^2 options de ventilation

Dimensions du meuble

ATTENTION!

Toute panne du produit due aux éléments suivants n'est pas couverte par la garantie.

1. Conditions d'installation inadéquates ou dimensions incorrectes du meuble.
2. Meuble défectueux.
3. Erreurs de l'installateur ou de l'utilisteu

Dégagement

Reportez-vous aux images et tableaux ci-dessous pour connaître l'espace nécessaire à l'installation.

Taille	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	Remarque
Min.	50	400	560	1941	555
Recommendé			580	1943	562
Max.			-	1945	568

INFORMATION

• Si la largeur d'un meuble est supérieure à 568 mm, le joint (entre le réfrigérateur et le meuble) peut se detacher.
• Si le meuble est plus haut que la dimension maximale (1945 mm), vous devez utiliser d'autres matériaux de finition pour combler l'écart.

INFORMATION

Pour installer un meuble nécessitant un espace de 4 mm (03), voir le tableau de referencia des meubles ci-dessous.

A Bord inférieur de la face avant au-dessus de la ventilation
B Dépassement de la face avant

01	Min. 1220+B Max. 1240+B
02	Min. 691+A Max. 711+A
03	4 mm (espace entre le panneau de portedu réfrigérateur et du congélateur)

(unit: mm)

Dimensions de l'espace recommandées pour les charnières plates (pour les charnières fixes).

(unit: mm)

F	R	X
16-19	0-3	2,5
20	0-1	3
	2-3	2,5
21	0-1	3
	2-3	2,5
22	0	4
	1	3,5
	2-3	3

Les dimensions de l'espace recommandées dans le tableau doivent être respectées afin de garantir que les portes de l'appareil ne se heurtent à rier lorsqu'elles sont ouvertes et d'éviter d'endommager les éléments de la cuisine.

Poids maximal autorisé des façades de l'unité

Poids (kg)

Les façades d'unité montées qui dépasse le poids autorisé peuvent endommager et entraîner un dysfonctionnement des charnières.

1500-1750 mm	22
720-1400 mm	19
A1	15
A2	15

Prise en compte de l'emplacement de la prise de courant et de l'espace nécessaire

iINFORMATION

Si vous installez le réfrigérateur dans un meuble d'une profondeur de 560 mm, assurez-vous que le cordon d'alimentatic est disposé sur un côté du réfrigérateur avant de le brancher sur une prise de courant. Si le cordon d'alimentation se trouve à l'arrête du réfrigérateur, cela pourrait diminuer l'efficacité energetique

Temps d'attente

L'huile de lubrication sans entretien se
trouve dans la capsule du compresseur.
Cette huile peut passer par le système fermé
de tuyauterie pendant le transport incline.
Avant de brancher l'appareil sur I'alimentation
electrique, attendez au moins 2 heures afin
que I'huile revienne dans la capsule.

Branchement électrique

Avant chaque branchement, vérifiez si :

l'alimentation, la prise et le fusible sont adaptations à la plaque signalétique.
la prise de courant est mise à la terre et sans multiprise ni rallonge.
la fiche d'alimentation et la prise sont adaptees l'une a I'autre.

Branchez la fiche sur une prise domestique correctement installée.

AVERTISSEMENT!

Pour éviter tout risque, un cable d'alimentation endommagé doit être remplaced par le service à la clientèle (voir carte de garantie).

Fiche du produit selon la réglementation UE n° 2019/2016

Marque	Haier
Catégorie du modele	Réfrigérateur-congélateur
Classe d'efficacité énergétique	C
Consommation d'énergie annuelle (kWh/an) (1)	156
Volume total (L)	300
Volume du réfrigérateur (L)	214
Volume du congélateur (L)	86
Volume section refroidisseur (L)	/
Volume de la machine à gaçons auto (L)	/
Nombre d'étoiles	4
Température des autres compartiments > 14 °C	Non applicable
Système sans givre	Oui
Capacité de congélation (kg/24h)	8
Classe climatique (2)	SN/N/ST/T
Classe d'émission de bruit et émissions acquistiques dans l'air (dB(A) re1 pW)	B32
Temps de montée en température (h)	12
Capacité de fabrication de gaçons	/
Type d'appareil	Encastrable

Explications :

Oui, fonction presente

(1) Sur la base des résultats de l'essay de conformité aux normes pendant plus de 24 heures. La consommation réelle dépend de l'utilisation et de l'emplacement de l'ordinateil.
(2) Classé climatique SN : cet apparéil est destiné à être utilisé à une température ambiente comprise entre +10^ et +32^ Classe climatique N : cet apparéil est destiné à être utilisé à une température ambiente comprise entre +16^ et +32^ Classe climatique ST : cet apparéil est destiné à être utilisé à une température ambiente comprise entre +16^ et +38^ Classe climatique T : cet apparéil est destiné à être utilisé à une température ambiente comprise entre +16^ et +43^

Données techniques supplémentaires

Tension / Fréquence	220-240 V ~/50 Hz
Courant d'entrée (A)	2
Fusible principal (A)	16
Réfrigérant	R600a
Dimensions (H/L/P en mm)	1935/550/550

Nous recommendons notre Service clientèle Haier et l'utilisation de pieces détachées d'origine.

Si vous rencontres un problème avec votre apparéil, veuilles d'abord consultier le paragraphe DÉPANNAGE.

Si vous ne trouvez pas de solution, veuilles contacter

votre revendeur local ou
notre centre de service d'applé européen (voir les numérios de téléphone ci-dessous) ou
l'espace Service & Assistance à l'adresse www.haier.com où vous pouvez activer la demande
de service et trouver éqalement les FAQ.

Pour contacter notre Service, assurez-vous que vous disposez des données suivantes. Les informations se trouvent sur la plaque signalétique.

Modèle N° de série

Vérifiez également la carte de garantie fournie avec le produit en cas de garantie.

Centre de service d'appointe français
Pays*	Numéro de téléphone	Coûts
Haier Italy (IT)	199 100 912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 539 3999	14 centimes/min ligne fixe max 42 centimes/min mobile
Haier Austria (AT)	0820 001 205	14,53 centimes/min ligne fixe max 20 centimes/min pour tous les autres
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

*Pour les autres pays, veuillez vous reférer à www.haier.com
Haier Europe Trading S.r.l
Filiale Royaume-Uni
Westgate House, Westgate, Ealing
Londres, W5 1YY

*Durée de la garantie de l'appareil de réfrigération: La garantie minimale est : 2 ans pour les pays de l'UE, 3 ans pour la Turquie, 1 an pour le Royaume-Uni, 1 an pour la Russie, 3 ans pour la Suède, 2 ans pour la Serbie, 5 ans pour la Norvège, 1 an pour le Maroc, 6 mois pour l'Algérie, aucune garantie légale pour la Tunisie.

*La période des pieces détachées pour la réparation de l'appareil : Les thermostats, les capteurs de température, les circuits imprimés et les sources de lumière sont disponibles pendant une période minimale de sept ans après la mise sur le marché de la dernière unité du modele.

Poignées de porte, charnières de porte, bacs et paniers pendant une période minimale de sept ans et joints de porte pendant une période minimale de 10 ans, après la mise sur le marché de la dernière unité du modele.

*Pour plus d'informations sur le produit, consultez https://eprel.ec.europe.eu/ ou scannez le QR code sur l'étiquette énergie fournie avec l'appareil.

277 Informacije u vezi sigurnosti
282 Namjena
283 Opis proizvoda
284 Upravljacka ploča
285 Upotreba

Prije prve upotrebe 278
Ugradnja 278
Svakodnevna uporaba 279
Informaciè o rashladnom plinu 281
Zaključavanje/otključavanje ploce 285
Podesavanje temperature hladnjaka 285
Podesavanje temperature zamrzivača 285
Funkcija medusobnog povezivanja 286
Funkcija ECO 287
Funkcija Holiday 287
Funkcija Super Cool 287
Funkcija Super Freeze 288
Biracfunkcije My Zone 289

290 Oprema
292 Savjeti za ustedu energije
293 Njega i cisćenje
295 Rješavanje problema
299 Ugradnja
305 Tehnicki podaci
307 Sluzba za korisnike

Hvala sto ste kupili proizvod Haier.

Pazljivo pročitajte ove upute prije upotrebe uredaja. Upute sadrže važne informacije koje ce vam pomoci da najbolje iskoristite uredaj i osigurate sigurnu i pravilnu ugradnju, upotrebu i odžavanje.

• 01: Do armário à traseira do produits.
