Producttype	Inbouwkoel-vriescombinatie
Merk	Haier
Model	HBW7519DT
Totaal volume	300 L
Koelvolume	214 L
Vriesvolume	86 L
Afmetingen (H x B x D)	1935 x 550 x 550 mm
Voeding	220-240 V ~ 50 Hz, 2 A
Energie-efficiëntieklasse	C
Jaarlijks energieverbruik	156 kWh/jaar
Vriescapaciteit	8 kg/24u
Klimaatklasse	SN/N/ST/T (10 °C tot 43 °C)
Koelmiddel	R600a (isobutaan, brandbaar)
Bedieningspaneel	Aanraak met digitaal scherm
Hoofdfuncties	Super Cool, Super Freeze, ECO, Holiday, Wi-Fi, My Zone (Groente&Fruit, QuickCool, 0°C Fresh), Luchtvochtigheidszone, multi-air flow
Verlichting	LED (12 V max. 10 W koelkast, 2 W vriezer)
Ontdooiing	Automatisch (no frost)
Onderhoud en reiniging	Reiniging binnen en buiten met zachte spons en neutraal reinigingsmiddel; geen schurende producten of oplosmiddelen gebruiken; automatische ontdooiing; LED-vervanging door professional
Veiligheid	Brandgevaar (brandbaar koelmiddel), paneelvergrendeling, alarm open deur, kinderveiligheid (minimumleeftijd 8 jaar voor gebruik)
Onderdelen en repareerbaarheid	Onderdelen beschikbaar gedurende 7 jaar (thermostaten, sensoren, printplaten, lichtbronnen); handgrepen, scharnieren, bakken en manden 7 jaar; deurafdichtingen 10 jaar

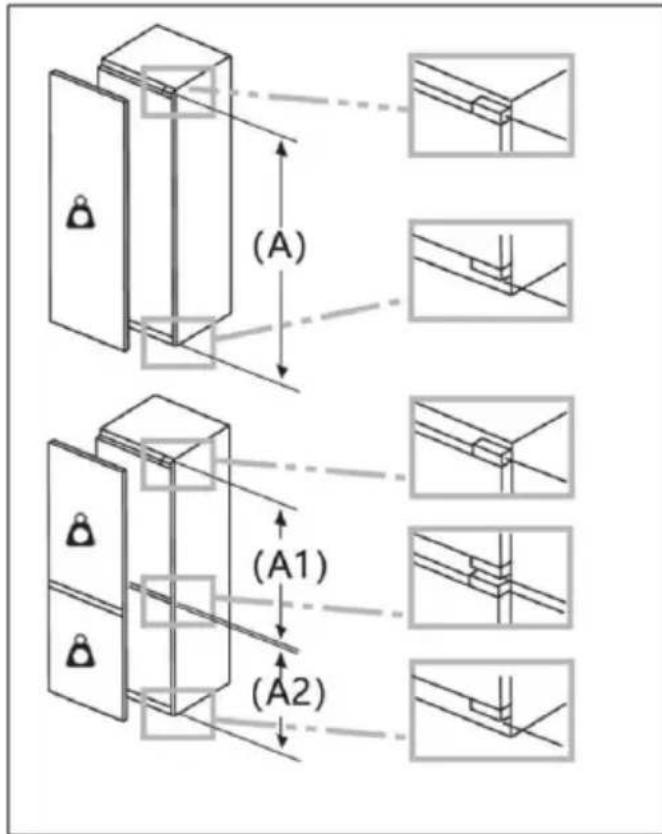

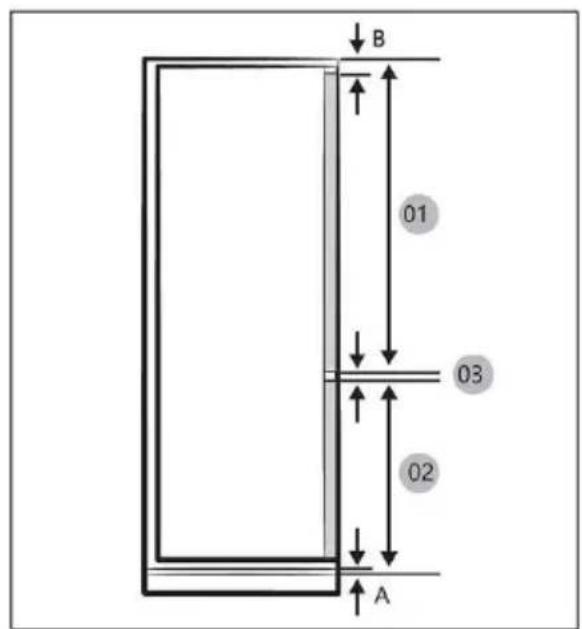

Algemene informatie	Maximaal gewicht van unitfronten: 22 kg (1500-1750 mm); aanbevolen ruimte: min. 10 mm aan de achterzijde; wachttijd voor ingebruikname: 2 u

Veelgestelde vragen - HBW7519DT HAIER

Hoe stel ik de temperatuur van de koelkast in?

Ontgrendel het scherm door de toets K10 (3S Unlock) 3 seconden ingedrukt te houden. Druk op toets K4 om de koelkast te selecteren (lampje E brandt). Gebruik K5 (-) of K6 (+) om de temperatuur aan te passen van 1 °C tot 9 °C. Na 5 seconden zonder actie wordt de temperatuur automatisch opgeslagen.

Hoe activeer ik de functie Super Freeze?

Ontgrendel het scherm en druk vervolgens op toets K9 (Super Freeze). Het lampje P gaat branden. De functie vriest voedingsmiddelen snel in en stopt automatisch na 50 uur of wanneer de ingestelde temperatuur is bereikt. Om handmatig uit te schakelen, druk nogmaals op K9.

Wat te doen bij stroomuitval?

Voedsel blijft ongeveer 5 uur koel. Open de deur zo min mogelijk. Voeg geen voedingsmiddelen toe. Als de stroomuitval langer dan 5 uur duurt, maak ijsblokjes en plaats ze bovenin de koelkast. Na het herstellen van de stroom, controleer de staat van het voedsel.

Hoe reinig ik de binnenkant van de koelkast?

Haal de stekker uit het stopcontact. Gebruik een zachte spons gedrenkt in warm water met een neutraal reinigingsmiddel. Gebruik geen harde borstel, oplosmiddelen of stoom. Reinig glazen legplaten met koud water om breken te voorkomen. Spoel en droog met een zachte doek.

Wat betekent de functie Holiday en hoe gebruik ik deze?

De functie Holiday is bedoeld voor korte afwezigheden. Het stelt de koelkast in op ongeveer 17 °C om energie te besparen. Maak de koelkast leeg voordat u deze activeert. Activeer door op K3 te drukken (lampje D brandt). Om uit te schakelen, druk nogmaals op K3.

Hoe verbind ik de koelkast met Wi-Fi?

Download de hOn-app, maak een account aan en volg de koppelingsinstructies. Houd op het apparaat K1 3 seconden ingedrukt om de configuratiemodus te openen. Het Wi-Fi-pictogram knippert snel. Eenmaal verbonden, blijft het pictogram branden.

Waarom maakt mijn koelkast een stromend watergeluid?

Dit geluid is normaal en wordt veroorzaakt door de circulatie van het koelmiddel in het circuit. Geen actie vereist.

Hoe gebruik ik de My Zone-lade?

De My Zone-lade biedt drie functies: Fruit&Veg (voor groente en fruit), QuickCool (voor dranken) en 0°C Fresh (voor vlees en verse producten). Selecteer de functie door op K7 te drukken tot het bijbehorende lampje gaat branden. Er kan slechts één functie tegelijk actief zijn.

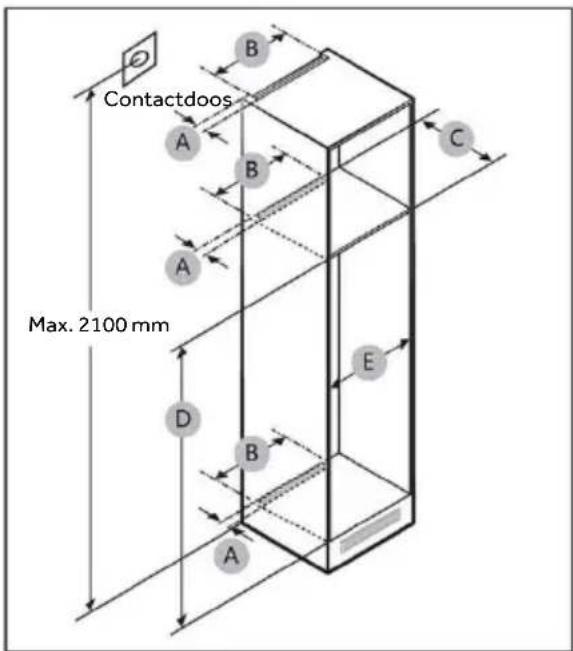

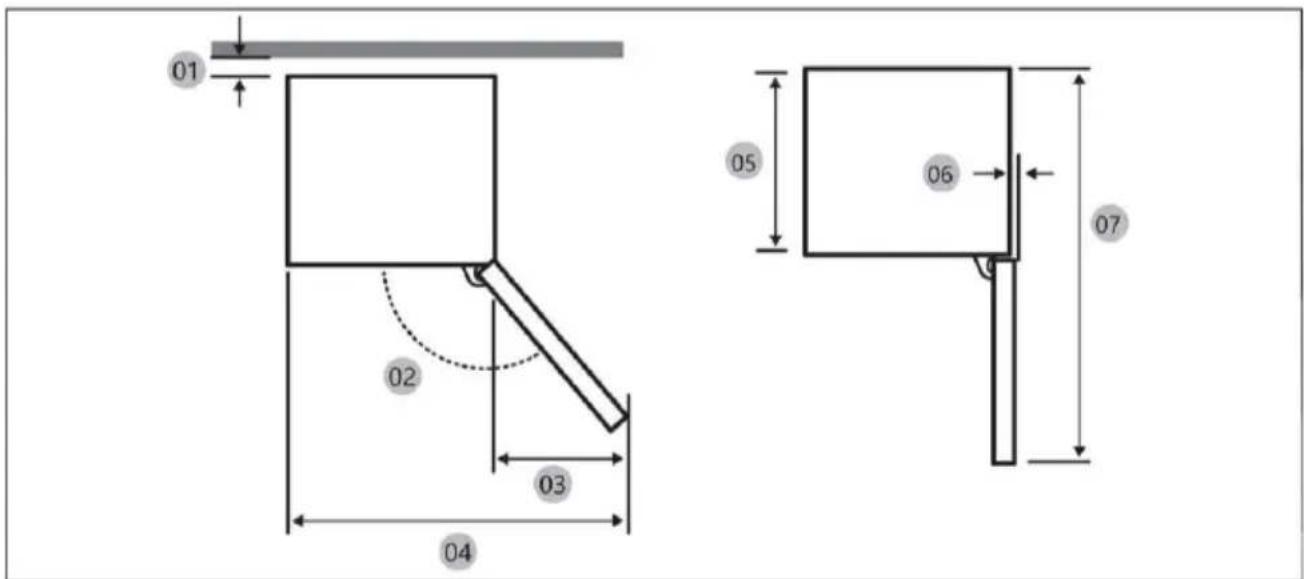

Wat zijn de vereiste inbouwafmetingen?

De minimale inbouwafmetingen zijn: hoogte 1941 mm, breedte 560 mm, diepte 555 mm. Het wordt aanbevolen om minimaal 10 mm ruimte aan de achterzijde te laten voor ventilatie. Raadpleeg de installatiehandleiding voor meer details.

Hoe ontgrendel ik het bedieningspaneel?

Het scherm vergrendelt automatisch na 30 seconden inactiviteit. Om te ontgrendelen, houd de toets K10 (3S Unlock) 3 seconden ingedrukt tot het lampje Q uitgaat. Er klinkt een geluidssignaal.

GEBRUIKSAANWIJZING HBW7519DT HAIER

WAARSCHUWING: Risico op brand/ontvlambaar materiaal

Het symbool geeft aan dat er brandgevaar bestaat doordat brandbare materialen worden gebruikt. Let op dat u geen brand veroorzaakt door brandbare materialen te ontsteken.

Kohanda temperatuuri

447 Veiligheidsinformatie

Voor het eerste gebruik 448

452 Beoogd gebruik

Installatie 448

453 Productbeschrijving

Dagelijks gebruik 449

454 Bedieningspaneel

Informatie over koelgas 451

455 Gebruik

Panelvergrendelen/ontgrendelen 455

De koelkasttemperatuur aanpassen 455

De vriezertemperatuur aanpassen 455

Interconnectiefunctie 456

ECO-functie 457

Holiday-functie 457

Super Cool-functie 457

Super Freeze-functie 458

My Zone-functie selecteren 459

460 Apparatuur 462 Tips voor energiebesparing 463 Onderhoud en reiniging 465 Problemen oplossen 469 Installatie 475 Technische gegevens 477 Klantenservice

Bedankt voor de aankoop van dit Haier-product.

Lees deze instructies zorgvuldig door voordat u dit apparaat gebruikt. De instructies bevatten belangrijke informatie die u helpt het beste uit het apparaat te halen en een veilige en correcte installatie, gebruik en onderhoud te waarborgen.

Bewaar deze handleiding op een handige plaats zodat u hem altijd kunt raadplegen voor een veilig en correct gebruik van het apparaat.

Als u het apparaat verkoopt, weggeeft of achterlaat wanneer u verhuist, zorg er dan voor dat u deze handleiding ook overdraagt, zodat de nieuwe eigenaar het apparaat en de veiligheidswaarschuwingen kan leren kennen.

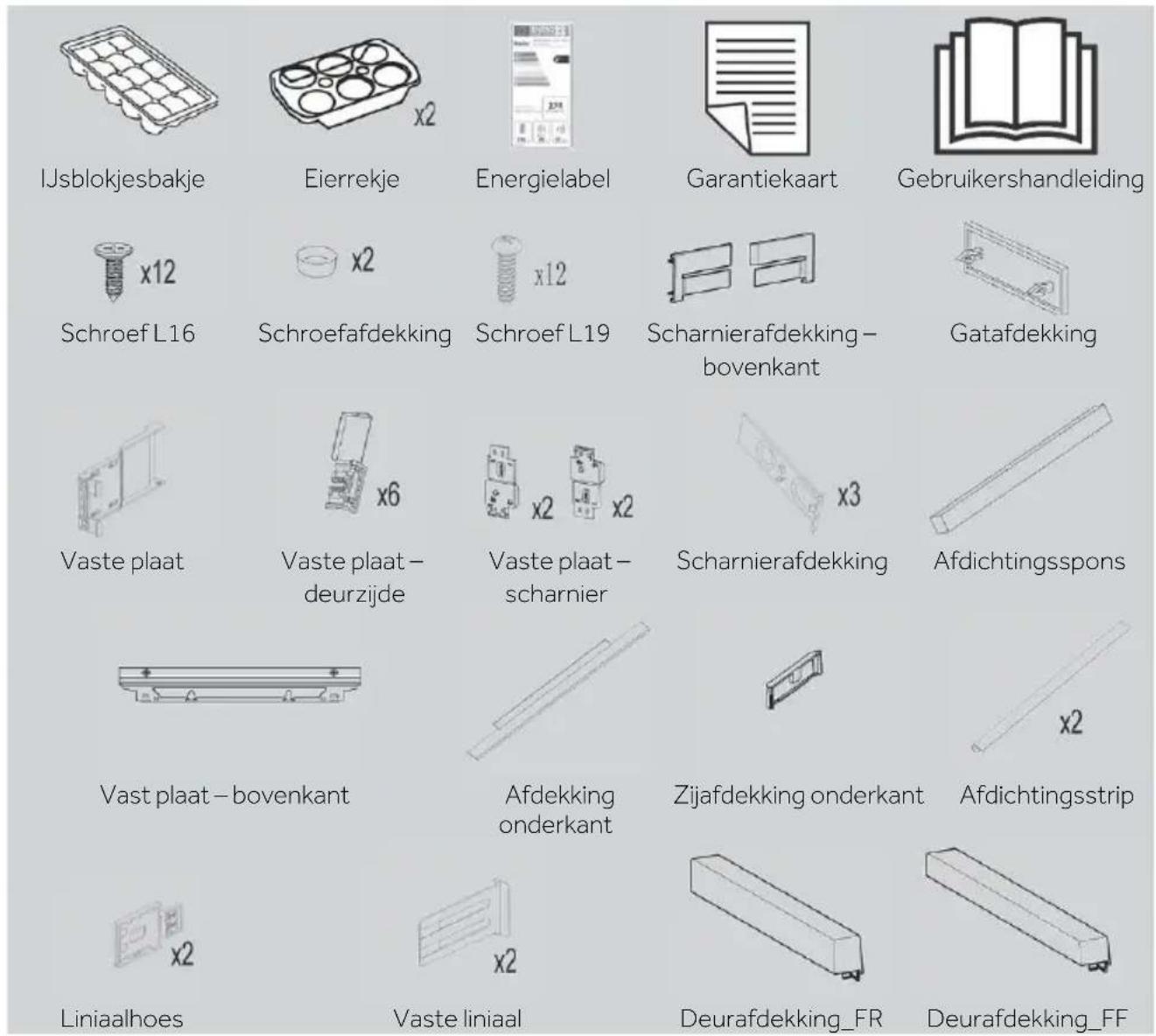

Accessoires

Controleer de accessoires en literatuur in overeenstemming met deze lijst:

WAARSCHUWING - Belangrijke veiligheidsinformatie

LET OP - Algemene informatie en tips

Milieu-informatie

Verwijdering

Help het milieu en de menselijke gezondheid te beschermen. Doe de verpakking in de daarvoor bestemde containers om deze te recyclen. Help het afval van elektrische en elektronische apparaten te recyclen. Gooi apparaten met dit symbool niet weg bij het huisvuil. Lever het product in bij uw plaatselijke recyclingfaciliteit of neem contact op met de gemeente.

WAARSCHUWING!

Gevaar voor letsel of verstikking!

Koelmiddelen en gassen moeten professioneel worden verwijderd. Controleer of de leidingen van het koelmiddelcircuit niet zijn beschadigd voordat ze op de juiste manier worden afgevoerd. Koppel het apparaat los van de stroomvoorziening. Knip het netsnoer af en gooi het weg. Verwijder de bakken en laden en de deurvergrendeling en -afdichtingen, om te voorkomen dat kinderen en huisdieren in het apparaat worden opgesloten.

Lees voordat u het apparaat voor het eerst inschakelt de volgende veiligheidstips:

WAARSCHUWING!

Vóór het eerste gebruik

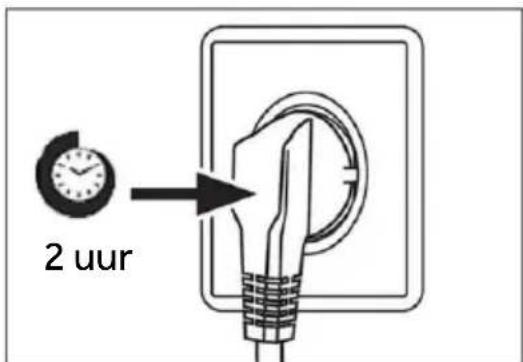

▶ Controleer of er geen transportschade is. Wacht ten minste twee uur voordat u het apparaat installeert, om er zeker van te zijn dat het koelmiddelcircuit volledig werkt. ▶ Verplaats het apparaat altijd met ten minste twee personen, het is namelijk zwaar. ▶ Verwijder alle verpakkingsmaterialen, houd ze buiten bereik van kinderen en gooi ze op een milieuvriendelijke manier weg. Reinig de binnen- en de buitenkant van het apparaat met water en een mild reinigingsmiddel voordat u er voedingsmiddelen in plaatst. Nadat het apparaat waterpas is gezet en is schoongemaakt, moet u minstens 2-5 uur wachten voordat u het aansluit op het elektriciteitsnet. Raadpleeg het hoofdstuk INSTALLATIE. ▶ Koel de compartimenten op hoge instellingen voordat u het voedsel erin zet. De 'Power-Freeze'-functie helpt om de compartimenten snel af te koelen. De temperatuur van de koelkast en de vriezer worden automatisch ingesteld op respectievelijk 5°C en -18°C. Dit zijn de aanbevolen instellingen. Als u wilt, kunt u deze temperaturen handmatig veranderen. Raadpleeg DE TEMPERATUUR AANPASSEN. Installatie: Het apparaat moet op een goed geventileerde plaats worden geplaatst. Zorg voor een ruimte van ten minste 10 cm boven en rond het apparaat. Plaats het apparaat nooit in een vochtige ruimte of op een plaats waar het met water kan worden bespat. Reinig en droog waterspatten en vlekken met een zachte, schone doek. ▶ Installeer het apparaat niet in direct zonlicht of in de buurt van warmtebronnen (bijv. kachels, verwarmingstoestellen). Installeer het apparaat waterpas op een plaat die geschikt is voor de grootte en het gebruik ervan. Zorg ervoor dat de ventilatieopeningen in het apparaat of in de ingebouwde constructie open blijven. ▶ Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Als dat niet het geval is, neem dan contact op met een elektricien. ▶ Het apparaat moet worden gebruikt met een voeding van 220-240 VAC/50 Hz. Abnormale spanningsschommelingen kunnen ertoe leiden dat het apparaat niet start of dat de temperatuurregeling of de compressor beschadigd raakt of dat er tijdens het gebruik een abnormaal geluid optreedt. In dat geval moet er een automatische regelaar worden gemonteerd. Gebruik geen stekkerdozen en verlengkabels. - Plaats niet meerdere draagbare stopcontacten of draagbare voedingen op de achterkant van het apparaat. Zorg ervoor dat de stroomkabel niet bekneld zit door de koelkast. Ga niet op de stroomkabel staan.

WAARSCHUWING!

▶ Gebruik een apart geaard stopcontact voor de stroomvoorziening, dat gemakkelijk toegankelijk is. Het apparaat moet geaard zijn.

Alleen voor het Verenigd Koninkrijk: Het netsnoer van het apparaat is voorzien van een 3-aderige (geaarde) stekker die past op een standaard 3-aderig (geaard) stopcontact. De derde pin (aarding) mag nooit worden afgesneden of gedemonteerd. Nadat het apparaat is geïnstalleerd, moet de stekker bereikbaar zijn.

Beschadig het koelcircuit niet.

Dagelijks gebruik

▶ Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met een gebrek aan kennis en ervaring, mits zij onder toezicht worden gehouden of instructies hebben gekregen om het apparaat veilig te kunnen gebruiken en de gevaren begrijpen die ermee gepaard gaan. ▶ Kinderen van 3 tot 8 jaar mogen wel in- en uitladen, maar mogen koelapparatuur niet reinigen of installeren. Houd kinderen onder de 3 jaar uit de buurt van het apparaat, tenzij ze voortdurend onder toezicht staan. ▶ Kinderen mogen niet met het apparaat spelen. Als er koelgas of ander brandbaar gas in de buurt van het apparaat lekt, moet u het ventiel van het lekkende gas sluiten, de deuren en ramen openen en mag u de stekker van de koelkast of een ander apparaat niet uit het stopcontact halen of in een stopcontact steken. Let op, het apparaat is ingesteld om te werken bij een specifiek omgevingstemperatuurbereik van 10 tot 43°C. Het apparaat kan gedurende lange tijd bij een temperatuur boven of onder het aangegeven bereik niet goed werken. - Plaats geen onstabiele voorwerpen (zware voorwerpen, containers gevuld met water) boven op de koelkast, om persoonlijk letsel door vallen of elektrische schokken door contact met water te voorkomen. ▶ Trek niet aan de deurschappen. De deur kan scheefgetrokken worden, het flessenrek kan eruit worden getrokken, of het apparaat kan omvallen. Open en sluit de deuren alleen met de handgrepen. De ruimte tussen de deuren en tussen de deuren en de kast is zeer smal. Steek uw handen niet in deze ruimtes, om te voorkomen dat uw vingers bekneld raken. Open of sluit de koelkastdeuren alleen als er geen kinderen zich binnen het bewegingsbereik van de deur bevinden.

WAARSCHUWING!

Bewaar of gebruik in het apparaat of in de buurt ervan geen brandbare, explosieve of corrosieve materialen. Bewaar geen geneesmiddelen, bacteriën of chemische middelen in het apparaat. Dit is een huishoudelijk apparaat. Het wordt niet aanbevolen om materialen op te slaan die strikte temperaturen vereisen. Bewaar vloeistoffen in flessen of blikjes (met uitzondering van sterke drank), met name koolzuurhoudende dranken, nooit in de vriezer, omdat deze tijdens het invriezen barsten. Controleer de staat van het voedsel als er sprake is geweest van opwarming in de vriezer. Stel de temperatuur in het koelkastgedeelte niet onnodig laag in. Bij een hoge instelling kunnen temperaturen onder nul optreden. Let op: flessen kunnen barsten. Raak geen bevroren producten aan met natte handen (draag handschoenen). Eet vooral ijsjes niet onmiddellijk na verwijdering uit het vriezergedeelte op. Er bestaat het risico op bevriezing of vriesblaren. Eerste hulp: houd onmiddellijk onder de koude kraan. Niet lostrekken! Raak het binnenoppervlak van het vriezergedeelte niet aan wanneer het in werking is, vooral niet met natte handen, omdat uw handen aan het oppervlak kunnen vastvriezen. Haal de stekker van het apparaat uit het stopcontact wanneer er een stroomonderbreking optreedt of voordat u het schoonmaakt. Laat het apparaat minstens 7 minuten rusten voordat u het opnieuw opstart, omdat vaak startende compressor kan beschadigen. Gebruik geen elektrische toestellen in de bewaarruimten voor levensmiddelen van het apparaat, tenzij deze van het type zijn dat door de fabrikant wordt aanbevolen. Onderhoud/reiniging: zorg ervoor dat kinderen onder toezicht staan als ze schoonmaak en onderhoud uitvoeren. Haal de stekker van het apparaat uit het stopcontact voordat u routineonderhoud uitvoert. Laat het apparaat minstens 5 minuten rusten voordat u het opnieuw opstart, omdat vaak starten de compressor kan beschadigen.

WAARSCHUWING!

Houd de stekker vast, niet het snoer, wanneer u de stekker uit het stopcontact haalt. Reinig het apparaat niet met harde borstels, draadborstels, waspoeder, benzine, amylacetaat, aceton en soortgelijke organische oplossingen, zure of alkalische oplossingen. Reinig het apparaat met een speciaal reinigingsmiddel voor koelkasten om schade te voorkomen. Schraap vorst en ijs niet af met scherpe voorwerpen. Gebruik om schade aan de kunststof onderdelen te voorkomen geen sprays, elektrische verwarmingstoestellen zoals haardrogers, stoomreinigers of andere warmtebronnen. - Gebruik geen mechanische apparaten of andere middelen om het ontdooien te versnellen, behalve als deze door de fabrikant worden aanbevolen. ▶ Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen. Probeer het apparaat niet zelf te repareren, te demonteren of te wijzigen. In geval van reparatie neemt u contact op met onze klantenservice. ▶ Verwijder het stof aan de achterkant van het apparaat ten minste eenmaal per jaar om brandgevaar en een verhoogd energieverbruik te voorkomen. Spuit niet op het apparaat en spoel het niet af tijdens het reinigen. Gebruik geen waterstraal of stoom om het apparaat schoon te maken. Reinig de koude glazen planken niet met heet water. Door plotselinge temperatuurveranderingen kan het glas breken.

Informatie over koelgas

WAARSCHUWING!

Het apparaat bevat het brandbare koelmiddel ISOBUTAAN (R600a). Controleer of het koelcircuit tijdens transport of installatie niet is beschadigd. Lekkend koelmiddel kan oogletsel veroorzaken of ontbranden. Als er schade is opgetreden, houd u dan weg van open vuurbronnen, ventileer de kamer grondig, steek de stekker van het apparaat of enig ander apparaat niet in het stopcontact of haal het er niet uit. Informeer de klantenservice.

Als de ogen in contact komen met het koelmiddel, spoel ze dan onmiddellijk onder stromend water af en bel onmiddellijk de oogspecialist.

Beoogd gebruik

Dit apparaat is bedoeld voor het koelen en invriezen van voedsel. Het is uitsluitend ontworpen voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals personeelskeukens in winkels, kantoren en andere werkomgevingen; op boerderijen en door gasten in hotels, motels en andere woonomgevingen, maar ook in bed and breakfasts en bij cateringbedrijven. Het is niet bedoeld voor commercieel of industrieel gebruik. Wijzigingen of aanpassingen aan het apparaat zijn niet toegestaan. Onbedoeld gebruik kan risico's en verlies van garantieclaims veroorzaken.

Normen en richtlijnen €

Dit product voldoet aan de eisen van alle toepasselijke EG-richtlijnen met de bijbehorende geharmoniseerde normen die voorzien in een CE-markering.

LET OP

Door technische wijzigingen en verschillende modellen kunnen sommige afbeeldingen in deze handleiding afwijken van uw model.

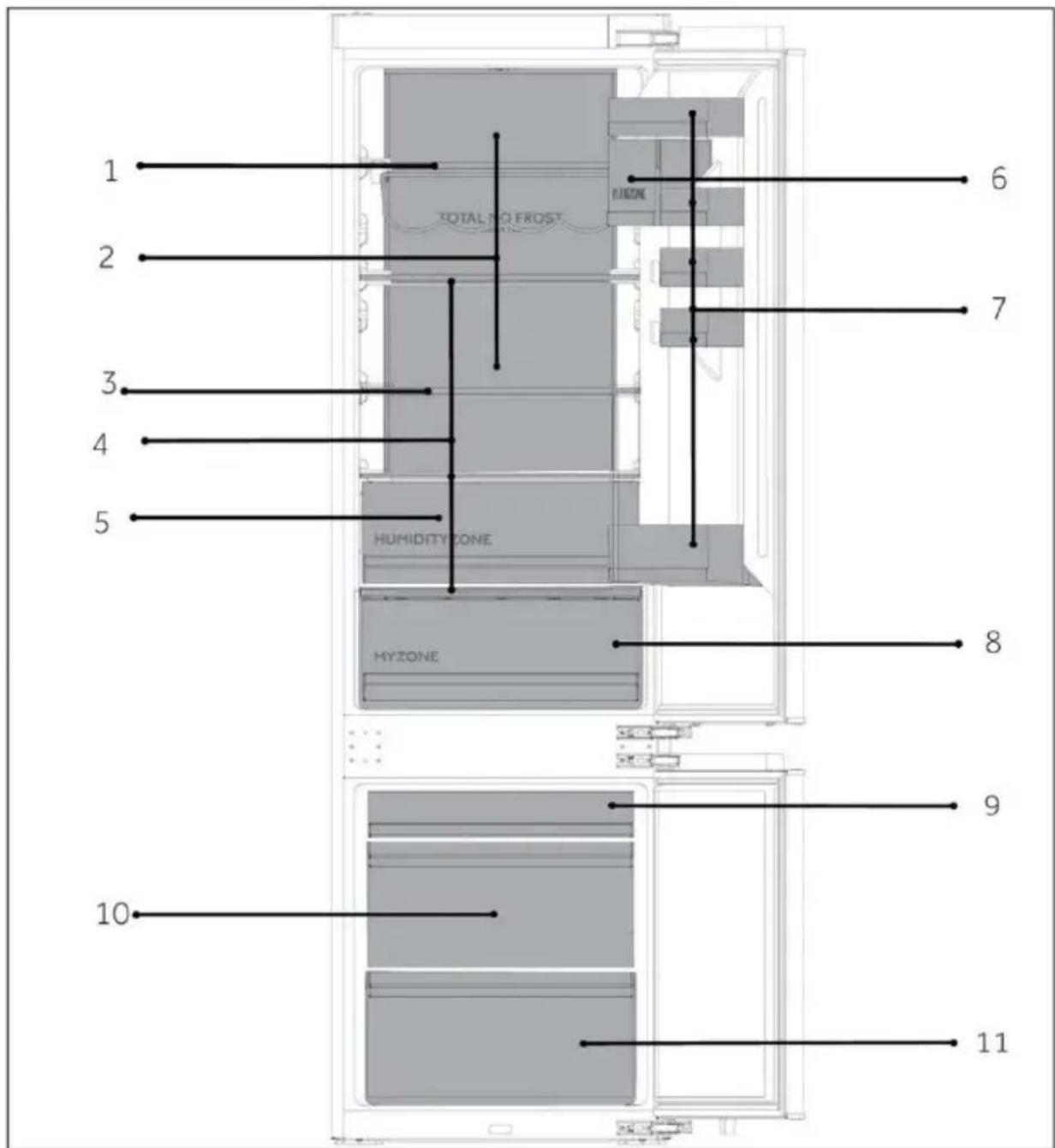

A: Koelruimte

1 Wijnrek 2 Gekoeld luchtkanaal 3 Inklapbare planken 4 Gewone planken 5 Humidity Zone-lade 6 Afgedichte container 7 Flessenhouder 8 MyZone-lade

B: Vriezerruimte 9 Bovenste vriezerlade 10 Middelste vriezerlade 11 Onderste vriezerlade

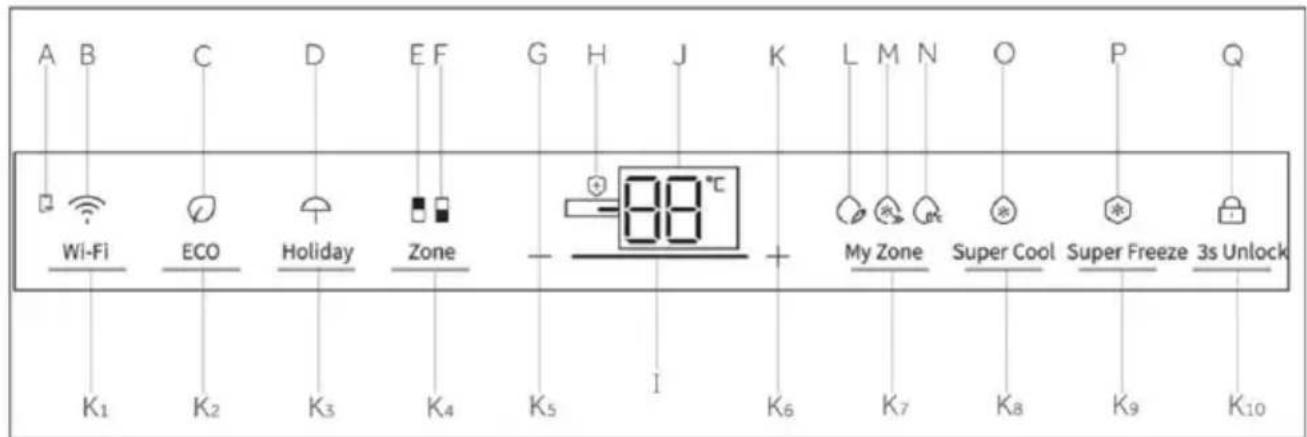

Bedieningspaneel

Indicatoren:

A Mobiele APR-verbinding B Wifi-functie C ECO-functie D Holiday-functie E Koelkastindicator F Vriezerindicator G Temperatuurinstelling '-' H Bacteriedodende functie I Weergave sterkte vermogenseffect J Temperatuurweergave K Temperatuurinstelling '+' L Functie Fruit&Veg M QuickCool-functie N 0°C Fresh-function O Super Cool-functie P Super Freeze-functie Q Vergrendelen en ontgrendelen

Toetsen:

K1 Wifi-instelknop K2 Toets ECO-functie K3 Toets Holiday-functie K4 Zoneselectietoets K5 Temperatuurinsteltoets '-' K6 Temperatuurinsteltoets '+' K7 Keuzetoets My Zone-functie K8 Super Cool-selectieknop K9 Super Freeze-selectieknop K10 Knop vergrendelen en ontgrendelen

Sensortoetsen

De toetsen op het bedieningspaneel zijn sensortoetsen, die al reageren als ze licht met de vinger worden aangeraakt.

Het apparaat in-/uitschakelen

Het apparaat werkt zodra het op de voeding is aangesloten.

Wanneer de koelkast voor het eerst wordt ingeschakeld, licht de indicator 'J' (Temperatuurweergave) op. De temperatuur van de koelkast en de vriezer worden automatisch ingesteld op respectievelijk 5°C en -18°C . De indicator 'M' (QuickCool-display) gaat branden.

De My zone wordt automatisch ingesteld op de QuickCool-functie.

Mogelijk is de paneelvergrendeling actief.

LET OP

Wanneer het apparaat wordt ingeschakeld nadat de stekker uit het stopcontact is gehaald, kan het tot wel 12 uur duren voordat de juiste temperaturen zijn bereikt.

Leeg het apparaat voordat u het uitschakelt. Trek het netsnoer uit het stopcontact om het apparaat uit te schakelen.

Paneel vergrendelen/ontgrendelen

Automatische vergrendeling: Wanneer de koelkastdeur en de vriezerdeur gesloten zijn en er binnen 30 seconden geen toetsbediening is, gaat het display automatisch uit en wordt het vergrendeld.

Handmatige vergrendeling: Druk wanneer het display ontgrendeld is op de toets 'K10' (3S Unlock) en houd deze 3 seconden ingedrukt. De zoemer klinkt eenmaal, de indicator 'Q' (Paneelvergrendeling) gaat branden en het display wordt vergrendeld.

Ontgrendelen: Druk wanneer het display vergrendeld is op de toets 'K10' (3S Unlock) en houd deze 3 seconden ingedrukt. De zoemer klinkt eenmaal, de indicator 'Q' (Paneelvergrendeling) gaat uit en het display wordt ontgrendeld.

De temperatuur aanpassen

De binnentemperaturen worden beïnvloed door de volgende factoren:

Omgevingstemperatuur, frequentie van het openen van de deur, hoeveelheid opgeslagen voedsel, installatie van het apparaat.

De koelkasttemperatuur aanpassen

Wanneer het scherm is ontgrendeld, drukt u op de toets 'K4' (keuzetoets zone). De zoemer klinkt eenmaal, de indicator 'E' (koelkastindicator) gaat branden en dan verschijnt de temperatuurinstelmodus van de koelkast.

Druk herhaaldelijk op de toets 'K5' (temperatuurinsteltoets '-'), elke keer klinkt de zoemer eenmaal en wordt de ingestelde temperatuur van de koelkast verlaagd met 1 graad. De koelkasttemperatuur wordt weergegeven in de volgorde '9°C -> 8°C -> 7°C -> 6°C -> 5°C -> 4°C -> 3°C -> 2°C -> 1°C'.

Druk herhaaldelijk op de toets 'K6' (temperatuurinsteltoets '+'), elke keer klinkt de zoemer eenmaal en wordt de ingestelde temperatuur van de koelkast verhoogd met 1 graad. De koelkasttemperatuur wordt weergegeven in de volgorde '1°C -> 2°C -> 3°C -> 4°C -> 5°C -> 6°C -> 7°C -> 8°C -> 9°C'.

LET OP

Als er na het instellen van de temperatuur binnen 5 seconden geen handeling plaatsvindt, wordt het systeem automatisch bepaald en de ingestelde temperatuur opgeslagen.

De vriezertemperatuur aanpassen

Wanneer het scherm is ontgrendeld, drukt u op de toets 'K4' (keuzetoets zone). De zoemer klinkt eenmaal, de indicator 'F' (vriezerindicator) gaat branden en dan verschijnt de temperatuurinstelmodus van de vriezer.

Druk herhaaldelijk op de toets 'K5' (temperatuurinsteltoets '-'), elke keer klinkt de zoemer eenmaal en wordt de ingestelde temperatuur van de vriezer verlaagd met 1 graad. De vriezertemperatuur wordt weergegeven in de volgorde '-14°C -> -15°C -> -16°C -> -17°C -> -18°C -> -19°C -> -20°C -> -21°C -> -22°C -> -23°C -> -24°C'.

Druk herhaaldelijk op de toets 'K6' (temperatuurinsteltoets '+'), elke keer klinkt de zoemer eenmaal en wordt de ingestelde temperatuur van de vriezer verhoogd met 1 graad. De vriezertemperatuur wordt weergegeven in de volgorde '-24°C -> -23°C -> -22°C -> -21°C -> -20°C -> -19°C -> -18°C -> -17°C -> -16°C -> -15°C -> -14°C'.

LET OP

Als er na het instellen van de temperatuur binnen 5 seconden geen handeling plaatsvindt, worden het systeem automatisch bepaald en de ingestelde temperatuur opgeslagen.

Stap 1 Download de hOn-app in de stores.

Google Play

Stap 2 Maak een account aan in de hOn-app of log in als u al een account hebt.

Stap 3 Volg de koppelingsinstructies in de hOn-app.

Wififunctie

1. Volg de instructies in de app om de wifi te configureren.
2. Zodra de wifi is ingesteld en de verbinding tot stand is gebracht, gaat het wifipictogram 'B' aan en blijft branden.
3. Als de wifi al is geconfigureerd, zal er automatisch opnieuw verbinding worden gemaakt volgens de configuratie-informatie als de wifi wordt ingeschakeld.
4. Druk op de wifitoets 'K1' om de wifi UIT te schakelen. Het wifipictogram 'B' gaat UIT.
5. Druk op de wifitoets 'K1' om de wifi in te schakelen en de configuratie te starten. Het wifipictogram 'B' knippert langzaam. Als u de wifi-functie wilt configureren, houdt u gedurende 3 seconden de toets 'K1' ingedrukt; het wifipictogram knippert snel en gaat de configuratiemodus in. Als u de wifi-functie wilt uitschakelen, drukt u een keer op de toets 'K1'. De bovenstaande stappen worden herhaald.
6. Als het product is geconfigureerd en de wifi-functie is uitgeschakeld, zal de koelkast de configuratiemodus niet openen wanneer deze weer wordt aangesloten op de voeding.

ECO-functie

1. Druk wanneer het display ontgrendeld is op de toets 'K2' (keuzetoets ECO-functie). De zoemer klinkt eenmaal, de indicator 'C' (ECO-functie) gaat branden en de ECO-functie wordt ingeschakeld.
2. Druk wanneer het display ontgrendeld is op de toets 'K2' (keuzetoets ECO-functie). De zoemer klinkt eenmaal, de indicator 'C' (ECO-functie) gaat uit en de ECO-functie wordt uitgeschakeld.

Holiday-functie

1. Druk wanneer het display ontgrendeld is op de toets 'K3' (toets Holiday-functie). De zoemer klinkt eenmaal, de indicator 'D' (Holiday-functie) gaat branden en de Holiday-functie wordt ingeschakeld.
2. Druk wanneer het display ontgrendeld is op de toets 'K3' (toets Holiday-functie). De zoemer klinkt eenmaal, de indicator 'D' (Holiday-functie) gaat UIT en de Holiday-functie wordt uitgeschakeld.

LET OP

1. De Holiday-functie wordt voornamelijk gebruikt voor korte reizen en andere levensomstandigheden, en de koelkastruimte moet worden leeggemaakt wanneer de Holiday-functie wordt gebruikt.
2. In de Holiday-functie is de temperatuur van de koelkastruimte hoger (ongeveer 17°C). Let erop dat u het voedsel uit de koelkastruimte verwijdert om bederf van het voedsel te voorkomen.
3. Met de Holiday-functie wordt de instelling van de pictogrammen voor "Fruit&Veg, QuickCool en 0°C Fresh" in My Zone uitgeschakeld en kan de temperatuur van My Zone niet worden aangepast. Na het verlaten van de Holiday-functie zullen het koelkastgedeelte en My Zone de vorige instelling weergeven.

Super Cool-functie

1. Druk wanneer het display ontgrendeld is op de toets 'K8' (keuzetoets Super Cool). De zoemer klinkt eenmaal, de indicator 'O' (Super Cool-functie) gaat branden en de Super Cool-functie wordt ingeschakeld.
2. Wanneer de indicator 'O' (Super Cool-functie) brandt, drukt u op de toets 'K8' (keuzetoets Super Cool). De zoemer klinkt eenmaal, de indicator 'O' (Super Cool-functie) gaat uit en vervolgens wordt de Super Cool-functie uitgeschakeld.
3. Nadat de Super Cool-functie is ingeschakeld, schakelt de koelkast automatisch de functie uit wanneer deze de ingestelde temperatuur bereikt. Als u de functie handmatig wilt verlaten, kunt u op de toets 'K8' (keuzetoets Super Cool) drukken om hem uit te schakelen.

LET OP

1. In de Super Cool-toestand kan de koelkasttemperatuur niet worden aangepast. Als de toets 'K5' (temperatuurinsteltoets '-') of toets 'K6' (temperatuurinsteltoets '+') worden ingedrukt om de temperatuur van de koelkast aan te passen, knippert de indicator 'O' (indicator Super Cool) met een indicatiegeluid om aan te geven dat deze handeling niet kan worden uitgevoerd.
2. In de Super Cool-functie kan de Auto-Set-functie niet tegelijkertijd worden ingeschakeld vanwege verschillende bedieningsmodi. Wanneer u een functie kiest die in strijd is met een andere functie, zal de oorspronkelijke functie automatisch worden verlaten.
3. Deze functie wordt na 4 uur automatisch uitgeschakeld.

Super Freeze-functie

1. Wanneer het display is ontgrendeld, drukt u op de toets 'K9' (keuzetoets Super Freeze). De zoemer klinkt eenmaal, de indicator 'P' (Super Freeze-functie) gaat branden en de Super Freeze-functie wordt ingeschakeld.
2. Wanneer de indicator 'P' (Super Freeze-functie) brandt, drukt u op de toets 'K9' (keuzetoets Super Freeze). De zoemer klinkt eenmaal, de indicator 'P' (Super Freeze-functie) gaat uit en de Super Freeze-functie wordt uitgeschakeld.
3. Nadat de Super Freeze-functie is ingeschakeld, schakelt de koelkast automatisch de functie uit wanneer deze de ingestelde temperatuur bereikt. Als u de functie handmatig wilt verlaten, kunt u op de toets 'K9' (keuzetoets Super Freeze) drukken om hem uit te schakelen.

Super Freeze

Super Freeze

LET OP

1. In de Super Freeze-toestand kan de vriezertemperatuur niet worden aangepast. Als de toets 'K5' (temperatuurinsteltoets '-') of toets 'K6' (temperatuurinsteltoets '+') worden ingedrukt om de temperatuur van de vriezer aan te passen, knippert de indicator 'P' (indicator Super Freeze) met een indicatiegeluid om aan te geven dat deze handeling niet kan worden uitgevoerd.
2. De Super Freeze-functie is ontworpen om de voedingswaarden van bevroren voedsel te behouden; voedsel wordt in de kortste tijd ingevroren. Als er grote hoeveelheden diepvriesvoedsel in een keer moeten worden ingevroren, moet de Super Freeze-functie 24 uur van tevoren worden ingesteld zodat de vriezer een relatief lage temperatuur heeft voordat er voedsel in kan worden geplaatst. Op dat moment is de vriessnelheid van de vriezer verbeterd, kan voedsel snel worden ingevroren, worden de voedingswaarden van het voedsel effectief behouden en wordt de opslag heel handig.
3. De Super Freeze-functie schakelt na 50 uur automatisch uit. Het apparaat werkt dan op de eerder ingestelde temperatuur.

My Zone-functie selecteren

Druk wanneer het display ontgrendeld is op de toets 'K7' (keuzetoets My Zone-functie). De zoemer klinkt eenmaal, de indicator 'L' (Fruit&Veg-functie) gaat branden en de Fruit&Veg-functie wordt ingeschakeld. Als op een van de K7-toetsen wordt gedrukt om de My Zone-functie te selecteren, dan klinkt de zoemer nogmaals en gaat de indicator 'M' (Quick Cool-functie) branden en wordt de QuickCool-functie ingeschakeld. De functieopties van My Zone zijn achtereenvolgens Fruit&Veg, QuickCool en 0°C Fresh.

LET OP

1. Wanneer de koelkast voor het eerst wordt ingeschakeld, gaat de indicator "L" branden en wordt My Zone automatisch ingesteld op de QuickCool-functie. Een van de drie My Zone-indicatoren moet branden. Wanneer u de functie My Zone opnieuw selecteert, kan de My Zone-indicator die al brandt niet worden geselecteerd. Slechts een van de drie functies kan worden geconfigureerd. De drie functies sluiten elkaar uit.
2. De ingestelde My Zone-opslagtemperatuur kan niet hoger zijn dan de ingestelde koelkasttemperatuur.
3. Gebruik de functie 0°C Fresh om de temperatuur van het koelkastgedeelte te verlagen. Gebruik de functie Fruit & Veg om de temperatuur te verhogen.

My Zone-lade

Het koelkastgedeelte is voorzien van een My Zone-lade. In overeenstemming met de vereisten voor het bewaren van voedsel kan de meest geschikte temperatuur worden geselecteerd om de optimale voedingswaarde van de voeding te verkrijgen. De volgende modi zijn beschikbaar.

Functie Fruit&Veg

Deze functie is geschikt voor het bewaren van fruit en groenten, zoals appels en wortels, etc.

Functie QuickCool

Deze functie is geschikt voor het bewaren van dranken zoals cola en bier, etc.

OPMERKING: Fruit&Veg

Koudegevoelig fruit zoals ananas, avocado's, bananen, grapefruits en groenten zoals aardappelen, aubergines, bonen, komkommers, courgettes en tomaten en kaas mogen niet in de My Zone-lade worden bewaard.

Functie 0°C Fresh

Deze functie zet de temperatuur in de My Zone-lade op 0°C. Geschikt voor het bewaren van vers voedsel zoals vlees of kant-en-klare producten. De meeste voedingsmiddelen blijven vers bij 0°C, maar bevriezen niet.

OPMERKING: 0°C Fresh

1. Door de verschillende vochtgehaltes van vlees, zal vlees met meer vocht bevriezen bij temperaturen lager dan 0°C. 'Vers gesneden' vlees moet dus worden bewaard in de My Zone-lade, met een temperatuur van minimaal 0°C.
2. Als u voor '0°C Fresh' kiest, stelt u de temperatuur van het koelkastgedeelte op het lage niveau (lager dan 5°C) in om uw voedsel in de optimale bewaaromgeving te bewaren.

Humidity Zone-lade

In dit gedeelte is de vochtigheidsgraad hoger dan in het koelkastgedeelte. Het wordt automatisch bestuurd door het systeem en is geschikt voor het bewaren van fruit, groenten, salades, etc.

LET OP

1. Verwijder de plastic deksels in de twee zones niet.
2. Ze houden de luchtvochtigheid in stand.
3. Het wordt niet aanbevolen om koudegevoelige vruchten zoals ananas, avocado, bananen en grapefruits in deze twee laden te bewaren.

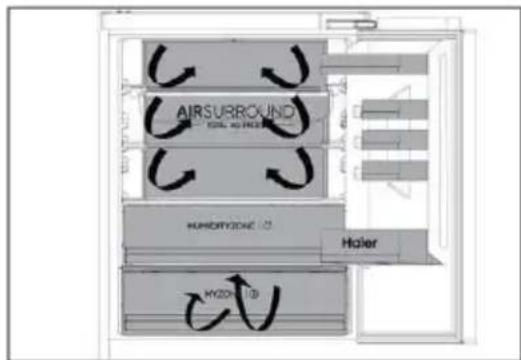

Meervoudige luchtstroom

1. De koelkast is uitgerust met een meervoudige-luchtstroomsysteem, waarmee er op elke plank koele luchtstromen zijn. Dit helpt om een gelijkmatige temperatuur te handhaven om ervoor te zorgen dat uw voedsel langer vers blijft.

Verstelbare planken

1. De hoogte van de planken kan worden aangepast aan uw opslagbehoeften.
2. Om een plank te verplaatsen, verwijdert u hem eerst door de achterrand (1) op te tillen en de plank eruit te trekken (2).
3. Om hem weer te installeren, plaatst u hem op de nokjes aan beide kanten en duwt u hem helemaal naar achteren tot de achterkant van de plank vastzit in de gleuven in de zijkanten.

LET OP

Zorg ervoor dat alle kanten van een plank vlak zijn.

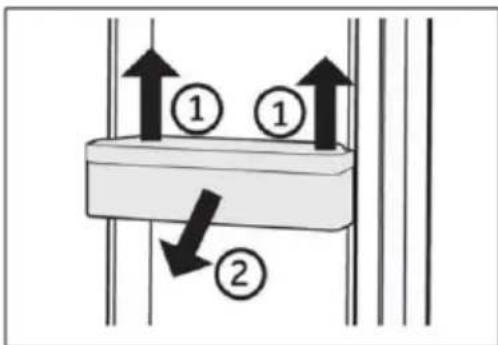

Verwijderbare deurrekken/fleshouder

1. De deurrekken kunnen worden verwijderd om te worden schoongemaakt:
2. Plaats uw handen aan beide kanten van het rek, til het omhoog ① en trek het eruit ②.
3. Voer de bovenstaande stappen in omgekeerde volgorde uit om het deurrek weer terug te plaatsen.

LET OP

Als het apparaat is ingeschakeld, kan het tot 12 uur duren voordat de juiste temperaturen worden bereikt.

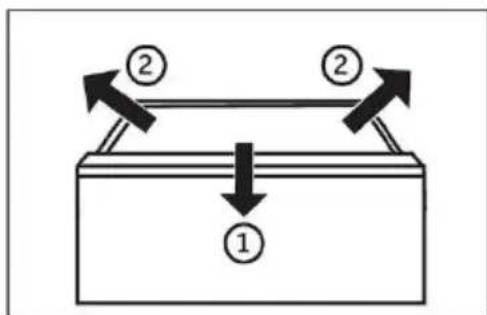

Verwijderbare lade

Om de lade te verwijderen, trekt u deze zo ver mogelijk naar buiten ①, daarna optillen en verwijderen ②.

Voer de bovenstaande stappen in omgekeerde volgorde uit om de lade weer terug te plaatsen.

Deverlichting

De led-binnenverlichting gaat branden als de deur wordt geopend. De werking van de verlichting wordt niet beïnvloed door een van de andere instellingen van het apparaat.

Tips voor energiebesparing

Zorg ervoor dat het apparaat goed wordt geventileerd (raadpleeg INSTALLATIE). Installeer het apparaat niet in direct zonlicht of in de buurt van warmtebronnen (bijv. kachels, verwarmingstoestellen). Vermijd onnodig lage temperaturen in het apparaat. Het energieverbruik neemt toe naarmate de temperatuur in het apparaat lager is ingesteld. Functies zoals de Super Freeze-functie verbruiken energie. Laat warm voedsel afkoelen voordat u het in de koelkast plaatst. Open de deur van het apparaat zo weinig en zo kort mogelijk. Vul het apparaat niet te vol om te voorkomen dat de luchtdoorstroming wordt geblokkeerd. Vermijd lucht in de verpakking van het voedsel. Houd de deurpakking schoon, zodat de deur altijd goed sluit. Ontdooi bevroren voedsel in de koelkast. De meest energiebesparende configuratie vereist dat de lades, voedselbakken en planken in fabrieksstaat worden gehouden, en dat voedsel zo diep mogelijk wordt geplaatst zonder dat de openingen van het luchtkanaal worden geblokkeerd.

WAARSCHUWING!

Haal de stekker van het apparaat uit het stopcontact voordat u het reinigt.

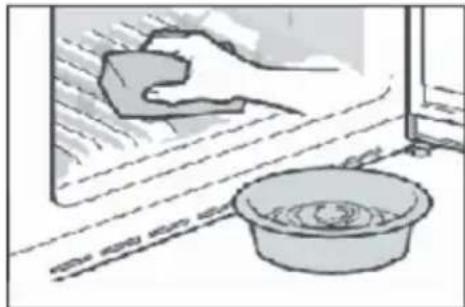

Reinigen

Reinig het apparaat als er weinig of geen voedsel in is opgeslagen.

Het apparaat moet om de vier weken worden schoongemaakt voor een goed onderhoud en om nare voedselgeuren te voorkomen.

WAARSCHUWING!

Reinig het apparaat niet met harde borstels, draadborstels, waspoeder, benzine, amylacetaat, aceton en soortgelijke organische oplossingen, zure of alkalische oplossingen. Reinig het apparaat met een speciaal reinigingsmiddel voor koelkasten om schade te voorkomen. Spuit niet op het apparaat en spoel het niet af tijdens het reinigen. Gebruik geen waterstraal of stoom om het apparaat schoon te maken. Reinig de koude glazen planken niet met heet water. Door plotselinge temperatuurveranderingen kan het glas breken. Raak het binnenoppervlak van het vriezergedeelte niet aan, vooral niet met natte handen, omdat uw handen aan het oppervlak kunnen vastvriezen. Controleer in geval van opwarming de toestand van de ingevroren producten.

Houd de deurpakking altijd schoon. Reinig de binnenkant en behuizing van het apparaat met een spons die is bevochtigd in warm water en een neutraal reinigingsmiddel. 1. Was de binnenkant en buitenkant van de koelkast, waaronder deurrubbers, deurrek, glazen planken, bakken enzovoort, met een zachte handdoek of spons die in warm water is gedrenkt (u mag een neutraal schoonmaakmiddel toevoegen aan het warme water).

1. Als er vloeistof is gemorst, verwijder dan alle verontreinigde onderdelen en spoel ze direct af met stromend water. Daarna afdrogen en terug in de koelkast plaatsen.
2. Als er room (zoals koffiemelk, smeltend ijs) wordt gemorst, moeten alle verontreinigde delen worden verwijderd. Zet ze een tijdje in warm water van ongeveer 40°C en spoel vervolgens af met stromend water. Daarna afdrogen en terug in de koelkastplaatsen.
3. Als een klein deeltje of onderdeel vast komt te zitten in de koelkast (tussen planken of laden), gebruik dan een klein, zacht borsteltje om het weg te halen. Als u het onderdeel niet kunt bereiken, neem dan contact op met de klantenservice van Haier. Spoel af en droog af met een zachte doek. Reinig de onderdelen van het apparaat niet in een vaatwasser. Laat het apparaat minstens 5 minuten rusten voordat u het opnieuw opstart, want vaak opstarten kan de compressor beschadigen.

Ontdooien

Het ontdooien van de koelkast en het vriezergedeelte gebeurt automatisch; er is geen handmatige actie nodig.

De ledlampjes vervangen

WAARSCHUWING!

Vervang de ledlamp niet zelf; deze mag alleen worden vervangen door de fabrikant of door de erkende servicevertegenwoordiger.

De lamp heeft een led als lichtbron, met een laag energieverbruik en een lange levensduur. Als er sprake is van een afwijking, neem dan contact op met de klantenservice. Zie KLANTENSERVICE.

Parameters van de lampen:

Koelkastgedeelte: 12 V max. 10 W

Vriezergedeelte: 12 V max. 2 W

Geen gebruik voor een langere periode

Als u het apparaat lange tijd niet gebruikt, en u wilt de Holiday-functie niet gebruiken:

Haal het voedsel eruit.

Haal de stekker van het netsnoer uit het stopcontact.

Reinig het apparaat zoals hierboven beschreven.

Houd de deur open om de vorming van nare geuren binnenin te voorkomen.

LET OP

Schakel het apparaat alleen uit als dat echt nodig is.

Het apparaat verplaatsen

1. Verwijder alle etenswaren en haal de stekker van het apparaat uit het stopcontact.
2. Maak planken en andere beweegbare delen in de koelkast en vriezer vast met plakband.
3. Kantel de koelkast niet meer dan 45° om schade aan het koelsysteem te voorkomen.

WAARSCHUWING!

Til het apparaat niet op aan de grepen. Plaats het apparaat nooit horizontaal op de grond.

Veel problemen kunnen door uzelf worden opgelost zonder specifieke expertise. Raadpleeg in geval van een probleem alle getoonde mogelijkheden en volg de onderstaande instructies voordat u contact opneemt met de klantenservice. Zie KLANTENSERVICE.

WAARSCHUWING!

Schakel het apparaat uit voordat u onderhoud uitvoert en haal de stekker uit het stopcontact. Elektrische apparatuur mag alleen worden onderhouden door gekwalificeerde elektrische experts, omdat onjuiste reparaties aanzienlijke gevolgschade kunnen veroorzaken. Als de voeding beschadigd is, mag deze alleen worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

Probleem	Mogelijkke oorzaak	Mogelijkke oplossing
De compressor werkt nicht.	• De netstekker is Niet aangesloten op het stopcontact. • Het apparaat is aan het ontdooien.	• Steek de stekker in het stopcontact. • Dit is normaal voor automatisch ontdooien.
Het apparaat slaat vaak aan of blijft te lang draaien.	• De binnen- of buitentemperatuur is te hoog. • Het apparaat is eenijd lang nicht ingeschakeld geweest. • Een deur van het apparaat is Niet goed gesloten. • De deur is te vaak of te lang geopend. • De temperatuurinstelling voor het vriezergedeelte is te laag. • De deurpakkingen zijn vuil, versleten, gebarsten of Niet goed op elkaar afgestemd. • De vereiste luchtcirculatie is Niet gegarandeerd.	• In dit geval is het normalaal dat het apparaat langer werkt. • Normaal gesproken duurt het 8-12aar voordat het apparaat volledig is afgekoeld. • Sluit de deur/lade en zorg ervoor dat het apparaat op een vlakke ondergrond staat en dat er geen etenswaren of voedselbakjes de deur blokkeren. • Open de deur/lade Niet te vaak. • Stel de temperatuur hoger in totdat een toereikende vriezertemperatuur is bereikt. Het duurt 24aar voordat de koelkasttemperatuur stabiel is. • Reinig de deur-/ladepakkingen of LASTZervangenden door de klantenservice. • Zorg voor voldoende ventilatie.
Probleem	Mogelijkkeoorzaak	Mogelijk oplossing
De binnenkant van de vriezer is vies en/of stinkt.	• De binnenkant van de koelkast要去 worden schoongemaakt. • Er wordt voedsel met een sterke geur bewaard in de koelkast.	• Reinig de binnenkant van de koelkast. • Verpak het voedsel goed.
Het is nicht koud genoeg in het apparaat.	• De temperatuur is te hoog ingesteld. • Er zijn te warme producten opgeslagen. • Er is te veel voedsel in eenker betbeward. • De producten zich te dicht bijelkaar geplaatst. • Een deur/lade van hetapparaat zit Niet goed zich. • De deur/lade is te vaak of te lang geopend.	• Stel de temperatuur opnieuw in. • Koel de producten altijd afvoordat u ze opbergt. • Bewaar altijdkleinehoeveelheden voedsel. • Laat een gatussenverschillende voedingsmiddeelerwaardoor lucht kan stromen. • Sluit de deur/lade. • Open de deur/lade Niet te vaak.
Het is te koud in het apparaat.	• De temperatuur is te laag ingesteld. • De Super Freeze-/Super Cool-functie wordengeactiveerd of loopt te lang.	• Stel de temperatuur opnieuw in. • Schakel de functieSuper Freeze/ Super Cooluit.
Vochtvorming aan de binnenkant van hetkoelkastgedeelte.	• Het klimaat is te warm en te vochtig. • Een deur/lade van hetapparaat zit Niet goed zich. • De deur/lade is te vaak of te lang geopend. • Voedselbakjes of vloeistoffen+zijn open gelaten.	• Verhoog de temperatuur. • Sluit de deur/lade. • Open de deur/lade Niet te vaak. • Laat warm voedsel afkoelen tot kamertemperatuur endek voedsel en vloeistoffen af.
Vocht hoopt zich op hetoppervlak aan de buitenkant van de koelkast en tussendereuren/deur en lade op.	• Het klimaat is te warm en te vochtig. • De deur is Niet goed gesloten. De koude lucht in het apparaat en de warmelucht buten condenseert.	• Dit is normalaal in een vochtigklimaat en zal veranderenwanner de luchtvochtigheiddaalt. • Zorg dat de deur/lade goeddicht zit.
Probleem	Mogelijk oorzaak	Mogelijk oplossing
De displayverlichting werkst, maar voelt Niet koel aan.	Hij staat in de demomodus. • Let op in welke status hij zich bevindt. Als het de demomodus is, sluit deze dan af. Afsluiten: Houd de toets 'ECO' ingedrukt en tik 5 keer in 5 seconden op de toets 'Super Freeze'.
Veer ijns en rijp in het vriezergedeelte.	• De etenswaren+zijn Niet goed verpak. • Een deur/lade van het apparaat zit Niet goed DirectX. • De deur/lade is te vaak of te lang geopend. • De deur-/ladepakkingen+zijn vuil, versleten, gebarsten of Niet goed op elkaar afgestem. • Lets aan de binnenkant voorkomt dat de deur/lade goed kan sluiten.	• Verpak de etenswaren algijd goed. • Sluit de deur/lade. • Open de deur/lade Niet te vaak. • Reinig de deur-/ladepakkingen of verrang ze door/Newwe. • Verplaats de planken, deurrekken of interne containers zodat de deur/lade kan worden gesloten.
De zijkanten van de kast en de deurstrip worden warm.	• -	• Dit is normaal.
Het apparaat maakt afwijkende geluiden.	• Het apparaat staat Niet op een vlakke ondergrond. • Het apparaat raakt voorwerpen rondon.	• Stel de pootjes af om het apparaat waterpas te zetten. • Verwijder voorwerpen rond het apparaat.
Er is een Licht geluid te horen dat lijkt op dat van stromend water.	• -	• Dit is normaal.
Uhoort een alarm-pieptoon.	• De deur van het koelkastgedeelte staat open.	• Sluit de deur.
Uhoort een zacht gebrom.	• Het anticondensatiesysteme is aan het werk	• Dit voorkomt condensatie en is normaal
De binnenverlichting of het koelsystemewerkst Niet.	• De netstekker is Niet aangesloten op het stopcontact. • De voeding is Niet intact. • Het ledlampje is buiten werkung.	• Steek de stekker in het stopcontact. • Controleer de elektrische voeding�akamer. Bel hetplaatselijkke elektriciteitsbedrij! • Bel de klantenservice om het lampje te latentervangen.

Ga naar onze website om contact op te nemen met de technische dienst:

https://corporate.haier-europe.com/en/

Kies onder de kop 'website' het merk van uw product en uw land. U wordt doorgestuurd naar de specifieke website waar u het telefoonnummer en formulier kunt vinden om contact op te nemen met de technische dienst.

Stroomonderbreking

In het geval van een stroomstoring, zou voedsel ongeveer 5 uur lang veilig koud moeten blijven. Volg de volgende tips tijdens een langdurige stroomstoring, vooral in de zomer:

▷ Open de deur/lade zo weinig mogelijk. - Plaats geen extra voedsel in het apparaat tijdens een stroomstoring. ▶ Als een stroomstoring vooraf wordt aangekondigd en de onderbrekingsduur langer is dan 5 uur, maak dan ijs en zet dit in een bak boven in het koelkastgedeelte. Onmiddellijk na de onderbreking is een controle van de producten vereist. Aangezien de temperatuur in de koelkast stijgt tijdens een stroomonderbreking of een andere storing, worden de bewaarperiode en de eetbare kwaliteit van voedsel nadelig beïnvloed. Alle levensmiddelen die ontdooien moeten worden gegeten, of worden bereid en daarna zo snel mogelijk opnieuw worden ingevroren (indien van toepassing) om gezondheidsrisico's te voorkomen.

Geheugenfunctie tijdens de stroomonderbreking

Na herstel van de stroom gaat het apparaat door met de instellingen die waren ingesteld voor de stroomstoring.

Uitpakken

WAARSCHUWING!

Het apparaat is zwaar. Altijd hanteren met ten minste twee personen. Houd alle verpakkingsmaterialen buiten bereik van kinderen en gooi ze op een milieuvriendelijke manier weg. Haal het apparaat UIT de verpakking. Verwijder al het verpakkingsmateriaal.

Omgevingsomstandigheden

De kamertemperatuur moet altijd tussen 10°C en 43°C liggen, aangezien het de temperatuur in het apparaat en het energieverbruik kan beïnvloeden. Installeer het apparaat niet in de buurt van andere warmtebronnen (ovens, koelkasten).

Ruimtesuggestie

Voorgestelde ruimte bij geopende deur (zonder kastdeurpaneel)

01*	10 (min.) / 30 (aanbevolen)
02	113° (Aanbevolen)
03	213
04	753
05	515
06	2.6
07	1124

(eenheid: mm) * 01: Van kast tot achterkant product.

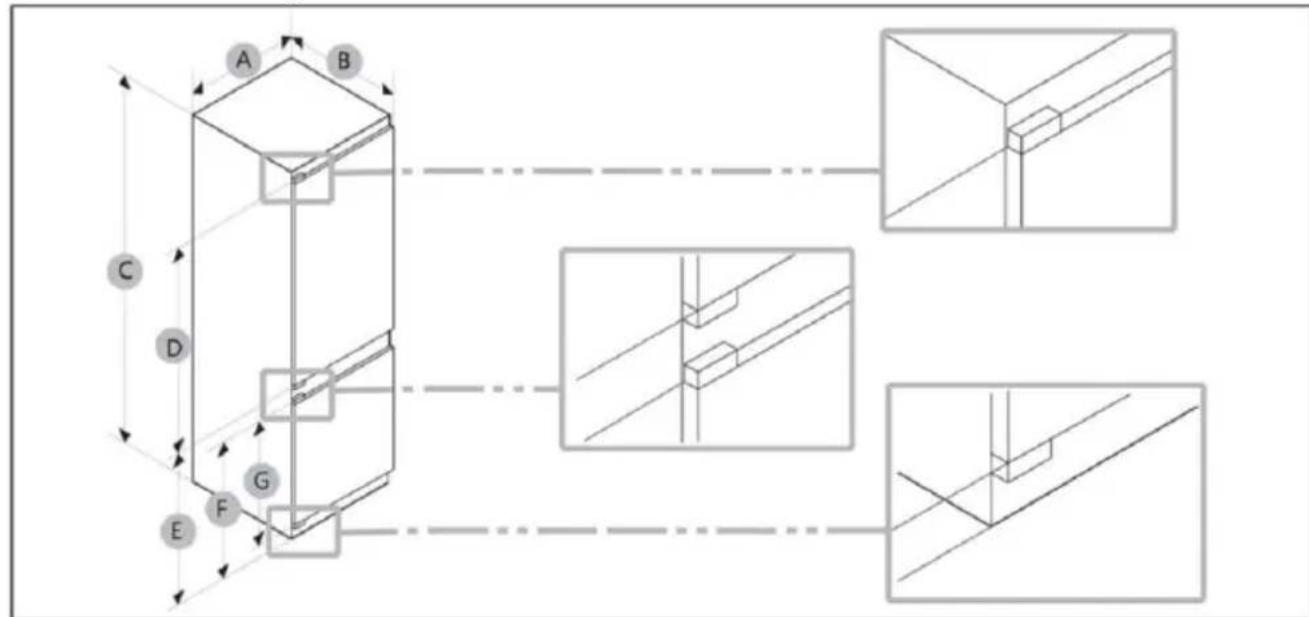

Productafmetingen

A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)
550±2	550±2	1935±2	1190	716	691	675

LET OP

• Het opgegeven energieverbruik is gebaseerd op een afstand van 10 mm tussen de kast en de zijkant van het product. Het product werkt ook goed bij een afstand van minder dan 10 mm, maar verbruikt dan iets meer energie. We raden aan om een kast van 19 mm dik te gebruiken met scharnieren van minder dan 17 mm dik.
• De metingen in de bovenstaande tabel kunnen afwijken, afhankelijk van de meetmethode.
• Raadpleeg de Installatiehandleiding voor de ingebouwde installatie.

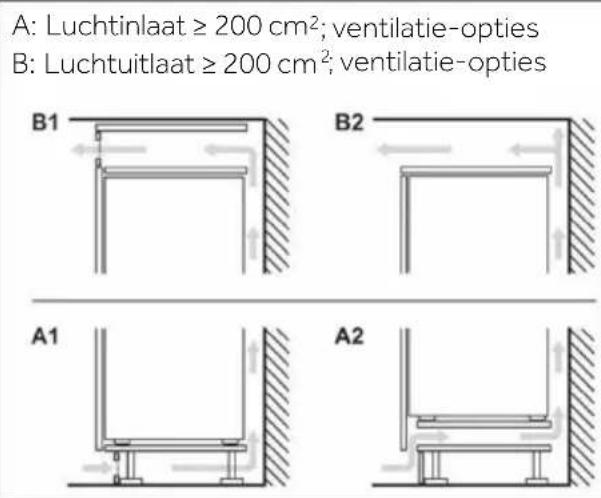

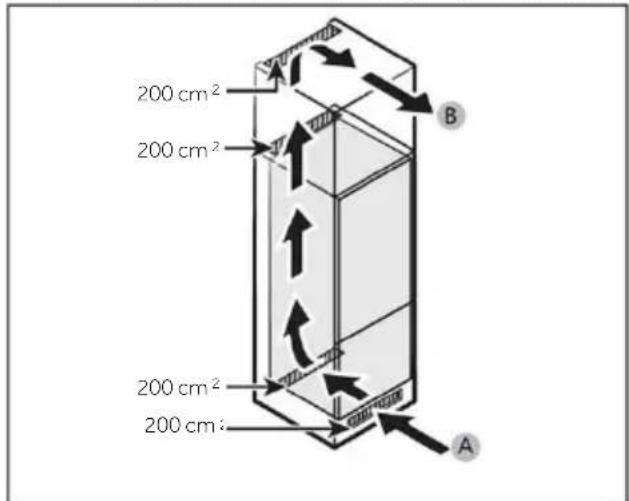

Doorsnede van ventilatie

Om voor de veiligheid voldoende ventilatie van het apparaat te bereiken, moet de informatie over de vereiste ventilatiedoorsneden in acht worden genomen.

Afmetingen kast

VOORZICHTIG!

Productstoringen als gevolg van het volgende worden niet gedekt door de Garantie.

1. Onjuiste locatieomstandigheden of onjuiste kastafmetingen.
2. Defecte kast.
3. Fouten door de installateur of de gebruiker.

Vrije ruimte

Zie de afbeeldingen en tabellen hieronder voor de benodigde ruimte voor installatie.

Grootte	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	Opmerking
Min.	50	400	560	1941	555
Aanbevolen			580	1943	562
Max.			-	1945	568

LET OP

• Als de breedte van een kast meer is dan 568 mm, kan de pakking (tussen de koelkast en de kast) losraken.
• Als de kast hoger is dan de maximale afmeting (1945 mm), moet u andere afwerkingsmaterialen gebruiken om de tussenruimte op te vullen.

LET OP

Raadpleeg de onderstaande kastreferentietabel om een kast te installeren die een opening van 4 mm (03) vereist.

A Onderkant van het voorpaneel boven de luchtventilatie B Overhang voorpaneel

01	Min. 1220+B Max. 1240+B
02	Min. 691+A Max. 711+A
03	4 mm (tussenruimte deurpaneel koelkast en vriezer)

(eenheid: mm)

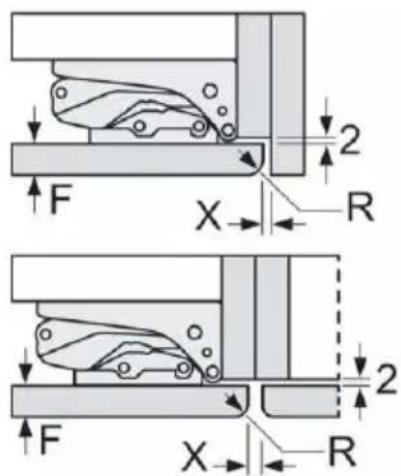

Aanbevolen tussenruimte-afmetingen voor vlakke scharnieren (voor vast type).

(eenheid: mm)

F	R	X
16-19	0-3	2,5
20	0-1	3
	2-3	2,5
21	0-1	3
	2-3	2,5
22	0	4
	1	3,5
	2-3	3

De in de tabel aanbevolen tussenruimte-afmetingen moeten worden aangehouden om ervoor te zorgen dat de deuren van de apparatuur nergens tegenaan stoten wanneer ze worden geopend en om schade aan keukenkasten te voorkomen.

Maximaal toelaatbaar gewicht van de unitfronten

Gemonteerde unitfronten die het toegestane gewicht overschrijden, kunnen schade veroorzaken en de werking van de scharnieren belemmeren

Gewicht

(kg)

1500-1750 mm	22
720-1400 mm	19
A1	15
A2	15

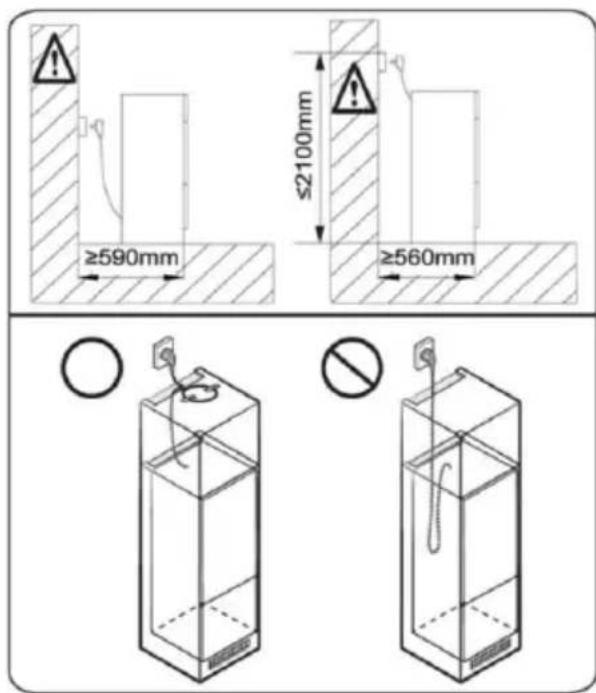

Rekening houden met de locatie van stopcontacten en de benodigde ruimte

LET OP

Als u de koelkast installeert in een kast met een diepte van 560 mm, zorg er dan voor dat het netsnoer aan een kant van de koelkast ligt voordat u de stekker in het stopcontact steekt. Als het netsnoer zich aan de achterkant van de koelkast bevindt, kan dit de energie-efficiëntie verminderen.

Wachttijd

De onderhoudsvrije smeerolie bevindt zich in de behuizing van de compressor. Deze olie kan door het gesloten buissysteem lekken bij liggend transport. Voordat u het apparaat op de voeding aansluit, moet u ten minste 2 uur wachten zodat de olie weer in de behuizing loopt.

Elektrische aansluiting

Controleer voor elke aansluiting of:

▸ voeding, stopcontact en zekering geschikt zijn volgens het typeplaatje; het stopcontact is geaard en er geen stekkerdoos of verlengsnoer is; de stekker en het stopcontact goed passen.

Sluit de stekker aan op een correct geïnstalleerd huishoudelijk stopcontact.

WAARSCHUWING!

Om risico's te vermijden moet een beschadigd netsnoer worden vervangen door de klantenservice (zie garantiekaart).

Productkaart volgens de verordening EU nr. 2019/2016

Merk	Haier
Categorie van het model	Koelvriescombinatie
Energie-efficiëntieklasse	C
Jaarliks energieverbruik (kWh/jaar) (1)	156
Totaal volume (liter)	300
Volume koelkast (liter)	214
Volume vriezer (liter)	86
Volume koelersectie (liter)	/
Volume automatische ijsblokjesmachine (liter)	/
Steraanduiding	4
Temperatuur van andere组成部分en > 14°C	Niet van toepassing
Vorstvrij system	Ja
Vriescapaciteit (kg/24aar)	8
Klimaatklasse (2)	SN/N/ST/T
Geluidsemissieklasse en geluidsemissie via de lucht (db(A) re1pW)	B32
Temperatuurstijgingstijd (aar)	12
IJsbereidingscapaciteit	/
Type apparaat	Ingebouwd

Uitleg:

Ja, aanwezig

(1) Op basis van de resultaten van de normenconformiteitstest gedurende 24 uur. Het werkelijke verbruik is afhankelijk van het gebruik en de locatie van het apparaat. (2) Klimaatklasse SN: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen +10°C en +32°C

Klimaatklasse N: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen +16°C en +32°C

Klimaatklasse ST: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen +16°C en +38°C

Klimaatklasse T: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen +16 °C en +43 °C.

Aanvullende technische gegevens

Spanning/frequentie	220-240 V ~/50 Hz
Ingangsstroom (A)	2
Belangrijkste zekering (A)	16
Koelmiddel	R600a
Afmetingen (HxBxD in mm)	1935x550x550

Wij adviseren onze Haier-klantenservice en het gebruik van originele onderdelen.

Als u een probleem hebt met uw apparaat, controleer dan eerst het hoofdstuk

PROBLEEM OPLOSSEN.

Als u daar geen oplossing kunt vinden, neem dan contact op met

uw plaatselijke dealer; of ons Europese service-callcentrum (zie onderstaande telefoonnummers); of het gedeelte Service & Support op www.haier.com, waar u de serviceclaim kunt activeren en ook veelgestelde vragen kunt vinden.

Om contact op te nemen met onze klantenservice, moet u ervoor zorgen dat u over de volgende gegevens beschikt.

De informatie is te vinden op het typeplaatje.

Model

Serienummer

Controleer ook de garantiekaart die met het product is meegeleverd in geval van garantie.

Europees service-callcentrum
Land*	Telefoonnummer	Kosten
Haier Italy (IT)	199 100 912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 539 3999	14 ct/min - vaste lijn max. 42 ct/min - mobiel
Haier Austria (AT)	0820 001 205	14,53 ct/min - vaste lijn max. 20 ct/min - alle andere
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

*Voor andere landen verwijzen wij u naar www.haier.com. Haier Europe Trading S.r.l Branch UK, Westgate House, Westgate, Ealing London, W5 1YY, Verenigd Koninkrijk

*Duur van de garantie van het koelapparaat: De minimumgarantie is: 2 jaar voor EU-landen, 3 jaar voor Turkije, 1 jaar voor het Verenigd Koninkrijk, 1 jaar voor Rusland, 3 jaar voor Zweden, 2 jaar voor Servië, 5 jaar voor Noorwegen, 1 jaar voor Marokko, 6 maanden voor Algerije, Tunesië geen wettelijke garantie vereist.

*De beschikbaarheidsperiode van reserveonderdelen voor reparatie van het apparaat: Thermostaten, temperatuursensoren, printplaten en lichtbronnen zijn gedurende minimaal zeven jaar na het op de markt brengen van de laatste eenheid van het model beschikbaar.

Deurgrepen, deurscharnieren, bakken en manden zijn minimaal zeven jaar en deurpakkingen minimaal 10 jaar na het in de handel brengen van de laatste eenheid van het model verkrijgbaar.

*Raadpleeg voor meer informatie over het product https://eprel.ec.europe.eu/ of scan de QR-code op het energielabel dat met het apparaat wordt meegeleverd.

Selecteren van de functie My Zone
