Produkttyp	Einbaukühl-Gefrierkombination
Marke	Haier
Modell	HBW7519DT
Gesamtvolumen	300 L
Kühlraumvolumen	214 L
Gefrierraumvolumen	86 L
Abmessungen (H x B x T)	1935 x 550 x 550 mm
Stromversorgung	220-240 V ~ 50 Hz, 2 A
Energieeffizienzklasse	C
Jährlicher Energieverbrauch	156 kWh/Jahr
Gefriervermögen	8 kg/24 h
Klimaklasse	SN/N/ST/T (10 °C bis 43 °C)
Kältemittel	R600a (Isobutan, entflammbar)
Bedienfeld	Berührungsempfindlich mit Digitaldisplay
Hauptfunktionen	Super Cool, Super Freeze, ECO, Holiday, Wi-Fi, My Zone (Fruit&Veg, QuickCool, 0°C Fresh), Humidity Zone, Multi-Air-Flow
Beleuchtung	LED (12 V max. 10 W Kühlraum, 2 W Gefrierraum)
Abtauung	Automatisch (No Frost)
Pflege und Reinigung	Innen- und Außenreinigung mit weichem Schwamm und neutralem Reinigungsmittel; keine Scheuermittel oder Lösungsmittel verwenden; automatisches Abtauen; LED-Austausch durch Fachpersonal
Sicherheit	Brandrisiko (entflammbares Kältemittel), Panelverriegelung, Tür-offen-Alarm, Kindersicherheit (Mindestalter 8 Jahre für Nutzung)
Ersatzteile und Reparierbarkeit	Ersatzteile 7 Jahre lang verfügbar (Thermostate, Sensoren, Leiterplatten, Lichtquellen); Griffe, Scharniere, Behälter und Körbe 7 Jahre; Türdichtungen 10 Jahre

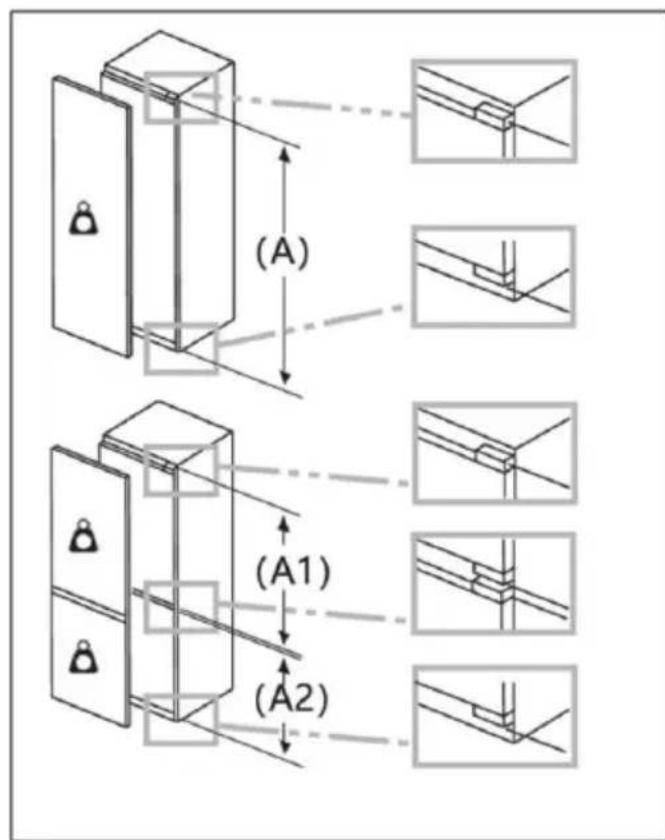

Allgemeine Informationen	Maximalgewicht der Gerätefronten: 22 kg (1500-1750 mm); empfohlener Abstand: mindestens 10 mm hinten; Wartezeit vor Inbetriebnahme: 2 h

Häufig gestellte Fragen - HBW7519DT HAIER

Wie stelle ich die Temperatur des Kühlschranks ein?

Entsperren Sie das Display, indem Sie die Taste K10 (3S Unlock) 3 Sekunden lang gedrückt halten. Drücken Sie die Taste K4, um den Kühlschrank auszuwählen (Leuchte E an). Verwenden Sie K5 (-) oder K6 (+), um die Temperatur von 1 °C bis 9 °C einzustellen. Nach 5 Sekunden ohne Aktion wird die Temperatur automatisch gespeichert.

Wie aktiviere ich die Super-Freeze-Funktion?

Entsperren Sie das Display, drücken Sie dann die Taste K9 (Super Freeze). Die Leuchte P leuchtet auf. Die Funktion gefriert Lebensmittel schnell und stoppt automatisch nach 50 Stunden oder wenn die eingestellte Temperatur erreicht ist. Zum manuellen Deaktivieren drücken Sie erneut K9.

Was tun bei Stromausfall?

Die Lebensmittel bleiben etwa 5 Stunden kalt. Öffnen Sie die Tür so selten wie möglich. Fügen Sie keine Lebensmittel hinzu. Wenn der Ausfall länger als 5 Stunden dauert, bereiten Sie Eiswürfel vor und legen Sie sie oben in den Kühlschrank. Bei Wiederkehr der Stromversorgung überprüfen Sie den Zustand der Lebensmittel.

Wie reinige ich das Innere des Kühlschranks?

Ziehen Sie den Stecker. Verwenden Sie einen weichen Schwamm mit warmem Wasser und einem neutralen Reinigungsmittel. Verwenden Sie keine harte Bürste, Lösungsmittel oder Dampf. Reinigen Sie die Glasablagen mit kaltem Wasser, damit sie nicht zerbrechen. Spülen und trocknen Sie mit einem weichen Tuch.

Was bedeutet die Holiday-Funktion und wie verwende ich sie?

Die Holiday-Funktion ist für kurze Abwesenheiten gedacht. Sie stellt den Kühlschrank auf etwa 17 °C ein, um Energie zu sparen. Leeren Sie den Kühlschrank vor der Aktivierung. Aktivieren Sie sie durch Drücken von K3 (Leuchte D an). Zum Deaktivieren drücken Sie erneut K3.

Wie verbinde ich den Kühlschrank mit dem Wi-Fi?

Laden Sie die App hOn herunter, erstellen Sie ein Konto und folgen Sie den Anweisungen zur Kopplung. Drücken Sie am Gerät 3 Sekunden lang K1, um in den Konfigurationsmodus zu gelangen. Das Wi-Fi-Symbol blinkt schnell. Sobald verbunden, bleibt das Symbol konstant.

Warum macht mein Kühlschrank ein fließendes Wassergeräusch?

Dieses Geräusch ist normal und wird durch die Zirkulation des Kältemittels im Kreislauf verursacht. Es ist keine Aktion erforderlich.

Wie verwende ich die My Zone-Schublade?

Die My Zone-Schublade bietet drei Funktionen: Fruit&Veg (für Obst und Gemüse), QuickCool (für Getränke) und 0°C Fresh (für Fleisch und frische Produkte). Wählen Sie die Funktion durch Drücken von K7, bis die entsprechende Leuchte leuchtet. Es kann jeweils nur eine Funktion aktiv sein.

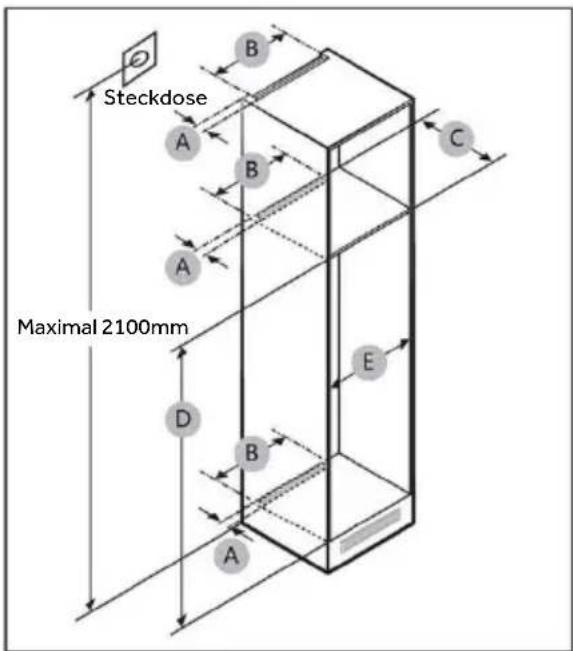

Welche Einbaumaße sind erforderlich?

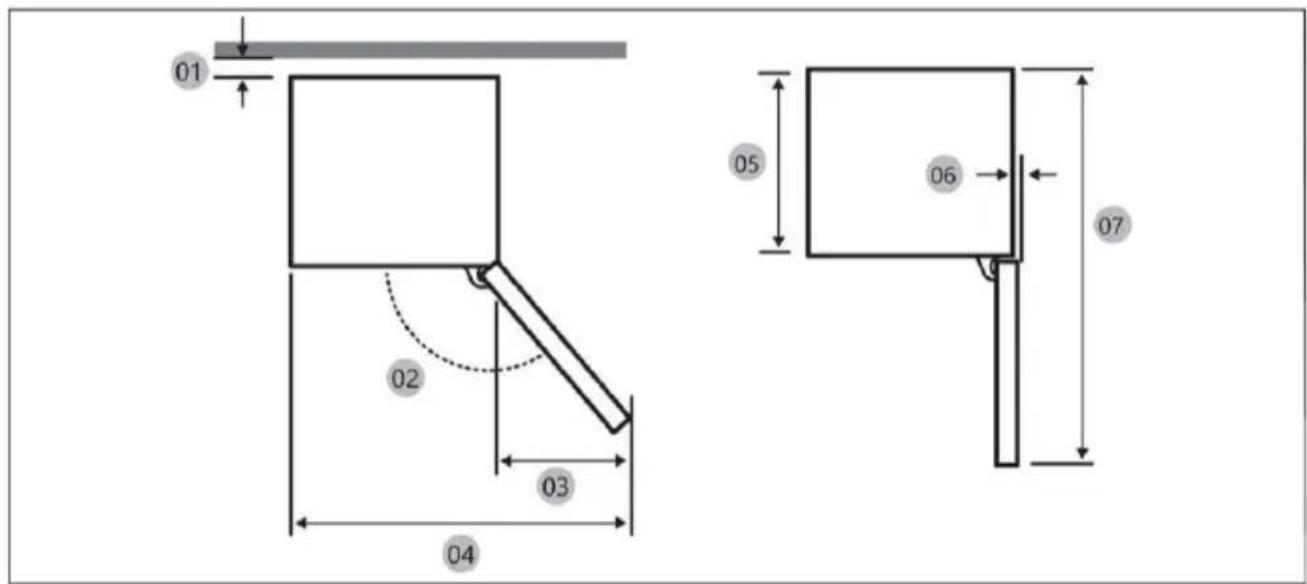

Die Mindesteinbaumaße sind: Höhe 1941 mm, Breite 560 mm, Tiefe 555 mm. Es wird empfohlen, einen Abstand von mindestens 10 mm nach hinten für die Belüftung zu lassen. Weitere Details entnehmen Sie bitte der Installationsanleitung.

Wie entsperre ich das Bedienfeld?

Das Display sperrt sich automatisch nach 30 Sekunden Inaktivität. Zum Entsperren drücken und halten Sie die Taste K10 (3S Unlock) 3 Sekunden lang, bis die Leuchte Q erlischt. Es ertönt ein Signalton.

BEDIENUNGSANLEITUNG HBW7519DT HAIER

WARNUNG: Brandgefahr/brennbares Material

Das Symbol zeigt an, dass Brandgefahr besteht, da brennbare Materialien verwendet werden. Achten Sie darauf, dass kein Feuer entstehen kann, indem brennbares Material sich entzündet.

Parameter auf der Lampe:

Spannung: 12 V; max. 10 W

107 Sicherheitsinformationen

Vor der ersten Inbetriebnahme 108

112 Bestimmungsgemäße Verwendung

Installation 108

113 Produktbeschreibung

Täglicher Gebrauch 109

114 Bedienfeld

Informationen zum Kältemittelgas 111

115 Verwendung

Bedienfeld sperren/entsperren 115

Temperatur für Kühlschrank einstellen 115

Einstellen der Temperatur für den

Gefrierschrank 115

Zusammenschaltungsfunktion 116

ECO-Funktion 117

Holiday-Funktion 117

Super Cool-Funktion 117

Super Freeze-Funktion 118

My Zone-Funktion auswählen 119

120 Ausstattung

122 Energiespartipps

123 Pflege und Reinigung

125 Fehlerbehebung

129 Installation

135 Technische Daten

137 Kundendienst

Vielen Dank für den Kauf eines Haier-Produkts.

Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie dieses Gerät benutzen. Die Anleitung enthält wichtige Informationen, die Ihnen helfen, das Gerät optimal zu nutzen und eine sichere und ordnungsgemäße Installation, Verwendung und Wartung zu gewährleisten.

Bewahren Sie diese Anleitung an einem geeigneten Ort auf, damit Sie jederzeit für die sichere und ordnungsgemäße Verwendung des Geräts darauf zurückgreifen können. Wenn Sie das Gerät verkaufen, weggeben oder bei einem Umzug zurücklassen, vergewissern Sie sich, dass diese Anleitung auch beigelegt wird, damit sich der neue Besitzer bzw. die neue Besitzerin mit dem Gerät und den Sicherheitshinweisen vertraut machen kann.

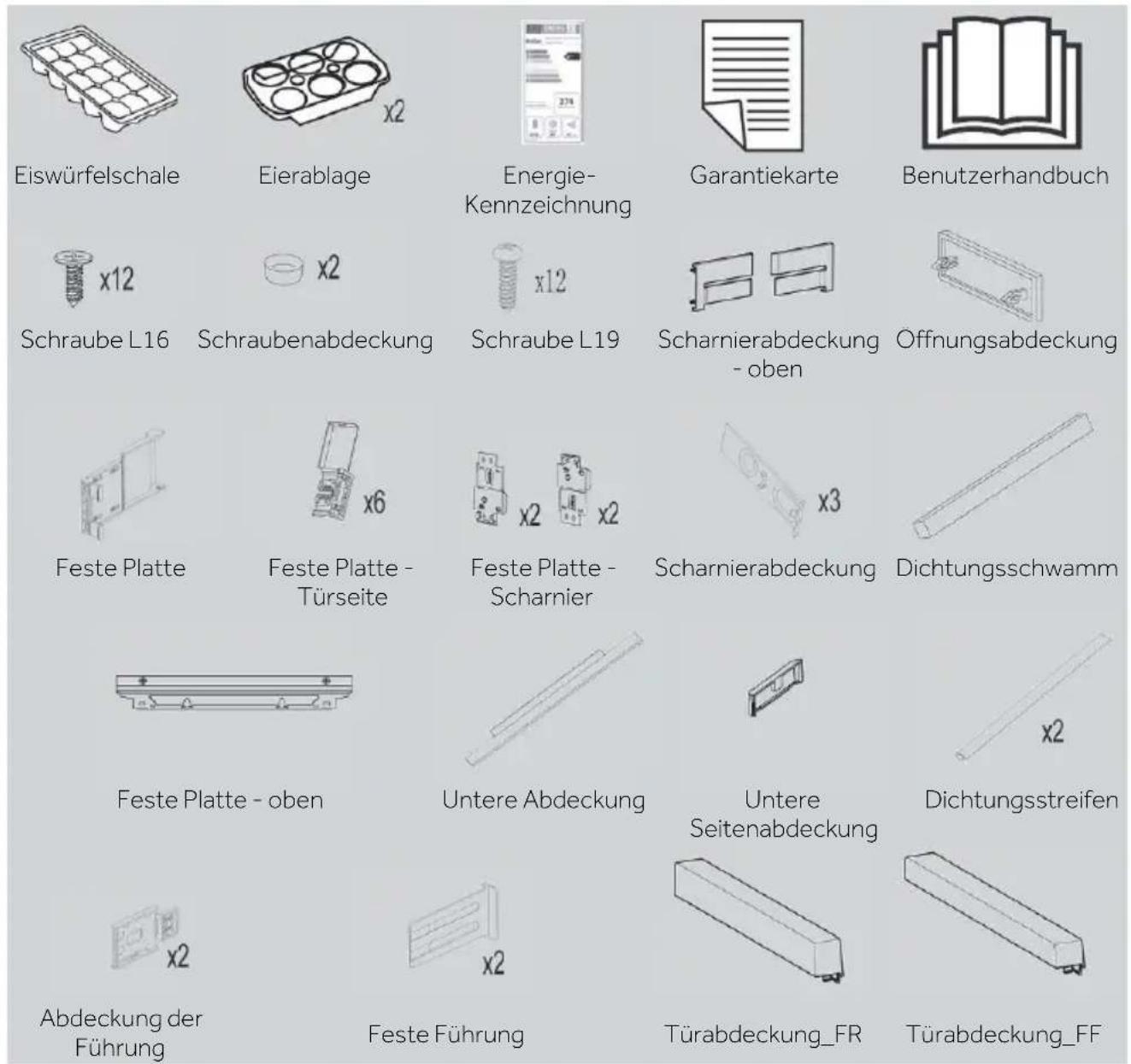

Zubehör

Überprüfen Sie das Zubehör und die Dokumentation gemäß dieser Seite:

WARNUNG - Wichtige Sicherheitsinformationen

HINWEIS - Allgemeine Informationen und Tipps

Umweltinformationen

Entsorgung

Tragen Sie zum Schutz der Umwelt und der menschlichen Gesundheit bei. Entsorgen Sie die Verpackung zum Recyclen in die entsprechenden Behälter. Unterstützen Sie das Recycling von Elektro- und Elektronik-Altgeräten. Entsorgen Sie Geräte, die mit diesem Symbol gekennzeichnet sind, nicht mit dem Hausmüll. Geben Sie das Produkt an Ihre lokale Recyclinganlage zurück oder wenden Sie sich an Ihre Stadtverwaltung.

WARNUNG!

Verletzungs- oder Erstickungsgefahr!

Kältemittel und Gase müssen fachgerecht entsorgt werden. Stellen Sie sicher, dass der Schlauch des Kühlkreislaufs nicht beschädigt ist, bevor er ordnungsgemäß entsorgt wird. Trennen Sie das Gerät von der Stromversorgung. Trennen Sie das Netzkabel und entsorgen Sie es. Entfernen Sie die Fächer und Schubladen sowie die Türöffnung und die Dichtungen, um zu verhindern, dass Kinder und Haustiere im Gerät eingeschlossen werden.

Lesen Sie vor dem ersten Einsatz des Geräts folgende Sicherheitshinweise:

WARNUNG!

VordererstenInbetriebnahme

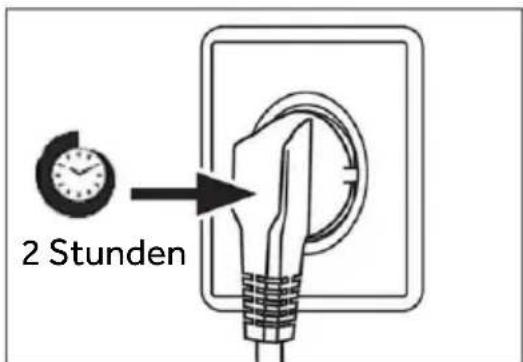

Vergewissern Sie sich, dass keine Transportschäden vorliegen. Warten Sie vor dem Einsatz des Geräts mindestens zwei Stunden, damit der Kühlkreislauf sicher und effektiv arbeitet. Transportieren Sie das Gerät immer mit mindestens zwei Personen, da es schwer ist. Entfernen Sie sämtliches Verpackungsmaterial, bewahren Sie es außerhalb der Reichweite von Kindern auf und entsorgen Sie es umweltfreundlich. Reinigen Sie das Gerät innen und außen mit Wasser und einem milden Reinigungsmittel, bevor Sie Lebensmittel hineinlegen. Warten Sie nach dem Nivellieren und Reinigen mindestens 2-5 Stunden, bevor Sie das Gerät an die Stromversorgung anschließen. Siehe Abschnitt INSTALLATION ▶ Kühlen Sie die Fächer auf hoher Stufe vor, bevor Sie die Lebensmittel einlegen. Die Power-Freeze-Funktion sorgt für eine schnelle Abkühlung des Gefrierfachs. Die Kühlschranktemperatur und die Gefrierschranktemperatur werden automatisch auf 5°C bzw. -18°C eingestellt. Dies sind die empfohlenen Einstellungen. Falls gewünscht, können Sie diese Temperatur manuell ändern. Siehe EINSTELLEN DER TEMPERATURE.

Installation

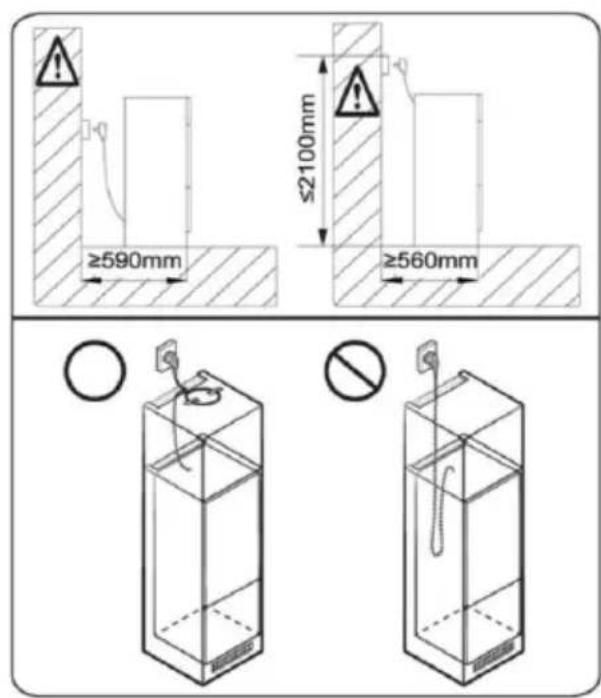

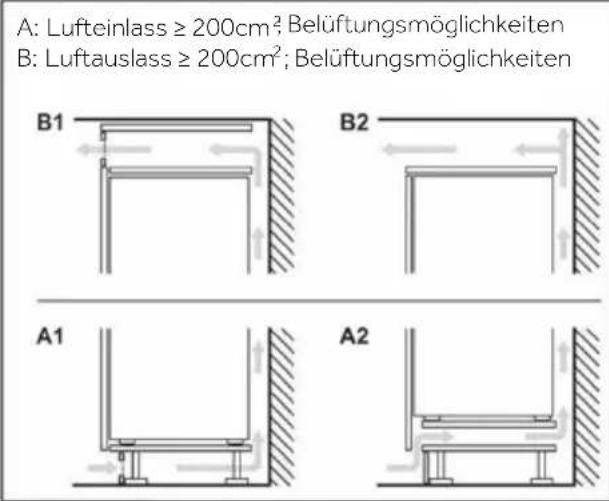

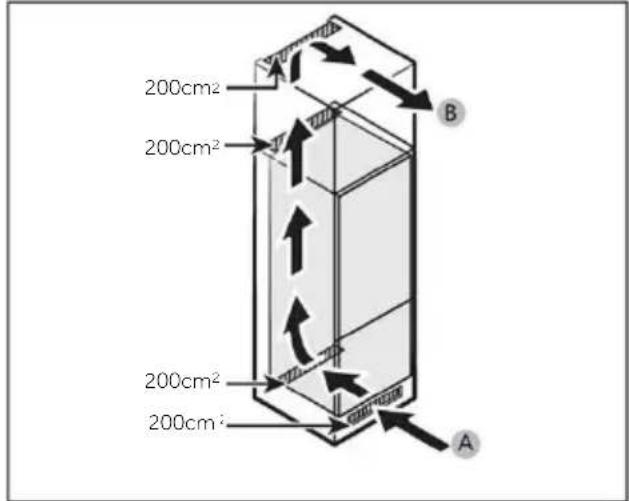

Das Gerät sollte an einem gut belüfteten Ort aufgestellt werden. Idealerweise müssen mindestens 10 cm rund um das Gerät frei bleiben. Stellen Sie das Gerät niemals in einem feuchten Bereich oder an einem Ort auf, wo es mit Wasser nassgespritzt werden könnte. Reinigen Sie Wasserspritzer und Flecken mit einem weichen, sauberen Tuch. - Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf. Installieren und richten Sie das Gerät in einem Bereich ein, der für seine Größe und Verwendung geeignet ist. Halten Sie die Lüftungsschlitze am Gerät oder in der Einbaustruktur frei. - Stellen Sie sicher, dass die elektrischen Informationen auf dem Typenschild der Stromversorgung entsprechen. Ist dies nicht der Fall, wenden Sie sich an einen Elektriker. Das Gerät wird über eine 220-240 V/50 Hz Stromversorgung betrieben. Abnormale Spannungsschwankungen könnten dazu führen, dass sich das Gerät nicht einschaltet, der Temperaturregler oder Kompressor beschädigt wird, oder dass während des Betriebs ein abnormales Geräusch auftritt. In einem solchen Fall ist ein automatischer Regler anzubringen. Verwenden Sie keine Mehrfachsteckadapter und Verlängerungskabel. Positionieren Sie keine Mehrfachsteckdosen oder Verlängerungen hinter dem Gerät. Stellen Sie sicher, dass das Netzkabel nicht durch den Kühlschrank eingeklemmt wird. Treten Sie nicht auf das Netzkabel.

WARNUNG!

Verwenden Sie eine separate, geerdete Steckdose für eine leicht zugängliche Stromversorgung. Das Gerät muss geerdet werden.

Nur für Großbritannien: Das Gerätenetzkabel ist mit einem 3-adrigen Stecker (Erdungsstecker) ausgestattet, der in eine 3-adrige Norm-Buchse (geerdet) passt. Der dritte Stift (Erdung) darf auf keinen Fall gekappt oder entfernt werden. Das Gerät muss so installiert werden, dass der Stecker erreichbar ist.

Den Kühlkreislauf nicht beschädigen.

Täglicher Gebrauch

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben. Kinder im Alter von 3 bis 8 Jahren dürfen Kühlschränke be- und entladen, aber nicht reinigen und installieren. Kinder unter 3 Jahren vom Gerät fernhalten, es sei denn, sie werden ständig beaufsichtigt. Kinder dürfen nicht mit dem Gerät spielen. Wenn Kühlgas oder ein anderes brennbares Gas in der Höhe des Geräts austritt, drehen Sie das Ventil des austretenden Gases ab. Öffnen Sie die Türen und Fenster, und ziehen Sie nicht den Netzstecker des Kühlschranks oder eines anderen Haushaltsgeräts. Beachten Sie, dass das Gerät für den Betrieb bei einer bestimmten Umgebungstemperatur zwischen 10 und 43 °C eingesetzt ist. Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn es über einen längeren Zeitraum bei einer Temperatur oberhalb oder unterhalb des angegebenen Bereichs betrieben wird. Stellen Sie keine instabilen Gegenstände (schwere Gegenstände, mit Wasser gefüllte Behälter) auf den Kühlschrank, um Verletzungen durch Herunterfallen oder elektrische Schläge durch Kontakt mit Wasser zu vermeiden. Ziehen Sie nicht an den Türfächern. Die Tür kann schief verzogen werden, das Flaschenregal kann herausgezogen werden, oder das Gerät kann umkippen. Schließen und öffnen Sie die Türen nur mit den Griffen. Der Spalt zwischen den Türen sowie zwischen den Türen und dem Schrank ist sehr schmal. Stecken Sie nicht ihre Hände in diese Bereiche, um zu vermeiden, dass Sie ihre Finger eingeklemmt werden. Öffnen oder schließen Sie die Kühlschranktüren nur dann, wenn keine Kinder im Bewegungsbereich der Tür stehen.

WARNUNG!

▶ Verwenden Sie keine brennbaren, explosionsfähigen oder korrosiven Substanzen im Gerät oder in dessen Nähe. Lagern Sie keine Arzneimittel, Bakterien oder Chemikalien im Gerät. Dieses Gerät ist ein Haushaltsgerät. Es wird davon abgeraten, Materialien zu lagern, die extreme Temperaturen erfordern. Lagern Sie niemals Flüssigkeiten in Flaschen oder Dosen (außer hochprozentige Spirituosen), insbesondere kohlensäurehaltige Getränke, im Gefrierschrank, da diese beim Einfrieren platzen können. ▶ Überprüfen Sie den Zustand der Lebensmittel, wenn die Temperatur im Gefrierschrank angestiegen ist. - Stellen Sie keine unnötig niedrigen Temperaturen im Kühlfach ein. Bei hohen Einstellungen kann es zu Minustemperaturen kommen. Achtung: Flaschen können platzen. ▶ Berühren Sie Gefriergut nicht mit nassen Händen (Handschuhe/Tragen). Verzehren Sie insbesondere Eis am Stiel nicht sofort nach der Entnahme aus dem Gefrierfach. Es besteht die Gefahr des Erfrierens oder der Bildung von Frostblasen an Mund und Zunge. ERSTE HILFE: Sofort unter fließend kaltes Wasser halten. Nicht mit Gewalt abziehen! Berühren Sie nicht die Innenfläche des Gefrierfachs, wenn es in Betrieb ist, insbesondere nicht mit nassen Händen, da die Gefahr besteht, dass Ihre Haut an der Oberfläche festfriert. Ziehen Sie den Gerätestecker aus der Steckdose, falls die Stromversorgung unterbrochen wird oder bevor Sie das Gerät reinigen. Warten Sie vor dem Neustart mindestens 7 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann. ▶ Verwenden Sie im Inneren des Haushaltsgeräts keine elektrischen Geräte, es sei denn, sie werden vom Hersteller empfohlen. Wartung / Reinigung ▶ Kinder MÜSSEN beaufsichtigt werden, wenn sie das Gerät reinigen und warten. Trennen Sie das Gerät von der Stromversorgung, bevor Sie eine routinemäßige Wartung durchführen. Warten Sie vor dem Neustart mindestens 5 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann.

Fassen Sie beim Herausziehen des Gerätesteckers aus der Steckdose den Stecker und nicht das Kabel an. Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säuren oder Alkalilösungen. Reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühlgeräte, um Beschädigungen zu vermeiden. ▶ Kratzen Sie Eis nicht mit scharfkantigen Gegenständen ab. Verwenden Sie keine Sprays, elektrischen Heizgeräte, Haartrockner zum Abtauen oder Dampfreiniger im Gerät, um Beschädigungen der Kunststoffe zu vermeiden. ▶ Verwenden Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauvorgang zu beschleunigen, es sei denn, dies wird vom Hersteller empfohlen. - Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden. Versuchen Sie nicht, das Gerät selbst zu reparieren, zu zerlegen oder zu verändern. Bei Reparaturen wenden Sie sich bitte an unseren Kundenservice. Entfernen Sie den Staub auf der Geräterückseite mindestens einmal im Jahr, um Brandgefahr und einen erhöhten Energieverbrauch zu vermeiden. Das Gerät darf während der Reinigung nicht besprüht oder mit Wasser beschüttet werden. Das Gerät darf nicht mit Wasser besprüht oder mit Dampf gereinigt werden. Reinigen Sie die kalten Einlegeböden aus Glas nicht mit weißem Wasser. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt.

Informationen zum Kältemittelgas

WARNUNG!

Das Gerät enthält das entzündliche Kältemittel ISOBUTAN (R600a). Stellen Sie sicher, dass der Kühlkreislauf während des Transports oder der Installation nicht beschädigt wird. Auslaufendes Kältemittel kann Augenverletzungen verursachen oder sich entzünden. Falls Schäden aufgetreten sind, halten Sie sich von offenen Brandquellen fern, lüften Sie den Raum gründlich, stecken Sie die Netzkabel des Geräts oder eines anderen Geräts nicht ein oder aus. Informieren Sie den Kundenservice.

Falls die Augen mit dem Kältemittel in Kontakt kommen, spülen Sie sie sofort unter fließendem Wasser aus und verständigen Sie den Augenarzt.

Bestimmungsgemäße Verwendung

Dieses Gerät ist zum Kühlen und Gefrieren von Lebensmitteln bestimmt. Es ist ausschließlich für den Einsatz in Haushalten und ähnlichen Bereichen konzipiert, wie z. B. in Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen, auf Bauernhöfen und in Hotels, Motels und anderen wohnähnlichen Umgebungen sowie in Bed-and-Breakfasts und für Catering. Das Gerät ist nicht für die kommerzielle oder industrielle Nutzung bestimmt. Änderungen oder Anpassungen am Gerät sind nicht erlaubt. Eine unsachgemäße Verwendung kann zu Gefahren und zum Verlust von Garantieansprüchen führen.

Normen und Richtlinien CE

Dieses Produkt erfüllt die Anforderungen aller geltenden EG-Richtlinien mit den entsprechenden harmonisierten Normen, die eine CE-Kennzeichnung vorsehen.

HINWEIS

Aufgrund von technischen Änderungen und entsprechenden Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen.

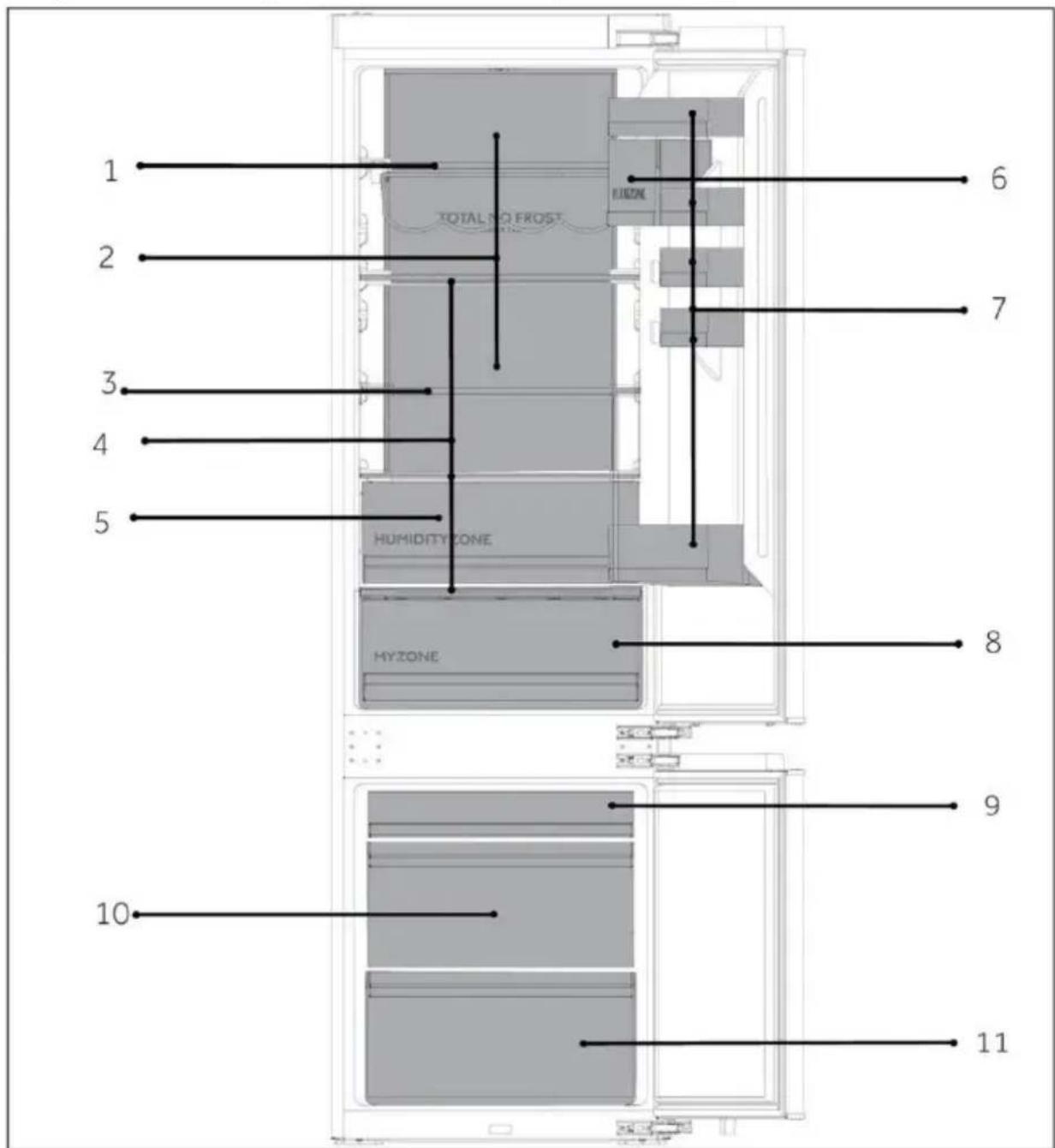

A: Kühlkammer

1 Flaschenregal 2 Kanal für gekühlte Luft 3 Klappbare Einlegeböden 4 Normale Einlegeböden 5 Humidity Zone-Schublade 6 Verschlossener Behälter 7 Flaschenhalter 8 MyZone-Schublade

B: Gefrierschrank 9 Obere Gefrierschublade 10 Mittlere Gefrierschublade 11 Untere Gefrierschublade

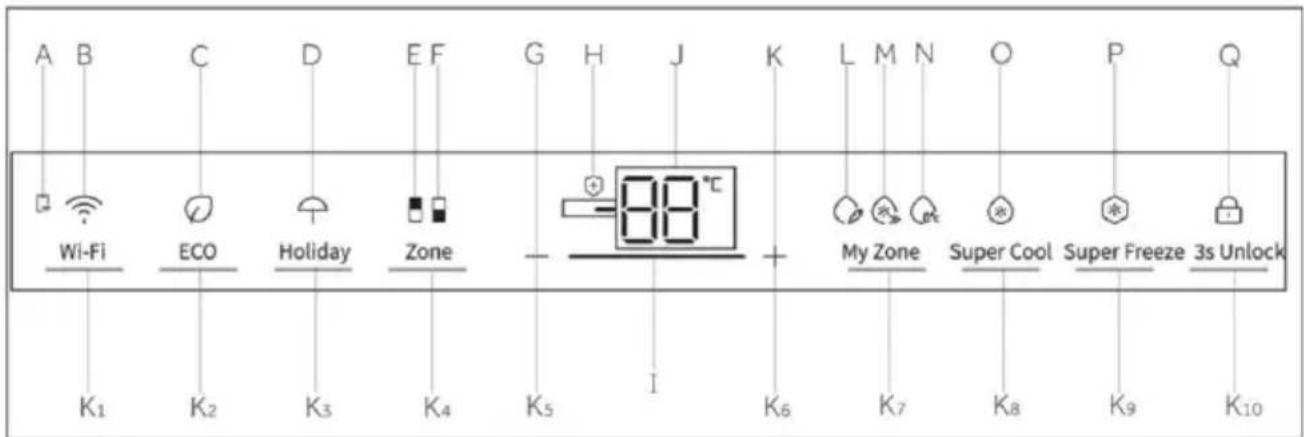

Bedienfeld

Anzeigen:

A Mobile APR-Verbindung B Wi-Fi-Funktion C ECO-Funktion D Holiday-Funktion E Kühlschrankanzeige F Gefrierschrankanzeige G Temperatureinstellung H Bakterientötende Funktion I Grad-Anzeige J Temperaturanzeige K Temperatureinstellung + L Fruit&Veg-Funktion M QuickCool-Funktion N 0°C Fresh-Function O Super Cool-Funktion P Super Freeze-Funktion Q Sperren und Entsperren

Tasten:

K1 Taste für Wi-Fi-Einstellungen K2 Taste ECO-Funktion K3 Taste Holiday-Funktion K4 Taste zur Zonenauswahl K5 Taste Temperatureinstellung K6 Taste Temperatureinstellung „+“ K7 Taste My Zone-Funktion auswählen K8 Taste Super Cool auswählen K9 Taste Super Freeze auswählen K10 Taste zum Sperren und Entsperren

Sensortasten

Die Tasten auf dem Bedienfeld sind Sensortasten, die schon bei leichter Berührung mit dem Finger ansprechen.

Gerät ein-/ausschalten

Das Gerät ist sofort in Betrieb, wenn es an die Stromversorgung angeschlossen wird.

Wenn der Kühlschrank zum ersten Mal eingeschaltet wird, leuchtet die Anzeige „J" (Temperaturanzeige). Die Kühl- und Gefriertemperatur werden automatisch auf 5°C bzw. -18 ° C eingestellt. Die Anzeige „M" (QuickCool-Anzeige) leuchtet.

My Zone wird automatisch auf die QuickCool-Funktion eingestellt.

Möglicherweise ist die Bedienfeldsperre aktiv.

HINWEIS

Wenn das Gerät, nachdem es von der Hauptstromversorgung getrennt wurde, wieder eingeschaltet wird, kann es bis zu 12 Stunden dauern, bis die richtigen Temperaturen erreicht sind.

Räumen Sie das Gerät vor dem Ausschalten aus. Schalten Sie das Gerät aus, indem Sie den Netzstecker aus der Steckdose ziehen.

Bedienfeld sperren/entsperren

Automatische Sperre: Wenn die Kühlschranktür und die Gefrierschranktür geschlossen sind und innerhalb von 30 Sekunden keine Tastenbetätigung erfolgt, wird der Bildschirm automatisch gelöscht und gesperrt.

Manuelle Sperre: Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „K10" (3S Unlock) und halten Sie sie 3 Sekunden lang gedrückt; der Summer ertönt einmal, die Anzeige „Q" (Bedienfeldsperre) leuchtet auf und das Display ist gesperrt.

Entsperren: Wenn der Bildschirm gesperrt ist, drücken Sie die Taste „K10" (3S Unlock) und halten Sie sie 3 Sekunden lang gedrückt; der Summer ertönt einmal, die Anzeige „Q" (Bedienfeldsperre) erlischt und der Bildschirm wird entsperrt.

Temperatur einstellen

Die Temperatur im Inneren wird durch folgende Faktoren beeinflusst: Umgebungstemperatur, Häufigkeit der Türöffnung, Menge der gelagerten Lebensmittel, Installation des Geräts.

Einstellen der Temperatur für den Kühlschrank

Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „K4" (Zonenauswahl). Der Summer ertönt einmal, die Anzeige „E" (Kühlschrankanzeige) leuchtet, und dann wird der Temperatureinstellungsmodus des Kühlschranks aktiviert.

Drücken Sie die Taste „K5" (Temperatureinstellungstaste „-"); der Summer ertönt einmal, die eingestellte Temperatur des Kühlschranks wird um 1 reduziert. Die Temperatur des Kühlschranks wird in der Reihenfolge „9°C->8°C->7°C->6°C->5°C->4°C->3°C->2°C->1°C" angezeigt.

Drücken Sie die Taste „K6" (Temperatureinstellungstaste „+"); der Summer ertönt einmal, die eingestellte Temperatur des Kühlschranks wird um 1 erhöht. Die Temperatur des Kühlschranks wird in der Reihenfolge „1°C->2°C->3°C->4°C->5°C->6°C->7°C->8°C->9°C" angezeigt.

HINWEIS

Wenn nach dem Einstellen der Temperatur innerhalb von 5 Sekunden kein Betätigungsvorgang erfolgt, ermittelt und speichert das System automatisch die eingestellte Temperatur.

Einstellen der Temperatur für den Gefrierschrank

Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „K4" (Zonenauswahl). Der Summer ertönt einmal, die Anzeige „F" (Gefrierschrankanzeige) leuchtet, und dann wird der Temperatureinstellungsmodus des Gefrierschranks aktiviert.

Drücken Sie die Taste „K5" (Temperatureinstellungstaste „-“); der Summer ertönt einmal, die eingestellte Temperatur des Gefrierschranks wird um 1 reduziert. Die Temperatur des Gefrierschranks wird in der Reihenfolge „-14°C->-15°C->-16°C->-17°C->-18°C->-19°C->-20°C->-21°C->-22°C->-23°C->-24°C" angezeigt.

Drücken Sie die Taste „K6" (Temperatureinstellungstaste „+“); der Summer ertönt einmal, die eingestellte Temperatur des Gefrierschranks wird um 1 erhöht. Die Temperatur des Gefrierschranks wird in der Reihenfolge „-24°C->-23°C->-22°C->-21°C->-20°C->-19°C->-18°C->-17°C->-16°C->-15°C->-14°C" angezeigt.

HINWEIS

Wenn nach dem Einstellen der Temperatur innerhalb von 5 Sekunden kein Betätigungsvorgang erfolgt, ermittelt und speichert das System automatisch die eingestellte Temperatur.

Schritt 1 Laden Sie die hOn-App aus den Stores herunter.

GETTING Google Play

Schritt 2 Erstellen Sie Ihr Konto in der hOn-App oder melden Sie sich an, wenn Sie bereits ein Konto haben.

Schritt 3 Folgen Sie den Kopplungsanweisungen in der hOn-App.

Wi-Fi-Funktion

1. Folgen Sie den Anweisungen in der App, um die Wi-Fi-Funktion zu konfigurieren.
2. Sobald das Wi-Fi konfiguriert und die Verbindung hergestellt ist, leuchtet das Wi-Fi-Symbol „B" permanent.
3. Wenn die Wi-Fi-Funktion bereits konfiguriert wurde, wird die Verbindung automatisch entsprechend der Konfigurationsinformationen wiederhergestellt, sobald die Wi-Fi-Funktion aktiviert wird.
4. Um das Wi-Fi auszuschalten, drücken Sie die Wi-Fi-Taste „K1" und das Wi-Fi-Symbol „B" wird ausgeschaltet.
5. Um die Wi-Fi-Funktion einzuschalten und die Konfiguration zu starten, drücken Sie die Wi-Fi-Taste „K1" und das Wi-Fi-Symbol „B" beginnt langsam zu blinken. Wenn Sie die Wi-Fi-Funktion konfigurieren möchten, drücken Sie 3 Sekunden lang die Taste „K1". Das Wi-Fi-Symbol blinkt schnell und der Konfigurationsmodus wird aktiviert. Wenn Sie die Wi-Fi-Funktion ausschalten möchten, drücken Sie einmal die Taste „K1". Die oben genannten Schritte werden wiederholt.
6. Wenn das Gerät konfiguriert und die Wi-Fi-Funktion ausgeschaltet wurde, besteht der Kühlschrank nicht in den Konfigurationsmodus über, nachdem er wieder an die Stromversorgung angeschlossen wird.

ECO-Funktion

1. Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „K2" (ECO-Funktionstaste), der Summer ertönt einmal, die Anzeige „C" (ECO-Funktion) leuchtet auf, und die ECO-Funktion wird eingeschaltet.
2. Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „K2" (ECO-Funktionstaste), der Summer ertönt einmal, die Anzeige „C" (ECO-Funktion) erlischt, und die ECO-Funktion wird ausgeschaltet.

Holiday-Funktion

1. Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „K3" (Taste Holiday-Funktion), der Summer ertönt einmal, die Anzeige „D" (Holiday-Funktion) leuchtet auf, und die Holiday-Funktion wird eingeschaltet.
2. Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „K3" (Taste Holiday-Funktion), der Summer ertönt einmal, die Anzeige „D" (Holiday-Funktion) erlischt, und die Holiday-Funktion wird ausgeschaltet.

HINWEIS

1. Die Holiday-Funktion wird hauptsächlich für kurzfristige Reisen und andere Lebenssituationen verwendet. Der Kühlraum muss bei Verwendung der Holiday-Funktion geleert werden.
2. In der Holiday-Funktion ist die Temperatur im Kühlraum höher (ca. 17 °C). Bitte achten Sie darauf, die Lebensmittel aus dem Kühlraum zu entfernen, damit sie nicht verderben.
3. In der Holiday-Funktion wird die Einstellung der Symbole „Fruit&Veg, QuickCool, 0 °C Fresh" in My Zone ausgeschaltet und die Temperatur von My Zone kann nicht eingestellt werden. Nach Beendigung der Holiday-Funktion werden das Kühlfach und My Zone in der vorherigen Einstellung angezeigt.

Super Cool-Funktion

1. Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „K8" (Super Cool-Auswahlschalter), der Summer ertönt einmal, die Anzeige „O" (Super Cool-Funktion) leuchtet auf und die Super Cool-Funktion wird eingeschaltet.
2. Wenn die Anzeige „O" (Super Cool-Funktion) aufleuchtet, drücken Sie die Taste „K8" (Super Cool-Ausschalter), der Summer ertönt einmal, die Anzeige „O" (Super Cool-Funktion) erlischt und die Super Cool-Funktion wird ausgeschaltet.
3. Nach dem Einsatz der Super Cool-Funktion schaltet der Kühlschrank die Funktion automatisch aus, wenn die gewählte Temperatur erreicht ist. Wenn Sie die Funktion manuell verlassen möchten, können Sie die Taste „K8" (Super Cool-Ausschalter) drücken, um sie auszuschalten.

HINWEIS

1. Im Super Cool-Status kann die Kühlschranktemperatur nicht eingestellt werden. Wenn entweder die Taste „K5" (Temperatureinstellungstaste „-“) oder die Taste „K6" (Temperatureinstellungstaste „+“) gedrückt wird, um die Temperatur des Kühlschranks einzustellen, blinkt die Anzeige „O" (Super Cool-Anzeige) und es ertönt ein Signalton, der darauf hinweist, dass dieser Vorgang nicht durchgeführt werden kann.
2. Im Status der Super Cool-Funktion kann die Auto-Set-Funktion aufgrund der unterschiedlichen Steuerungsmodi nicht gleichzeitig eingeschaltet werden. Wenn Sie eine Funktion wählen, die mit einer anderen Funktion in Konflikt steht, wird die ursprüngliche Funktion automatisch beendet.
3. Diese Funktion wird nach 4 Stunden automatisch deaktiviert.

Super Freeze-Funktion

1. Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „K9" (Super Freeze-Ausschalter), der Summer ertönt einmal, die Anzeige „P" (Super Freeze-Funktion) leuchtet auf, und die Super Freeze-Funktion wird eingeschaltet.
2. Wenn die Anzeige „P" (Super Freeze-Funktion) aufleuchtet, drücken Sie die Taste „K9" (Super Freeze-Ausschalter), der Summer ertönt einmal, die Anzeige „P" (Super Freeze-Funktion) erlischt, und die Super Freeze-Funktion wird ausgeschaltet.
3. Nach dem Einsatz der Super Freeze-Funktion schaltet der Kühlschrank die Funktion automatisch ab, wenn die ausgewählte Temperatur erreicht ist. Wenn Sie die Funktion manuell verlassen möchten, können Sie die Taste „K9" (Super Freeze-Ausschalter) drücken, um sie auszuschalten.

Super Freeze

Super Freeze

HINWEIS

1. Im Super Freeze-Status kann die Gefriertemperatur nicht eingestellt werden. Wenn entweder die Taste „K5" (Temperatureinstellungstaste „-“) oder die Taste „K6" (Temperatureinstellungstaste „+“) gedrückt wird, um die Temperatur des Gefrierschranks einzustellen, blinkt die Anzeige „P" (Super Freeze-Anzeige) und es ertönt ein Signalton, der darauf hinweist, dass dieser Vorgang nicht durchgeführt werden kann.
2. Die Super Freeze-Funktion ist so konzipiert, dass der Nährwert der gefrorenen Lebensmittel erhalten bleibt und die Lebensmittel in kürzester Zeit eingefroren werden. Wenn große Mengen an Tiefkühlkost auf einmal eingefroren werden sollen, sollte die Super Freeze-Funktion 24 Stunden im Voraus eingestellt werden, damit der Gefrierschrank eine relativ niedrige Temperatur hat und die Lebensmittel eingelegt werden können. In diesem Fall wird die Gefriergeschwindigkeit des Gefrierschranks beschleunigt, die Lebensmittel können schnell eingefroren werden, der Nährwert von Lebensmitteln bleibt erhalten, und die Lagerung wird optimiert.
3. Die Super Freeze-Funktion schaltet sich nach 50 Stunden automatisch ab. Das Gerät wird dann mit der zuvor eingestellten Temperatur betrieben.

My Zone-Funktion auswählen

Wenn der Bildschirm entsperrt ist, drücken Sie die Taste „K7" (Taste My Zone-Funktion auswählen), der Summer ertönt einmal, die Anzeige „L" (Fruit&Veg-Funktion) leuchtet auf und die Fruit&Veg-Funktion wird eingeschaltet. Wenn die Taste „K7" erneut gedrückt wird, um die My Zone-Funktion auszuwählen, ertönt der Summer erneut und die Anzeige „M" (Quick Cool-Funktion) leuchtet auf, woraufhin die QuickCool-Funktion eingeschaltet wird. Die Optionen der My Zone-Funktion sind „Fruit&Veg", „QuickCool" und „0°C Fresh".

HINWEIS

1. Wenn der Kühlschrank zum ersten Mal eingeschaltet wird und die Anzeige „L" leuchtet, wird My Zone automatisch auf die QuickCool-Funktion eingestellt. Eine der drei My Zone-Anzeigen muss leuchten. Wenn Sie die My Zone-Funktion erneut auswählen, kann die zuvor leuchtende My Zone-Anzeige nicht ausgewählt werden. Es kann nur eine der drei Funktionen konfiguriert werden. Die drei Funktionen schließen sich gegenseitig aus.
2. Der Einstellwert für die Lagerungstemperatur in My Zone kann nicht höher sein als der Einstellwert für die Kühltemperatur.
3. Um die Temperatur im Kühlfach zu senken, verwenden Sie die 0°C Fresh-Funktion. Um sie zu erhöhen, verwenden Sie die Funktion Fruit&Veg.

My Zone-Schublade

Der Kühlschrank ist mit einer My Zone-Schublade ausgestattet. Je nach den Anforderungen an die Lagerung von Lebensmitteln kann die am besten geeignete Temperatur gewählt werden, um den optimalen Nährwert der Lebensmittel zu erhalten. Die folgenden Modi sind verfügbar.

Fruit&Veg-Funktion

Diese Funktion ist geeignet, um Obst und Gemüse wie Äpfel und Karotten usw. zu lagern.

QuickCool-Funktion

Diese Funktion eignet sich zur Aufbewahrung von Getränken wie Cola und Bier usw.

HINWEIS: Fruit&Veg

Kälteempfindliche Früchte wie Ananas, Avocados, Bananen, Grapefruits und Gemüse wie Kartoffeln, Auberginen, Bohnen, Gurken, Zucchini und Tomaten sowie Käse sollen nicht in der My Zone-Schublade gelagert werden.

0°C Fresh-Funktion

Mit dieser Funktion wird die Temperatur in der My Zone-Schublade auf 0°C gesetzt. Geeignet für die Lagerung von frischen Lebensmitteln wie Fleisch oder Instantprodukten. Die meisten Lebensmittel bleiben bei 0°C frisch, aber nicht gefroren.

HINWEIS: 0°C Fresh

1. Aufgrund des unterschiedlichen Wassergehalts von Fleisch wird Fleisch mit mehr Feuchtigkeit bei Temperaturen unter 0°C eingefroren. Daher sollte „frisch geschnittenes“ Fleisch in der My Zone-Schublade bei einer Temperatur von mindestens 0°C gelagert werden.
2. Wenn Sie "0°C Fresh" ausgewählt haben, stellen Sie die Temperatur des Kühlfachs auf die untere Stufe (unter 5°C) ein, um Ihre Lebensmittel in der optimalen Lagerungsumgebung aufzubewahren.

Humidity Zone-Schublade

In diesem Fach ist der Feuchtigkeitsgehalt höher als im Kühlfach. Er wird automatisch durch das System gesteuert und eignet sich zur Lagerung von Obst, Gemüse, Salaten usw.

HINWEIS

1. Entfernen Sie nicht die Kunststoffabdeckung in den beiden Zonen.
2. Sie halten die Feuchtigkeit aufrecht.
3. Kälteempfindliche Früchte wie Ananas, Avocado, Bananen und Grapefruits sollen nicht in diesen beiden Fächern gelagert werden.

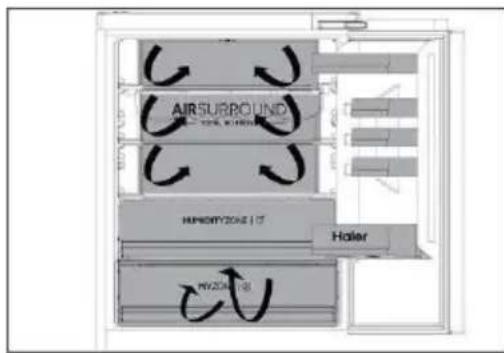

Mehrfach-Luftstrom

1. Der Kühlschrank ist mit einem Mehrfach-Luftstrom-System ausgestattet, bei dem auf jeder Einlegebodenebene kühle Luftströme zirkulieren. Dadurch wird eine gleichmäßige Temperatur aufrechterhalten, um sicherzustellen, dass Ihre Lebensmittel länger frisch bleiben.

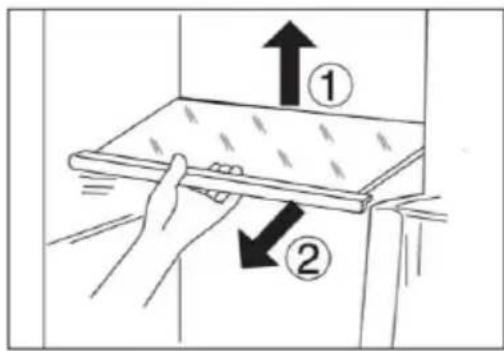

Verstellbare Einlegeböden

1. Die Höhe der Einlegeböden kann an ihren Lagerbedarf angepasst werden.
2. Um einen Einlegeboden zu versetzen, heben Sie ihn an der Hinterkante an ① und ziehen Sie ihn heraus ②.
3. Um ihn wieder einzubauen, setzen Sie ihn auf die Träger an beiden Seiten und schieben Sie ihn ganz nach hinten, bis die Rückseite des Einlegebodens in den Schlitzen an den Seiten steckt.

HINWEIS

Prüfen Sie, ob alle Seiten des Einlegebodens waagerecht sind.

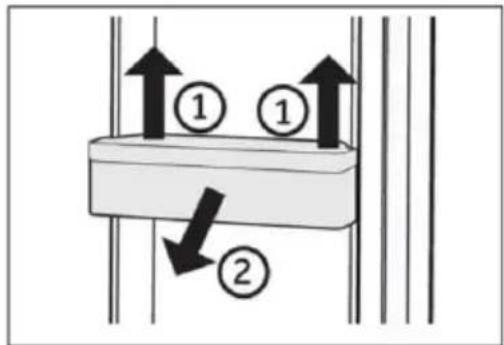

Abnehmbare Turablagen/Flaschenhalter

1. Die Turablagen können zur Reinigung herausgenommen werden:
2. Halten Sie dazu die Ablage mit beiden Händen fest, heben Sie sie nach oben ① und ziehen Sie sie heraus ②.
3. Um die Ablage wieder einzusetzen, werden die oben genannten Schritte in umgekehrter Reihenfolge durchgeführt.

HINWEIS

Wenn das Gerät eingeschaltet wird, kann es bis zu 12 Stunden dauern, bis die richtigen Temperaturen erreicht sind.

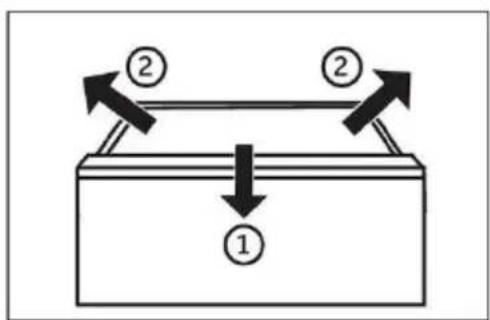

Herausnehmbare Schublade

Um die Schublade herauszunehmen, diese bis zum Anschlag herausziehen ①, anheben und herausnehmen ②.

Um die Schublade wieder einzusetzen, werden die oben genannten Schritte in umgekehrter Reihenfolge durchgeführt.

Beleuchtung

Die LED-Innenbeleuchtung leuchtet, wenn die Tür geöffnet wird. Die Leistung der LEDs wird durch keine der anderen Geräteeinstellungen beeinflusst.

Energiespartipps

▷ Stellen Sie sicher, dass das Gerät ordnungsgemäß belüftet ist (siehe INSTALLATION). ▷ Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf. ▷ Vermeiden Sie unnötig niedrige Temperaturen im Gerät. Je niedriger die im Gerät eingestellte Temperatur ist, desto höher ist der Energieverbrauch. ▷ Funktionen wie die Super-Freeze-Funktion verbrauchen mehr Energie. Lassen Sie warme Mahlzeiten erst abkühlen, bevor Sie diese in den Kühlschrank stellen. ▷ Öffnen Sie die Gerätetür so wenig und so kurz wie möglich. Achten Sie darauf, das Gerät nicht zu überladen, um den Luftstrom nicht zu behindern. ▷ Vermeiden Sie Luft in der Lebensmittelverpackung. Halten Sie die Türdichtungen sauber, damit die Tür immer richtig schließt. ▶ Tauen Sie gefrorene Lebensmittel im Vorratsfach des Kühlschranks auf. Die energiesparendste Konfiguration erfordert, dass das Gerät Schubladen, Lebensmittelboxen und Einlegeböden in fabriksauberem Zustand enthält, und die Lebensmittel sollten so weit wie möglich von den Auslässen des Luftkanals eingeräumt werden und diesen nicht blockieren.

WARNUNG!

Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.

Reinigung

Reinigen Sie das Gerät, wenn nur wenige oder keine Lebensmittel gelagert werden. Das Gerät sollte alle vier Wochen gereinigt werden, um eine gute Wartung zu gewährleisten und um schlechte Gerüche von gelagerten Lebensmitteln zu vermeiden.

WARNUNG!

Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder Alkalilösungen. Reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühlgeräte, um Beschädigungen zu vermeiden. Das Gerät darf während der Reinigung nicht besprüht oder mit Wasser beschüttet werden. Das Gerät darf nicht mit Wasser besprüht oder mit Dampf gereinigt werden. Reinigen Sie die kalten Einlegeböden aus Glas nicht mit heißem Wasser. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt. Berühren Sie nicht die Innenfläche des Gefrierfachs, wenn es in Betrieb ist, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren können. ▷ Überprüfen Sie bei einem eventuellen Temperaturanstieg den Zustand des Gefrierguts.

Halten Sie die Türdichtung immer sauber. Reinigen Sie das Innere und das Gehäuse des Geräts mit einem Schwamm, der mit warmem Wasser und einem neutralen Reinigungsmittel angefeuchtet wurde. 1. Säubern Sie den Kühlschrank innen und außen, einschließlich Türdichtungen, Türablage, Einlegeboden aus Glas, Schubladen usw., gründlich mit einem weichen Geschirrtuch oder einem Schwamm, der in warmes Wasser eingetaucht wurde (eventuell mit etwas neutralem Reinigungsmittel im Wasser).

1. Wenn Flüssigkeit verschüttet wurde, nehmen Sie alle verschmutzten Teile heraus, spülen Sie sie unter fließendem Wasser ab, trocknen Sie sie ab und setzen Sie sie wieder in den Kühlschrank ein.
2. Bei verschütteten Milchprodukten (z. B. Sahne, schmelzendes Eis) entfernen Sie die verunreinigten Teile, legen Sie sie für eine Weile in ca. 40°C warmes Wasser, spülen Sie sie dann unter fließendem Wasser ab, trocknen Sie sie ab und setzen Sie sie wieder in den Kühlschrank ein.
3. Falls ein kleines Teil oder Krümel im Inneren des Kühlschranks (zwischen den Ablagen oder Schubladen) festsitzen, lösen Sie die Verunreinigung mit einer weichen Zahnbürste. Wenn Sie die Verunreinigung nicht entfernen konnten, wenden Sie sich bitte an den Haier-Kundendienst. Wischen Sie den Kühlschrank mit einem feuchten Tuch gründlich aus und trocknen Sie ihn mit einem weichen Tuch ab.

Reinigen Sie Geräteteile nicht in einer Geschirrspülmaschine. Warten Sie vor dem Neustart des Geräts mindestens 5 Minuten, da ein früher Neustart den Kompressor beschädigen kann.

Abtauen

Das Abtauen des Kühl- und Gefrierfachs erfolgt automatisch, es ist keine manuelle Tätigkeit erforderlich.

Austausch der LED-Leuchten

WARNUNG!

Wechseln Sie die LED nicht selbst. Sie darf nur vom Hersteller oder von einem autorisierten Service-Mitarbeiter ausgetauscht werden.

Die Leuchte nutzt als Lichtquelle eine LED mit geringem Energieverbrauch und langer Lebensdauer. Bei Anomalien wenden Sie sich bitte an den Kundenservice. Siehe KUNDENSERVICE.

Parameter der Leuchte:

Kühlfach des Kühlschranks: 12 V; max. 10 W

Tiefkühlfach: 12 V; max 2 W

Nichtverwendung für einen längeren Zeitraum

Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen UND die Holiday-Funktion nicht benutzen wollen:

Nehmen Sie die Lebensmittel heraus.

Ziehen Sie das Netzkabel ab.

Reinigen Sie das Gerät wie oben beschrieben.

Lassen Sie die Türen auf, um die Bildung von schlechten Gerüchen zu verhindern.

HINWEIS

Schalten Sie das Gerät nur aus, wenn es unbedingt nötig ist.

Verstellen des Geräts

1. Nehmen Sie alle Lebensmittel heraus und ziehen Sie den Gerätestecker aus der Steckdose.
2. Fixieren Sie die Einlegeböden und andere bewegliche Teile im Kühlschrank und im Gefrierschrank mit Klebeband.
3. Den Kühlschrank um maximal 45° kippen, um eine Beschädigung des Kühlsystems zu vermeiden.

WARNUNG!

Heben Sie das Gerät nicht an seinen Griffen an. Stellen Sie das Gerät niemals waagerecht auf den Boden.

Viele auftretende Probleme können von Ihnen selbst ohne spezifische Fachkenntnisse gelöst werden. Bei Problemen prüfen Sie bitte alle angezeigten Möglichkeiten und befolgen Sie die nachstehenden Anweisungen, bevor Sie einen Kundendienst kontaktieren. Siehe KUNDENSERVICE.

WARNUNG!

Schalten Sie das Gerät vor der Wartung aus und ziehen Sie den Netzstecker aus der Steckdose. Elektrische Geräte sollten nur von qualifizierten Fachelektrikern repariert werden, da unsachgemäße Reparaturen erhebliche Folgeschäden verursachen können. - Eine beschädigte Zuleitung sollte nur vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.

Problem	Mögliche Ursache	Mögliche Behebung
Der Kompressor Funktioniert nicht.	· Der Netzstecker ist nicht an die Steckdose angeschlossen. · Das Gerät befindet sich im Abtauvorgang.	· Den Netzstecker anschließen. · Dies ist normal für eine automatische Abtauung.
Das Gerätläuft Häufig oder zu langle.	· Die Innen- oder Außentemperatur ist zu hoch. · Das Gerät wurde über einen längeren Zeitraum ausgeschaltet. · Eine Gerätetür wurde nicht richtig geschlossen. · Die Tür wurde zu früig oder zu langle geöffnet. · Die Temperatur für den Gefrierfach ist zu niedrig. · Die Türdichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht. · Die erforderliche Luftzirkulation ist nicht gewährleistet.	· In thisem Fall ist es normal, dass das Gerät länger lauft. · Normalerweise dauert es 8 bis 12 Stunden, bis das Gerät vollständig abgekühlt ist. · Die Tür/Schublade schreiben und sicherstellen, dass das Gerät auf einem ebenem Untergrund steht und dass keine Lebensmittel oder Behälter gegen die Türstoßen. · Die Tür/Schublade nicht zu früig öffnen. · Die Temperatur höher einstellen, bis eine zufriedenstellende Kühlschranktemperatur erreicht ist. Es dauert 24 Stunden, bis sich die Kühlschranktemperatur stabilisiert hat. · Die Tür-/Schubladendichtungen reinigen oder vom Kundendienst ersetzen setzen. ·Für eine ausreichende Belüftung sorgen.
Das Innere des Kühlschranks ist schmutzig und/oder übelreichend.	Das Innere des Kühlschranks muss gereinigt werden. Lebensmittel mit starkem Geruch werden im Kühlschrank gelagert.	Das Innere des Kühlschranks reinigen. Die Lebensmittel sorgfältig einpacken.
Das Innere des Geräts ist nicht kalt genug.	Die Temperatur ist zu hoch eingestellt. Es wurden zu warme Lebensmittel eingelagert. Es wurden zu weitere Lebensmittel auf einem hineingelegt. Die Lebensmittel liegen zu dicht beieinander. Eine Tür/Schublade wurde nicht richtig geschlossen. Die Tür/Schublade wurde zu*häufig oder zu lange geöffnet.	Die Temperatur zurücksetzen. Die Lebensmittel immer erst abkühlen setzen, bevor Sie sie hineinlagen. Nur keinere Mengen an Lebensmitteln hineinlagen. Zwischen mehreren Lebensmitteln einen Abstand setzen, damit die Luft zirkulieren kann. Die Tür/Schublade schlieben. Die Tür/Schublade nicht zu*häufig öffnen.
Das Innere des Geräts ist zu kalt.	Die Temperatur ist zu niedrig eingestellt. Die Super Freeze-/Super Cool-Funktion ist aktiviert oder lauft zu langle.	Die Temperatur zurücksetzen. Die Super Freeze-/Super Cool-Funktion ausschalten.
Feuchtigkeitsbildung im Innern des Kühlfachs.	Das Klima ist zu warm und zu feucht. Eine Tür/Schublade wurde nicht richtig geschlossen. Die Tür/Schublade wurde zu*häufig oder zu langle geöffnet. Lebensmittelbehälter oder Flüssigkeiten werden offen gelassen.	Die Temperatur erhöhen. Die Tür/Schublade schreiben. Die Tür/Schublade nicht zu*häufig öffnen. Heiße Speisen auf Raumtemperatur abkühlen setzen und Speisen und Flüssigkeiten abdecken.
Feuchtigkeit}sammelt sich außen am Kühlschrank oder zwischen der Tür oder den Turen und der Schublade.	Das Klima ist zu warm und zu feucht. Die Tür ist nicht richtig geschlossen. Die kalte Luft im Gerät und die warme Außenluft kondensieren.	Das ist bei feuchtem Klima normal und ändert sich, wenn die Feuchtigkeit abnimmt. Prüfen, ob die Tür/Schublade fest geschlossen ist.
Die Display-Leuchten Funktionieren, aber es ist keine Kühlung zu spuren.	• Der Demo-Modus ist aktiviert.	• Den Status überprüfen. Wenn der Demo-Modus aktiviert ist, den Modus beenden. Beenden: Die „ECO“-Taste gedrück halten und 5 Mal innerhalb von 5 Sekunden auf die Super-Freeze-Taste klichen.
Starke Eisbildung und Frost im Gefrierfach.	• Die Lebensmittel sind nicht angemessen verpackt. • Eine Tür/Schublade wurde nicht richtig geschlossen. • Die Tür/Schublade wurde zu früig oder zu lange geöffnet. • Die Tür-/Schubladendichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht. • Etwas im Inneren verhindert, dass die Tür/Schublade richtig schließt.	• Die Lebensmittel immer gut verpacken. • Die Tür/Schublade schließen. • Die Tür/Schublade nicht zu früig öffnen. • Die Tür-/Schubladendichtungen reinigen oder austauschen. • Die Einlegeböden, Türfischer oder Behälter so versetzen, dass die Tür/Schublade richtig schließt.
Die Seitenwände des Schranks und die Türleiste werden warm.	• -	• Das ist normal.
Das Gerät macht ungewöhnliche Geräuschte.	• Das Gerät befindet sich nicht auf einem ebenen Untergrund. • Das Gerät berührt weniger Gegenstände um es herum.	• Die Fuß entsprechend einstellen, um das Gerät zu nivellieren. • Die Gegenstände um das Gerät herum entfernen.
Es ist ein leichtes Geräusch zu horen, ähnlich wie dem von fließen dem Wasser.	• -	• Das ist normal.
Sie hörren einen Signalton.	• Die Kühlfacht für ist offen.	• Die Tür schließen.
Sie hörren ein schwisches Brummen	• Das Antikondensationssystem arbeitet.	• Dies verhindert Kondensation und ist normal.
Die Innenbeleuchtung oder das Kühlsystem fungkioniert nicht.	• Der Netzstecker ist nicht an die Steckdose angeschlossen. • Die Stromversorgung ist nicht intakt. • Die LED-Leuche ist defekt.	• Den Netzstecker entschieden. • Die Stromversorgung des Raums überprüfen. Den örtlichen Stromversorger anrufen! •Für den Austausch der Leuchte rufen Sieitte den Kundendienst an.

Um den technischen Kundendienst zu kontaktieren, besuchen Sie unsere Website: https://corporate.haier-europe.com/en/

Wählen Sie im Abschnitt „Website“ die Marke Ihres Produkts und Ihr Land aus. Sie werden auf die entsprechende Website weitergeleitet, auf der Sie die Telefonnummer und das Formular zur Kontaktaufnahme mit dem technischen Kundendienst finden.

Stromunterbrechung

Bei Stromausfall sollten die gelagerten Lebensmittel noch 5 Stunden lang frisch gekühlt bleiben. Beachten Sie diese Tipps bei einer längeren Stromunterbrechung, insbesondere im Sommer:

▷ Öffnen Sie die Tür/Schublade so selten wie möglich. ▶ Legen Sie während eines Stromausfalls keine weiteren Lebensmittel in das Gerät. - Wenn der Stromausfall vorher angekündigt wurde und die Unterbrechungsdauer länger als 5 Stunden ist, frieren Sie im Voraus ein paar Eiswürfel oder Kühlakkus ein, und legen Sie diese beim Stromausfall in das Kühlfach. Prüfen Sie nach dem Stromausfall sofort, ob die Lebensmittel verdorben sind. Da die Temperatur im Kühlschrank während einer Stromunterbrechung oder eines anderen Fehlers ansteigt, werden die Haltbarkeit und die Qualität der Lebensmittel reduziert. Aufgetaute Lebensmittel sollten entweder verzehrt oder gekocht und (sofern geeignet) gleich danach wieder eingefroren werden, um Gesundheitsrisiken zu vermeiden.

Speicherfunktion bei Stromunterbrechung

Nach Wiederherstellung der Stromversorgung fährt das Gerät mit den Einstellungen fort, die vor dem Stromausfall eingestellt waren.

Auspacken

WARNUNG!

Das Gerät ist schwer. Transportieren oder bewegen Sie es immer mit mindestens zwei Personen. Bewahren Sie sämtliche Verpackungsmaterialien außerhalb der Reichweite von Kindern auf und entsorgen Sie sie umweltfreundlich. ▶ Nehmen Sie das Gerät aus der Verpackung. Entfernen Sie alle Verpackungsmaterialien.

Umgebungsbedingungen

Die Raumtemperatur sollte immer zwischen 10 °C und 43 °C betragen, da sie die Temperatur im Inneren des Geräts und dessen Energieverbrauch beeinflussen kann. Stellen Sie das Gerät nicht in der Nähe von anderen wärmeabgebenden Geräten (Öfen, Kühlschränken) auf.

Empfehlungen für Platz

Empfohlener Platz bei geöffneter Tür (ohne Schranktürblatt)

01*	10 (min.) / 30 (empfohlen)
02	113° (empfohlen)
03	213
04	753
05	515
06	2,6
07	1124

(Einheit: mm) * 01: Vom Schrank zur Rückseite des Produkts.

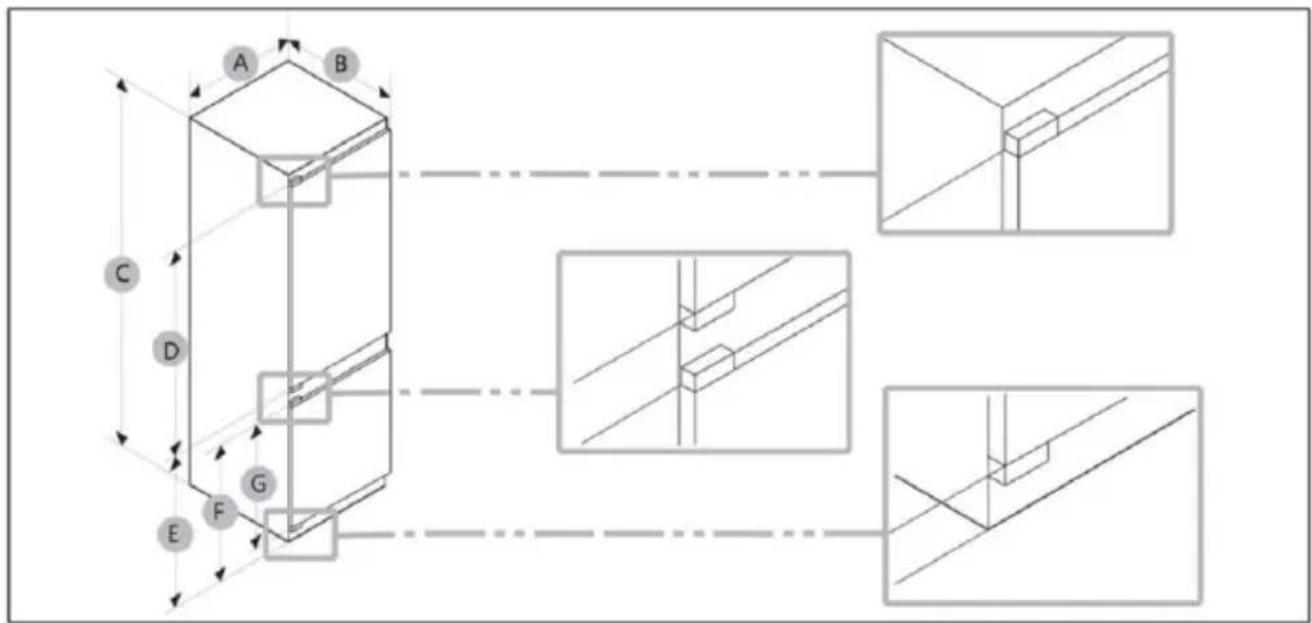

Produktmaße

A (mm)	B (mm)	C (mm)	T (mm)	E (mm)	F (mm)	G (mm)
550 ±2	550 ±2	1935 ±2	1190	716	691	675

HINWEIS

• Der angegebene Energieverbrauch basiert auf der Annahme eines 10-mm-Abstands zwischen Schrank und Rückseite des Produkts. Das Produkt funktioniert auch bei einem Abstand von weniger als 10 mm einwandfrei, verbraucht jedoch etwas mehr Energie.
• Wir empfehlen die Verwendung eines Schranks mit einer Stärke von 19 mm und Scharnieren mit einer Stärke von weniger als 17 mm. Die Messwerte in der obigen Tabelle können je nach Messmethode abweichen. Informationen zum Einbau finden Sie in der Installationsanleitung.

Platzbedarf für eine ausreichende Belüftung

Damit eine ausreichende Belüftung des Geräts gewährleistet wird, dürfen die Hinweise zum ausreichenden Platzbedarf aus Sicherheitsgründen nicht missachtet werden.

Abmessungen des Schranks

VORSICHT!

Jeder Produktfehler, der auf die folgenden Ursachen zurückzuführen ist, wird von der Garantie nicht abgedeckt.

1. Ungünstige Standortbedingungen oder falsche Schrankgrößen.
2. Defekter Schrank.
3. Fehler durch den Installateur oder den Benutzer.

Platz

Der Platzbedarf für die Installation ist in den nachstehenden Abbildungen und Tabellen angegeben.

Größe	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	Anmerkung
Min.	50	400	560	1941	555
Empfohlen			580	1943	562
Max.			-	1945	568

HINWEIS

• Wenn die Breite eines Schranks größer als 568 mm ist, kann sich die Dichtung (zwischen Kühlschrank und Schrank) lösen.
• Wenn der Schrank höher als das Höchstmaß (1945 mm) ist, müssen Sie andere Materialien verwenden, um die Lücke auszufüllen.

HINWEIS

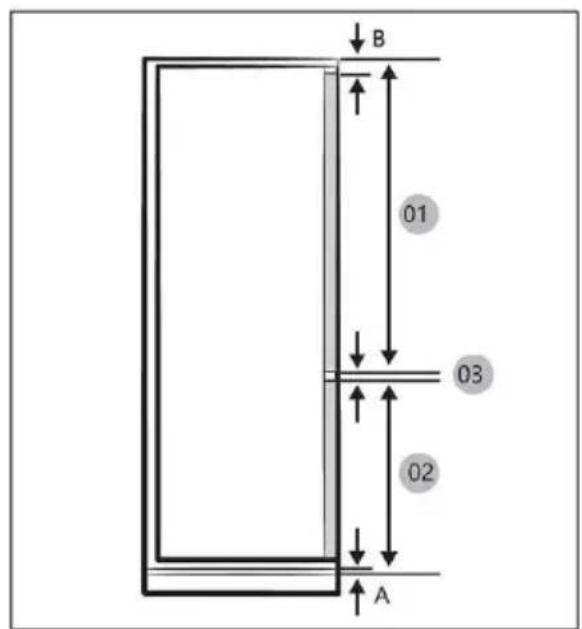

Für den Einbau eines Schranks, der einen Abstand von 4 mm erfordert (03), siehe die nachstehende Tabelle mit den Schrankreferenzen.

A Untere Kante der Frontplatte über den Belüftung B Überhang der Frontplatte

01	Min. 1220+B Max. 1240+B
02	Min. 691+A Max. 711+A
03	4 mm (Spalt zwischen Kuhl- und Gefrierschrankturen)

(Einheit: mm)

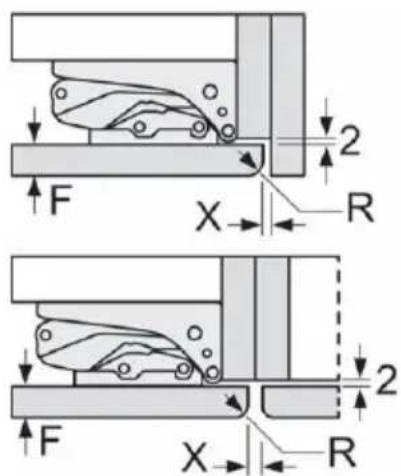

Empfohlene Spaltmaße für flache Scharniere (für festen Typ).

(Einheit: mm)

F	R	X
16-19	0-3	2,5
20	0-1	3
	2-3	2,5
21	0-1	3
	2-3	2,5
22	0	4
	1	3,5
	2-3	3

Die in der Tabelle empfohlenen

Spaltmaße müssen eingehalten werden, damit die Gerätetüren beim Öffnen nicht aneinanderstoßen und keine Schäden an den Küchenmöbeln entstehen.

Maximal zulässiges Gewicht der Fronten des Geräts

Montierte Möbelfronten, die das zulässige Gewicht überschreiten, können zu Schäden und Funktionsbeeinträchtigungen an den Scharnieren führen.

1500-1750 mm	22
720-1400 mm	19
A1	15
A2	15

Berücksichtigung der Lage der Steckdose und des Platzbedarfs

Wenn Sie den Kühlschrank in einen Schrank mit einer Tiefe von 560 mm einbauen, vergewissern Sie sich, dass das Netzkabel an einer Seite des Kühlschranks angeordnet ist, bevor Sie den Stecker in die Steckdose stecken. Wenn sich das Netzkabel auf der Rückseite des Kühlschranks befindet, kann dies die Energieeffizienz beeinträchtigen.

Wartezeit

Das wartungsfreie Schmieröl befindet sich in der Kapsel des Kompressors. Dieses Öl kann beim Transport durch das geschlossene Rohrsystem gelangen, wenn das Gerät gekippt wird. Warten Sie mindestens 2 Stunden, bevor Sie das Gerät an die Stromversorgung anschließen, damit das Öl wieder in die Kapsel zurückfließt.

Elektrischer Anschluss

Stellen Sie vor jedem Anschluss sicher, dass:

die Stromversorgung, Steckdose und Sicherung den Angaben auf dem Typenschild entsprechen. die Steckdose geerdet ist und kein Mehrfachstecker oder Verlängerungskabel vorhanden ist. der Netzstecker und die Steckdose richtig zusammenpassen. Schließen Sie den Stecker an eine ordnungsgemäß installierte Haushaltssteckdose an.

WARNUNG!

Um Gefahren zu vermeiden, muss ein beschädigtes Netzkabel vom Kundenservice ausgetauscht werden (siehe Garantiekarte).

Produktdatenblatt gemäß der EU-Verordnung Nr. 2019/2016

Marke	Haier
Kategorie des Modells	Kuhl-Gefrier kombination
Energieeffizienzklasse	C
Jährlicher Energieverbrauch (kWh/Jahr) (1)	156
Gesamtvolumen (L)	300
Volumen Kühlschrank (L)	214
Volumen Gefrierschrank (L)	86
Volumen Chiller-Fach (L)	/
Volumen des automatischen Eiswürfelbereiters (L)	/
Sterne-Bewertung	4
Temperatur der anderen Fächer >14°C	Nicht anwendbar
Frostfreies System	Ja
Gefrierleistung (kg/24h)	8
Klima-Bewertung (2)	SN/N/ST/T
Gerauschemissionsklasse und Luftschallemissionen (db(A)re1pW)	B 32
Temperaturanstiegszeit (h)	12
Leistung des Eiswürfelbereiters	/
Gerätotyp	Einbau

Erläuterungen:

• Ja, vorhanden

(1) Basierend auf den Ergebnissen des Normenkonformitätstests über 24 Stunden. Der tatsächliche Verbrauch hängt von der Verwendung und dem Standort des Geräts ab. (2) Klima-Bewertung SN: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +10°C und +32°C ausgelegt. Klima-Bewertung N: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16°C und +32°C ausgelegt. Klima-Bewertung ST: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16°C und +38°C ausgelegt. Klima-Bewertung T: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16°C und +43°C ausgelegt.

Zusätzliche technische Daten

Spannung / Freqenz	220-240 V ~/ 50 Hz
Eingangsstrom (A)	2
Hauptsicherung (A)	16
Kühlmittel	R600a
Abmessungen (H/B/T in mm)	1935/550/550

Wir empfehlen unseren Haier Kundendienst und die Verwendung von Original-Ersatzteilen.

Wenn Sie Probleme mit dem Gerät haben, lesen Sie bitte zuerst den Abschnitt „FEHLERBEHEBUNG".

Wenn Sie dort keine Lösung finden, wenden Sie sich bitte an

• Ihren Handler vor Ort oder an unser Europäisches Call-Service-Center (siehe unter aufgeführte Telefonnummern) oder an den Kundendienst und Support unter www.haier.com, wo Sie den Serviceanspruch aktivieren können. Hier finden Sie auch die FAQ.

Um unseren Kundendienst zu kontaktieren, stellen Sie sicher, dass Sie die nachfolgend aufgeführten Daten zur Hand haben.

Die Informationen finden Sie auf dem Typenschild.

Modell

Seriennummer

Prüfen Sie im Garantiefall auch die mit dem Produkt mitgelieferte Garantiekarte.

Europäisches Call-Service-Center
Land*	Telefonnummer	Kosten
Haier Italy (IT)	199 100 912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 539 3999	14 Ct/min Festnetz max. 42 Ct/min Mobil
Haier Austria (AT)	0820 001 205	14,53 Ct/min Festnetz max. 20 Ct/min alle anderen
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

*Für andere Länder siehe www.haier.com Haier Europe Trading S.r.l Niederlassung UK Westgate House, Westgate, Ealing London, W5 1YY

*Garantiedauer für den Kühlschrank:

Die Mindestgarantie beträgt: 2 Jahre für EU-Länder, 3 Jahre für die Türkei, 1 Jahr für Großbritannien, 1 Jahr für Russland, 3 Jahre für Schweden, 2 Jahre für Serbien, 5 Jahre für Norwegen, 1 Jahr für Marokko, 6 Monate für Algerien, für Tunesien keine gesetzliche Gewährleistung erforderlich.

*Der Zeitraum für die Beschaffung von Ersatzteilen für die Reparatur des Geräts: Thermostat, Temperatursensoren, Leiterplatten und Leuchtmittel sind für einen Zeitraum von mindestens sieben Jahren nach Inverkehrbringen des letzten Geräts des Modells erhältlich.

Türgriffe, Türscharniere, Ablagen und Schubladen für eine Mindestdauer von sieben Jahren und Türdichtungen für eine Mindestdauer von 10 Jahren, nach dem das letzte Gerät des Modells in Verkehr gebracht wurde.

*Weitere Informationen zum Produkt finden Sie entweder unter https://eprel.ec.europe.eu/ oder Sie scannen den QR-Code auf dem Energielabel, das dem Gerät beiliegt.

"Holiday" Funktion 389

Standards und Richtlinien €

Dieses Produkt entspricht den Anforderungen aller anwendbaren EG-Richtlinien mit den entsprechenden harmonisierten Normen, die die CE-Kennzeichnung vorsehen.

HINWEIS

Aufgrund technischer Änderungen und verschiedener Modelle können einige der Abbildungen in diesem Handbuch von Ihrem Modell abweichen.

A: Kühlkammer

633 Reinigung und Pflege
