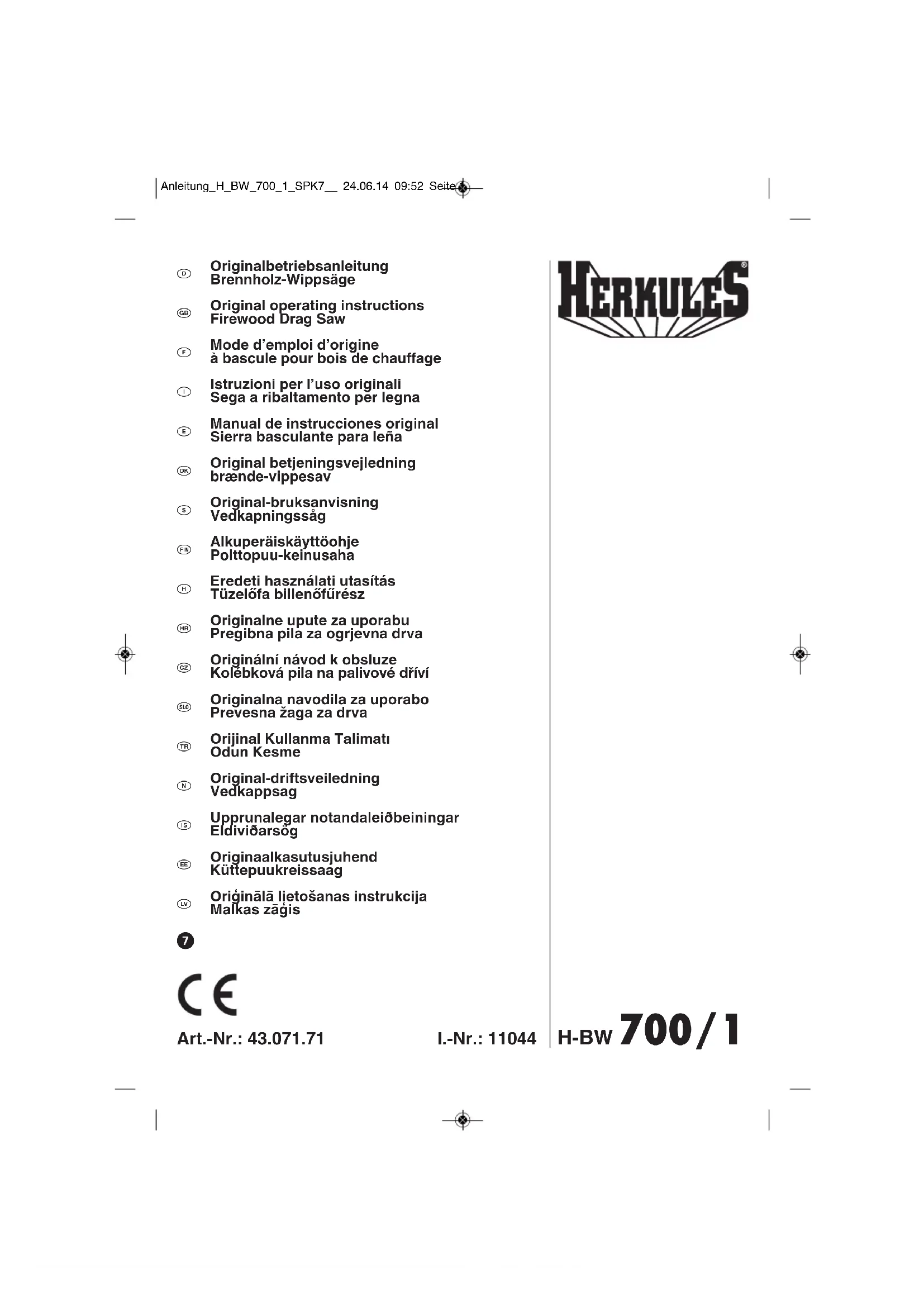

MODE D'EMPLOI H-BW 700/1 Herkules
Mode d'emploi d'origine à bascule pour bois de chauffage
Table des matieres :
- Description de l'appareil
- Volume de livraison
- Utilisation conforme à l'affection
- Remarques importantes
- Caracteristiques techniques
- Avant la mise en service
- Commande/fonctionnement
- Maintenance/nettoyage/réparation
- Commande de pieces de rechange
- Mise au rebut et recyclage
F
Danger! Avertissement - Lisez ce mode d'emploi pour diminuer le risque de blessures
Prudence! Portez une protection de l'ouie.
L'exposition au bruit peut entrainer une perte de l'ouie.
Prudence! Portez un masque anti-poussière.
Lors de travaux sur su bois et autres materiaux, de la poussière nuisible à la santé peut être dégagée. Ne travailliez pas sur du matériel contenant de l'amiate!
Prudence! Portez des lunettes de protection.
Les étincelles générées pendant travail ou les éclats, copeaux et la poussière-sortant de l'appareil peuvent entrainer une perte de la vue.
Prudence! Attention Risque de blessure!
Ne mettez pas vos doigts dans la lame en service.
Veillez a ce que le moteur tourne dans le bon sens de rotation!
Si le moteur ne tourne pas dans le bon sens de rotation, vous pouvez corriger cela à l'aide de l'inverseur de phase.
F
Danger!
Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afin d'éviter des blessures et dommages. Veuillez donc tire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir acceder aux informations à tout moment. Si l'employe doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.
1.Description de I'appareil (fig. 1, 10)
1 moteur
2 recouvrement de la lame de la scie, fixe
3 recouvrement de la lame de la scie, amovible
4 lame de scie
5 cadre
6 bascule d'alimentation
7 combinaison interrupteur- connecteur
8 poignée
9 chassis
10ressort derappel
11 verrouillage de transport / pied de support
12 Tube de guidage
13 Trou demontage
2. Volume de livraison
scie à bascule pour bois de chauffage
lame de la scie CV
outils pour le changement de lame
3. Utilisation conforme à l'affection
La scie a bascule pour bois de chauffage sert a découper transversalement le bois de chauffage de dimensions admissibles (voir données techniques) dans une bascule d'alimentation qui s'oriente vers la lame de scie. Cet appeareil est uniquement concu pour etre utilise par une seule personne a I'air libre. Les autres personnes doivent rester a une distance suffisante de I'appareil pendant son fonctionnement. Utilisez la machine exclusivement pour le but pour lequel elle a ete concue.
Toute autre utilisation allant au-delà de l'affection n'est pas conforme à l'affection. Pour tout dommage ou toute blessure de tous genres en résultat, c'est l'utiliseur qui sera tenu responsable
et non le producteur. Seules les lames de scie appropriées pour la machine (lames HM/alliages durs ou CV/vulcanisées) doivent être employées.
L'emploi de lames de scie et de plaques de séparation en acier à coupe très rapide de tout genre est interdit.
Le respect des consignes de sécurité est aussi partie constituante de l'emploi conforme à l'affection, ainsi aussi le mode d'emploi et les consignes de fonctionnement dans le mode d'emploi.
Les personnes qui manient et entretiennent la machine, doivent se familiariser avec celle-ci et s'informer sur les risques eventuels.
En outre, les reglements de prévoyance contre les accidents doivent etre strictement respectés.
D'autre part, il faut suivre les autres regles generales à l'égard de médecine du travail et de sécurité.
Des transformations effectues sur la machine excluent entierement la responsabilité du fabricant pour des dégats en résultat.
Malgré unemploi conforme à l'affection, les facteurs de risques ne peuvent être entièrement éliminés. En raison de la construction et de la conception de la machine, les risques suivants peuvent apparaitre:
- Toucher la lame de scie dans la partie de sciage non couverte.
- Mettre la main dans la lame fonctionnante (coupure).
En cas de maniement mal approprié, rebond de pièces à travailler ou de leurs éléments.
Ruptures de lame de scie.
Ejection de pieces en métal dur défectueuses de la lame de scie.
Baisse de l'ouie due à la non-utilisation du protège-oreilles nécessaire.
La machine doit exclusivement etre employee conformement a son affectation. Chaque utilisation allant au-delà de cette affectation est consideree comme non conforme. Pour les dommages en resultant ou les blessures de tout genre, le producteur decline toute responsabilité et I'opérateur/l'exploitant est responsable.
Veillez au fait que nos-appareils, conformément a leur affectation, n'ont pas ete construits, pour etre utilisés dans un environnement professionnel, industriel ou artisanal. Nous declinons toute responsabilité si I'appareil est utilise professionnelle, artisanalement ou dans des sociétés industriielles, tout comme pour toute activite equivalente.
1
4. Notes importantes
Danger!
Lisez attentivement le mode d'emploi et suivez-en les instructions. Familiarisez-vous avec la machine, sa bonne utilisation et les consignes de sécurité à l'aide de ce mode d'emploi.
Consignes de sécurité
- Avertissement : Lorsque vous employez des outils électriques, respectez les mesures de sécurité fondamentales afin d'éviter tout risque d'incendie, de décharge électrique et de blessures de personnes.
Respectez toutes ces consignes avant et pendant que vous travailliez avec la machine. - Conserve bien ces consignes de sécurité.
- Protégéz-vous contre les électrocutions! Evitez d'entrez en contact avec des composants mis à la terre.
Les apparéils inutilisés devraient être conservés dans un endroit sec et fermé hors de portée des enfants.
Tenez vos outils bien acerés et propres pour travailler correctement et en toute sécurité. - Contrôle régulierement le cable de l'util et faites-le remplacer par un(e) spécialiste reconnu(e) en cas d'endommagement.
- Contrôle régulierement les cables de rallonge et faites-les remplacer en cas d'endommagement.
Utilisez à l'air libre uniquement les câbles de rallonge dûment homologues.
Faites attention à ce que vous faites. N'utilise pas votre apparéil à la légère. N'utilise pas l'outil si vous étés fatigué(e).
N'utilisez aucun outil dont I'interrupteur ne peut etre mis en ou hors circuit. - Avertissement ! L'utilisation d'autres outillages et accessoires peut signifier pour vous un risque de blessure.
Retirez la prise du réseau pour chaque travail de réglage et de maintenance.
Transmettez les consignes de sécurité à toute personne travaillant sur la machine.
Attention! La lame de scie en rotation représenté un risque de blessure pour les mains et les doits. La machine est équipée d'un interrupteur de sécurité (7) contre une remise en marche après une chute de tension.
Avant la mise en service, comparez si la tension du secteur indiquée sur la plaque signalétique de l'appareil correspond à la tension du secteur disponible.
Si un cable de rallonge est nécessaire, assurez
you que sa section transversale suffira au courant absorbe de la scie. Section minimale 1,5mm^2 , a partir de 20 m de longueur de cable 2,5mm^2
N'utilise le tambour de cable qu'en etat déroule.
Vérifiez la conduite de raccordement au réseau N'utilise aucune conduite de raccordement erronée ou endomagée.
N'utilisez pas le cable pour tirer le connecteur de la prise. Protégéz le cable de la chaleur, contre tout contact avec de l'huile et des arêtes acérées.
N'exposez pas la scie à la pluie et n'utilise pas la machine dans un environnement humide ou mouillé.
Veillez à un bon éclairage.
Ne sciez pas a proximite de fluides ou de gaz combustibles.
- Portez la tenue de travail appropriée! Des habits ou des bijoux larges peuvent etre entrainés par la lame de scie en rotation.
Lors de travaux en plein air, il est recommandé de porter des chaussures antidérapantes.
- Portez un filet à cheveux pour les cheveux longs.
Evitez une tenue anormale du corps
La personne utilisant la scie doit avoir au moins 16 ans.
Tenez les enfants à l'ecart des apparéils raccordés au réseau.
- Maintenez votre lieu de travail sans déchets de bois et pieces éparpillées.
Le désordre du lieu de travail peut entrainer des accidents.
Ne laissiez pas d'autres personnes toucher l'outil ou le cable, ici est en particulier valable pour les enfants. Tenez-les à l'écart de votre poste de travail.
-ll ne faut pas detourner l'attention de personnes travaillant sur la machine.
Respectez le sens de rotation du moteur et de la scie. Utilisez uniquement les lames dont la vitesse maximale autorisée est plus élevée que la vitesse maximaudebroche de la sciea buches et du matérielau decouper.
Les lames de scie (4) ne doivent enaucun cas etre freinées après la mise hors circuit de l'entrainment en effectuant une pression contre elles.
Ne montez que des lames de scie (4) aiguises, sans fissures et n'etant pas deformées.
N'utilisze aucune lame de scie circulaire (4) faite en acier rapide fortement allie (acier a coupe très rapide).
Utilisez uniquement les lames recommandees par le producteur conformes à la norme EN 847-1.
Les lames de scie defectueuses (4) doivent être replacées sans retard.
F
N'utilisez pas de lames de scie ne correspondant pas aux caractéristiques indiquées dans ce mode d'emploi.
Les dispositifs de sécurité sur la machine ne doivent pas etre demontes, ni rendus inutilisables.
- Remplacez la plaque d'insertion usee.
- Position de travail toujours latérale par rapport à la lame de scie.
Ne pas charger la machine au point qu'elle s'arrête.
Veilz a ce que les pieces de bois decoupées ne soient pas saisies et expulsées par la couronne dentée de la lame de scie.
Ne retirez jamais les éclats, copeaux ou pieces de bois collées de la lame de scie encore en fonctionnement.
Pour eliminer les dérangements ou retirer des pieces de bois collées, mettez la machine hors circuit. - Tirez la fiche de contact -
Lorsque la fente de scie est detertioree par I'usage, remplacer I'insertion de table. - Tirez la fiche de contact
Effectuez les changements d'equipement ainsi que les travaux de réglage, de mesure et de nettoyage exclusivement lorsque le moteur est hors service. - Tirez la fiche de contact
Contrôlez avant la mise en circuit que les clés et les outils de réglage sont bien retirés.
Lorsque you partez de suaive poste de travail, eteignez le moteur et debranchez la prise secteur.
Tous les dispositifs de protection et de sécurité doivent être immédiatement remontés une fois la réparation ou la maintenance terminées.
- Il faut respecter les consignes de sécurité, de travail et de maintenance du producteur tout comme les cotes indiquées dans les caractéristiques techniques.
Les prescriptions de prévention des accidents pertinentes et autres régles de la technique de sécurité généralement reconnaues doivent être respectées.
La scie àbuches doit être branchée sur une prise de 400 V avec une protection par un fusible de 16 A.
N'utilise pas le cable à des fins pour lesquelles il n'est pas concu!
Veillez à vous tener de façon sure, et gardez à tout moment l'équilibre.
Vérifiez si l'outil est eventuellement endommage!
Contrôle soigneusement le bon fonctionnement conforme à l'aftection des dispositifs de protection ou des pieces légèrement abimées avant de continuer à utiliser l'outil.
Contrôlez si la fonction des pieces mobiles est correcte, si elles ne sont pas grippées ou si
certaines pieces sont abimées. Toutes les pieces doivent être correctement montées et toutes les conditions remplies pour assurer un fonctionnement impeccable de l'util.
Les dispositifs de protection et les pieces abimées doivent être réparées dans les régles de l'art par un atelier de service après-venture durement homologué ou être échangés si rien n'est indiqué dans le mode d'emploi.
Faites remplacer les interrupteurs abimés par un atelier de service après-vente.
Cet outil electrique correspond aux reglements de sécurité correspondants. Les réparations doivent uniquement être effectées par des spécialistes électricien(ne)s qui doivent employer exclusivement les pieces d'origine. Dans le cas contraire, cela peut entrainer des accidents de la personne opéatrice.
Si nécessaire, portez les équipements de protection personnels adequats. Ceux-ci peuvent englober:
- une protection de l'ouïe pour éviter le risque de devenir sourd ;
- une protection de la respiration pour réduire le risque de respirer de la poussière dangereuse.
- portez des gants lorsque vous manipuez les lames de scie et des matérielux réches. Il faut toujours que les lames soient portées dans un recipient des que cela est possible.
L'opérateur/opéatrice doit avoir été informé(e) sur tout ce qui peut donner naissance à du bruit (p. ex. lames de scie construite dans le but de réduire le niveau sonore, l'entretien de la lame de la scie et de la machine).
Les dérangements au niveau de la machine, y compris des dispositifs de protection et de la lame de scie, doivent être signalés à la personne responsable des qu'ils ont été découverts.
Lors du transport de la machine, utilisez uniquement les dispositifs de transport et n'utilise jamais les dispositifs de protection pour la manutention et le transport.
Toutes les personnes utilisant la scie doivent avoir ete convenablement instruites dans l'utilisation, le reglage et la commande de la machine.
-Ne sceiz jamais des morceaux complRent des corps etrangers comme par ex. des fils, cables ou des ficelles.
Utilisez exclusivement des lames de scie affuées.
Utilisez la machine uniquement dans des zones bien ventilées.
L'exposition à la poussière dépend du type de matériel à travailler.
Allumez si possible un dispositif d'aspiration exter ne avant de commencer le travail.
Assurez-vous que toutes les bagues à broches et
1
les brides de scie convennent à l'utilisation comme indiqué par le fabricant.
- Assemblez le tas de pieces à usiner et les pieces à usiner terminées à proximé du poste de travail habituel de l'opérateur.
Familiarisez-vous avec les manieres de procedersures concernant le nettoyage, l'entretien et l'élimination régulière de copeaux et poussières afin d'éviter un risque d'accidie.
Respectez les instructions du fabricant pour l'utilisation, le réglage et la réparation de lames de scie.
Veuillez respecter la vitesse de rotation maximale indiquée sur les lames.
N'enlevez pas de morceaux ou autres parties de la pierce à usiner de la zone de coupe pendant le fonctionnement de la machine sauf dans le cas où vous utilisez un pouvoir.
Assurez-vous que les dispositifs de protection séparateurs nécessaires pour le fonctionnement de la machine et les autres dispositifs de sécurité sont installés, qu'ils se trouvent dans un bon et sont bien entretenu.
Veillez à ce que la machine ne puisse pas bouger de façon incontrélée ou chuter lors des travaux de transport, de maintenance et de mise au rebut en utilisant des protections de transport adaptées et en la plaçant sur une surface plane.
Danger!
Bruit
Les valeurs de bruit ont ete déterminées conformément a la norme EN 1870-6.
Marche à vide
| Niveau de pression acoustique \( {\mathrm{L}}_{\mathrm{{pA}}} \) | 100 dB(A) |
| Impréciation \( {\mathrm{K}}_{\mathrm{{pA}}} \) | 4 dB |
| Niveau de puissance acoustique \( {\mathrm{L}}_{\mathrm{{WA}}} \) | 115 dB(A) |
| Impréciation \( {\mathrm{K}}_{\mathrm{{WA}}} \) | 4 dB |
Portez une protection acoustique.
L'exposition au bruit peut entrainer la perte de l'ouie.
Limits le niveau sonore et les vibrations a un minimum!
Utilisez exclusivement des apparciels en excellent etat.
- Entretenez et nettoyez l'appareil régulierement.
Adaptez votre façon de travailler à l'appareil.
-Ne surchargez pas l'appareil.
Faites controler l'appareil le cas échéant.
- Mettez l'appareil hors circuit lorsque vous ne l'utilise pas
"Les valeurs indiquées sont des valeurs d'émission. Elles ne représentent pasforcément aussi des valeurs sures du lieu de travail. Quoiqu'il existe une correlation entre les niveaux d'émission et d'immission, on ne peut pas en deduire fiablement que des mesures de précaution supplémentaires doivent ou ne doivent pas être prises. Les facteurs qui peuvent avoir une influence sur le niveau actuel d'immission sur le lieu de travail, sont entre autres la durée de bruit, les conditions spéciales du local de travail, d'autres sources sonores etc., comme p'ex. le nombre des machines sur place ainsi que les opérations avoisinantes. Les valeurs friables sur le lieu de travail peuvent aussi varier selon le pays. Toutefois, grâce à cette information l'utiliseur est en mesure d'évaluer plus suturement les risques eventuels."
5. Caracteristiques techniques
| mateur à courant alternatif : 400 V 3 ~ 50Hz | |
| puissance P : 4500 W S6 20% | |
| type de protection : IP 54 | |
| vitesse de rotation de marche à vide n₀ : 1400 t/mir | |
| lame de scie : Ø 700 x Ø 30 mm | |
| Nombre de dents : 64 | |
| puissance de coupe maxi. (coupe avec inversion): | 270 |
| puissance de coupe mini. : 25 mm | |
| longueur de l'objet à couper maxi.: 1000 mm | |
| longueur de l'objet à couper mini. : 300 mm | |
| poids | : |
Mode S6 20% : marche continue avec service discontinu (temps de marche 10 mn) Afin de ne pas faire chauffer le moteur de façon inadmissible, il faut le faire fonctionner pendant 20% du temps de marche à la puissance nominale et ensuite 80% du temps de marche sans charge.
6 Avant la mise en service (fig. 1-6)
Il est interdit de faire fonctionner la machine sans avoir pris connaissance aparavant de ce mode d'emploi et de toutes ses consignes de sécurité! Si vous n'avez encore jamais fait l'expérience du maniement d'une telle machine, demandez de l'aide à une personne compétente.
Déballez la scie et contrôle si elle n'est pas eventuellesment endommagée par le transport.
F
ll est exclusivement permis d'utiliser la machine a l'air libre. La machine doit etre fixe sur un sol plan et horizontal et ancree fixement au support au moyen des trous de fixation (13) dans la base. Le sol dans I'environnement de la machine doit etre exempt de déchets, d'endroits glissants ou d'obstacles risquant de faire trèbucher.
Tous les recouvrements et dispositifs de sécurité doivent être monté conformément aux specifications. La lame de la scie doit pouvoir tourner sans obstacle.
Contrôlez toute la machine et tous les cables quant à d'eventuels dommages dus au transport.
- Contrôlez la bonne fixation de la lame de la scie, son degré d'encrassement, si elle est endommagée et son affutage. Réaffüez ou remplacez les lames de scie émoussées.
- Contrôlez la bonne tenue de toutes les unions visées.
- Contrôlez l'usure des pièces intercalaires de fente (18) et remplacez-les le cas échéant.
La bascule d'alimentation (6) doit revenir d'ellememe à sa position d'origine grâce au ressort (10).
- Contrôlez si des corps étrangers se sont immiscès dans la machine. Ils peuvent être catapultés.
La source électric doit être protégée par fusible avec un interrupteur différentiel et un courant de défaut de 30mA.
Assurez-vous que les données indiquées sur la plaque signalétique correspondant à celles du réseau avant de raccorder la machine.
Important: Respectez le sens de rotation du moteur (1). Pour ce faire, mettez brièvement le moteur en et hors circuit. La lame de la scie doit tourner dans le sens des aiguilles d'une montre en la regardant de la gauche (voir la flèche de sens de rotation sur la lame de la scie). Si tel n'est pas le cas, corrigez le sens de rotation à l'aide de l'inseur de phases sur la fiche de raccordement. Tournez l'inseur de phases (15) dans la fiche de raccordement de 180^ avec un tournevis. Important (voir fig. 4)
Prudence: Pendant le fonctionnement, les autres personnes doivent absolument garder suffisant de distance par rapport à la scie!
ll est interdit de scier plusieurs morceaux de bois ou bottes en meme temps - risque de bleissures! Introduisez les morceaux de bois courbes dans la bascule d'alimentation en tournant le cote plie vers l'extérieur vers la lame de la scie.
La bascule d'alimentation (6) du bois a scier est dotée de barbes (19) qui l'empêche de tourner.
Avant d'actionner l'interrupteur Marche/Arret (7), assures-vous que la lame de la scie (4) est
correctement montée et que les parties mobiles fonctionnent sans obstacle.
Avant la mise en service de la scie le verrouillage de transport doit être modifié. Pour cela faire basculer le verrouillage de transport (11) sur le côte extérieur de la scie jusqu'à ce que le trou se trouve au dessus du filtaget et fixez avec la vis (14). Le verrouillage de transport avec support (11) empêche maintainant la bascule d'alimentation de tomber (6) avec l'objet à scier.
7. Commande / service
7.1 Scier (fig. 5,7)
- Placez l'objet à scier dans la bascule d'alimentation.
On peutmettre la scie en circuit en appuyant sur le bouton vert (16).Attendez jusqu'ac que la vitesse de rotation totale soit atteinte.
-Prenez la bascule des deux mains sur la poignee (8) la guider vers la lame de la scie (4).
En appuyant sur la bascule, la lame de la scie est liberée par le capot de protection de la lame de scie (3).
Appuyez sur la bascule d'alimentation avec juste la force nécessaire permettant de ne pas faire baisser la vitesse de rotation du moteur.
Une fois la coupe réalisée, replaces la bascule complètement dans sa position d'origine.
Retiree le bois coupé de la bascule.
Pour remettre la scie hors circuit, appuyez sur la touche rouge "0" (17). Attention: Ne remettez jamais la machine en circuit pendant le freinage!
Remarque: S'il est impossible de scier le bois en une seule fois, il faut alors le tourner (coupe avec inversion). Remettez la bascule d'alimentation dans sa position d'origine, tournez l'objet à scier le long de la coupe et recommencez.
Prudence: Si la lame de la scie (4) ne s'arrête pas au bout de maxi. 10 secondes, il faut faire vérifier et replacer le cas échéant l'interrupteur par un(e)Electricien(ne) dûment autorisé.
Retirez immédiatement la fiche de contact une fois le travail achève! Ne vous éloignez jamais de la machine sans avoirAAParavant retire la fiche de contact et bloqué la machine contre toute remise en circuit non autorisée!
7.2. Remplacement de la lame de la scie (fig. 8-14)
Attention: débranchez la fiche de contact! Laissez la lame de la scie refroidir avant de la changer!
N'tilisez aucun liquide inflammable pour
1
nettoyer la lame de scie.
Portez toujours des gants de travail lorsqu'you manipulez des lames de scie. Risque de blesseure!
Retirez la vis (20) sur la tôle de recouvrement (21) et rabattez la tôle de recouvrement vers le bas.
Desserrez la vis (A) sur le tube de guidage (12) du dessort de rappel (10) (voir figure 9). Enlevez ensuite le disque (23). Basculez maintainant toute la bascule d'alimentation (6) vers le bas et posez-la sur le sol.
Enfiche la goupille de verrouillage (24) dans le trou (34) éloigné de la bride (25) dans le capot de protection de lame (2) fixe et contrôle si la lame de la scie (4) est bien bloquée. La goupille de verrouillage (24) doit être complètement enfichée dans le capot de protection de lame de scie fixe (2) et être visible de l'autre côté.
Desserrez la vis à bride (26) en la tournant dans le sens contraire de celui des aiguilles d'une montre.
Retirez la vis à bride (26) et la bride extérieure (25) de l'arbre de la scie (27).
On peut a presenter retirer la lame de la scie (4) de l'arbre de la scie (27). Veillez ce faisant a ne pas perdre la languette (28).
Avant le montage, nettoyez minutieusement la lame de la scie (4), la bride interieure (29), la bride exterieure (25) et la vis a bride (26) !
Remontez la nouvelle lame de la scie dans I'ordre inverse et resserrez a fond la vis a bride (26). Important: Ne tirez pas la vis a bride en tapant sur I'outil (33) et n'utilise aucune rallonge de I'outil! Veillez a monter correctement la languette (28) et au bon sens de rotation de la lame de scie (4) !
Attention: Retirez la goupille de verrouillage (24), afin de changer de lame, du trou (34) dans le capot de protection de lame de scie (2) fixe et enfichez la goupille dans le logement prévu a cet effet (31) dans le cadre de la machine (fig. 14)
Rebasculez la bascule d'alimentation (6) vers le haut, reintroduisez le tube de guidage du ressort de rappel (10) dans le logement (30). Enfiche ensuite a nouveau le disque (23) sur le tube de guidage et bloquez avec la vis (A).
Prudence: Il faut a nouveau retirer l'outil (33) de la vis à bride! Conservez l'outil (33) servant au changement de lame au crochet prévu à cet effet (32) sur le cadre de la machine.
7.3. Transport (fig. 2, 3, 15)
Gracau chassis (9), une seule personne peut transporter la scie.
Avant le transport, remontez le verrouillage de transport (11).
Pour ce faire, retirez la vis (14), basculez le verrouillage de transport (11) sur le cote interieur de la machine et revissez la vis (14). (fig. 2)
8. Maintenance, nettoyage, réparation
Danger! Retirez la fiche de contact.
Retirez régulierément les impuretés de la machine. Utilisez à cet effet une balayette ou un chiffon.
Contrôlez régulierement le niveau d'usure de la lame de la scie. En cas d'arrêt prolongé, huièz légèrement la lame de la scie, le ressort de rappel (6) et le logement (34) de la bascule d'alimentation.
Affutez les lames de scie émoussées. Nettoyez les lames de scie résinifiées!
Contrôlez régulierèment la bonne tenue de tous les assemblages par vis.
Maintenez les poignées sèches et exemples de résine, d'huile ou de graisses. N'utilise aucun détergent caustique pour le nettoyage.
La scie doit être couverte d'une bache lorsqu'elle est conservée à l'air libre ou dans des pieces non protégées. Protégez particulièrement le moteur et l'interrupteur de tout contact avec de l'eau.
- Contrôlez avant chaque utilisation si la bascule d'alimentation revient automatiquement en position initiale.
- Contrôlez avant chaque utilisation que la lame de scie s'arrête en moins de 10 secondes après la mise hors circuit.
Attention: Les réparations d'outils électriques doivent exclusivement être réalisées par desElectricien(ne)s spécialisé(e)s!
9. Commande de pieces de rechange
Pour les commandes de pieces de rechange, veuillez indiquer les reférences suivantes:
-Type de l'appareil
No. d'article de l'appareil
No. d'identification de l'appareil
No. de piece de rechange de la piece requise
Vous trouvez les prix et informations actuelles à l'adresse www.isc-gmbh.info
10. Mise au rebut et recyclage
L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être reintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matière aux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialise ou auprès de l'administration de la commune!
F
Indices:
provocarpérida de vista.
Régimen de fonctionamento S6 20%
Uniquement pour les pays de l'Union Européenne
Ne jetez pas les outils électriques dans les ordures menagères.
Selon la norme européenne 2012/19/CE relative aux appeareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltes à part et apportés à un recyclage respectieux de l'environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les régles de l'art en cas de cessation de la propriété. L'ancien apparéil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.
La réimpression ou une autre reproduction de la documentation et des documents d'accompagnement des produits, même incomplète, n'est autorisée qu'avec l'agrément express de l'entreprises ISC GmbH.
①
Nos produits sont soumis à un contrôle de qualité très strict. Si toute fois, il arrivait que cet apparéil ne fonctionné pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur ce bon de garantie ou au magasin où vous avez achété cet apparéil. La garantie est valable dans les conditions suivantes :
- Ces conditions de garantie generont des prestations de garantie supplémentaires. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
- La prestation de garantie concerne uniquement les defauts de l'appareil dont il est provue qu'ils resultant d'un défaut de matériel ou de fabrication et se limite en fonction de notre DECISION soit à l'élimination de tels défauts sur l'appareil, soit au remplacement de l'appareil.
Veillez au fait que nos apparciels, conformément au reglement, n'ont pas ete concus pour etre utilisés dans un environnement professionnel, industriel ou artisanal. Il n'y a done pas de contrat de garantie quand l'appareil a ete utilisea professionnellement,isananalement ou par des sociétés industrielles ou exposé à une solicitation semblable pendant la durée de la garantie.
3. Sont exclus de notre garantie
- les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultat d'une exposition de l'appareil à des conditions environnementales anormales ou d'un manque d'entretien et de maintenance.
- les dommages réalisant d'une utilisation abusive ou non conforme ( comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la pénétration d'objets étrangers dans l'appareil ( comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence ( comme par ex. les dommages liés aux chutes).
-
les dommages sur l'appareil ou des parties de l'appareil resultant de l'usage normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.
-
La durée de garantie est de 60 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revendiqués avant l'expiration de la durée de garantie dans un début de deux semaines après avoir constaté le début. La revindication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet appleil ou toute autre piece de rechange installée sur l'appareil. Cela est valable également dans le cas d'une intervention du service après-vente à domicile.
- Pour faire valeur vos droits à la garantie, veuilles enregistrer l'appareil défectieux à l'adresse suivante: www.isc-gmbh.info. Si le début de l'appareil est inclut dans la garantie, vous receivez sans retard un apparéil réparé ou un nouvel apparéil.
Pour les pieces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.
