DCX Next - Chaudière Clage - Notice d'utilisation et mode d'emploi gratuit

Marque	Clage
Modèle	DCX Next
Type de produit	Chauffe-eau instantané électronique
Dimensions (H x L x P)	468 x 170 x 363 mm
Poids (avec eau)	4,2 kg
Alimentation électrique	Triphasé 380–415 V AC, 50/60 Hz
Puissance nominale réglable	18, 21, 24 ou 27 kW selon réglage
Températures préréglées	35 °C, 38 °C, 42 °C, 48 °C, 55 °C
Débit de mise en marche	1,5 l/min
Débit maximal	8,0 l/min
Pression nominale	1,0 MPa (10 bar)
Raccordement d'eau	G 1/2"
Système de chauffage	Fil nu IES®
Classe de protection	IP25
Classe d'efficacité énergétique	A (UE 812/2013)
Consommation électrique annuelle	471 kWh (profil de charge M)
Niveau de puissance acoustique	15 dB(A)
Affichage et commande	5 LED de couleur, bouton tactile central
Sécurité	Limiteur de température (STB), limiteur de pression (SDB), protection IP25
Entretien	Nettoyage du filtre, purge après vidange, contrôle tous les 3 ans
Accessoires inclus	Support mural, gabarit de montage, joint, etc.

FOIRE AUX QUESTIONS - DCX Next Clage

Comment régler la température de l'eau sur le chauffe-eau DCX Next ?

Appuyez sur le bouton central pour parcourir les cinq températures préréglées : 35 °C (lavage à la main), 38 °C (douche), 42 °C (bain), 48 °C (cuisine) et 55 °C (nettoyage). La température choisie est indiquée par une LED colorée.

Que signifie le clignotement de la LED de température pendant le chauffage ?

La LED clignote lorsque la limite de performance est atteinte. Cela signifie que la puissance maximale ne suffit pas pour chauffer le débit d'eau à la température réglée. Réduisez le débit d'eau chaude au robinet pour que la LED redevienne fixe.

Pourquoi l'eau reste froide et les LED ne s'allument pas ?

Cela peut être dû à un déclenchement du fusible intérieur ou du pressostat de sécurité. Vérifiez le disjoncteur et réarmez-le. Si le problème persiste, contactez le service client.

Comment purger le chauffe-eau après un entretien ?

Coupez l'alimentation électrique. Ouvrez le robinet d'eau froide pour rincer la conduite, puis ouvrez et fermez plusieurs fois le robinet d'eau chaude jusqu'à ce que plus d'air ne sorte. Ensuite, rétablissez l'électricité. L'appareil chauffera après 10 secondes d'écoulement continu.

Comment nettoyer le filtre d'entrée d'eau ?

Débranchez l'appareil du secteur. Fermez le robinet d'arrêt dans le raccord d'eau froide. Dévissez la vis de fermeture et retirez le filtre. Nettoyez-le ou remplacez-le, puis revissez. Rouvrez le robinet d'arrêt et purgez l'air.

Quelle puissance dois-je sélectionner pour mon installation ?

La puissance maximale dépend de la section du câble et du disjoncteur. Utilisez l'outil auxiliaire fourni pour régler l'interrupteur sur la valeur souhaitée : 18, 21, 24 ou 27 kW (DCX Next). Cette opération doit être effectuée par un professionnel.

Que faire si toutes les LED clignotent ?

Cela indique une erreur détectée par l'appareil. Notez le comportement des LED (voir mode info) et contactez le service après-vente. Vous pouvez d'abord essayer de couper puis rétablir l'alimentation.

Puis-je installer l'appareil dans une salle de bain ?

Oui, l'appareil est certifié IP25 et peut être installé dans la zone de protection 1 selon VDE 0100. Il doit être placé dans un local hors gel et accessible pour l'entretien.

Comment verrouiller le panneau de commande ?

Sélectionnez la température souhaitée, puis débranchez l'appareil. Retirez le pont de l'électronique de puissance et placez-le en position 3. Rebranchez l'appareil : le panneau est verrouillé. Pour déverrouiller, remettez le pont en position ARRÊT.

Où trouver le service après-vente pour mon chauffe-eau Clage ?

Le SAV central en France : CLAGE SAS, 4A Rue Gutenberg, 57200 Sarreguemines, tél. [phone]. En Belgique : KV Systeme sprl, rue du Parc 83, 4470 Saint-George-sur-Meuse. En Allemagne : CLAGE GmbH, Pirolweg 4, 21337 Lüneburg.

MODE D'EMPLOI DCX Next Clage

Manuel d'instructions

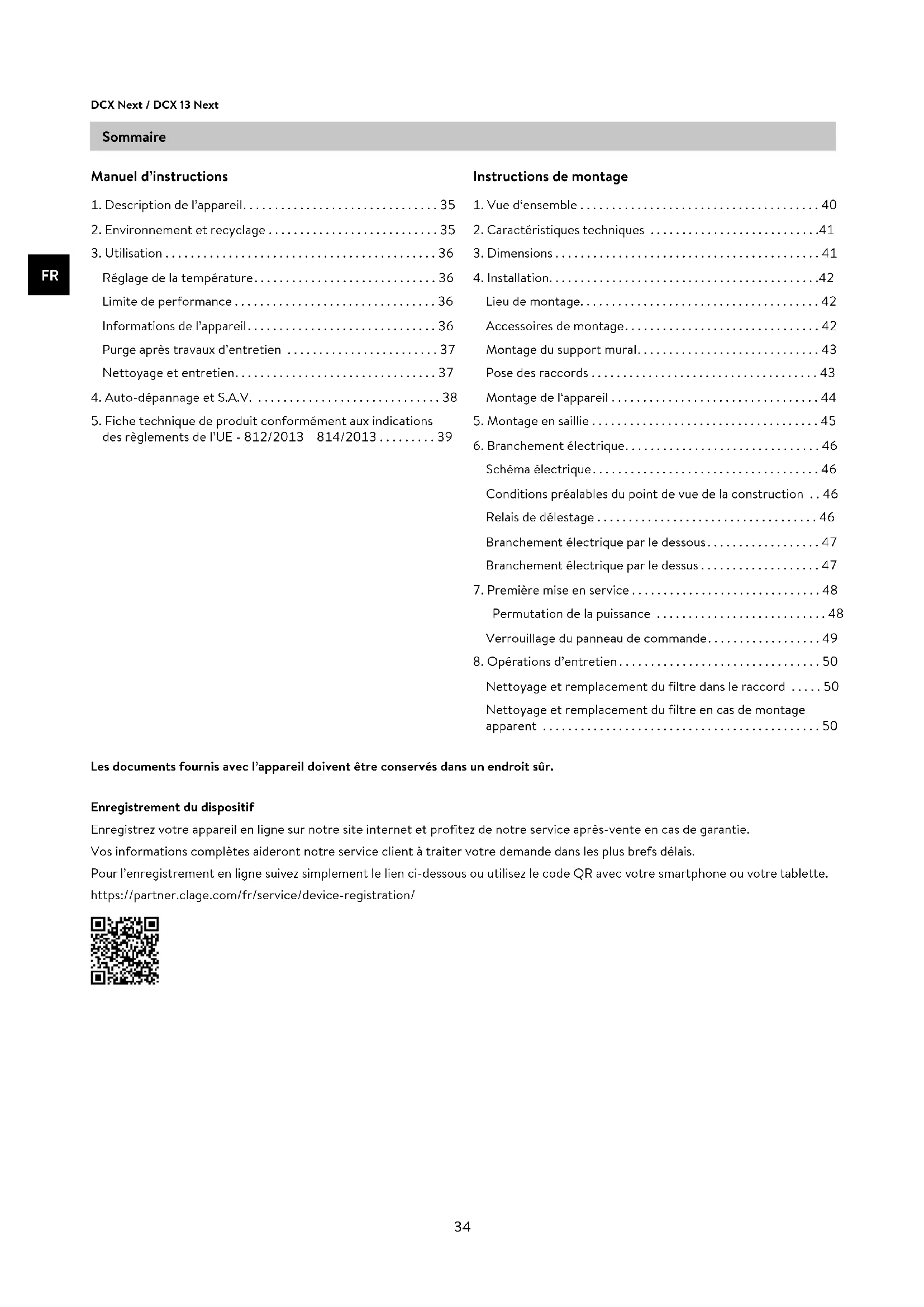

1. Description de l'appareil....35
2. Environnement et recyclage .... 35
3. Utilisation 36
   Réglage de la température....36
   Limite de performance....36
   Informations de l'appareil....36
   Purge après travaux d'entretien 37
   Nettoyage et entretien....37
4. Auto-dépannage et S.A.V. 38
5. Fiche technique de produit conformément aux indications des règlements de l'UE - 812/2013 814/2013....39

Instructions de montage

1. Vue d'ensemble .... 40
2. Caractéristiques techniques .....41
3. Dimensions....41

4. Installation....42
   Lieu de montage....42
   Accessoires de montage....42

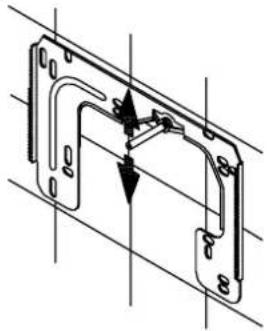

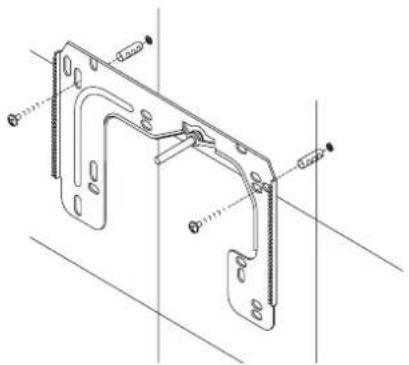

   Montage du support mural....43

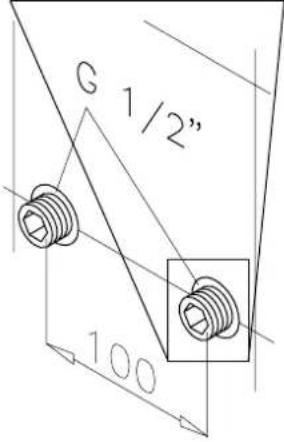

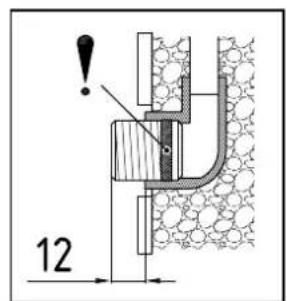

   Pose des raccords....43
   Montage de l'appareil 44

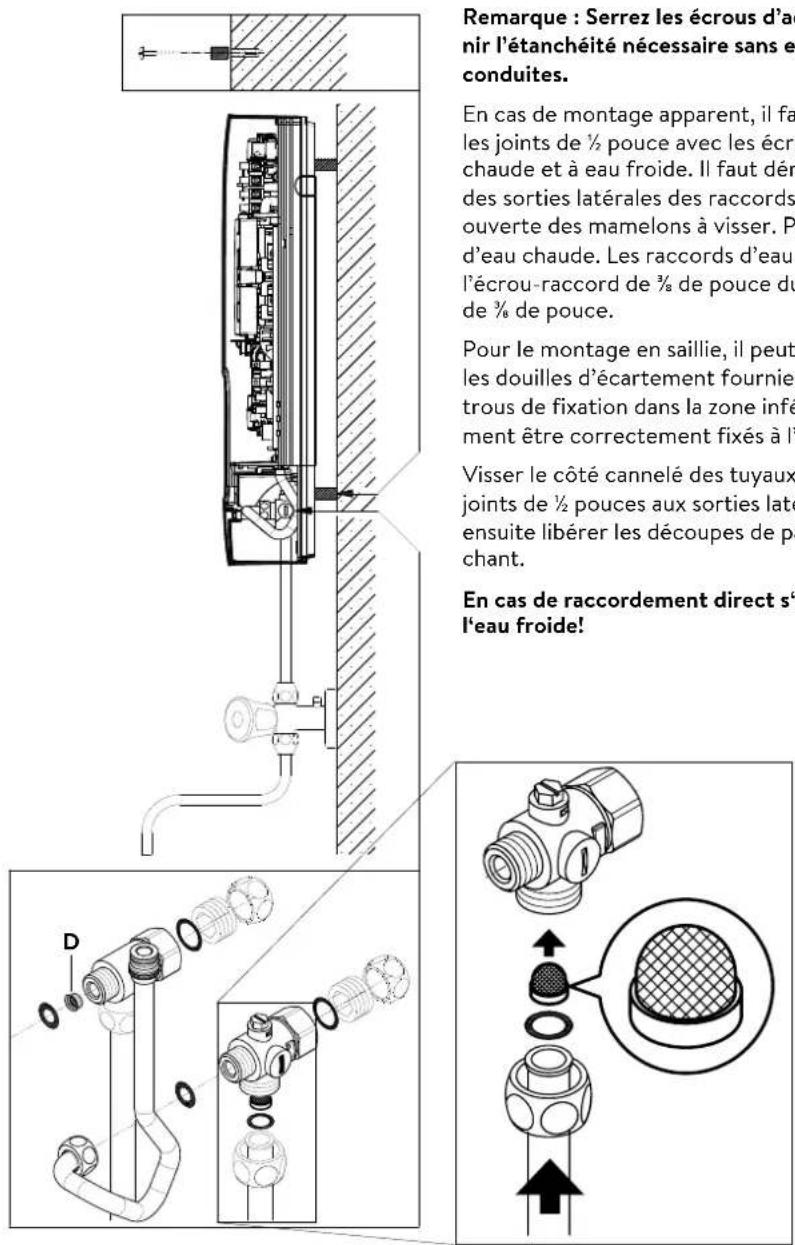

5. Montage en saillie .... 45

6. Branchement électrique....46

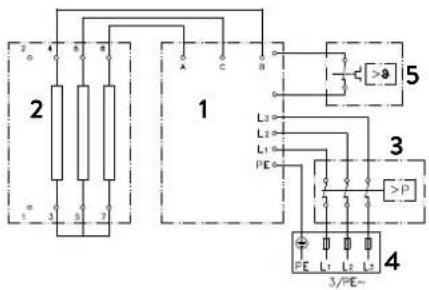

Schéma électrique....46
Conditions préalables du point de vue de la construction .. 46
Relais de délestage 46

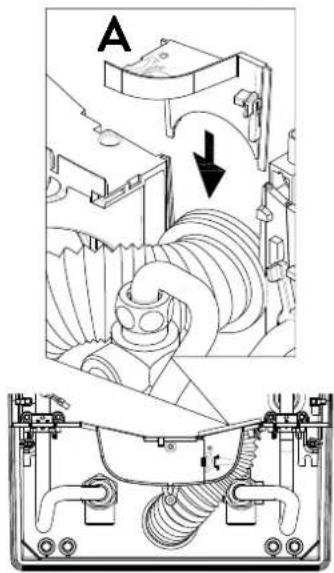

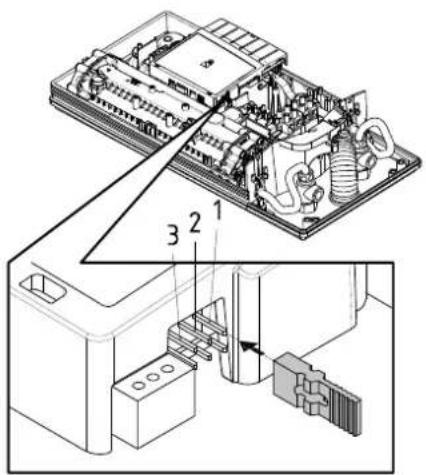

Branchement électrique par le dessous....47
Branchement électrique par le dessus....47

1. Première mise en service....48

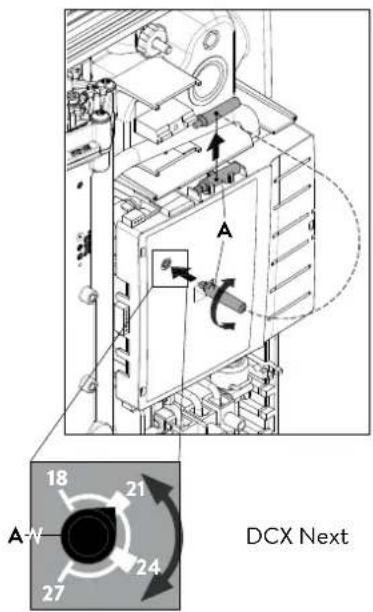

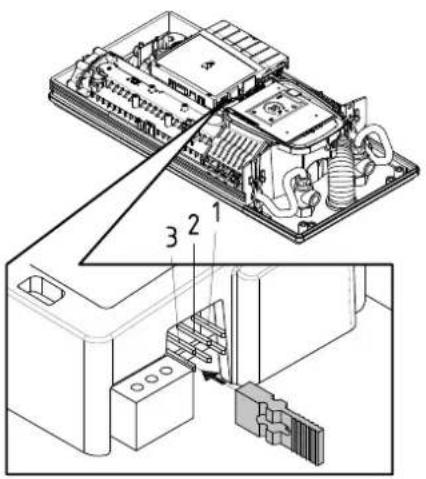

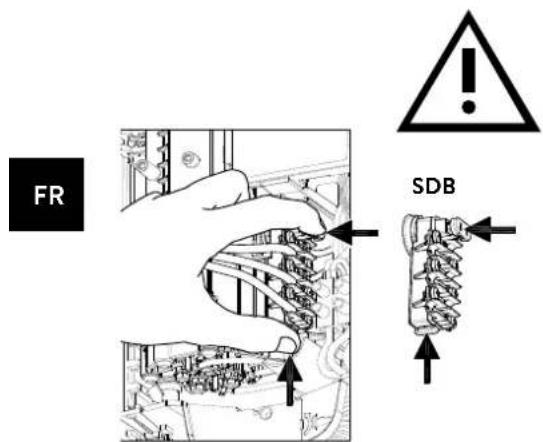

   Permutation de la puissance ....48
   Verrouillage du panneau de commande....49

2. Opérations d'entretien....50

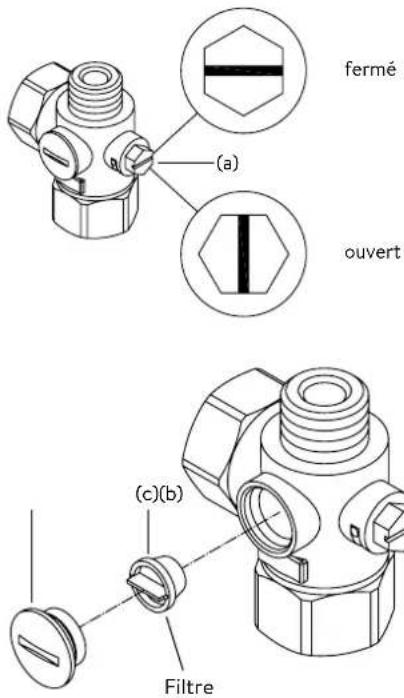

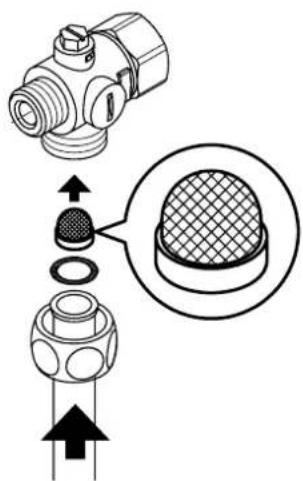

   Nettoyage et remplacement du filtre dans le raccord ..... 50
   Nettoyage et remplacement du filtre en cas de montage apparent .... 50

Les documents fournis avec l'appareil doivent être conservés dans un endroit sûr.

Enregistrement du dispositif

Enregistrez votre appareil en ligne sur notre site internet et profitez de notre service après-vente en cas de garantie.

Vos informations complètes aideront notre service client à traiter votre demande dans les plus brefs délais.

Pour l'enregistrement en ligne suivez simplement le lien ci-dessous ou utilisez le code QR avec votre smartphone ou votre tablette.

https://partner.clage.com/fr/service/device-registration/

Manuel d'instructions

Remarque : Les consignes de sécurité doivent être lues soigneusement et intégralement avant l'installation, la mise en service et l'utilisation et doivent être respectées lors de toute procédure et utilisation ultérieures !

1. Description de l'appareil

COMFORT 42° 58° -40° 35° 55° ECO HOT CLAGE

Le chauffe-eau instantané électronique confort DCX Next / DCX 13 Next est un chauffe-eau instantané à commande électronique résistant à la pression pour l'approvisionnement décentralisé en eau d'un ou plusieurs robinets.

L'électronique régule la puissance consommée en fonction de la température de sortie sélectionnée, de la température d'entrée correspondante et du débit afin d'atteindre la température réglée au degré près et de la maintenir constante en cas de variations de la pression. La température de sortie peut être réglée à 35 °C, 38 °C, 42 °C, 48 °C ou 55 °C à l'aide du bouton du capteur central.

Si la température d'entrée est froide et le débit élevé, il peut arriver que la température de sortie préréglée ne soit pas atteinte parce que la limite de performance a été dépassée. La température de sortie peut alors être augmentée en réduisant le débit d'eau chaude de la vanne.

Le chauffe-eau instantané peut être utilisé en combinaison avec un relais délesteur externe pour chauffe-eau instantanés électroniques (voir la notice de montage pour les détails).

Le chauffe-eau instantané se met automatiquement en marche lorsque vous ouvrez le robinet d'eau chaude. Il s'éteint automatiquement en refermant le robinet.

2. Environnement et recyclage

Ce produit a été fabriqué de manière neutre pour le climat, conformément aux normes Scope 1 + 2. Nous recommandons l'achat d'électricité 100 % verte afin que le fonctionnement soit également neutre sur le plan climatique.

Ce produit a été fabriqué avec des matériaux et des composants de qualité supérieure qui sont réutilisables. Lors de la mise au rebut, tenez compte du fait que les appareils électriques en fin de vie doivent être séparés des déchets ménagers. Par conséquent, apportez cet appareil à l'un des points de collecte municipaux qui renvoient les appareils électroniques usagés au système de recyclage. La mise au rebut conformément à la réglementation contribue à la protection de l'environnement et évite des effets néfastes sur l'homme et l'environnement, lesquels pourraient résulter d'une manipulation inappropriée des appareils à la fin de leur cycle de vie. Vous obtiendrez des informations précises sur la déchetterie ou le point de collecte le plus proche auprès de votre mairie.

Clients professionnels : veuillez prendre contact avec votre distributeur ou votre fournisseur lorsque vous souhaitez mettre au rebut des appareils, il vous communiquera des informations supplémentaires.

3. Utilisation

Réglage de la température

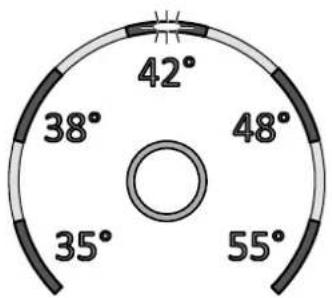

Le bouton de sélection de la température vous permet de sélectionner rapidement l'une des cinq températures préréglées requises pour les applications typiques d'eau chaude : « Lavage à la main » 35 °C, « Douche » 38 °C, « Bain » 42 °C, « Cuisine » 48 °C et « Nettoyage » 55 °C.

Chaque fois que vous appuyez sur le bouton, vous réglez le niveau supérieur suivant :

$$ 3 5 ^ {\circ} \mathrm{C} \bigcirc 3 8 ^ {\circ} \mathrm{C} \bigcirc 4 2 ^ {\circ} \mathrm{C} \bigcirc 4 8 ^ {\circ} \mathrm{C} \bigcirc 5 5 ^ {\circ} \mathrm{C} $$

En appuyant à nouveau sur le bouton, ○ le cycle recommence.

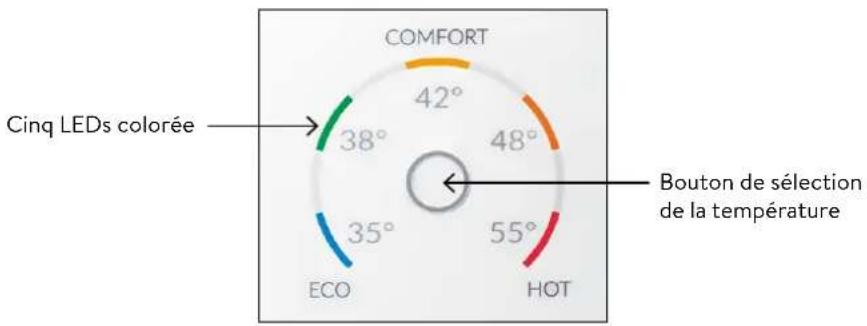

La température actuelle réglée est indiquée par l'une des cinq LED de couleur.

Limite de performance

Si la pleine capacité du chauffe-eau instantané n'est pas suffisante pour chauffer la quantité d'eau prélevée, la LED du point de consigne commence à clignoter (par exemple en hiver lorsque plusieurs robinets sont ouverts en même temps). La LED s'allume à nouveau en continu si l'on diminue le débit d'eau chaude car la puissance est à nouveau suffisante pour atteindre la température réglée.

Informations de l'appareil

Maintenez enfoncé le bouton de sélection de la température pendant 10 secondes permet d'ouvrir le mode info. Après dix secondes, toutes les LED s'allument une fois brièvement, puis s'éteignent à nouveau immédiatement pour confirmer que le mode info est actif. L'état de l'appareil est affiché par les LED :

• LED en bas à gauche : ÉTEINTE = pas de débit d'eau ; CLIGNOTANTE = débit d'eau en dessous du point d'enclenchement ; ALLUMÉE = débit d'eau au-dessus du point d'enclenchement.
• LED en haut au milieu : ALLUMÉE = chauffage actif ; CLIGNOTANTE = limite de performance. Sinon, éteinte.
• LED en bas à droite : ÉTEINTE = appareil OK ; CLIGNOTANTE = erreur détectée (contacter le service clientèle)

L'affichage revient au fonctionnement normal après 60 secondes ou après une brève pression sur la touche.

3. Utilisation

Purge après travaux d'entretien

Ce chauffe-eau instantané est équipé d'un détecteur automatique de bulles d'air qui empêche un fonctionnement à sec involontaire. Mais, malgré tout il faut purger l'appareil avant la première mise en service. Une nouvelle purge est nécessaire après chaque vidange (par exemple après des travaux sur l'installation d'eau, en raison d'un risque de gel ou après des réparations sur l'appareil) avant de remettre l'appareil en service.

1. Déconnectez le chauffe-eau instantané du réseau en coupant le disjoncteur.
2. Dévissez le brise-jet du robinet et ouvrez tout d'abord le robinet d'eau froide pour nettoyer la conduite d'eau en la rinçant et éviter ainsi que l'appareil ou le brise-jet ne s'encrasse.
3. Ouvrez et fermez ensuite plusieurs fois le robinet d'eau chaude correspondant jusqu'à ce que plus d'air ne sorte de la conduite et que tout l'air ait été évacué du chauffe-eau instantané.
4. C'est maintenant seulement que vous pouvez rétablir l'alimentation électrique du chauffe-eau instantané et revisser le brise-jet.
5. L'appareil active le chauffage après 10 secondes d'écoulement continu de l'eau.

Nettoyage et entretien

• Essuyer l'appareil et les robinets de distribution uniquement avec un chiffon humide. Ne pas utiliser de détergent abrasif ou de produit contenant un solvant ou du chlore.
• Pour un bon écoulement de l'eau, il est conseillé de dévisser et de nettoyer régulièrement les éléments de sortie (p. ex. mousseur et douchettes). Faites contrôler les composants électriques et hydrauliques tous les trois ans par un technicien formé afin que le bon fonctionnement et la sécurité d'utilisation soient garantis à tout moment.

4. Auto-dépannage et S.A.V.

FR

Les réparations doivent uniquement être effectuées par des centres techniques agréés.

Si le tableau suivant ne vous permet pas de remédier à un défaut de votre appareil, adressez-vous alors au S.A.V. central de CLAGE. Vous devrez fournir les informations qui figurent sur la plaque signalétique!

CLAGE SAS

Service Après Vente

4A, Rue Gutenberg

57200 Sarreguemines

France

Tél: [phone]

Fax: [phone]

Mail: [e-mail]

www.savclage.fr

KV Systeme sprl.

Rue du Parc, 83

4470 Saint-George-sur-Meuse

Belgique

Tél.: [phone]

[e-mail]

CLAGE GmbH

S.A.V.

Pirolweg 4

21337 Lüneburg

Allemagne

Tél: [phone]

E-mail: [e-mail]

Ce chauffe-eau instantané a été fabriqué avec le plus grand soin et a été contrôlé plusieurs fois avant la livraison. Si un problème survient, la cause est souvent facile à corriger. Commencez par couper puis à réarmer le disjoncteur pour « réinitialiser » l'électronique. Vérifiez ensuite si vous pouvez corriger vous-même le problème à l'aide du tableau suivant. Vous éviterez ainsi les frais d'une intervention inutile du S.A.V.

DCX Next / DCX 13 Next
Problème Cause Solution
L'eau reste froide, l'affichage de la température ne s'allume pas	Déclenchement du fusible intérieur	Remplacer le fusible ou mettre en marche
	Le pressostat de sécurité s'est déclenché	Informer le service clientèle
L'eau reste froide, l'affichage de la température s'allume	L'interrupteur de température de sécurité s'est déclenché	Informer le service clientèle
L'eau reste froide, toutes les LEDs cli-gnotent	L'appareil a détecté une erreur	Informer le service clientèle
L'eau chauffe, toutes les LED sauf l'affichage de la température cli-gnotent	L'appareil a détecté une erreur	Informer le service clientèle
Le débit d'eau chaude diminue	Robinet de sortie sale ou entartré	Nettoyer l'aérateur, la pomme de douche et les tamis
	La grille du filtre d'entrée est sale ou entartrée	Faire nettoyer le filtre d'entrée par le service clientèle
L'affichage de la température clignote en mode chauffage	Limite de performance atteinte	Réduire le débit d'eau chaude sur le robinet
La température sélectionnée n'est pas atteinte	L'eau froide est mélangée sur le robinet	Eau chaude du robinet uniquement, régler la température d'utilisation, vérifier la température de sortie
La touche du capteur ne réagit pas correctement	Le panneau de contrôle est mouillé	Sécher le panneau de contrôle avec un chiffon doux

1. Fiche technique de produit conformément aux indications des règlements de l'UE - 812/2013 814/2013

a b c d e f h i
	b.1 b.2				_WH % kWh	AEC °C LdB(A)		WA
CLAGE DCX Next 5E-270P-3B XS A					39 471		55 15
CLAGE DCX13 Next	5E-135P-3B	XS A			39	472	55 15

Explications

a	Nom ou marque
b.1	Désignation de l’appareil
b.2	Type d’appareil
c	Profil de charge
d Profil de charge
e	Efficacité énergétique en préparation d’ECS
f	Consommation électrique annuelle
g	Profil de charge alternatif, efficacité énergétique en préparation d’ECS correspondante et consommation électrique annuelle correspondante, sous réserve qu’elles soient disponibles
h Réglages de température de l’élément de réglage de la température du chauffe-eau

i Niveau de puissance acoustique à l'intérieur

Remarques supplémentaires

Toutes les dispositions particulières à prendre lors du montage, de la mise en service, de l'utilisation et de l'entretien du chauffe-eau se trouvent dans les instructions d'utilisation et d'installation.

Toutes les données indiquées ont été déterminées sur la base des indications des directives européennes. Contrairement aux informations sur le produit qui figurent à un autre endroit, elles s'appuient sur des conditions d'essai différentes.

La consommation d'énergie a été déterminée d'après un procédé normalisé selon les indications UE. Le besoin en énergie réel de l'appareil dépend de l'application individuelle.

Instructions de montage

1. Vue d'ensemble

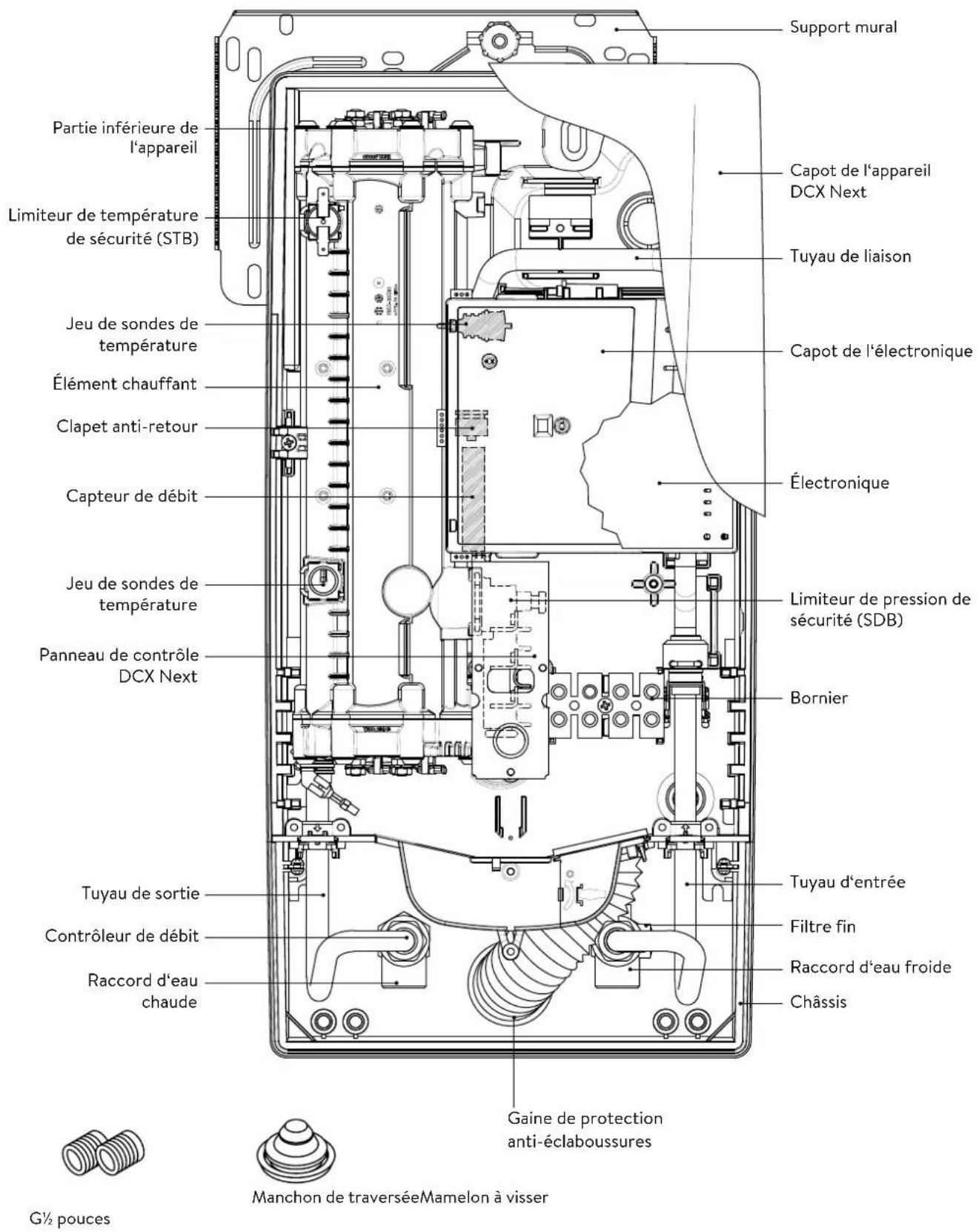

Support mural Partie inférieure de l'appareil Capot de l'appareil DCX Next Limiteur de température de sécurité (STB) Tuyau de liaison Jeu de sondes de température Capot de l'électronique Élément chauffant Clapet anti-retour Électronique Capteur de débit Limiteur de pression de sécurité (SDB) Jeu de sondes de température Bornier Panneau de contrôle DCX Next Tuyau d'entrée Filtre fin Tuyau de sortie Raccord d'eau froide Contrôleur de débit Châssis Raccord d'eau chaude Gaine de protection anti-éclaboussures Manchon de traverséeMamelon à visser G½ pouces

2. Caractéristiques techniques

Typ DCX13 Next DCX Next
Classe d'efficacité énergétique A *	)
Puissance / courant nominal	11 kW..13,5 kW (16 A..20 A) 18 kW..27 kW (26 A..39 A)
Puissance / courant choisi(e)	11 kW / 16 A	13,5 kW / 20 A	18 kW / 26 A	21 kW / 30 A	24 kW / 35 A	27 kW / 39 A
Branchement électrique	3~/PE 380..415 V AC		3~/PE 380..415 V AC			3~/PE 400 V AC
Section de câble requise1)	1,5 mm2	2,5 mm2	4,0 mm2	4,0 mm2	6,0 mm2	6,0 mm2
Production d'eau chaude (l/min)max. avec Δt = 28 Kmax. avec Δt = 38 K	5,6 2)4,1	6,9 2)5,1 2)	9,2 2)6,8	10,7 2)7,9	12,3 2)9,0 2)	13,8 2)10,2 2)
Capacité nominale	0,4 l
Surpression nominale	1,0 MPa (10 bar)
Type de raccordement	résistant à la pression / hors pression
Système de chauffage	Fil nu IES®
Domaine d'application à 15 °C:Résistivité de l'eauConductivité électrique	≥ 1100 Ωcm≤ 90 mS/m
Température d'entrée	≤ 30 °C
Débit de mise en marche - max.	1,5 l/min - 5,0 3)		1,5 l/min - 8,0 3)
Chute de pression	0,08 bar à 1,5 l/min 1,3 bar à 9,0 l/min4)
Plage de réglage de la température	35 °C / 38 °C / 42 °C / 48 °C / 55 °C
Branchement de l'eau	G 1⁄2 "
Poids (avec plein d'eau)	4,2 kg
Classe de protection selon VDE	I
Classe de protection / sécurité	IP25 CE

*) Les indications correspondent au décret du règlement UE N° 812/2013
1) Section maximale admissible pour le câble de raccordement 10 mm2
2) Eau mélangée
3) Débit limité pour atteindre une augmentation optimale de la température
4) Sans contrôleur de débit

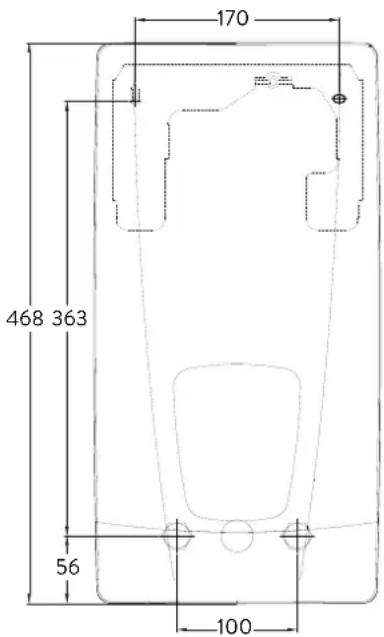

3. Dimensions

170 468 363 56 100

Cotes en mm

239 96

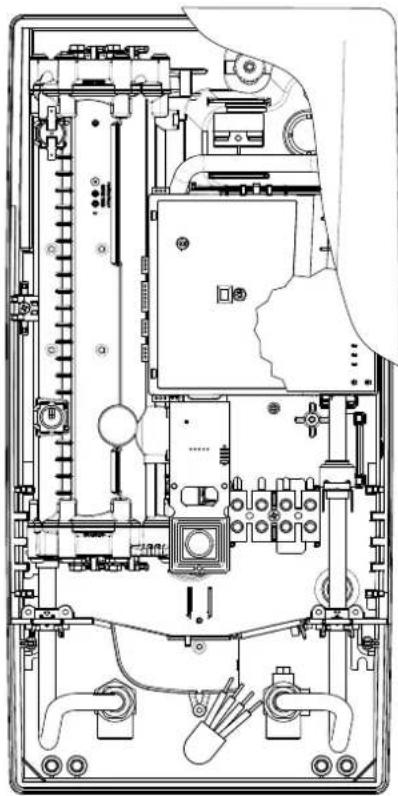

4. Installation

CLAGE Lüneburg DIN 4109 PA-IX 16951/I MPA NRW.

Du fait de la réglementation nationale sur la construction, un certificat de contrôle général émis par le centre technique du bâtiment est délivré pour cet appareil pour justifier de son aptitude à l'utilisation du point de vue des émissions sonores.

Doivent être respectées :

• p. ex. VDE 0100
• EN 806
- Dispositions des entreprises de distribution d'énergie et d'eau
- Caractéristiques techniques et indications sur la plaque signalétique
• L'utilisation exclusive d'outils adaptés et non endommagés

Lieu de montage

• L'appareil doit uniquement être installé dans un local hors gel. L'appareil ne doit jamais être exposé au gel.
• L'appareil est prévu pour un montage mural et doit être installé verticalement avec les raccords d'eau en bas ou bien transversalement avec les raccords d'eau à gauche.
• L'appareil est conforme au degré de protection IP25 et selon VDE 0100 Partie 701 (IEC 60364-7), il peut être installé dans la zone de protection 1.
• Il convient que la distance entre le chauffe-eau instantané et le point de prélèvement soit la plus courte possible pour éviter les pertes thermiques.
• L'appareil doit être accessible pour les opérations d'entretien.
• Les tuyaux en matière plastique ne sont autorisés que s'ils sont conformes à la norme DIN 16893 Série 2.
• La résistivité de l'eau à 15 °C doit être au moins égale à 1100 Ω cm. Vous pouvez obtenir cette valeur auprès de votre service des eaux.

Accessoires de montage

Cet accessoire de montage est à utiliser pour les installations en présence de conditions d'utilisation difficiles :

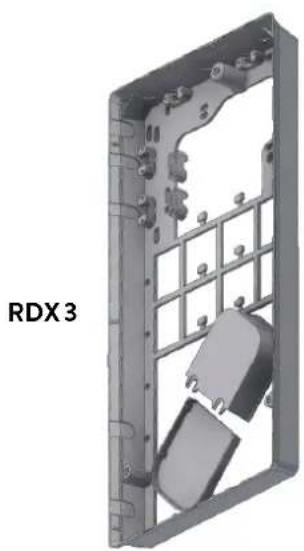

Cadre de montage RDX 3

(N° de réf. 36100)

Ce cadre de montage permet de monter le chauffe-eau instantané lorsque le branchement électrique sort du mur en un endroit quelconque sous l'appareil.

Lors de l'utilisation du RDX, l'indice de protection passe de IP25 à IP24.

Kit de montage de tube VDX

(N° de réf. 34120) - RDX / RDX 3 nécessaire ! -

Ce kit de montage permet de monter le chauffe-eau instantané lorsque les raccords d'eau sortent du mur décalés ou inversés sous l'appareil ou lorsqu'ils sont posés sur le mur à côté de l'appareil. Le branchement électrique peut sortir du mur en un endroit quelconque sous l'appareil ou être posé en apparent.

Kit de montage de tube UDX

(N° de réf. 34110) - RDX / RDX 3 nécessaire ! -

Ce kit de montage permet de monter le chauffe-eau instantané lorsque les raccords d'eau se terminent au-dessus de l'appareil. Le branchement électrique peut sortir du mur en un endroit quelconque sous l'appareil ou être posé en apparent.

4. Installation

12

G 1/2" 100

Montage du support mural

Remarque : Si vous installez ce chauffe-eau instantané en remplacement d'une modèle d'une autre marque, il n'est généralement pas nécessaire de percer de nouveaux trous pour le support mural. Le point 2 est alors supprimé.

Rincez soigneusement les conduites d'eau avant l'installation pour en éliminer les impuretés.

1. Vissez les mamelons à visser dans les deux raccords muraux avec une clé Allen de 12 mm. Les joints doivent ici être entièrement vissés dans le filet. Les mamelons à visser doivent dépasser d'au moins 12 – 14 mm après avoir été serrés.
2. Maintenez le gabarit de montage fourni contre le mur et alignez-le de telle sorte que les trous dans le gabarit coïncident avec les raccords. Tracez les trous de perçage d'après le gabarit et percez les trous avec un foret de 6 mm. Insérez les che- villes fournies.
3. Ouvrez l'appareil. Pour ce faire, tirez le cache vers le bas et desserrez la vis centrale. Soulevez le capot avec précaution, retirez la fiche du panneau de contrôle et notez la position de la fiche.
4. Desserrez l'écrou moleté du support mural, retirez le support mural et vissez le support mural au mur. Les entretoises fournies permettent de compenser le décalage lié au carrelage ou les irrégularités jusqu'à 30 mm. Elles se montent entre le mur et le support mural.

Remarque : Serrez les écrous d'accouplement avec modération, de manière à obtenir l'étanchéité nécessaire sans endommager les éléments de robinetterie ni les conduites.

• Vissez le raccord à eau froide sur le mamelon avec l'écrou d'accouplement et le joint 12 pouces comme illustré.
• Vissez le raccord à eau chaude sur le mamelon avec l'écrou d'accouplement et le joint ½ pouces.
• Poussez le contrôleur de débit « D » dans le raccord d'eau chaude. Le joint torique doit être visible.

4. Installation

FR

(a) fermé ouvert

Montage de l'appareil

• Il peut arriver que le câble d'alimentation électrique soit posé dans la partie supérieure de l'appareil ou sur la surface. Dans ce cas, veuillez d'abord suivre les étapes 1 à 3 selon la description « Raccordement électrique par le dessus » du chapitre « Branchement électrique ».
• Placez l'appareil sur le support mural de telle sorte que la tige filetée de ce dernier s'adapte dans le trou prévu à cet effet dans l'appareil. Vous pouvez éventuellement apporter de petites corrections en pliant prudemment la tige filetée du support mural. Il doit cependant être possible de visser les conduites d'eau de l'appareil sans forcer.
• Vissez l'écrou moleté en plastique sur la tige filetée du support mural.
• Vissez les deux écrous d'accouplement de 38 pouces des conduites d'eau de l'appareil sur les raccords posés en les munissant respectivement de leur joint de 38 pouces.

1. Ouvrez la conduite d'eau et tournez lentement le robinet d'arrêt (a) dans le raccord à eau froide en position « ouvert ». Vérifiez l'étanchéité de tous les raccords.
2. Ouvrez et fermez ensuite plusieurs fois le robinet d'eau chaude correspondant jusqu'à ce qu'il n'y ait plus d'air qui sorte de la conduite et que tout l'air ait été évacué du chauffe-eau instantané.

5. Montage en saillie

Remarque : Serrez les écrous d'ac nir l'étanchéité nécessaire sans en conduites. En cas de montage apparent, il fa les joints de ½ pouce avec les écro chaude et à eau froide. Il faut dén des sorties latérales des raccords ouverte des mamelons à visser. P d'eau chaude. Les raccords d'eau l'écrou-raccord de ¾ de pouce du de ¾ de pouce. Pour le montage en saillie, il peut les douilles d'écartement fournies trous de fixation dans la zone infé ment être correctement fixés à l' Visser le côté cannelé des tuyaux joints de ½ pouces aux sorties laté ensuite libérer les découpes de pa chant. En cas de raccordement direct s' l'eau froide!

Remarque : Serrez les écrous d'accouplement avec modération, de manière à obtenir l'étanchéité nécessaire sans endommager les éléments de robinetterie ni les conduites.

En cas de montage apparent, il faut visser les deux mamelons à visser de ½ pouces et les joints de ½ pouce avec les écrous d'accouplement de ½ pouces du raccord à eau chaude et à eau froide. Il faut démonter les deux capuchons borgnes de ½ pouces des sorties latérales des raccords à eau chaude et à eau froide et y visser l'extrémité ouverte des mamelons à visser. Poussez le contrôleur de débit « D » dans le raccord d'eau chaude. Les raccords d'eau chaude et froide doivent ensuite être vissés sur l'écrou-raccord de ¾ de pouce du tuyau d'entrée et de sortie de l'appareil avec le joint de ¾ de pouce.

Pour le montage en saillie, il peut être utile de monter l'appareil à distance en utilisant les douilles d'écartement fournies, comme indiqué sur le dessin ci-contre. Les deux trous de fixation dans la zone inférieure de raccordement des tuyaux doivent également être correctement fixés à l'aide de chevilles de 6 mm et de vis.

Visser le côté cannelé des tuyaux muni des écrous d'accouplement de ½ pouces et des joints de ½ pouces aux sorties latérales du raccord à eau chaude et à eau froide. Il faut ensuite libérer les découpes de passage des tuyaux dans le capot avec un outil tranchant.

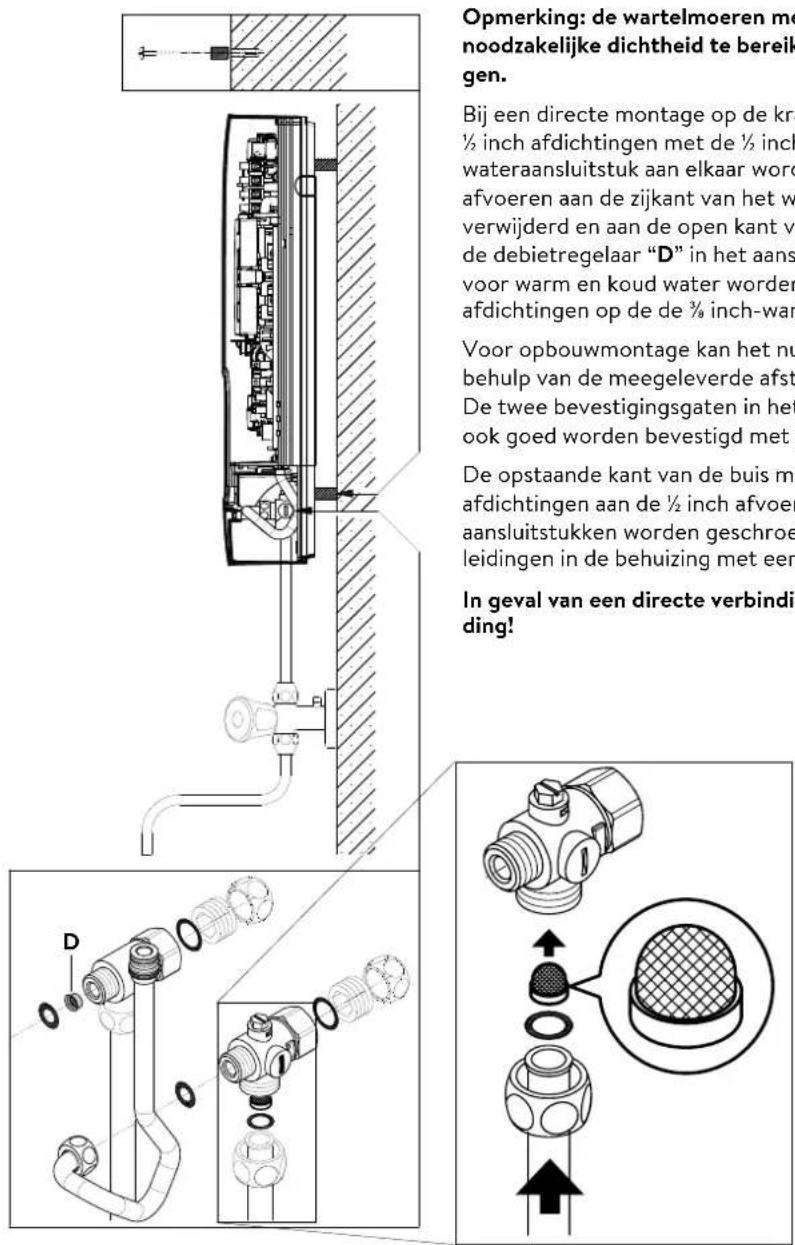

En cas de raccordement direct s'il vous plaît noter: Mettre la crépine dans le cadre de l'eau froide!

6. Branchement électrique

Schéma électrique

2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

1. Électronique
2. Élément chauffant
3. Limiteur de pression de sécurité SDB
4. Bornier
5. Limiteur de température de sécurité STB

Réservé au professionnel!

Doivent être respectés:

• p. ex. VDE 0100
- Le règlements des entreprises de distribution d'énergie et d'eau locales
- Caractéristiques techniques et indications sur la plaque signalétique
• Relier l'appareil à la terre !

Conditions préalables du point de vue de la construction

• L'appareil doit être raccordé en permanence à des lignes d'alimentation électriques installées fixement. L'appareil doit être raccordé au conducteur de protection.
• Les câble électriques doivent être en parfait état et ne doivent plus être accessibles après le montage.
• Il faut prévoir du côté de l'installation un dispositif de sectionnement permettant d'isoler tous les pôles du secteur avec une ouverture de contact minimale de 3 mm (par exemple par des fusibles).
• Pour protéger l'appareil, il faut monter un élément de protection de ligne dont le courant de déclenchement est adapté au courant nominal de l'appareil.

Relais de délestage

Si d'autres appareils triphasés sont raccordés, vous pouvez poser un relais de délestage pour chauffe-eau instantané électronique (N° de réf. CLAGE 82250) sur la phase L2.

Pour éviter un éventuel clignotement du relais de délestage dans la plage de performance basse du chauffe-eau instantané (basse température et bas débit), le mode de fonctionnement « relais de délestage » peut être activé :

• Débranchez l'appareil du réseau (p. ex. en coupant les fusibles).
• Retirez le pont de l'électronique de puissance et placez-le en position « 1 » (voir photo).
• Remettre l'appareil en service.

6. Branchement électrique

A ↓

Branchement électrique par le dessous

Remarque : Si nécessaire, le terminal de connexion peut être déplacé vers la partie supérieure de l'appareil. Veuillez suivre les instructions figurant dans la section suivante.

Avant de procéder au raccordement de l'appareil, assurez-vous que le réseau électrique d'alimentation est hors tension!

1. Retirez la gaine du câble de raccordement environ 6 cm après sa sortie du mur. Enfilez la gaine de protection anti-éclaboussures sur le câble de raccordement avec la petite ouverture vers l'avant de manière à ce qu'elle soit bien à plat contre le mur. Celle-ci évite que de l'eau qui pourrait éventuellement pénétrer dans l'appareil entre en contact avec les câbles électriques. Le câble de raccordement ne doit pas être endommagé ! L'embout de protection doit être utilisé !
2. Dénudez les fils individuels et connectez-les au terminal de raccordement conformément au schéma électrique. L'appareil doit être raccordé au conducteur de protection.
3. Tirez la gaine de protection jusqu'à ce qu'elle recouvre les câbles de raccordement et façonnez les câbles de raccordement de manière à ce que la gaine de protection s'insère dans l'évidement de la paroi intermédiaire sans tension mécanique. Insérez la fixation de la gaine (A).

Branchement électrique par le dessus

Avant de procéder au raccordement de l'appareil, assurez-vous que le réseau électrique d'alimentation est hors tension!

1. Ouvrez le point de rupture prédéterminé (S) sur l'embossage dans la partie supérieure de l'appareil en appliquant une forte pression avec un outil émoussé (par exemple un tournevis). Si le câble de connexion électrique est installé en surface, ouvrez la découpe située à droite de la partie inférieure du boîtier.
2. Coupez le passe-fil du sac d'accessoires en fonction de la section de la conduite d'alimentation. Pour obtenir une protection optimale contre l'eau, l'ouverture de l'embout doit être légèrement plus petite que la section du câble de raccordement. Introduire l'embout dans l'ouverture. L'embout de protection doit être utilisé!
3. Gainer le câble de connexion pour que la gaine se prolonge à travers le passe-fil à l'intérieur de l'appareil. Prendre l'appareil préparé dans une main et faire passer le câble à travers le passe-fil avec l'autre main.
4. Poser l'appareil sur le support mural, guider la tige filetée du support mural à travers le trou de l'appareil prévu et fixer l'appareil.
5. Desserrez la vis de fixation du bornier et déplacez celui-ci sur le pied du haut où vous le fixez à nouveau.
6. Dénudez les fils individuels du câble de raccordement et connectez-les au terminal de raccordement conformément au schéma électrique. L'appareil doit être raccordé au conducteur de protection.

7. Première mise en service

FR SDB

STB

(Système à plusieurs puissances):

Pour le DCX Next, la puissance nominale sous 400 V peut être réglée en interne sur 27 kW, 24 kW, 21 kW ou 18 kW.

Pour le DCX 13 Next, la puissance nominale sous 400 V peut être réglée en interne sur 13,5 kW et 11,0 kW.

A DCX Next 18 21 A-N 24 27

A-N 11 13 DCX13 Next

Avant de procéder au branchement électrique, remplir le réseau de conduites et l'appareil d'eau en ouvrant lentement et en fermant plusieurs fois le robinet de prélèvement d'eau chaude. Le circuit sera ainsi entièrement purgé.

Retirez le régulateur de jet éventuellement présent du robinet afin de garantir un débit maximal. Rincez la conduite à eau chaude et à eau froide pendant au moins une minute chacune.

Une nouvelle purge est nécessaire après chaque vidange (par exemple après des travaux sur l'installation d'eau, en raison d'un risque de gel ou après des répa rations sur l'appareil) avant de remettre l'appareil en service.

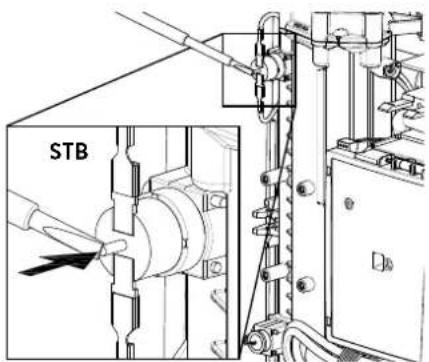

Si le chauffe-eau instantané ne peut pas être démarré, vérifiez si le limiteur de température de sécurité (STB) ou le limiteur de pression de sécurité (SDB) s'est déclenché pendant le transport. Assurez-vous que l'appareil est hors tension et, si nécessaire, réinitialisez l'interrupteur de sécurité.

Permutation de la puissance

Doit obligatoirement être effectuée par un professionnel autorisé, sinon la garantie est annulée!

À la première mise sous tension, il faut régler la puissance maximale de l'appareil.

La puissance maximale possible dépend des conditions d'installation. Respectez impérativement les indications du tableau des caractéristiques techniques, notamment la section requise du câble électrique et le calibre du disjoncteur. Respectez également les prescriptions de la norme DIN VDE 0100.

1. Fixez la puissance unitaire maximale en fonction de l'environnement de l'installation. Pour ce faire, sortez l'outil auxiliaire « A » du support situé sur le couvercle de l'électronique et tournez l'interrupteur sur la valeur souhaitée.

DCX Next DCX13		Next
Butée gauche 18 kW Cran d'arrêt 1 11 kW
Cran d'arrêt 1 21 kW Cran d'arrêt 2 13,5 kW
Cran d'arrêt 2	24 kW
Butée droite	27 kW

1. Replacez l'outil auxiliaire dans le support, connectez le câble du panneau de commande au panneau de commande dans le capot, placez le capot sur l'appareil et fixez-le avec la vis du capot.

Remarque : Le câble du panneau de contrôle ne doit pas être pincé ou serré.

1. Marquez la puissance réglée sur la plaque signalétique et poussez le couvercle du capot par le bas jusqu'à ce qu'à la butée.
2. Établissez l'arrivée électrique vers l'appareil.
3. Après avoir réglé la puissance maximale de l'appareil, le chauffage de l'eau est activé après environ 10 - 30 sec de circulation de l'eau.
4. Ouvrez le robinet d'eau chaude. Vérifiez le fonctionnement du chauffe-eau instantané.
5. Familiarisez l'utilisateur avec l'utilisation de l'appareil et remettez-lui le mode d'emploi.
6. Remplissez la carte d'enregistrement et envoyez-la au service client d'usine ou enregistrez votre appareil en ligne sur notre page d'accueil (voir aussi page 34).

Remarque : Chaque fois que la tension d'alimentation est mise en marche, la puissance réglée est indiquée par des clignotements courts et longs alternés des deux LED de la section puissance. Si le régulateur est mal positionné, cela est indiqué par de courts clignotements continus.

7. Première mise en service

Verrouillage du panneau de commande

Le panneau de commande peut être verrouillé à l'intérieur de l'appareil. La température est déterminée sur la dernière valeur sélectionnée et la touche du capteur est désactivée.

Activation de la fonction de blocage

1. Sélectionner la température de l'eau chaude.
2. Débrancher l'appareil du réseau (p. ex. en coupant les fusibles).
3. Retirez le pont de l'électronique de puissance et placez-le en position « 3 » (voir photo).
4. Remettre l'appareil en service.

Désactiver la fonction de blocage.

1. Débrancher l'appareil du réseau (couper les fusibles).
2. Retirer le pont de l'électronique de puissance et placer en position « ARRÊT » (voir photo).
3. Remettre l'appareil en service.

8. Opérations d'entretien

fermé (a) ouvert (c)(b) Filtre

Les opérations d'entretien doivent uniquement être effectuées par un centre technique agréé.

Nettoyage et remplacement du filtre dans le raccord

Le raccord à eau froide de cet chauffe-eau instantané est équipé d'un robinet d'arrêt intégré et d'un filtre. L'encrassement du filtre peut réduire la capacité de production d'eau chaude, dans quel cas il faut nettoyer ou remplacer le filtre en procédant comme suit :

1. Coupez le disjoncteur du chauffe-eau instantané pour le déconnecter du secteur et protégez-le contre toute remise sous tension involontaire.
2. Ouvrez l'appareil en tirant le couvercle vers le bas, en desserrant la vis en dessous. Soulevez le capot avec précaution, retirez la fiche du panneau de contrôle et notez la position de la fiche.
3. Fermez lentement le robinet d'arrêt dans le raccord à eau froide (a) en l'amenant en position « fermé ».
4. Dévissez la vis de fermeture (b) du raccord à eau froide et sortez le filtre (a). Remarque : De l'eau résiduelle peut s'échapper.
5. Vous pouvez à présent nettoyer ou remplacer le filtre.
6. Resserrez la vis de fermeture après avoir installé le filtre propre.
7. Ouvrez de nouveau le robinet d'arrêt dans le raccord à eau froide en l'amenant lentement en position « ouvert ». Vérifiez qu'il n'y a pas de fuites.
8. Purgez l'appareil en ouvrant et fermant plusieurs fois le robinet d'eau chaude correspondant jusqu'à ce qu'il n'y ait plus d'air qui sorte de la conduite.
9. Connectez le câble du panneau de commande au panneau de commande dans le capot, mettez le capot en place et vissez la vis du capot.
   Remarque : Le câble du panneau de contrôle ne doit pas être pincé ou serré. Ensuite, remettez les fusibles de la maison sous tension.

Nettoyage et remplacement du filtre en cas de montage apparent

Le raccord à eau froide de cet chauffe-eau instantané est équipé d'un filtre. L'encrassement du filtre peut réduire la capacité de production d'eau chaude, dans quel cas il faut nettoyer ou remplacer le filtre en procédant comme suit:

1. Coupez le disjoncteur du chauffe-eau instantané pour le déconnecter du secteur et protégez-le contre toute remise sous tension involontaire.
2. Fermez le robinet d'arrêt dans la conduite d'entrée.
3. Ouvrez l'appareil en tirant le couvercle vers le bas, en desserrant la vis en dessous. Soulevez le capot avec précaution, retirez la fiche du panneau de contrôle et notez la position de la fiche.
4. Débranchez le tuyau d'entrée du raccord à eau. Remarque : De l'eau résiduelle peut s'échapper.
5. Vous pouvez à présent nettoyer ou remplacer le filtre.
6. Après avoir installé le filtre propre, revissez le tuyau d'entrée au raccord à eau.
7. Ouvrez lentement le robinet d'arrêt dans la conduite d'entrée. Vérifiez qu'il n'y a pas de fuites.
8. Purgez l'appareil en ouvrant et fermant plusieurs fois le robinet d'eau chaude correspondant jusqu'à ce qu'il n'y ait plus d'air qui sorte de la conduite.
9. Connectez le câble du panneau de commande au panneau de commande dans le capot, mettez le capot en place et vissez la vis du capot.
   Remarque : Le câble du panneau de contrôle ne doit pas être pincé ou serré. Ensuite, remettez les fusibles de la maison sous tension.

Inhoud

Instructies

5. Directe montage op de kraan
