DCX Next - Kotol Clage - Bezplatný návod na obsluhu

Značka	Clage
Model	DCX Next
Typ produktu	Elektronický prietokový ohrievač vody
Rozmery (V x Š x H)	468 x 170 x 363 mm
Hmotnosť (s vodou)	4,2 kg
Elektrické napájanie	Trojfázové 380–415 V AC, 50/60 Hz
Nastaviteľný menovitý výkon	18, 21, 24 alebo 27 kW podľa nastavenia
Prednastavené teploty	35 °C, 38 °C, 42 °C, 48 °C, 55 °C
Prietok pri zapnutí	1,5 l/min
Maximálny prietok	8,0 l/min
Menovitý tlak	1,0 MPa (10 bar)
Vodovodná prípojka	G 1/2"
Vyhrievací systém	Holý drôt IES®
Trieda ochrany	IP25
Trieda energetickej účinnosti	A (EÚ 812/2013)
Ročná spotreba elektriny	471 kWh (záťažový profil M)
Hladina akustického výkonu	15 dB(A)
Displej a ovládanie	5 farebných LED, stredové dotykové tlačidlo
Bezpečnosť	Obmedzovač teploty (STB), obmedzovač tlaku (SDB), ochrana IP25
Údržba	Čistenie filtra, odvzdušnenie po vypustení, kontrola každé 3 roky
Súčasťou balenia	Nástenný držiak, montážna šablóna, tesnenie atď.

Často kladené otázky - DCX Next Clage

Ako nastaviť teplotu vody na ohrievači DCX Next?

Stlačte stredové tlačidlo na prechádzanie piatich prednastavených teplôt: 35 °C (umývanie rúk), 38 °C (sprcha), 42 °C (kúpeľ), 48 °C (kuchyňa) a 55 °C (čistenie). Zvolená teplota je indikovaná farebnou LED.

Čo znamená blikanie LED teploty počas ohrevu?

LED bliká, keď je dosiahnutý limit výkonu. To znamená, že maximálny výkon nestačí na ohrev prietoku vody na nastavenú teplotu. Znížte prietok teplej vody na kohútiku, aby LED opäť svietila neprerušovane.

Prečo voda zostáva studená a LED sa nerozsvietia?

Môže to byť spôsobené vypnutím vnútornej poistky alebo bezpečnostného tlakového spínača. Skontrolujte istič a znovu ho zapnite. Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako odvzdušniť ohrievač po údržbe?

Vypnite elektrické napájanie. Otvorte kohútik studenej vody na prepláchnutie potrubia, potom niekoľkokrát otvorte a zatvorte kohútik teplej vody, kým neprestane unikať vzduch. Potom obnovte napájanie. Zariadenie začne ohrievať po 10 sekundách nepretržitého prietoku.

Ako vyčistiť filter na vstupe vody?

Odpojte zariadenie od siete. Zatvorte uzatvárací kohútik na prípojke studenej vody. Odskrutkujte uzatváraciu skrutku a vyberte filter. Vyčistite ho alebo vymeňte, potom zaskrutkujte späť. Znovu otvorte uzatvárací kohútik a odvzdušnite.

Aký výkon mám zvoliť pre moju inštaláciu?

Maximálny výkon závisí od prierezu kábla a ističa. Pomocou priloženého pomocného nástroja nastavte prepínač na požadovanú hodnotu: 18, 21, 24 alebo 27 kW (DCX Next). Túto operáciu musí vykonať odborník.

Čo robiť, ak všetky LED blikajú?

To indikuje zistenú chybu zariadením. Zaznamenajte správanie LED (pozri informačný režim) a kontaktujte popredajný servis. Môžete najprv skúsiť vypnúť a potom obnoviť napájanie.

Môžem nainštalovať zariadenie do kúpeľne?

Áno, zariadenie je certifikované IP25 a môže byť inštalované v ochrannej zóne 1 podľa VDE 0100. Musí byť umiestnené v priestore bez mrazu a prístupné pre údržbu.

Ako uzamknúť ovládací panel?

Vyberte požadovanú teplotu, potom odpojte zariadenie. Odstráňte prepojku z výkonovej elektroniky a umiestnite ju do polohy 3. Znovu pripojte zariadenie: panel je uzamknutý. Na odomknutie vráťte prepojku do polohy VYPNUTÉ.

Kde nájdem popredajný servis pre môj ohrievač Clage?

Centrálny servis vo Francúzsku: CLAGE SAS, 4A Rue Gutenberg, 57200 Sarreguemines, tel. [phone]. V Belgicku: KV Systeme sprl, rue du Parc 83, 4470 Saint-George-sur-Meuse. V Nemecku: CLAGE GmbH, Pirolweg 4, 21337 Lüneburg.

NÁVOD NA OBSLUHU DCX Next Clage

Registrace prístroje

744 01 Frenštát pod Radhoštěm

Česká Republika

Tel: [phone]

E-mail: [e-mail]

(obj. č. 34120) – nutné RDX / RDX 3! –

(obj. č. 34110) – nutné RDX / RDX 3! –

Montáž úchytu na zed'

1. Popis zariadenia 154
2. Životné prostredie a recyklácia 154
3. Použitie.... 155
   Nastavenie teploty.... 155
   Limit výkonu....155
   Informácia o zariadení.... 155
   Odvzdušnenie po údržbárskych prácach ..... 156
   Čistenie a ošetrovanie.... 156
4. Svojpomoc s problémami a zákaznícky servis ..... 157
5. Produktový list podľa predpisov EÚ - 812/2013 814/2013 158

Montážny návod

1. Prehl'ad 159
2. Technické údaje 160
3. Rozmery 160

4. Inštalácia 161
   Miesto montáže 161
   Príslušenstvo k montáži....161
   Montáž držiaka na stenu....162
   Nainštalujte vodovodné armatúry.... 162
   Namontovanie zariadenia.... 163

5. Povrchová montáz 164

6. Elektrická prípojka.... 165

Schéma zapojenia....165

Štrukturálne predpoklady.... 165

Relé na odl'ahčenie záťaže.... 165

Elektrická prípojka zdola.... 166

Elektrická prípojka zhora....166

1. Prvé uvedenie do prevádzky 167

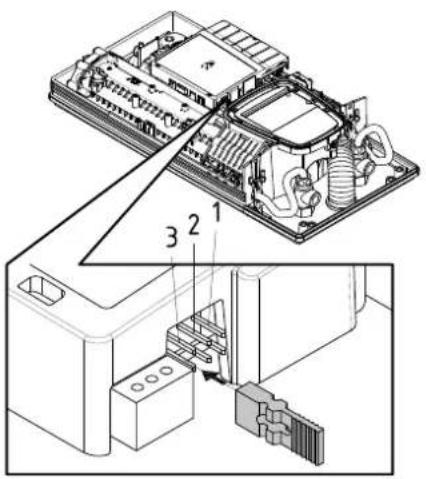

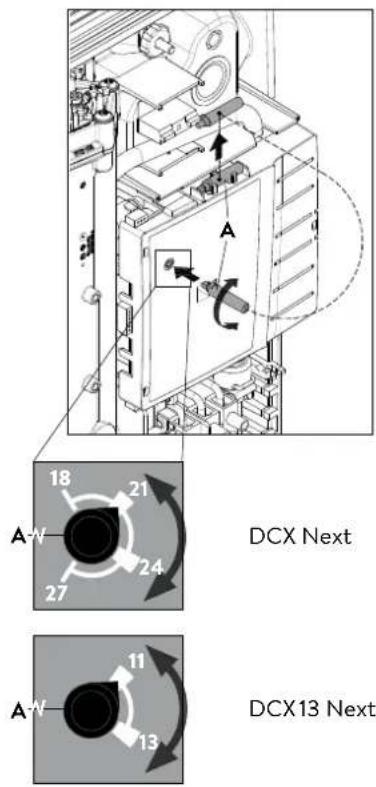

   Prepínanie výkonu 167
   Zámok ovládacieho panelu....168

2. Údržbárske práce.... 169

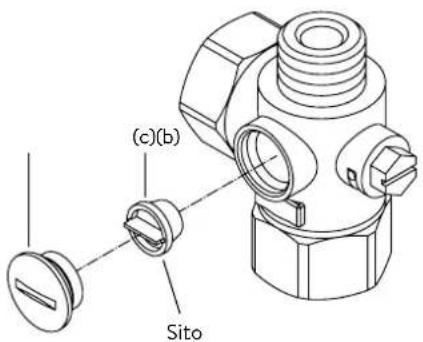

Čistenie a výmena filtračnej clony v konektore so zapusteným pripojením....169

Čistenie a výmena filtračného sita s povrchovým pripojením.... 169

Registrácia zariadenia

Zaregistrujte svoje zariadenie online na našej webovej stránke a využite výhody nášho záručného servisu.

Vaše úplné údaje pomôžu nášmu zákazníckemu servisu spracovať vašu požiadavku čo najrýchlejšie.

Ak sa chcete zaregistrovať online, jednoducho kliknite na odkaz nižšie alebo použite QR kód v telefône alebo tablete.

Poznámka: Priložené bezpečnostné pokyny si pred inštaláciou, uvedením do prevádzky a používaním pozorne a úplne prečítajte a dodržiavajte ich pre dálší postup a použitie!

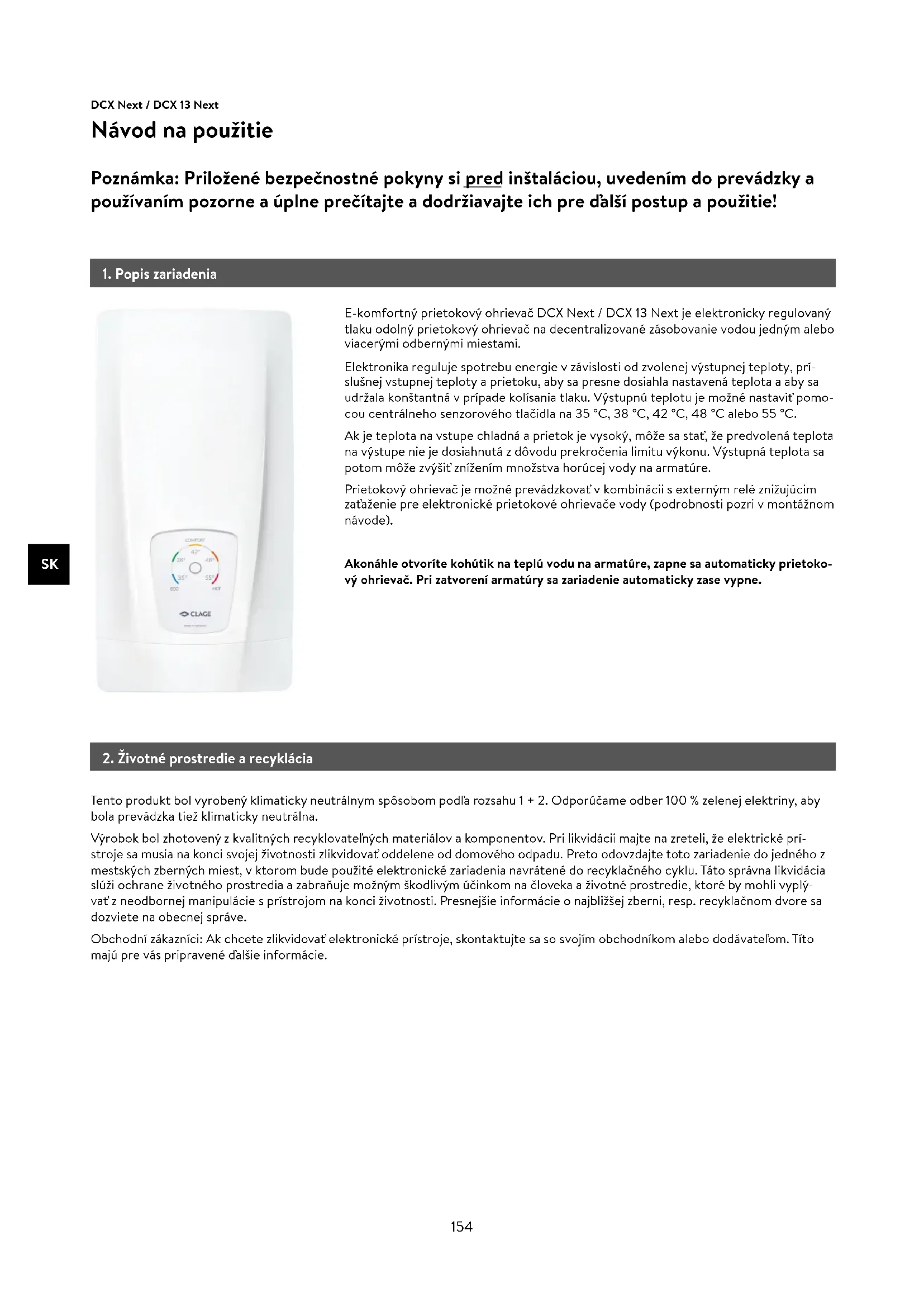

1. Popis zariadenia

CONFORT 42° 38° -40° 35° 55° ECO HOT CLAGE BEET TO BEHAVIOR

E-komfortný prietokový ohrievač DCX Next / DCX 13 Next je elektronicky regulovaný tlaku odolný prietokový ohrievač na decentralizované zásobovanie vodou jedným alebo viacerými odbernými miestami.

Elektronika reguluje spotrebu energie v závislosti od zvolenej výstupnej teploty, príslušnej vstupnej teploty a prietoku, aby sa presne dosiahla nastavená teplota a aby sa udržala konštantná v prípade kolísania tlaku. Výstupnú teplotu je možné nastavit pomocou centrálneho senzorového tlačidla na 35 °C, 38 °C, 42 °C, 48 °C alebo 55 °C.

Ak je teplota na vstupe chladná a prietok je vysoký, môže sa stat, že predvolená teplota na výstupe nie je dosiahnutá z dôvodu prekročenia limitu výkonu. Výstupná teplota sa potom môže zvýšit' znížením množstva horúcej vody na armatúre.

Prietokový ohrievač je možné prevádzkovat'v kombinácii s externým relé znižujúcim zaťaženie pre elektronické prietokové ohrievače vody (podrobnosti pozri v montážnom návode).

2. Životné prostredie a recyklácia

Tento produkt bol vyrobený klimaticky neutrálnym spôsobom podl'a rozsahu 1 + 2. Odporúčame odber 100 % zelenej elektriny, aby bola prevádzka tiež klimaticky neutralna.

Výrobok bol zhotovený z kvalitných recyklovatelných materiálov a komponentov. Pri likvidácii majte na zreteli, že elektrické prístroje sa musia na konci svojej životnosti zlikvidovat' oddelene od domového odpadu. Preto odovzdajte toto zariadenie do jedného z mestských zberných miest, v ktorom bude použité elektronické zariadenia navrátené do recyklačného cyklu. Táto správna likvidácia slúži ochrane životného prostredia a zabraňuje možným škodlivým účinkom na človeka a životné prostredie, ktoré by mohli vyplývat' z neodbornej manipulácie s prístrojom na konci životnosti. Presnejšie informácie o najbližšej zberni, resp. recyklačnom dvore sa dozviete na obecnej správe.

Obchodní zákazníci: Ak chcete zlikvidovat' elektronické prístroje, skontaktujte sa so svojím obchodníkom alebo dodávatelom. Títo majú pre vás pripravené dálšie informácie.

3. Použitie

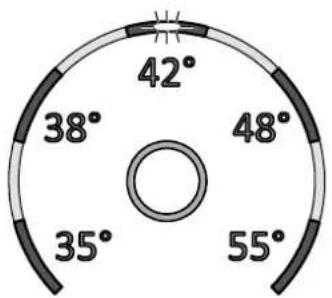

Nastavenie teploty

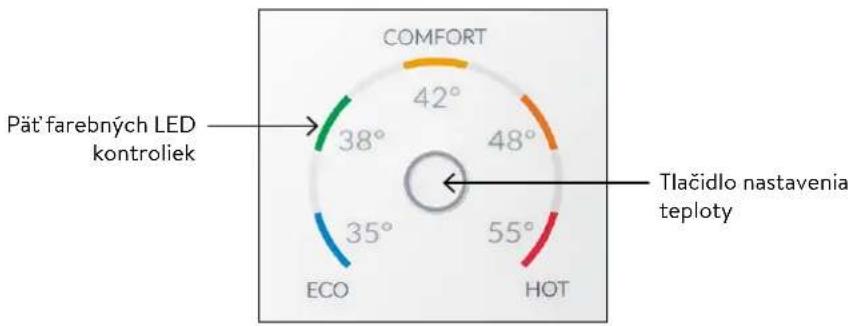

Pomocou tlačidla nastavenia teploty môžete rýchlo zvolit jednu z piatich predvolených teplôt, ktoré sú potrebné pre typické aplikácie s teplou vodou: »umývanie rúk« 35 °C, »sprcha« 38 °C, »kúpel« 42 °C, »kuchyňa« 48 °C a »čistenie« 55 °C.

Aktuálna nastavená teplota je indikovaná jednou z piatich farebných LED.

Limit výkonu

Pokial' plný výkon okamžitého ohrievača vody nepostačuje na zahriatie odberaného množstva vody, začne LED kontrolka pre nastavenú hodnotu blikat' (napríklad v zime, ked' je súčasne otvorených niekolko kohútikov). Ked' znížite odoberaný prietok teplej vody, LED kontrolka bude znovu trvalo svietit', pretože na dosiahnutie nastavenej teploty je opät' k dispozícii dostatočný výkon.

Informácia o zariadení

Stlačením a podržaním tlačidla nastavenia teploty počas 10 sekúnd sa otvorí informačný režim. Po desiatich sekundách sa všetky LED kontrolky krátko rozsvietia a znova sa vypnú, aby sa potvrdilo, že informačný režim je aktívny. Stav zariadenia sa zobrazuje pomocou LED kontrolky:

• LED vlavo dole: VYP = žiadny prietok vody; BLIKÁ = prietok vody pod bodom zapnutia; ZAP = prietok vody nad bodom zapnutia.
• LED kontrolka v strede hore: ZAP = kúrenie aktívne; BLIKÁ = limit výkonu. V opačnom prípade vypnuté.
• LED vpravo dole: VYP = zariadenie je v poriadku; BLIKÁ = zistená chyba (kontaktujte zákaznícky servis)

Po 60 sekundách alebo po krátkom stlačení tlačidla sa displej vráti do normálnej prevádzky.

3. Použitie

Odvzdušnenie po údržbárskych prácach

Prietokový ohrievač vody je vybavený automatickým rozpoznaním vzduchových bublín, čím sa predchádza neúmyselnému chodu nasucho. Aj tak musí byť zariadenie pred prvým uvedením do prevádzky odvzdušnené. Po každom vyprázdnení (napr. po práci na vodovodnej inštalácii, v prípade nebezpečenstva zamrznutia alebo po opravách prístroja) musí byť zariadenie pred opätovným uvedením do prevádzky znova odvzdušnené.

1. Odpojte prietokový ohrievač vody od siete tým, že vypnete poistky.
2. Odskrutkujte prúdový rozstrekovač na odberovej armatúre a otvorte najskôr odbe- rový kohútik studenej vody, aby sa dočista prepláchlo vodné potrubie a zabránilo sa prípadnému znečisteniu prístroja alebo prúdového rozstrekovača.
3. Potom niekolkokrát otvorte a zatvorte príslušný odberový kohútik teplej vody, až kým z potrubia neprestane vychádzat' vzduch a ohrievač vody je odvzdušnený.
4. Až potom môžete znova pripojit' prívod elektrického prúdu k prietokovému ohrievaču vody a naskrutkovat' prúdový rozstrekovač.
5. Po cca 10 sekundách nepretržitého prietoku vody aktivuje zariadenie ohrev.

Čistenie a ošetrovanie

• Plastové povrchy a sanitárne armatúry poutierajte iba vlhkou handrou. Nepoužívajte žiadne abrazívne čistiace prostriedky a prostriedky obsahujúce riedidlá a chlór.
• Pre dobrú dodávku teplej vody by ste mali pravidelne odskrutkovat' a vyčistiť regulátor prúdu vody. Každé tri roky nechajte skontrolovať autorizovaným odborným servisným strediskom elektrické a vodovodné konštrukčné diely, aby bola vždy zaručená bezporuchová funkcia a prevádzková bezpečnosť.

4. Svojpomoc s problémami a zákaznícky servis

Factory Zákaznícky servis

Pirolweg 4

21337 Lüneburg

Nemecko

Tel [phone]

E-mail: [e-mail]

Váš prietokový ohrievač vody bol vyrobený svedomito a pred expedíciou bol niekol' kokrát preskúšaný. Ak sa vyskytne problém, často ide o maličkost'. Najskôr vypnite a znova zapnite poistky, aby sa elektronika »opätovne nastavila«. Napokon skúste problém vyriešit sami pomocou pokynov uvedených v nasledujúcej tabulke. Vyhnete sa tak výdavkom za zbytočný výjazd pracovníkov zákazníckeho servisu.

DCX Next / DCX 13 Next
Problém Príčina Pomoc
Voda zostáva studená, indikátor teploty sa nerozsvieti	Domáca poistka spustená	Poistku obnovit' alebo zapnút'
	Spustil sa bezpečnostný tlakový spínač	Informovat' zákaznícku službu
Voda zostáva studená, indikátor teploty svieti	Spustil sa bezpečnostný teplotný spínač	Informovat' zákaznícku službu
Voda zostáva studená, všetky LED kontrolky blikajú	Zariadenie rozpoznalo chybu	Informovat' zákaznícku službu
Voda sa zahreje, všetky LED kontrolky okrem displeja teploty blikajú	Zariadenie rozpoznalo chybu	Informovat' zákaznícku službu
Prietok horúcej vody je slabší.	Znečistený alebo vápena-tý výstup	Vyčistite regulátor prúdenia, sprchovú hlavicu a sitká
	Sito prítokového filtra je znečistené alebo kalcifi-kované	Nechajte sito filtra vyčistit' zákazníckym servisom
Počas prevádzky kúre-nia indikátor teploty bliká	Dosiahnutý limit výkonu	Znížte prietok horúcej vody na armatúre
Zvolená teplota sa nedosiahla	Do kohútika sa pridáva studená voda	Vypúštajte iba horúcu vodu, nastavte teplotu na používanie, skontrolujte teplotu na výstupe
Senzorové tlačidlo nereaguje správne	Ovládacie pole je vlhké	Ovládacie pole utrite dosucha s mäkkou utierkou

1. Produktový list podľa predpisov EÚ - 812/2013 814/2013

a b c d e f h i
	b.1 b.2				_WH % kWh	AEC °C LdB(A)		WA
CLAGE DCX Next 5E-270P-3B XS A					39 471		55	15
CLAGE DCX13 Next 5E-135P-3B			XS A		39	472	55	15

Vysvetlenie

a	Názov alebo značka
b.1	Označenie prístroja
b.2	Typ prístroja
c	Záťažový profil
d	Trieda energetickej účinnosti prípravy teplej vody
e	Energetická účinnost' prípravy teplej vody
f	Ročná spotreba elektrického průdu
g	Alternativny záťažový profil, príslušná energetická účinnost' prípravy teplej vody a príslušná ročná spotreba el. průdu, pokiaľ je k dispozícii
h	Teplotné nastavenia regulátora teploty zariadenia na prípravu teplej vody
i	Hladina akustického výkonu vo vnútorných priestoroch

Dodatočné pokyny

	Všetky osobítné opatrenia, ktoré je potrebné vykonat pri montáži, uvedení do prevádzky, používaní a údržbe zariadenia na prípravu teplej vody, sú uvedené v návode na používanie a inštaláciu.
	Všetky uvedené údaje boli stanovené na základe nariadenia európskych smerníc. Rozdiely oproti informáciám o výrobku, ktoré sú uvedené na inom mieste, sa zakladajú na odlišných podmienkach testovania.
	Spotreba energie bola stanovená štandardizovaným postupom podľa nariadení EÚ. Skutočná spotreba energie zariadenia závisí od individuálneho použitia.

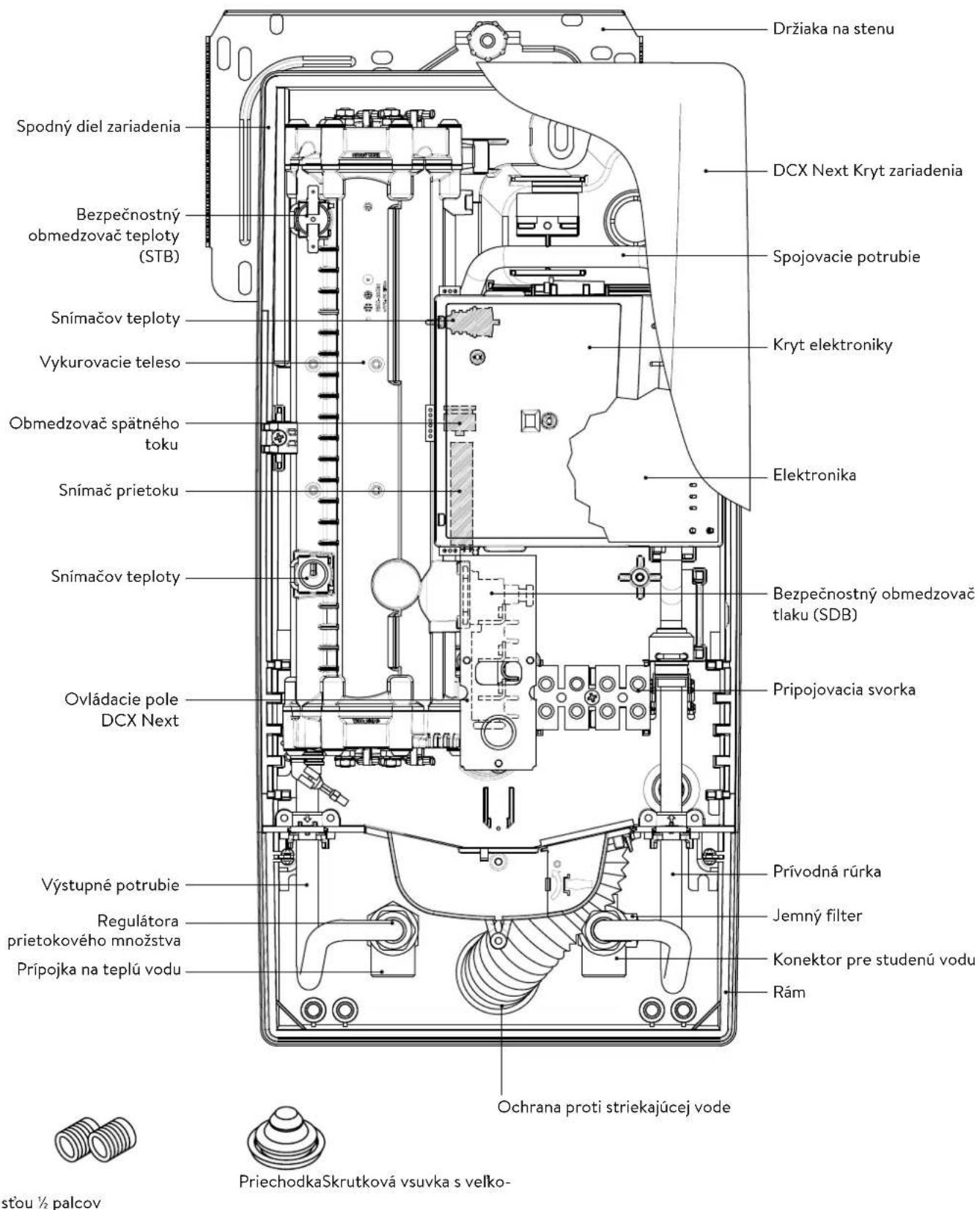

1. Prehlad

Držiaka na stenu Spodný diel zariadenia DCX Next Kryt zariadenia Bezpečnostný obmedzovač teploty (STB) Spojovacie potrubie Snímačov teploty Kryt elektroniky Vykurovacie teleso Obmedzovač spätného toku Elektronika Snímač prietoku Snímačov teploty Bezpečnostný obmedzovač tlaku (SDB) Ovládacie pole DCX Next Pripojovacia svorka Výstupné potrubie Prívodná rúrka Regulátora prietokového množstva Jemný filter Přípojka na teplú vodu Konektor pre studenú vodu Rám Ochrana proti striekajúcej vode Přiechodka Skrutková vsuvka s velko- stou ½ palcov

2. Technické údaje

Typ DCX 13 Next DCX Next
Energetická trieda A *	)
Menovitý výkon (menovitý průd)	11 kW..13,5 kW (16 A..20 A)		18 kW..27 kW (26 A..39 A)
Zvolený výkon / zvolený průd 11 kW /	16 A	13,5 kW/ 20 A	18 kW / 26 A	21 kW / 30 A	24 kW / 35 A	27 kW / 39 A
Elektrická prípojka	3~ / PE 380..415 V AC		3~ / PE 380..415 V AC			3~ / PE 400 V AC
Prierez vodičov, najmenej1)	1,5 mm2	2,5 mm2	4,0 mm2	4,0 mm2	6,0 mm2	6,0 mm2
Výkon teplej vody (l/min)2)max. pri Δt = 28 Kmax. pri Δt = 38 K	5,62)4,1	6,92)5,12)	9,22)6,8	10,72)7,9	12,32)9,02)	13,82)10,22)
Menovitý objem	0,4 l
Menovitý pretlak	1,0 MPa (10 bar)
Spôsob zapojenia	nepriepustný / odtlakovaný
Ohrievací systém	Neizolovaný vodič IES®
Rozsah použitia pri 15 °C:Špecifický odpor vodyŠpecifická elektrická vodivost'	≥ 1100 Ωcm≤ 90 mS/m
Vstupná teplota	≤ 30 °C
Zapínací prietok - max. prietok	1,5 l/min - 5,03)		1,5 l/min - 8,03)
Strata tlaku	0,08 baru pri 1,5 l/min 1,3 baru pri 9,0 l/min4)
Teplotný rozsah	35°C / 38°C / 42°C / 48°C / 55°C
Vodná prípojka	G1⁄2 palcov
Hmotnost' (naplnený vodou)	4,2 kg
Trieda ochrany podľa VDE	I
Druh krytia / Ochrana	IP25 CE

*) Vyhlásenie je v súlade s nariadením EÚ č 812/2013
1) Maximálny pripojitelný prierez kábla so silovým pripojením na vrchu je 10 mm ^2
2) Zmiešaná voda
3) Prietok obmedzený na dosiahnutie optimálneho zvýšenia teploty
4) Bez regulátora množstva prietoku

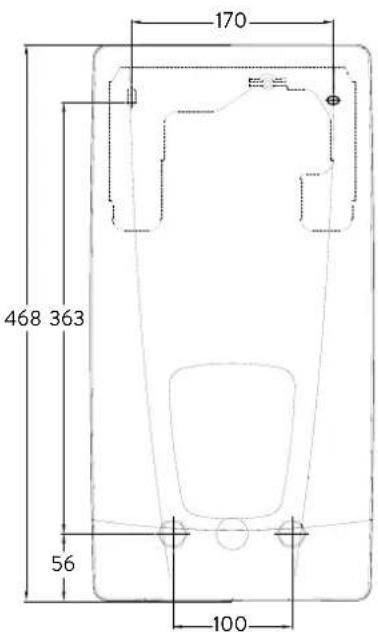

3. Rozmery

170 468 363 56 100

Rozmery v mm

239 96

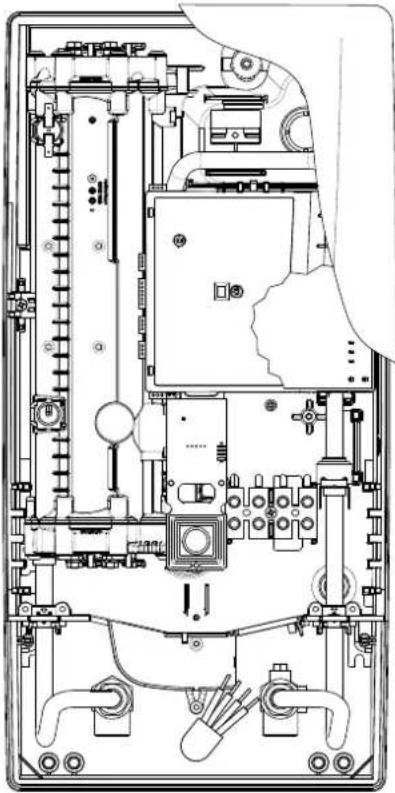

4. Inštalácia

CLAGE Lüneburg DIN 4109 PA-IX 16951/I MPA NRW.

Toto zariadenie spíňa všetky požiadavky z hľadiska výšku hluku určené príslušným stavebným úradom podľa vydaného osvedčenia o skúške hluku.

Musí sa dodržiavat:

• napr. VDE 0100
  • EN 806
• Ustanovenia miestneho elektrorozvodného a vodárenského podniku
• Technické údaje na typovom štítku
  • Výhradné používanie vhodných a nepoškodených nástrojov

Miesto montáže

• Zariadenie sa smie inštalovat'len v miestnostiach, kde teplota nepoklesne pod bod mrazu. Zariadenie nesmie byt' nikdy vystavené mrazu.
• Zariadenie je určené na montáž na stenu a musí byť nainštalované zvislo s prívodom vody na dne alebo alternativne priečne s prívodom vody nalavo.
• Zariadenie zodpovedá triede krytia IP25 a môže byt'inštalované v ochrannej zóne 1 podľa VDE 0100, časť701 (IEC 60364-7).
• Za účelom obmedzenia tepelných strát by mala byť vzdialenost’ medzi prietokovým ohrievačom a odberovým miestom podľa možnosti čo najmenšia.
• Pre účely údržby musí byt' zariadenie prístupné.
• Umelohmotné rúrky sa smú použit'len vtedy, ked'zodpovedajú DIN 16893, rad 2.
• Špecifický odpor vody musí byt pri 15 °C najmenej 1100 Ω cm. Na špecifický odpor vody sa môžete spýtat' u svojho vodárenského podniku.

Toto inštalacné príslušenstvo je k dispozícii pre inštalácie s náročnými inštalacnými podmienkami:

Montážny rám RDX 3

(Art.-č. 36100)

Pomocou tohto montážneho rámu je možné inštalovať prietokový ohrievač vody, ak elektrické pripojenie vychádza zo steny kdekolvek pod zariadením.

Pri použití montážneho rámu sa trieda ochrany IP zmení z IP25 na IP24.

Potrubná súprava VDX

(Art.-č. 314120) - Potrebné RDX / RDX 3! -

Pomocou tejto montážnej súpravy je možne inštalovat prietokový ohrievač vody, ak vodovodne pripojenia vychádzajú zo steny pod zariadením alebo sú zamenené alebo vedú k zariadeniu na bočnej stene. Elektrické pripojenie môže vychádzat zo steny v ktoromkolvek bode pod zariadením alebo môže byt namontované na povrch.

Potrubná súprava UDX

(Art. č. 314110) - Potrebné RDX / RDX 3! -

Pomocou tejto montážnej súpravy je možné nainštalovať prietokový ohrievač vody, ak pripojenie na vodu konči nad zariadením. Elektrické pripojenie môže vychádzat’ zo steny v ktoromkolvek bode pod zariadením alebo môže byt’ namontované na povrch.

4. Inštalácia

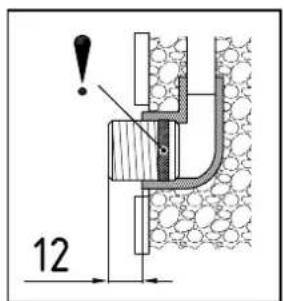

12

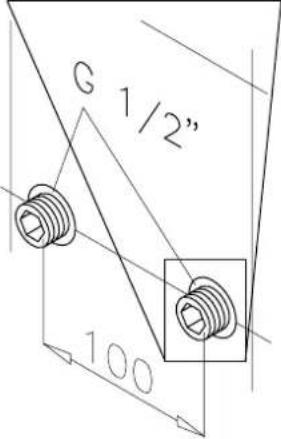

G 1/2" 100

Montáž držiaka na stenu

teplý D studený

Nainštalujte vodovodné armatúry

Poznámka: Prepojovacie matice dotiahnite mierne, aby ste dosiahli potrebnú tesnost bez poškodenia armatúr alebo potrubí.

• Pripojte spojku so studenou vodou s prevlečnou maticou a 12 palcovým tesnením k prípojke so studenou vodou, ako je to znázornené.
• Zaskrutkujte pripojovací kus horúcej vody s prevlečnou maticou a ½ palcovým tesnením na pripojenie horúcej vody.
• Zasuňte regulátor prietoku »D« do prípojky na teplú vodu. Tesniaci krúžok musí byt' viditelný.

4. Inštalácia

• Môže sa stat, že elektrické napájacie vedenie je nainštalované v hornej časti zariadenia alebo povrchu. V takom prípade postupujte podľa krokov 1 až 3 podľa popisu »Elektrické pripojenie zhora« v kapitole »Elektrické pripojenie«.
• Umiestnite zariadenie na nástennú konzolu tak, aby závitová tyč nástennej konzoly zapadla do otvoru v prístroji. Opatrným ohýbaním závitovej tyče nástennej konzoly je možné v prípade potreby vykonat malé opravy. Vodné spojovacie vedenia zariadenia však musia byt naskrutkované bez použitia sily.
• Naskrutkujte plastovú ryhovanú maticu na závitovú tyč nástenného držiaka.
• Zaskrutkujte dve prevlečné matice % palca vodovodných spojovacích vedení zariadenia s % palcovým tesnením na namontované spojovacie kusy.

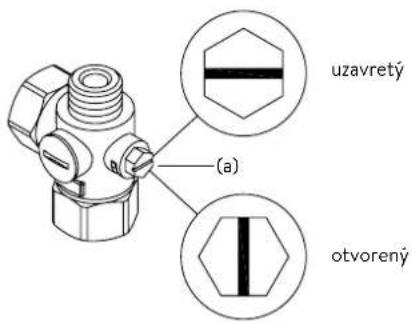

1. Otvorte prívod vody a pomaly otvorte uzatvárací ventil (a) v prípojke studenej vody (poloha »otvorený«). Skontrolujte tesnosť všetkých pripojení.
2. Potom viackrát otvorte a zatvorte príslušný kohútik s horúcou vodou, až kým z potrubia neunikne žiadny vzduch a prietokový ohrievač vody bude bez vzduchu.

uzavretý (a) otvorený

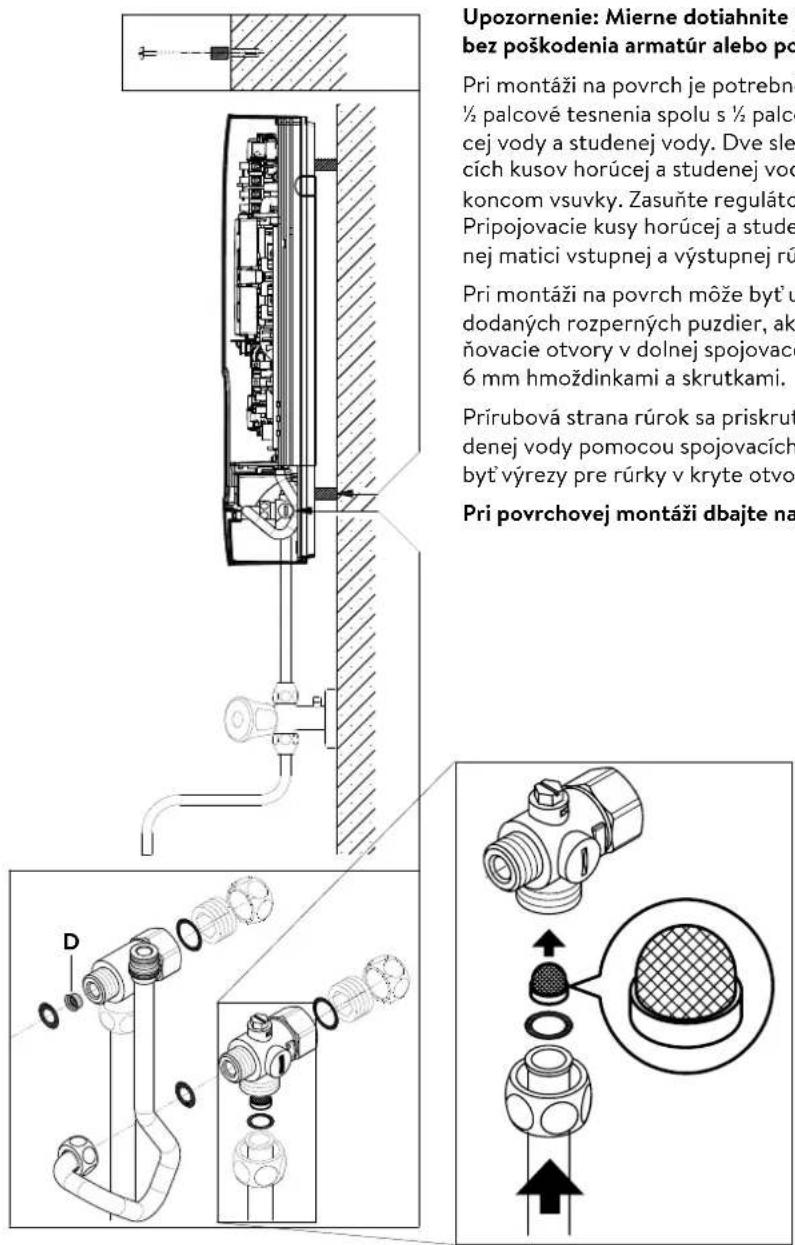

5. Povrchová montáz

Upozornenie: Mierne dotiahnite p bez poškodenia armatúr alebo po Pri montáži na povrch je potrebne ½ palcové tesnenia spolu s ½ palco cej vody a studenej vody. Dve sle cích kusov horúcej a studenej vod koncom vsuvky. Zasuňte reguláto Pripojovacie kusy horúcej a stude nej matici vstupnej a výstupnej rú Pri montáži na povrch môže byť u dodaných rozperných puzdier, ak ňovacie otvory v dolnej spojovace 6 mm hmoždinkami a skrutkami. Prírubová strana rúrok sa priskrut denej vody pomocou spojovacích byť výrezy pre rúrky v kryte otvor Pri povrchovej montáži dbajte na

Upozornenie: Mierne dotiahnite prevlečné matice, aby ste dosiahli potrebnú tesnost bez poškodenia armatúr alebo potrubí.

Pri montáži na povrch je potrebné zaskrutkovat dve ½ palcové skrutkové vsuvky a ½ palcové tesnenia spolu s ½ palcovými maticami spojky na pripojenie prípojok horúcej vody a studenej vody. Dve slepé viečka ½ palca na bočných vývodoch spojovacích kusov horúcej a studenej vody sa musia odstránit' a priskrutkovat's otvoreným koncom vsuvky. Zasuňte regulátor množstva prietoku »D« do prípojky na teplú vodu. Pripojovacie kusy horúcej a studenej vody sa potom priskrutkujú k ¾ palcovej prevlečnej matici vstupnej a výstupnej rúrky zariadenia pomocou ¾ palcových tesnení.

Pri montáži na povrch môže byt' užitočné namontovat' zariadenie na dialku pomocou dodaných rozperných puzdier, ako je to znázornené na priloženom výkrese. Dva upevňovacie otvory v dolnej spojovacej oblasti potrubia musia byt' tiež správne upevnené 6 mm hmoždinkami a skrutkami.

Prírubová strana rúrok sa priskrutkuje na bočné vývody ½ palca prípojky horúcej a studenej vody pomocou spojovacích matíc ½ palca a ½ palcových tesnení. Nakoniec musia byt výrezy pre rúrky v kryte otvorené tupým predmetom.

Pri povrchovej montáži dbajte na: Vložte sitko do prípojky studenej vody!

6. Elektrická prípojka

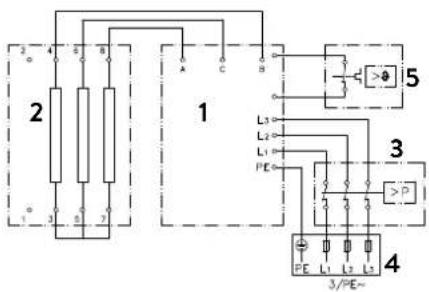

Schéma zapojenia

2 4 6 8 1 A C 5 L3 L2 L1 PE 3 P 4 3/PE~

Štrukturálne predpoklady

• Zariadenie musí byt'trvalo pripojené k trvalo nainštalovaným elektrickým prípojkám. Zariadenie musí byt'pripojené k ochrannému vodiču.
• Elektrické káble musia byt'v perfektnom stave a po inštalácii už nesmie byt'možné sa ich dotýkat'.
• Na strane inštalácie musí byt'k dispozícii deliace zariadenie so širkou kontaktného otvoru najmenej 3 mm na jeden pól (napr. prostrednictvom poistiek).
• Pre zabezpečenie zariadenia je potrebné namontovať poistkový ochranný prvok pre ochranu vedenia s vypínacím prúdom prispôsobeným menovitému prúdu zariadenia.

• Odpojte zariadenie od siete (napr. vypnutím poistiek)
• Vytiahnite mostík z výkonovej elektroniky a posuňte ho do polohy »1« (pozri obrázok).
  • Uvedenie zariadenia do prevádzky

6. Elektrická prípojka

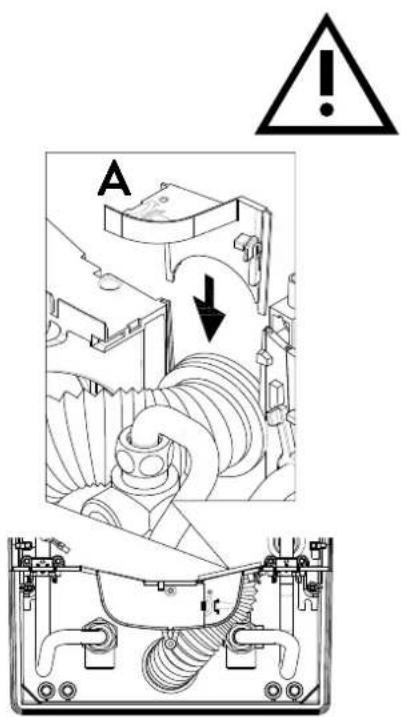

A C

Elektrická prípojka zdola

Upozornenie: Ak je to potrebné, pripájacia svorka sa môže presunút do hornej časti zariadenia. Prosím, nasledujte k tomu pokyny v dálšom odseku.

Pred pripojením zariadenia k elektrickej sieti sa uistite, že je vypnuté napájanie!

Elektrická prípojka zhora

Pred pripojením zariadenia k elektrickej sieti sa uistite, že je vypnuté napájanie!

1. Pevne pritlačte tupým nástrojom (napr. skrutkovačom) a otvorte vopred určený bod zlomu (S) na razení v hornej časti zariadenia. Ak je elektrický prepojovací kábel odkrytý, otvorte výrez na pravej strane spodnej časti krytu.
2. Priechodku z vrecka na príslušenstvo odrežte podľa prierezu kábla. Aby ste dosiahli optimálnu ochranu proti vode, otvor v priechodke dimenzujte o niečo menší ako je prierez pripojovacieho kábla. Vložte priechodku do otvoru. Ochranná priechodka sa musí použit!
3. Pripojovací kábel odplástujte tak, aby plást prešiel cez priechodku do vnútra zariadenia. Pripravené zariadenie zoberte jednou rukou a druhou rukou prevedte kábel priechodkou.
4. Položte zariadenie na nástenný držiak, prevedte závitovú tyč nástenného držiaka otvorom v zariadení a pripevnite zariadenie.
5. Uvolnite upevňovaciu skrutku pripojovacej svorky. Posuňte pripojovaciu svorku na hornú nohu a znova ju tam upevnite.
6. Jednotlivé vodiče pripájacieho kábla odizolujte a pripojte ich k pripojovacej svorke podľa schémy zapojenia. Zariadenie musí byť pripojené k ochrannému vodiču.

Upozornenie: Na zaistenie ochrany proti striekajúcej vode IP25 musí puzdro na ochranu proti striekajúcej vode zostat'zasunuté v spodnej časti zariadenia.

7. Prvé uvedenie do prevádzky

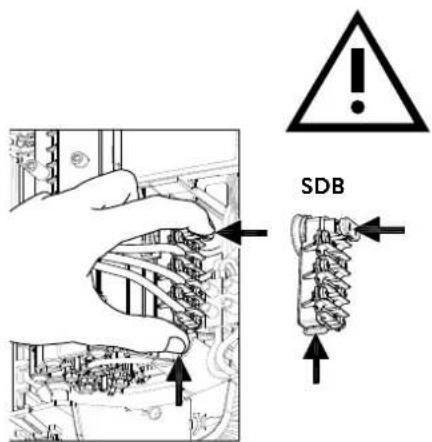

SDB

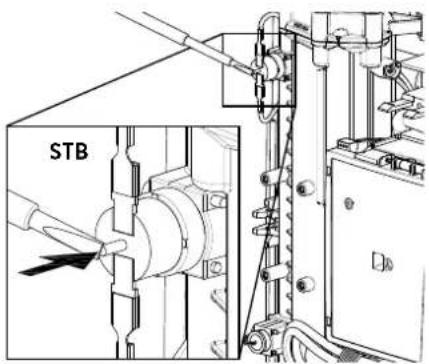

STB

DCX Next: Menovitý výkon (max. príkon) je 27 kW pri 400V a dá sa interne prep-nút na 24kW, 21 kW alebo 18 kW!

Pri modeli DCX 13 Next je možné interne nastavit' nominálny výkon na 400 V na 13,5 kW a 11,0 kW.

Pred elektrickým pripojením naplňte vodovodné potrubia a zariadenie vodou niekoľkonásobným pomalým otvorením a zatvorením odberového kohútika teplej vody; tak ich úplne odvzdušnite.

Na zaistenie maximálneho prietoku odstráňte súčasný generátor od prívodu. Prepláchnite potrubia studenej a teplej vody po dobu aspoň jednej minúty.

Po každom vyprázdnení (napr. po práci na vodovodnej inštalácii, v prípade nebezpečenstva zamrznutia alebo po opravách zariadenia) musí byť zariadenie pred opätovným uvedením do prevádzky znova odvzdušnené.

Môže ju vykonat'iba autorizovaný odborník, inak záruka zanikne!

Pri prvom zapnutí napájacieho napätia sa musí nastavit maximálny výkon zariadenia. Prístroj poskytuje normálnu funkciu až po nastavení výkonu zariadenia.

Maximálny možný výkon závisí od inštalačného prostredia. Bezpodmienečne dodržiavajte pokyny uvedené v tabulke »Technické údaje«, najmä potrebný prierez elektrického pripojovacieho kábla a poistenie. Dodržiavajte tiež požiadavky normy DIN VDE 0100.

1. Nastavte maximálny výkon zariadenia v závislosti od prostredia inštalácie. Vyberte pomocný nástroj »A« z držiaka na kryte elektroniky a otočte otočný prepínač na požadovanú hodnotu.

1. Vložte pomocný nástroj spät do držiaka, pripojte kábel ovládacieho panela k ovládaciemu panelu v odsávači pár, nasadte kryt na zariadenie a pripevnite ho skrutkou krytu.
   Upozornenie: Kábel ovládacieho panela sa nesmie zaseknút'ani stlačit'.
2. Označte nastavený výkon na výkonovom štítku a posuňte nahor clonu krytu zdola až po doraz.
3. Zapnite napájanie prístroja.
4. Po nastavení maximálneho výkonu zariadenia sa ohrievanie vody aktivuje po cca 10 - 30 sekundách nepretržitého prietoku vody.
5. Otvorte vodovodný kohútik. Skontrolujte funkciu prietokového ohrievača vody.
6. Oboznámte používatel'a s použitím a odovzdajte návod na použitie.
7. Vyplňte registračnú kartu a pošlite ju do zákazníckého servisu z výroby alebo zaregistrujte svoje zariadenie online na našej domovskéj stránke (pozri k tomu tiež stranu 153).

Upozornenie: Po každom zapnutí napájacieho napátia sa nastavený výkon signalizuje striedavým krátkym a dlhým blikaním oboch diód LED na výkonovej časti. Ak je istič nesprávne umiestnený, signalizuje to nepretržité blikanie.

7. Prvé uvedenie do prevádzky

Aktivácia blokovacej funkcie

1. Zvolit'teplotu teplej vody.
2. Zariadenie odpojte od siete (napr. vypnutím poistiek).
3. Vytiahnite mostík z výkonovej elektroniky a posuňte ho do polohy »3« (pozri obrázok).
4. Zariadenie znovu uvedte do prevádzky.

Deaktivovanie blokovacej funkcie

1. Zariadenie odpojte od siete (vypnút' poistky).
2. Vytiahnite mostík z výkonovej elektroniky a posuňte ho do polohy »VYPNUTÉ« (pozri obrázok).
3. Zariadenie znovu uvedte do prevádzky.

8. Údržbárske práce

uzavretý (a) otvorený

Čistenie a výmena filtračnej clony v konektore so zapusteným pripojením

Pripojenie tejto studenej vody na studenú vodu je vybavené integrovaným uzatváracím ventilom a filtrom. Kontaminácia sitka môže znížit' výstup horúcej vody, takže sa sitko môže vyčistit' alebo vymeníť nasledovne:

1. Odpojte prietokový ohrievač vody od dodávky elektriny, vypnite ističe a zaistite ich proti neúmyselnému opätovnému zapnutiu.
2. Otvorte zariadenie potiahnutím krytu smerom nadol, a uvolnením skrutky, ktorá sa nachádza pod ním. Opatrne nadvihnite kryt, vytiahnite zástrčku z ovládacieho panela a poznačte si polohu zástrčky.
3. Uzatvárací ventil v prívode studenej vody (a) otočte do polohy (zatvorené «)
4. Odskrutkujte skrutkovú zátku (b) z prípojky studenej vody a vyberte sitko (c). Poznámka: Zvyšková voda môže uniknút.
5. Sito je teraz možné vyčistit' alebo vymenit'.
6. Po inštalácii čistého filtra utiahnite skrutku.
7. Pomaly otvorte uzatvárací ventil v prípojke studenej vody (poloha »otvorené«). Uistite sa, že nedochádza k únikom.
8. Odvzdušnite zariadenie pomalým otváraním a zatváraním príslušného kohútika s horúcou vodou niekolkokrát, až kým z potrubia neunikne všetok vzduch.
9. Pripojte kábel ovládacieho panela k ovládaciemu panelu v krytu, nasadte kryt a zaskrutkujte skrutku krytu.
   Upozornenie: Kábel ovládacieho panela sa nesmie zaseknút' ani stlačit'.
   Potom znova zapnite napätie na domových poistkách.

Čistenie a výmena filtračného sita s povrchovým pripojením

Pripojenie studenej vody je vybavené sitkom. Upchatie sitka môže znížit' výstup horúcej vody, takže sa sitko musí vyčistiť alebo vymenit' nasledovne:

1. Odpojte prietokový ohrievač vody od dodávky elektriny, vypnite ističe a zaistite ich proti neúmyselnému opätovnému zapnutiu.
2. Zatvorte uzatvárací ventil v prívodnom potrubí.
3. Otvorte zariadenie potiahnutím krytu smerom nadol, a uvolnením skrutky, ktorá sa nachádza pod ním. Opatrne nadvihnite kryt, vytiahnite zástrčku z ovládacieho panela a poznačte si polohu zástrčky.
4. Odpojte prívodne potrubie od vodovodného napojenia. Poznámka: Zvyšková voda môže uniknút.
5. Sito je teraz možné vyčistit' alebo vymenit'.
6. Po inštalácii čistého filtra naskrutkujte prívodnú rúrku spat' na prípojku vody.
7. Pomaly otvorte uzatvárací ventil vo vstupnom potrubí. Uistite sa, že nedochádza k únikom.
8. Odvzdušnite zariadenie pomalým otváraním a zatváraním príslušného kohútika s horúcou vodou niekolkokrát, až kým z potrubia neunikne všetok vzduch.
9. Pripojte kábel ovládacieho panela k ovládaciemu panelu v krytu, nasadte kryt a zaskrutkujte skrutku krytu.
   Upozornenie: Kábel ovládacieho panela sa nesmie zaseknút'ani stlačit'.
   Potom znova zapnite napätie na domových poistkách.

Съдържание
