Merk	Clage
Model	DCX Next
Producttype	Elektronische doorstroomverwarmer
Afmetingen (H x B x D)	468 x 170 x 363 mm
Gewicht (met water)	4,2 kg
Elektrische voeding	Driefasig 380–415 V AC, 50/60 Hz
Instelbaar nominaal vermogen	18, 21, 24 of 27 kW afhankelijk van instelling
Vooringestelde temperaturen	35 °C, 38 °C, 42 °C, 48 °C, 55 °C
Inschakeldebiet	1,5 l/min
Maximaal debiet	8,0 l/min
Nominale druk	1,0 MPa (10 bar)
Wateraansluiting	G 1/2"
Verwarmingssysteem	IES® blootliggende draad
Beschermingsklasse	IP25
Energielefficiëntieklasse	A (EU 812/2013)
Jaarlijks elektriciteitsverbruik	471 kWh (belastingsprofiel M)
Geluidsvermogensniveau	15 dB(A)
Display en bediening	5 gekleurde LED's, centrale aanraakknop
Veiligheid	Temperatuurbegrenzer (STB), drukbegrenzer (SDB), IP25-bescherming
Onderhoud	Filter reinigen, ontluchten na aftappen, om de 3 jaar controleren
Inbegrepen accessoires	Wandbeugel, montage sjabloon, afdichting, enz.

Veelgestelde vragen - DCX Next Clage

Hoe stel ik de watertemperatuur in op de DCX Next doorstroomverwarmer?

Druk op de centrale knop om door de vijf vooringestelde temperaturen te bladeren: 35 °C (handwas), 38 °C (douche), 42 °C (bad), 48 °C (keuken) en 55 °C (reiniging). De gekozen temperatuur wordt aangegeven door een gekleurde LED.

Wat betekent het knipperen van de temperatuur-LED tijdens het verwarmen?

De LED knippert wanneer de prestatiegrens is bereikt. Dit betekent dat het maximale vermogen niet voldoende is om het waterdebiet tot de ingestelde temperatuur te verwarmen. Verminder het warmwaterdebiet bij de kraan zodat de LED weer continu brandt.

Waarom blijft het water koud en gaan de LED's niet aan?

Dit kan worden veroorzaakt door een geactiveerde interne zekering of de veiligheidsdrukschakelaar. Controleer de stroomonderbreker en zet deze terug. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe ontlucht ik de doorstroomverwarmer na onderhoud?

Schakel de stroom uit. Open de koudwaterkraan om de leiding te spoelen, open en sluit vervolgens meerdere keren de warmwaterkraan tot er geen lucht meer uitkomt. Schakel daarna de stroom weer in. Het apparaat zal na 10 seconden continu stromen gaan verwarmen.

Hoe reinig ik het waterinlaatfilter?

Koppel het apparaat los van het stroomnet. Sluit de afsluitkraan in de koudwateraansluiting. Draai de sluitschroef los en verwijder het filter. Reinig of vervang het, en draai het weer vast. Open de afsluitkraan weer en ontlucht de lucht.

Welk vermogen moet ik selecteren voor mijn installatie?

Het maximale vermogen hangt af van de kabeldoorsnede en de stroomonderbreker. Gebruik het meegeleverde hulpgereedschap om de schakelaar op de gewenste waarde in te stellen: 18, 21, 24 of 27 kW (DCX Next). Deze handeling moet door een professional worden uitgevoerd.

Wat te doen als alle LED's knipperen?

Dit geeft een gedetecteerde fout aan door het apparaat. Noteer het gedrag van de LED's (zie informatiemodus) en neem contact op met de klantendienst. U kunt eerst proberen de stroom uit en weer in te schakelen.

Kan ik het apparaat in een badkamer installeren?

Ja, het apparaat is gecertificeerd IP25 en kan worden geïnstalleerd in beschermingszone 1 volgens VDE 0100. Het moet worden geplaatst in een vorstvrije ruimte en toegankelijk zijn voor onderhoud.

Hoe vergrendel ik het bedieningspaneel?

Selecteer de gewenste temperatuur en koppel het apparaat los. Verwijder de brug van de vermogenselektronica en plaats deze in positie 3. Sluit het apparaat weer aan: het paneel is vergrendeld. Om te ontgrendelen, zet u de brug terug in de UIT-positie.

Waar vind ik de klantendienst voor mijn Clage doorstroomverwarmer?

De centrale klantendienst in Frankrijk: CLAGE SAS, 4A Rue Gutenberg, 57200 Sarreguemines, tel. [phone]. In België: KV Systeme sprl, rue du Parc 83, 4470 Saint-George-sur-Meuse. In Duitsland: CLAGE GmbH, Pirolweg 4, 21337 Lüneburg.

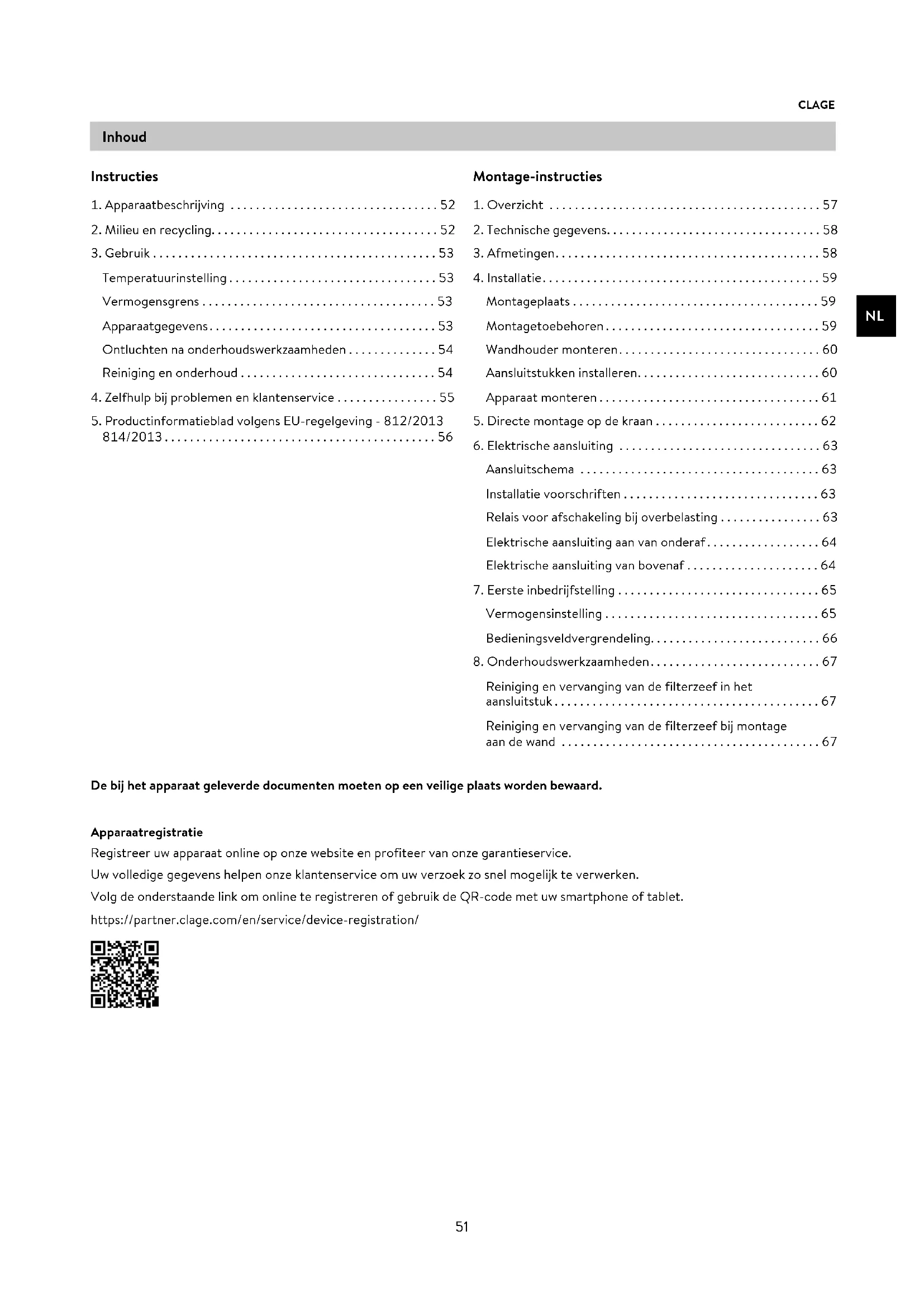

GEBRUIKSAANWIJZING DCX Next Clage

1. Apparaatbeschrijving 52
2. Milieu en recycling....52
3. Gebruik....53
   Temperatuurinstelling....53
   Vermogensgrens....53
   Apparaatgegevens....53
   Ontluchten na onderhoudswerkzaamheden .... 54
   Reiniging en onderhoud 54
4. Zelfhulp bij problemen en klantenservice .... 55
5. Productinformatieblad volgens EU-regelgeving - 812/2013 814/2013....56

Montage-instructies

1. Overzicht 57
2. Technische gegevens....58
3. Afmetingen....58

4. Installatie....59
   Montageplaats 59
   Montagetoebehoren....59
   Wandhouder monteren....60
   Aansluitstukken installeren....60
   Apparaat monteren....61

5. Directe montage op de kraan 62

6. Elektrische aansluiting 63

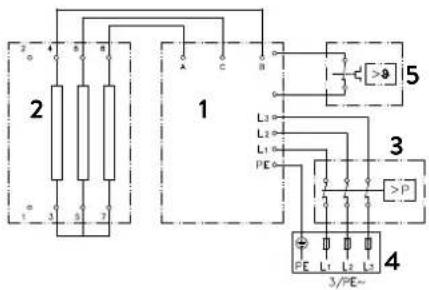

Aansluitschema 63

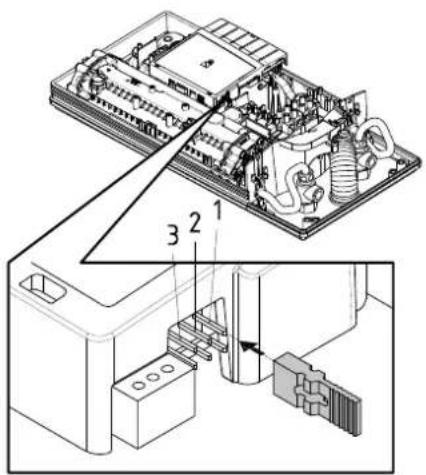

Installatie voorschriften....63

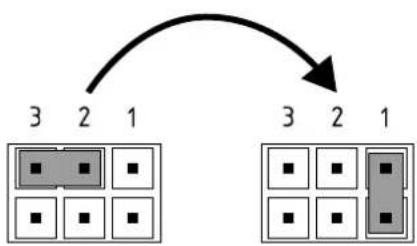

Relais voor afschakeling bij overbelasting 63
Elektrische aansluiting aan van onderaf....64
Elektrische aansluiting van bovenaf....64

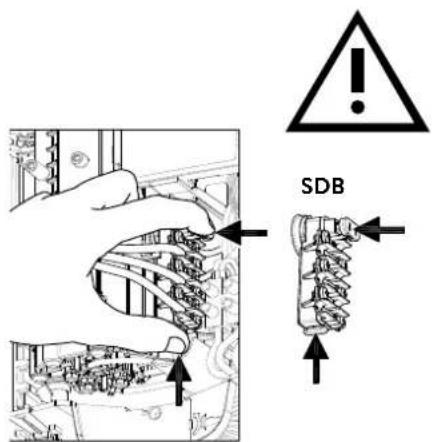

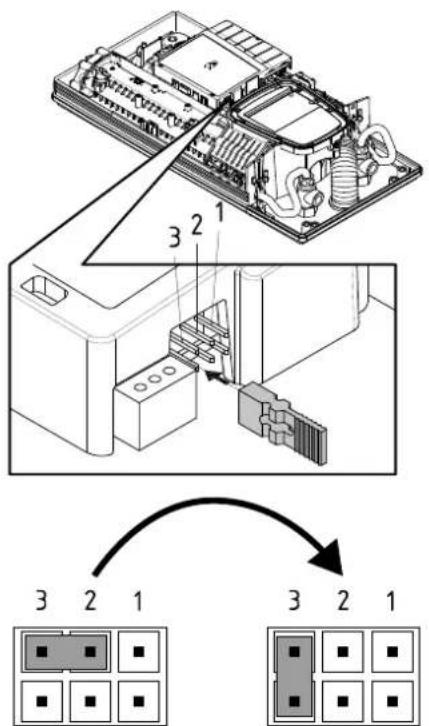

1. Eerste inbedrijfstelling 65

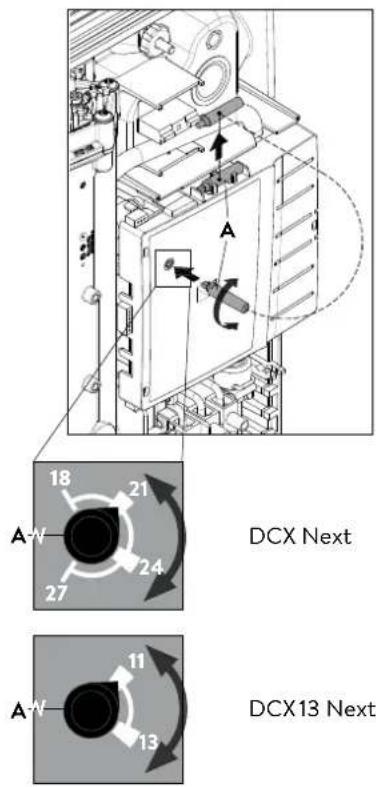

   Vermogensinstelling 65
   Bedieningsveldvergrendeling....66

2. Onderhoudswerkzaamheden....67

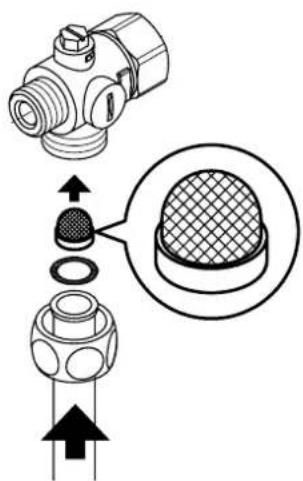

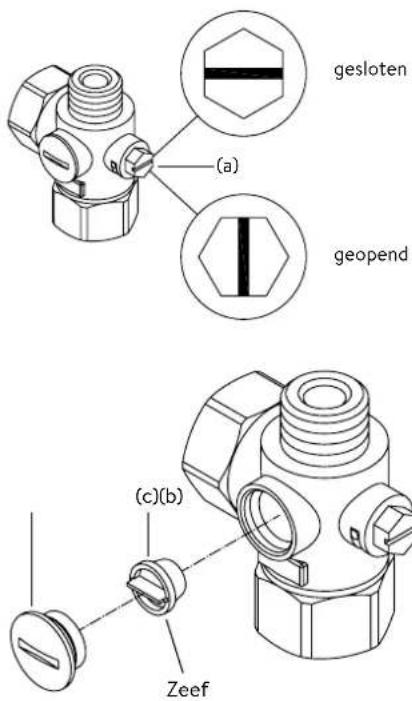

Reiniging en vervanging van de filterzeef in het aansluitstuk....67

Reiniging en vervanging van de filterzeef bij montage aan de wand 67

De bij het apparaat geleverde documenten moeten op een veilige plaats worden bewaard.

Apparaatregistratie

Registreer uw apparaat online op onze website en profiteer van onze garantieservice.

Uw volledige gegevens helpen onze klantenservice om uw verzoek zo snel mogelijk te verwerken.

Volg de onderstaande link om online te registreren of gebruik de QR-code met uw smartphone of tablet.

Opmerking: De bijgevoegde veiligheidsinstructies moeten vóór installatie, ingebruikstelling en het gebruik zorgvuldig en volledig worden gelezen en moeten tijdens het verdere gebruik worden nageleefd!

1. Apparaatbeschrijving

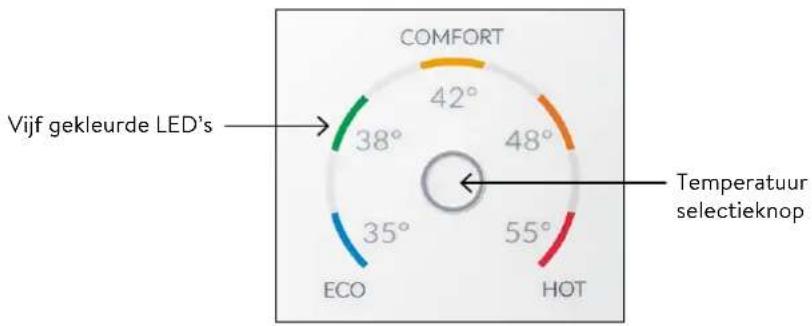

COMFORT 38° 42° 35° 40° ECO 55° HCT CLAGE

De E-comfort doorstromer DCX Next / DCX 13 Next is een elektronisch geregelde drukbestendige doorstromer voor de decentrale watertoevoer naar een of meer aftappunten.

De elektronica regelt het stroomverbruik afhankelijk van de ingestelde watertemperatuur, de temperatuur van het toevoerwater en de hoeveelheid water, om zo de temperatuur tot op de graad nauwkeurig te regelen en bij drukschommelingen constant te houden. De uitlaattemperatuur kan met behulp van de centrale sensorknop worden ingesteld op 35 °C, 38 °C, 42 °C, 48 °C of 55 °C.

Als de inlaattemperatuur koel is en het debiet hoog, kan het gebeuren dat de vooraf ingestelde uitlaattemperatuur vanwege het overschrijden van de prestatielimiet niet wordt bereikt. Door de hoeveelheid warm water op de fitting te verminderen kan de uitlaattemperatuur worden verhoogd.

De doorstroomwaterverwarmer kan in combinatie met een extern lastrelais voor elektronische doorstroomwaterverwarmers worden gebruikt (details, zie de montagehandleiding).

Zodra u het warme water van de kraan open draait, schakelt de doorstroom- waterverwarmer automatisch aan. Wanneer de kraan wordt dicht gedraaid, gaat het apparaat automatisch weer uit.

2. Milieu en recycling

Dit product werd klimaatneutraal vervaardigd volgens Scope 1 en 2. We bevelen aan 100% groene stroom te gebruiken, zodat het apparaat ook klimaatneutraal werkt.

Uw product is gemaakt van hoogwaardige en recyclebare materialen en componenten. Bij het afvoeren dient u in acht te nemen dat elektrische toestellen aan het einde van de levensduur gescheiden van het huishoudelijke afval afgevoerd moeten worden. Breng dit apparaat daarom naar een van de gemeentelijke inzamelpunten, die gebruikte elektronische apparaten terugbrengen naar de recyclingcyclus. Deze correcte afvoer is bevorderlijk voor het milieu en voorkomt mogelijke schadelijke gevolgen voor mens en milieu als gevolg van verkeerd gebruik van de toestellen aan het einde van de levensduur. Gedetailleerde informatie over het dichtsbij-zijnde inzamelpunt of recyclingperron is verkrijgbaar bij uw gemeente.

Bedrijven: voor de afvoer van toestellen verzoeken wij u contact op te nemen met uw leverancier. Deze kan u aanvullende informatie geven.

3. Gebruik

Temperatuurinstelling

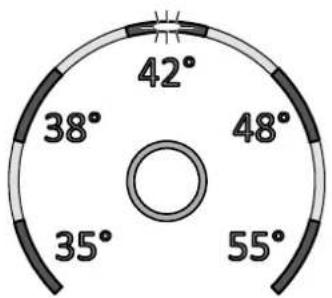

Met de temperatuurseselectieknop kunt u snel een van de vijf vooraf ingestelde temperaturen selecteren die typisch zijn voor warmwatertoepassingen "handwas" 35 °C, "douche" 38 °C, "backuip" 42 °C, "keuken" 48 °C en "reiniging" 55 °C is vereist.

Telkens wanneer u op de knop drukt, stelt u het volgende hogere niveau in:

$$ 3 5 ^ {\circ} \mathrm{C} \bigcirc 3 8 ^ {\circ} \mathrm{C} \bigcirc 4 2 ^ {\circ} \mathrm{C} \bigcirc 4 8 ^ {\circ} \mathrm{C} \bigcirc 5 5 ^ {\circ} \mathrm{C} $$

Als u opnieuw op de toets ○ drukt, begint de cyclus opnieuw.

De huidige ingestelde temperatuur wordt aangegeven door een van de vijf gekleurde LED's.

Vermogensgrens

Als de volledige output van de doorstromer niet voldoende is om de afgetapte hoeveelheid water te verwarmen, begint de LED voor de setpoint te knipperen (bijv. In de winter wanneer er meerdere kranen tegelijkertijd open zijn). Door de warmtapwaterstroom te verminderen, brandt de LED weer continu, omdat het vermogen opnieuw voldoende is om de ingestelde temperatuur te bereiken.

Apparaatgegevens

Als u de temperatuurselectieknop 10 seconden ingedrukt houdt, wordt de infomodus geopend. Na tien seconden lichten alle LED lichten kort op en daarna gaan ze weer uit om te bevestigen dat de infomodus actief is. De apparaatstatus wordt weergegeven via de LED lichten:

• LED linksonder: UIT = geen waterstroom; KNIPPEREND = waterstroom onder inschakelpunt; AAN = waterstroom boven inschakelpunt.
• LED middenboven: AAN = verwarming actief; KNIPPEREN = stroomlimiet. Anders uit.
• LED rechtsonder: UIT = apparaat OK; KNIPPERT = fout gedetecteerd (neem contact op met de klantenservice)

Het display keert terug naar normaal na 60 seconden of na een korte druk op de toets.

3. Gebruik

Ontluchten na onderhoudswerkzaamheden

Deze doorstroomwaterverwarmer is uitgerust met een automatische luchtbelherkenning, die voorkomt dat het systeem onvoorzien droogloopt. Het toestel dient ondanks deze beveiliging wel voor het eerste gebruik te worden ontlucht. Na iedere keer dat het toestel wordt leeggemaakt (bijv. na werkzaamheden aan de waterinstallatie, vanwege vorst of na reparaties aan het toestel) dient het toestel opnieuw te worden ontlucht voordat het weer in gebruik wordt genomen.

1. Stroomtoevoer naar de doorstroomwaterverwarmer afsluiten: zekeringen uitschakelen.
2. Schroef het mondstuk van de kraan af en open daarna de koudwaterkraan om de waterleiding schoon te spoelen en te voorkomen dat er vuil in het toestel of in het mondstuk komt.
3. Open en sluit daarna de bijbehorende warmwaterkraan meerdere keren totdat er geen lucht meer uit de leiding komt en de doorstroomwaterverwarmer ontlucht is.
4. Pas dan mag u de stroomtoevoer naar de doorstroomwaterverwarmerweer inschakelen en het mondstuk van de kraan er weer opschroeven.
5. Het toestel schakelt de verwarming in nadat het water 10 seconden continu heeft gestroomd.

Reiniging en onderhoud

• Het toestel en de kraan alleen met een vochtige doek reinigen. Geen schurende, oplosmiddel- of chloorhoudende reinigingsmiddelen gebruiken.
• Voor een goede doorvoer van het water moeten de kranen (bijv. mondstukken van de kranen en handdouches) regelmatig worden afgeschroefd en gereinigd. Laat iedere 3 jaar de elektrische onderdelen en componenten van het watersysteem controleren door een erkende vakman zodat de veiligheid en probleemloze werking van het apparaat gehandhaafd blijven.

4. Zelfhulp bij problemen en klantenservice

Reparaties mogen alleen door een erken- de vakman worden uitgevoerd.

Wanneer het defect aan het appa raat niet met deze tabel kan worden opgelost, kunt u contact opnemen met de klantenservice van CLAGE. Houd daarbij de gegevens van het typeplaatje van het apparaat bij de hand!

CLAGE GmbH Duitsland

Klantenservice

Pirolweg 4

21337 Lüneburg

Duitsland

Tel: [phone]

[e-mail]

Deze doorstroomwaterverwarmer is zorgvuldig vervaardigd en meerdere keren gecontroleerd voordat hij wordt geleverd. Wanneer er toch een probleem optreedt, is er vaak sprake van een kleinigheid. Schakel altijd als eerste de zekeringen uit en weer aan, om daarmee de elektronica te "resetten". Controleer vervolgens of u het probleem aan de hand van de volgende tabel zelf kunt oplossen. Daardoor hoeft u niet onnodig geld uit te geven aan het inschakelen van de klantenservice.

DCX Next / DCX 13 Next
Probleem Oorzaak Remedie
Water blijft koud, temperatuurweergave licht niet op	Huisbeveiliging geactiveerd	Zekering vervangen of inschakelen
	Veiligheidsdrukschakelaar is geactiveerd	Klantenservice informeren

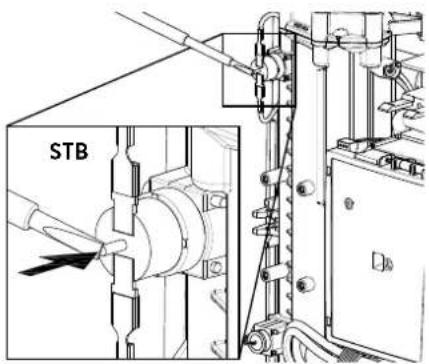

Water blijft koud, temperatuurweergavelicht op	Veiligheidstemperatuurschakelaar is geactiveerd	Klantenservice informeren
Water blijft koud, alle LED lichten knipperen	Het apparaat heeft een fout gedetecteerd	Klantenservice informeren
Water wordt warm, alle LED lichten knipperen behalve de temperatuurweergave	Het apparaat heeft een fout gedetecteerd	Klantenservice informeren
Heet water wordt zwakker	Afvoerventiel vuil of verkalkt	Reinig jetregelaar, douchekopen zeven
	Inlaatfilterscherm vuil of verkalkt	Laat het filterscherm door de klantenservice reinigen
Temperatuurweergave knippert tijdens het verwarmen	Prestatielimiet bereikt	Reduceer de warmtapwater-stroom bij de fitting
De geselecteerde temperatuur is niet bereikt	Koud water wordt aan de kraan toegevoegd	Tap alleen heet water, stel de temperatuur in voor gebruik, controleer de uitlaattemperatuur
Sensorsleutel reageert niet correct	Bedieningspaneel is nat	Veeg het bedieningspaneeldroog met een zachte doek

1. Productinformatieblad volgens EU-regelgeving - 812/2013 814/2013

a b c d e f h i
	b.1 b.2				_WH % kWh	AEC °C LdB(A)		WA
CLAGE DCX Next 5E-270P-3B XS A					39 471		55	15
CLAGE DCX13 Next 5E-135P-3B			XS A		39	472	55	15

Verklaring

a	Naam of handelsmerk
b.1	Aanduiding toestel
b.2	Type toestel
c	Belastingsprofiel
d	Energie-efficiëntieklasse bij warmwaterproductie
e	Energie-efficiëntie bij warmwaterproductie
f	Jaarlijks stroomverbruik
g	Alternatief belastingsprofiel, dienovereenkomstige energie-efficiëntie bij warmwaterproductie en jaarlijks stroomverbruik, indien beschikbaar
h	Temperatuurinstellingen van de temperatuurregeling van het warmwatertoestel
i	Geluidsvermogensniveau in binnenruimten

Aanvullende informatie

Alle bijzondere maatregelen die in het kader van montage, inbedrijfstelling, bedrijf en onderhoud van het warmwatertoestel genomen moeten worden, kunnen in de gebruiks- en installatiehandleiding worden geraadpleegd

Alle genoemde gegevens zijn bepaald op basis van de van toepassing zijnde Europese richtlijnen. Verschillen met elders genoemde productinformatie zijn te wijten aan de verschillende testomstandigheden.

Het energieverbruik is bepaald overeenkomstig een gestandaardiseerde procedure conform de EU-voorschriften. Het werkelijke energieverbruik van het toestel is afhankelijk van het individuele gebruik.

Montage-instructies

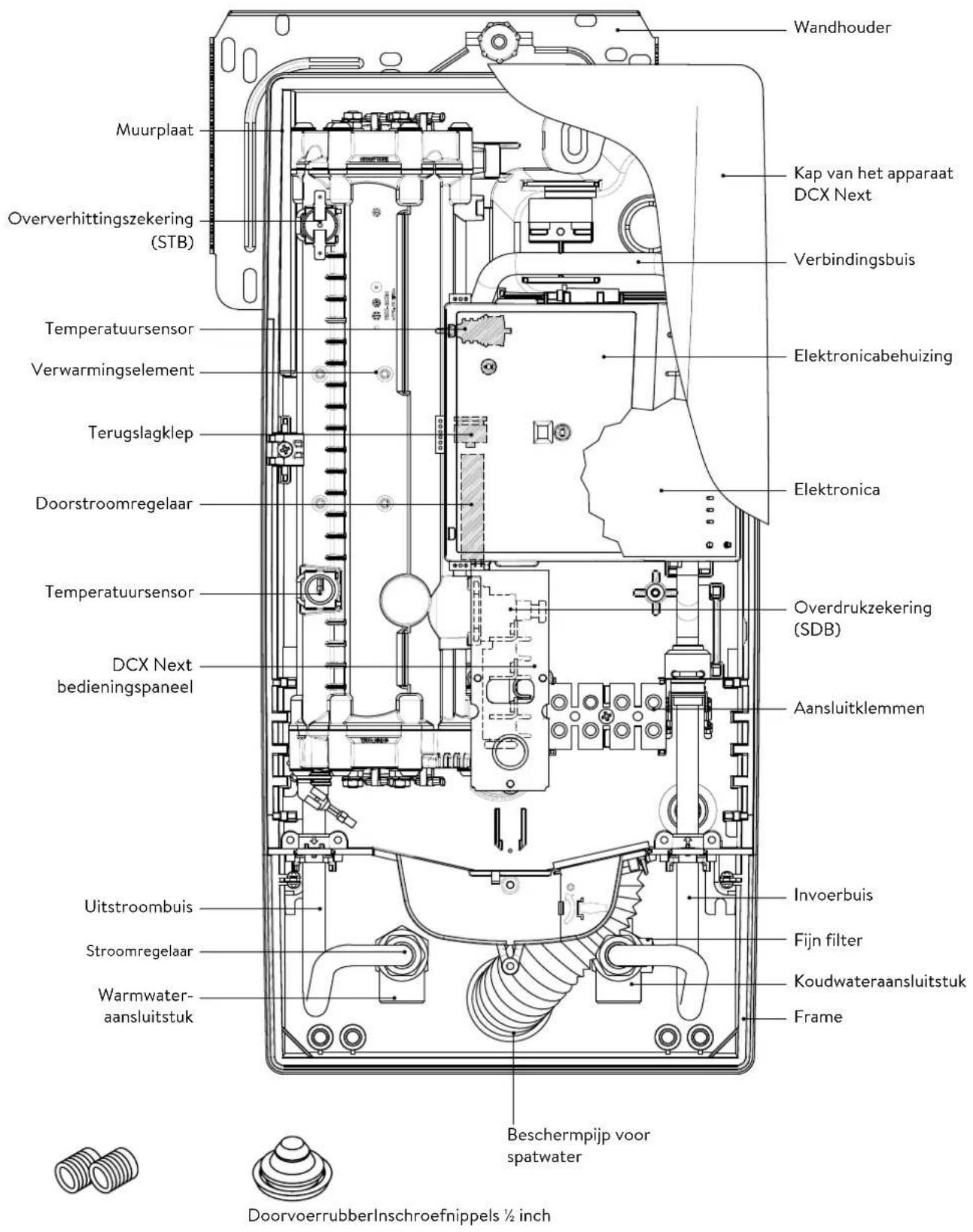

1. Overzicht

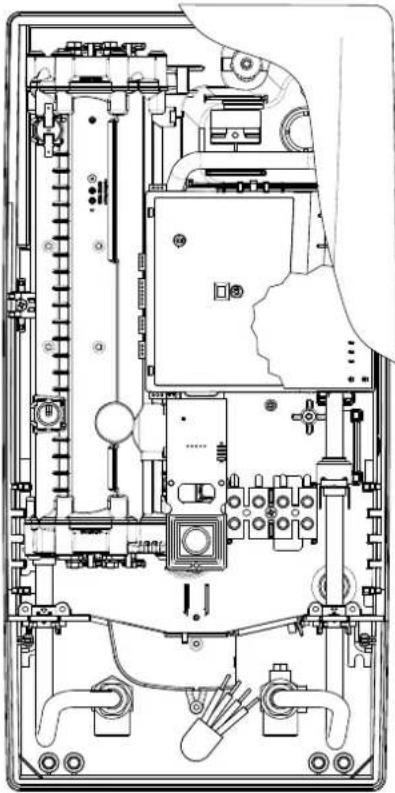

Wandhouder Kap van het apparaat DCX Next Verbindingsbuis Elektronicabehuizing Elektronica Doorstroomregelaar Overdrukzekering (SDB) Aansluitklemmen DCX Next bedieningspaneel Uitstroombuis Fijn filter Koudwateraansluitstuk Warmwater-aansluitstuk Beschermpijp voor spatwater Muurplaat Oververhittingszekering (STB) Temperatuursensor Verwarmingselement Terugslagklep Temperatuursensor

Typ DCX13 Next DCX Next
Energieklasse A *	)
Nominaal vermogen / stroom	11kW..13,5kW (16A..20A)		18kW..27kW (26A..39A)
Ingesteld vermogen / stroom 11kW /	16A	13,5kW/20A	18kW/26A	21kW/30A	24kW/35A	27kW/39A
Elektrische verbinding	3~/PE 380..415V AC		3~/PE 380..415V AC			3~/PE 400V AC
Minimale kabeldoorsnede1)	1,5mm2	2,5mm2	4,0mm2	4,0mm2	6,0mm2	6,0mm2
Warmwatervermogen (l/min)max. bij Δt = 28 Kmax. bij Δt = 38 K	5,62)4,1	6,92)5,12)	9,22)6,8	10,72)7,9	12,32)9,02)	13,82)10,22)
Nominale capaciteit	0,4l
Nominale overdruk	1,0 MPa (10 bar)
Aansluittype	drukvast/drukloos
Verwarmingssysteem	Blankdraad IES®
Bereik bij 15 °CSpecifieke waterweerstandSpec. elektr. geleidingsvermogen	≥1100Ωcm≤90 mS/m
Temperatuur van het toevoerwater	≤30°C
Drempelwaarde - max doorstroom	1,5 l/min - 5,03)		1,5 l/min - 8,03)
Drukverlies	0,08 bar bij 1,5 l/min 1,3 bar bij 9,0 l/min4)
Instelbare temperaturen	35°C / 38°C / 42°C / 48°C / 55°C
Wateraansluiting	G1⁄2 inch
Gewicht gevuld met water	4,2kg
Schutzklasse nach VDE	I
Schutzart / Sicherheit	IP25 CE

*) De verklaring is in overeenstemming met de EU verordening Nr. 812/2013
1) De maximale aansluitbare kabeldoorsnede is 10 mm² met aansluiting op het stroomnet
2) Gemengd water
3) Debiet beperkt om optimale temperatuurstijging te bereiken
4) Zonder stroomregelaar

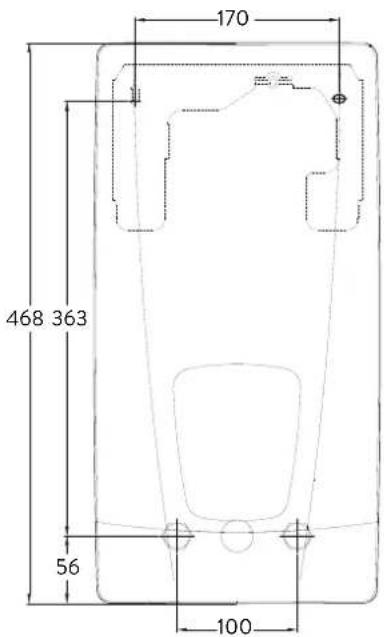

3. Afmetingen

170 468 363 56 100

Maten in mm

239 96

4. Installatie

CLAGE Lüneburg DIN 4109 PA-IX 16951/I MPA NRW.

In verband met de nationale bouwvoorschriften is aan dit apparaat een algemeen keu-ringscertificaat van de bouw-inspectie ten behoeve van de bruikbaarheid met betrekking tot het geluidsniveau verstrekt.

Het volgende in acht nemen:

• bijv. VDE 0100
• EN 806
- Bepalingen van de plaatselijke energie- en waterbedrijven
- Technische gegevens en gegevens op het typeplaatje
- Uitsluitend geschikt en onbeschadigd gereedschap gebruiken

Montageplaats

• Installeer het apparaat alleen in een vorstvrije ruimte. Het mag nooit worden blootgesteld aan vorst.
• Het apparaat is bedoeld voor wandmontage en moet verticaal met de aansluitingen naar onder geïnstalleerd worden of als alternatief kruislings geïnstalleerd met wateraansluitingen aan de linkerkant.
• Het apparaat voldoet aan de veiligheidsklasse IP25 en mag in gebieden van categorie 1 uit de VDE 0100 deel 701 (IEC 60364-7) worden geïnstalleerd.
• Om warmteverlies te voorkomen, moet de afstand tussen de doorstroomwaterverwarmer en de kraan zo klein mogelijk zijn.
• Het apparaat moet toegankelijk zijn voor onderhoudswerkzaamheden.
• Kunststofleidingen mogen alleen worden gebruikt wanneer deze voldoen aan DIN 16893 regel 2. De warmwaterleidingen moeten geïsoleerd zijn.
• De specifieke waterweerstand moet bij 15 °C minimaal 1100 Ω cm bedragen. De specifieke waterweerstand kan worden opgevraagd bij uw waterleverancier.

Montagetoebehoren

Voor installaties onder moeilijke montageomstandigheden is het volgende montage-toebehoren verkrijgbaar:

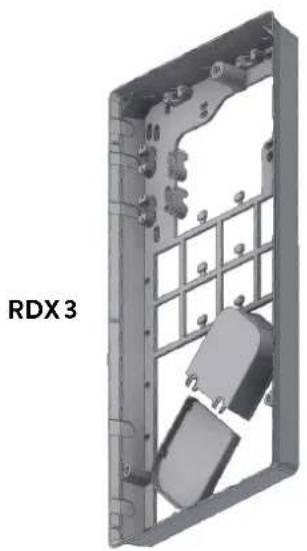

Montageframe RDX3

(artikelnummer 36100)

Met dit montageframe kan de doorstroomwaterverwarmer worden gemonteerd als de elektrische aansluiting op een willekeurige plaats onder het apparaat uit de wand komt of als de leiding op de wand geïnstalleerd is.

Bij gebruik van het montageframe verandert de IP-beschermingsklasse van IP25 naar IP24.

Buizenset VDX

(artikelnummer 34120) – RDX / RDX 3 vereist! –

Met deze montageset kan de doorstroomwaterverwarmer worden gemonteerd als de wateraansluitingen versprongen of verwisseld onder het apparaat uit de wand komen of aan de zijkant langs de wand naar het apparaat leiden. De elektrische aansluiting kan op iedere willekeurige plaats onder het apparaat uit de wand komen resp. op de wand geïnstalleerd zijn.

Buizenset UDX

(artikelnummer 34110) - RDX / RDX 3 vereist! -

Met deze montageset kan de doorstroomwaterverwarmer worden gemonteerd als de wateraansluitingen boven het apparaat eindigen. De elektrische aansluiting kan op iedere willekeurige plaats onder het apparaat uit de wand komen resp. op de wand geïnstalleerd zijn.

4. Installatie

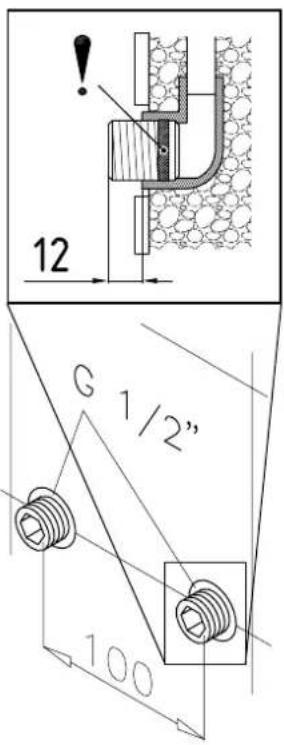

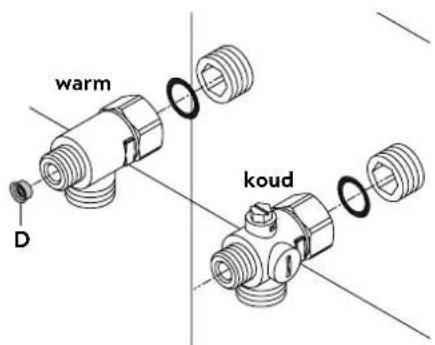

12 G 1/2" 100

warm koud D

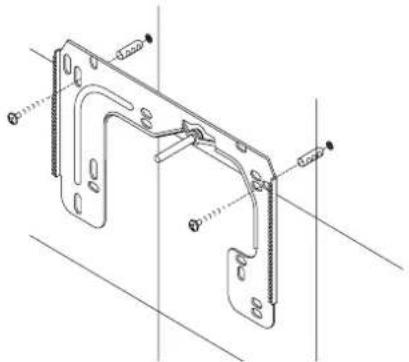

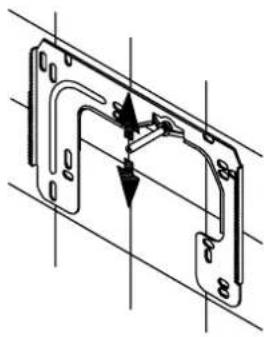

Wandhouder monteren

Opmerking: als u deze doorstroomwaterverwarmer ter vervanging van een ander product monteert, hoeven over het algemeen geen nieuwe gaten voor de wandhouder geboord te worden. Punt 2 komt in dit geval te vervallen.

De watertoevoerleidingen vóór de installatie grondig spoelen om vuil uit de leidingen te verwijderen.

1. De schroefnippels met een inbussleutel (12 mm) in de twee wandaansluitingen schroeven. De pakkingen moeten hierbij volledig in de schroefdraad worden geschroefd. De schroefnippels moeten na het vastschroeven minimaal 12 mm uitsteken.
2. De meegeleverde montagesjabloon tegen de wand houden en zodanig uitlijnen dat de gaten van de sjabloon in één lijn met de aansluitingen liggen. De boorgaten vervolgens overeenkomstig de sjabloon markeren en de gaten met een 6 mm-boor aanbrengen. De meegeleverde pluggen gebruiken.
3. Open het apparaat. Trek hiervoor de afdekking naar beneden en draai de centrale kapschroef los. Til de kap voorzichtig op, trek de stekker uit het bedieningspaneel en noteer de positie van de stekker.
4. Draai de kartelmoer van de wandhouder los, verwijder de wandhouder en schroef de wandhouder op de muur. Tegellegatie of oneffenheden kunnen worden gecompenseerd tot 30 mm met behulp van de meegeleverde afstandshulzen. De afstandshulzen worden tussen de muur en de muurbeugel gemonteerd.

Aansluitstukken installeren

Opmerking: de wartelmoeren met een geschikt draaimoment vastdraaien om de noodzakelijke dichtheid te bereiken zonder de armaturen of de buizen te beschadigen.

• Schroef het koudwateraansluitstuk volgens de afbeelding met de wartelmoer en de 12 inch-afdichting op de aansluiting voor koud water.
• Schroef het warmwateraansluitstuk met de wartelmoer en de 12 inch-afdichting op de aansluiting voor warm water.
• Schuif de debietregelaar "D" in het aansluitstuk voor warm water. De O-ring moet zichtbaar zijn.

4. Installatie

• Het kan gebeuren dat de elektrische voedingskabel in het bovenste deel van het apparaat of op het oppervlak wordt gelegd. Volg in dit geval eerst de stappen één tot drie volgens de beschrijving "Elektrische aansluiting van bovenaf" in het hoofdstuk "Elektrische aansluiting".
• Plaats het apparaat zo op de wandplaat dat de stang met schroefdraad van de wandplaat in het daarvoor bestemde gat in het apparaat valt. Door de stang met schroefdraad van de wandplaat voorzichtig te buigen, kunt u eventuele onregelmatigheden corrigeren. De aansluitpunten voor de waterleidingen van het apparaat moeten echter zonder kracht te gebruiken kunnen worden vastgeschroefd.
• Schroef de kunststof kartelmoer op de draadstang van de wandhouder.
• Schroef de beide 38 inch wartelmoeren van de aansluitingen voor de water-leidingen van het apparaat met ieder een 38 inch afdichting op de geïnstalleerde aansluitstukken.

1. Draai de waterleiding open en draai de afsluitschroef (a) in het koudwateraansluitstuk langzaam naar positie "gesloten". Controleer of alle verbindingen goed afgedicht zijn.
2. De bijbehorende warmwaterkraan meerdere keren openen en sluiten tot geen lucht meer uit de leiding uittreedt en de doorstroomwaterverwarmer ontlucht is.

Opmerking: de wartelmoeren me noodzakelijke dichtheid te bereik gen. Bij een directe montage op de kra ½ inch afdichtingen met de ½ inch wateraansluitstuk aan elkaar word afvoeren aan de zijkant van het wa verwijderd en aan de open kant va de debietregelaar "D" in het aans voor warm en koud water worden afdichtingen op de de ¾ inch-war Voor opbouwmontage kan het nu behulp van de meegeleverde afst De twee bevestigingsgaten in het ook goed worden bevestigd met p De opstaande kant van de buis ma afdichtingen aan de ½ inch afvoer aansluitstukken worden geschroe leidingen in de behuizing met een In geval van een directe verbindi- ding!

Opmerking: de wartelmoeren met een geschikt draaimoment vastdraaien om de noodzakelijke dichtheid te bereiken zonder de armaturen of de buizen te beschadigen.

Bij een directe montage op de kraan moeten de beide ½ inch inschroefnippels en de ½ inch afdichtingen met de ½ inch wartelmoeren van het warmwater- en het koud-wateraansluitstuk aan elkaar worden geschroefd. De beide ½ inch blindkappen van de afvoeren aan de zijkant van het warmwater- en koudwater-afvoerstuk moeten worden verwijderd en aan de open kant van de inschroefnippel worden vastgeschroefd. Schuif de debietregelaar "D" in het aansluitstuk voor warm water. De verbindingsstukken voor warm en koud water worden vervolgens aan elkaar geschroefd met de ¾ inch- afdichtingen op de de ¾ inch-wartelmoer van de inlaat- en uitlaatpijp van het apparaat.

Voor opbouwmontage kan het nuttig zijn om het apparaat op afstand te monteren met behulp van de meegeleverde afstandshulzen, zoals getoond in de tekening hiernaast. De twee bevestigingsgaten in het onderste gedeelte van de buisaansluitingen moeten ook goed worden bevestigd met pluggen en schroeven van 6 mm.

De opstaande kant van de buis moet met een ½ inch wartelmoer en ½ inch afdichtingen aan de ½ inch afvoerleidingen aan de zijkant van de warm- en koudwater-aansluitstukken worden geschroefd. Ter afsluiting moeten de uitbreekstukken voor de leidingen in de behuizing met een stomp voorwerp worden uitgebroken.

In geval van een directe verbinding Let op: Zet de zeef in het koude water in verbinding!

6. Elektrische aansluiting

Aansluitschema

2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

1. Elektronica
2. Verwarmingselement
3. Veiligheidsdrukbegrenzer SDB
4. Kroonklemstrip
5. Veiligheidstemperatuurbegrenzer STB

Alleen door de vakman!

Let op het volgende:

• bijv. VDE 0100
- Bepalingen van de plaatselijke leverancier van water en elektriciteit
- Technische gegevens en gegevens op het typeplaatje
- Apparaat op de aardleiding aansluiten!

Installatie voorschriften

• Het apparaat moet permanent op vast aangelegde leidingen worden aangesloten. Het apparaat moet op randaarde worden aangesloten.
• De elektrische kabels moeten zich in onberispelijke staat bevinden en mogen na de montage niet meer toegankelijk zijn.
• Tijdens de installatie moet aan alle polen een ontkoppelmechanisme (bijv. met zekeringen) met een contactopening van minimaal 3 mm worden geplaatst.
• Ter bescherming van de apparaat moet een lijnbeschermingselement met uitschakelkarakteristiek C en een aan de nominale stroom van het apparaat aangepaste uitschakelstroom worden gemonteerd.

Relais voor afschakeling bij overbelasting

Als meerdere wisselstroomapparaten worden aangesloten, kan een lastrelais voor de elektronische doorstroomwaterverwarmer (CLAGE art.nr. 82250) op de fase L2 worden aangesloten.

Om een mogelijk flikkeren van het lastendelingsrelais in het lage vermogensbereik van de doorstromer (lage temperatuur en laag debiet) te voorkomen, kan de bedrijfsmodus »lastendelingsrelais« worden geactiveerd:

• Koppel het apparaat los van het lichtnet (bijv. door de zekeringen uit te schakelen)
• Trek de brug van de vermogenselektronica en verplaats deze naar positie "1" (zie afbeelding).
  • Schakel het apparaat weer in

Pos. UIT Pos. 1

6. Elektrische aansluiting

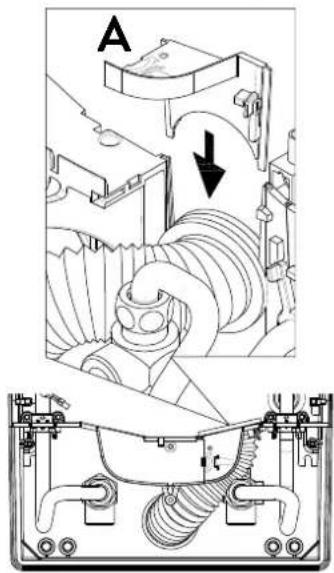

A

Elektrische aansluiting aan van onderaf

Opmerking: Indien nodig kan de aansluitklem naar het bovenste deel van het apparaat worden verplaatst. Volg de instructies in de volgende paragraaf.

Verzeker u er van voordat u het apparaat elektrisch aansluit dat de spanning uitgeschakeld is!

1. Verwijder de buitenste omhulsels van de aansluitkabel tot ongeveer 6 cm vanaf het punt waarop het uit de wand komt. Schuif het beschermrubber voor spatwater met de kleinste opening naar voren over de aansluitkabel, zodat het beschermrubber vlak op de wand wordt geplaatst. Dit voorkomt dat eventueel binnendringend water met de elektriciteitkabels in aanraking komt. De aansluitkabel mag niet beschadigd zijn! De beschermende doorvoertule moet worden gebruikt!
2. Strip de afzonderlijke draden en verbind ze met de aansluitklem volgens het schakelschema. Het apparaat moet worden aangesloten op de aardleiding.
3. Trek de beschermring zo ver over de aansluitkabel en vorm de aansluitkabels zodanig dat de beschermring zonder mechanische spanning in de uitsparing in de scheidingswand past. Plaats de doorvoertulebevestiging (A).

Elektrische aansluiting van bovenaf

Voordat u het apparaat op het elektrische netwerk aansluit, moet u ervoor zorgen dat de voeding is uitgeschakeld!

1. Open het vooraf bepaalde breekpunt (S) in het bovenste gedeelte van het apparaat bij het reliëf door hard te drukken met een bot gereedschap (bijv. Schroevendraaier). Als de elektrische verbindingskabel zichtbaar is, opent u de uitsparing aan de rechterkant van het onderste deel van de behuizing.
2. Snijd de doorvoertule uit de accessoiretas volgens de kabeldoorsnede. Dimensioneer de opening in de doorvoertule iets kleiner dan de doorsnede van de verbindingskabel om een optimale bescherming tegen water te bereiken. Plaats de tuit in de opening. De beschermende doorvoertule moet worden gebruikt!
3. Mantel de verbindingskabel zodat de mantel door de doorvoertule in het inwendige van het apparaat steekt. Neem het voorbereide apparaat in één hand en voer de kabel met de andere hand door de doorvoertule.
4. Plaats het apparaat op de wandhouder, steek de draadstang van de wandhouder door het gat in het apparaat en bevestig het apparaat.
5. Draai de bevestigingsschroef van de aansluitklem los. Verplaats de connector op de bovenste voet en maak deze weer vast.
6. Strip de enkele draden van de verbindingskabel en verbind ze met de aansluitklem volgens het schakelschema. Het apparaat moet worden aangesloten op de beschermingsgeleider.

Opmerking: Om IP25-spatbescherming te garanderen, moet de spatbeschermhuls aan de onderkant van het apparaat worden geplaatst.

7. Eerste inbedrijfstelling

SDB

Voordat u het apparaat van stroom voorziet moet het apparaat ontlucht worden door de warmwaterkraan meerdere malen open en dicht te draaien. Zodat het apparaat volledig met water is gevuld zonder lucht erin.

Voor een maximaal debiet kunnen de eventueel aanwezige straalregelaars uit de armatuur worden genomen. De warmwater- en de koudwaterleiding dienen minimaal één minuut gespoeld te worden.

Na iedere keer dat het apparaat leeggemaakt wordt (b.v. na werkzaamheden aan de waterinstallatie, vanwege vorst of na reparaties aan het apparaat) moet het apparaat opnieuw worden ontlucht voordat het weer in gebruik wordt genomen.

Als de boiler niet in bedrijf kan worden genomen, controleer dan of de veiligheidstemperatuurbegrenzer (STB) of de veiligheidsdrukbegrenzer (SDB) is geactiveerd tijdens het transport. Zorg ervoor dat het apparaat spanningsloos is en reset de veiligheidsschakelaar indien nodig.

STB

Vermogensinstelling

Mag alleen door een erkende vakman worden uitgevoerd, anders vervalt de garantie!

Voordat de eerste keer dat het apparaat wordt ingeschakeld, moet het maximale vermogen van het apparaat worden ingesteld.

Het maximaal instelbare vermogen is afhankelijk van de omgeving waarin het apparaat wordt geïnstalleerd. Raadpleeg altijd de informatie in de tabel met technische gegevens, met name de minimale doorsnede van de aansluitkabel en de stroombeveiliging. Raadpleeg ook de richtlijnen van DIN VDE 0100.

1. Stel het maximale apparaatvermogen in, afhankelijk van de installatieomgeving. Verwijder hiervoor het hulpgereedschap »A« uit de houder op het elektronicadeksel en zet de schakelaar op de gewenste waarde.

DCX Next DCX13 Next
Stop links 18 kW Rustpunt 1 11kW
Rustpunt 1 21 kW Rustpunt 2 13,5 kW
Rustpunt 2 24 kW
Stop rechts 27 kW

Met de DCX Next kan het nominale vermogen bij 400 V intern worden ingesteld op 27 kW, 24 kW, 21 kW of 18 kW.

Voor de DCX 13 Next kan het nominale vermogen bij 400 V intern worden ingesteld op 13,5 kW en 11,0 kW.

1. Plaats het hulpgereedschap terug in de houder, sluit de kabel van het bedieningspaneel aan op het bedieningspaneel in de kap, plaats de kap op het apparaat en bevestig deze met de kapschroef.
   Opmerking: De kabel van het bedieningspaneel mag niet bekneld of samenge- drukt worden.
2. Markeer het ingestelde vermogen op het typeplaatje en schuif de kapafdekking van onderaf tot deze stopt.
3. Schakel de stroomtoevoer naar het apparaat in.
4. Na de instelling van het maximale vermogen van het apparaat wordt de waterverwarming geactiveerd zodra gedurende ca. 10 - 30 seconden continu water door het apparaat stroomt.
5. Draai de warmwaterkraan open. Controleer de werking van de instant waterverwarmer.
6. De werking en het gebruik van de doorstroomwaterverwarmer aan de gebruiker uitleggen en de handleiding ter informatie aan de gebruiker overhandigen, zodat deze de handleiding kan bewaren.
7. Vul de registratiekaart in en stuur deze naar de klantenservice van de fabriek of registreer uw apparaat online op onze homepage (zie ook pagina 51).

Opmerking: Elke keer dat de voedingsspanning wordt ingeschakeld, wordt het ingestelde vermogen aangegeven door het afwisselend kort en lang knipperen van beide LED's op het vermogensdeel. Als de stroomonderbreker verkeerd is geplaatst, wordt dit aangegeven door continue korte flitsen.

7. Eerste inbedrijfstelling

Het bedieningsveld kan in het apparaat vergrendeld worden. De temperatuur wordt op de laatst gekozen waarde vastgezet en de sensortoets gedeactiveerd.

Activering van de vergrendelingsfunctie

1. Kies de warmwatertemperatuur.
2. Koppel het apparaat los van het lichtnet (bijv. Door de zekeringen uit te schakelen).
3. Verwijder de brug van de vermogenselektronica en verplaats deze naar positie "3" (zie afbeelding).
4. Schakel het apparaat weer in.

Schakel de vergrendelingsfunctie uit

1. Koppel het apparaat los van het lichtnet (schakel de zekeringen uit).
2. Verwijder de brug van de vermogenselektronica en verplaats deze naar de positie "UIT" (zie afbeelding).
3. Schakel het apparaat weer in.

8. Onderhoudswerkzaamheden

(a) gesloten geopend (c)(b) Zeef

Onderhoudswerkzaamheden mogen alleen door een erkende vakman worden uitgevoerd.

Reiniging en vervanging van de filterzeef in het aansluitstuk

Het koudwateraansluitstuk van de doorstroomwaterverwarmer is uitgerust met een geïntegreerde afsluitklep en een zeef. Door verontreiniging van de zeef kan het warmwatervermogen worden gereduceerd. In dit geval dient de reiniging resp. vervanging van de zeef als volgt uitgevoerd te worden:

1. De doorstroomwaterverwarmer via de zekeringen spanningsloos schakelen en tegen ongewenst opnieuw inschakelen beveiligen.
2. Open het apparaat door het deksel naar beneden te trekken en de schroef eronder los te draaien. Til de kap voorzichtig op, trek de stekker uit het bedieningspaneel en noteer de positie van de stekker.
3. De afsluitklep in het koudwateraansluitstuk (a) dichtdraaien (positie "gesloten").
4. Draai de sluitschroef (b) uit het koudwateraansluitstuk en verwijder de zeef (c). Opmerking: Resterend water kan uitlekken.
5. De zeef kan vervolgens gereinigd of vervangen worden.
6. Na het plaatsen van de schone zeef dient de afsluitschroef vastgedraaid te worden.
7. De afsluitklep in het koudwateraansluitstuk langzaam weer opendraaien (positie "geopend"). Zorg ervoor dat er geen lekken zijn.
8. Het apparaat ontluchten door de bijbehorende warmwaterkraan meerdere keren langzaam te openen en te sluiten tot geen lucht meer uit de leiding uittreedt.
9. Sluit de kabel van het bedieningspaneel aan op het bedieningspaneel in de kap, zet de kap op en draai de kapschroef vast.
   Opmerking: De kabel van het bedieningspaneel mag niet bekneld of samenge- drukt worden. Schakel vervolgens de spanning op de huiszekeringen weer in.

Reiniging en vervanging van de filterzeef bij montage aan de wand

De koudwateraansluiting van de doorstroomwaterverwarmer is uitgerust met een zeef. Door verontreiniging van de zeef kan het warmwatervermogen worden gereduceerd. In dit geval dient de reiniging resp. vervanging van de zeef als volgt uitgevoerd te worden:

1. De doorstroomwaterverwarmer via de zekeringen spanningsloos schakelen en tegen ongewenst opnieuw inschakelen beveiligen.
2. De afsluitklep in de aanvoerleiding sluiten.
3. Open het apparaat door het deksel naar beneden te trekken, draai de schroef eronder los. Til de kap voorzichtig op, trek de stekker uit het bedieningspaneel en noteer de positie van de stekker.
4. De aanvoerbuis van het wateraansluitstuk losmaken. Opmerking: Resterend water kan uitlekken.
5. De zeef kan vervolgens gereinigd of vervangen worden.
6. Na de montage van de schone zeef dient de aanvoerbuis weer op het wateraansluitstuk geschroefd te worden.
7. De afsluitklep in de aanvoerleiding langzaam openen. Zorg ervoor dat er geen lekken zijn.
8. Het apparaat ontluchten door de bijbehorende warmwaterkraan meerdere keren langzaam te openen en te sluiten tot geen lucht meer uit de leiding uittreedt.
9. Sluit de kabel van het bedieningspaneel aan op het bedieningspaneel in de kap, zet de kap op en draai de kapschroef vast.
   Opmerking: De kabel van het bedieningspaneel mag niet bekneld of samenge- drukt worden. Schakel vervolgens de spanning op de huiszekeringen weer in.

Índice
