GEBRUIKSAANWIJZING DSX Touch Clage

DSX Touch Opmerking: De bijgevoegde veiligheidsinstructies moeten vóór installatie, ingebruikstel- ling en het gebruik zorgvuldig en volledig worden gelezen en moeten tijdens het verdere gebruik worden nageleefd! De elektrische doorstroomwaterverwarmer DSX Touch is een elektronisch geregelde doorstroomwaterverwarmer met touchscreen en draadloze afstandsbediening voor de comfortabele en zuinige watervoorziening van één of meerdere kranen. De elektronica regelt het stroomverbruik afhankelijk van de ingestelde watertempera- tuur, de temperatuur van het toevoerwater en de hoeveelheid water, om zo de tempe- ratuur tot op de graad nauwkeurig te regelen en bij drukschommelingen constant te houden. De gewenste uitgangstemperatuur kan via het drukgevoelige display (touchs- creen) op een temperatuur tussen 20 °C en 60 °C ingesteld en afgelezen worden. Als alternatief kan het apparaat gemakkelijk worden bediend via de Bluetooth

afstands- bediening of met de CLAGE-app via smartphone en tablet. De doorstroomwaterverwarmer DSX Touch beschikt over een intuïtief te bedienen menu. In dit menu kunnen verschillende gebruikersprofielen aangelegd en verzamelde gegevens uitgelezen worden De inlaattemperatuur kan tot 70 °C zijn, zodat de bewerking voor het opnieuw verwar- men, b.v. in zonnestelsels is mogelijk. De doorstroomwaterverwarmer kan in combinatie met een extern lastrelais voor elek- tronische doorstroomwaterverwarmers worden gebruikt (details, zie de montagehand- leiding).

1. Apparaatbeschrijving

Zodra u het warme water van de kraan open draait, schakelt de doorstroom- waterverwarmer automatisch aan. Wanneer de kraan wordt dicht gedraaid, gaat het apparaat automatisch weer uit. De doorstroomwaterverwarmer wordt direct aan het apparaat of met behulp van de draadloze afstandsbediening bediend. Instructies Vereenvoudigde EU-conformiteitsverklaring Hierbij verklaart CLAGE GmbH dat dit apparaat voldoet aan Richtlijn 2014/53 / EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.clage.com/downloadsCLAGE

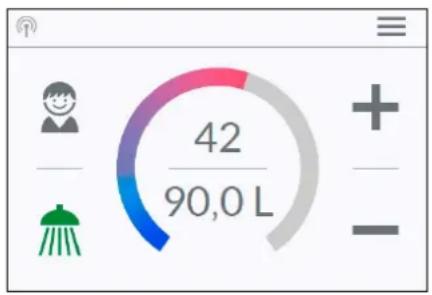

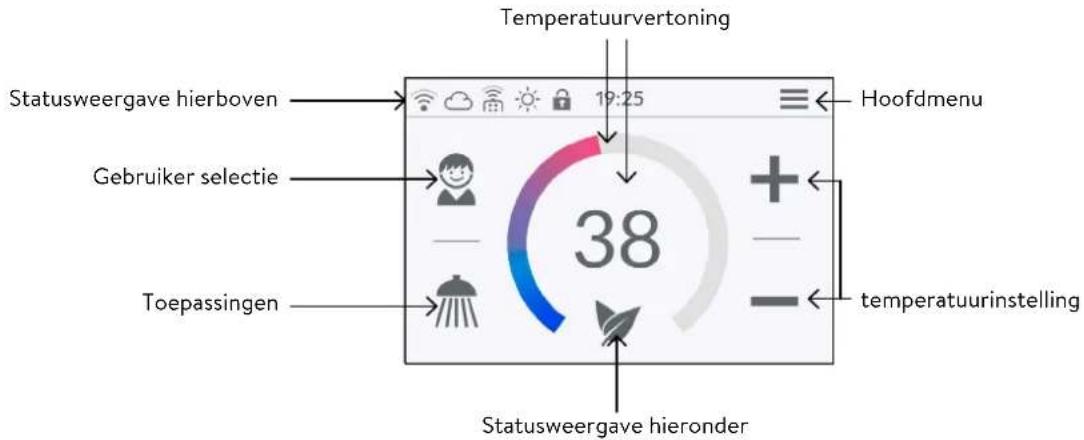

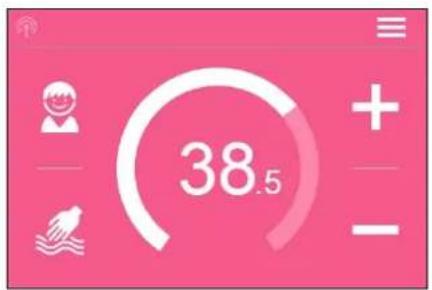

Hoofdbesturing Standaard toont het display het hoofdbesturingselement. De huidige instellingen wor- den weergegeven en tikken op het aanraakscherm geeft u toegang tot verschillende submenu’s en functies.

Temperatuurvertoning De gekleurde indicatiering wordt bij een stijgende temperatuurinstelling opgevuld en verandert van kleur (van blauw bij lage temperaturen naar rood bij hoge tempera- turen). Bovendien wordt de doeltemperatuur in °C weergegeven als een getal in het midden van het display. Temperatuurinstelling De gewenste temperatuur kan zowel met de en voor de fijninstelling als met een beweging met de hand langs de gekleurde ring van de schaalverdeling voor de snelle instelling van een temperatuur tussen 20 °C en 60 °C geselecteerd worden. Als de toets of één keer wordt aangeklikt, verandert de temperatuur in stappen van 1 °C, in het comfortbereik tussen 35 °C en 43 °C zelfs in stappen van 0,5 °C. Als een temperatuur lager dan 20 °C wordt ingesteld, verschijnt het symbool iin de tempe- ratuurindicatie en wordt de verwarmingsfunctie uitgeschakeld. Gebruiker selectie Er kunnen tot acht gebruikers aangemaakt worden. Iedere gebruiker heeft de moge- lijkheid om gewenste temperaturen voor de verschillende toepassingen onder een pro- fiel op te slaan. De gebruikersprofielen kunnen geselecteerd worden door op het pro- fielpictogram te tippen. De onder het profiel opgeslagen temperaturen worden ver- volgens ingesteld (voor het aanmaken van het profiel, zie de paragraaf “Gebruikers”). Toepassingen Hier kunnen reeds ingestelde toepassingen geselecteerd worden. Hiervoor moet op het gewenste symbool worden geklikt. De af fabriek ingestelde temperaturen ( handreiniging=35 °C, douche=38 °C, badkuip=40 °C, heet water=48 °C) kunnen voor iedere toepassing via de temperatuurinstelling worden gewijzigd. Als de temperatuurwaarde in het tempe- ratuurdisplay of het applicatiesymbool gedurende drie seconden wordt aangeraakt, wordt de ingestelde temperatuur opgeslagen voor de geselecteerde applicatie. Het temperatuurdisplay knippert eenmaal ter bevestiging. Applicatietemperaturen die in het gebruikersprofiel zijn opgeslagen, kunnen op elk gewenst moment worden opge- roepen door op het bijbehorende symbool te tikken. Statusweergave hierboven Bedieningsblokkering actief (PIN-code)

De ingangstemperatuur ligt boven de gewenste waarde (apparaat verwarmt niet) Bluetooth-afstandsbediening geregistreerd WLAN is actief Het apparaat is aangesloten op de CLAGE Cloud Hoofdmenu temperatuurinstelling Statusweergave hieronder Statusweergave hierboven Gebruiker selectie Toepassingen Temperatuurvertoning94

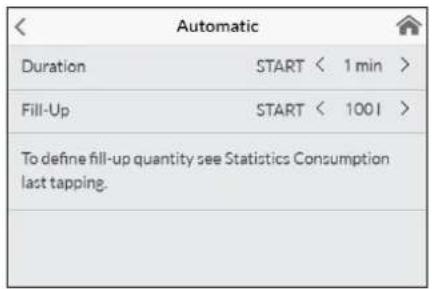

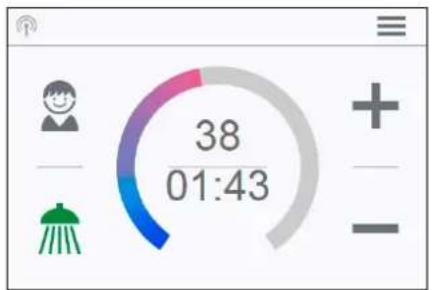

Hoofdmenu “Main menu” Door op het symbool te tikken, kunt u op elk gewenst moment teruggaan naar het hoofdbesturing. Automaat “Automatic” In dit menu kunnen twee functies geselecteerd worden. In de automatische modus kan de tijd (in seconden) via de functie “Duration” (duur) gemeten worden. Als alternatief kan de hoeveelheid opgewarmd water (in liter) via de functie “Fill-Up” (vulhoeveel- heid) gemeten worden. Koud water dat bij de kraan met het opgewarmde water wordt gemengd, kan niet door het apparaat geregistreerd worden. Voor een correct gebruik van de automatische modus met betrekking tot de vulhoeveelheid is het daarom nood- zakelijk dat de gewenste temperatuur aan het apparaat ingesteld wordt en alleen warm water via de kraan afgetapt wordt. Per gebruikersprofiel wordt de recent ingestelde startwaarde van iedere functie opge- slagen. Deze kan te allen tijde opnieuw veranderd worden. Opmerking: In de automatische modus zijn de bedieningsfuncties beperkt. Bij de keuze van een beperkte functie verschijnt een venster met een melding. Als “OK” wordt aangeklikt, wordt de automatische modus gedeactiveerd en zijn alle functies weer beschikbaar. Als “Cancel” (annuleren) wordt aangeklikt, wordt het venster met de melding gesloten en blijft de automatische modus actief. Duur: Onder “Duration” kan de gewenste tijd met of worden ingesteld. Als ver- volgens “START” wordt aangeklikt, wordt de automatische modus geactiveerd. Het hoofdmenu wordt vervolgens weergegeven en de ingestelde tijd wordt direct onder de temperatuurindicatie weergegeven. Als de tijd wordt aangeklikt, of als de warmwaterkraan wordt geopend, wordt de functie gestart en begint de tijd in stappen van één seconde af te tellen. Als de tijd nogmaals wordt aangeklikt, kan de functie op ieder gewenst moment gepauzeerd en hervat wor

den. De functie wordt niet gepauzeerd als de kraan gesloten wordt. Als reeds warm water doorstroomt terwijl de functie geactiveerd wordt, start deze onmiddellijk. Om de functie te annuleren, moet de tijd gedurende drie seconden aangeraakt worden. Als de tijd verstreken is, knippert kort “00:00”. Aanvullend wordt de water hoeveel- heid, voor zover afgetapt, gedurende ca. 10 seconden verlaagd en vervolgens weer verhoogd. Er weerklinkt een kort geluidssignaal. Statusweergave hieronder Weergavebereik voor functies die door de gebruiker bevestigd moeten worden of tij- dens gebruik van groot belang zijn. Eco-modus actief: De toepassingstemperaturen en het debiet zijn op economi- sche waarde begrensd. Als de temperatuur via de temperatuurinstelling op een hogere waarde wordt ingesteld, knippert het symbool. Onderhoud: Na het aanklikken van dit symbool wordt een statusmelding met aanvullende informatie weergegeven. Maximale temperatuur bereikt: De temperatuur kan niet verder wor- den verhoogd, aangezien de ingestelde temperatuurgrens is bereikt. De temperatuurgrens kan in het hoofdmenu onder “Settings” (instellingen) worden gewijzigd. Aftakkingsmodus Als opgewarmd water aan een kraan wordt afgetapt, schakelt de besturing om naar de aftapmodus en verandert de kleur van de achtergrond, afhankelijk van de ingestelde uitgangstemperatuur, van blauw bij lage temperaturen naar rood bij hoge temperatu- ren. De indicatiering toont de actuele vermogenafname van het apparaat.CLAGE

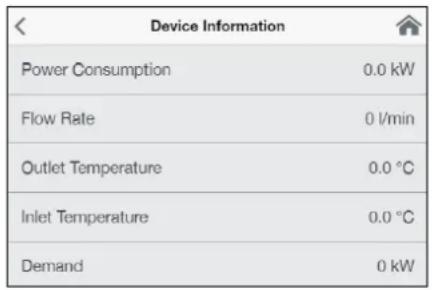

Statistiek “Statistics” In de statistieken worden de verbruiks- en gebruiksgegevens van het apparaat opgesla- gen en grafisch weergegeven: Waterverbruik Stroomverbruik Totale kosten van het verbruik Door te vegen kunt u door verschillende tijdsperiodes scrollen. De consumpties wor- den na elkaar weergegeven in diagrammen over een periode van de laatste tik, het verbruik vandaag, het verbruik gisteren, de laatste zeven dagen, de laatste vier weken, de laatste twaalf maanden en de laatste vier jaar. Opmerking: De verbruiks- en gebruiksgegevens zijn niet voor afrekeningsdoeleinden geschikt. Capaciteit: Onder “Fill-Up” vulhoeveelheid kan de gewenste waterhoeveelheid met of worden ingesteld. Als vervolgens “START” wordt aangeklikt, wordt de automati- sche modus geactiveerd. Het hoofdmenu wordt vervolgens weergegeven en de inge- stelde waterhoeveelheid wordt direct onder de temperatuurindicatie weergegeven. Als de warmwaterkraan vervolgens wordt geopend, wordt de functie gestart en wordt de ingestelde vulhoeveelheid in stappen van een liter gemeten en afgeteld. Door de kraan te sluiten en weer te openen kan de functie gepauzeerd en hervat wor- den. Als reeds warm water doorstroomt terwijl de functie geactiveerd wordt, start deze onmiddellijk. Om de functie te annuleren, moet de vulhoeveelheid gedurende drie seconden aangeraakt worden of moet alle kranen voor een minuut gesloten wor- den. Wanneer de vulhoeveelheid is bereikt, knippert »0 l« even op het display en sluit het apparaat de warmwatertoevoer via de motorklep. Bovendien klinkt een lange signaal- toon en verschijnt er een bericht op het display. De motorklep blijft gesloten totdat het bericht op het apparaat of via de app wordt bevestigd. Het is altijd noodzakelijk om de klep te sluiten, dus de functie mag niet zonder toezicht worden gebruikt. Controleer voordat u het bad gebruikt of de watertemperatuur naar wens is. Tip: Onder “Statistics” is de waterhoeveelheid van het laatste gebruik opgeslagen. Om de benodigde waterhoeveelheid voor een gevuld bad te weten, vult u het bad eenmalig handmatig met warmwater. In het menu “Statistics” kunt u de hoeveelheid warmwater aflezen en dan die waarde in de automatische funktie “Fill-Up” voor de volgende keer dat u het bad wilt vullen ingeven. Opmerking: In het geval van een stroomstoring terwijl de timer volgens de vulhoeveel- heid loopt, is de motorklep gesloten. De klep blijft gesloten, zelfs nadat de stroomvoor- ziening is hersteld, er verschijnt een veiligheidsquery op het display en een alarmsignaal klinkt totdat de veiligheidsquery wordt bevestigd door te tikken op “OK”. Instellingen “Settings” Dit menu wordt gebruikt voor de basisconfiguratie van het apparaat. Door te vegen kunt u door de verschillende menu-items bladeren en door op parameters te tikken, kunt u instellingen direct wijzigen of naar verschillende submenu’s gaan. Datum / Tijd “Date / Time”: De DSX Touch krijgt zijn systeemtijd automatisch zodra het apparaat is verbonden met een netwerk met internettoegang. Als alternatief kunt u de tijd handmatig instellen en opslaan door te tikken op “Apply changes to date and time now”. Opmerking: Zonder een internetverbinding, zal de tijd die verloren gaat in het geval van een stroomstoring. Taal “Language”: Selectie van de menutaal. Valuta “Currency”: Selectie van een valutasymbool.96

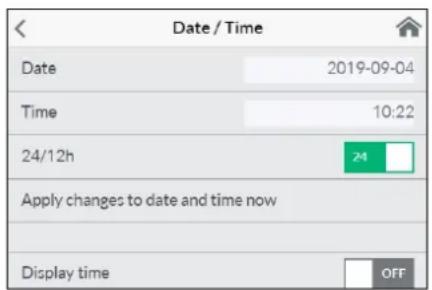

DSX Touch Temperatuureenheid “Temperature Unit”: Vastgesteld op °C. Temperatuurbegrenzing ”Temperature Limit”: De grenswaarden voor de temperatuur kunnen in dit menu geactiveerd of gedeactiveerd worden. De maximale uitgangs- temperatuur kan door het aanklikken van of tot een willekeurige waarde binnen het instelbereik van de temperatuur begrensd worden. Opmerking: Als de doorstroomwaterverwarmer is voor de watervoorziening van een douche wordt gebruikt, is de maximale temperatuur tijdens de installatie van het toestel begrensd. De temperatuur kan alleen onder de maximale temperatuur worden gewijzigd. De temperatuurgrens kan in dit geval niet volledig gedeactiveerd worden. Bedieningsslot “Operation Lock”: Beveiligt u de instellingen met een viercijferige PIN code. Opmerking: De bedieningsblokkering kan alleen met de juiste PIN-code in het subme- nu “Protected Sections” of door “Delete PIN” gedeactiveerd worden. Mocht u uw PIN- code vergeten hebben, verzoeken wij u contact op te nemen met de klantenservice. Enter PIN “Voer PIN in”: Nummers van 0 tot 9 kunnen met het toetsenbord worden geselecteerd. Als u vier cijfers hebt geselecteerd, bevestigt u door te tikken op “OK”. De pincode moet dan worden ingevoerd en opnieuw worden bevestigd voor de veilig- heid. Als de twee vermeldingen overeenkomen, wordt u naar het gedeelte “Protected Sections” geleid. Beschermde gebieden “Protected Sections”: Selecteer de bereiken die met een PIN- code beveiligd dienen te worden.

• Lock Settings: Automatisch actief zodra een wachtwoord aangemaakt is. Gebruikers kunnen het instellingenmenu alleen openen na het invoeren van de PIN-code. Deactiveren wist de actuele PIN-code.

• + Lock Main Menu: Gebruikers hebben alleen met de PIN-code toegang tot het hoofdmenu

• + Lock Temperature: De uitgangstemperatuur wordt op de actuele waarde ingesteld en kan alleen met de PIN-code worden gewijzigd. Gebruikersprofielen, toepassin- gen en de Eco-modus kunnen eveneens alleen met de PIN-code worden gewijzigd. Helderheid “Brightness”: Hier kunt u de helderheid van de display verlagen, bijv. om stroom te besparen. De helderheid kan voor het normale bedrijfsscherm en voor het standby-scherm afzonderlijk ingesteld worden.

• Standby 0-100% (0% = display OFF) De instelling voor de stand-bymodus n wordt pas na ongeveer 1,5 minuten geactiveerd. Geluid “Sound”: Bedrijfstonen activeren / deactiveren. Opmerking: Alarmsignalen en attentietonen kunnen niet worden gedeactiveerd. Belasting afwerpen “Load Shedding” (Expert Mode): Als meerdere wissel- stroomapparaten worden aangesloten, kan een lastrelais voor de elektronische doorstroomwaterverwarmer (CLAGE art.nr. 82250) op de fase L2 worden aangeslo-

ten. Het relais geeft de voorkeur aan de doorstromer en schakelt andere apparaten weer in na gebruik van de doorstromer. Door of aan te raken en vast te houden, kan een waarde van 0, 1 of 2 worden inge- steld. Selecteer eerst bedrijfsmodus 1 en controleer de functie van het lastafschakelrelais met lage apparaatuitgang (35 graden instelpunt en kleine hoeveelheid water). Als het uitwerprelais flikkert, moet bedrijfsmodus 2 worden geselecteerd. Thermische behandeling “Thermal treatment”: Dankzij deze functie kunt u een ther- mische behandeling geven aan uw apparaat en de volgende pijpleiding, inclusief de kraan. Dit is geen vervanging voor een thermische desinfectie volgens de geaccep- teerde technologische regels.

• Tik op OK om te beginnen met de behandelingscyclus, en de uitlaattemperatuur wordt ingesteld op 70 °C. Als een douche door het apparaat van water wordt voor- zien, is de functie geblokkeerd.

• Laat ten minste drie minuten lang heet water door de pijpleidingen richting de kraan stromen om ze heet te maken.

• Als de gewenste waarde wordt verlaagd of als er langer dan 30 seconden niet wordt getapt, wordt de behandelingscyclus beëindigd.

• Het aantal en de opgetelde tijdsduur en doorstroomhoeveelheid van alle thermi- sche behandelingen worden opgeslagen. Opmerkingen: Zorg ervoor dat niemand door de hoge temperaturen gewond kan raken en dat de installatie bestand is tegen de thermische belasting. Het water dat uit de kraan stroom is erg heet! Adem de stoom niet in. Stroomlimiet “Flow Limit”: Hier kunt u de werking van de begrenzer van de water- hoeveelheid instellen. Instelmogelijkheden: “OFF” Geen begrenzing waterhoeveelheid (motorventiel gedeactiveerd) “AUTO” Automatische aanpassing, d.w.z. dat de wa ter hoeveelheid zo wordt begrensd dat de in ge stelde watertemperatuur kan worden bereikt “ECO” Begrenzing van de waterhoeveelheid op maximaal 8,0 l/min bijv. “9.0” Begrenzing tot een vrij selecteerbare waarde tussen 4,5 en 25 l/min Opmerking: Als de Eco-modus in het menu “Savings” (sparen) is geactiveerd, is de waterhoeveelheid automatisch op “ECO” ingesteld. Een wijziging van de doorstroom deactiveert de ecofunctie. Standaard “Factory Settings”: U kunt alle instellingen terugzetten naar de fabrieksin- stellingen:

• Restart Device: Het setpoint is gereset naar de status en het apparaat is gestart.

• Factory Reset: Verwijdert alle door de gebruiker ingevoerde gegevens en de tot nu toe verzamelde statistische gegevens.

• Reset User Settings: Wist alle aangemaakte gebruikersprofielen. Initialize Statistics: Met deze functie kunnen de statistische gegevens opnieuw worden geladen. Devices: Alle instellingen voor het bedienen van de app met de app en voor het inte- greren van de DSX-Touch in een WLAN-netwerk worden hier gemaakt. Meer informa- tie is te vinden onder hoofdstuk: “4. CLAGE-app Smart Control”. Software Info: Informatie over het besturingssysteem, de opdruk en licenties kunt u hier bekijken. De “Expert Mode” kan hier ook worden geactiveerd. De expertmodus geeft u toegang tot gevoelige systeeminstellingen en functies. Waard Beschrijving

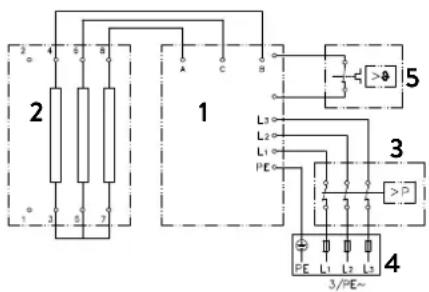

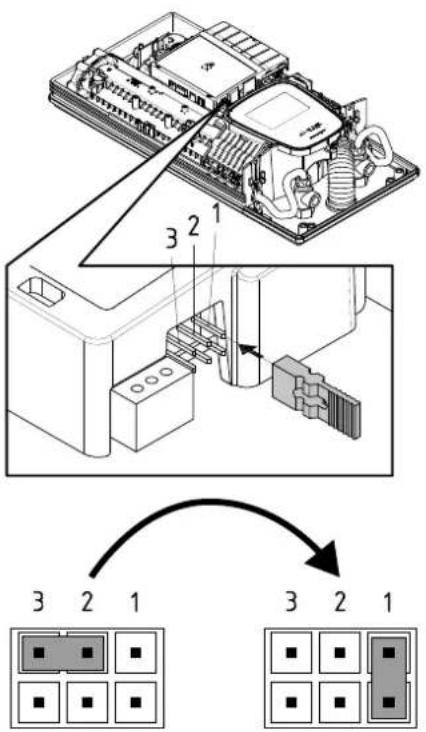

Modus zonder relais voor afschakeling bij overbelasting, fabrieksinstelling

Modus met normaal relais voor afschakeling bij overbelasting

Modus met gevoelig relais voor afschakeling bij overbelasting98

DSX Touch Savings “Opslaan” Hier kunnen de parameters voor de kosten in de verbruiksstatistieken worden inge- steld en de ECO-modus worden geactiveerd / gedeactiveerd. U kunt een valutasym- bool selecteren in het menu “Instellingen”. Elektriciteitsprijs (€/kWh): Stroomprijs van het elektriciteitsbedrijf invoeren. Waterprijs (€/m³): Waterprijs van het waterbedrijf invoeren. ECO-Einstellungen: De watertemperaturen in Eco-modus zijn beperkt tot een ener- giezuinige waarde voor alle toepassingen

heet water = 48 °C). De doorstroming is beperkt tot 8 l/min. Gebruiker “User” Maximaal acht gebruikers kunnen hun naam invoeren en hun eigen profielfoto kiezen. Dit verschijnt samen met de voornaamletters in het hoofdbesturingselement. In het hoofdmenu kan iedere gebruiker de gewenste temperaturen voor de verschil- lende toepassingen instellen en opslaan. Als u op

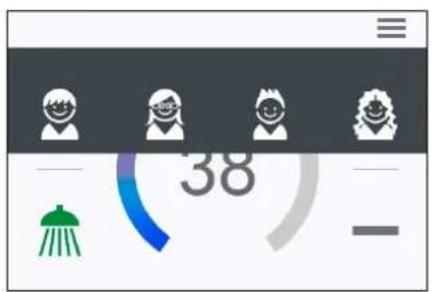

tikt, worden nog meer profielen toegevoegd. Reeds gemaakte profielen kunnen met de stylus worden bewerkt en door op

te tikken, kan het aangrenzende gebruikersprofiel worden verwijderd.

Stel de gewenste temperatuur in op het apparaat en draai alleen de warmwaterkraan open. Wanneer de temperatuur van het water te hoog is, mengt u er geen koud water bij, maar stelt u een lagere temperatuur in op het apparaat. Wanneer u koud water toevoegt, wordt het reeds opgewarmde water weer afgekoeld, waardoor waardevolle energie verloren gaat. Bovendien wordt het in de kraan toegevoegde koude water niet geregeld door de elektronica, zodat een constante temperatuur niet meer gegaran- deerd kan worden. Tip voor energiebesparing Vermogensbereik Wanneer het volledige vermogen van de doorstroomwaterverwarmer niet voldoende is om de waterhoeveelheid te verwarmen, zal het regelventiel de waterhoeveelheid automatisch begrenzen, zodat de ingestelde temperatuur kan worden bereikt. Info “Info” Alle huidige status- en apparaat gegevens worden hier vermeld. Vegen door de ver- schillende informatiewaarden is mogelijk. Bij gebruik met voorverwarmd water (bijv. met zonnewarmtesystemen) moet gewaar- borgd zijn dat de ingangstemperatuur niet hoger is dan 70 °C. Wanneer bij gebruik met voorverwarmd water de temperatuur van het toevoerwater hoger wordt dan de ingestelde temperatuur. In het hoofdmenu wordt het symbool weergegeven. NaverwarmingCLAGE

Deze doorstroomwaterverwarmer is uitgerust met een automatische luchtbelherken- ning, die voorkomt dat het systeem onvoorzien droogloopt. Het toestel dient ondanks deze beveiliging wel voor het eerste gebruik te worden ontlucht. Na iedere keer dat het toestel wordt leeggemaakt (bijv. na werkzaamheden aan de waterinstallatie, van- wege vorst of na reparaties aan het toestel) dient het toestel opnieuw te worden ont- lucht voordat het weer in gebruik wordt genomen.

1. Stroomtoevoer naar de doorstroomwaterverwarmer afsluiten: zekeringen uitscha-

2. Schroef het mondstuk van de kraan af en open daarna de koudwaterkraan om de

waterleiding schoon te spoelen en te voorkomen dat er vuil in het toestel of in het mondstuk komt.

3. Open en sluit daarna de bijbehorende warmwaterkraan meerdere keren totdat er

geen lucht meer uit de leiding komt en de doorstroomwaterverwarmer ontlucht is.

4. Pas dan mag u de stroomtoevoer naar de doorstroomwaterverwarmerweer inscha-

kelen en het mondstuk van de kraan er weer opschroeven.

5. Het toestel schakelt de verwarming in nadat het water 10seconden continu heeft

gestroomd. Ontluchten na onderhoudswerkzaamheden

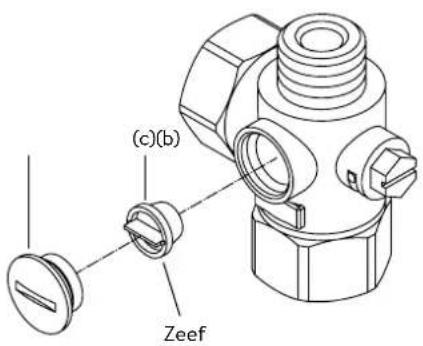

• Het toestel en de kraan alleen met een vochtige doek reinigen. Geen schurende, oplosmiddel- of chloorhoudende reinigingsmiddelen gebruiken.

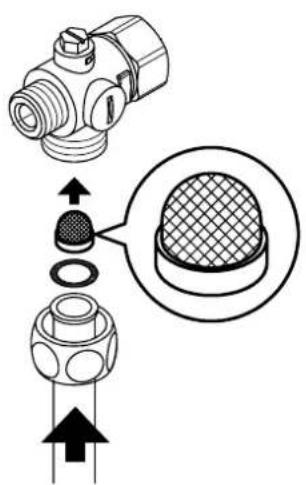

• Voor een goede doorvoer van het water moeten de kranen (bijv. mondstukken van de kranen en handdouches) regelmatig worden afgeschroefd en gereinigd. Laat iedere 3 jaar de elektrische onderdelen en componenten van het watersysteem controleren door een erkende vakman zodat de veiligheid en probleemloze werking van het apparaat gehandhaafd blijven. Reiniging en onderhoud100

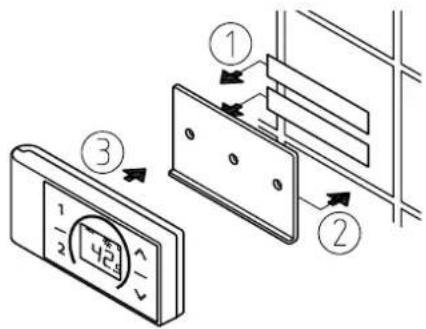

• Vóór de montage van de wandhouder dient gecontroleerd te worden of op de hier- voor bestemde positie een draadloze verbinding tussen de afstandsbediening en de doorstroomwaterverwarmer tot stand kan worden gebracht.

• De wandhouder van de afstandsbediening kan naar keuze met de twee plakstroken en na het verwijderen van de beschermende folie op een vaste ondergrond (bijv. betegeling) worden geplakt (afbeelding A) óf met geschikte pluggen (Ø 4 mm) en schroeven aan de wand worden gemonteerd (afbeelding B).

• Let er bij het monteren met plak strips op dat het oppervlak droog, vet- en zeepvrij is.

• Bij gebruik van de plakstroken kan de positie van de wandhouder na het aandrukken niet meer worden gewijzigd vanwege de hoge hechtkracht van de plakstroken. Bij het vastplakken erop letten dat de wandhouder horizontaal wordt geplaatst.

• De draadloze afstandsbediening wordt dankzij de magneten aan de wandhouder vastgehouden.

• De draadloze afstandsbediening en de wandhouder niet in de nabijheid van credit- cards of van andere pasjes met een magneetstrook houden. De ingebouwde mag- neten kunnen de magneetstrook van de creditcard onleesbaar maken. Inbedrijfstelling Als de vermogensinstelling al is uitgevoerd en de boiler van spanning wordt voorzien, plaatst u de batterijen in de afstandsbediening. Registreer de radiografische afstandsbediening bij de boiler

1. Zorg ervoor dat de stroomtoevoer naar de boiler is ingeschakeld (zekeringen).

2. Na het plaatsen van de batterijen toont de afstandsbediening kort alle symbolen.

Vervolgens worden “8A” en de percentuele batterijlading weergegeven en veran- dert het display in de pincode “P1”.

3. De vier cijfers van de pincode worden na elkaar ingevoerd en worden weergegeven

als P1 tot P4. Het huidige cijfer wordt gewijzigd via en . Als u op drukt, gaat u naar het volgende cijfer. Na het invoeren van P4 en het indrukken van wordt de pincode geaccepteerd.

4. Voer de eerste 4 cijfers van de Bluetooth-pincode in en bevestig met

. De pin- code bevindt zich op het typeplaatje van de geiser.

5. Na het invoeren van de PIN maakt de afstandsbediening automatisch verbinding

met de doorstroomgeiser, “d1” verschijnt tijdens de aanmeldingsprocedure.

6. Nadat de verbinding tot stand is gebracht, verandert het display van de radiografi-

sche afstandsbediening naar de weergave van de streefwaarde. Als de registratie niet is geslaagd, verandert het display na 45 seconden in “ E1“. De

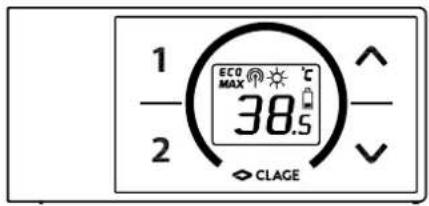

3. Afstandsbediening

Technische gegevens Type FX 3 afstandsbediening Bedrijfsspanning 3 V Type batterij 2x AAA alcaline

1) Heroplaadbare batterijen (accu’s) mogen niet worden gebruikt

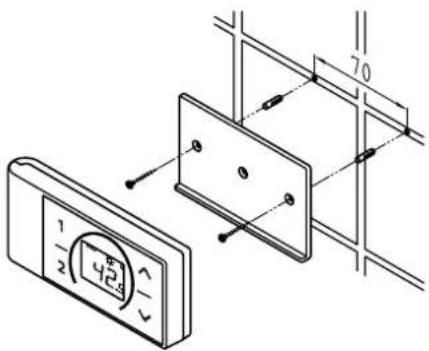

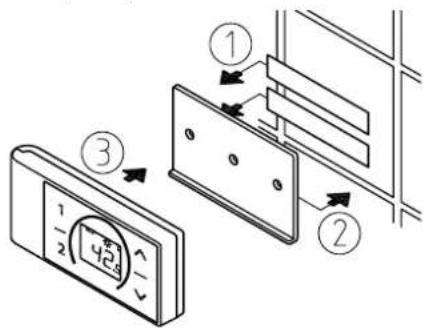

Afbeelding B: Optionele montage met pluggen en schroeven Afbeelding A: Montage met plakstrokenCLAGE

afstandsbediening stopt de registratiepoging en bevindt zich dan in de energiebe- sparende modus. Als u op een willekeurige toets drukt, wordt het registratieproces opnieuw gestart. Opmerkingen:

• Als de afstandsbediening niet is geregistreerd of als het radiocontact is verbroken, blijft de laatst ingestelde temperatuur behouden.

• Begin bij aanhoudende verbindingsproblemen de aanmelding opnieuw door alle vier toetsen op de afstandsbediening gedurende vijf seconden tegelijkertijd in te druk- ken. Bediening Met de afstandsbediening zijn de volgende functies te gebruiken:

1. Temperatuurkeuzeknoppen

Met de beide toetsen en kunt u de gewenste temperatuur stapsgewijs verlagen en verhogen. Opmerking: Word met de toets de temperatuur aanduiding op “

”« ingesteld, schakelt de doorstromer de verwarmingsfunctie uit.

Door een korte druk op de programmatoetsen en komt u direct bij de voor inge- stelde temperaturen zonder dat u meermalen de en toetsen moet indrukken. De standaard instelling af fabriek is voor programmatoets 35 °C en voor program- matoets 48 °C. U kunt de programmatoetsen met u eigen temperatuurinstelling instellen:

• Kiest u met en de gewenste watertemperatuur.

• Drukt u de programmatoets of voor circa 2seconden in om de actuele tem- peratuur op te slaan.

3. Herstarten en batterijstatus

Houd de en -toetsen ongeveer 2 seconden ingedrukt om de afstandsbediening opnieuw op te starten. Alle symbolen worden kort weergegeven en dan volgt de batterijweergave “8A”.

Houd de programmatoetsen en ca. 5 seconden ingedrukt om het informatie- menu te openen. Druk kort op of om heen en weer te navigeren in de weergaves. Met een lange druk op en verlaat u het menu weer. Menuweergaven: In Informatiemenu-indicator 8A Huidig batterijvermogen in procenten Er Huidige foutstatus ti Waterinlaattemperatuur in °C to Wateruittredetemperatuur in °C TL Hoogst instelbare temperatuur in °C FL Huidige waterstroom in l/min Po Huidig stroomverbruik in kW PP Huidig stroomverbruik in procenten PL Maximaal apparaatvermogen in kW CA Kalibratiewaarde: rS Signaalsterkte in procenten n1 Softwareversie cijfer 1 n2 Softwareversie cijfer 2 n3 Softwareversie cijfer 3 P1 Cijfers 1 en 2 van de opgeslagen pincode P3 Cijfers 3 en 4 van de opgeslagen pincode102

DSX Touch Display aanduidingen Energiebespaa stand Het symbool duidt aan, dat de doorstromer met een energiebesparende instel- ling werkt. Dat betekent op het moment dat het energieverbruik in relatie met de gekozen temperatuur en het debiet in het energiebesparende bereik ligt. Vermogensgrens Wanneer het volle vermogen van de doorstromer niet toereikend is, om de gevraagde hoeveelheid tapwater te verwarmen, wordt door middel van het teken op het FX 3-display getoond. Gebruik met voorverwarmd water Zou bij het gebruik van voorverwarmt water de instroomtemperatuur van de voor ingestelde waarde te boven gaan wordt er geen vermogen opgenomen. In het display wordt het symbool getoond. Veiligheidsaanwijzingen

• Bij een foutieve werking van de draadloze afstandsbediening de batterijen onmid- dellijk uit het apparaat nemen.

• De draadloze afstandsbediening niet aan vocht blootstellen.

• Lege batterijen kunnen lekken en de draadloze afstandsbediening beschadigen. Daarom dienen de batterijen onmiddellijk vervangen te worden als het batterijsym- bool op de display wordt weergegeven, of als na het indrukken van een toets geen reactie waarneembaar is.

• De batterijen uit de draadloze afstandsbediening nemen als deze gedurende langere tijd niet wordt gebruikt.

• Zonder actieve draadloze verbinding verwarmt de doorstroomwaterverwarmer het water tot de laatste ingestelde waarde. Vervanging van de batterijen Als het batterijsymbool gaat branden, dienen de batterijen door nieuwe AAA- batterijen vervangen te worden.

• Heroplaadbare batterijen (accu‘s) mogen niet worden gebruikt!

• Niet-oplaadbare batterijen mogen niet opnieuw opgeladen worden.

• Verschillende soorten batterijen of nieuwe en gebruikte batterijen mogen niet gemengd worden.

• Let bij het vervangen van de batterijen op de juiste polariteit. Afvoer Batterijen kunnen stoffen bevatten die gevaarlijk voor het milieu zijn. Daarom moeten gebruikte batterijen naar een verzamelpunt worden gebracht. Gebruikte batterijen mogen niet via het normale huisvuil worden afgevoerd. Aan het einde van de levensduur van de draadloze afstandsbediening dienen de batte- rijen apart van het apparaat afgevoerd te worden.

Eerste inbedrijfstelling De Smart Control-app kan naar keuze via Bluetooth of via WLAN met de DSX Touch verbonden worden.

1. Zorg ervoor dat de boiler van spanning wordt voorzien.

2. Installeer de besturingsapp op uw tablet / smartphone. Zoek hiervoor naar “CLAGE

Smart Control” in de Apple AppStore of Google Playstore en installeer de app. Start de besturings-app nog niet. Verbinding via Bluetooth

1. Activeer de Bluetooth-functie van uw smartphone/tablet.

2. Start de Smart Control-bedienings-app en bevestig alle beveiligingsvragen.

Opmerking: Er worden geen met de locatie geassocieerde gegevens verwerkt. Het activeren en accepteren van de locatiefunctie is wegens nieuwe richtlijnen voor alle Android-apps met Bluetooth-functie vereist.

3. Bij de eerste activering van de app verschijnt een bericht. Door op “OK” te tik-

ken gaat u naar de manuele instelling in de apparaatconfiguratie “A” (menupad: Hoofdmenu → Instellingen → Apparaten). Door te tikken op “Demo” kunt u de app-bediening verkennen. U kunt de demomodus weer verlaten via (Hoofdmenu → Instellingen → Apparaten).

4. Kies de “Bluetooth-interface” en tik op “Apparaten zoeken...”

5. Vervolgens worden alle gevonden Bluetooth-apparaten gescand en opgelijst “B”.

De apparaatnaam bestaat uit de modelafkorting en de laatste vier cijfers van het serienummer. Als uw apparaat er niet bij is, herhaal het zoeken.

6. Selecteer uw apparaat en bevestig met “OK”.

7. Geef de Bluetooth-pincode manueel in of scan de QR-code. Te vinden op het

typeplaatje onder de opening onder de geiser.

8. Het apparaat is nu verbonden met uw smartphone/tablet. Controleer de func-

tie door de temperatuur te wijzigen via uw smartphone/tablet. Het display moet dezelfde waarde weergeven.

Configuratie als toegangspunt “Accesspoint” Als u de DSX Touch als een zelfstandig toegangspunt wilt gebruiken, stel dan een indi- vidueel en beveiligd wachtwoord in om het te beschermen tegen ongeautoriseerde toegang:

1. Ga naar de apparaatconfiguratie (menupad: Hoofdmenu → In stel lin gen →

Apparaten), selecteer uw DSX Home Server en tik op “Advanced”.

2. Selecteer de “Gebruikswijze” en wissel naar de gebruikswijze “Accesspoint”.

3. Voer onder SSID een individuele SSID in en onder wachtwoord een veilig wacht-

woord. Het wachtwoord moet cijfers en letters bevatten en moet minstens 8 tekens bevatten.

4. Verbind uw tablet/smartphone met uw DSX Touch door in de WLAN-instellingen

van uw tablet/smartphone de net gekozen toegangsgegevens in te geven.

5. Open de Smart Control-besturingsapp en bevestig de vraag over de eerste instel-

6. U komt in de apparaatconfiguratie en kunt door de DSX-server te kiezen en op

“Verbinden” te tikken de succesvolle installatie controleren. De volgende tekst moet verschijnen: “The Home Server can be used”. Opmerking: Als u uw wachtwoord bent vergeten, kunt u een nieuw wachtwoord instellen op de doorstroomgeiser. Verbinding via WLAN Configuratie als een client “Client” Een bediening via smartspeakers bv. met Amazon Alexa is alleen mogelijk, als de DSX Touch als client aangemeld is bij een netwerk met internettoegang.

• Bescherm het apparaat tegen ongeautoriseerde toegang door het alleen te ver- binden met een IT-infrastructuur die is verbonden met internet als het wordt beschermd door een firewall.

• Bescherm het apparaat tegen onbevoegde toegang met behulp van een beveiligd wifi-wachtwoord. Dit moet bestaan uit letters, cijfers en speciale tekens en mag niet in het lexicon worden vermeld.

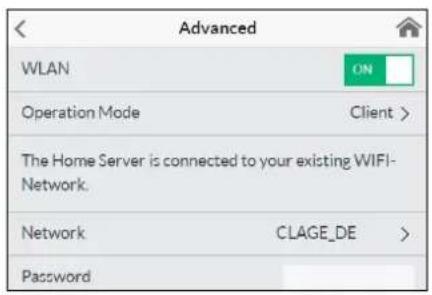

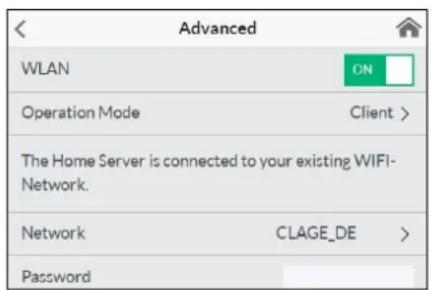

1. Begeef u in de apparaatconfiguratie (menupad: Hoofdmenu → Instellingen →

Apparaten), kies uw DSX-server en tik op verder “Advanced”.

2. Alle netwerken die binnen bereik worden gevonden, worden vermeld onder

“Network”. Selecteer uw thuisnetwerk door op uw SSID te tikken. Als de SSID van uw thuisnetwerk verborgen is, moet deze kort worden ingesteld op zichtbaar voor de configuratie.

3. Voer vervolgens uw WLAN-wachtwoord in onder “Password” en tik op toepassen.

4. De DSX Touch werkt de WLAN-instellingen bij en probeert zich aan te melden bij de

router met de ingevoerde toegangsgegevens. De tablet / smartphone moet zich in hetzelfde netwerk bevinden.

5. Open de Smart Control-besturingsapp en bevestig de vraag over de eerste instel-

6. U komt in de apparaatconfiguratie en kunt door de DSX-server te kiezen en op

“Verbinden” te tikken de succesvolle installatie controleren. De volgende tekst moet verschijnen: “The Home Server can be used”. Opmerking: Een vertraging van enkele seconden is normaal en hangt af van de net- werkinfrastructuur en het gebruik van WLAN.CLAGE

Software-update Update van de controle-app Het wordt aanbevolen om de nieuwste software te gebruiken om een foutloze en vei- lige bediening van de DSX Touch te garanderen. Als er een nieuwe versie van de controle-app beschikbaar is, wordt deze getoond in de app store.

• Update met iOS-apparaten: Om de update uit te voeren, schakelt u over naar het tabblad »Updates« in de app store en tikt u op de knop “Update” rechts van de besturingsapp.

• Update met Android OS-apparaten: Om de update uit te voeren, selecteert u de Smart Control-app in de Google Playstore en tikt u op de knop “Update” Update van de DSX Touch-software Opmerking: Koppel de stroomtoevoer van de boiler niet los tijdens het bijwerken van uw DSX Touch.

• Voor een update moet de DSX Touch zijn verbonden met een WiFi-netwerk dat is verbonden met internet.

• De boiler werkt tijdens de update enkele minuten niet.

• U kunt de huidige softwareversie bekijken in het hoofdmenu onder Instellingen - Software-info.

1. Voer de apparaatconfiguratie in: (Main menu – Settings – Devices).

2. Tik op de DSX Server die u wilt bijwerken.

3. Selecteer “Software” en vervolgens “Install Update” en bevestig het volgende

4. Wacht ongeveer 10 minuten totdat het bedieningspaneel opnieuw start en contro-

leer de functie van de DSX Touch. Neem contact op met de klantenservice als een update na meerdere pogingen niet mogelijk is. Gebruik De volledige reikwijdte van hoofdstuk 2. De beschreven functies kunnen ook via de app worden bediend. WLAN uitschakelen Ga naar de apparaatconfiguratie, selecteer de DSX server en tik op “Advanced”. Door op de knop te tikken, kunt u het WLAN in-/uitschakelen.106

DSX Touch Deze doorstroomwaterverwarmer is zorgvuldig vervaardigd en meerdere keren gecon- troleerd voordat hij wordt geleverd. Wanneer er toch een probleem optreedt, is er vaak sprake van een kleinigheid. Schakel altijd als eerste de zekeringen uit en weer aan, om daarmee de elektronica te “resetten”. Controleer vervolgens of u het probleem aan de hand van de volgende tabel zelf kunt oplossen. Daardoor hoeft u niet onnodig geld uit te geven aan het inschakelen van de klantenservice. DSX Touch Probleem Oorzaak Remedie Water blijft koud, tou- chscreen brandt niet Huiszekering doorgebrand Zekering vervangen of weer inschakelen, temeratuur of drukbegrenzer inschakelen Veiligheidsdrukbegrenzer (SDB) is geactiveerd Contact op met de klanten- service Op het display ver- schijnt het foutsymbool Het apparaat heeft een storing vastgesteld Zekeringen uit- en weer inscha- kelen. Wanneer de foutmelding blijft branden, neemt u contact op met de klantenservice De waterhoeveelheid wordt minder Er zit vuil of kalk in de kraan Het mondstuk van de kraan, de douchekop of de zeef reinigen De filterzeef van het toe- voerwater is vervuild of verkalkt Laat de filterzeef laten schoon- maken door de klantenservice Doorstroming begrensd Eco-modus en de stroom limiet deactiveren Ingestelde tempe- ratuur wordt niet bereikt De waterhoeveelheid is te groot Motorventiel in het menu “Flow Limit” (weer) activeren Bij de kraan wordt koud water toegevoegd Alleen de warmwaterkraan open draaien, de temperatuur voor gebruik instellen; watertempera- tuur controleren Touchscreen reageert niet correct of slechts incidenteel Glas van de touchscreen is nat Touchscreen met een zachte doek afdrogen App kan de DSX Touch niet vinden Voeding naar de DSX Touch onderbroken Zekeringen vervangen of inscha- kelen WLAN-bereik overschre- den Plaats de tablet / smartphone dichter bij het toegangspunt (router of DSX Touch) WLAN op tablet / smart- phone gedeactiveerd (vliegtuigmodus) Activeer WLAN Tablet / smartphone niet in hetzelfde WLAN als DSX Touch WLAN aan wijzig de tablet / smartphone-instellingen Reparaties mogen alleen door een erken- de vakman worden uitgevoerd. Wanneer het defect aan het appa raat niet met deze tabel kan worden opge- lost, kunt u contact opnemen met de klantenservice van CLAGE. Houd daarbij de gegevens van het typeplaatje van het apparaat bij de hand!

5. Zelfhulp bij problemen en klantenservice

CLAGE GmbH Duitsland Klantenservice Pirolweg 4 21337 Lüneburg Duitsland Tel: [phone] [e-mail] AB Sales & Trade Afrikaweg 43 9407 TP Assen Nederland Tel: [phone] E-mail: [e-mail] Internet: www.absalestrade.nl www.clage.nl KV Systeme sprl. Rue du Parc, 83 4470 Saint-George-sur-Meuse Belgique Tél.: [phone] [e-mail] FX3 afstandsbediening Probleem Oorzaak Remedie Het symbool “Batterij” wordt weergegeven De batterijen van de draadloze afstandsbedie- ning zijn leeg Twee nieuwe batterijen van het type AAA in de draadloze afstandsbediening plaatsen Het apparaat reageert niet op de afstandsbe- diening Radiotransmissiebereik overschreden Plaats de afstandsbediening dichter bij het apparaat en druk op de knop Weergave “E2” Pincode meerdere keren verkeerd ingevoerd Wacht enkele minuten, houd vervolgens alle vier de knoppen 5 seconden ingedrukt en voer de juiste pincode in Weergave “E9” Verbindingsfout Als dit opnieuw optreedt, ver- vang dan de batterijen, neem contact op met de klantenser- viceCLAGE

6. Productinformatieblad volgens EU-regelgeving - 812/2013 814/2013

Verklaring a Naam of handelsmerk b.1 Aanduiding toestel b.2 Type toestel c Belastingsprofiel d Energie-efficiëntieklasse bij warmwaterproductie e Energie-efficiëntie bij warmwaterproductie f Jaarlijks stroomverbruik g Alternatief belastingsprofiel, dienovereenkomstige energie-efficiëntie bij warmwaterproductie en jaarlijks stroomverbruik, indien beschikbaar h Temperatuurinstellingen van de temperatuurregeling van het warmwatertoestel i Geluidsvermogensniveau in binnenruimten Aanvullende informatie Alle bijzondere maatregelen die in het kader van montage, inbedrijfstelling, bedrijf en onderhoud van het warmwa- tertoestel genomen moeten worden, kunnen in de gebruiks- en installatiehandleiding worden geraadpleegd Alle genoemde gegevens zijn bepaald op basis van de van toepassing zijnde Europese richtlijnen. Verschillen met elders genoemde productinformatie zijn te wijten aan de verschillende testomstandigheden. Het energieverbruik is bepaald overeenkomstig een gestandaardiseerde procedure conform de EU-voorschriften. Het werkelijke energieverbruik van het toestel is afhankelijk van het individuele gebruik.108

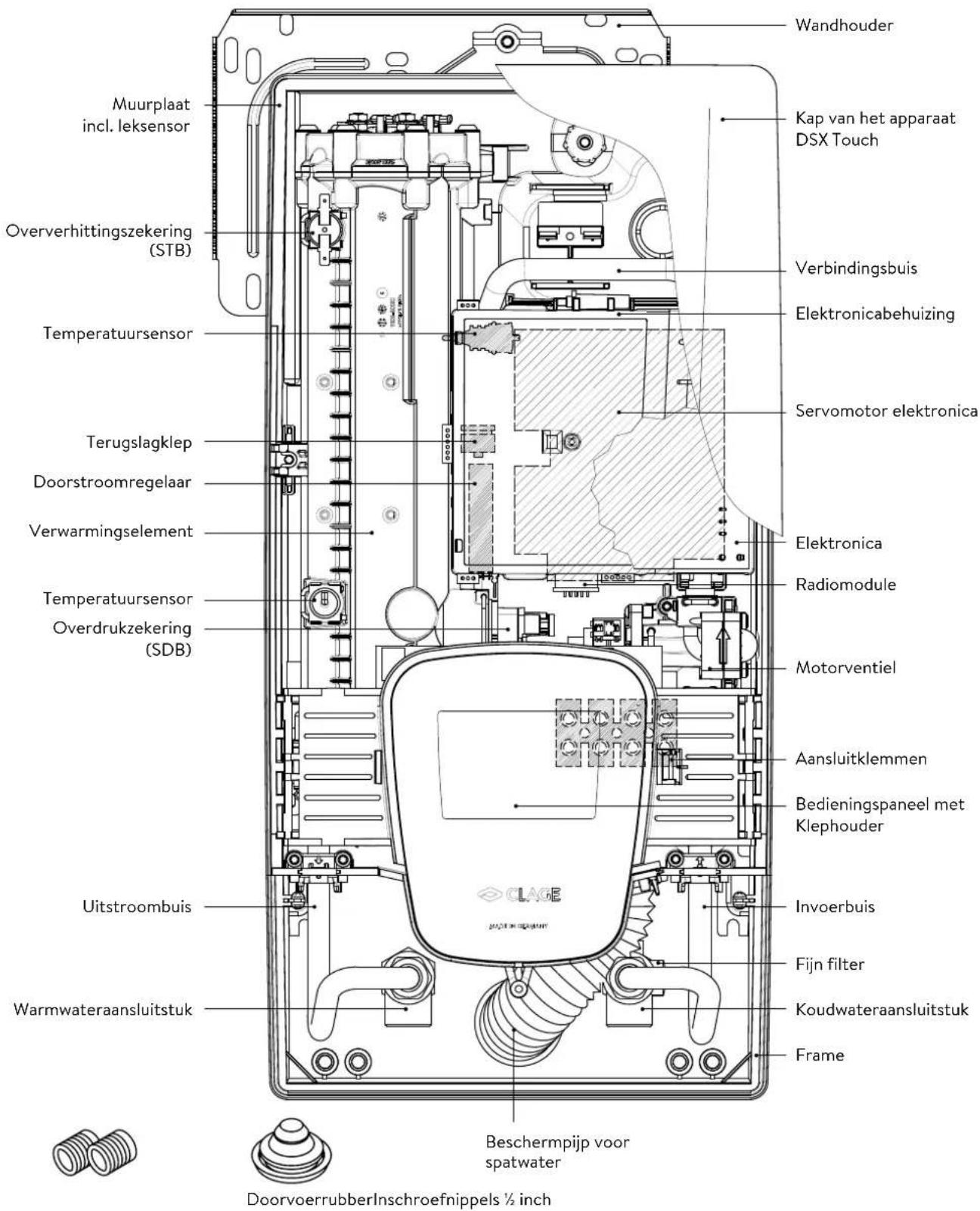

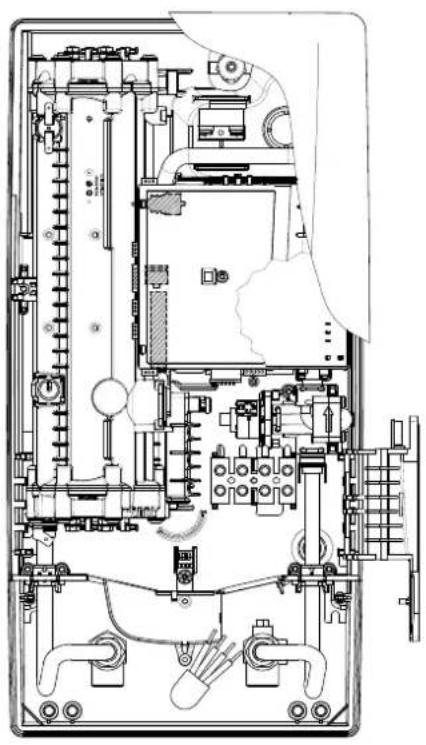

DSX Touch Verbindingsbuis Elektronica Elektronicabehuizing Servomotor elektronica Aansluitklemmen Frame Koudwateraansluitstuk Fijn filter Beschermpijp voor spatwater Kap van het apparaat DSX Touch Terugslagklep Doorstroomregelaar Temperatuursensor Temperatuursensor Uitstroombuis Muurplaat incl. leksensor Wandhouder Warmwater aansluitstuk

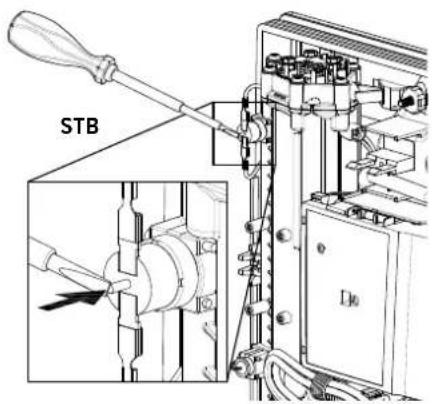

Oververhittingszekering (STB) Verwarmingselement Invoerbuis Motorventiel Radiomodule Overdrukzekering (SDB) Bedieningspaneel met Klephouder Montage-instructies DoorvoerrubberInschroefnippels ½inchCLAGE

Dit product werd klimaatneutraal vervaardigd volgens Scope 1 en 2. We bevelen aan 100% groene stroom te gebruiken, zodat het apparaat ook klimaatneutraal werkt. Uw product is gemaakt van hoogwaardige en recyclebare materialen en componenten. Bij het afvoeren dient u in acht te nemen dat elektrische toestellen aan het einde van de levensduur gescheiden van het huishoudelijke afval afgevoerd moeten worden. Breng dit apparaat daarom naar een van de gemeentelijke inzamelpunten, die gebruikte elektronische apparaten terugbrengen naar de recy- clingcyclus. Deze correcte afvoer is bevorderlijk voor het milieu en voorkomt mogelijke schadelijke gevolgen voor mens en milieu als gevolg van verkeerd gebruik van de toestellen aan het einde van de levensduur. Gedetailleerde informatie over het dichtsbij- zijnde inzamelpunt of recyclingperron is verkrijgbaar bij uw gemeente. Bedrijven: voor de afvoer van toestellen verzoeken wij u contact op te nemen met uw leverancier. Deze kan u aanvullende informa- tie geven. Typ DSX Touch Energieklasse A *

max. bij ∆t = 28 K max. bij ∆t = 38 K 9,2 6,8 10,7 7,9 12,3 9,0 13,8 10,2 Nominale capaciteit 0,4 l Nominale overdruk 1,0 MPa (10 bar) Aansluittype drukvast/drukloos Verwarmingssysteem Blankdraad IES

Bereik bij 15 °C Specifieke waterweerstand Spec. elektr. geleidingsvermogen ≥ 1100 Ωcm ≤ 90 mS/m Temperatuur van het toevoerwater ≤ 70 °C Drempelwaarde – max doorstroom 1,5 l/min – automatisch

Drukverlies 0,08 bar bij 1,5 l/min 1,3 bar bij 9,0 l/min Instelbare temperaturen 20 – 60 °C [70 °C] Wateraansluiting G ½inch Gewicht gevuld met water 4,5 kg Zend / ontvang frequentiebereik WLAN 2.412 – 2.472 GHz (802.11b/g/n) WLAN zendvermogen ≤ 100 mW Zend- / ontvangstfrequentiebereik Bluetooth 2,4 – 2,4385 GHz Bluetooth zendvermogen ≤ 8 mW Radiostraling ongerichte Bereik 10 meter inclusief muur VDE-veiligheidsklasse I Veiligheidsklasse / veiligheidskenmerk IP25 *) De verklaring is in overeenstemming met de EU verordening Nr. 812/2013

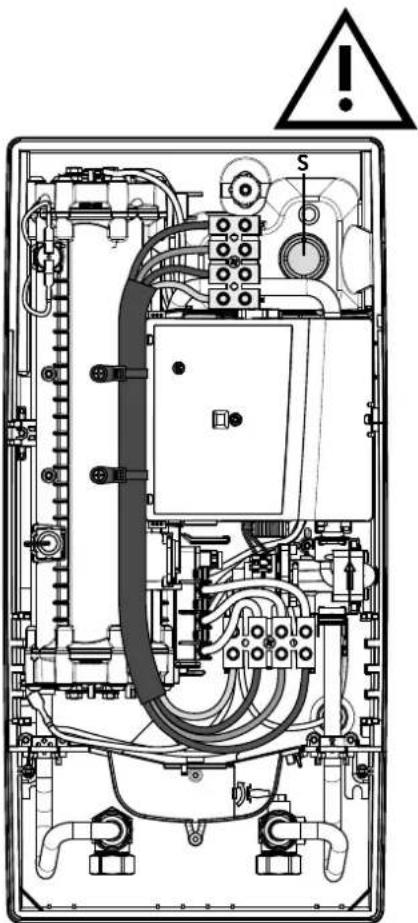

1) De maximale aansluitbare kabeldoorsnede is 10 mm

met aansluiting op het stroomnet

3) Elektronisch geregeld op basis van de gewenste temperatuur en de koudwatertemperatuur110

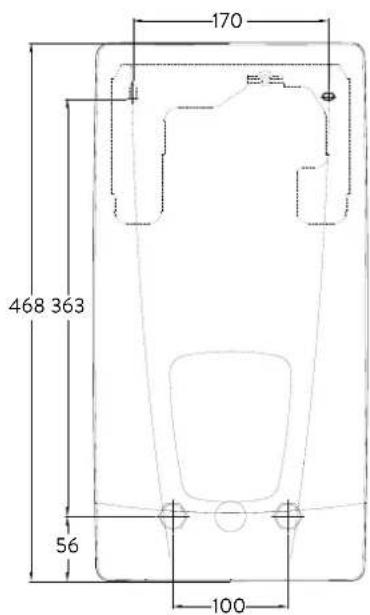

Maten in mm Het volgende in acht nemen:

• Bepalingen van de plaatselijke energie- en waterbedrijven

• Technische gegevens en gegevens op het typeplaatje

• Uitsluitend geschikt en onbeschadigd gereedschap gebruiken

• Installeer het apparaat niet in de onmiddellijke nabijheid van metalen oppervlakken om een betrouwbare radioverbinding en een optimaal radiobereik te garanderen.

In verband met de nationale bouwvoorschriften is aan dit apparaat een algemeen keu- ringscertificaat van de bouw- inspectie ten behoeve van de bruikbaarheid met betrekking tot het geluidsniveau verstrekt. Montageplaats

• Installeer het apparaat alleen in een vorstvrije ruimte. Het mag nooit worden bloot- gesteld aan vorst.

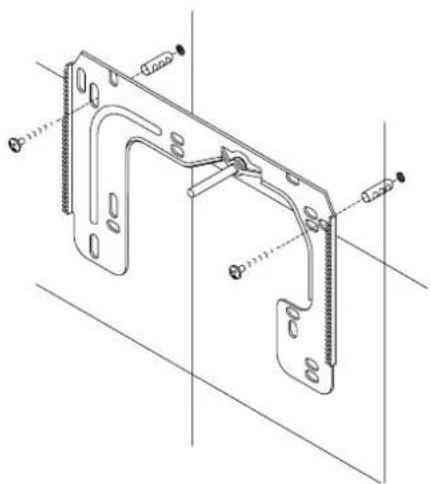

• Het apparaat is bedoeld voor wandmontage en moet verticaal met de aansluitin- gen naar onder geïnstalleerd worden of als alternatief kruislings geïnstalleerd met wateraansluitingen aan de linkerkant.

• Het apparaat voldoet aan de veiligheidsklasse IP25 en mag in gebieden van catego- rie 1 uit de VDE 0100 deel 701 (IEC 60364-7) worden geïnstalleerd.

• Om warmteverlies te voorkomen, moet de afstand tussen de doorstroomwaterverwarmer en de kraan zo klein mogelijk zijn.

• Het apparaat moet toegankelijk zijn voor onderhoudswerkzaamheden.

• Kunststofleidingen mogen alleen worden gebruikt wanneer deze voldoen aan DIN 16893 regel 2. De warmwaterleidingen moeten geïsoleerd zijn.

• De specifieke waterweerstand moet bij 15 °C minimaal 1100 Ω cm bedragen. De spe- cifieke waterweerstand kan worden opgevraagd bij uw waterleverancier.CLAGE

Voor installaties onder moeilijke montageomstandigheden is het volgende montage- toebehoren verkrijgbaar: Montageframe RDX 3 (artikelnummer 36100) Met dit montageframe kan de doorstroomwaterverwarmer worden gemonteerd als de elektrische aansluiting op een willekeurige plaats onder het apparaat uit de wand komt of als de leiding op de wand geïnstalleerd is. Bij gebruik van het montageframe verandert de IP-beschermingsklasse van IP25 naar IP24. Montagetoebehoren RDX 3 VDX UDX

Buizenset VDX (artikelnummer 34120) – RDX / RDX 3 vereist! – Met deze montageset kan de doorstroomwaterverwarmer worden gemonteerd als de wateraansluitingen versprongen of verwisseld onder het apparaat uit de wand komen of aan de zijkant langs de wand naar het apparaat leiden. De elektrische aansluiting kan op iedere willekeurige plaats onder het apparaat uit de wand komen resp. op de wand geïnstalleerd zijn. Buizenset UDX (artikelnummer 34110) – RDX / RDX 3 vereist! – Met deze montageset kan de doorstroomwaterverwarmer worden gemonteerd als de wateraansluitingen boven het apparaat eindigen. De elektrische aansluiting kan op iedere willekeurige plaats onder het apparaat uit de wand komen resp. op de wand geïnstalleerd zijn.112

DSX Touch Opmerking: als u deze doorstroomwaterverwarmer ter vervanging van een ander pro- duct monteert, hoeven over het algemeen geen nieuwe gaten voor de wandhouder geboord te worden. Punt 2 komt in dit geval te vervallen. De watertoevoerleidingen vóór de installatie grondig spoelen om vuil uit de leidingen te verwijderen.

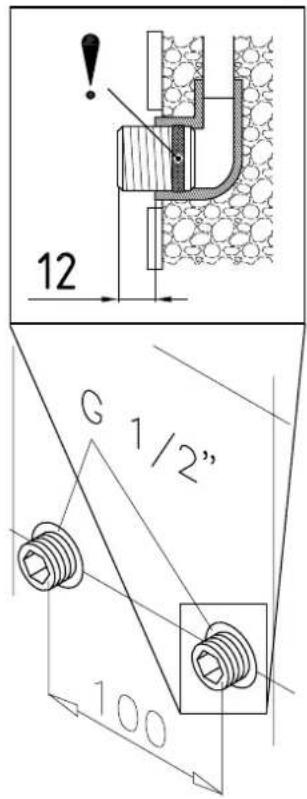

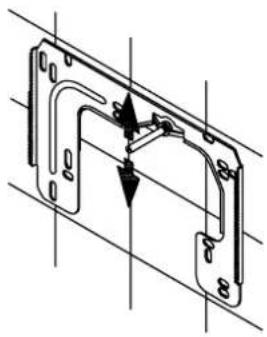

1. De schroefnippels met een inbussleutel (12 mm) in de twee wandaansluitingen

schroeven. De pakkingen moeten hierbij volledig in de schroefdraad worden geschroefd. De schroefnippels moeten na het vastschroeven 12–14 mm uitsteken.

2. De meegeleverde montagesjabloon tegen de wand houden en zodanig uitlijnen

dat de gaten van de sjabloon in één lijn met de aansluitingen liggen. De boorgaten vervolgens overeenkomstig de sjabloon markeren en de gaten met een 6 mm-boor aanbrengen. De meegeleverde pluggen gebruiken.

3. Open het apparaat. Trek hiervoor de afdekking naar beneden en draai de centrale

4. Draai de kartelmoer van de wandhouder los, verwijder de wandhouder en schroef

de wandhouder op de muur. Tegellegatie of oneffenheden kunnen worden gecom- penseerd tot 30 mm met behulp van de meegeleverde afstandshulzen. De afstands- hulzen worden tussen de muur en de muurbeugel gemonteerd.

Wandhouder monteren Opmerking: de wartelmoeren met een geschikt draaimoment vastdraaien om de noodzakelijke dichtheid te bereiken zonder de armaturen of de buizen te beschadi- gen.

• Schroef het koudwateraansluitstuk volgens de afbeelding met de wartelmoer en de ½inch-afdichting op de aansluiting voor koud water.

• Schroef het warmwateraansluitstuk met de wartelmoer en de ½inch-afdichting op de aansluiting voor warm water. Aansluitstukken installeren koud warmCLAGE

• Het kan gebeuren dat de elektrische voedingskabel in het bovenste deel van het apparaat of op het oppervlak wordt gelegd. Volg in dit geval eerst de stappen één tot drie volgens de beschrijving “Elektrische aansluiting van bovenaf” in het hoofd- stuk “Elektrische aansluiting”.

1. Plaats het apparaat zo op de wandplaat dat de stang met schroefdraad van de wand-

plaat in het daarvoor bestemde gat in het apparaat valt. Door de stang met schroef- draad van de wandplaat voorzichtig te buigen, kunt u eventuele onregelmatigheden corrigeren. De aansluitpunten voor de waterleidingen van het apparaat moeten echter zonder kracht te gebruiken kunnen worden vastgeschroefd.

2. Schroef de kunststof kartelmoer op de draadstang van de wandhouder.

3. Schroef de beide ⅜ inch wartelmoeren van de aansluitingen voor de water-leidingen

van het apparaat met ieder een ⅜inch afdichting op de geïnstalleerde aansluitstuk- ken.

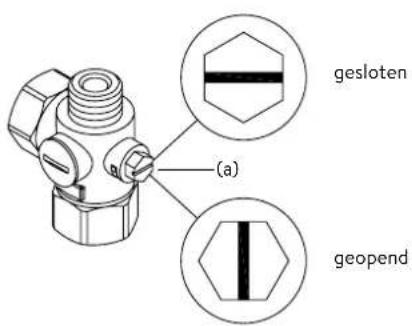

4. Draai de waterleiding open en draai de afsluitschroef (a) in het koudwateraansluit-

stuk langzaam naar positie “gesloten“. Controleer of alle verbindingen goed afge- dicht zijn.

5. De bijbehorende warmwaterkraan meerdere keren openen en sluiten tot geen lucht

meer uit de leiding uittreedt en de doorstroomwaterverwarmer ontlucht is.

(a) gesloten geopend Apparaat monteren114

Wandhouder van de draadloze afstandsbediening monteren

• Vóór de montage van de wandhouder dient gecontroleerd te worden of op de hier- voor bestemde positie een draadloze verbinding tussen de afstandsbediening en de doorstroomwaterverwarmer tot stand kan worden gebracht.

• De wandhouder van de draadloze afstandsbediening kan naar keuze met de twee plakstroken en na het verwijderen van de beschermende folie op een vaste onder- grond (bijv. betegeling) worden geplakt (afbeelding A) of met geschikte pluggen (Ø4 mm) en schroeven aan de wand worden gemonteerd (afbeelding B).

• Bij gebruik van de plakstroken kan de positie van de wandhouder na het aandrukken niet meer worden gewijzigd vanwege de hoge hechtkracht van de plakstroken. Bij het vastplakken erop letten dat de wandhouder horizontaal wordt geplaatst.

• De draadloze afstandsbediening wordt dankzij de magneten aan de wandhouder vastgehouden.

• De draadloze afstandsbediening en de wandhouder niet in de nabijheid van credit- cards of van andere pasjes met een magneetstrook houden. De ingebouwde mag- neten kunnen de magneetstrook van de creditcard onleesbaar maken. Opmerking: De draadloze afstandsbediening niet aan vocht blootstellen. Afbeelding B: Optionele montage met pluggen en schroeven Afbeelding A: Montage met plakstrokenCLAGE

Opmerking: de wartelmoeren met een geschikt draaimoment vastdraaien om de noodzakelijke dichtheid te bereiken zonder de armaturen of de buizen te beschadi- gen. Bij een directe montage op de kraan moeten de beide ½inch inschroefnippels en de ½inch afdichtingen met de ½inch wartelmoeren van het warmwater- en het koud- wateraansluitstuk aan elkaar worden geschroefd. De beide ½inch blindkappen van de afvoeren aan de zijkant van het warmwater- en koudwater-afvoerstuk moeten worden verwijderd en aan de open kant van de inschroefnippel worden vastgeschroefd. De warm- en koudwateraansluitstukken moeten vervolgens met de ⅜inch afdichtingen aan de ⅜inch wartelmoeren van het apparaat en de afvoerpijp worden vastgeschroefd. Voor opbouwmontage kan het nuttig zijn om het apparaat op afstand te monteren met behulp van de meegeleverde afstandshulzen, zoals getoond in de tekening hiernaast. De twee bevestigingsgaten in het onderste gedeelte van de buisaansluitingen moeten ook goed worden bevestigd met pluggen en schroeven van 6 mm. De opstaande kant van de buis moet met een ½inch wartelmoer en ½inch afdichtingen aan de ½inch afvoerleidingen aan de zijkant van de warm- en koudwater- aansluitstukken worden geschroefd. Ter afsluiting moeten de uitbreekstukken voor de leidingen in de behuizing met een stomp voorwerp worden uitgebroken. In geval van een directe verbinding Let op: Zet de zeef in het koude water in verbin- ding!116

Relais voor afschakeling bij overbelasting Als meerdere wisselstroomapparaten worden aangesloten, kan een lastrelais voor de elektronische doorstroomwaterverwarmer (CLAGE art.nr. 82250) op de fase L2 wor- den aangesloten. Om de bedrijfsmodus te wijzigen, roept u het instellingenmenu op na het tot stand brengen van de elektrische aansluiting en de eerste inbedrijfstelling en selecteert u vervolgens het menu-item “Belasting afwerpen”. Als het menu-item grijs is, activeer dan eerst de expertmodus onder Instellingen / Software. Door op of te tikken, kan een waarde van 0, 1 of 2 worden ingesteld. Vervolgens moet de vergrendelingsfunctie worden geactiveerd (zie hoofdstuk “Eerste inbedrijfstelling” sectie “Vergrendelingsfunctie”) Waarde Beschrijving

Modus zonder relais voor afschakeling bij overbelasting, fabrieksinstelling

Modus met normaal relais voor afschakeling bij overbelasting

Modus met gevoelig relais voor afschakeling bij overbelasting Selecteer eerst de bedrijfsmodus “1” en controleer de functie van het lastafschakelre- lais met een lage apparaatuitgang (35 graden instelpunt en kleine hoeveelheid water). Als het uitwerprelais flikkert, moet de bedrijfsmodus “2” worden gekozen. Alleen door de vakman! Let op het volgende:

• Bepalingen van de plaatselijke leverancier van water en elektriciteit

• Technische gegevens en gegevens op het typeplaatje

• Apparaat op de aardleiding aansluiten!

7. Elektrische aansluiting

5. Veiligheidstemperatuurbegrenzer STB

Installatie voorschriften

• Het apparaat moet permanent op vast aangelegde leidingen worden aangesloten. Het apparaat moet op randaarde worden aangesloten.

• De elektrische kabels moeten zich in onberispelijke staat bevinden en mogen na de montage niet meer toegankelijk zijn.

• Tijdens de installatie moet aan alle polen een ontkoppelmechanisme (bijv. met zeke- ringen) met een contactopening van minimaal 3 mm worden geplaatst.

• Voor de beveiliging van het toestel dient een zekering voor lijnbeveiliging te worden voorzien met een aan de nominale stroom van het toestel aangepaste waarde.CLAGE

Voordat u het apparaat op het elektrische netwerk aansluit, moet u ervoor zorgen dat de voeding is uitgeschakeld!

1. Open het vooraf bepaalde breekpunt (S) in het bovenste gedeelte van het

apparaat bij het reliëf door hard te drukken met een bot gereedschap (bijv. Schroevendraaier). Als de elektrische verbindingskabel zichtbaar is, opent u de uit- sparing aan de rechterkant van het onderste deel van de behuizing.

2. Snijd de doorvoertule uit de accessoiretas volgens de kabeldoorsnede.

Dimensioneer de opening in de doorvoertule iets kleiner dan de doorsnede van de verbindingskabel om een optimale bescherming tegen water te bereiken. Plaats de tuit in de opening. De beschermende doorvoertule moet worden gebruikt!

3. Mantel de verbindingskabel zodat de mantel door de doorvoertule in het inwendige

van het apparaat steekt. Neem het voorbereide apparaat in één hand en voer de kabel met de andere hand door de doorvoertule.

4. Plaats het apparaat op de muurbeugel, steek de draadstang van de muurbeugel

door het gat in het apparaat en bevestig het apparaat.

5. Schroef de connector van de adapterkabel op het bovenste aansluitpunt.

Leid de adapterkabel langs het stroomgedeelte links en bevestig de twee beugels aan het verwarmingsblok.

6. Open de opklapbare houder.

Sluit het andere uiteinde van de adapterkabel aan op de onderste aansluitklem volgens het schakelschema. Let op de toewijzing van de buitenste geleider!

7. Strip de afzonderlijke draden van de verbindingskabel en verbind ze met de boven-

ste aansluitklem volgens het schakelschema. Het apparaat moet worden aangeslo- ten op de aardleiding.

8. Vouw de opklapbare houder terug en klik hem vast.

9. Plaats de kap op het apparaat en draai de bevestigingsschroef erin.

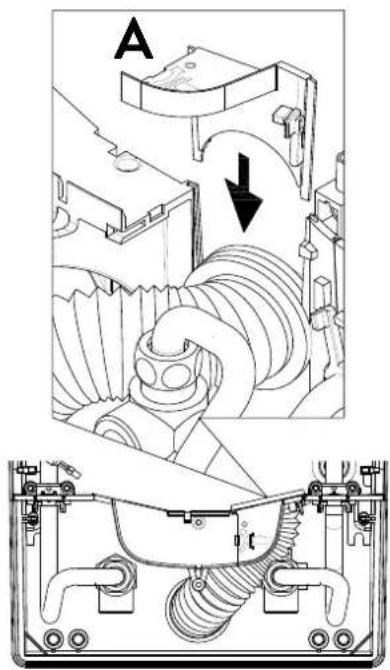

Opmerking: Om IP25-spatbescherming te garanderen, moet de spatbeschermhuls aan de onderkant van het apparaat worden geplaatst.

7. Elektrische aansluiting

Opmerking: Indien nodig kan de aansluitklem naar het bovenste deel van het appa- raat worden verplaatst. Volg de instructies in de volgende paragraaf. Verzeker u er van voordat u het apparaat elektrisch aansluit dat de spanning uitge- schakeld is!

1. Verwijder de buitenste omhulsels van de aansluitkabel tot ongeveer 6 cm vanaf het

punt waarop het uit de wand komt. Schuif het beschermrubber voor spatwater met de kleinste opening naar voren over de aansluitkabel, zodat het beschermrubber vlak op de wand wordt geplaatst. Dit voorkomt dat eventueel binnendringend water met de elektriciteitkabels in aanraking komt. De aansluitkabel mag niet beschadigd zijn! De beschermende doorvoertule moet worden gebruikt!

2. Klephouder naar rechts klappen.

3. Strip de afzonderlijke draden en verbind ze met de aansluitklem volgens het scha-

kelschema. Het apparaat moet worden aangesloten op de aardleiding.

4. Trek de beschermring zo ver over de aansluitkabel en vorm de aansluitkabels zoda-

nig dat de beschermring zonder mechanische spanning in de uitsparing in de schei- dingswand past. Plaats de doorvoertulebevestiging (A).

5. Plaats de behuizing op het apparaat en draai de bevestigingsschroef vast. Daarna

kunt u de klep terugklikken. Elektrische aansluiting aan van onderaf Elektrische aansluiting van bovenaf S118

DSX Touch Voordat u het apparaat van stroom voorziet moet het apparaat ontlucht worden door de warmwaterkraan meerdere malen open en dicht te draaien. Zodat het apparaat volledig met water is gevuld zonder lucht erin. Voor een maximaal debiet kunnen de eventueel aanwezige straalregelaars uit de armatuur worden genomen. De warmwater- en de koudwaterleiding dienen minimaal één minuut gespoeld te worden. Na iedere keer dat het apparaat leeggemaakt wordt (b.v. na werkzaamheden aan de waterinstallatie, vanwege vorst of na reparaties aan het apparaat) moet het apparaat opnieuw worden ontlucht voordat het weer in gebruik wordt genomen. Als de boiler niet in bedrijf kan worden genomen, controleer dan of de veiligheidstemperatuurbegrenzer (STB) of de veiligheidsdrukbegrenzer (SDB) is geac- tiveerd tijdens het transport . Zorg ervoor dat het apparaat spanningsloos is en reset de veiligheidsschakelaar indien nodig. Vermogensinstelling Mag alleen door een erkende vakman worden uitgevoerd, anders vervalt de garantie! Bij de eerste keer dat het apparaat wordt ingeschakeld, moet het maximale vermogen van het apparaat worden ingesteld. Het apparaat is pas functioneel wanneer het ver- mogen van het apparaat is ingesteld. Het maximaal instelbare vermogen is afhankelijk van de omgeving waarin het apparaat wordt geïnstalleerd. Raadpleeg altijd de informatie in de tabel met technische gege- vens, met name de minimale doorsnede van de aansluitkabel en de stroombeveiliging. Raadpleeg ook de richtlijnen van DIN VDE 0100.

1. Schakel de stroomtoevoer naar het apparaat in.

2. Wanneer de voedingsspanning voor het eerst wordt ingeschakeld, wordt het taal-

keuzemenu na ca. 40 seconden weergegeven op het tiptoetsscherm. Selecteer de gewenste taal. Het volgt de vermogensinstelling. Als dit niet het geval is, volg dan de paragraaf “Opnieuw in gebruik nemen”.

3. Het maximale vermogen van het toestel via de touchscreen instellen, afhankelijk

van de omgeving waarin het toestel wordt geïnstalleerd (18, 21, 24 of 27 kW).

4. Met “OK”. legt u de instelling vast.

5. Geef op het typeplaatje het ingestelde vermogen aan.

6. Na de instelling van het maximale vermogen van het apparaat wordt de waterver-

warming geactiveerd zodra gedurende ca. 10 – 30 seconden continu water door het apparaat stroomt.

8. Neem de FX3-afstandsbediening volgens stappen 2-6 in hoofdstuk

»3.Radiografische afstandsbediening« paragraaf »Aanmelden van de afstandsbedie- ning bij de geiser« in gebruik (zie pagina 100).

9. De werking en het gebruik van de doorstroomwaterverwarmer aan de gebruiker

uitleggen en de handleiding ter informatie aan de gebruiker overhandigen, zodat deze de handleiding kan bewaren.

10. Vul de registratiekaart in en stuur deze naar de klantenservice van de fabriek of

registreer uw apparaat online op onze homepage (zie ook pagina 91).

8. Eerste inbedrijfstelling

Opnieuw in gebruik nemen Wanneer het apparaat nadat het voor de eerste keer is geïnstalleerd, nogmaals op een andere plaats in bedrijf genomen, dan kan het nodig zijn het maximale vermogen van het apparaat te wijzigen. Door de twee rechterpennen kort te overbruggen (zie afbeel- ding), b.v. met een geïsoleerde schroevendraaier (EN 60900) keert het apparaat terug naar de afleverstatus. Alle parameters worden teruggezet naar de fabrieksinstelling en het verwarmen wordt geblokkeerd. Op de touch-screen wordt het menu voor de taal- instelling weergegeven. Na het selecteren van de gewenste taal wordt de vermogens- instelling weergegeven tot het maximale vermogen van het apparaat ingesteld is. Deze toestand blijft bij het uit- en inschakelen van de stroomtoevoer behouden. SDB STBCLAGE

Aanwijzingen bij problemen met de draadloze verbinding Als geen verbinding tussen de draadloze afstandsbediening en de doorstroom water- verwarmer tot stand kan worden gebracht, wordt op de display “E1” weergegeven. Een poging voor het opnieuw tot stand brengen van een verbinding kan met een druk op een toets worden gestart. In dit geval dient de afstand tot de doorstroomwaterverwarmer gereduceerd te wor- den, en dient gecontroleerd te worden of de stroomtoevoer ingeschakeld is.

8. Eerste inbedrijfstelling

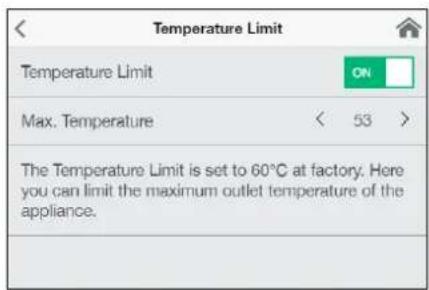

Als de doorstroomwaterverwarmer wordt gebruikt om een douche van water te voor- zien, moet de watertemperatuur worden begrensd tot 55 °C. De grenswaarde voor de temperatuur dient bij de inbedrijfstelling en na overleg met de klant op maximaal 55 °C ingesteld te worden. Het vergrendelingsfunctie dient geactiveerd te worden. Wanneer er voorverwarmt water gebruikt wordt moet ook deze temperatuur stan- daard op 55 °C worden begrensd. Douchegebruik Pos. UIT Pos. 1 Vergrendelingsfunctie De werking van het apparaat kan worden beperkt. Activering van de vergrendelingsfunctie

1. Stel de gewenste parameter in het instellingenmenu in (zie online in de gebruiksin-

structies, hoofdstuk »Instellingen«, paragraaf “Temperatuurlimiet” en / of “Belasting afwerpen”).

2. Koppel het apparaat los van het lichtnet (bijv. Door de zekeringen uit te schakelen).

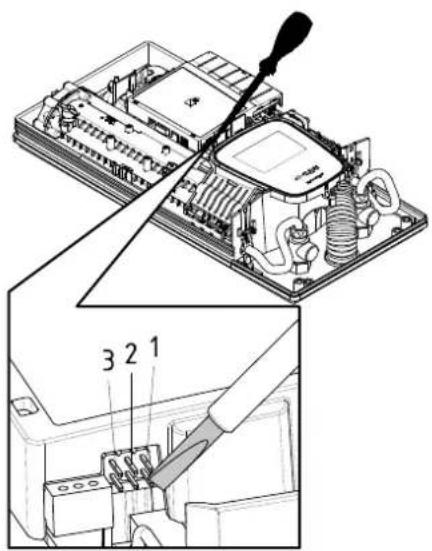

3. Verwijder de brug van de vermogenselektronica en verplaats deze naar positie “1”

Schakel de vergrendelingsfunctie uit

1. Koppel het apparaat los van het lichtnet (schakel de zekeringen uit).

2. Verwijder de brug van de vermogenselektronica en verplaats deze naar de positie

“UIT” (zie afbeelding).

DSX Touch De koudwateraansluiting van de doorstroomwaterverwarmer is uitgerust met een zeef. Door verontreiniging van de zeef kan het warmwatervermogen worden gereduceerd. In dit geval dient de reiniging resp. vervanging van de zeef als volgt uitgevoerd te wor- den:

1. De doorstroomwaterverwarmer via de zekeringen spanningsloos schakelen en

tegen ongewenst opnieuw inschakelen beveiligen.

2. De afsluitklep in de aanvoerleiding sluiten.

3. Open het apparaat door het deksel naar beneden te trekken, de schroef eronder los

te draaien en de kap te verwijderen.

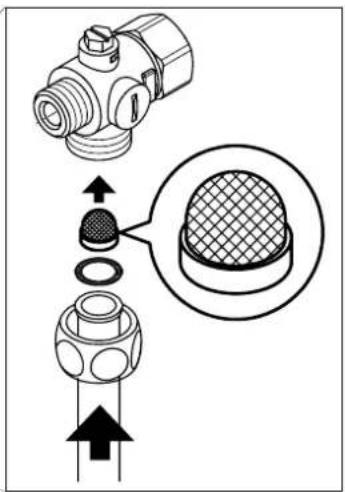

4. De aanvoerbuis van het wateraansluitstuk losmaken. Opmerking: Resterend water

5. De zeef kan vervolgens gereinigd of vervangen worden.

6. Na de montage van de schone zeef dient de aanvoerbuis weer op het wateraansluit-

stuk geschroefd te worden.

7. De afsluitklep in de aanvoerleiding langzaam openen. Zorg ervoor dat er geen lek-

8. Het apparaat ontluchten door de bijbehorende warmwaterkraan meerdere keren

langzaam te openen en te sluiten tot geen lucht meer uit de leiding uittreedt.

9. De kap van het apparaat weer plaatsen. Vervolgens dient de spanning via de zeke-

ringen ingeschakeld te worden. Het koudwateraansluitstuk van de doorstroomwaterverwarmer is uitgerust met een geïntegreerde afsluitklep en een zeef. Door verontreiniging van de zeef kan het warm- watervermogen worden gereduceerd. In dit geval dient de reiniging resp. vervanging van de zeef als volgt uitgevoerd te worden:

1. De doorstroomwaterverwarmer via de zekeringen spanningsloos schakelen en

tegen ongewenst opnieuw inschakelen beveiligen.

2. Open het apparaat door de ring naar beneden te trekken, de schroef eronder los te

draaien en de kap te verwijderen.

3. De afsluitklep in het koudwateraansluitstuk (a) dichtdraaien (positie “gesloten“).

4. Draai de sluitschroef (b) uit het koudwateraansluitstuk en verwijder de zeef (c).

Opmerking: Resterend water kan uitlekken.

5. De zeef kan vervolgens gereinigd of vervangen worden.

6. Na het plaatsen van de schone zeef dient de afsluitschroef vastgedraaid te worden.

7. De afsluitklep in het koudwateraansluitstuk langzaam weer opendraaien (positie

“geopend“). Zorg ervoor dat er geen lekken zijn.

8. Het apparaat ontluchten door de bijbehorende warmwaterkraan meerdere keren

langzaam te openen en te sluiten tot geen lucht meer uit de leiding uittreedt.

9. De kap van het apparaat weer plaatsen. Vervolgens dient de spanning via de zeke-

ringen ingeschakeld te worden.

9. Onderhoudswerkzaamheden

Onderhoudswerkzaamheden mogen alleen door een erkende vakman worden uitge- voerd. Reiniging en vervanging van de filterzeef in het aansluitstuk (a) gesloten geopend (c)(b) Zeef Reiniging en vervanging van de filterzeef bij montage aan de wandCLAGE
