INSTRUKCJA OBSŁUGI DSX Touch Clage

Spis treści Dokumenty dostarczone z urządzeniem przechowywać w bezpiecznym miejscu. Rejestracja urządzeń Zarejestruj swoje urządzenie online na naszej stronie internetowej i skorzystaj z naszych usług gwarancyjnych. Państwa kompletne dane pomogą naszemu działowi obsługi klienta w jak najszybszym przetworzeniu Państwa zapytania. Aby zarejestrować się online, wystarczy kliknąć na poniższy link lub skorzystać z kodu QR Code na swoim smartfonie lub tablecie. https://www.clage.pl//pl/serwis/device-registration/index.php Instrukcja obsługi . Opis urządzenia .................................... Uproszczona deklaracja zgodności UE ................. . Obsługa ........................................... Sterowanie główne ................................. Menu główne ...................................... Statystyki „Statistics” ............................... Ustawienia „Settings” ............................... Użytkownik „User” .................................. Zapisywanie „Savings” ............................... Informacje ourządzeniu „Info” ....................... Limit wydajności .................................... Ponowne ogrzewanie ............................... Jak oszczędzać energię .............................. Odpowietrzanie po pracach konserwacyjnych .......... Czyszczenie i konserwacja ........................... . Pilot zdalnego sterowania ............................ Montaż uchwytu ściennego .......................... Uruchomienie ...................................... Ponowne parowanie pilota zdalnego sterowania do przepływowego podgrzewacza wody .................. Działanie .......................................... Wskazania wyświetlacza ............................. Instrukcje bezpieczeństwa ........................... Wymiana baterii .................................... Utylizacja .......................................... . Aplikacja CLAGE “Smart Control” .................... Pierwsze uruchomienie .............................. Połączenie przez Bluetooth .......................... Włączanie/wyłączanie Wi-Fi .......................... Połączenie przez WLAN ............................. Aktualizacja oprogramowania ........................ Obsługa ........................................... . Samopomoc w przypadku problemów i obsługa klienta .. . Karta charakterystyki produktu zgodnie z przepisami UE - / / ............................. Instrukcja montażu . Przegląd ........................................... . Dane techniczne ................................... . Środowisko naturalne i recykling ...................... . Wymiary .......................................... . Instalacja .......................................... Miejsce montażu ................................... Akcesoria montażowe ............................... Montaż uchwytu ściennego .......................... Instalacja przyłącza wody ............................ Montaż urządzenia .................................. Montaż uchwytu ściennego pilota zdalnego sterowania .. . Montaż powierzchniowy ............................. . Przyłącze elektryczne ............................... Schemat połączeń .................................. Wymagania konstrukcyjne ........................... Przekaźnik zrzucania ładunku ......................... Przyłącze elektryczne od dołu ........................ Przyłącze elektryczne od góry ........................ . Pierwsze uruchomienie .............................. Przełączanie zasilania ................................ Ponowne przekazanie do eksploatacji .................. Uwagi dotyczące problemów z połączeniem radiowym .. Aplikacja prysznicowa ............................... Funkcja blokady .................................... . Prace konserwatorskie .............................. Czyszczenie i wymiana sitka filtra w złączce w przypadku przyłącza podtynkowego ............................ Czyszczenie i wymiana sitka filtra w przypadku przyłącza natynkowego ...................................... 182

Z momentem otwarcia zaworu ciepłej wody, automatycznie włącza się przepływowy podgrzewacz. Zamknięcie zaworu powoduje automatyczne wyłączenie urządzenia. Grzałka wodna jest obsługiwana na samym urządzeniu, za pomocą bezprzewodowego pilota zdalnego sterowania lub za pomocą aplikacji CLAGE ze smartfonem lub table- tem. Przepływowy podgrzewacz wody DSX Touch E-comfort jest w pełni elektronicznie ste- rowanym przepływowym podgrzewaczem wody z wyświetlaczem dotykowym i pilotem zdalnego sterowania do wygodnego i ekonomicznego zaopatrywania w ciepłą wodę jednego lub kilku punktów poboru. Układ elektroniczny steruje poborem mocy w zależności od wybranej temperatury na wyjściu, odpowiedniej temperatury na wejściu i natężenia przepływu, aby osiągnąć zadaną temperaturę dokładnie w tym samym stopniu i utrzymać ją na stałym poziomie w przypadku wahań ciśnienia. Żądana temperatura na wyjściu może być wprowadzona i odczytana na wyświetlaczu dotykowym w zakresie od 20 °C do 60 °C. Alternatywnie, urządzenie można wygodnie obsługiwać za pomocą pilota zdalnego sterowania Bluetooth

lub za pomocą aplikacji CLAGE poprzez smartfon i tablet. DSX Touch posiada intuicyjną nawigację w menu, w którym można skonfigurować różne profile użytkowników i odczytywać zebrane dane. Temperatura na wlocie może wynosić do 70 °C, dzięki czemu możliwa jest również praca w trybie dogrzewania, np. w systemach/instalacjach solarnych. Przepływowy podgrzewacz wody może być używany w połączeniu z zewnętrznym prze- kaźnikiem zrzutu obciążenia dla elektronicznych przepływowych podgrzewaczy wody (szczegóły w instrukcji montażu). Instrukcja obsługi Wskazówka: Przed instalacją, uruchomieniem i rozpoczęciem użytkowania dokładnie i w całości przeczytać załączone uwagi dot. bezpieczeństwa oraz przestrzegać ich podczas dal- szych procedur i użytkowania! Uproszczona deklaracja zgodności UE CLAGE GmbH oświadcza niniejszym, że urządzenie to jest zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE dostępny jest pod następującym adresem internetowym: www.clage.com/downloadsCLAGE

Wyświetlacz temperatury Kolorowa okrągła skala wypełnia się w miarę wzrostu temperatury i zmienia kolor z nie- bieskiego w niskich temperaturach na czerwony w wysokich. Dodatkowo, temperatura zadana w °C jest wyświetlana jako liczba w środku wyświetlacza. Regulacja temperatury Pożądaną temperaturę można wybrać naciskając i w celu dokładnej regulacji lub przeciągając po kolorowej, okrągłej skali w celu szybkiego wyboru w zakresie od 20 °C do 60 °C. Naciśnięcie lub zmienia temperaturę o 1 °C, w zakresie komfortu od 35 °C do 43 °C o 0,5 °C. Jeśli temperatura jest ustawiona poniżej 20 °C, na wyświetla- czu pojawia się symbol , a urządzenie wyłącza funkcję ogrzewania. Wybór użytkownika Można utworzyć do ośmiu profili użytkowników. Każdy użytkownik ma możliwość zapi- sania w swoim profilu żądanej temperatury dla różnych obszarów zastosowań. Profile użytkowników można wybierać dotykając na zdjęcie profilu i ustawiać zapisaną w nich temperaturę (w celu utworzenia profilu patrz sekcja »Użytkownicy«). Zastosowania Tutaj można wybrać już zaprogramowane zastosowania. Aby to zrobić, należy dotknąć żądanego symbolu. Ustawione fabrycznie temperatury ( Umycie rąk = 35 °C, prysznic = 38 °C,

wanna = 40 °C, gorąca woda = 48 °C) mogą być zmieniane dla każdego zastoso

wania poprzez ustawienie temperatury. Dotknięcie przez trzy sekundy wartości tempe- ratury na wyświetlaczu lub ikony zastosowania powoduje zapisanie temperatury zadanej dla wybranego zastosowania. Wyświetlacz temperatury miga raz, aby potwierdzić. Temperatury zastosowań zapisane w profilu użytkownika można wywołać w dowolnym momencie poprzez naciśnięcie odpowiedniej ikony. Wskaźnik statusu u góry Blokada operacyjna aktywna (PIN) Temperatura na wejściu jest wyższa od wartości zadanej (urządzenie nie nagrze- wa się) Pilot zdalnego sterowania Bluetooth zarejestrowany Wi-fi jest aktywowane Urządzenie jest podłączone do CLAGE Cloud Wskazanie statusu poniżej Obszar wyświetlacza dla funkcji, które wymagają potwierdzenia przez użytkownika lub

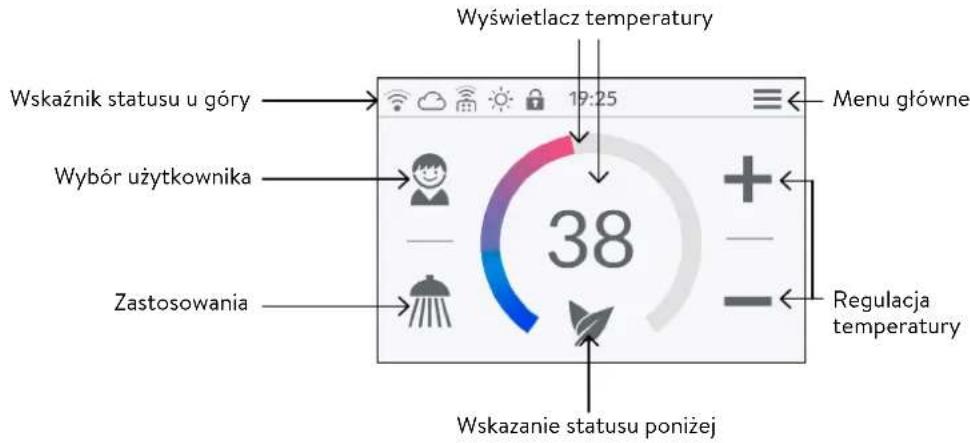

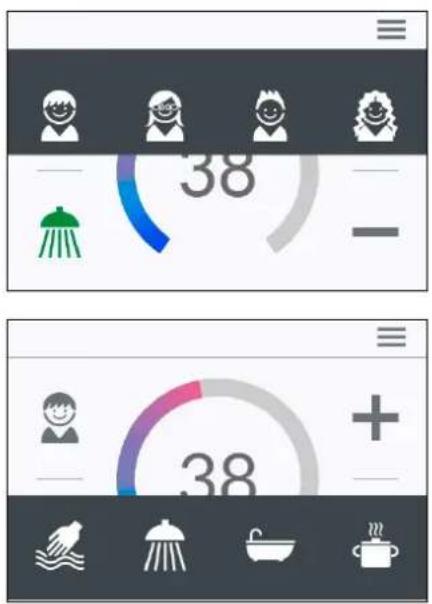

Sterowanie główne Wyświetlacz pokazuje domyślnie sterowanie główne. Aktualne ustawienia są wyświetla- ne, a po dotknięciu ekranu dotykowego można uzyskać dostęp do różnych podmenu i funkcji. Menu główne Regulacja temperatury Wskazanie statusu poniżej Wskaźnik statusu u góry Wybór użytkownika Zastosowania Wyświetlacz temperatury184

DSX Touch Menu główne Z tego miejsca można wybrać wszystkie menu funkcyjne i wartości pamięci urządzenia. Naciśnij symbol w dowolnym momencie, aby wrócić do sterowania głównego. Tryb automatyczny „Automatic” W tym menu można wybrać dwie funkcje. Tryb automatyczny mierzy albo czas w sekun

dach za pomocą funkcji „Czas trwania”, albo natężenie przepływu ogrzewanej wody w litrach za pomocą funkcji „Ilość napełnienia”. Zimna woda mieszana w przyłączu nie może być wykryta przez urządzenie. Do prawidłowego korzystania z funkcji automatycznej w zależności od ilości napełnienia, konieczne jest zatem ustawienie żądanej temperatury na urządzeniu i otwarcie zaworu ciepłej wody tylko na przyłączu. Dla każdego profilu i funkcji użytkownika zapisywana jest ostatnio ustawiona wartość początkowa, która może być w każdej chwili ponownie aktywowana. Wskazówka: Funkcje obsługi są ograniczone w trybie automatycznym. Po wybraniu funkcji zastrzeżonej pojawia się okno komunikatu. Po naciśnięciu”OK” tryb automatycz

ny zostaje wyłączony i wszystkie funkcje są ponownie swobodnie dostępne. Naciskając „Anuluj” zamykamy okno komunikatu i tryb automatyczny pozostaje aktywny. Czas trwania „Duration”: Nacisnąć „Czas trwania” lub , aby ustawić odpowiedni czas, następnie nacisnąć „START”, aby aktywować tryb automatyczny. Widok zmienia się na główny regulator, gdzie ustawiony czas jest wyświetlany bezpośrednio pod wyświetla

czem temperatury. Naciśnięcie godziny lub otwarcie kranu z ciepłą wodą uruchamia funkcję, a czas nalicza się co sekundę. Po ponownym naciśnięciu przycisku, funkcja może zostać zatrzymana i uruchomiona ponownie w dowolnym momencie. Zamknięcie przyłącza nie powoduje wstrzymania funkcji. Jeśli w momencie aktywacji funkcji ciepła woda już przepływa, uru

chamia się ona natychmiast. Aby anulować tę funkcję, należy dotknąć czasu przez trzy sekundy. Po upływie czasu przez krótką chwilę miga komunikat „00:00”. Ponadto, po naciśnięciu, natężenie przepływu jest zmniejszane na około 10 sekund, a następnie ponownie zwięk

szane. Krótki sygnał dźwiękowy. Stopień napełnienia „Fill-Up”: Nacisnąć „Stopień napełnienia” lub , aby ustawić odpowiednią ilość wody, a następnie nacisnąć „START”, aby aktywować tryb automatycz

ny. Widok zmienia się na główny regulator, gdzie ustawiona ilość jest wyświetlana bezpo- średnio pod wyświetlaczem temperatury. Otwarcie przyłącza wody uruchamia funkcję, a po pomiarze przepływu ustawiony stopień napełnienia jest odliczany co litr. Funkcję można wstrzymać i ponownie uruchomić poprzez dalsze zamykanie i otwiera- nie przyłącza. Jeśli w momencie aktywacji funkcji ciepła woda już przepływa, uruchamia się ona natychmiast. Aby anulować tę funkcję, należy dotknąć stopnia napełnienia na trzy sekundy lub przerwać przepływ wody na jedną minutę. mają duże znaczenie podczas użytkowania. Eko-aktywny: Temperatury zastosowań i przepływy wody są ograniczone do war- tości energooszczędnych. Jeśli temperatura jest ustawiona na wyższą poprzez ustawienie temperatury, symbol miga. Konserwacja: Naciśnij symbol, aby otworzyć komunikat stanu zawierający dalsze informacje. Osiągnięto temperaturę maksymalną: Temperatura nie może być dalej podno- szona, ponieważ został osiągnięty ustawiony limit temperatury. Limit temperatu- ry można zmienić w menu głównym w pozycji „Ustawienia”. Tryb dotykowy Gdy podgrzewana woda jest pobierana z przyłącza, sterowanie główne przełącza się na tryb pobierania wody i w zależności od ustawionej temperatury na wyjściu zmienia kolor tła z niebieskiego przy niskich temperaturach na czerwony przy wysokich. W tym widoku okrągła skala pokazuje aktualny pobór mocy urządzenia.

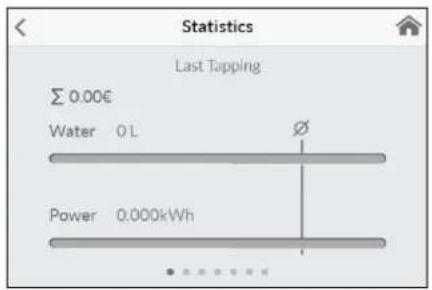

Statystyki „Statistics” W statystykach zapisywane są i wyświetlane graficznie dane dotyczące zużycia i wyko- rzystania urządzenia: Zużycie wody Zużycie energii Całkowity koszt zużycia Przeciąganie może służyć do przewijania różnych przedziałów czasowych. Zużycie jest wyświetlane kolejno na diagramach w przedziałach czasowych od ostatniego usta- wiania, zużycie dzisiaj, zużycie wczoraj, ostatnie siedem dni, ostatnie cztery tygodnie, ostatnie dwanaście miesięcy i cztery ostatnie lata. Wskazówki: Dane dotyczące zużycia i użytkowania nie są odpowiednie do celów rozli- czeniowych.

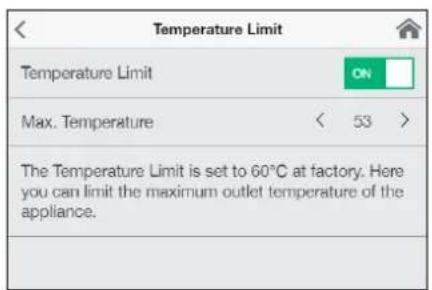

Ustawienia „Settings” To menu służy do podstawowej konfiguracji urządzenia. Przesuwając palcem można przewijać różne pozycje menu i naciskając parametry można bezpośrednio zmienić ustawienia lub uzyskać dostęp do różnych podmenu. Data /Czas „Date/Time”: DSX Touch automatycznie uzyskuje swój czas systemowy po podłączeniu urządzenia do sieci z dostępem do Internetu. Alternatywnie, można usta- wić czas ręcznie i zapisać go, naciskając „Apply changes to date and time now”. Uwaga: bez połączenia z Internetem czas zostanie utracony w przypadku awarii zasilania. Język „Language”: Wybierz język menu. Waluta „Currency”: Wybór symbolu waluty. Jednostka temperatury „Temperature Unit”: Ustawiono w °C. Limit temperatury „Temperature Limit”: W tym menu można aktywować / dezaktywować limit temperatury, a maksymalną temperaturę na wyjściu ograniczyć do dowolnej wartości w zakresie limitu temperatury, naciskając lub . Wskazówka: Jeżeli przepływowy podgrzewacz wody zasila prysznic, maksymalna tem- peratura została ograniczona podczas instalacji urządzenia i może być zmieniona tylko poniżej tej temperatury. Granica temperatury nie może być w tym przypadku całkowicie wyłączona. Po osiągnięciu poziomu napełnienia wskaźnik miga przez krótką chwilę „0 l” , a urządze- nie zamyka dopływ ciepłej wody przez zawór silnika. Ponadto na wyświetlaczu pojawia się długi sygnał dźwiękowy i komunikat. Zawór silnika pozostaje zamknięty do momentu potwierdzenia komunikatu ostrzegawczego na urządzeniu lub poprzez aplikację. Zamknięcie zaworu jest zawsze konieczne, dlatego nie wolno używać tej funkcji bez nadzoru. Przed rozpoczęciem korzystania z wanny należy upewnić się, że temperatura wody jest taka, jak sobie życzysz. Wskazówka: W zakładce „Statystyka” zapisywana jest ilość wody z ostatniego naciśnięcia funkcji. Aby określić ilość wody potrzebnej do napełnienia wanny, należy ją raz napełnić ręcznie ciepłą wodą. W punkcie menu „Statystyka” można odczytać ilość wody po napeł

nieniu, a następnie wprowadzić tę wartość w funkcji automatycznej „Stopień napełnie- nia” dla następnego napełnienia wanny. Wskazówka: W przypadku zaniku zasilania podczas pracy zegara sterującego po nalaniu odpowiedniej ilości wody napełnieniu zbiornika ilościowego , zawór silnika zostanie zamknięty. Zawór pozostaje zamknięty nawet po przywróceniu zasilania, na wyświetla

czu pojawia się komunikat bezpieczeństwa i rozlega się sygnał alarmowy do momentu potwierdzenia komunikatu bezpieczeństwa przez naciśnięcie „OK”.186

DSX Touch Blokada operacyjna „Operation Lock”: Zabezpiecz swoje ustawienia czterocyfrowym kodem PIN. Wskazówka: Blokadę operacyjną można dezaktywować tylko za pomocą odpowiednie- go kodu PIN w punkcie „Obszary chronione” lub poprzez „Usuń PIN”. Jeśli zapomnia- łeś swojego kodu PIN, skontaktuj się z działem obsługi klienta. Wpisz PIN: Numery od 0 do 9 można wybierać za pomocą klawiatury. Jeśli wybrałeś cztery cyfry, potwierdź przez naciskając „OK”. Następnie ze względów bezpieczeństwa należy wprowadzić i ponownie potwierdzić kod PIN. Jeśli te dwa wpisy się zgadzają, pojawia się sekcja „Obszary chronione”. Ochronione obszary „Protected Sections”: Wybierz zakresy dla blokady PIN.

• Ustawienia blokady: Aktywna automatycznie, gdy tylko zostanie wygenerowany kod PIN. Użytkownicy mają dostęp do menu ustawień tylko za pomocą kodu PIN. Dezaktywacja powoduje skasowanie aktualnego kodu PIN.

• + Zablokować menu głównego: Użytkownicy mają dostęp do menu głównego tylko za pomocą kodu PIN

• + Blokada wartości zadanej: Temperatura na wyjściu jest ustawiona na aktualną war- tość i może być zmieniona tylko za pomocą kodu PIN. Profile użytkowników, zasto- sowania i tryb Eco mogą być również zmieniane tylko za pomocą kodu PIN. Jasność „Brightness”: Można zmniejszyć jasność wyświetlacza np. w celu oszczędzania energii. Jasność można ustawić oddzielnie dla trybu normalnego działania i trybu czu- wania.

• Stan gotowości 0-100% (0% = wyświetlacz WYŁ.) Ustawienie trybu czuwania jest aktywowane po około 1,5 minuty. Dźwięk „Sound”: Aktywacja / dezaktywacja dźwięków systemu. Wskazówka: Alarmy i sygnały dźwiękowe nie mogą być dezaktywowane. Zrzucanie obciążenia (tryb ekspert) „Load Shedding”: Przy podłączaniu kolejnych urządzeń trójfazowych do przewodu zewnętrznego L

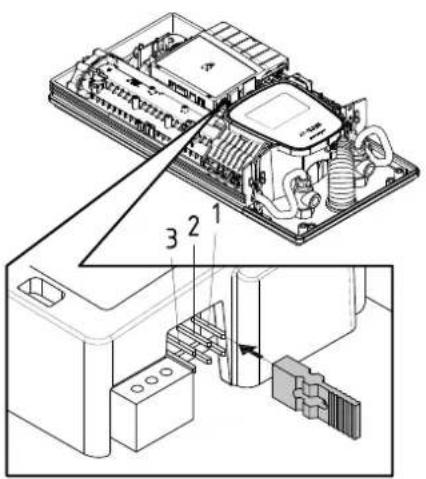

można podłączyć przekaźnik zrzutu obciążenia dla elektronicznych przepływowych podgrzewaczy wody (CLAGE art. nr 82250). Przekaźnik zabezpiecza pracę przepływowego podgrzewacza wody i włącza inne odbiorniki dopiero po zakończeniu pracy grzewczej. Naciśnij lub , aby ustawić wartość 0, 1 lub 2. Najpierw należy wybrać tryb pracy 1 i sprawdzić działanie przekaźnika zrzutu obciążenia przy małej mocy urządzenia (35 stopniach wartości zadanej i małej ilości wody). Jeśli przekaźnik awaryjny migocze, należy wybrać tryb pracy 2. Obróbka termiczna „Thermal Threatment”: Dzięki tej funkcji można wspierać obróbkę termiczną urządzenia i późniejszej sieci przewodów wraz z przyłączem. Nie zastępuje to dezynfekcji termicznej zgodnie z obowiązującymi zasadami techniki.

• Naciśnięcie „OK” rozpoczyna cykl obróbki, a wartość zadana jest ustawiana na 70 °C. Jeśli urządzenie dostarcza wodę do prysznica, funkcja ta jest wyłączona.

• Należy włączyć ciepłą wodę przez co najmniej trzy minuty, aby całkowicie podgrzać rury aż do przyłącza. Wartość Opis

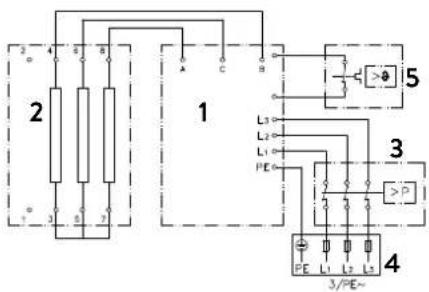

Praca bez przekaźnika zrzutu obciążenia, ustawienia fabryczne

Praca z normalnym przekaźni- kiem zrzutu obciążenia

Praca z czułym przekaźnikiem zrzutu obciążenia

• Obniżenie wartości zadanej lub 30 sekund bez przepływu wody zakończy cykl oczyszczania.

• Liczba, jak również zsumowany czas trwania i natężenie przepływu wody podczas całej obróbki termicznej są przechowywane. Wskazówki: Upewnij się, że nikt nie ucierpi przez podwyższoną temperaturę, i że instalacja jest w stanie wytrzymać obciążenie. Lecąca z kranu woda i przyłącze stają się bardzo gorące! Para wodna nie powinna być wdychana. Limit przepływu „Flow Limit”: Tutaj można ustawić limit ograniczający przepływ. Opcje ustawień: „OFF” brak ograniczenia przepływu (zawór silnika wyłączony) „AUTO” automatyczna regulacja, tzn. ograniczenie natężenia przepływu tak, aby osiągnąć żądaną temperaturę zadaną „ECO” Ograniczenie przepływu do maksymalnie 8,0 l/min np. „9.0” Ograniczenie do swobodnie wybieranej wartości pomiędzy 4,5 a 25 l/min Wskazówka: Jeśli w menu „Oszczędzanie aktywowano funkcję Eco, strumień przepły- wu ustawiany jest automatycznie na „ECO”. Zmiana przepływu dezaktywuje funkcję Eco. Ustawienia fabryczne „Factory Settings”: Wszystkie ustawienia można zresetować do stanu fabrycznego.

• Uruchomić ponownie urządzenie: Ustawić temperaturę z powrotem na wartość fabryczną i zrestartować urządzenie.

• Reset fabryczny: Usuwa wszystkie wpisy dokonane przez użytkownika włącznie ze statystykami.

• Resetowanie ustawień użytkownika: Usuwa wszystkie utworzone profile użytkowni- ków. Zsynchronizuj statystyki „Synchronize Statistics”: Użyj tej funkcji do ponownego zała- dowania danych statystycznych. Urządzenia „Devices”: W tym miejscu wprowadzane są wszystkie ustawienia dotyczą- ce obsługi urządzenia DSX Touch za pomocą aplikacji oraz integrację z siecią WLAN. Więcej informacji można znaleźć w rozdziale: 4. aplikacja CLAGE App „Smart Control” patrz strona 193. Informacje o oprogramowaniu „Software Info”: Informacje na temat systemu opera- cyjnego, metryczki i licencji można zobaczyć tutaj. „Tryb ekspert” można aktywować tutaj. W trybie ekspert masz dostęp do wrażliwych funkcji i ustawień systemu.188

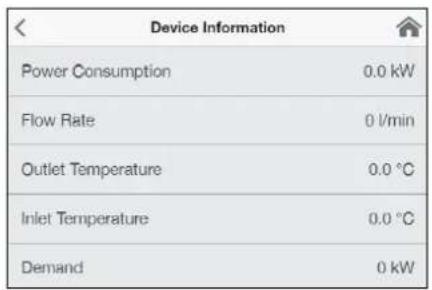

DSX Touch Informacje ourządzeniu „Info” Wszystkie aktualne stany i dane urządzenia są wymienione tutaj. Poprzez przeciąganie można przeglądać informacji dot. różnych wartości.

Limit wydajności Jeżeli pełna wydajność podgrzewacza przepływowego nie jest wystarczająca do pod- grzania pobieranej wody, zawór regulacyjny automatycznie ogranicza przepływ tak, aby osiągnąć zadaną temperaturę. Nastawić żądaną temperaturę w urządzeniu i otworzyć tylko zawór ciepłej wody. Jeśli temperatura wody jest za wysoka, nie należy jej mieszać z zimną wodą, tylko ustawić w urządzeniu niższą temperaturę. Po dodaniu zimnej wody podgrzana już woda ulega schłodzeniu, co pociąga za sobą stratę cennej energii. Ponadto zimna woda domieszana w armaturze nie jest objęta zakresem regulacji przez elektroniczny system, więc nie można zagwarantować stałej temperatury. Jak oszczędzać energię Zapisywanie „Savings” Tutaj można ustawić parametry dla kosztów w statystykach zużycia i włączyć lub wyłą- czyć tryb ECO. W menu »Ustawienia« można wybrać symbol waluty. Cena energii (€/kWh): Proszę podać cenę energii elektrycznej własnego dostawcy energii elektrycznej. cena wody (€/m³): Wskazać cenę wody własnego dostawcy wody. Ustawienia ECO: Temperatura wody jest ograniczona do wartości energooszczędnej dla wszystkich zastosowań w trybie ekologicznym

gorąca woda = 48 °C) Przepływ jest ograniczony do 8 l/min. Użytkownik „User” Do ośmiu użytkowników może wpisać swoje imię i nazwisko i wybrać własne zdjęcie profilowe. Profile wyświetlają się to wraz z pierwszymi literami nazwy w sterowaniu głównym. W sterowaniu głównym każdy użytkownik może ustawić i zapisać własną temperaturę zadaną dla różnych zastosowań. Naciśnij

, aby dodać więcej profili, użyj rysika do edycji już utworzonych profili i naci- śnij

, aby usunąć profil użytkownika obok. W przypadku pracy z wodą wstępnie podgrzaną (np. w systemach solarnych) należy zapewnić, aby temperatura na wlocie nie przekraczała 70 °C. Jeśli podczas pracy z wodą wstępnie podgrzaną temperatura zasilania przekroczy wybraną wartość zadaną, nie jest wytwarzana żadna moc. Symbol jest wyświetlany w głównym panelu sterowania. Ponowne ogrzewanieCLAGE

• Powierzchnie z tworzywa sztucznego i armatura sanitarna wymagają tylko przetarcia wilgotną ściereczką. Nie stosować żadnych środków czyszczących zawierających substancje ścierne, rozpuszczalniki lub chlor.

• Dla uzyskania prawidłowego dostarczania wody należy regularnie odkręcać i czyścić armaturę (np. regulatory strumienia i główki prysznicowe). Celem zagwarantowania w każdym momencie prawidłowego działania oraz bezpieczeństwa pracy urządzenia, co trzy lata należy zlecać przegląd części elektrycznych i hydraulicznych uznanemu specjalistycznemu zakładowi. Czyszczenie i konserwacja

Przed pierwszym uruchomieniem wymagane jest odpowietrzenie przepływowego podgrzewacza wody. Po każdym opróżnieniu z wody (z powodu np. prac przy instalacji wodociągowej, ryzyka zamarznięcia lub z powodu napraw urządzenia), zanim urządzenie zostanie ponownie uruchomione, także musi zostać odpowietrzone.

1. Odłączyć przepływowy podgrzewacz wody od sieci, wyłączając bezpieczniki.

2. Odkręcić regulator strumienia wody od armatury, a następnie otworzyć zawór zim-

nej wody, aby do czysta przepłukać przewód rurowy doprowadzania wody i uniknąć zabrudzenia urządzenia lub regulatora strumienia wody.

3. Następnie wielokrotnie otwierać i zamykać zawór ciepłej wody, aż z instalacji nie

będą wydobywać się pęcherzyki powietrza, a przepływowy podgrzewacz wody będzie odpowietrzony.

4. Dopiero wtedy do przepływowego podgrzewacza wody można ponownie podłączyć

zasilanie i ponownie wkręcić regulator strumienia wody.

5. Po ok. 10sekundach ciągłego przepływu wody urządzenie uaktywni podgrzewanie.

Odpowietrzanie po pracach konserwacyjnych190

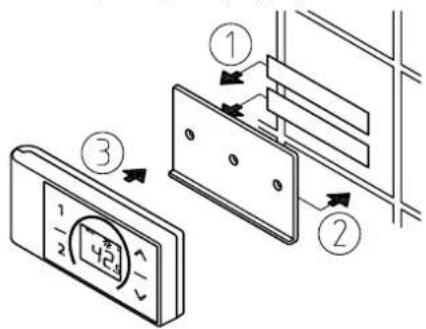

DSX Touch Montaż uchwytu ściennego

• Przed zamontowaniem uchwytu ściennego należy sprawdzić, czy pilot zdalnego ste- rowania może nawiązać kontakt radiowy z przepływowym podgrzewaczem wody w zamierzonej pozycji i czy jest zabezpieczony przed rozpryskami wody.

• Uchwyt ścienny pilota zdalnego sterowania może być przyklejony do stabilnego podłoża (np. płytki) za pomocą dwóch pasków samoprzylepnych po zdjęciu folii ochronnych (rysunek A) lub zamontowany na ścianie za pomocą odpowiednich kołków (Ø4 mm) i wkrętów (rysunek B).

• W przypadku montażu za pomocą pasków samoprzylepnych należy upewnić się, że powierzchnia do montażu jest sucha i niezanieczyszczona tłuszczem i mydłem.

• W przypadku stosowania pasków samoprzylepnych nie jest możliwa korekta położenia po dociśnięciu, ponieważ klej jest bardzo mocny. Dlatego należy upewnić się, że pod

czas klejenia klej układany jest poziomo .

• Pilot zdalnego sterowania mocowany jest magnetycznie na uchwycie ściennym.

• Nie należy umieszczać pilota zdalnego sterowania i uchwytu ściennego w pobliżu kart kredytowych lub innych kart z paskiem magnetycznym. Wbudowane magnesy mogą spowodować, że pasek magnetyczny karty stanie się nieczytelny. Uruchomienie Jeśli moc została już ustawiona i przepływowy podgrzewacz wody jest podłączony do prądu, należy włożyć baterie do pilota. Ponowne parowanie pilota zdalnego sterowania do przepływowego podgrzewacza wody

1. Upewnić się, że zasilanie przepływowego podgrzewacza wody jest włączone

2. Po włożeniu baterii pilot zdalnego sterowania podświetla przez chwilę wszystkie sym

bole. Na wyświetlaczu pojawi się napis „8A” i procentowy stan naładowania baterii, a następnie okno wprowadzenia kodu PIN „P1”.

3. Cztery cyfry kodu PIN, które należy wprowadzić jedna po drugiej, oznaczone są zna

kami od P1 do P4. Aktualną cyfrę można zmieniać za pomocą przycisków i . Naciśnięcie przycisku spowoduje przejście do następnej cyfry. Po wprowadzeniu cyfry P4 i naciśnięciu przycisku PIN zostanie zatwierdzony.

4. Należy wprowadzić cztery pierwsze znaki Bluetooth-PIN i zatwierdzić przyciskiem

Kod PIN znajduje się przy lub na tabliczce znamionowej przepływowego podgrzewacza wody.

5. Pilot sterowania zdalnego łączy się automatycznie z przepływowym podgrzewaczem

wody po wprowadzeniu kodu PIN, po zakończeniu procedury logowania pojawia się napis »d1«.

6. Po nawiązaniu połączenia na wyświetlaczu pilota zdalnego sterowania pojawi się war

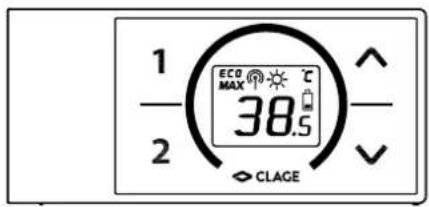

3. Pilot zdalnego sterowania

Dane techniczne Typ Pilot zdalnego sterowania FX 3 Napięcie robocze 3 V Typ baterii 2x AAA alkaliczne

Klasa ochrony IP 20 Zasięg 10 metrów wraz ze ścianami Moc przesyłowa ≤ 8 mW Zakres częstotliwości nadawania / odbioru 2,4 – 2,4385 GHz Transmisja radiowa nieukierunkowana Zezwolenia Europe EN 300 328 / CE

1) Nie wolno używać baterii (akumulatorów) wielokrotnego ładowania

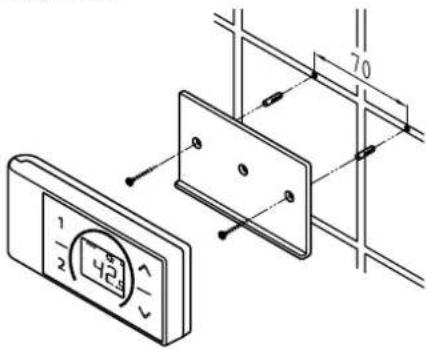

Rysunek B: Opcjonalny montaż za pomocą kołków rozpo- rowych i śrub Rysunek A: Montaż za pomocą taśmy klejącejCLAGE

3. Pilot zdalnego sterowania

Jeśli parowanie nie powiodło się, po 45 sekundach wyświetlacz zmieni się na „E1”. Pilot zdalnego sterowania kończy próbę parowania i znajduje się wtedy w trybie oszczędzania energii. Naciśnij dowolny klawisz, aby ponownie uruchomić proces parowania. Wskazówki:

• Jeśli pilot zdalnego sterowania nie jest sparowany lub jeśli łączność radiowa zostanie utracona, utrzymana zostanie ostatnia ustawiona temperatura.

• Jeżeli problemy z połączeniem nie ustępują, należy ponownie uruchomić logowanie, naciskając i przytrzymując przez pięć sekund wszystkie cztery przyciski na pilocie jed

nocześnie. Działanie Następujące funkcje są dostępne za pomocą pilota zdalnego sterowania:

1. Przycisk wyboru temperatury

Za pomocą przycisków i można temperaturę stopniowo zwiększać lub zmniejszać. Wskazówka: Jeżeli za pomocą przycisku na wyświetlaczu temperatury ustawiony zostanie symbol „--”, przepływowy podgrzewacz wody wyłączy funkcję ogrzewania

2. Przyciski programu

Krótkim naciśnięciem klawiszy programu i można przejść bezpośrednio do ustawio

nej temperatury bez konieczności wielokrotnego naciskania klawiszy

Fabryczne ustawienie wynosi 35 °C dla programu i 48 °C dla programu . Do przyci- sków programu można przypisać własne ustawienia:

• Wybrać żądaną temperaturę wody za pomocą przycisków i .

• Nacisnąć przycisk programu lub przez min.2 sekundy, aby zapisać aktualną tem- peraturę.

3. Ponowne uruchomienie i stan baterii

Aby ponownie uruchomić pilot zdalnego sterowania należy przytrzymać przyciski

przez ok. 2 sekundy. Podświetlą się na chwilę wszystkie symbole, a następnie pojawi się stan baterii »8A«.

4. Menu informacyjne

Aby otworzyć menu informacyjne, należy przytrzymać przyciski programowe

przez ok. 5 sekund. Krótkie naciśnięcie przycisków lub pozwala na przejście w górę lub w dół wyświetlacza. Dłuższe przytrzymanie przycisków

powoduje wyjście z menu. Menu: In Wskaźnik menu informacyjnego 8A Aktualny stan naładowania baterii w procentach Er Bieżące błędy ti Temperatura dopływu wody w °C to Temperatura wypływu wody w °C TL Najwyższa regulowana temperatura w °C FL Bieżący przepływ wody w l/min Po Bieżący pobór mocy w kW PP Bieżący procentowy pobór mocy PL Maksymalna moc urzadzenia w kW CA Wartość kalibracji rS Procentowa siła sygnału n1 Wersja oprogramowania cyfra 1 n2 Wersja oprogramowania cyfra 2 n3 Wersja oprogramowania cyfra 3 P1 Cyfry 1 i 2 zapisanego kodu PIN P3 Cyfry 3 i 4 zapisanego kodu PIN192

DSX Touch Wskazania wyświetlacza Tryb oszczędzania energii Symbol oznacza, że przepływowy podgrzewacz wody działa w trybie oszczędzania energii. Oznacza to, że aktualne zużycie energii znajduje się w zakresie oszczędzania energii, w zależności od wybranej temperatury i natężenia przepływu. Limit mocy Jeżeli pełna wydajność przepływowego podgrzewacza wody nie jest wystarczająca do pod grzania ilości pobieranej wody, jest to wskazywane na ekranie wyświetlacza FX 3. Działanie z podgrzaną wodą Jeśli podczas pracy z wodą wstępnie podgrzaną temperatura zasilania przekroczy wybra- ną wartość zadaną, nie jest wytwarzana żadna moc. Na wyświetlaczu pojawia się symbol

Instrukcje bezpieczeństwa

• W przypadku nieprawidłowego działania pilota zdalnego sterowania należy natych- miast wyjąć baterie.

• Nie należy wystawiać pilota zdalnego sterowania na działanie wilgoci.

• Puste baterie mogą wyciekać i uszkodzić pilot zdalnego sterowania. Dlatego też, jeśli na wyświetlaczu zaświeci się symbol baterii lub nie będzie reakcji na naciśnięcie klawi

sza, baterie muszą zostać natychmiast wymienione.

• Jeśli pilot zdalnego sterowania nie jest używany przez dłuższy czas, należy wyjąć z niego baterie.

• Bez aktywnego połączenia radiowego, bezprzewodowy podgrzewacz wody nagrzewa się do ostatniej wartości zadanej Wymiana baterii Gdy symbol baterii zaświeci się, należy wymienić je na nowe baterie AAA.

• Nie wolno używać baterii (akumulatorów) wielokrotnego ładowania!

• Baterie nienadające się do ponownego ładowania nie mogą być ładowane.

• Nie wolno stosować razem różnych rodzajów baterii lub baterii nowych i używanych.

• Przy ponownym wkładaniu baterii upewnij się, że polaryzacja jest prawidłowa. Utylizacja Baterie mogą zawierać substancje niebezpieczne dla środowiska. Dlatego też zużyte baterie należy usuwać w punktach zbiórki baterii, nie wolno ich wyrzucać razem ze zwy

kłymi odpadami domowymi. Po zakończeniu eksploatacji pilota zdalnego sterowania, baterie muszą być utylizowane oddzielnie od reszty urządzenia.

3. Pilot zdalnego sterowaniaCLAGE

4. Aplikacja CLAGE “Smart Control”

Pierwsze uruchomienie Aplikację Smart Control można połączyć z DSX Touch przez Bluetooth lub WLAN.

1. Upewnij się, że bezprzewodowy podgrzewacz wody jest zasilany prądem.

2. Zainstaluj aplikację sterującą na swoim tablecie/smartfonie. Aby to zrobić, należy

wyszukać „CLAGE Smart Control” w Apple AppStore lub Google Playstore i zainsta- lować aplikację. Nie uruchamiaj jeszcze aplikacji sterującej. Połączenie przez Bluetooth

1. Aktywuj funkcję Bluetooth w swoim smartfonie/tablecie.

2. Uruchom aplikację sterującą Smart Control i potwierdź wszystkie zapytania bezpie-

czeństwa. Wskazówka: Nie są przetwarzane żadne dane dotyczące lokalizacji. Aktywacja i akcep- tacja funkcji lokalizacji jest wymagana ze względu na nowe wytyczne dla wszystkich aplikacji dla Androida z funkcją Bluetooth.

3. Gdy aplikacja jest aktywowana po raz pierwszy, pojawia się komunikat ze wskazówką.

Dotknięcie „OK” powoduje przejście do ręcznej konfiguracji w konfiguracji urzą- dzenia „A” (ścieżka menu: Menu główne → Ustawienia → Urządzenia). Dotknięcie w „Demo” pozwala zapoznać się z elementami sterującymi aplikacji. Z trybu demonstracyjnego można wyjść za pomocą opcji (Menu główne → Ustawienia → Urządzenia).

4. Wybierz „Interfejs Bluetooth” i dotknij „Wyszukaj urządzenia...”

5. Następnie wszystkie znalezione urządzenia Bluetooth zostaną przeskanowane i

wyświetlone „B”. Nazwa urządzenia składa się ze skrótu nazwy modelu i 4 ostatnich cyfr numeru seryjnego. Jeśli Twojego urządzenia nie ma, to powtórz skanowanie.

6. Wybierz swoje urządzenie i potwierdź przyciskiem „OK”.

7. Wprowadź kod PIN Bluetooth ręcznie lub zeskanuj kod QR. Znajduje się na tabliczce

znamionowej pod pokrywą w dolnej części podgrzewacza przepływowego.

8. Urządzenie jest teraz połączone ze smartfonem/tabletem. Sprawdź fdziałanie, zmie-

niając temperaturę za pomocą smartfona / tabletu. Wyświetlacz musi pokazywać tę samą wartość.

4. Aplikacja CLAGE “Smart Control”

Włączanie/wyłączanie Wi-Fi Przejdź do konfiguracji urządzenia, wybierz DSX server i dotknij „Zaawansowane”. Naciskając ten przycisk, możesz włączyć lub wyłączyć sieć WLAN. Konfiguracja jako punkt dostępu Jeśli chcesz używać urządzenia DSX Touch jako samodzielnego punktu dostępu, ustaw indywidualne i bezpieczne hasło, aby chronić je przed nieautoryzowanym dostępem:

1. Przejść do konfiguracji urządzenia (ścieżka menu: Menu główne → Ustawienia →

Urządzenia), wybrać swój serwer DSX i stuknąć opcję Zaawansowane „Advanced”.

2. Wybierz „Tryb pracy” i przełącz na tryb pracy „Accesspoint”.

3. W polu SSID wprowadzić indywidualny identyfikator SSID, a w polu Hasło wprowa-

dzić bezpieczne hasło. Hasło powinno zawierać cyfry ilitery imusi mieć długość co najmniej 8znaków.

4. Połączyć tablet / smartfon zDSXTouch, wprowadzając wybrane dane dostępowe w

ustawieniach Wi-Fi tabletu / smartfona.

5. Uruchomić aplikację sterującą Smart Control i potwierdzić zapytanie owstępną

konfigurację przyciskiem „OK”.

6. Nastąpi przejście do konfiguracji urządzenia, w której użytkownik może sprawdzić

powodzenie instalacji, wybierając serwer DSX inaciskając przycisk „Połącz...”. Powinien zostać wyświetlony następujący tekst: „Domowy serwer może być używany”. Wskazówka: Jeśli zapomniałeś hasła, możesz ustawić nowe hasło w przepływowym podgrzewaczu wody. Połączenie przez WLAN Konfiguracja jako klient Sterowanie za pomocą inteligentnych głośników, takich jak Amazon Alexa, jest możli- we tylko wtedy, gdy DSX Touch jest zarejestrowany jako klient w sieci z dostępem do Internetu.

• Urządzenie należy chronić przed nieautoryzowanym dostępem, podłączając je do infrastruktury informatycznej wpiętej do sieci Internet tylko wtedy, gdy ta zabez- pieczona jest zaporą sieciową.

• Zabezpiecz urządzenie przed nieautoryzowanym dostępem za pomocą bezpieczne- go hasła bezprzewodowego. Powinno składać się ono z liter, cyfr i znaków specjal- nych i nie powinno być wymienione w słowniku.

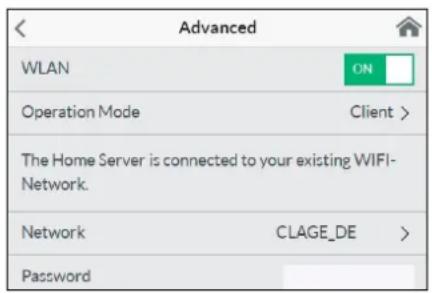

1. Przejść do konfiguracji urządzenia (ścieżka menu: Menu główne → Ustawienia →

Urządzenia), wybrać swój serwer DSX i stuknąć opcję Zaawansowane „Advanced”.

2. Wszystkie sieci znajdujące się w zasięgu są wymienione w punkcie „Sieć”. Naciśnij

swój identyfikator SSID, aby wybrać sieć domową. Jeśli SSID sieci domowej jest ukryty, musi zostać ustawiony na krótki czas na „widoczny” do konfiguracji.

3. Następnie wprowadź hasło do sieci WLAN w polu widoczny „Hasło” i naciśnij

4. Urządzenie DSX Touch aktualizuje ustawienia sieci WLAN i próbuje zalogować się do

routera za pomocą wprowadzonych danych dostępu. Tablet / smartfon musi być w tej samej sieci.

5. Uruchomić aplikację sterującą Smart Control i potwierdzić zapytanie owstępną

konfigurację przyciskiem „OK”.

6. Nastąpi przejście do konfiguracji urządzenia, w której użytkownik może sprawdzić

powodzenie instalacji, wybierając serwer DSX inaciskając przycisk „Połącz...”. Powinien zostać wyświetlony następujący tekst: „Domowy serwer może być używany”. Wskazówka: Opóźnienie czasowe kilku sekund jest normalne i zależy od infrastruktury sieciowej i obciążenia sieci WLAN.CLAGE

Aktualizacja oprogramowania Aktualizacja aplikacji sterującej Zaleca się korzystanie z najnowszego oprogramowania w celu zapewnienia bezbłędnego i bezpiecznego sterowania urządzeniem DSX Touch. Jeśli dostępna jest nowa wersja aplikacji sterującej, zostanie ona wyświetlona w Appstore.

• Aktualizacja za pomocą urządzenia z systemem operacyjnym iOS: Aby przeprowa- dzić aktualizację, przejdź do zakładki „Aktualizacje” w Appstore i naciśnij przycisk „Aktualizuj” znajdujący się po prawej stronie aplikacji sterującej.

• Aktualizacja za pomocą urządzenia z systemem operacyjnym Android: Aby prze- prowadzić aktualizację, wybierz aplikację Smart Control App w Google Playstore i naciśnij przycisk „Aktualizuj” Aktualizacja oprogramowania DSX Touch Wskazówka: Nie należy przerywać zasilania przepływowego podgrzewacza wody pod- czas aktualizacji DSX Touch.

• Aby można było dokonać aktualizacji, DSX Touch musi być podłączony do sieci WLAN połączonej z Internetem.

• Przepływowy podgrzewacz wody nie działa przez kilka minut podczas aktualizacji.

• Obecną wersję oprogramowania można obejrzeć w menu głównym w zakładce Ustawienia – Informacje o oprogramowaniu.

1. Przejdź do konfiguracji urządzenia: (Menu główne – Ustawienia - urządzenia).

2. Naciśnij serwer domowy DSX Server, który chcesz zaktualizować.

3. Wybierz „Oprogramowanie”, następnie „Zainstaluj aktualizację” i potwierdź poniższy

4. Odczekaj około 10 minut, aż centrala alarmowa uruchomi się ponownie i sprawdź

działanie czujnika DSX Touch. Jeśli aktualizacja nie jest możliwa nawet po kilku próbach, należy skontaktować się z technicznym działem obsługi klienta. Obsługa Pełny zakres środków opisanych w rozdziale „2. Obsługa” może być również kontrolo- wany za pomocą aplikacji.

4. Aplikacja CLAGE “Smart Control”196

DSX Touch Przepływowy podgrzewacz wody został starannie wyprodukowany i wielokrotnie sprawdzony przed wysyłką. Jeżeli pojawia się problem, to najczęściej jego przyczy- ną jest drobnostka. Najpierw należy wyłączyć i ponownie włączyć bezpieczniki, aby „zresetować” układ elektroniczny. Następnie sprawdzić, czy uda się samodzielnie usu- nąć problem przy użyciu poniższej tabeli. Pozwoli to uniknąć kosztów za niepotrzebne wezwanie serwisu. DSX Touch Problem Przyczyna: Środki zaradcze Woda pozostaje zimna, wyświetlacz dotykowy nie świeci się Bezpiecznik został uru- chomiony Wymień lub włącz bezpiecznik Wymienić bezpiecznik lub włą- czyć urządzenie Został uruchomiony presostat bezpieczeństwa Poinformuj dział obsługi klienta Na wyświetlaczu pojawia się symbol błędu Urządzenie wykryło uster-

Wyłączyć i ponownie włączyć bezpieczniki. Jeśli komunikat o błędzie będzie się powtarzał, należy poinformować o tym dział obsługi klienta Przepływ gorącej wody staje się słabszy Przyłącze wylotowe brud- ne lub zwapnione Oczyścić aerator, głowicę prysz- nicową i sitko Zabrudzone lub zwapnione sitko filtra wlotowego Zlecić czyszczenie sitka filtra poprzez dział obsługi klienta Ograniczona prędkość przepływu Dezaktywować tryb ECO i limit przepływu Wybrana temperatura nie została osiągnięta Zbyt duży przepływ wody (ponownie) aktywować zawór sil- nika w menu „Limit przepływu” Zimna woda jest dodawa- na na przyłączu Puścić tylko ciepłą wodę, ustawić temperaturę użytkowania, spraw

dzić temperaturę na wylocie Wyświetlacz dotykowy nie reaguje prawidłowo lub reaguje tylko w nie- których miejscach Ekran wyświetlacza jest mokry Wytrzeć ekran do sucha miękką ściereczką Aplikacja nie może znaleźć urządzenia DSX Touch Zasilanie urządzenia DSX Touch przerwane Wymień lub włącz bezpieczniki Wymienić bezpieczniki lub włą- czyć urządzenie Przekroczony zasięg sieci WLAN Umieść tablet / smartfon bliżej punktu dostępowego (routera lub DSX Touch) WLAN na tablecie / smartfonie nieaktywny (tryb samolotowy) Aktywuj sieć WLAN Tablet / smartfon nie jest w tej samej sieci WLAN co urządzenie DSX Touch Zmieniono ustawienia sieci WLAN tabletu / smartphone'a Naprawy mogą być przeprowadzane tylko przez uznane specjalistyczne zakła- dy instalacyjne. Jeżeli błędu nie da się usunąć przy pomocy tej tabeli, proszę zwrócić się do Centralnego Biura Obsługi Klienta. Proszę trzymać w pogotowiu dane zawar- te w tabliczce znamionowej urządzenia!

5. Samopomoc w przypadku problemów i obsługa klienta

CLAGE GmbH Biuro obsługi klienta Pirolweg 4 21337 Lüneburg Niemcy Tel.: [phone] [e-mail] CLAGE Polska Spółka z o.o. ul. Wichrowa 4 PL-60-449 Poznań Polska Tel: [phone] Faks: [phone] e-mail: [e-mail] www.clage.pl Pilot zdalnego sterowania FX3 Problem Przyczyna: Środki zaradcze Wyświetlany jest sym- bol „Bateria” Baterie pilota zdalnego sterowania są wyczerpane Włożyć dwie nowe baterie typu AAA do pilota zdalnego stero- wania Urządzenie nie reaguje na sterowanie pilotem radiowym Przekroczony zakres transmisji radiowej Umieść pilot zdalnego stero- wania bliżej urządzenia, naciśnij przycisk Wskazanie „E2” Kilkukrotnie błędnie wprowadzony PIN Należy odczekać kilka minut, a następnie wcisnąć i przytrzymać wszystkie cztery przyciski przez 5 sekund i wprowadzić prawidło- wy kod PIN Wskazanie „E9” Błąd połączenia Jeśli taka sytuacja się powtarza, należy wymienić baterie i skon- taktować się z działem obsługi klientaCLAGE

6. Karta charakterystyki produktu zgodnie z przepisami UE - 812/2013 814/2013

% kWh dB(A) CLAGE DSX Touch 5V-270P-3H S A 38 484 60 15 Objaśnienia a Nazwa lub znak towarowy b.1 Nazwa urządzenia b.2 Typ urządzenia c Profil obciążenia d Klasa wydajności energetycznej przygotowywania ciepłej wody e Wydajność energetyczna przygotowywania ciepłej wody f Roczne zużycie prądu g Alternatywny profil obciążenia, odpowiednia wydajność energetyczna przygotowywania ciepłej wody i odpowiednie roczne zużycie prądu, o ile dostępne h Ustawienia temperatury regulatora temperatury pogrzewacza wody i Poziom ciśnienia akustycznego w pomieszczeniach Dodatkowe wskazówki Wszystkie szczególne środki, które należy podejmować w trakcie montażu, uruchamiania, użytkowania i konserwacji podgrzewacza wody są zawarte w instrukcji montażu i obsługi Wszystkie podane dane został określone na podstawie wytycznych zawartych w dyrektywach europejskich. Różnice względem informacji o produkcie podanych w innym miejscu wynikają z różnych warunków testowych. Zużycie energii określono na podstawie ustandaryzowanej metody zgodnie z wytycznymi UE. Rzeczywiste zapotrze- bowanie urządzenia na energię jest zależne od konkretnego zastosowania.198

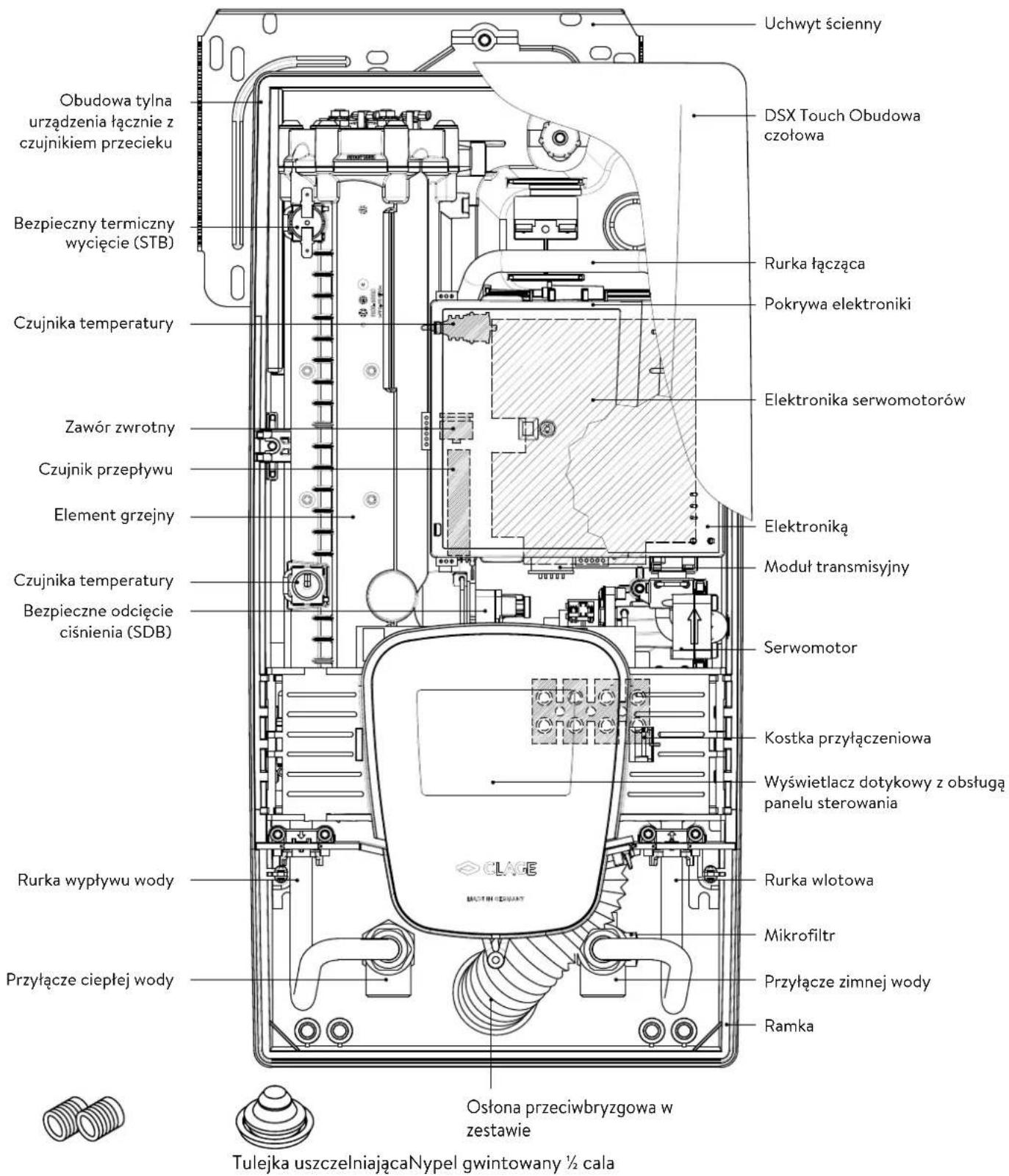

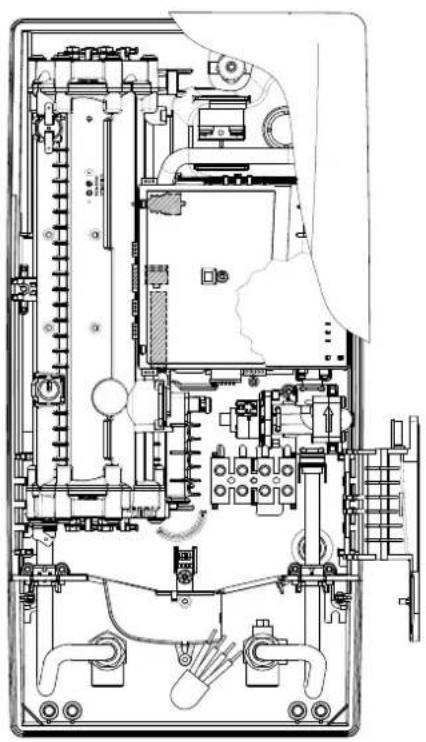

DSX Touch Rurka łącząca Pokrywa elektroniki Elektroniką Moduł transmisyjny Wyświetlacz dotykowy z obsługą panelu sterowania Kostka przyłączeniowa Ramka Przyłącze zimnej wody Mikrofiltr Osłona przeciwbryzgowa w zestawie Tulejka uszczelniającaNypel gwintowany ½ cala DSX Touch Obudowa czołowa Zawór zwrotny Czujnik przepływu Czujnika temperatury Czujnika temperatury Rurka wypływu wody Obudowa tylna urządzenia łącznie z czujnikiem przecieku Uchwyt ścienny Przyłącze ciepłej wody

Bezpieczny termiczny wycięcie (STB) Element grzejny Rurka wlotowa Serwomotor Elektronika serwomotorów Instrukcja montażu Bezpieczne odcięcie ciśnienia (SDB)CLAGE

Typ DSX Touch Klasa w efektywności energetycznej A *

Moc nominalna/ prąd znamionowy 18 kW..27 kW (26 A..39 A) Wybrana moc/ prąd 18 kW / 26 A 21 kW / 30 A 24 kW / 35 A 27 kW / 39 A Przyłącze elektryczne 3~ / PE 380..415 V AC 3~ / PE 400 V AC Wymagany przekrój przewodów

Wydajność ciepłej wody (l/min)

max. przy ∆t = 28 K max. przy ∆t = 38 K 9,2 6,8 10,7 7,9 12,3 9,0 13,8 10,2 Pojemność bloku grzejnego 0,4 l Nadciśnienie znamionowe 1,0 MPa (10 bar) Rodzaj połączenia odporny na ciśnienie / bezciśnieniowy System grzewczy Nieosłonięty element grzejny IES

Wymagane parametry wody: przy 15 °C rezystywność przewodność wody ≥ 1100 Ωcm ≤ 90 mS/m Temperatura wody na wejściu ≤ 70 °C Przepływ załączający 1,5 l/min – automatyczne

Spadek ciśnienia 0,08 bar at 1,5 l/min 1,3 bar at 9,0 l/min Zakres regulacji temperatury 20 – 60 °C [70 °C] Przyłącze wody G ½inch Waga (w stanie napełnionym) 4,5 kg Zakres częstotliwości nadawania / odbioru WLAN 2,412 – 2,472 GHz (802,11 b/g/n) Moc nadawcza WLAN ≤ 100 mW Zakres częstotliwości nadawania/odbie- rania Bluetooth 2,4 – 2,4385 GHz Moc nadawcza Bluetooth ≤ 8 mW Transmisja radiowa nieukierunkowana Zasięg 10 metrów wraz ze ścianami Klasa ochrony przed porażeniem prądem wg VDE

Znaki zgodności/ bezpieczeństwa IP25 *) Deklaracja jest zgodna z rozporządzeniem UE nr 812/2013.

1) Maksymalny dopuszczalny rozmiar kabla wynosi 10 mm² w połączeniu elektrycznym od góry.

3) Sterowane elektronicznie w zależności od temperatury zadanej i temperatury wody zimnej

Niniejszy produkt wyprodukowano w sposób neutralny dla klimatu zgodnie ze Scope 1 + 2. Zalecamy pobieranie prądu pochodzącego w 100% z ekologicznych źródeł, aby eksploatacja produktu również przebiegała w sposób neutralny dla klimatu. Niniejszy produkt został wyprodukowany z materiałów i komponentów o wysokiej jakości, które można ponownie przetworzyć. W przypadku utylizacji prosimy zwrócić uwagę, aby urządzenia elektryczne po zakończeniu użytkowania nie były wyrzucane razem z odpadami domowymi. Dlatego należy zabrać to urządzenie do jednego z miejskich punktów zbiórki, w których zużyte urządzenia elektroniczne poddaje się recyklingowi. Taka prawidłowa utylizacja służy ochronie środowiska i zapobiega możliwym szkodliwym oddziaływaniom na człowieka i środowisko, które mogą wynikać z niewłaściwego przetwarzania urządzeń po zakończeniu okresu ich eksploatacji. Dokładniejsze informacje dotyczące najbliższego punktu zbiórki lub przedsiębiorstwa recyklingowego można uzyskać w odpowiednim urzędzie administracji lokalnej. Klienci handlowi: Aby zutylizować urządzenia, skontaktować się ze sprzedawcą lub dostawcą. Udzielą oni dalszych informacji na ten temat.

3. Środowisko naturalne i recykling200

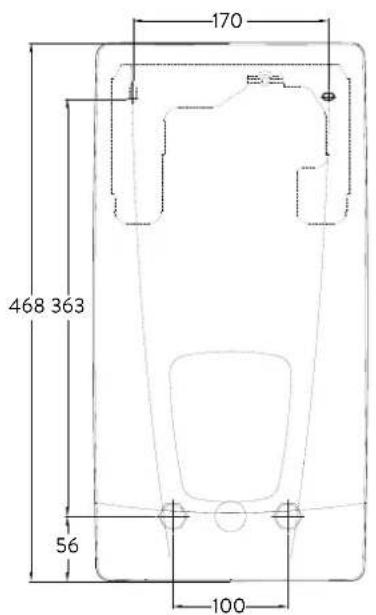

Wymiary w mm Podgrzewacz musi być przyłączony tylko do instalacji elektrycznej wykonanej w ukła- dzie sieciowym TN-S lub TN-C-S wg EN 806 Ponadto należy stosować się do:

• Przepisów Rejonowych Zakładów Energetycznych i Zakładów Wodociągowych

• Danych zamieszczonych na tabliczce znamionowej i danych technicznych

• Należy używać wyłącznie odpowiednich i nieuszkodzonych narzędzi

• Nie należy instalować urządzenia w bezpośrednim sąsiedztwie powierzchni metalo- wych, aby zapewnić niezawodne połączenie radiowe i optymalny zasięg.

Na postawie krajowych rozporzą- dzeń budowlanych dla tego urzą- dzenia wydane zostało ogólno- budowlane świadectwo badania hałasów w celu poświadczenia zastosowalności pod względem warunków hałaśliwości. Miejsce montażu

• Urządzenie instalować tylko w pomieszczeniach nie narażonych na działanie tempe- ratur poniżej 0°C. Urządzenie nigdy nie może być wystawione na działanie mrozu.

• Urządzenie musi być montowane na ścianie i musi być zainstalowane z przyłączami wodnymi w dół lub alternatywnie poprzecznie z pozostawionymi przyłączami wod- nymi.

• Urządzenie ma stopień ochrony IP25 i można je instalować zgodnie z VDE 0100 część 701 (IEC 60364-7) w strefie ochronnej 1.

• Celem uniknięcia strat ciepła, odległość pomiędzy przepływowym podgrzewaczem a miejscem poboru wody powinna być możliwie niewielka.

• Urządzenie musi być dostępne dla celów konserwacji.

• Rury z tworzyw sztucznych mogą być stosowane tylko wtedy, gdy są zgodne z normą DIN 16893, seria 2.

• Rezystywność (rezystancja właściwa) wody przy temperaturze 15 °C musi wynosić przynajmniej 1100 Ω cm. Informacje odnośnie rezystywności wody można uzyskać w lokalnym przedsiębiorstwie zaopatrzenia w wodę.CLAGE

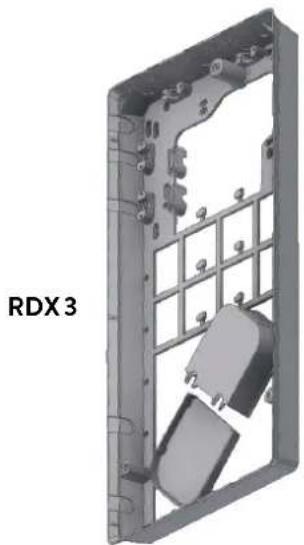

Te akcesoria montażowe są dostępne do przeprowadzenia instalacji w trudnych warun- kach: Ramka montażowa RDX 3 ramka montażowa (Nr części 36100) Za pomocą tej ramki montażowej można zainstalować przepływowy podgrzewacz wody, jeżeli połączenie elektryczne wychodzi ze ściany w dowolnym miejscu pod urządze- niem. Podczas używania ramki montażowej, stopień ochrony IP zmienia się z IP25 na IP24. Akcesoria montażowe

Zestaw rurek i elementów przyłączeniowych VDX (Nr części 34120) — wymagane RDX / RDX 3! – Za pomocą tego zestawu montażowego można zamontować przepływowy podgrzewacz wody, gdy przyłącza wody znajdują się na ścianie pod urządzeniem z przesunięciem, zamienione miejscami lub też są poprowadzone bokiem na ścianie do urządzenia. Przyłącze elektryczne może znajdować się na ścianie w dowolnym miejscu pod urządze- niem lub być ułożone natynkowo. Zestaw rurek i elementów przyłączeniowych UDX (Nr części 34110) — wymagane RDX / RDX 3! – Za pomocą tego zestawu montażowego można zamontować przepływowy podgrzewacz wody, gdy przyłącza wody są zakończone nad urządzeniem. Przyłącze elektryczne może znajdować się na ścianie w dowolnym miejscu pod urządzeniem lub być ułożone natyn- kowo. RDX 3 VDX UDX202

DSX Touch Wskazówka: W przypadku montażu tego podgrzewacza w miejscu innego urządzenia, z reguły nie jest wymagane wiercenie nowych otworów na uchwyt ścienny; punkt 2 nie ma wówczas zastosowania. Przed montażem podgrzewacza należy gruntownie przepłukać instalację doprowadza- jącą wodę, aby usunąć z niej zanieczyszczenia.

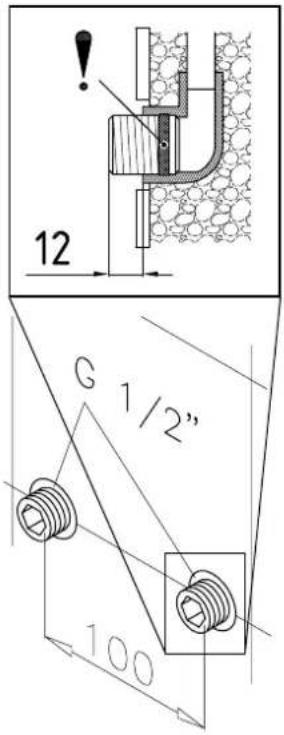

1. W obydwa ścienne przyłącza wody wkręcić nyple za pomocą klucza imbusowego

12 mm. Należy przy tym dokładnie wkręcić uszczelki w gwint. Po dociągnięciu nypla musi on wystawać ze ściany na 12–14 mm.

2. Przyłożyć dostarczony szablon montażowy do ściany w taki sposób, aby otwory w

szablonie pokrywały się z przyłączami. Odpowiednio do szablonu, zaznaczyć punkty nawiercenia i wywiercić otwory, używając wiertła 6 mm. W otwory wcisnąć dostar- czone kołki rozporowe i przykręcić uchwyt ścienny do ściany.

3. Otwórz urządzenie. Aby to zrobić, należy pociągnąć pokrywę w dół i poluzować

śrubę centralnej pokrywy.

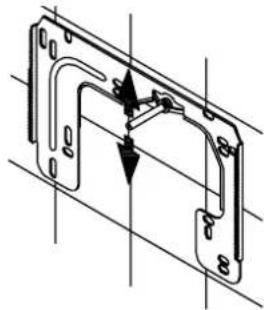

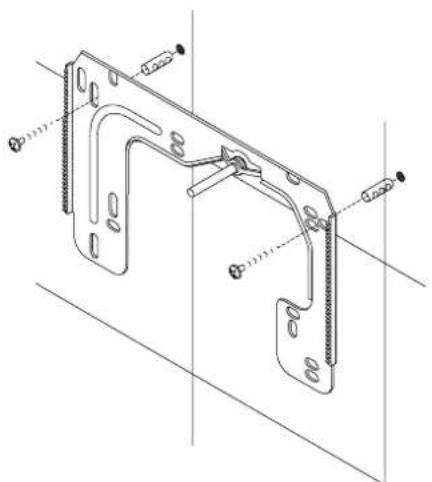

4. Odkręć nakrętkę radełkowaną uchwytu ściennego, zdejmij uchwyt ścienny i przy-

kręć go do ściany. Nierówny montaż płytek może być kompensowany do 30 mm za pomocą dostarczonych tulei dystansowych. Tuleje dystansowe są montowane mię- dzy ścianą a uchwytem ściennym.

Montaż uchwytu ściennego Wskazówka: dokręcać z wyczuciem nakrętki, aby uzyskać szczelność, nie uszkadzając armatury i przyłączy.

• Zgodnie z rysunkiem, do przyłącza zimnej wody przykręcić zawór przyłączeniowy z filtrem przy pomocy nakrętki nasadowej i ½cal uszczelki.

• Zgodnie z rysunkiem, do przyłącza ciepłej wody przykręcić zawór przyłącza ciepłej wody przy pomocy nakrętki nasadowej i ½cal uszczelki. Instalacja przyłącza wody zimno ciepłyCLAGE

• Może się zdarzyć, że kabel zasilający zostanie przeniesiony w górną część urządzenia lub zostanie ułożony natynkowo. W tym przypadku należy najpierw wykonać kroki od pierwszego do trzeciego, zgodnie z opisem „Przyłącze elektryczne od góry” w roz- dziale „Przyłącze elektryczne”.

1. Nasadzić urządzenie na uchwyt ścienny tak, aby gwintowany trzpień uchwytu wszedł

w przewidziany do tego otwór podgrzewacza. Ewentualne drobne poprawki mogą być przy tym dokonane poprzez ostrożne doginanie gwintowanego trzpienia uchwy- tu ściennego. Rurki przyłącza wody urządzenia muszą jednakże dać się przykręcić bez użycia siły.

2. Nakrętkę radełkowaną z tworzywa sztucznego przykręcić do pręta gwintowanego

wspornika ściennego.

3. Do zainstalowanych zaworów przyłączeniowych przykręcić obie nakrętki ⅜ cal przy-

łącza wody podgrzewacza wraz z uszczelkami ⅜ cal. Na gwintowany trzpień uchwytu naściennego nakręcić nakrętkę radełkowaną z tworzywa sztucznego.

Montaż urządzenia (a) zamknięte otwarte

4. Otworzyć doprowadzenie wody i powoli przekręcić w prawo zawór odcinający

(a) zainstalowany w zaworze kątowym na przyłączu zimnej wody (poz. „otwarte“). Skontrolować szczelność wszystkich zaworów.

5. Następnie wielokrotnie zamykać i otwierać zawór ciepłej wody do chwili, gdy z kranu

nie będzie wydobywało się powietrze a przepływowy podgrzewacz wody będzie odpowietrzony (wypływ ciągłego strumienia wody oznacza odpowietrzenie podgrze- wacza).204

Montaż uchwytu ściennego pilota zdalnego sterowania

• Przed zamontowaniem uchwytu ściennego należy sprawdzić, czy pilot zdalnego ste- rowania może nawiązać kontakt radiowy z przepływowym podgrzewaczem wody w zamierzonej pozycji.

• Uchwyt ścienny pilota zdalnego sterowania może być przyklejony do stabilnego podłoża (np. płytki) za pomocą dwóch pasków samoprzylepnych po zdjęciu folii ochronnych (rysunek A) lub zamontowany na ścianie za pomocą odpowiednich koł- ków (Ø 4 mm) i wkrętów (rysunek B).

• W przypadku montażu za pomocą pasków samoprzylepnych należy upewnić się, że powierzchnia do montażu jest sucha i niezanieczyszczona tłuszczem i mydłem.

• W przypadku stosowania pasków samoprzylepnych nie jest możliwa korekta położe- nia po dociśnięciu, ponieważ klej jest bardzo mocny. Dlatego należy upewnić się, że podczas klejenia klej układany jest poziomo.

• Pilot zdalnego sterowania mocowany jest magnetycznie na uchwycie ściennym.

• Nie należy umieszczać pilota zdalnego sterowania i uchwytu ściennego w pobliżu kart kredytowych lub innych kart z paskiem magnetycznym. Wbudowane magnesy mogą spowodować, że pasek magnetyczny karty stanie się nieczytelny. Wskazówka: Nie należy wystawiać pilota zdalnego sterowania na działanie wilgoci. Rysunek B: Opcjonalny montaż za pomocą kołków rozpo- rowych i śrub Rysunek A: Montaż za pomocą taśmy klejącejCLAGE

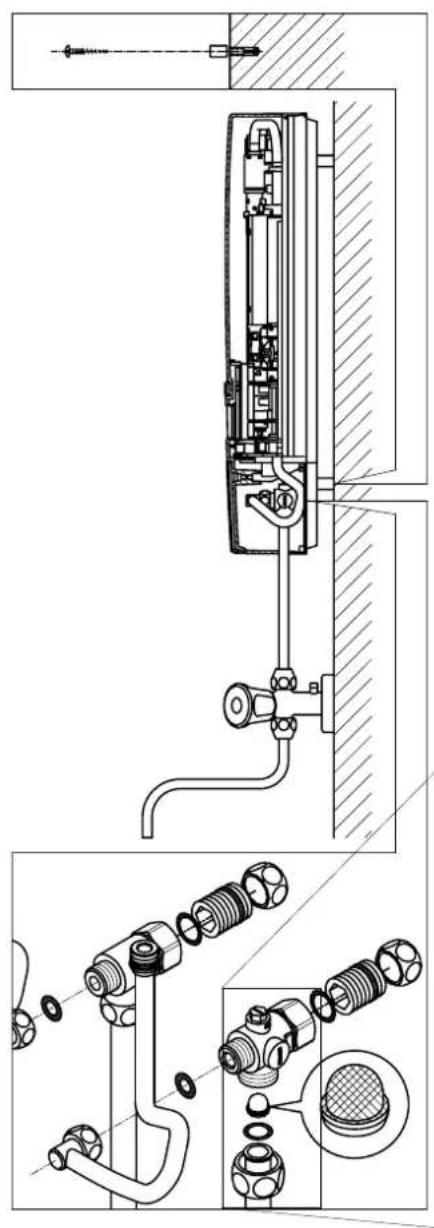

6. Montaż powierzchniowy

Wskazówka: dokręcać z wyczuciem nakrętki, aby uzyskać szczelność, nie uszkadzając armatury i przyłączy. Przy bezpośrednim podłączeniu armatury do przyłączy podgrzewacza należy ześrubo- wać obydwa wkręcane nyple ½cal oraz uszczelki ½cal z nakrętkami przyłączy ciepłej wody i zimnej wody. Zdemontować obydwie zaślepki ½cal bocznych odejść przyłączy ciepłej i zimnej wody i skręcić je z otwartym końcem wkręcanego nypla. Przyłącza ciepłej i zimnej wody z uszczelkami ⅜cal należy następnie przykręcić do nakrętki ⅜cal urządzenia i rurki wypływowej. Przy bezpośrednim podłączeniu zalecamy zamontowanie podgrzewacza przy zachowa- niu odpowiedniego odstępu przy pomocy dostarczonych tulei dystansowych, zgodnie z zamieszczonym obok rysunkiem. Należy przy tym uwzględnić fakt, że wykorzystywane są tutaj także obydwa otwory mocujące znajdujące się w dolnym obszarze przyłączy. Wygięta strona rurki musi być przykręcona do bocznych odejść przyłączy ciepłej i zim- nej wody przy pomocy nakrętek ½cal oraz uszczelek. Następnie przy pomocy tępego przedmiotu należy wykonać w obudowie otwór przejścia dla rury. Wskazówka dotycząca montażu natynkowego: Włożyć sitko do przyłącza zimnej wody!206

DSX Touch Przekaźnik zrzucania ładunku Przy podłączaniu kolejnych urządzeń trójfazowych do przewodu zewnętrznego L

można podłączyć przekaźnik zrzutu obciążenia dla elektronicznych przepływowych podgrzewaczy wody (CLAGE art.nr 82250). Aby zmienić tryb pracy, po nawiązaniu połączenia elektrycznego i uruchomieniu urzą- dzenia po raz pierwszy, należy najpierw wywołać menu ustawień, a następnie wybrać punkt menu „Zrzucanie obciążenia”. Jeśli punkt menu jest wyszarzony, należy najpierw aktywować tryb ekspert w sekcji Ustawienia/Oprogramowanie. Poprzez naciśnięcie lub , można ustawić wartość 0, 1 lub 2. Następnie aktywować funkcję blokady (patrz rozdział „8.Uruchomienie początkowe”, sekcja „Funkcja blokady”). Wartość Opis 0 Praca bez przekaźnika zrzutu obciążenia, ustawienia fabryczne 1 Praca z normalnym przekaźnikiem zrzutu obciążenia 2 Praca z czułym przekaźnikiem zrzutu obciążenia Najpierw należy wybrać tryb pracy 1 i sprawdzić działanie przekaźnika zrzutu obciążenia przy małej mocy urządzenia (35 stopniach wartości zadanej i małej ilości wody). Jeśli przekaźnik awaryjny migocze, należy wybrać tryb pracy 2. Tylko przez specjalistę! Należy przestrzegać:

• Podgrzewacz musi być przyłączony tylko do instalacji elektrycznej wykonanej w układzie sieciowym TN-S lub TN-C-S wg PN-91/E-05009/03

• Przepisów Rejonowych Zakładów Energetycznych i Zakładów Wodociągowych

• Danych technicznych i informacji zamieszczonych na tabliczce znamionowej.

• Urządzenie podłączyć do przewodu uziemiającego!

7. Przyłącze elektryczne

3. Zabezpieczenie ciśnieniowe SDB

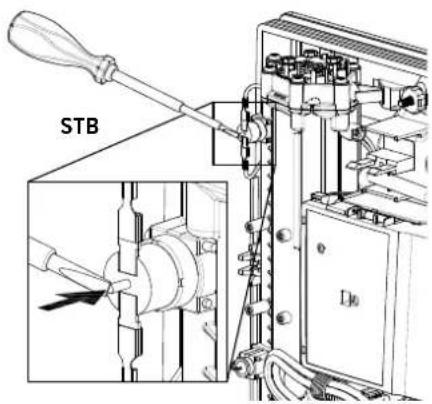

5. Zabezpieczenie termiczne STB

Wymagania konstrukcyjne

• Urządzenie musi być na stałe podłączone do zainstalowanych na stałe elektrycznych przewodów zasilających. Urządzenie musi być podłączone do przewodu ochronnego.

• Kable elektryczne muszą być w idealnym stanie i nie mogą być dotykane po zainsta- lowaniu.

• Po stronie instalacyjnej należy zainstalować urządzenie rozłączające wszystkie biegu- ny o szerokości otwarcia styków wynoszącej co najmniej 3 mm na każdy biegun (np. poprzez bezpieczniki).

• Dla zabezpieczenia urządzenia należy zamontować bezpieczniki o parametrach odpowiednio dostosowanych do mocy podgrzewacza.CLAGE

7. Przyłącze elektryczne

Wskazówka: W razie potrzeby zacisk przyłączeniowy może zostać przesunięty do gór- nej części urządzenia. Proszę postępować zgodnie z instrukcjami zawartymi w następ- nym rozdziale. Przed podłączeniem urządzenia do sieci elektrycznej należy upewnić się, że zasilanie jest wyłączone!

1. Zaizolować przewód przyłączeniowy około 6 cm nad gniazdem ściennym. Osłonę

przeciwbryzgową z mniejszym otworem przesunąć najpierw nad kablem przyłącze- niowym, tak aby osłona znajdowała się na równi ze ścianą. Zapobiega to kontaktowi wody, która może przedostać się do przewodów elektrycznych. Nie może być uszko- dzona! Należy używać rękawa ochronnego!

2. Złożyć uchwyt na zawiasach w prawo.

3. Usunąć pojedyncze przewody i podłączyć je do zacisku przyłączeniowego zgodnie ze

schematem połączeń. Urządzenie musi być podłączone do pierścienia ochronnego.

4. Przeciągnąć tuleję ochronną przez kable przyłączeniowe do tego stopnia, aby tuleja

ochronna idealnie pasowała do wnęki ściany działowej. Włożyć mocowanie przepu- stu (A), odchylić uchwyt na zawiasach i zablokować go na miejscu.

5. Umieścić pokrywęe na urządzeniu i wkręcić śrubę mocującą. Wtedy można przesu-

nąć pokrywę od dołu, aż się zatrzyma. Przyłącze elektryczne od dołu Przed podłączeniem urządzenia do sieci elektrycznej należy upewnić się, że zasilanie jest wyłączone!

1. Otworzyć uprzednio ustalony punkt łamania (S) na wytłoczeniu w górnej części

urządzenia poprzez wywarcie silnego nacisku tępym narzędziem (np. śrubokrętem). Jeśli przewód przyłączeniowy jest zainstalowany na powierzchni, należy otworzyć wycięcie po prawej stronie dolnej części obudowy.

2. Uszczelkę wyciąć z worka na akcesoria zgodnie z przekrojem przewodu zasilającego.

Aby uzyskać optymalną ochronę przed wodą, należy zwymiarować otwór w tulejce nieco mniejszy niż przekrój kabla przyłączeniowego. Zamontować tulejkę w otworze. Użyć rękawa ochronnego!

3. Kabel połączeniowy należy odizolować w taki sposób, aby powłoka wystawała przez

przepust do wnętrza urządzenia. Przygotowane urządzenie należy wziąć w jedną rękę, a drugą ręką przeprowadzić kabel przez tulejkę.

4. Umieścić urządzenie na uchwycie ściennym, włożyć pręt gwintowany uchwytu

ściennego przez otwór w urządzeniu i zamocować urządzenie.

5. Przykręcić zacisk kabla adaptera do górnego punktu przyłączeniowego.

Usuń kabel adaptera za częścią zasilania po lewej stronie i przymocuj dwa wsporniki do bloku grzejnego.

6. Otwórz uchwyt na zawiasach.

Połącz drugi koniec kabla adaptera z dolnym zaci- skiem zgodnie ze schematem połączeń. Należy sprawdzić prowadzenie przewodów zewnętrznych!

7. Odłączyć poszczególne żyły przewodu przyłączeniowego i podłączyć je do górnego

zacisku przyłączeniowego zgodnie ze schematem połączeń. Urządzenie musi być podłączone do przewodu ochronnego.

8. Złożyć z powrotem uchwyt na zawiasach i zablokować go na miejscu.

9. Umieścić pokrywę na urządzeniu i wkręcić wkręt mocujący.

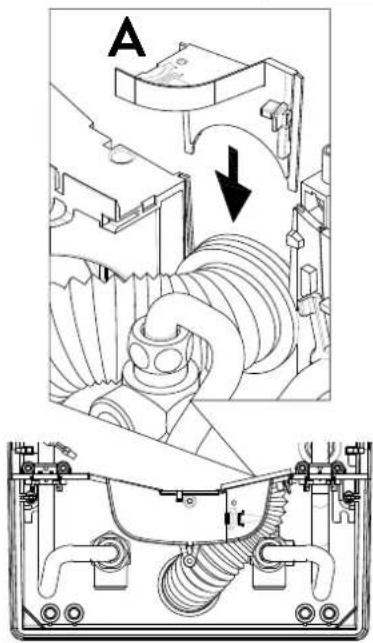

Wskazówka: Aby zapewnić stopień ochrony IP25 przed wodą rozpryskową, rękaw chroniący przed wodą rozpryskową musi być włożony w dolną część urządzenia. Przyłącze elektryczne od góry S208

DSX Touch Przed podłączeniem do sieci elektrycznej wielokrotnie powoli otwierać i zamykać zawór ciepłej wody tak, aby napełnić układ wodą i całkowicie go odpowietrzyć. W tym celu należy wyciągnąć ewentualnie dostępne regulatory przepływu z armatury, aby zapewnić maksymalny przepływ. Przepłukać przewód ciepłej wody i zimnej wody przez co najmniej jedną minutę. Po każdym opróżnieniu (n p. w wyniku prac wykonywanych na instalacji wodociągo- wej, z uwagi na niską temperaturę lub po wykonaniu prac naprawczych) urządzenie należy przed ponownym uruchomieniem na nowo odpowietrzyć. Jeżeli nagrzewnica przepływowa nie może zostać uruchomiona, należy sprawdzić, czy ogranicznik temperatury bezpieczeństwa (STB) lub ogranicznik ciśnienia bezpieczeń- stwa (SDB) został uruchomiony przez transport. Upewnić się, że urządzenie jest bezna- pięciowe i w razie potrzeby zresetować wyłącznik bezpieczeństwa. Przełączanie zasilania Może być wykonywane tylko przez autoryzowanego specjalistę, w przeciwnym razie gwarancja zostanie unieważniona! Przy pierwszym włączeniu napięcia zasilającego należy ustawić maksymalną moc urzą- dzenia. Urządzenie nie będzie działało normalnie, dopóki nie zostanie ustawione jego zasilanie. Maksymalna możliwa wydajność zależy od środowiska instalacji. Należy koniecznie prze- strzegać informacji zawartych w tabeli „Dane techniczne”, w szczególności wymagane- go przekroju elektrycznego przewodu przyłączeniowego i zabezpieczenia bezpieczniko- wego. Należy również przestrzegać danych zawartych w normie DIN VDE 0100.

1. Włączyć zasilanie urządzenia.

2. Po pierwszym włączeniu napięcia zasilającegona panelu sterowania dotykowego

po ok. 40 sekundach wyświetlone zostanie menu wyboru języka. Wybierz żądany język. Następnie należy ustawić moc. Jeśli nie, należy postępować zgodnie z sekcją „Ponowne uruchomienie”.

3. Za pomocą sterowania dotykowego można ustawić maksymalną moc urządzenia w

zależności od środowiska instalacji (18, 21, 24 lub 27 kW).

4. Potwierdzić ustawienie naciskając „OK”.

5. Zaznaczyć ustawioną moc na tabliczce znamionowej.

6. Po ustawieniu maksymalnej mocy urządzenia, grzałka wodna zostaje włączona po ok.

10 – 30 sekundach ciągłego przepływu wody.

7. Otworzyć kran z gorącą wodą. Sprawdzić działanie przepływowego podgrzewacza

8. Użyj pilota FX3 zgodnie z krokami 2-6 w rozdziale „3. Pilot zdalnego sterowania”

sekcja „Rejestracja pilota radiowego do przepływowego podgrzewacza wody” (patrz strona 190).

9. Zapoznaj użytkownika z obsługą urządzenia i przekaż mu instrukcję obsługi.

10. Wypełnij kartę rejestracyjną i wyślij ją do technicznego działu obsługi klienta lub zare-

jestruj swoje urządzenie online na naszej stronie głównej (patrz również strona 181).

Moc znamionowa (max. pobór mocy) wynosi 27 kW przy 400 V i może zostać wewnętrznie zmieniona na 24 kW, 21 kW lub 18 kW!

8. Pierwsze uruchomienie

Jeżeli urządzenie zostanie ponownie uruchomione po wstępnej instalacji w innym środowisku instalacyjnym, może być konieczna zmiana maksymalnej mocy urządzenia. Poprzez krótkie zmostkowanie dwóch prawych sworzni (patrz rysunek), np. za pomo- cą izolowanego śrubokręta (EN 60900), urządzenie powraca do stanu wyjściowego. Wszystkie parametry są ustawione fabrycznie i ogrzewanie jest zablokowane. Na wyświetlaczu pojawia się menu wyboru języka. Wybierz żądany język. Następnie ustawia się moc, aż do momentu, gdy ustawiona zostanie maksymalna moc urządzenia. Stan ten jest utrzymywany przy wyłączonym i włączonym napięciu zasilającym. Ponowne przekazanie do eksploatacji SDB STBCLAGE

Jeżeli przepływowy podgrzewacz wody urządzenie zasila natrysk, to należy ograniczyć temperaturę wody do 55 °C. Granica temperatury musi być ustawiona na wartość mniejszą lub równą 55 °C poprzez dotknięcie w menu ustawień, w porozumieniu z klien- tem, a poziom blokady musi być aktywowany. W przypadku eksploatacji z wstępnie podgrzaną wodą jej temperaturę należy także ograniczyć do 55 °C. Uwagi dotyczące problemów z połączeniem radiowym Jeśli pilot zdalnego sterowania nie może połączyć się z przepływowym podgrzewaczem wody, na wyświetlaczu pojawi się „E1”. Nowy kontakt jest uruchamiany przez naciśnię- cie przycisku. W tym przypadku należy zmniejszyć odległość do przepływowego podgrzewacza wody i sprawdzić, czy zasilanie jest włączone.

8. Pierwsze uruchomienie

Aplikacja prysznicowa Pos. WYŁ Pos. 1 Funkcja blokady Zakres działania urządzenia może być ograniczony. Aktywacja funkcji blokady

1. Ustawić żądany parametr w menu Ustawienia (patrz online w rozdziale „Ustawienia”

instrukcji obsługi, w sekcji „Limit temperatury” i/lub „Zrzut obciążenia”).

2. Odłączyć urządzenie od sieci elektrycznej (np. przez wyłączenie bezpieczników).

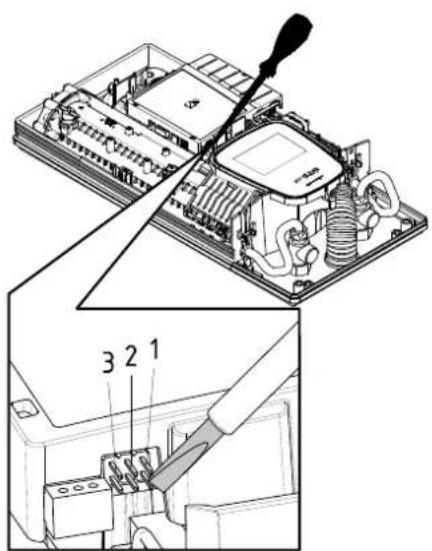

3. Zdjąć mostek z elektroniki zasilającej i zmienić na pozycję „1” (patrz rysunek).

4. Ponownie uruchomić urządzenie

Dezaktywacja funkcji blokady

1. Odłączyć urządzenie od sieci elektrycznej (wyłączyć bezpieczniki).

2. Zdjąć mostek z elektroniki zasilającej i zmienić na pozycję „WYŁ.” (patrz rysunek).

3. Ponownie uruchomić urządzenie210

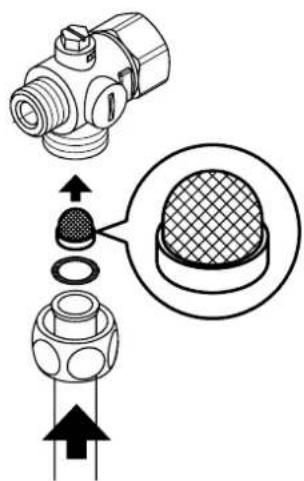

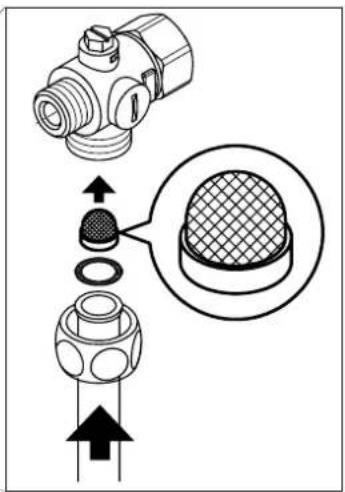

DSX Touch Przyłącze zimnej wody tego podgrzewacza jest wyposażone w sitko filtrujące. Zabrudzenie sitka filtra może ograniczyć przepływ wody. Należy wówczas wyczyścić lub wymienić filtr zgodnie z poniższym opisem:

1. Wyłączyć zasilanie przepływowego podgrzewacza wody, wyłączając bezpieczniki

domowe i zabezpieczyć je przed niezamierzonym włączeniem.

2. Zamknąć zawór odcinający na dopływie wody.

3. Otworzyć pokrywę urządzenia, zdejmując osłonę i odkręcając znajdującą się pod nią

śrubę mocującą pokrywy.

4. Odkręcić przewód dopływu od zaworu przyłączeniowego. Uwaga: Resztki wody

5. Sitko filtrujące można oczyścić lub wymienić na nowe.

6. Po zamontowaniu czystego sitka, przykręcić ponownie przewód dopływu do zaworu

7. Powoli otworzyć zawór odcinający na dopływie wody. Zwrócić uwagę, aby nie

dochodziło do wycieków.

8. Odpowietrzyć urządzenie, wielokrotnie powoli otwierając i zamykając odpowiedni

zawór ciepłej wody w armaturze obsługującej podgrzewacz aż do momentu, gdy z przewodu nie będzie wydobywało się powietrze.

9. Założyć obudowę urządzenia, a następnie włączyć bezpieczniki domowe.

Przyłącze zimnej wody tego podgrzewacza jest wyposażone w zintegrowany zawór odcinający i sitko filtrujące. W wyniku zabrudzenia sitka przepływ ciepłej wody może zostać zmniejszony tak, że czyszczenie lub wymiana sitka należy wykonać w następujący sposób:

1. Wyłączyć zasilanie przepływowego podgrzewacza wody, wyłączając bezpieczniki

domowe i zabezpieczyć je przed niezamierzonym włączeniem.

2. Otworzyć pokrywę urządzenia, zdejmując osłonę i odkręcając znajdującą się pod nią

śrubę mocującą pokrywy.

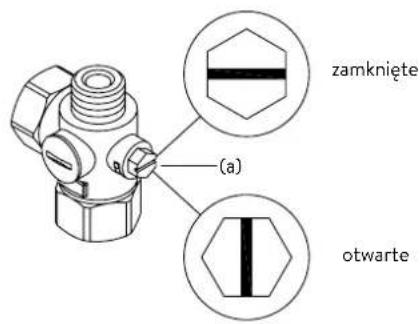

3. Zakręcić zawór odcinający w przyłączu zimnej wody (a) (pozycja „zamknięta”).

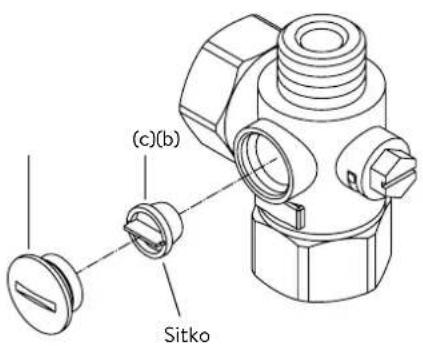

4. Wykręcić śrubę zamykającą (b) ze złączki zimnej wody i wyjąć sitko (c).

Uwaga: Resztki wody mogą ulatniać się.

5. Można teraz oczyścić lub wymienić sitko.

6. Po zamontowaniu czystego sitka, dociągnąć śrubę zamykającą.

7. Powoli otworzyć zawór odcinający w złączce zimnej wody (pozycja „otwarta”).

Zwrócić uwagę, aby nie dochodziło do wycieków.

8. Odpowietrzyć urządzenie, wielokrotnie powoli otwierając i zamykając odpowiedni

zawór ciepłej wody w armaturze obsługującej podgrzewacz aż do momentu, gdy z przewodu nie będzie wydobywało się powietrze.

9. Założyć obudowę urządzenia, a następnie włączyć bezpieczniki domowe.

Prace konserwacyjne mogą być wykonywane tylko przez uznany specjalistyczny zakład instalacyjny.

9. Prace konserwatorskie

Czyszczenie i wymiana sitka filtra w złączce w przypadku przyłącza podtynkowego (a) zamknięte otwarte (c)(b) Sitko Czyszczenie i wymiana sitka filtra w przypadku przyłącza natynkowegoCLAGE
