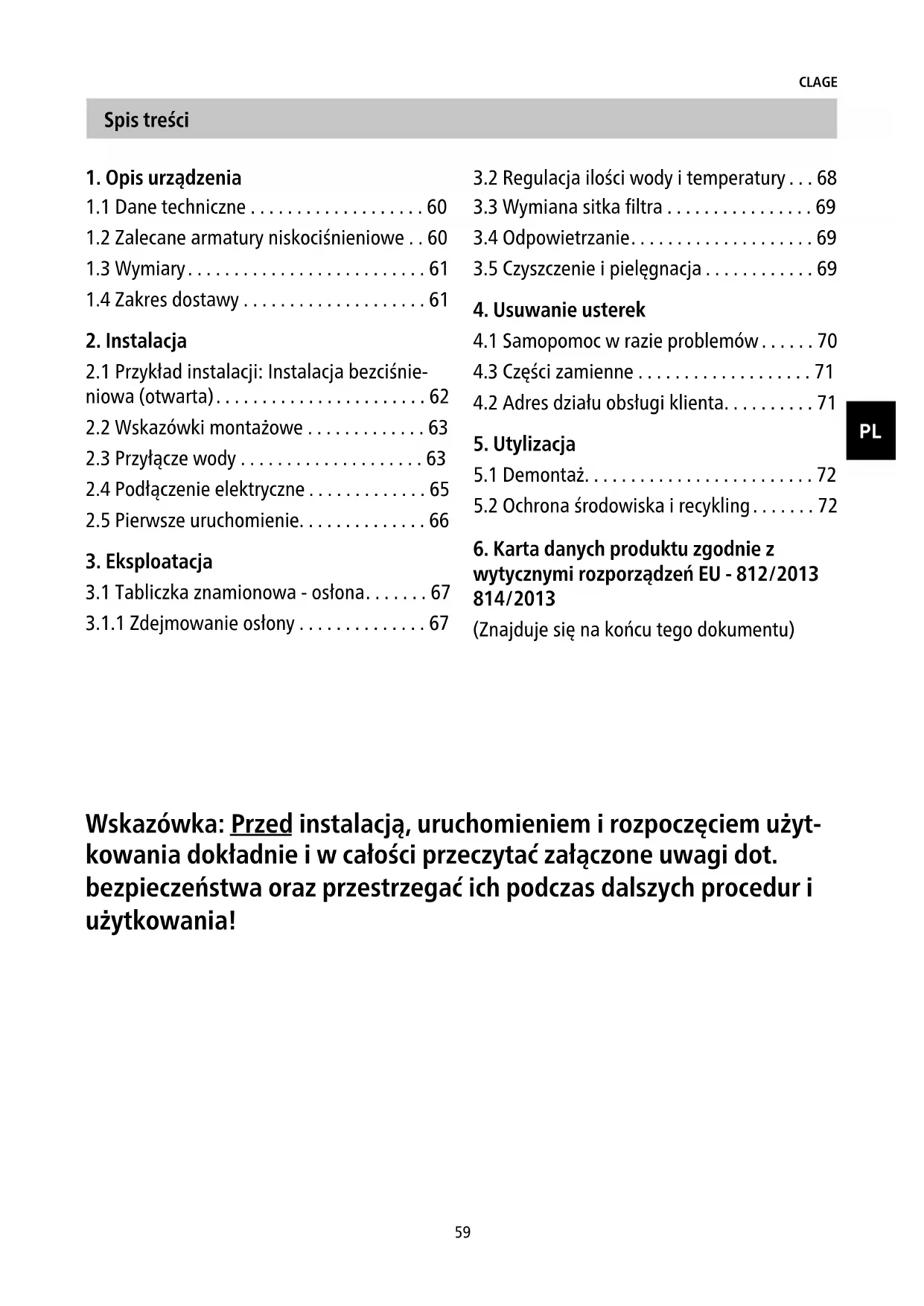

INSTRUKCJA OBSŁUGI M3 Clage

1.1 Dane techniczne 60
1.2 Zalecane armatury niskociśnieniowe .. 60
1.3 Wymiary....61
1.4 Zakres dostawy 61

2. Instalacja

2.1 Przykład instalacji: Instalacja bezciśnie- niowa (otwarta)....62
2.2 Wskazówki montażowe ..... 63
2.3 Przyłącze wody 63
2.4 Podłączenie elektryczne ..... 65
2.5 Pierwsze uruchomienie....66

3. Eksploatacja

3.1 Tabliczka znamionowa - osłona.....67
3.1.1 Zdejmowanie osłony ..... 67

3.2 Regulacja ilości wody i temperatury . . . 68
3.3 Wymiana sitka filtra ..... 69
3.4 Odpowietrzanie....69
3.5 Czyszczenie i pielęgnacja ..... 69

4. Usuwanie usterek

4.1 Samopomoc w razie problemów ..... 70
4.3 Części zamienne ..... 71
4.2 Adres działu obsługi klienta.....71

5. Utylizacja

5.1 Demontaż....72
5.2 Ochrona środowiska i recykling ..... 72

6. Karta danych produktu zgodnie z wytycznymi rozporządzeń EU - 812/2013 814/2013

(Znajduje się na końcu tego dokumentu)

Wskazówka: Przed instalacją, uruchomieniem i rozpoczęciem użytkowania dokładnie i w całości przeczytać załączone uwagi dot. bezpieczeństwa oraz przestrzegać ich podczas dalszych procedur i użytkowania!

Opis urządzenia

1. Opis urządzenia

Mały przepływowy podgrzewacz wody jest przeznaczony do zasilania ciepłą wodą pojedynczego punktu czerpalnego, w szczególności umywalki, i należy zainstalować go z armaturą niskociśnieniową.

Po otwarciu zaworu ciepłej wody armatury podgrzewacz włącza się automatycznie i ogrzewa wodę w czasie jej przepływu przez urządzenie. Tylko wtedy urządzenie zużywa prąd. Wzrost temperatury jest przy tym zależny od natężenia przepływu.

1.1 Dane techniczne

Typ M 3 M 4 M 6 M 7
Klasa w efektywności energetycznej A *	)
Pojemność znamionowa Litry 0,2
Dopuszczalne nadciśnienie robocze MPa (bar) 0 (0); Tylko do instalacji beziśnieniowej!
System grzewczy System grzewczy z Efektywny nieosłonięty system grzewczy IES®
Minimalna rezystancja wody przy 15°C 1) Ωcm	1100
Maksymalna temperatura na wlocie °C 20
Napięcie znamionowe 1~ / N / PE 230 V AC				2~ / PE 400 V AC
Moc znamionowa kW	3,5	4,4	5,7	6,5
Prąd znamionowy A	15,2	19,1	24,8	16,3
Minimalny wymagany przekrój kabla mm2	1,5	2,5	4,0	1,5
Wydajność wody ciepłej przy Δt = 25 K 2) l/min	2,0	2,5	3,3	3,7
Ilość wody do włączenia l/min	1,3	1,8	2,2	2,4
Ilość wody do wyłączenia l/min	1,0	1,4	1,7	2,0
Przybliżony ciężar po napełnieniu wodą kg 1,5
Rodzaj ochrony	IP 25
Oznaczenie / Znak jakości	patrz tabliczka znamionowa

*) Dane odpowiadają rozporządzeniu EU nr 812/2013. Karta produktu znajduje się na końcu tego dokumentu.
1) Informację na temat specyficznej rezystancji wody można uzyskać w przedsiębiorstwie wodociągowym.
2) Wzrost temperatury z np. 15°C do 40°C.

1.2 Zalecane armatury niskociśnieniowe

Typ armatury	SNM	END	EWT	AEN
Nr części	1100-04200	1100-04410	1100-04420	1100-04255

Opis urządzenia

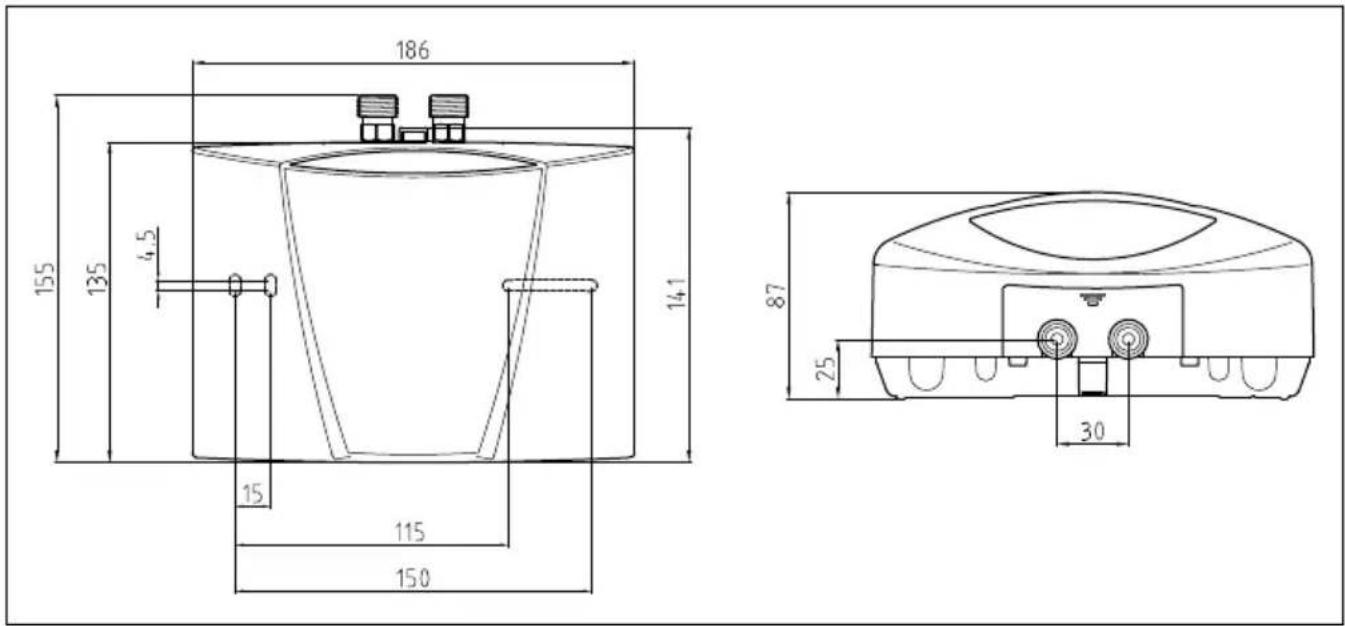

1.3 Wymiary

186 155 135 4,5 14,1 15 115 150 87 25 30

Rys. 1: »Wymiary« (w mm)

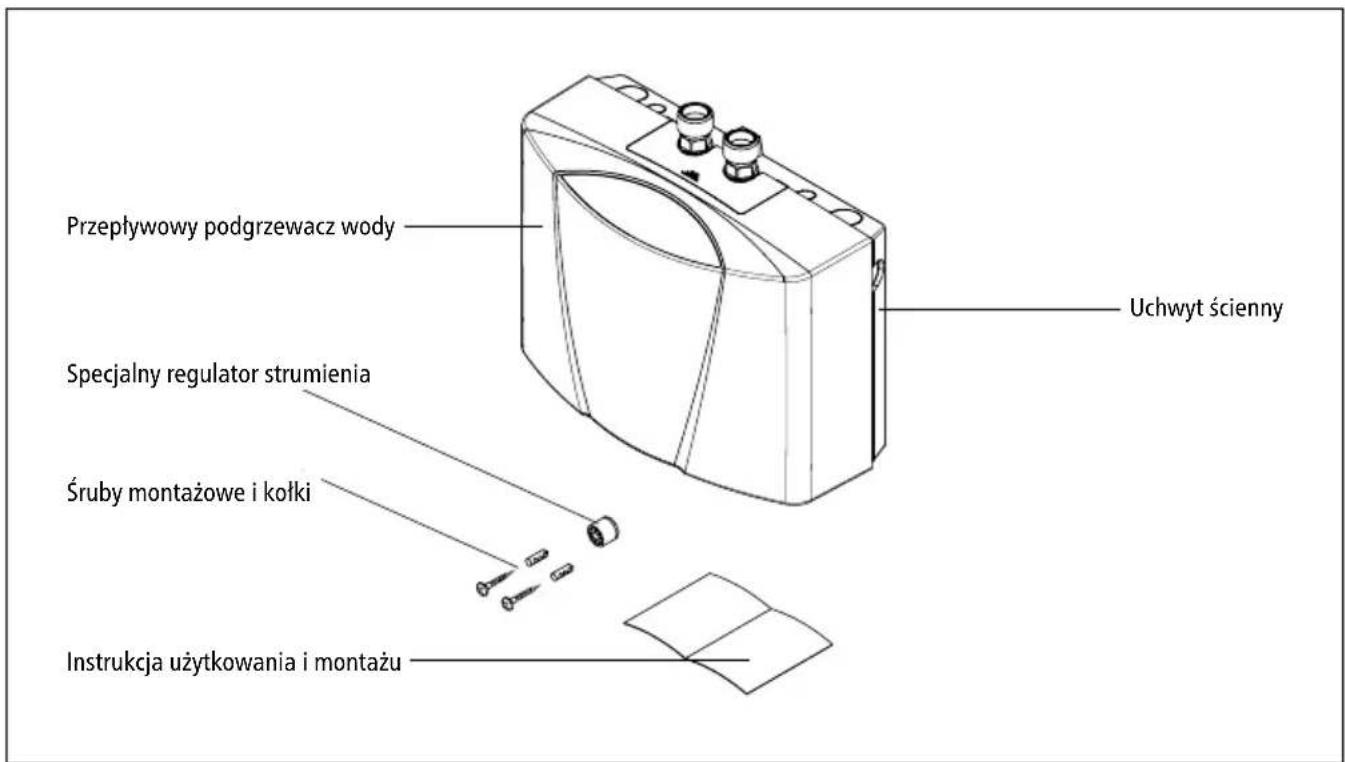

1.4 Zakres dostawy

Przepływowy podgrzewacz wody Uchwyt scienny Specjalny regulator strumienia Śruby montażowe i kołki Instrukcja użytkowania i montażu

Rys. 2: »Zakres dostawy«

Instalacja

2. Instalacja

Montaż, pierwsze uruchomienie i konserwacja tego urządzenia mogą być przeprowadzane wyłącznie przez specjalistę, który w pełnym zakresie odpowiada za przestrzeganie istniejących norm i przepisów dotyczących bezpieczeństwa. Producent nie ponosi odpowiedzialności za uszkodzenia, wynikające z nieprzestrzegania niniejszej instrukcji!

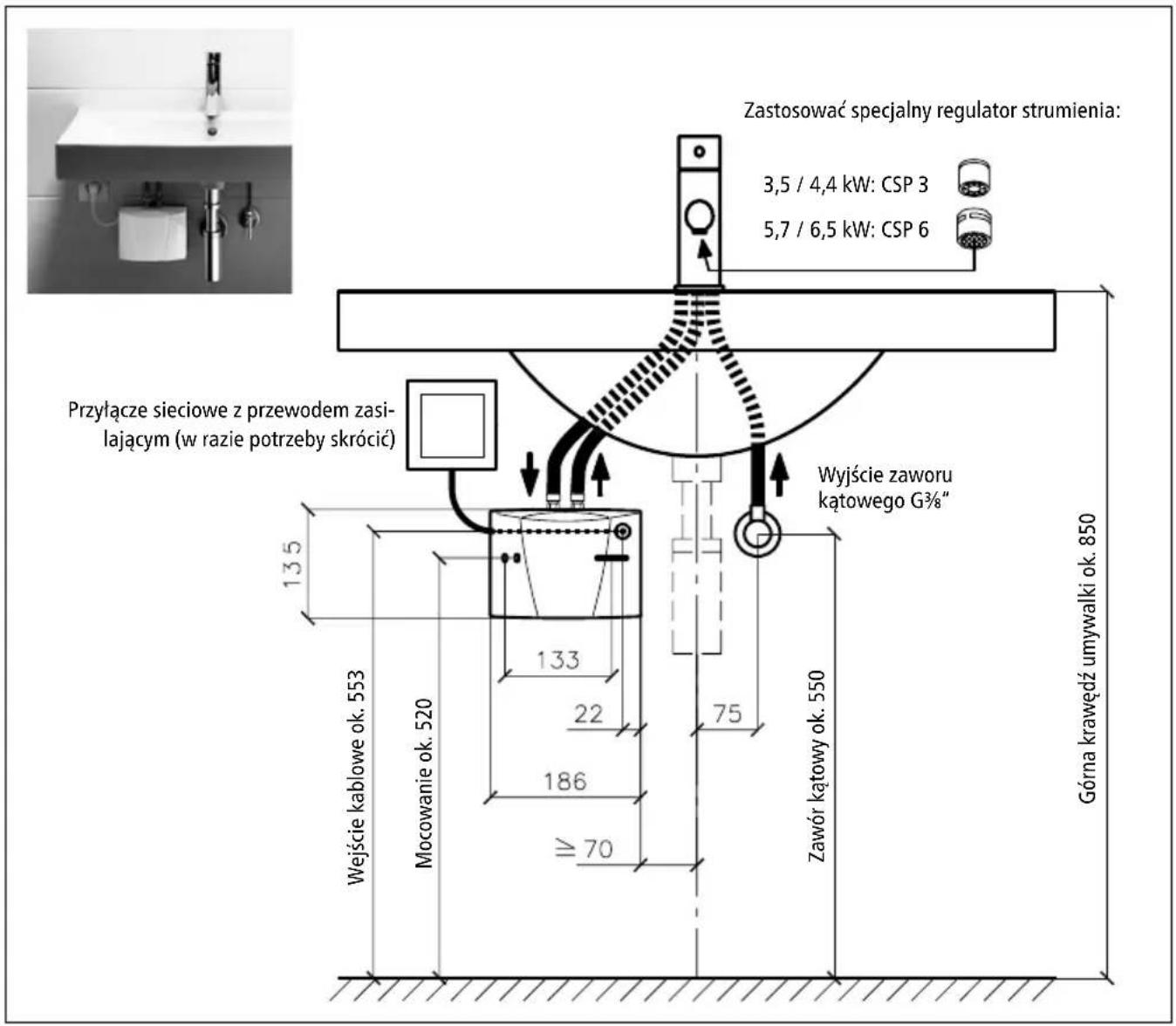

2.1 Przykład instalacji: Instalacja beziśnieniowa (otwarta)

Zastosować specjalny regulator strumienia: 3,5 / 4,4 kW: CSP 3 5,7 / 6,5 kW: CSP 6 Przyłącze sieciowe z przewodem zasi- lającym (w razie potrzeby skrócić) Wyjście zaworu kątowego G³/8" 135 133 22 186 ≥ 70 Wejście kablowe ok. 553 Mocowanie ok. 520 75 Zawór kątowy ok. 550 Górna krawędź umywalki ok. 850

Rys. 3: »Bezciśnieniowa (otwarta) instalacja z armaturą do bezciśnieniowych urządzeń do wody ciepłej« (wymiary w mm)

Instalacja

2.2 Wskazówki montażowe

Montaż odbywa się bezpośrednio na przewodach przyłączeniowych armatury sanitarnej. Prawidłowe działanie przepływowego podgrzewacza gwarantujemy wyłącznie w przypadku stosowania armatur i akcesoriów firmy CLAGE. Podczas instalacji należy przestrzegać następujących punktów:

• normy DIN VDE 0100 oraz EN 806, jak również przepisów prawnych obowiązujących w danym kraju i postanowień lokalnego przedsiębiorstwa elektroenergetycznego i wodociągowego;
• danych technicznych i informacji na tabliczce znamionowej pod ośłoną.
• Przepływowy podgrzewacz wody musi być łatwo dostępny dla celów konserwacyjnych. Musi być zainstalowany osobny zawór odcinający.
• Urządzenie może być użytkowane wyłącznie w połączeniu z armaturą niskociśnieniową.
• W opakowaniu nie można zostawić żadnych elementów wyposażenia.
• Należy przestrzegać wymagań minimalnych dotyczących określonej rezystancji właściwej wody. Informację na temat rezystywności wody można uzyskać od właściwego przedsiębiorstwa wodociągowego.
• Urządzenie nie jest przeznaczone do zasilania prysznica w ciepłą wodę.

2.3 Przyłącze wody

1. Przepływowy podgrzewacz należy zainstalować tak, aby przyłącza wody były ustawione pionowo do góry i było możliwe ich bezpośrednie podłączenie do przyłączy armatury sani-tarnej.

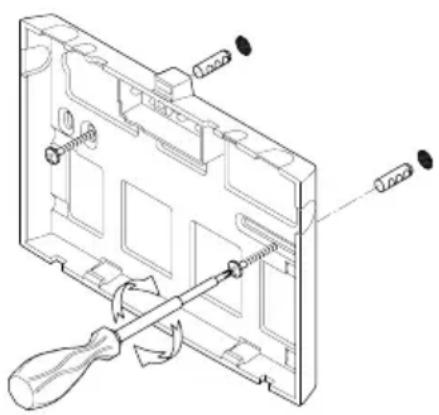

2. Przymocować uchwyt ścienny do ściany za pomocą odpowiednich śrub i kołków.
3. Założyć urządzenie od góry na uchwyt ścienny i je zablokować. Urządzenie można użytkować jedynie po prawidłowym zablokowaniu na uchwycie ściennym.

Rys. 4: »Montaż uchwytu ściennego«

Instalacja

1. Przed podłączeniem przewodów wody do urządzenia należy je dokładnie przeptukać.
2. Połączyć przyłącza wody z odpowiednimi przyłączami armatury. Dopływ wody jest oznaczony na tabliczce znamionowej (pod osłoną) kolorem niebieskim, a odpływ wody kolorem czerwonym.

a b c e a d

a. Uszczelka
b. Sitko filtrujące
c. Przyłącze zimnej wody (dopływ)
d. Przyłącze ciepłej wody (odpływ)
e. Ostona tabliczki znamionowej

Rys. 5: »Podłączenie przewodów wody«

1. Upewnić się, że przewody wody nie powodują oddziaływania siły mechanicznej na przepły- wowy podgrzewacz.
2. Otworzyć zawór ciepłej wody armatury i sprawdzić szczelność wszystkich połączeń.

Instalacja

2.4 Podłączenie elektryczne

Przed wykonaniem podłączenia elektrycznego należy całkowicie napełnić urządzenie wodą i je odpowietrzyć, kilkakrotnie otwierając i zamykając zawór ciepłej wody armatury. W przeciwnym razie może wystąpić uszkodzenie elementu grzejnego!

1. ⚠️ Odłączyć przewody elektryczne od źródła napięcia.
2. Upewnić się, że przekrój przewodu zasilającego jest zgodny z informacji zawartymi w danych technicznych w niniejszej instrukcji.
3. Upewnić się, że wyłącznik ochronny jest zgodny z przekrojem przewodu przyłączeniowego urządzenia i przekrojem przewodu zasilającego.
4. Przepływowy podgrzewacz z wtyczką ze stykiem ochronnym:

a. Sprawdzić, czy gniazdo wtykowe jest połączone z przewodem ochronnym.
b. Włożyć wtyczkę ze stykiem ochronnym do gniazda wtykowego.

Alternatywnie:

1. Przepływowy podgrzewacz bez wtyczki z przewodem ochronnym:

a. Zwrócić uwagę na to, że zgodnie z wymogami normy VDE 0700, po stronie instalacji wymagany jest wielobiegunowy odłącznik o szerokości otwarcia styku ≥ 3 mm na fazę.
b. Podłączyć przewód przyłączeniowy za pośrednictwem puszki przyłączeniowej urządzenia, zgodnie ze schematem połączeń.

Alternatywnie:

1. Podłączenie do przewodu ułożonego na stałe:

a. Zwrócić uwagę na to, że zgodnie z wymogami normy VDE 0700, po stronie instalacji wymagany jest wielobiegunowy odłącznik o szerokości otwarcia styku ≥ 3 mm na fazę.
b. Przewód ułożony na stałe musi mieć minimalny przekrój zgodny z informacjami zawartymi w rozdziale »Dane techniczne«. Maksymalny przekrój wynosi 6 mm².
c. Otworzyć pokrywę przepływowego podgrzewacza, zdejmując osłonę tabliczki znamionowej, odkręcając znajdującą się pod nią śrubę obudowy i ostrożnie zdejmując pokrywę.
d. Wymontować wstępnie zamontowany przewód przyłączeniowy.
e. Poprowadzić przewód ułożony na stałe przez tulejkę do urządzenia i połączyć żyły zgodnie ze schematem połączeń. Tulejka musi obejmować przewód w sposób zapewniający wodoszczelność.
f. Zamontować pokrywę z powrotem na urządzeniu.

Musi być podłączony przewód ochronny!

Instalacja

PE N L Q

M 7 (400 V)
Rys. 6: »Schemat połączeń«

2.5 Pierwsze uruchomienie

Jeszcze nie włącać prądu!

1. Otworzyć zawór ciepłej wody armatury i zaczekać, aż woda będzie wypływać bez pęcherzy powietrza, aby odpowietrzyć przepływowy podgrzewacz.

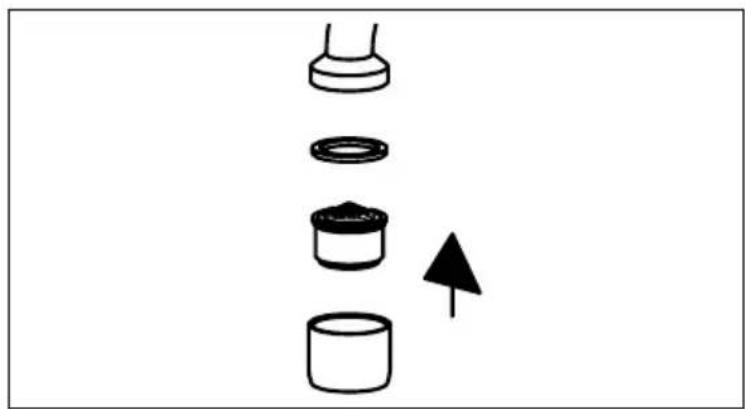

2. Włożyć dołączony specjalny regulator strumienia do tulejki (M 22/24) na wylocie armatury, aby uzyskać optymalny strumień wody przy oszczędnym natężeniu przepływu.

Rys. 7: »Zastosować specjalny regulator strumienia«

1. Włączyć prąd.
2. W razie potrzeby dopasować ilość wody, jeżeli, przykładowo, temperatura nie jest osiągana. Odpowiednią procedurę opisano w rozdziale »Eksploatacja«.
3. Wyjaśnić użytkownikowi działanie i sposób użytkowania przepływowego podgrzewacza i przekazać mu niniejszą instrukcję do informacji i przechowania.
4. Zarejestrować urządzenie za pomocą karty rejestracyjnej w dziale obsługi klienta lub na stronie internetowej www.clage.pl.

Eksploatacja

3. Eksploatacja

Po otwarciu zaworu wody na armaturze przepływowy podgrzewacz wody włącza się automatycznie. Po zamknięciu armatury urządzenie automatycznie się wyłącza.

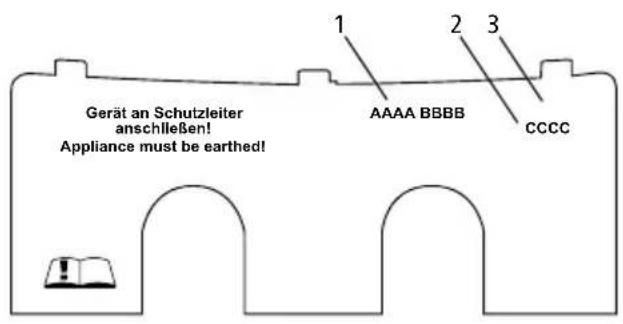

3.1 Tabliczka znamionowa - osłona

Na spodniej stronie osłony, obok oznaczenia typu urządzenia (1) znajdują się także numer seryjny urządzenia (2) oraz numer artykułu (3).

Rys. 8: »Ostona tabliczki znamionowej«

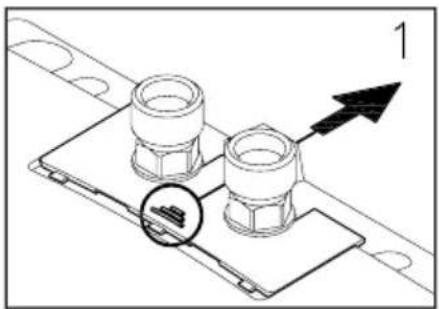

3.1.1 Zdejmowanie ostony

Pod tą osłoną znajduje się tabliczka znamionowa i śruba z kapturkiem.

1. Przesunąć osłone w kierunku uchwytu ściennego, naciskając na żłobkowanie.
2. Docisnąć tylne narożniki w dół, aż przednia krawędź się uniesie.
3. Wyjąć ostone do przodu.

Rys. 9: »Zdejmowanie ostony«

Eksploatacja

3.2 Regulacja ilości wody i temperatury

Wykonanie poniższych czynności należy zlecić fachowcowi.

Zdjąć osłonę, poluzować znajdującą się pod nią śrubę z kapturkiem, a następnie zdjąć kapturek.

Maksymalna osiągalna temperatura i maksymalne natężenie przepływu są uzależnione od warunków w miejscu instalacji.

Aby przy niskich temperaturach zimnej wody uzyskać komfortową temperaturę wylotową lub przy wysokich temperaturach zimnej wody uzyskać duże natężenie przepływu, przepływ można ustawić za pomocą śruby regulacyjnej. Kierunek obrotu śruby pokazano na poniższym rysunku:

Kierunek obrotów
Natężenie przepływu	-	+
Temperatura	+	-

Rys. 10: »Regulacja ilości wody i temperatury«

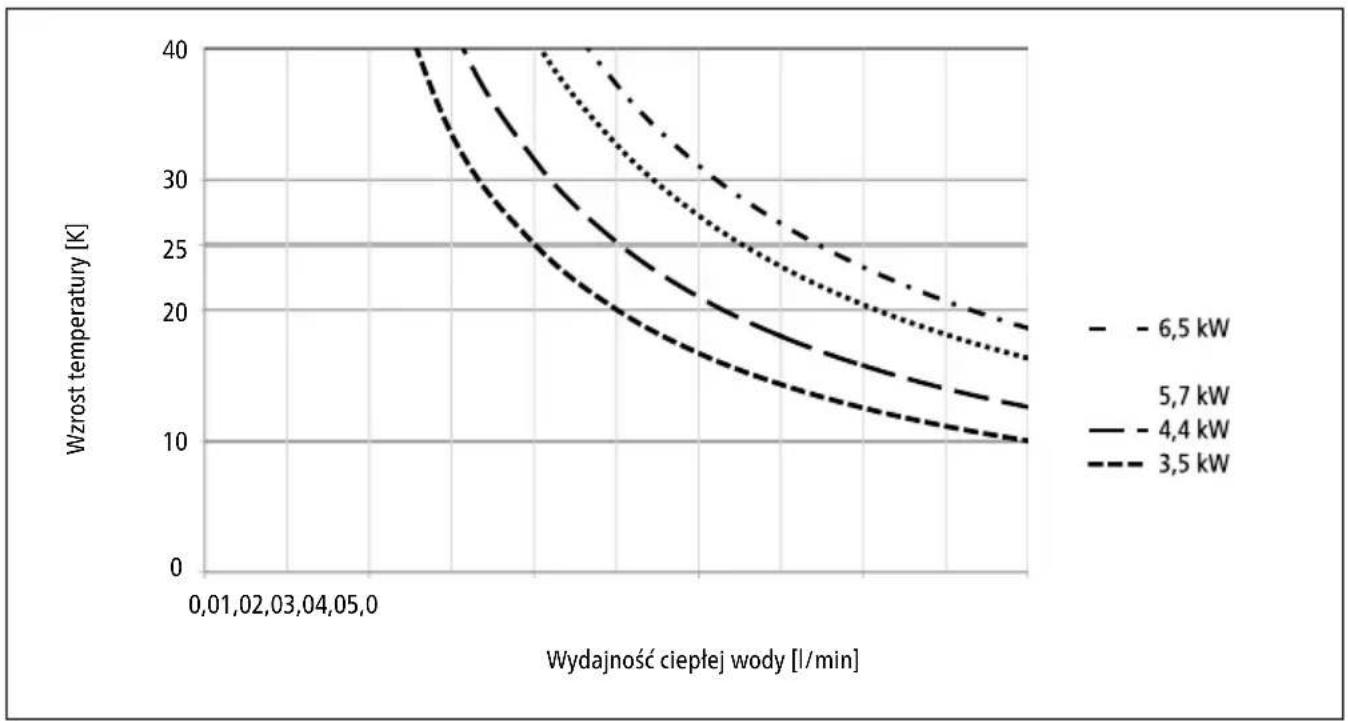

Rys. 11: »Wzrost temperatury i wydajność wody ciepłej«

Eksploatacja

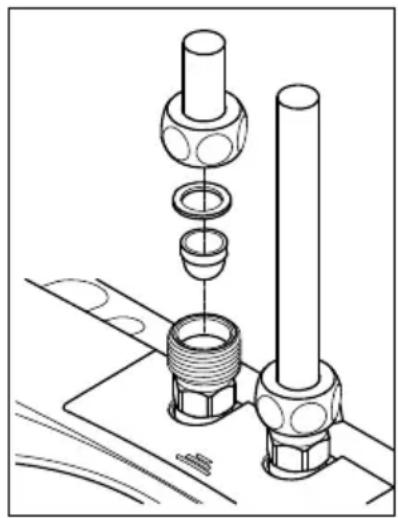

3.3 Wymiana sitka filtra

Przyłącze zimnej wody przepływowego podgrzewacza jest wyposażone w sitko filtra.

Zabrudzenie sitka filtra może spowodować zmniejszenie wydajności wody ciepłej. Czyszczenie lub wymianę należy wykonać zgodnie z poniższym opisem.

1. ⚠️ Odłączyć przewody elektryczne przepływowego podgrzewacza od źródła napięcia.
2. Zamknąć zawór odcinający na przewodzie dopływowym.
3. Odkręcić przewód wody od dopływu. Dopływ wody jest oznaczony na tabliczce znamionowej (pod osłoną) kolorem niebieskim. Może przy tym wypłynąć woda.
4. Podważyć sitko filtra ze złączki przepływowego podgrzewacza i je wyczyścić lub wymienić.
5. Włożyć czyste sitko filtra z powrotem do złączki i połączyć przewód wody z dopływem wody przepływowego podgrzewacza.
6. Odpowietrzyć przepływowy podgrzewać zgodnie z opisem w rozdziale »Odpowietrzanie«.
7. Włączyć napięcie.

Po każdym opróżnieniu (np. po wykonaniu prac w instalacji wodociągowej lub po wykonaniu napraw urządzenia) przed ponownym uruchomieniem konieczne jest odpowietrzenie przepływowego podgrzewacza.

1. Odłączyć przewody elektryczne przepływowego podgrzewacza od źródła napięcia.
2. Otworzyć zawór ciepłej wody armatury i zaczekać, aż woda będzie wypływać bez pęcherzy powietrza, aby odpowietrzyć przepływowy podgrzewacz.
3. Włączyć napięcie.

3.5 Czyszczenie i pielęgnacja

• Powierzchnie z tworzywa sztucznego i armatura sanitarna wymagają tylko przetarcia wilgotną ściereczką. Nie stosować żadnych środków czyszczących zawierających substancje ścierne, rozpuszczalniki lub chlor.
• Dla uzyskania prawidłowego dostarczania wody należy regularnie odkręcać i czyścić armaturę (regulatory strumienia i główki prysznicowe). Celem zagwarantowania w każdym momencie prawidłowego działania oraz bezpieczeństwa pracy urządzenia, co trzy lata należy zlecać przegląd części elektrycznych i hydraulicznych uznanemu specjalistycznemu zakładowi.

4. Usuwanie usterek

4.1 Samopomoc w razie problemów

Ta tabela umożliwia odnalezienie i usunięcie przyczyny ewentualnie występującej usterki.

Problem Możliwa przyczyna	Środki zaradcze
Brak wody Zablokowany dopływ wody		Odkręcić główny zawór wody i zawór kątowy
Mniej wody niż oczekiwa-na ilość	Brak regulatora strumienia	Zamontować specjalny regulator stru-mienia
	Zbyt małe ciśnienie wody Sprawdzić ciśnienie przepływu wody
	Zanieczyszczenia	Usunąć brud z sitka filtra, zaworu kąto-wego / armatury
Urządzenie się włącza i wyłącza	Wahania ciśnienia wody,zbyt mały przepływ	Usunąć zanieczyszczenia / zwiększyć ciśnienie wody, zamknąć inne punkty poboru, zmniejszyć tłumienie zaworu kątowego
Urządzenie włącza się w sposób słyszalny, a mimo to płynie zimna woda	Niewłaściwe podłączenie do prądu Sprawdzić podłączenie do prądu
	Brak napięcia	Sprawdzić bezpieczniki w instalacji domowej
	Uszkodzona spirala grzewcza Wymienić spirale grzewczą (fachowiec)
Urządzenie nie włącza się w sposób słyszalny, a woda pozostaje zimna	Zamienione przyłącza wody Sprawdzić instalację
	Zbyt małe ciśnienie bieżącej wody	Sprawdzić ustawienie ilości wody (facho-wiec), zmniejszyć tłumienie zaworu kąto-wego, sprawdzić ciśnienie wody
	Zanieczyszczenia	Usunąć zanieczyszczenia z dopływu i odpływu
Wahania temperatury cie- płej wody	Wahania ciśnienia wody Ustabilizować ciśnienie przepływu wody
	Wahania napięcia elektrycznego Sprawdzić napięcie
Temperatura wody ciepłej jest zbyt niska	Zbyt silny przepływ lub zbyt mała tempe-ratura na wlocie	Dopasować ustawienie przepływu wody (fachowiec)
	Zbyt niski pobór mocy Sprawdzić zasilanie
	M 6: Uszkodzona spirala grzewcza Wymienić spirale grzewczą (fachowiec)

W przypadku uszkodzenia przewodu przyłączeniowego urządzenia, wymagana jest jego wymiana przez fachowca w celu uniknięcia zagrożeń. Uszkodzony przewód należy wymienić na oryginalny przewód przyłączeniowy firmy (dostępny jako część zamienna).

Jeżeli urządzenie wciąż nie będzie działać prawidłowo, skontaktować się z Biurem Obsługi Klienta.

Usuwanie usterek

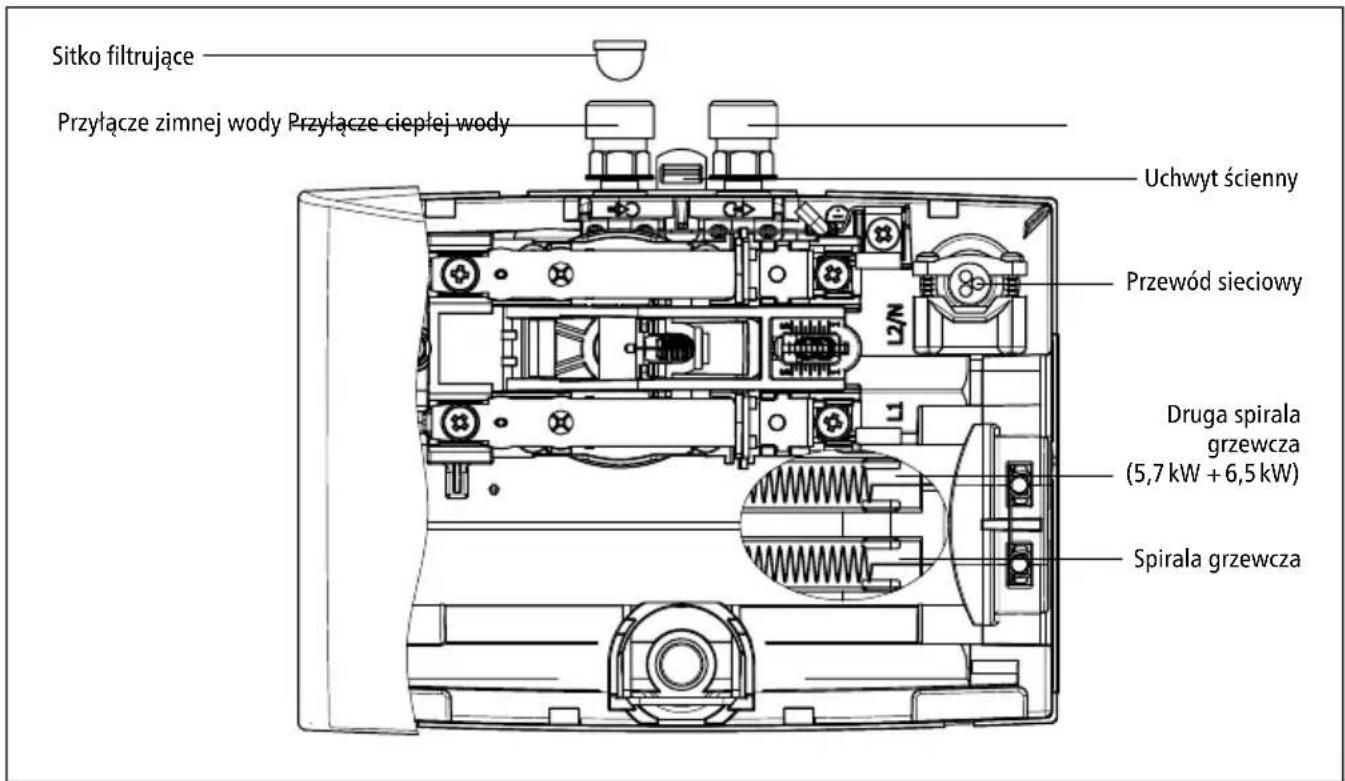

4.3 Części zamienne

Przy zamawianiu części zawsze podawać typ urządzenia i numer seryjny!

Sitko filtrujące Przyłącze zimnej wody Przyłącze ciepłej wody Uchwyt scienny Przewód sieciowy Druga spirala grzewcza (5,7 kW + 6,5 kW) Spirala grzewcza

Rys. 13: »Części zamienne«

4.2 Adres działu obsługi klienta

CLAGE Polska Spółka z o.o.

Biuro obsługi klienta

ul. Wichrowa 4

PL-60-449 Poznań

Polska

Tel: [phone]

e-mail: [e-mail]

www.clage.pl

Jeżeli występuje usterka, należy wysłać urządzenie z listem przewozowym i dowodem zakupu w celu sprawdzenia lub naprawy.

Utylizacja

5. Utylizacja

5.1 Demontaż

1. ⚠️ Odłączyć przewody elektryczne przepływowego podgrzewacza od źródła napięcia.
2. Zamknąć zawór odcinający na przewodzie dopływowym.
3. Rozłączyć połączenie elektryczne w puszce przyłączeniowej urządzenia lub wyciągnąć wtyczkę ze stykiem ochronnym, jeżeli urządzenie jest w nią wyposażone.
4. Odłączyć przewody wody od przyłączy urządzenia. Może przy tym wypłynąć woda.

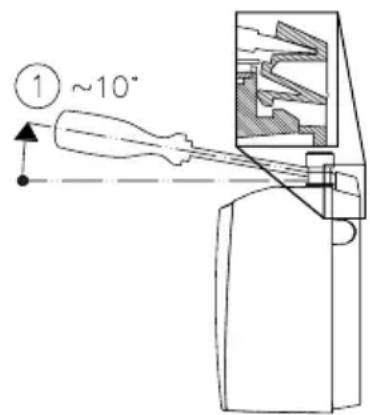

5. Zdjąć urządzenie z uchwytu ściennego. W tym celu włożyć szeroką końcówkę śrubokręta do oporu w blokadę między złączkami wody i lekko nacisnąć blokadę do góry. Odchylić urządzenie o maksymalnie 15° do przodu i unieść je do góry.
6. Odkręcić uchwyt ścienny od ściany.

① ~10°

② ~15°

③

Rys. 14: »Zdejmowanie urządzenia z uchwytu ściennego«

5.2 Ochrona środowiska i recykling

Niniejszy produkt został wyprodukowany z materiałów i komponentów o wysokiej jakości, które można ponownie przetworzyć. W przypadku utylizacji prosimy zwrócić uwagę, aby urządzenia elektryczne po zakończeniu użytkowania nie były wyrzucane razem z odpadami domowymi. W związku z tym urządzenie musi zostać dostarczone do komunalnych punktów przyjmujących elektrozłom. Taka prawidłowa utylizacja służy ochronie środowiska i zapobiega możliwym szkodliwym oddziaływaniom na człowieka i środowisko, które mogą wynikać z niewłaściwego przetwarzania urządzeń po zakończeniu okresu ich eksploatacji. Dokładniejsze informacje dotyczące najbliższego punktu zbiórki lub przedsiębiorstwa recyklingowego można uzyskać w odpowiednim urzędzie administracji lokalnej.

Klienci handlowi: Aby zutylizować urządzenia, skontaktować się ze sprzedawcą lub dostawcą. Udzielą oni dalszych informacji na ten temat.

Obsah

1. Popis přístroje

> pl Karta danych produktu zgodnie z wytycznymi rozporządzeń EU

(a) Nazwa lub znak towarowy, (b.1) Nazwa urządzenia, (b.2) Typ urządzenia, (c) Profil obciążenia, (d) Klasa wydajności energetycznej przygotowywania ciepłej wody, (e) Wydajność energetyczna przygotowywania ciepłej wody, (f) Roczne zużycie prądu, (g) Alternatywny profil obciążenia, odpowiednia wydajność energetyczna przygotowywania ciepłej wody i odpowiednie roczne zużycie prądu, o ile dostępne, (h) Ustawienia temperatury regulatora temperatury pogrzewacza wody, (i) Poziom ciśnienia akustycznego w pomieszczeniach.

Dodatkowe wskazówki: Wszystkie szczególne środki, które należy podejmować w trakcie montażu, uruchamiania, użytkowania i konserwacji podgrzewacza wody są zawarte w instrukcji montażu i obsługi. Wszystkie podane dane został określone na podstawie wytycznych zawartych w dyrektywach europejskich. Różnice względem informacji o produkcie podanych w innym miejscu wynikają z różnych warunków testowych. Zużycie energii określono na podstawie ustandardyzowanej metody zgodnie z wytycznymi UE. Rzeczywiste zapotrzebowanie urządzenia na energię jest zależne od konkretnego zastosowania.
