DCX Next - Kocioł Clage - Bezpłatna instrukcja obsługi

Marka	Clage
Model	DCX Next
Typ produktu	Elektroniczny przepływowy podgrzewacz wody
Wymiary (W x S x G)	468 x 170 x 363 mm
Waga (z wodą)	4,2 kg
Zasilanie elektryczne	Trójfazowe 380–415 V AC, 50/60 Hz
Moc nominalna regulowana	18, 21, 24 lub 27 kW w zależności od ustawienia
Predefiniowane temperatury	35 °C, 38 °C, 42 °C, 48 °C, 55 °C
Przepływ uruchomienia	1,5 l/min
Maksymalny przepływ	8,0 l/min
Ciśnienie nominalne	1,0 MPa (10 bar)
Przyłącze wody	G 1/2"
System grzewczy	Goły drut IES®
Klasa ochronności	IP25
Klasa efektywności energetycznej	A (UE 812/2013)
Roczne zużycie energii elektrycznej	471 kWh (profil obciążenia M)
Poziom mocy akustycznej	15 dB(A)
Wyświetlacz i sterowanie	5 kolorowych diod LED, centralny przycisk dotykowy
Bezpieczeństwo	Ogranicznik temperatury (STB), ogranicznik ciśnienia (SDB), ochrona IP25
Konserwacja	Czyszczenie filtra, odpowietrzanie po opróżnieniu, kontrola co 3 lata
Akcesoria w zestawie	Uchwyt ścienny, szablon montażowy, uszczelka itp.

Często zadawane pytania - DCX Next Clage

Jak ustawić temperaturę wody na podgrzewaczu DCX Next?

Naciśnij centralny przycisk, aby przejrzeć pięć predefiniowanych temperatur: 35 °C (mycie rąk), 38 °C (prysznic), 42 °C (kąpiel), 48 °C (kuchnia) i 55 °C (czyszczenie). Wybrana temperatura jest sygnalizowana kolorową diodą LED.

Co oznacza miganie diody LED temperatury podczas podgrzewania?

Dioda LED miga, gdy osiągnięta zostanie granica wydajności. Oznacza to, że maksymalna moc nie wystarcza do podgrzania przepływu wody do ustawionej temperatury. Zmniejsz przepływ ciepłej wody na kranie, aby dioda LED ponownie świeciła światłem stałym.

Dlaczego woda pozostaje zimna, a diody LED się nie świecą?

Może to być spowodowane wyzwoleniem wewnętrznego bezpiecznika lub wyłącznika ciśnieniowego bezpieczeństwa. Sprawdź wyłącznik automatyczny i załącz go ponownie. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak odpowietrzyć podgrzewacz po konserwacji?

Wyłącz zasilanie elektryczne. Otwórz kurek zimnej wody, aby przepłukać przewód, a następnie kilkakrotnie otwieraj i zamykaj kurek ciepłej wody, aż przestanie wydobywać się powietrze. Następnie przywróć zasilanie. Urządzenie zacznie grzać po 10 sekundach ciągłego przepływu.

Jak wyczyścić filtr wlotu wody?

Odłącz urządzenie od sieci. Zamknij zawór odcinający w przyłączu zimnej wody. Odkręć śrubę zamykającą i wyjmij filtr. Wyczyść go lub wymień, a następnie przykręć. Otwórz zawór odcinający i odpowietrz.

Jaką moc powinienem wybrać dla mojej instalacji?

Maksymalna moc zależy od przekroju kabla i wyłącznika automatycznego. Użyj dostarczonego narzędzia pomocniczego, aby ustawić przełącznik na żądaną wartość: 18, 21, 24 lub 27 kW (DCX Next). Czynność tę powinien wykonać profesjonalista.

Co zrobić, jeśli wszystkie diody LED migają?

Oznacza to wykrycie błędu przez urządzenie. Zanotuj zachowanie diod LED (patrz tryb informacyjny) i skontaktuj się z serwisem. Możesz najpierw spróbować wyłączyć i ponownie włączyć zasilanie.

Czy mogę zainstalować urządzenie w łazience?

Tak, urządzenie jest certyfikowane IP25 i może być instalowane w strefie ochronnej 1 zgodnie z VDE 0100. Musi być umieszczone w pomieszczeniu zabezpieczonym przed mrozem i dostępnym do konserwacji.

Jak zablokować panel sterowania?

Wybierz żądaną temperaturę, a następnie odłącz urządzenie. Wyjmij zworę z elektroniki mocy i umieść ją w pozycji 3. Podłącz ponownie urządzenie: panel jest zablokowany. Aby odblokować, umieść zworę w pozycji WYŁĄCZONY.

Gdzie znaleźć serwis posprzedażowy dla mojego podgrzewacza Clage?

Centralny serwis we Francji: CLAGE SAS, 4A Rue Gutenberg, 57200 Sarreguemines, tel. [phone]. W Belgii: KV Systeme sprl, rue du Parc 83, 4470 Saint-George-sur-Meuse. W Niemczech: CLAGE GmbH, Pirolweg 4, 21337 Lüneburg.

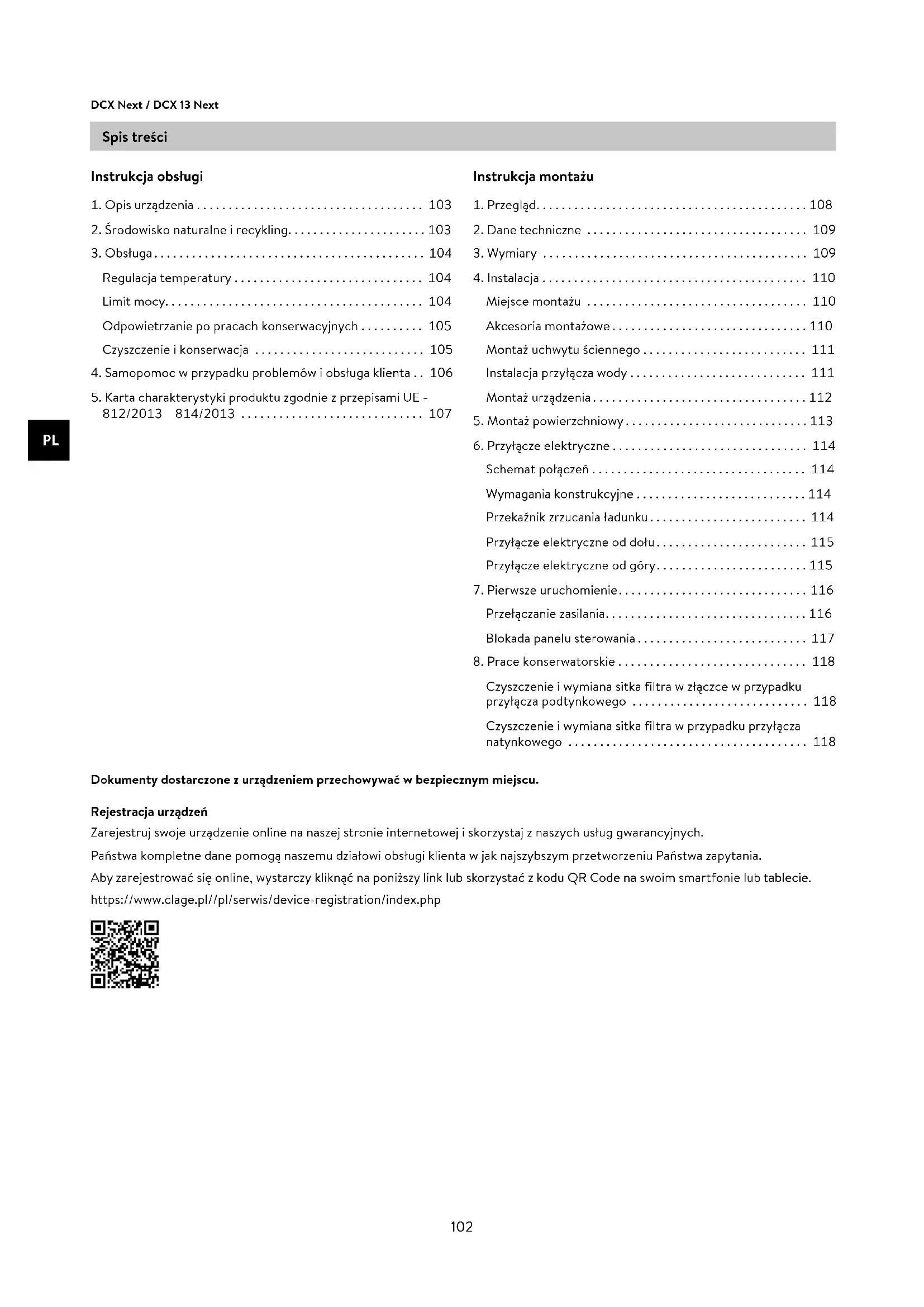

INSTRUKCJA OBSŁUGI DCX Next Clage

1. Opis urządzenia 103
2. Środowisko naturalne i recykling....103
3. Obstuga.... 104
   Regulacja temperatury 104
   Limit mocy.... 104
   Odpowietrzanie po pracach konserwacyjnych ..... 105
   Czyszczenie i konserwacja 105
4. Samopomoc w przypadku problemów i obsługa klienta .. 106
5. Karta charakterystyki produktu zgodnie z przepisami UE - 812/2013 814/2013 107

Instrukcja montażu

1. Przegląd.... 108
2. Dane techniczne 109
3. Wymiary 109

4. Instalacja 110
   Miejsce montażu 110
   Akcesoria montażowe....110
   Montaż uchwytu ściennego .... 111
   Instalacja przyłącza wody 111
   Montaż urządzenia....112

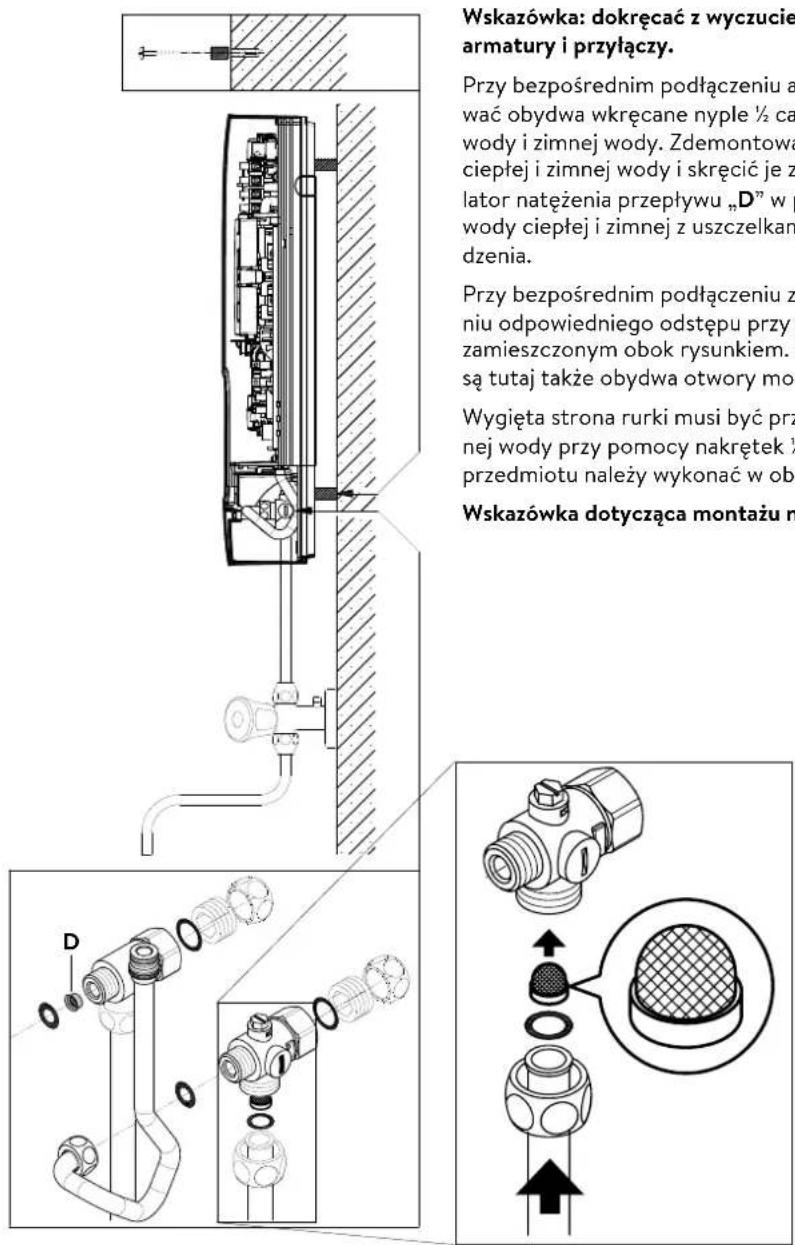

5. Montaż powierzchniowy....113

6. Przyłącze elektryczne 114

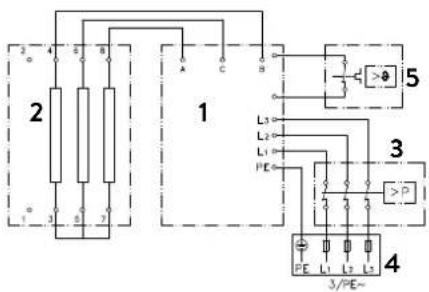

Schemat połączeń 114

Wymagania konstrukcyjne 114

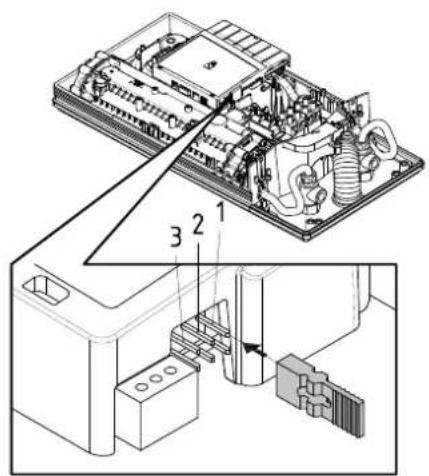

Przekaznik zrzucania ładunku.... 114

Przyłącze elektryczne od dołu.... 115

Przyłącze elektryczne od góry....115

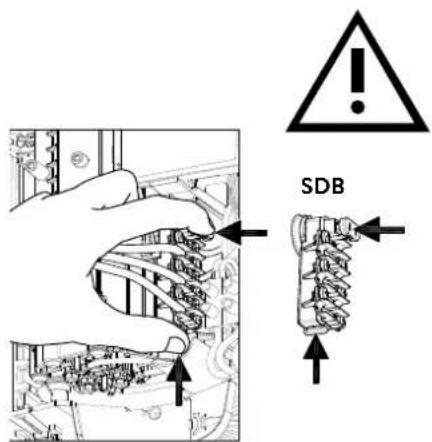

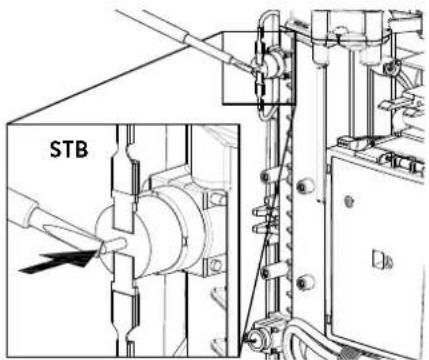

1. Pierwsze uruchomienie.... 116

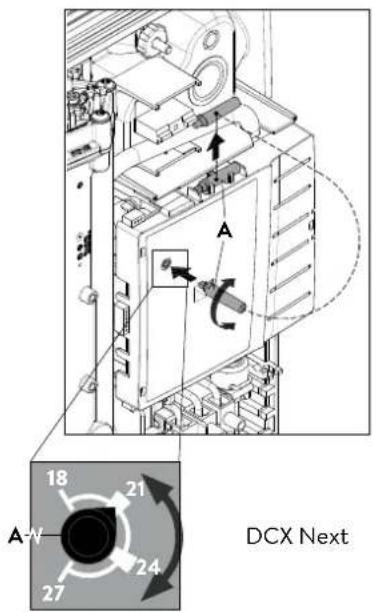

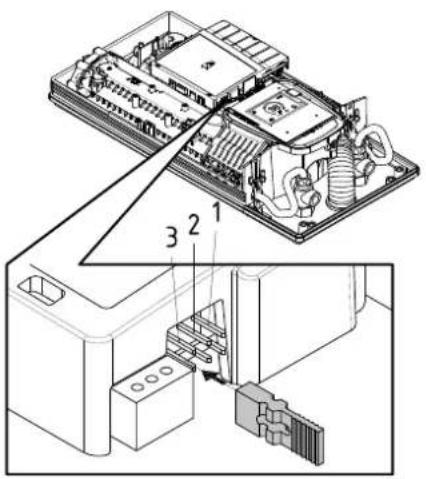

Przełączanie zasilania....116

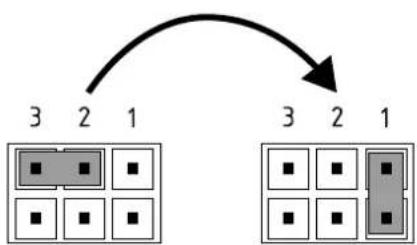

Blokada panelu sterowania.... 117

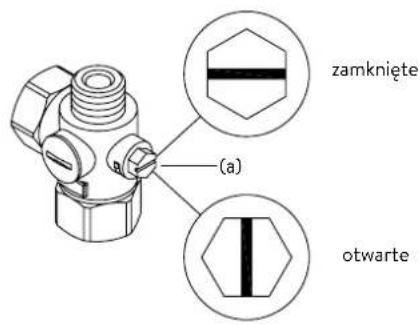

1. Prace konserwatorskie 118

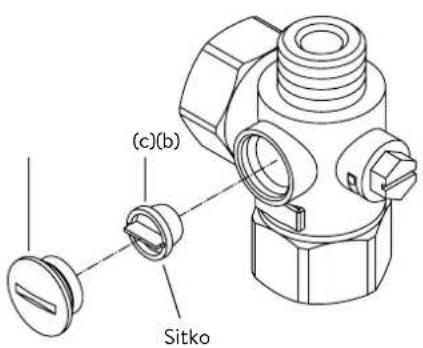

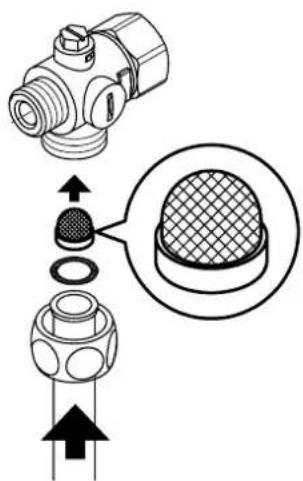

Czyszczenie i wymiana sitka filtra w złączce w przypadku przyłącza podtynkowego 118

Czyszczenie i wymiana sitka filtra w przypadku przyłącza natynkowego 118

Dokumenty dostarczone z urządzeniem przechowywać w bezpiecznym miejscu.

Rejestracja urządzeń

Zarejestruj swoje urządzenie online na naszej stronie internetowej i skorzystaj z naszych usług gwarancyjnych.

Państwa kompletne dane pomogą naszemu działowi obsługi klienta w jak najszybszym przetworzeniu Państwa zapytania.

Aby zarejestrować się online, wystarczy kliknąć na poniższy link lub skorzystać z kodu QR Code na swoim smartfonie lub tablecie.

https://www.clage.pl//pl/serwis/device-registration/index.php

Instrukcja obsługi

Wskazówka: Przed instalacją, uruchomieniem i rozpoczęciem użytkowania dokładnie i w całości przeczytać załączone uwagi dot. bezpieczeństwa oraz przestrzegać ich podczas dalszych procedur i użytkowania!

1. Opis urządzenia

COMFORT 36° 42° -40° 35° 55° ECO HOT CLAGE

Przepływowy podgrzewacz wody E-comfort DCX Next / DCX 13 Next to sterowany elektronicznie, ciśnieniowy przepływowy podgrzewacz wody do zdecentralizowanego doprowadzania wody do jednego lub kilku punktów poboru.

Układ elektroniczny steruje poborem mocy w zależności od wybranej temperatury na wyjściu, odpowiedniej temperatury na wejściu i natężenia przepływu, aby osiągnąć zadaną temperaturę dokładnie w tym samym stopniu i utrzymać ją na stałym poziomie w przypadku wahań ciśnienia. Za pomocą środkowego przycisku dotykowego temperaturę na wylocie można ustawić na 35 °C, 38 °C, 42 °C, 48 °C lub 55 °C.

Jeżeli temperatura na wlocie jest niska, a natężenie przepływu jest wysokie, może się zdarzyć, że nie zostanie osiągnięta ustawiona temperatura na wylocie z powodu przekroczenia limitu mocy. Temperaturę na wylocie można zwiększyć przez zmniejszenie ilości ciepłej wody za pomocą armatury.

Przepływowy podgrzewacz wody może być używany w połączeniu z zewnętrznym przekaźnikiem zrzutu obciążenia dla elektronicznych przepływowych podgrzewaczy wody (szczegóły w instrukcji montażu).

Z momentem otwarcia zaworu ciepłej wody, automatycznie włącza się przepływowy podgrzewacz. Zamknięcie zaworu powoduje automatyczne wyłączenie urządzenia.

2. Środowisko naturalne i recykling

Niniejszy produkt wyprodukowano w sposób neutralny dla klimatu zgodnie ze Scope 1 + 2. Zalecamy pobieranie prądu pochodzącego w 100% z ekologicznych źródeł, aby eksploatacja produktu również przebiegała w sposób neutralny dla klimatu.

Niniejszy produkt został wyprodukowany z materiałów i komponentów o wysokiej jakości, które można ponownie przetworzyć. W przypadku utylizacji prosimy zwrócić uwagę, aby urządzenia elektryczne po zakończeniu użytkowania nie były wyrzucane razem z odpadami domowymi. Dlatego należy zabrać to urządzenie do jednego z miejskich punktów zbiórki, w których zużyte urządzenia elektroniczne poddaje się recyklingowi. Taka prawidłowa utylizacja służy ochronie środowiska i zapobiega możliwym szkodliwym oddziaływaniom na człowieka i środowisko, które mogą wynikać z niewłaściwego przetwarzania urządzeń po zakończeniu okresu ich eksploatacji. Dokładniejsze informacje dotyczące najbliższego punktu zbiórki lub przedsiębiorstwa recyklingowego można uzyskać w odpowiednim urzędzie administracji lokalnej.

Klienci handlowi: Aby zutylizować urządzenia, skontaktować się ze sprzedawcą lub dostawcą. Udzielą oni dalszych informacji na ten temat.

3. Obstuga

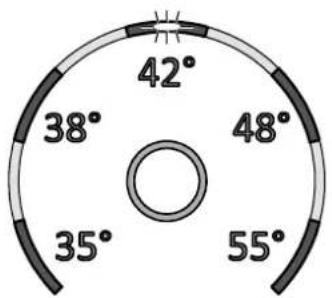

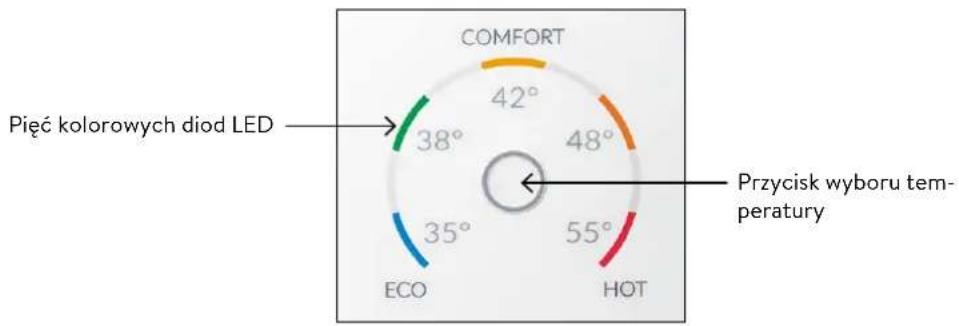

Regulacja temperatury

Za pomocą przycisku wyboru temperatur można szybko wybrać jedną z pięciu wstępnie ustawionych temperatur dla typowych zastosowań ciepłej wody „Mycie rąk” 35 °C, „Prysznic” 38 °C, „Wanna” 42 °C, „Kuchnia” 48 °C i „Czyszczenie” 55 °C.

Każde naciśnięcie przycisku ustawia kolejny, wyższy poziom:

35^ C 38^ C 42^ C 48^ C 55^ C

Ponowne naciśnięcie przycisku ○ rozpocznie cykl od początku.

Aktualnie ustawioną temperaturę wskazuje jedna z pięciu kolorowych diod LED.

Limit mocy

Jeżeli pełna moc przepływowego podgrzewacza wody nie wystarcza do podgrzania pobranej ilości wody, dioda LED wartości zadanej zaczyna migać (np. zimą, gdy kilka punktów poboru jest otwartych jednocześnie). Po zmniejszeniu przepływu ciepłej wody dioda LED świeci światłem ciągłym, ponieważ moc jest ponownie wystarczająca do osiągnięcia ustawionej temperatury.

Informacje o urządzeniu

Naciśnięcie i przytrzymanie przycisku wyboru temperatury przez 10 sekund powoduje otwarcie trybu informacyjnego. Po dziesięciu sekundach wszystkie diody LED zapalą się na krótko i wyłączą się ponownie, aby potwierdzić, że tryb informacyjny jest aktywny. Stan urządzenia wskazują diody LED:

• Dioda LED na dole po lewej stronie: WYL. = brak przepływu wody; MIGANIE = przepływ wody poniżej punktu załączenia; WŁ. = przepływ wody powyżej punktu załączenia.
• Dioda LED na górze pośrodku: WŁ. = ogrzewanie aktywne; MIGANIE = limit mocy. W przeciwnym razie Wył.
• Dioda LED na dole po prawej: WYL. = urządzenie OK; MIGANIE = wykryto błąd (skontaktować się z działem obsługi klienta)

Wyświetlacz powraca do normalnej pracy po upływie 60 sekund lub po krótkim naci- śnięciu przycisku.

3. Obstuga

Odpowietrzanie po pracach konserwacyjnych

Przed pierwszym uruchomieniem wymagane jest odpowietrzenie przepływowego podgrzewacza wody. Po każdym opróżnieniu z wody (z powodu np. prac przy instalacji wodociągowej, ryzyka zamarznięcia lub z powodu napraw urządzenia), zanim urządzenie zostanie ponownie uruchomione, także musi zostać odpowiedrzone.

1. Odłączyć przepływowy podgrzewacz wody od sieci, wyłączając bezpieczniki.
2. Odkręcić regulator strumienia wody od armatury, a następnie otworzyć zawór zimnej wody, aby do czysta przepłukać przewód rurowy doprowadzania wody i uniknąć zabrudzenia urządzenia lub regulatora strumienia wody.
3. Następnie wielokrotnie otwierać i zamykać zawór ciepłej wody, aż z instalacji nie będą wydobywać się pęcherzyki powietrza, a przepływowy podgrzewacz wody będzie odpowiedrzony.
4. Dopiero wtedy do przepływowego podgrzewacza wody można ponownie podłączyć zasilanie i ponownie wkręcić regulator strumienia wody.
5. Po ok. 10 sekundach ciągłego przepływu wody urządzenie uaktywni podgrzewanie.

Czyszczenie i konserwacja

• Powierzchnie z tworzywa sztucznego i armatura sanitarna wymagają tylko przetarcia wilgotną ściereczką. Nie stosować żadnych środków czyszczących zawierających substancje ścierne, rozpuszczalniki lub chlor.
• Dla uzyskania prawidłowego dostarczania wody należy regularnie odkręcać i czyścić armaturę (np. regulatory strumienia i główki prysznicowe). Celem zagwarantowania w każdym momencie prawidłowego działania oraz bezpieczeństwa pracy urządzenia, co trzy lata należy zlecać przegląd części elektrycznych i hydraulicznych uznanemu specjalistycznemu zakładowi.

4. Samopomoc w przypadku problemów i obsługa klienta

Naprawy mogą być przeprowadzane tylko przez uznane specjalistyczne zakłady instalacyjne.

Jeżeli błędu nie da się usunąć przy pomocy tej tabeli, proszę zwrócić się do Centralnego Biura Obsługi Klienta. Proszę trzymać w pogotowiu dane zawarte w tabliczce znamionowej urządzenia!

CLAGE Polska Spółka z o.o.

ul. Wichrowa 4

PL-60-449 Poznań

Polska

Tel: [phone]

Biuro obsługi klienta

Pirolweg 4

21337 Lüneburg

Niemcy

Tel.: [phone]

[e-mail]

Przepływowy podgrzewacz wody został starannie wyprodukowany i wielokrotnie sprawdzony przed wysyłką. Jeżeli pojawia się problem, to najczęściej jego przyczyną jest drobnostka. Najpierw należy wyłączyć i ponownie włączyć bezpieczniki, aby „zresetować” układ elektroniczny. Następnie sprawdzić, czy uda się samodzielnie usuńąć problem przy użyciu poniższej tabeli. Pozwoli to uniknąć kosztów za niepotrzebne wezwanie serwisu.

DCX Next / DCX 13 Next
Problem Przyczyna: Środki zaradcze
Woda pozostaje zimna, wskaźnik temperatury nie świeci się	Zadział bezpiecznik domowy	Wymienić lub włączyć bezpiecznik
	Zadział presostat bezpieczeństwa	Poinformować dział obsługi klienta
Woda pozostaje zimna, świeci się wskaźnik temperatury	Zadział temperaturowy wyłącznik bezpieczeństwa	Poinformować dział obsługi klienta
Woda pozostaje zimna, wszystkie diody LED migają	Urządzenie wykryło błąd	Poinformować dział obsługi klienta
Woda się nagrzewa, wszystkie diody LED migają oprócz wskaźnika temperatury	Urządzenie wykryło błąd	Poinformować dział obsługi klienta
Strumień gorącej wody staje się coraz słabszy	Armatura wylotowa zanieczyszczona lub pokryta kamieniem	Oczyścić regulator strumienia, głowicę prysznicową i sitko
	Sitko filtra wlotowego zanieczyszczone lub pokryte kamieniem	Zlecić oczyszczenie sitka filtra przez dział obsługi klienta
Wskaźnik temperatury miga podczas ogrzewania	Osiągnięto limit mocy	Zmniejszyć przepływ ciepłej wody na armaturze
Wybrana temperatura nie została osiągnięta	Zimna woda jest dodawa-na w armaturze	Pobierać tylko ciepłą wodę, ustawić temperaturę użytkowania, sprawdzić temperaturę na wylocie
Przycisk dotykowy nie reaguje poprawnie	Panel sterowania jest mokry	Wytrzeć panel sterowania do sucha miękką ściereczką

1. Karta charakterystyki produktu zgodnie z przepisami UE - 812/2013 814/2013

a b c d e f h i
	b.1 b.2				_WH % kWh	AEC °C LdB(A)		WA
CLAGE DCX Next 5E-270P-3B XS A					39 471		55 15
CLAGE DCX13 Next 5E-135P-3B			XS A		39	472	55 15

Objaśnienia

a	Nazwa lub znak towarowy
b.1	Nazwa urządzenia
b.2	Typ urządzenia
c	Profil obciążenia
d	Klasa wydajności energetycznej przygotowywania ciepłej wody
e	Wydajność energetyczna przygotowywania ciepłej wody
f	Roczne zużycie prądu
g	Alternatywny profil obciążenia, odpowiednia wydajność energetyczna przygotowywania ciepłej wody i odpowiednie roczne zużycie prądu, o ile dostępne
h	Ustawienia temperatury regulatora temperatury pogrzewacza wody
i	Poziom ciśnienia akustycznego w pomieszczeniach

Dodatkowe wskazówki

	Wszystkie szczególne środki, które należy podejmować w trakcie montażu, uruchamiania, użytkowania i konserwacji podgrzewacza wody są zawarte w instrukcji montażu i obsługi
	Wszystkie podane dane został określone na podstawie wytycznych zawartych w dyrektywach europejskich. Różnice względem informacji o produkcie podanych w innym miejscu wynikają z różnych warunków testowych.
	Zużycie energii określono na podstawie ustandardyzowanej metody zgodnie z wytycznymi UE. Rzeczywiste zapotrzebowanie urządzenia na energię jest zależne od konkretnego zastosowania.

Instrukcja montażu

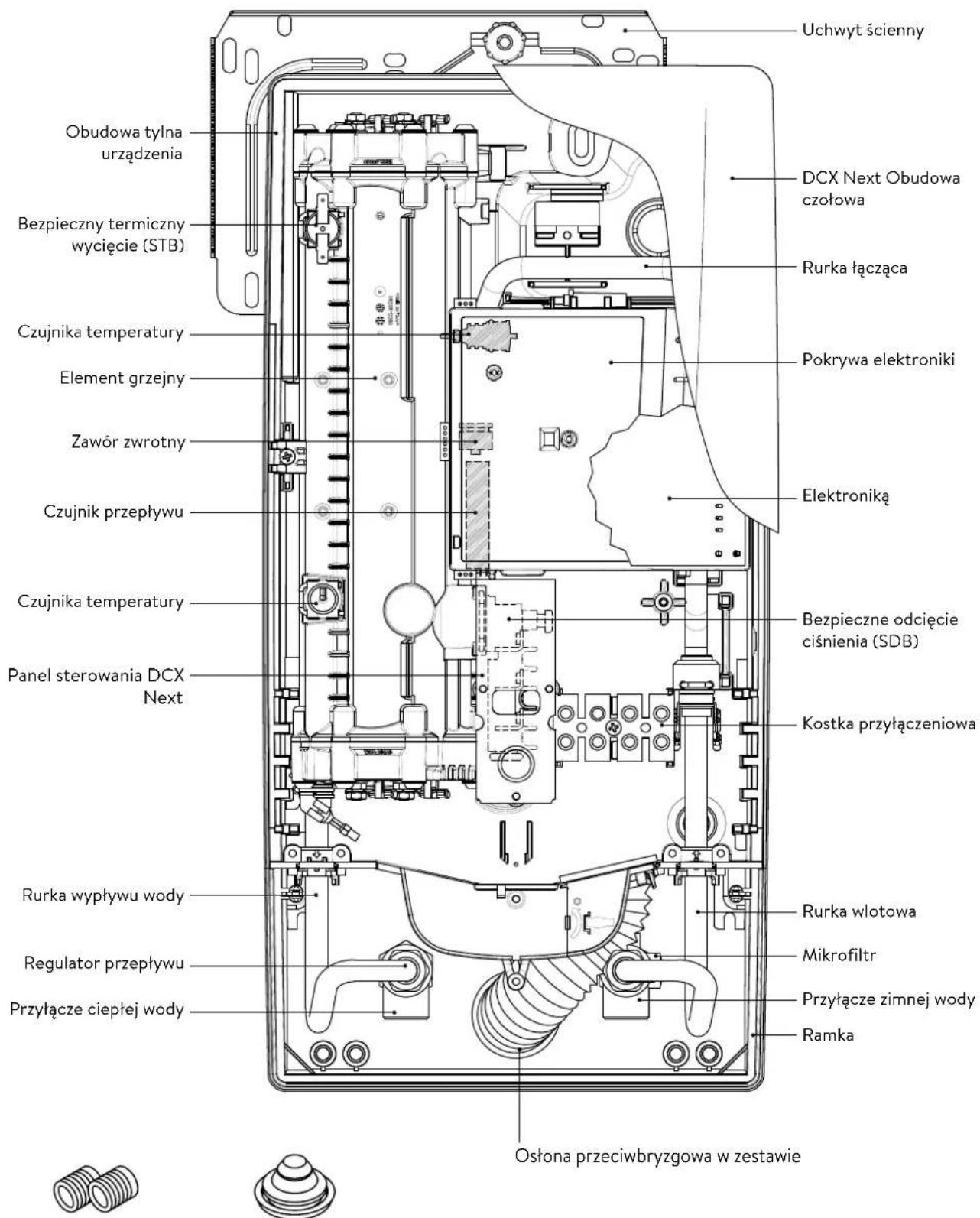

1. Przegład

Uchwyt ścienny DCX Next Obudowa czołowa Bezpieczny termiczny wycięcie (STB) Rurka łącząca Pokrywa elektroniki Czujnika temperatury Element grzejny Zawór zwrotny Czujnik przepływu Czujnika temperatury Panel sterowania DCX Next Bezpieczne odcięcie ciśnienia (SDB) Kostka przyłączeniowa Rurka wypływu wody Regulator przepływu Przyłącze ciepłej wody Rurka wlotowa Mikrofiltr Przyłącze zimnej wody Ramka Osłona przeciwbryzgowa w zestawie

Tulejka uszczelniającaNypel gwintowany ½ cala

2. Dane techniczne

Typ DCX13 Next DCX Next
Klasa w efektywności energetycznej	A *)
Moc nominalna/ prąd znamionowy	11kW..13,5kW (16A..20A)		18kW..27kW (26A..39A)
Wybrana moc/ prąd 11kW / 16A		13,5kW / 20A	18kW / 26A	21kW / 30A	24kW / 35A	27kW / 39A
Przyłącze elektryczne	3~/PE 380..415V AC		3~/PE 380..415V AC			3~/PE 400V AC
Wymagany przekrój przewodów 1)	1,5mm2	2,5mm2	4,0mm2	4,0mm2	6,0mm2	6,0mm2
Wydajność ciepłej wody (l/min)max. przy Δt = 28 Kmax. przy Δt = 38 K	5,6 2)4,1	6,9 2)5,1 2)	9,2 2)6,8	10,7 2)7,9	12,3 2)9,0 2)	13,8 2)10,2 2)
Pojemność bloku grzejnego 0,4 l
Nadciśnienie znamionowe 1,0 MPa (10 bar)
Rodzaj połączenia odporny na ciśnienie / bezciśnieniowy
System grzewczy	Nieosłonięty element grzejny IES®
Wymagane parametry wody: przy15 °C rezystywność przewodnośc wody	≥ 1100 Ωcm≤ 90 mS/m
Temperatura wody na wejściu	≤ 30°C
Przepływ załączający	1,5l/min - 5,0 3)		1,5l/min - 8,0 3)
Spadek ciśnienia	0,08 bar przy 1,5l/min 1,3 bar przy 9,0l/min 4)
Zakres regulacji temperatury	35°C / 38°C / 42°C / 48°C / 55°C
Przyłącze wody	G 1⁄2 cala
Waga (w stanie napełnionym)	4,2 kg
Klasa ochrony przed porażeniemprądem wg VDE	I
Znaki zgodności/ bezpieczeństwa	[×3TZ] IP25 CE

*) Deklaracja jest zgodna z rozporządzeniem UE nr 812/2013.
1) Maksymalny dopuszczalny rozmiar kabla wynosi 10 mm² w połączeniu elektrycznym od góry.
2) Woda mieszana
3) Ograniczony przepływ, w celu uzyskania optymalnego wzrostu temperatury
4) Bez ogranicznika regulującego przepływ wody

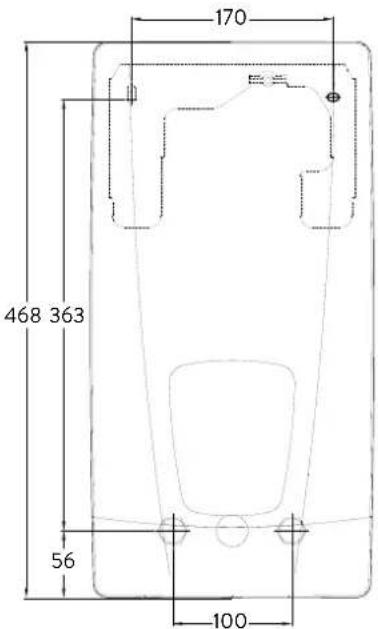

3. Wymiary

170 468 363 56 100

Wymiary w mm

239 96

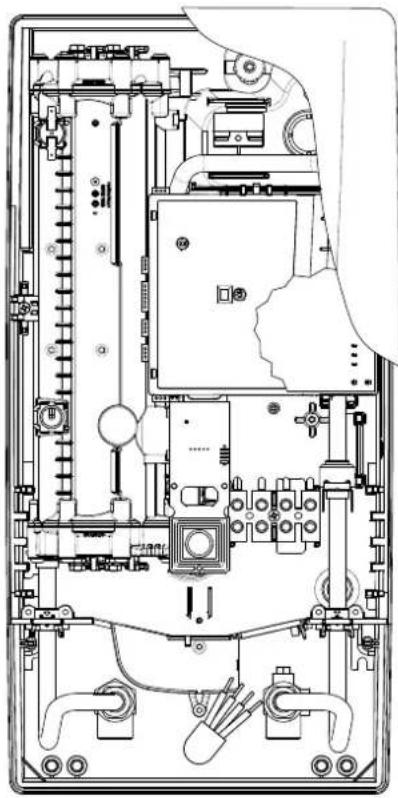

4. Instalacja

CLAGE Lüneburg DIN 4109 PA-IX 16951/I MPA NRW.

Na postawie krajowych rozporządzeń budowlanych dla tego urządzenia wydane zostało ogólnobudowlane świadectwo badania hałasów w celu poświadczenia zastosowalności pod względem warunków hałaśliwości.

Podgrzewacz musi być przyłączony tylko do instalacji elektrycznej wykonanej w układzie sieciowym TN-S lub TN-C-S wg EN 806 Ponadto należy stosować się do:

• np. VDE 0100
- Przepisów Rejonowych Zakładów Energetycznych i Zakładów Wodociągowych
- Danych zamieszczonych na tabliczce znamionowej i danych technicznych
- Należy używać wyłącznie odpowiednich i nieuszkodzonych narzędzi

Miejsce montażu

• Urządzenie instalować tylko w pomieszczeniach nie narażonych na działanie temperatur poniżej 0 °C. Urządzenie nigdy nie może być wystawione na działanie mrozu.
• Urządzenie musi być montowane na ścianie i musi być zainstalowane z przyłączami wodnymi w dół lub alternatywnie poprzecznie z pozostawionymi przyłączami wodnymi.
• Urządzenie ma stopień ochrony IP25 i można je instalować zgodnie z VDE 0100 część 701 (IEC 60364-7) w strefie ochronnej 1.
• Celem uniknięcia strat ciepła, odległość pomiędzy przepływowym podgrzewaczem a miejscem poboru wody powinna być możliwie niewielka.
• Urządzenie musi być dostępne dla celów konserwacji.
• Rury z tworzyw sztucznych mogą być stosowane tylko wtedy, gdy są zgodne z normą DIN 16893, seria 2.
• Rezystywność (rezystancja właściwa) wody przy temperaturze 15 °C musi wynosić przynajmniej 1100 Ω cm. Informacje odnośnie rezystywności wody można uzyskać w lokalnym przedsiębiorstwie zaopatrzenia w wodę.

Akcesoria montażowe

Te akcesoria montażowe są dostępne do przeprowadzenia instalacji w trudnych warunkach:

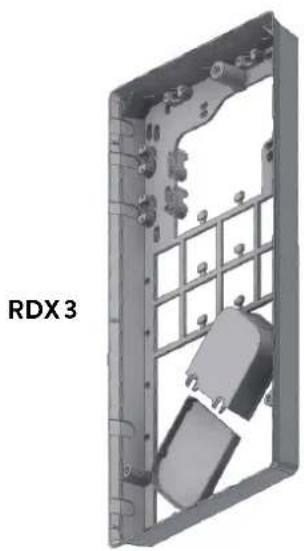

Ramka montażowa RDX 3 ramka montażowa

(Nr części 36100)

Za pomocą tej ramki montażowej można zainstalować przepływowy podgrzewacz wody, jeżeli połączenie elektryczne wychodzi ze ściany w dowolnym miejscu pod urządzeniem.

Podczas używania ramki montażowej, stopień ochrony IP zmienia się z IP25 na IP24.

Zestaw rurek i elementów przyłączeniowych VDX

(Nr części 34120) — wymagane RDX / RDX 3! —

Za pomocą tego zestawu montażowego można zamontować przepływowy podgrzewacz wody, gdy przyłącza wody znajdują się na ścianie pod urządzeniem z przesunięciem, zamienione miejscami lub też są poprowadzone bokiem na ścianie do urządzenia.

Przyłącze elektryczne może znajdować się na ścianie w dowolnym miejscu pod urządzeniem lub być ułożone natynkowo.

Zestaw rurek i elementów przyłączeniowych UDX

(Nr części 34110) — wymagane RDX / RDX 3! —

Za pomocą tego zestawu montażowego można zamontować przepływowy podgrzewacz wody, gdy przyłącza wody są zakończone nad urządzeniem. Przyłącze elektryczne może znajdować się na ścianie w dowolnym miejscu pod urządzeniem lub być ułożone natynkowo.

4. Instalacja

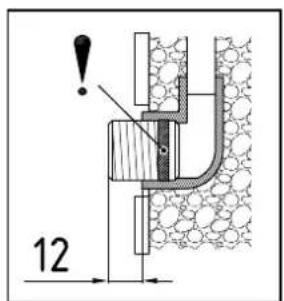

12

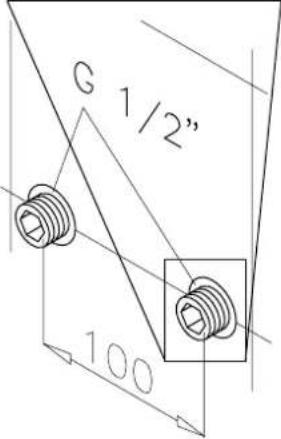

G 1/2" 100

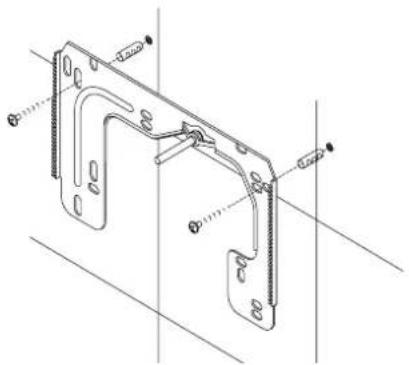

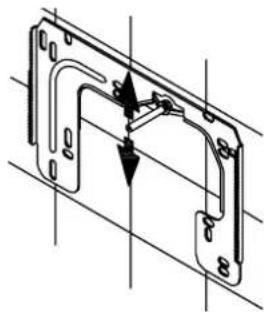

Montaż uchwytu ściennego

Wskazówka: W przypadku montażu tego podgrzewacza w miejscu innego urządzenia, z reguły nie jest wymagane wiercenie nowych otworów na uchwyt ścienny; punkt 2 nie ma wówczas zastosowania.

Przed montażem podgrzewacza należy gruntownie przepłukać instalację doprowadzającą wodę, aby usunąć z niej zanieczyszczenia.

1. W obydwa ścienne przyłącza wody wkręcić nypłe za pomocą klucza imbusowego 12 mm. Należy przy tym dokładnie wkręcić uszczelki w gwint. Po dociągnięciu nypla musi on wystawać ze ściany na 12 – 14 mm.
2. Przyłożyć dostarczony szablon montażowy do ściany w taki sposób, aby otwory w szablonie pokrywały się z przyłączami. Odpowiednio do szablonu, zaznaczyć punkty nawiercenia i wywiercić otwory, używając wiertła 6 mm. W otwory wcisnąć dostarczone kołki rozporowe i przykręcić uchwyt ścienny do ściany.
3. Otworzyć urządzenie. W tym celu zdjąć pokrywę w dół i odkręcić środkową śrubę pokrywy. Ostrożnie podnieść pokrywę, odłączyć wtyczkę od panelu sterowania i zapamiętać pozycję wtyczki.
4. Odkręć nakrętkę radełkowaną uchwytu ściennego, zdejmij uchwyt ścienny i przy- kręć go do ściany. Nierówny montaż płytek może być kompensowany do 30 mm za pomocą dostarczonych tulei dystansowych. Tuleje dystansowe są montowane między ścianą a uchwytem ściennym.

Instalacja przyłącza wody

Wskazówka: dokręcać z wyczuciem nakrętki, aby uzyskać szczelność, nie uszkadzając armatury i przyłączy.

• Zgodnie z rysunkiem, do przyłącza zimnej wody przykręcić zawór przyłączeniowy z filtrem przy pomocy nakrętki nasadowej i ½ cal uszczelki.
• Zgodnie z rysunkiem, do przyłącza ciepłej wody przykręcić zawór przyłącza ciepłej wody przy pomocy nakrętki nasadowej i ½ cal uszczelki.
• Wsunąć regulator natężenia przepływu „D” w przyłącze ciepłej wody. O-ring musi być widoczny.

4. Instalacja

- Może się zdarzyć, że kabel zasilający zostanie przeniesiony w górną część urządzenia lub zostanie ułożony natynkowo. W tym przypadku należy najpierw wykonać kroki od pierwszego do trzeciego, zgodnie z opisem „Przyłącze elektryczne od góry” w rozdziale „Przyłącze elektryczne”.

1. Nasadzić urządzenie na uchwyt ścienny tak, aby gwintowany trzpień uchwytu wszedł w przewidziany do tego otwór podgrzewacza. Ewentualne drobne poprawki mogą być przy tym dokonane poprzez ostrożne doginanie gwintowanego trzpienia uchwytu ściennego. Rurki przyłącza wody urządzenia muszą jednakże dać się przykręcić bez użycia siły.
2. Nakrętkę radełkowaną z tworzywa sztucznego przykręcić do pręta gwintowanego wspornika ściennego.
3. Do zainstalowanych zaworów przyłączeniowych przykręcić obie nakrętki 38 cal przyłącza wody podgrzewacza wraz z uszczelkami 38 cal. Na gwintowany trzpień uchwytu naściennego nakręcić nakrętkę radełkowaną z tworzywa sztucznego.

zamknięte (a) otwarte

1. Otworzyć doprowadzenie wody i powoli przekręcić w prawo zawór odcinający (a) zainstalowany w zaworze kątowym na przyłączu zimnej wody (poz. „otwarte“). Skontrolować szczelność wszystkich zaworów.
2. Następnie wielokrotnie zamykać i otwierać zawór ciepłej wody do chwili, gdy z kranu nie będzie wydobywało się powietrze a przepływowy podgrzewacz wody będzie odpowiedrzony (wypływ ciągłego strumienia wody oznacza odpowiedrzenie podgrzewacza).

5. Montaż powierzchniowy

Wskazówka: dokręcać z wyczucie armatury i przyłączy. Przy bezpośrednim podłączeniu a wać obydwa wkręcane nypłe ½ ca wody i zimnej wody. Zdemontowa ciepłej i zimnej wody i skręcić je z lator natężenia przepływu „D” w p wody ciepłej i zimnej z uszczelkami dzenia. Przy bezpośrednim podłączeniu z niu odpowiedniego odstępu przy zamieszczonym obok rysunkiem. I są tutaj także obydwa otwory mo Wygięta strona rurki musi być przednej wody przy pomocy nakrętek ½ przedmiotu należy wykonać w ob Wskazówka dotycząca montażu m

Wskazówka: dokręcać z wyczuciem nakrętki, aby uzyskać szczelność, nie uszkadzając armatury i przyłączy.

Przy bezpośrednim podłączeniu armatury do przyłączy podgrzewacza należy ześrubować obydwa wkręcane nyple ½ cal oraz uszczelki ½ cal z nakrętkami przyłączy ciepłej wody i zimnej wody. Zdemontować obydwie zaślepki ½ cal bocznych odejść przyłączy ciepłej i zimnej wody i skręcić je z otwartym końcem wkręcanego nypla. Wsunąć regulator natężenia przepływu „D” w przyłącze ciepłej wody. Następnie wkręcić przyłącza wody ciepłej i zimnej z uszczelkami ¾ cala w nakrętki ¾ cala rur na wlocie i wylocie urządzenia.

Przy bezpośrednim podłączeniu zalecamy zamontowanie podgrzewacza przy zachowaniu odpowiedniego odstępu przy pomocy dostarczonych tulei dystansowych, zgodnie z zamieszczonym obok rysunkiem. Należy przy tym uwzględnić fakt, że wykorzystywane są tutaj także obydwa otwory mocujące znajdujące się w dolnym obszarze przyłączy.

Wygięta strona rurki musi być przykręcona do bocznych odejść przyłączy ciepłej i zimnej wody przy pomocy nakrętek ½ cal oraz uszczelek. Następnie przy pomocy tępego przedmiotu należy wykonać w obudowie otwór przejścia dla rury.

Wskazówka dotycząca montażu natynkowego: Włożyć sitko do przyłącza zimnej wody!

6. Przyłącze elektryczne

Schemat połączeń

2 4 6 8 0 1 2 3 5 L3 L2 L1 PE 3/P- 4 3/PE~

1. Elektronika
2. Element grzejny
3. Zabezpieczenie ciśnieniowe SDB
4. Listwa zaciskowa
5. Zabezpieczenie termiczne STB

Tylko przez specjalistę!

Należy przestrzegać:

• Podgrzewacz musi być przyłączony tylko do instalacji elektrycznej wykonanej w układzie sieciowym TN-S lub TN-C-S wg PN-91/E-05009/03
• Przepisów Rejonowych Zakładów Energetycznych i Zakładów Wodociągowych
• Danych technicznych i informacji zamieszczonych na tabliczce znamionowej.
• Urządzenie podłączyć do przewodu uziemiającego!

Wymagania konstrukcyjne

• Urządzenie musi być na stałe podłączone do zainstalowanych na stałe elektrycznych przewodów zasilających. Urządzenie musi być podłączone do przewodu ochronnego.
• Kable elektryczne muszą być w idealnym stanie i nie mogą być dotykane po zainsta-lowaniu.
• Po stronie instalacyjnej należy zainstalować urządzenie rozłączające wszystkie bieguny o szerokości otwarcia styków wynoszącej co najmniej 3 mm na każdy biegun (np. poprzez bezpieczniki).
• Dla zabezpieczenia urządzenia należy zamontować bezpieczniki o parametrach odpowiednio dostosowanych do mocy podgrzewacza.

Przekaźnik zrzucania ładunku

Przy podłączaniu kolejnych urządzeń trójfazowych do przewodu zewnętrznego L2 można podłączyć przekaźnik zrzutu obciążenia dla elektronicznych przepływowych podgrzewaczy wody (CLAGE art.nr 82250).

Aby uniknąć możliwego migotania przekaźnika odciążającego przepływowy podgrzewacz wody w zakresie niskiej mocy (niska temperatura i mały przepływ), można włączyć tryb pracy „Przekaźnik odciążający”:

• Odłączyć urządzenie od sieci (np. przez wyłączenie bezpieczników)
• Zdjąć mostek z układu elektroniki mocy i przełożyć w pozycję „1” (patrz zdjęcie).
• Ponownie uruchomić urządzenie

Poz. WYL. Poz. 1

6. Przyłącze elektryczne

A

Przyłącze elektryczne od dołu

Wskazówka: W razie potrzeby zacisk przyłączeniowy może zostać przesunięty do górnej części urządzenia. Proszę postępować zgodnie z instrukcjami zawartymi w następnym rozdziale.

Przed podłączeniem urządzenia do sieci elektrycznej należy upewnić się, że zasilanie jest wyłączone!

1. Zaizolować przewód przyłączeniowy około 6 cm nad gniazdem ściennym. Ostone przeciwbryzgową z mniejszym otworem przesunąć najpierw nad kablem przyłączeniowym, tak aby osłona znajdowała się na równi ze ścianą. Zapobiega to kontaktowi wody, która może przedostać się do przewodów elektrycznych. Nie może być uszkodzona! Należy używać rękawa ochronnego!
2. Usunąć pojedyncze przewody i podłączyć je do zacisku przyłączeniowego zgodnie ze schematem połączeń. Urządzenie musi być podłączone do pierścienia ochronnego.
3. Przeciągnąć tuleję ochronną przez kable przyłączeniowe do tego stopnia, aby tuleja ochronna idealnie pasowała do wnęki ściany działowej. Włożyć mocowanie przepustu (A), odchylić uchwyt na zawiasach i zablokować go na miejscu.

Przyłącze elektryczne od góry

Przed podłączeniem urządzenia do sieci elektrycznej należy upewnić się, że zasilanie jest wyłączone!

1. Otworzyć uprzednio ustalony punkt łamania (S) na wytloczeniu w górnej części urządzenia poprzez wywarcie silnego nacisku tępym narzędziem (np. śrubokrętem). Jeśli przewód przyłączeniowy jest zainstalowany na powierzchni, należy otworzyć wycięcie po prawej stronie dolnej części obudowy.
2. Uszczelkę wyciąć z worka na akcesoria zgodnie z przekrojem przewodu zasilającego. Aby uzyskać optymalną ochronę przed wodą, należy zwymiarować otwór w tulejce nieco mniejszy niż przekrój kabla przyłączeniowego. Zamontować tulejkę w otworze. Użyć rękawa ochronnego!
3. Kabel połączeniowy należy odizolować w taki sposób, aby powłoka wystawała przez przepust do wnętrza urządzenia. Przygotowane urządzenie należy wziąć w jedną rękę, a drugą ręką przeprowadzić kabel przez tulejkę.
4. Umieścić urządzenie na uchwycie ściennym, włożyć pręt gwintowany uchwytu ściennego przez otwór w urządzeniu i zamocować urządzenie.
5. Odkręcić śrubę mocującą zacisk przyłączeniowy. Przełożyć zacisk przyłączeniowy na górną stopkę i ponownie zamocować.
6. Zdjąć izolację z poszczególnych żył kabla przyłączeniowego i podłączyć te żyły do zacisku przyłączeniowego zgodnie ze schematem połączeń. Urządzenie musi być podłączone do przewodu ochronnego.

Wskazówka: Aby zapewnić stopień ochrony IP25 przed wodą rozpryskową, rękaw chroniący przed wodą rozpryskową musi być włóżony w dolną część urządzenia.

7. Pierwsze uruchomienie

SDB

STB

DCX Next: Moc znamionowa (max. pobór mocy) wynosi 27 kW przy 400 V i może zostać wewnętrznie zmieniona na 24 kW, 21 kW lub 18 kW!

Dzięki DCX 13 Next moc nominalną przy 400 V można wewnętrznie ustawić na 13,5 kW i 11,0 kW.

A DCX Next 18 21 A-N 24 27

Przed podłączeniem do sieci elektrycznej wielokrotnie powoli otwierać i zamykać zawór ciepłej wody tak, aby napelnić układ wodą i całkowicie go odpowietrzyć.

W tym celu należy wyciągnąć ewentualnie dostępne regulatory przepływu z armatury, aby zapewnić maksymalny przepływ. Przeplukać przewód ciepłej wody i zimnej wody przez co najmniej jedną minutę.

Po każdym opróżnieniu (n p. w wyniku prac wykonywanych na instalacji wodociągowej, z uwagi na niską temperaturę lub po wykonaniu prac naprawczych) urządzenie należy przed ponownym uruchomieniem na nowo odpowietrzyć.

Jeżeli nagrzewnica przepływowa nie może zostać uruchomiona, należy sprawdzić, czy ogranicznik temperatury bezpieczeństwa (STB) lub ogranicznik ciśnienia bezpieczeństwa (SDB) został uruchomiony przez transport. Upewnić się, że urządzenie jest beznapięciowe i w razie potrzeby zresetować wyłącznik bezpieczeństwa.

Przełączanie zasilania

Może być wykonywane tylko przez autoryzowanego specjalistę, w przeciwnym razie gwarancja zostanie unieważniona!

Przy pierwszym włączeniu napięcia zasilającego należy ustawić maksymalną moc urządzenia. Urządzenie nie będzie działało normalnie, dopóki nie zostanie ustawione jego zasilanie.

Maksymalna możliwa wydajność zależy od środowiska instalacji. Należy koniecznie przestrzegać informacji zawartych w tabeli „Dane techniczne”, w szczególności wymaganego przekroju elektrycznego przewodu przyłączeniowego i zabezpieczenia bezpiecznikowego. Należy również przestrzegać danych zawartych w normie DIN VDE 0100.

1. Ustawić maksymalną moc urządzenia w zależności od warunków otoczenia instalacji. W tym celu wyjąć narzędzie pomocnicze „A” z uchwytu na osłonie układu elektronicznego i ustawić przełącznik na żądaną wartość.

DCX Next DCX13 Next
Ogranicznik lewy 18	kW Punkt mocowania 1 11 kW
Punkt mocowania 1 21	kW Punkt mocowania 2 13,5 kW
Punkt mocowania 2 24 kW
Ogranicznik prawy 27 kW

1. Włożyć narzędzie pomocnicze ponownie w uchwyt, podłączyć kabel panelu sterowania do panelu sterowania w pokrywie, nałożyć pokrywę na urządzenie i zamocować za pomocą śruby pokrywy. Wskazówka: Kabel panelu sterowania nie może być ściśnięty ani zmiażdżony.
2. Oznaczyć moc umieszczoną na tabliczce znamionowej i nasunąć osłonę pokrywy od dołu aż do ogranicznika.
3. Włączyć zasilanie urządzenia.
4. Po ustawieniu maksymalnej mocy urządzenia, grzałka wodna zostaje włączona po ok. 10 - 30 sekundach ciągłego przepływu wody.
5. Otworzyć kran z gorącą wodą. Sprawdzić działanie przepływowego podgrzewacza wody.
6. Zapoznaj użytkownika z obsługą urządzenia i przekaż mu instrukcję obsługi.
7. Wypełnij kartę rejestracyjną i wyświetl ją do technicznego działu obsługi klienta lub zarejestruj swoje urządzenie online na naszej stronie głównej (patrz również strona 102).

Wskazówka: Za każdym razem, gdy napięcie zasilania jest włączane, ustawiona moc jest wskazywana przez naprzemienne krótkie i długie miganie obu diod LED w sekcji mocy. Jeśli wyłącznik jest nieprawidłowo ustawiony, jest to sygnalizowane ciągłym miganiem.

7. Pierwsze uruchomienie

Blokada panelu sterowania

Panel sterowania można zablokować z poziomu urządzenia. Jest ustawiana ostatnio wybrana wartość temperatury, a przycisk dotykowy jest dezaktywowany.

Aktywacja funkcji blokady

1. Wybór temperatury ciepłej wody.
2. Odłączyć urządzenie od sieci elektrycznej (np. przez wyłączenie bezpieczników).
3. Zdjąć mostek z elektroniki zasilającej i zmienić na pozycję „3” (patrz rysunek).
4. Ponownie uruchomić urządzenie

Dezaktywacja funkcji blokady

1. Odłączyć urządzenie od sieci elektrycznej (wyłączyć bezpieczniki).
2. Zdjąć mostek z elektroniki zasilającej i zmienić na pozycję „WYL.” (patrz rysunek).
3. Ponownie uruchomić urządzenie

Pos. WYL Pos. 3

8. Prace konserwatorskie

zamknęte (a) otwarte

(c)(b) Sitko

Prace konserwacyjne mogą być wykonywane tylko przez uznany specjalistyczny zakład instalacyjny.

Czyszczenie i wymiana sitka filtra w złączce w przypadku przyłącza podtynkowego

Przyłącze zimnej wody tego podgrzewacza jest wyposażone w zintegrowany zawór odcinający i sitko filtrujące. W wyniku zabrudzenia sitka przepływ ciepłej wody może zostać zmniejszony tak, że czyszczenie lub wymiana sitka należy wykonać w następujący sposób:

1. Wyłączyć zasilanie przepływowego podgrzewacza wody, wyłączając bezpieczniki domowe i zabezpieczyć je przed niezamierzonym włączeniem.
2. Otworzyć urządzenie, zdejmując osłonę w dół, odkręcić śrubę znajdująca się pod spodem. Ostrożnie podnieść pokrywę, wyciągnąć wtyczkę z panelu sterowania i zaznaczyć jej położenie.
3. Zakręcić zawór odcinający w przyłączu zimnej wody (a) (pozycja „zamknięta”).
4. Wykręcić śrubę zamykającą (b) ze złączki zimnej wody i wyjąć sitko (c). Uwaga: Resztki wody mogą ulatniać się.
5. Można teraz oczyścić lub wymienić sitko.
6. Po zamontowaniu czystego sitka, dociągnąć śrubę zamykającą.
7. Powoli otworzyć zawór odcinający w złączce zimnej wody (pozycja „otwarta”). Zwrócić uwagę, aby nie dochodziło do wycieków.
8. Odpowietrzyć urządzenie, wielokrotnie powoli otwierając i zamykając odpowiedni zawór ciepłej wody w armaturze obsługującej podgrzewacz aż do momentu, gdy z przewodu nie będzie wydobywało się powietrze.
9. Podłączyć kabel panelu sterowania do panelu sterowania w pokrywie, nałożyć pokrywę i wkręć śrubę pokrywy.
   Notyfikacja: Kabel panelu sterowania nie może być ściśnięty ani zmiażdżony.
   Następnie ponownie włączyć napięcie w bezpiecznikach domowych.

Czyszczenie i wymiana sitka filtra w przypadku przyłącza natynkowego

Przyłącze zimnej wody tego podgrzewacza jest wyposażone w sitko filtrujące. Zabrudzenie sitka filtra może ograniczyć przepływ wody. Należy wówczas wyczyścić lub wymienić filtr zgodnie z poniższym opisem:

1. Wyłączyć zasilanie przepływowego podgrzewacza wody, wyłączając bezpieczniki domowe i zabezpieczyć je przed niezamierzonym włączeniem.
2. Zamknąć zawór odcinający na dopływie wody.
3. Otworzyć urządzenie, zdejmując osłonę w dół, odkręcić śrubę znajdująca się pod spodem. Ostrożnie podnieść pokrywę, wyciągnąć wtyczkę z panelu sterowania i zaznaczyć jej położenie.
4. Odkręcić przewód dopływu od zaworu przyłączeniowego. Uwaga: Resztki wody mogą ulatniać się.
5. Sitko filtrujące można oczyścić lub wymienić na nowe.
6. Po zamontowaniu czystego sitka, przykręcić ponownie przewód dopływu do zaworu przyłączeniowego.
7. Powoli otworzyć zawór odcinający na dopływie wody. Zwrócić uwagę, aby nie dochodziło do wycieków.
8. Odpowietrzyć urządzenie, wielokrotnie powoli otwierając i zamykając odpowiedni zawór ciepłej wody w armaturze obsługującej podgrzewacz aż do momentu, gdy z przewodu nie będzie wydobywało się powietrze.
9. Podłączyć kabel panelu sterowania do panelu sterowania w pokrywie, nałożyć pokrywę i wkręć śrubę pokrywy.

Notyfikacja: Kabel panelu sterowania nie może być ściśnięty ani zmiażdżony.

Następnie ponownie włączyć napięcie w bezpiecznikach domowych.

Оглавление
